KÄYTTÖOHJE V10 AIPTEK

Tervetuloa: Kiitos, että valitsit tämän tuotteen. Olemme käyttäneet paljon aikaa ja vaivaa tuotteen kehittämiseen, joten toivomme, että voit nauttia tuotteen huolettomasta käytöstä useiden vuosien ajan. Turvallisuushuomautus:

1. Älä pudota, avaa tai pura laitetta, sillä muuten sen takuu raukeaa.

2. Älä altista laitetta vedelle äläkä koske siihen märillä käsillä.

3. Älä altista laitetta korkeille lämpötiloille äläkä jätä sitä suoraan auringonpaisteeseen.

Muuten laite saattaa vaurioitua.

4. Käsittele laitetta varovasti. Älä paina laitteen runkoa voimakkaasti.

5. Vältä käyttämästä laitetta myrskyn tai ukkosmyrskyn aikana turvallisuutesi vuoksi.

6. Käytä laitteessa vain määrityksen mukaisia akkuja. Muuten laite saattaa vaurioitua

7. Irrota akku, jos laitetta ei käytetä pitkään aikaan, sillä huonontunut akku saattaa vaikuttaa

laitteen toimintaan.

8. Irrota akku, jos se näyttää vuotavalta tai vääntyneeltä.

9. Käytä vain laitteen valmistajan toimittamia lisävarusteita.

10. Pidä laite poissa lasten ulottuvilta.

11. Jos akun tilalle vaihdetaan väärän tyyppinen akku, laite saattaa räjähtää.

12. Hävitä käytetyt akut ohjeiden mukaisesti.

• Jos laite on hävitettävä, kierrätä sen kaikki osat mahdollisuuksien mukaan. Paristoja ja ladattavia akkuja ei saa hävittää kotitalousjätteen mukana! Toimita hävitettävät paristot ja akut kierrätykseen. Yhdessä voimme suojella ympäristöä. Sisältö Aloittaminen p. 1
• Projektorin osat p. 1
• Merkkivalojen merkitykset p. 2
• Akun asentaminen p. 2
• Akun lataaminen p. 2
• Muistikortin asentaminen (lisävaruste) p. 3
• Projektorin kytkeminen päälle ja pois päältä p. 3
• Tarkennuksen säätäminen p. 3
• Toiminnot ja toimenpiteet p. 4
• Päävalikon esittely p. 4
• Kielen valitseminen p. 4
• Muistin tarkistaminen p. 5
• Videon toistaminen p. 6
• Valokuvien katselu p. 7
• Powerpoint-toistaminen/PDF-tiedostot p. 7
• MP3-musiikin yhdistäminen valokuvien katseluun p. 8
• Zoomitoiminto p. 8
• Musiikin toistaminen p. 9
• Videon, valokuvien tai musiikin toistaminen p. 9
• Tiedostojen toistaminen muissa laitteissa p. 10
• Valikkotoiminto p. 12
• Asetukset (Settings) -tilan valikkotoiminnot p. 12
• Sisäisessä muistissa tai muistikortilla olevien tiedostojen hallinta tietokoneella p. 13
• Kaukosäädin p. 14
• Akun merkkivalo p. 14

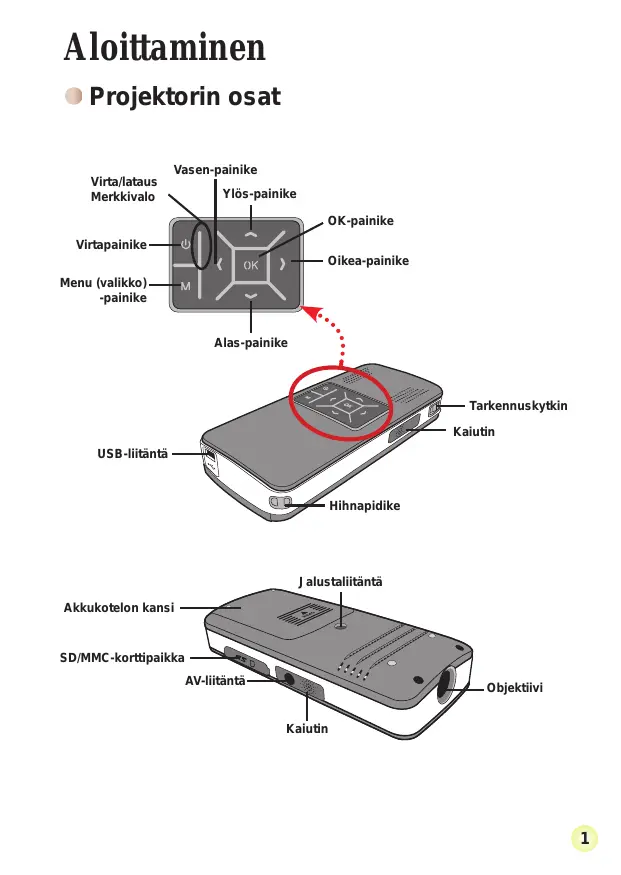

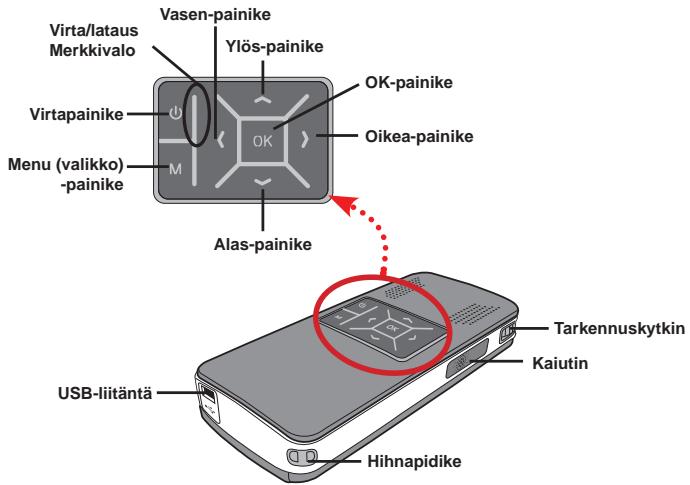

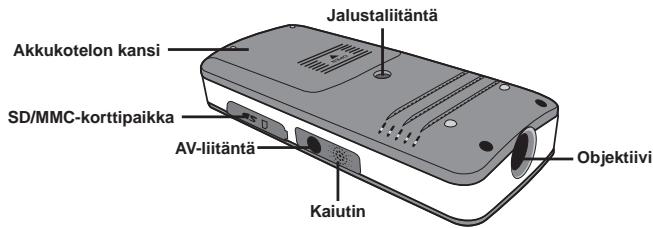

• Tekniset tiedot Aloittaminen Projektorin osat Virta/lataus Merkkivalo Vasen-painike Ylös-painike OK-painike Virtapainike Oikea-painike Menu (valikko) -painike Alas-painike Tarkennuskytkin Kaiutin USB-liitäntä Hihnapidike Jalustaliitäntä Akkukotelon kansi SD/MMC-korttipaikka AV-liitäntä Objektiivi Kaiutin p. 15

Merkkivalojen merkitykset Virran merkkivalo palaa oranssina, kun projektoria ladataan. Virran merkkivalo palaa vihreänä, kun laite on kytkettynä verkkovirtasovittimeen valmiustilassa tai lataus on suoritettu. Jos kaikki merkkivalot palavat, projektori on toimintatilassa. Akun asentaminen

1. Vedä akkukotelon kansi auki.

2. Aseta laitteen mukana toimitettu

litium-ioniakku akkukoteloon. Huomaa, että metallikoskettimien on oltava kohdakkain akkukotelon koskettimien kanssa.

3. Kun akku on paikallaan, asenna

akkukotelon kansi. Akun lataaminen Lataa akkua vähintään 3 tuntia ennen ensimmäistä käyttökertaa.

1. Johdon kytkeminen.

Kytke laitteen mukana toimitetun virtasovittimen toinen pää projektorin USB-liitäntään ja toinen pää pistorasiaan. TAI Kytke laitteen mukana toimitetun USB-kaapelin toinen pää videokameran USB-liitäntään ja toinen pää tietokoneeseen, jonka virta on kytkettynä. Varmista, että projektorin virta on katkaistu.

2. Latauksen merkkivalo muuttuu oranssiksi, ja lataus

3. Latauksen merkkivalo muuttuu vihreäksi, kun akku on ladattu täyteen tai lataus

keskeytyy. Älä käynnistä projektoria, kun akkua ladataan tietokoneen kautta, sillä muuten lataus keskeytyy.

Muistikortin asentaminen (lisävaruste) Asenna muistikortti seuraavasti: (1) Avaa SD-korttipaikan kansi. (2) Paina korttia varovasti kuvan osoittamalla tavalla, kunnes se on korttipaikan pohjassa. Muistikortti irrotetaan painamalla sitä kevyesti, jolloin se ponnahtaa ylös. Tällöin muistikortti voidaan vetää pois korttipaikasta. Projektorin kytkeminen päälle ja pois päältä Kytke projektori päälle pitämällä virtapainiketta painettuna 4 sekunnin ajan. Sammuta projektori pitämällä virtapainiketta painettuna kahden sekunnin ajan. Tarkennuksen säätäminen Säädä tarkennus käytön aikana tarkennuskytkimellä.

Toiminnot ja toimenpiteet Päävalikon esittely Projektorin käynnistyessä näkyviin tulee “Welcome (tervetuloa)” -ruutu, jonka jälkeen avautuu alla olevan kuvan mukainen päävalikko

Asetukset (Settings): Tämän toiminnon avulla voidaan määrittää asetukset, kuten kieli (Language), kirkkaus (Brightness), kontrasti (Contrast), värikylläisyys (Saturation), diaesityksen nopeus (Slideshow Seppd), automaattinen sammutus (Auto power off) ja merkkiääni (Beep sound).

Video: Tämän toiminnon avulla voidaan valita heijastettava videotiedosto.

Valokuvat (Photo): Tämän toiminnon avulla voidaan valita heijastettava JPEGkuvatiedosto.

Musiikki (Music): Tämän toiminnon avulla voidaan valita toistettava MP3-tiedosto.

Muisti (Memory): Tämän toiminnon avulla voidaan tarkistaa käytettävissä olevan muistin tyyppi ja määrä sekä valita muisti lähteeksi. Kielen valitseminen

1. Kytke projektorin virta. Päävalikko tulee näkyviin.

2. Valitse Asetukset (Settings) -tila vasen- ja oikea-painikkeilla ja avaa sitten

valikkonäyttö painamalla OK.

3. Valitse kielen valintatila (Language) ylös- ja alas-painikkeilla ja paina sitten oikeapainiketta.

4. Valitse kieli ylös- ja alas-painikkeilla.

5. Kun olet valmis, vahvista asetus painamalla OK.

Muistin tarkistaminen Tällä toiminnolla valitaan, minkä tyyppisestä muistista tiedostoja toistetaan, sekä tarkistetaan muistin kapasiteetti ja käytettävissä oleva määrä. Oletuksena käytössä on sisäinen muisti.

1. Valitse “muistitila (Memory)” vasen- ja oikea-painikkeilla ja paina sitten OK.

2. Muistin tarkistusruutu tulee näkyviin. Valitse muistin tyyppi ylös- ja alas-painikkeilla.

Valinta Muisti Käytettävissä/kapasiteetti 669 Mt / 979 Mt 1,9 Gt / 1,9 Gt

3. Palaa takaisin päävalikkoon painamalla OK valinnan jälkeen.

Jos laitteessa ei ole muistikorttia, näytössä näkyy ainoastaan sisäisen muistin tila.

1. Valitse videotila vasen- ja oikea-painikkeilla ja paina sitten OK.

2. Valitse kohdekansio tai videotiedostot ylös- ja alas-painikkeilla, niin näet kunkin

videon aloituskuvan. Vahvista valinta painamalla OK.

3. Jos valitset yhden videotiedoston, aloita sen toisto painamalla OK (video toistetaan

4. Valitse edellinen tai seuraava video vasen- ja oikea-painikkeilla.

5. Voit säätää äänenvoimakkuutta ylös- ja alas-painikkeilla.

6. Voit pitää tauon videon toistossa painamalla OK-painiketta. Toisto jatkuu, kun OKpainiketta painetaan uudelleen.

On normaalia, että projektori kuumenee hieman jatkuvassa käytössä suuren toimintatehonsa vuoksi. Joissakin tilanteissa projektori ei pysty toistamaan MP4-, ASF- tai AVImuodossa olevia videotiedostoja. Yritä käyttää niputettua ArcSoft Media Converter (AMC) –ohjelmaa muuttaaksesi video-tiedostot formaatteihin, jotka on optimoitu käytettäväksi tällä projektorilla. Mutta ei ole taattua, että AMC voi hyväksyä kaikki tulevat videotiedostot tiedostomuuntamiseen. Tuetut tiedostomuodot muunnosta varten (alkuperäistiedostot): - Windows AVI -tiedostot (*.AVI) - Advanced Systems Format (*.ASF) - Video CD (*.DAT) - Quick Time -tiedostot (*.MOV) - MP4 -tiedostot (*.MP4; *.M4V) - MPEG (*.MPG; *.MPEG; *.MPE) - RealMedia Video (*.RMVB) - Windows Media Video (*.WMV) Tuetut tiedostomuodot (kohdetiedostot): - MJPEG AVI (suositus) - MPEG-4 ASF Katso tarkemmat tiedot ja käyttöohjeet AMC-ohjelman Extra-valikossa olevasta ohjeesta (Help) tai vieraile ArcSoftin verkkosivustolla osoitteessa www.arcsoft.com.

1. Valitse valokuvatila (Photo) vasen- ja oikea-painikkeilla ja paina sitten OK.

2. Valitse kohdekansio tai valokuva ylös- ja alas-painikkeilla, niin näet

esikatselukuvan. Vahvista valinta painamalla OK.

3. Kun valokuva on valittu, paina OK näyttääksesi sen täyskokoisena.

4. Valitse edellinen tai seuraava kuva vasen- ja oikea-painikkeilla.

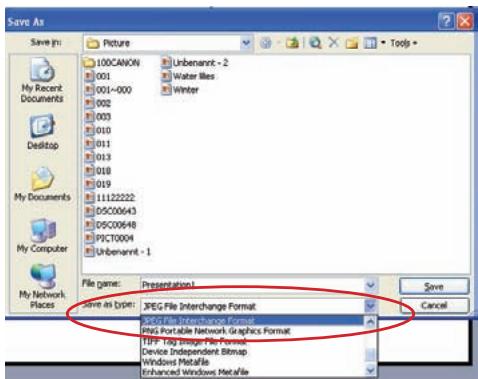

Powerpoint-toistaminen/PDF-tiedostot Esittäessäsi PowerPoint/PDF-asiakirjoja tallenna PPT/PDF-tiedosto .jpeg formaattiin.

1. Suorita ensin PowerPoint/Acrobat -ohjelma.

2. Avaa PPT/PDF-tiedosto.

3. Käynnistä “Tiedosto” (File) > “Tallenna nimellä” (Save as) -valinta, valitse sen

jälkeen “JPEG-tiedoston vaihdon formaatti” (JPEG File Exchange Format) “Tallenna tyyppinä” (Save as Type) alasvetolistasta.

4. Nimeä tiedosto tarvittaessa:

Toistosekvenssi on arabialaisten numeroiden ensimmäisen numeron järjestyksessä, kuten 1, 10, 100, 101, 11, sen jälkeen 2, 20, 21, ja niin edelleen. Välttääksesi toistojärjestyksen sekaannuksen, nimeä tiedosto 1 ~ 9 nimellä 01 ~ 09, 100 nimellä A100, jne.

MP3-musiikin yhdistäminen valokuvien katseluun

1. Pidä Menu (valikko) -painiketta painettuna kahden sekunnin ajan, niin

toimintopalkki tulee näkyviin näytön alaosassa.

2. Valitse ylös- ja alas-painikkeilla

Valitse (oletusasetus) tai

toistaaksesi MP3-tiedostot samassa näytettyjen kuvien kansiossa ja poistaaksesi tämän toiminnon käytöstä. Jos et voi kuulla musiikkia, tarkasta onko MP3-tiedostoja samassa näytettyjen kuvien kansiossa. Zoomitoiminto

1. Paina Valikko (Menu)-painiketta 2 sekunnin ajan näyttääksesi toimintopalkin

näyttöruudun alaosassa.

2. Käytä Vasen/Oikea (Left/Right) –painiketta valitaksesi “Lähennä” (Zoom-in)–tilan

ja käytä Alas (Down)-painiketta mennäksesi Zoomi (Zoom)-tilaan. Pieni Zoomnäyttöruutu ilmestyy alas oikeaan kulmaan. 3. Paina Ylös (Up)–painiketta mennäksesi Zoomi x2, x3, x4, x1 tai Alas (Down)painiketta x4, x3, x2, x1 varten vaihe vaiheelta.

4. Kun olet x2, x3 tai x4 -suurennuksessa, Zoomi-näyttö osoittaa näytettävänä olevan

alkuperäisen valokuvan alueen.

5. Paina ja pidä Oikea (Right), Vasen (Left), Ylös (Up) tai Alas (Down) –painiketta

siirtääksesi näyttöruutua valokuvan ympärilla.

6. Paina Valikko (Menu) –painiketta palataksesi x1-vaiheeseen ja paina Valikko

(Menu) –painiketta uudelleen lopettaaksesi Lähennä (Zoom-in)-tilan.

Musiikin toistaminen

1. Valitse musiikkitila (Music) vasen- ja oikea-painikkeilla ja paina sitten OK.

2. Valitse kohdekansio tai MP3-tiedostot ylös- ja alas-painikkeilla. Vahvista valinta

3. Kun yksi MP3-tiedosto on valittu, aloita sen toisto painamalla OK (kappale

toistetaan vain kerran).

4. Valitse edellinen tai seuraava MP3-tiedosto vasen- ja oikea-painikkeilla.

5. Voit säätää äänenvoimakkuutta MP3-kappaleen toiston aikana ylös- ja alaspainikkeilla.

6. Voit pitää tauon kappaleen toistossa painamalla OK-painiketta. Toisto jatkuu, kun

OK-painiketta painetaan uudelleen.

7. Musiikin kuuntelu kuulokkeilla: (myös sopiva videon toistamiseen)

1) Kytke kuulokkeet projektorin AV-liitäntään.

2) Valitse audiolähtö painamalla OK.

Kuulokeliitäntä Kuulokesovitin Jos projektoria ei käytetä 20 sekuntiin, näyttö sammuu automaattisesti. Videon, valokuvien tai musiikin toistaminen Oletusasetuksena valitut videot, valokuvat ja musiikkikappaleet toistetaan kerran. Jos videoita, valokuvia tai musiikkikappaleita halutaan toistaa jatkuvasti, toimi seuraavasti:

1. Tuo toimintopalkki näkyviin näytön alaosaan pitämällä Menu (valikko) -painiketta

painettuna kaksi sekuntia videon, valokuvan tai musiikin toiston aikana.

2. Valitse ylös- ja alas-painikkeilla

(oletusasetus): Ei uudelleentoistoa. : Toista samassa kansiossa olevat videot, valokuvat ja musiikkikappaleet. : Toista muistikortilla tai sisäisessä muistissa olevat videot, valokuvat ja musiikkikappaleet.

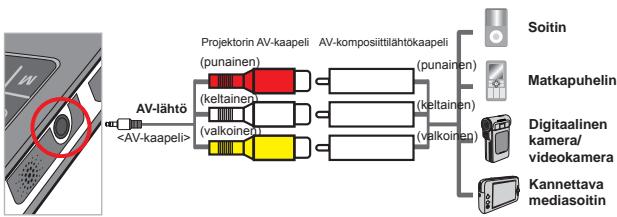

Tiedostojen toistaminen muissa laitteissa Projektorin kytkeminen mediasoittimiin Ennen projektorin kytkemistä ulkoiseen soittimeen: Ennen kuin kytket mediasoittimen projektoriin, tarvitset mediasoitinta varten sopivan AV-komposiittilähtökaapelin ja projektorin AV-kaapelin. Projektorin AV-kaapeli AV-komposiittilähtökaapeli AV-lähtö <AV-kaapeli> (punainen) (punainen) (keltainen) (keltainen) (valkoinen) (valkoinen) Soitin Matkapuhelin Digitaalinen kamera/ videokamera Kannettava mediasoitin

1. Kytke AV-komposiittilähtökaapeli mediasoittimeen.

2. Kytke kaikki AV-kaapelit (keltainen keltaiseen, valkoinen valkoiseen ja

punainen punaiseen).

3. Kun järjestelmä pyytää sinua valitsemaan AV in (AV-tulo) tai Audio out

(audiolähtö), valitse AV in.

4. Voit nyt heijastaa kuvan ja kuunnella ääntä projektorista. Voit

myös säätää äänenvoimakkuutta käyttöpaneelista (ylös- ja alaspainikkeilla).

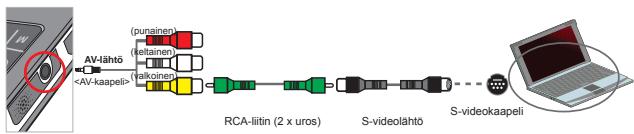

Projektorin kytkeminen kannettavaan tietokoneeseen Ennen kuin kytket kannettavan tietokoneen projektoriin, tarvitset komposiitti-/S-videosovittimen, RCA-liittimen (2 x uros) ja projektorin AVkaapelin. Varmista, että kannettavassa tietokoneessa on S-videolähtö. (punainen) AV-lähtö <AV-kaapeli> (keltainen) (valkoinen) RCA-liitin (2 x uros) S-videolähtö S-videokaapeli

1. Kytke ensin kannettavan tietokoneen ja projektorin virta.

2. Kytke komposiitti-/S-videosovittimen toinen pää kannettavan

tietokoneen S-videolähtöön ja toinen pää RCA-liittimeen (2 x uros).

3. Kytke RCA-liittimen (2 x uros) toinen pää projektorin AV-kaapeliin

4. Kytke AV-kaapeli projektorin AV-liitäntään.

5. Kun järjestelmä pyytää sinua valitsemaan AV in (AV-tulo) tai Audio out

(audiolähtö), valitse AV in.

6. Vaihda kannettavan tietokoneen näyttötilaksi TV-tila.

Valikkotoiminto Voit hienosäätää projektorin toimintoja valikkokohtien lukuisten vaihtoehtojen avulla. Seuraavassa taulukossa on yksityiskohtaiset tiedot valikkotoiminnoista. Toiminto... Toimi näin Valikon avaaminen Paina MENU (valikko) -painiketta. Korostuspalkin liikuttaminen Käytä ylös- ja alas-painikkeita tai vasen- ja oikeapainikkeita. Alavalikon avaaminen / valinnan vahvistaminen Paina OK-painiketta. Poistuminen valikosta / palaaminen ylempään valikkotasoon Paina MENU (valikko) -painiketta (kun olet alavalikossa). Asetukset (Settings) -tilan valikkotoiminnot Kytke virta päälle → Valitse Asetukset (Settings)-tila → Paina OK-painiketta. Kohta Toiminto Kieli

Kirkkaus -4 ~ +4 Aseta projektorikuvan kirkkaus. Kontrasti -4 ~ +4 Aseta projektorikuvan kontrasti. Värikylläisyys -4 ~ +4 Aseta projektorikuvan värikylläisyys. Diaesityksen nopeus 3 sek, 5 sek, 8 sek, 15 sek Aseta aikaväli kunkin dian väliin Off (ei käytössä) Poista automaattinen sammutustoiminto käytöstä. Automaattinen sammutus Äänimerkki Default (oletus) 3 min Projektori kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty yli kolmeen minuuttiin. 5 min Projektori kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty yli viiteen minuuttiin. On (käytössä) Ota äänimerkki käyttöön. Off (ei käytössä) Poista äänimerkki käytöstä. Yes (kyllä) No (ei)

Selostus Valitse näytön kieli. Palauta tehdasasetukset. Huomaa, että nykyiset asetukset korvataan tehdasasetuksilla. Peruuta toiminto. Sisäisessä muistissa tai muistikortilla olevien tiedostojen hallinta tietokoneella Voit hallita sisäisessä muistissa tai muistikortilla olevia tiedostoja seuraavasti:

1. Varmista, että projektori on sammutettu, jos laitteessa on akku.

2. Kytke laitteen mukana toimitetun USB-kaapelin toinen pää projektorin USB-liitäntään

ja toinen pää tietokoneeseen, jonka virta on kytkettynä.

3. Käynnistä projektori:

Pidä virtapainiketta painettuna neljä sekuntia, kunnes kuulet käynnistymismusiikin.

4. Irrotettava levy tulee näkyviin tietokoneessa.

Tietokone voi tunnistaa vain yhden tallennusvälineen kerrallaan (tarkista ensin muistikortti ja sitten sisäinen muisti, jos muistikorttia ei ole asennettu). Älä vaihda tallennusvälinettä käytön aikana. Kun projektori kytketään tietokoneen USB-liitäntään ilman, että projektori käynnistetään, tietokone alkaa ladata projektorin sisällä olevaa akkua. Käyttääksesi muistissa olevia tiedostoja paina virtapainiketta tai irrota ensin akku.

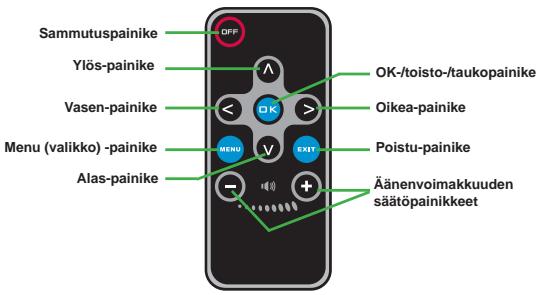

Kaukosäädin Sammutuspainike Ylös-painike OK-/toisto-/taukopainike Vasen-painike Oikea-painike Menu (valikko) -painike Poistu-painike Alas-painike Äänenvoimakkuuden säätöpainikkeet Akun merkkivalo Kuvake Selostus Täysi akku Akun hyvä kestoaika Akun vähäinen kestoaika Tyhjä akku Huomautus 1: J otta virransyöttö ei katkea äkillisesti, on suositeltavaa kytkeä laite verkkovirtasovittimeen, kun kuvake ilmoittaa akun vähäisestä kestoajasta. Huomautus 2: Kun “Battery Low” (akun lataus vähäinen) -viesti tulee näkyviin näytössä, projektori sammuu automaattisesti.

Tekniset tiedot KOHDE SELOSTUS Optinen tekniikka LCoS Valolähde Valkoinen LED Kuvasuhde 4:3 Valovirta 10 lumenia (maks.) Tarkkuus 640 x 480 (VGA) Projisoidun kuvan koko 15−127 cm (6−50 tuumaa) (lävistäjä) Projisointietäisyys 25−180 cm Zoomaus ja tarkennus Käsin Projisointilähde Ulkoinen kolmitoiminen AV-liitäntä, sisäinen muisti tai muistikortti Toistomuoto Valokuvat: .JPEG Audio: .MP3 Video: .MPEG-4 (.AVI, .ASF, .MP4), H.264 (.MP4), M-JPEG (.AVI) ArcSoft Media Converter -ohjelman avulla. Kaiuttimet Stereo (0,5 W x 2) Muistikorttipaikka SD/SDHC/MMC/MS Pro Virtalähde Verkkovirtasovitin tai ladattava litium-ioniakku NP-120 Käyttölämpötila 0–35 °C Mitat 125 mm x 55 mm x 23 mm Paino 100 g (ilman akkua) Huomautus: Tiedot voivat muuttua ilman erillistä ilmoitusta.
