GEBRUIKSAANWIJZING IR 5000 CAMPINGAZ

NL	Specificaties voor Nederland
Afgegeven warmte : 4,1 kWVerbruik : 299 g/hCategorie : l_3 B/PGas en druk:Butaan / Propaan 30 mbar

BE	Specificaties voor België
Afgegeven warmte : 4,1 kWVerbruik : 299 g/hCategorie : I_3 +Gas en druk :Butaan 28 mbar / Propaan 37 mbar

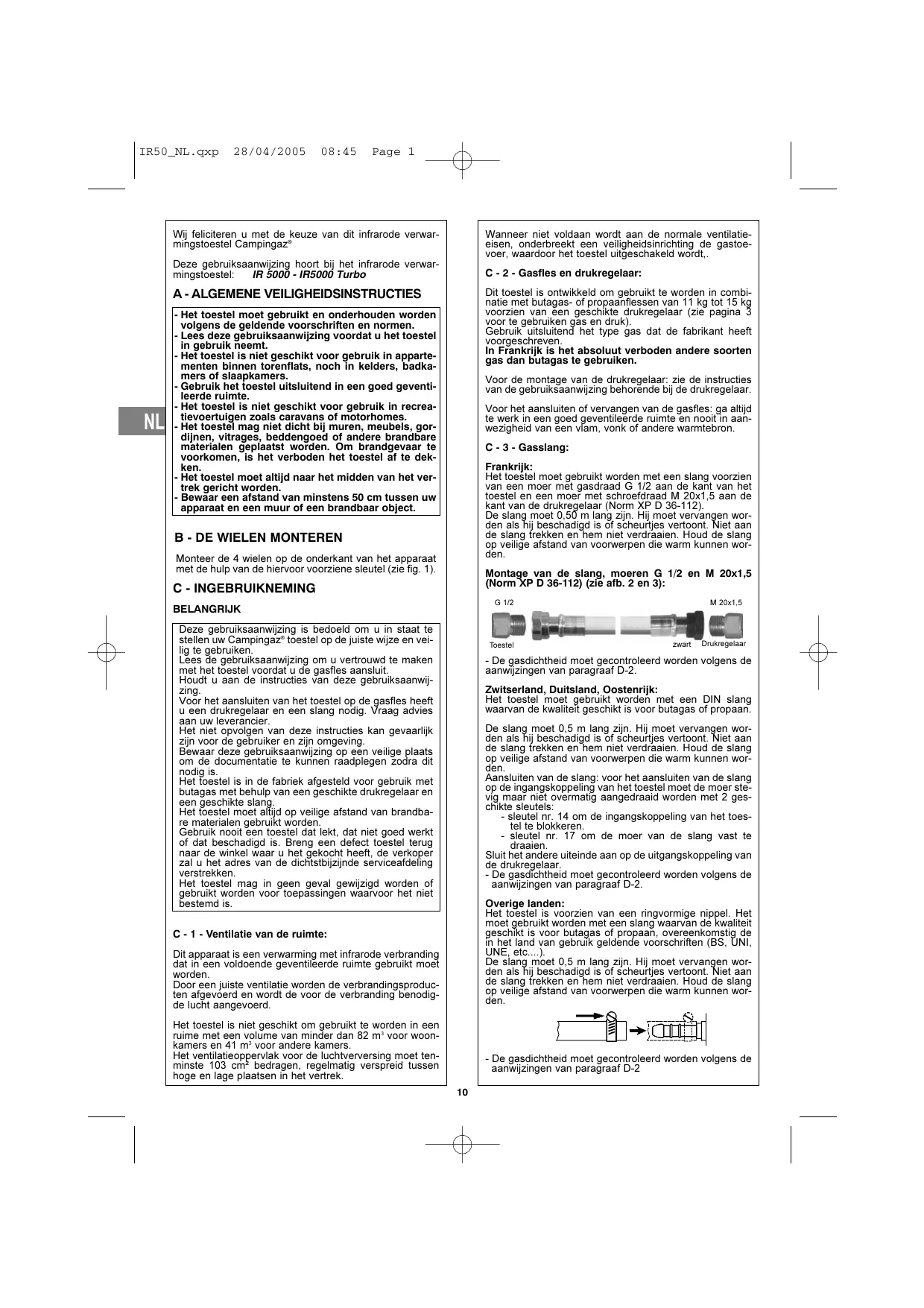

Wij feliciteren u met de keuze van dit infrarode verwarmingstoestel Campingaz®

Deze gebruiksaanwijzing hoort bij het infrarode verwarmingstoestel: IR 5000 - IR5000 Turbo

A - ALGEMENE VEILIGHEIDSINSTRUCTIES

• Het toestel moet gebruikt en onderhouden worden volgens de geldende voorschriften en normen.
• Lees deze gebruiksaanwijzing voordat u het toestel in gebruik neemt.
• Het toestel is niet geschikt voor gebruik in appartementen binnen torenflats, noch in kelders, badkamers of slaapkamers.
• Gebruik het toestel uitsluitend in een goed geventi-leerde ruimte.
• Het toestel is niet geschikt voor gebruik in recreatievoertuigen zoals caravans of motorhomes.
• Het toestel mag niet dicht bij muren, meubels, gordijnen, vitrages, beddengoed of andere brandbare materialen geplaatst worden. Om brandgevaar te voorkomen, is het verboden het toestel af te dekken.
• Het toestel moet altijd naar het midden van het ver- trek gericht worden.
• Bewaar een afstand van minstens 50 cm tussen uw apparaat en een muur of een brandbaar object.

Monteer de 4 wielen op de onderkant van het apparaat met de hulp van de hiervoor voorziene sleutel (zie fig. 1).

C - INGEBRUIKNEMING

BELANGRIJK

Deze gebruiksaanwijzing is bedoeld om u in staat te stellen uw Campingaz® toestel op de juiste wijze en veilig te gebruiken.
Lees de gebruiksaanwijzing om u vertrouwd te maken met het toestel voordat u de gasfles aansluit.
Houdt u aan de instructies van deze gebruiksaanwijzing.
Voor het aansluiten van het toestel op de gasfles heeft u een drukregelaar en een slang nodig. Vraag advies aan uw leverancier.
Het niet opvolgen van deze instructies kan gevaarlijk zijn voor de gebruiker en zijn omgeving.
Bewaar deze gebruiksaanwijzing op een veilige plaats om de documentatie te kunnen raadplegen zodra dit nodig is.
Het toestel is in de fabriek afgesteld voor gebruik met butagas met behulp van een geschikte drukregelaar en een geschikte slang.
Het toestel moet altijd op veilige afstand van brandbare materialen gebruikt worden.
Gebruik nooit een toestel dat lekt, dat niet goed werkt of dat beschadigd is. Breng een defect toestel terug naar de winkel waar u het gekocht heeft, de verkoper zal u het adres van de dichtstbijzijnde serviceafdeling verstrekken.
Het toestel mag in geen geval gewijzigd worden of gebruikt worden voor toepassingen waarvoor het niet bestemd is.

C - 1 - Ventilatie van de ruimte:

Dit apparaat is een verwarming met infrarode verbranding dat in een voldoende geventileerde ruimte gebruikt moet worden.

Door een juiste ventilatie worden de verbrandingsproducten afgevoerd en wordt de voor de verbranding benodigde lucht aangevoerd.

Het toestel is niet geschikt om gebruikt te worden in een ruime met een volume van minder dan 82 m ^3 voor woon-kamers en 41 m ^3 voor andere kamers.

Het ventilatieoppervlak voor de luchtverversing moet tenminste 103 cm ^2 bedragen, regelmatig verspreid tussen hoge en lage plaatsen in het vertrek.

Wanneer niet voldaan wordt aan de normale ventilatie-eisen, onderbreekt een veiligheidsinrichting de gastoevoer, waardoor het toestel uitgeschakeld wordt,.

C - 2 - Gasfles en drukregelaar:

Dit toestel is ontwikkeld om gebruikt te worden in combinatie met butagas- of propaanflessen van 11 kg tot 15 kg voorzien van een geschikte drukregelaar (zie pagina 3 voor te gebruiken gas en druk).

Gebruik uitsluitend het type gas dat de fabrikant heeft voorgeschreven.

In Frankrijk is het absoluut verboden andere soorten gas dan butagas te gebruiken.

Voor de montage van de drukregelaar: zie de instructies van de gebruiksaanwijzing behorende bij de drukregelaar.

Voor het aansluiten of vervangen van de gasfles: ga altijd te werk in een goed geventileerde ruimte en nooit in aanwezigheid van een vlam, vonk of andere warmtebron.

C - 3 - Gasslang:

Frankrijk:

Het toestel moet gebruikt worden met een slang voorzien van een moer met gasdraad G 1/2 aan de kant van het toestel en een moer met schroefdraad M 20x1,5 aan de kant van de drukregelaar (Norm XP D 36-112).

De slang moet 0,50 m lang zijn. Hij moet vervangen worden als hij beschadigd is of scheurtjes vertoont. Niet aan de slang trekken en hem niet verdraaien. Houd de slang op veilige afstand van voorwerpen die warm kunnen worden.

Montage van de slang, moeren G 1/2 en M 20x1,5 (Norm XP D 36-112) (zie afb. 2 en 3):

G 1/2 Toestel zwart Drukregelaar M 20x1,5

- De gasdichtheid moet gecontroleerd worden volgens de aanwijzingen van paragraaf D-2.

Zwitserland, Duitsland, Oostenrijk:

Het toestel moet gebruikt worden met een DIN slang waarvan de kwaliteit geschikt is voor butagas of propaan.

De slang moet 0,5 m lang zijn. Hij moet vervangen worden als hij beschadigd is of scheurtjes vertoont. Niet aan de slang trekken en hem niet verdraaien. Houd de slang op veilige afstand van voorwerpen die warm kunnen worden.

Aansluiten van de slang: voor het aansluiten van de slang op de ingangskoppeling van het toestel moet de moer stevig maar niet overmatig aangedraaid worden met 2 geschikte sleutels:

• sleutel nr. 14 om de ingangskoppeling van het toes- tel te blokkeren.
• sleutel nr. 17 om de moer van de slang vast te draaien.
  Sluit het andere uiteinde aan op de uitgangskoppeling van de drukregelaar.
• De gasdichtheid moet gecontroleerd worden volgens de aanwijzingen van paragraaf D-2.

Overige landen:

Het toestel is voorzien van een ringvormige nippel. Het moet gebruikt worden met een slang waarvan de kwaliteit geschikt is voor butagas of propaan, overeenkomstig de in het land van gebruik geldende voorschriften (BS, UNI, UNE, etc....).

De slang moet 0,5 m lang zijn. Hij moet vervangen worden als hij beschadigd is of scheurtjes vertoont. Niet aan de slang trekken en hem niet verdraaien. Houd de slang op veilige afstand van voorwerpen die warm kunnen worden.

- De gasdichtheid moet gecontroleerd worden volgens de aanwijzingen van paragraaf D-2

.D - AANSLUITING VAN DE GASFLES

Indien de aangesloten gasfles leeg is: zie paragraaf F-"Demonteren of vervangen van de gasfles".

Voor het installeren of demonteren van een gasfles dient u altijd te werk te gaan in een goed geventileerde ruimte en nooit in aanwezigheid van een vlam, vonk of warmtebron (brandende sigaret, elektrisch apparaat, enz.).

Open het toestel aan de achterkant (afb. 1 nr. 3)

Nota: als het toestel nieuw is, moeten de schroeven (4) een kwartslag losgedraaid worden om de achterplaat (3) op te lichten en te verwijderen.

D - 1 - Montage van de gasfles:

• Plaats de gasfles op de grond, achter het toestel.
• Controleer of de kraan van de gasfles en/of de knop van de drukregelaar in stand "dicht" staat/staan.
• Schroef of schuif de drukregelaar op de gasfles of op de kraan van de gasfles (afb.3 merkteken B).
• Plaats de gasfles achter het toestel. Let op dat de slang niet tegen de metalen panelen van het toestel komt en niet overmatig gebogen of gekneld is.
• Controleer of de slang normaal loopt, zonder verdraaid of uitgerekt te worden.
• Breng de achterplaat van het toestel weer op zijn plaats (afb. 4 merkteken A).

D - 2 - Gasdichtheid:

In geval van gaslek moet de gastoevoer van het toestel afgesloten worden met behulp van de kraan van de gasfles en/of de knop van de drukregelaar.

Probeer nooit een lek op te sporen met behulp van een vlam, gebruik hiervoor een speciale vloeistof voor het opsporen van gaslekken.

• Breng "speciale vloeistof voor het opsporen van lekken" aan op de aansluitingen gasfles/drukregelaar/slang/toestel.
• Open de gaskraan (kraan op de gasfles en/of knop op de drukregelaar) (afb. 4).
• Als er belletjes komen, is er een gaslek.
• Om het gaslek te verhelpen, moeten de moeren en/of de bevestigingsbeugels van de slang aangedraaid worden. Eventuele defecte onderdelen moeten vervangen worden. Het toestel mag pas in gebruik genomen worden als alle lekken verholpen zijn.
• Sluit de kraan van de gasflés.

Belangrijk:

In geval van gaslek of gaslucht moet(en) de kraan van het gasfles en/of de knop van de drukregelaar onmiddellijk dichtgedraaid worden. Open de ramen om het vertrek zo snel mogelijk te luchten. Wend u tot een gespecialiseerde vakman en laat het toestel nazien en de gasfles op de juiste wijze aansluiten.

De installatie moet ten minste een maal per jaar en bij elke vervanging van de gasfles op gaslekken gecontroleerd worden.

E - GEBRUIK

VOORZORGSMAATREGELEN:

Plaats het toestel NIET dicht bij een muur, bij gordijnen, bij een bankstel of een leunstoel.

Leg geen kleding of andere voorwerpen op het toestel.

Verplaats het toestel NIET als het aanstaat. Het toestel moet ALTIJD naar het midden van het vertrek gekeerd zijn.

Het toestel moet op een droge plaats staan. Het beschermrooster van het toestel is ontworpen om brandgevaar of brandwonden te voorkomen, en geen enkel onderdeel mag blijvend van het toestel verwijderd worden. HET ROOSTER IS GEEN ABSOLUTE BEVEILIGING VOOR KLEINE KINDEREN OF GEHANDICAPTEN.

E - 1 - AANSTEKEN VAN HET TOESTEL:

Nota: De gastoevoer wordt geopend en afgesloten met de kraan op de gasflies en/of de drukregelaar. De ontstekingsvonk, de bediening van de gastoevoer en het afstellen van de verwarmingskracht, wordt op het controlepaneel rechtsboven van het apparaat in werking gesteld. (afb. 1 nr. 1) en (afb. 5 merkteken A, B en C)

1- Open de kraan van de gasfles en/of de knop van de drukregelaar en controleer of er een gaslek is.

Model IR 5000 Turbo

Sluit het apparaat elektrisch aan.

Let op: Het toestel is gefabriceerd voor een voedingsspanning van 230 V 50 Hz. Uw installatie moet geaard zijn volgens de geldende normen betreffende elektrische installaties.

• Plaats het apparaat niet vlak onder een stopcontact.
• Gebruik het apparaat niet in de buurt van een bad, een douche of een zwembad.

2- Draai de knop (A) in stand ( ● ) en houd hem geduren- de 10 seconden ingedrukt om de gastoevoer naar de veiligheidsvlam te bewerkstelligen (afb. 5).

3- Druk verschillende keren de met een gestileerde ster (*) aangegeven knop (B) links helemaal in om de vlam te ontsteken en houd daarbij de knop (A) gedurende 10 seconden ingedrukt. Het thermokoppel wordt geactiveerd en het veiligheidsventiel sluit de gastoevoer niet af. Laat de knop (A) weer los.

4- Controleer of het toestel aan is. Zo niet, herhaal de instructies vanaf punt 2.

Nota: Er kan lucht in de gasleiding zitten. Het toestel zal dan niet bij de eerste poging aangaan. In dat geval moet de procedure verschillende keren herhaald worden, tot de veiligheidsvlam aangaat.

Als het toestel aanstaat, moet de veiligheidsvlam altijd blijven branden als garantie voor de goede werking van de luchtanalyse.

Als het toestel voor de eerste keer in gebruik wordt genomen, moet het gedurende ten minste 15 minuten op maximum vermogen aanstaan om de typische geur van nieuwe toestellen te verwijderen die veroorzaakt wordt door de in de fabriek aangebrachte beschermende stoffen op de componenten.

Lucht het vertrek goed tijdens deze procedure.

E - 2 - STEL DE VERWARMINGSSTERKTE IN (AFB. 5):

Het toestel is voorzien van een regelknop voor het instellen van de door het infrarode paneel afgegeven temperatuur naar gelang de in het vertrek gewenste temperatuur.

a) Model: IR 5000 en IR 5000 Turbo

- Regel de kracht door het merkteken van de hendel tussen (▲) en (▲▲▲) te plaatsen (3 posities: zie fig. 5 IR 5000 en IR 5000 Turbo merkteken A)

b) Uitsluitend model IR 5000 Turbo

Als u het toestel heeft aangezet volgens de procedure beschreven in paragraaf E-1, kunt u het verwarmingsvermogen verhogen met behulp van de "Turbo" functie.

Met de "Turbo" functie bereikt u een snelle en regelmatige verwarming van het vertrek, dankzij een tangentiële ventilatie waardoor warme lucht in het vertrek wordt geblazen. De "Turbo" functie wordt in- en uitgeschakeld met behulp van de rode knop (afb. 5 - IR 5000 Turbo - merkteken C).

LET OP:

Let op: Het toestel is gefabriceerd voor een voedingsspanning van 230 V 50 Hz. Uw installatie moet geaard zijn volgens de geldende normen betreffende elektrische installaties.

E - 3 - UITZETTEN VAN HET TOESTEL:

- Sluit de kraan van de gasfles en/of de knop van de drukregelaar.

DIT TOESTEL IS VOORZIEN VAN EEN INRICHTING VOOR LUCHTANALYSE DIE HET TOESTEL AUTOMA- TISCH UITSCHAKELT ALS DE CONCENTRATIE KOOL- DIOXIDE IN HET VERTREK TE HOOG IS (CO₂). IN DAT GEVAL DIENT HET VERTREK GRONDIG GELUCHT TE WORDEN VOORDAT HET TOESTEL WEER AANGEZET KAN WORDEN.

F - DEMONTEREN OF VERVANGEN VAN DE GASFLES

• Controleer of de kraan van de gasfles en/of de knop van de drukregelaar goed dicht is (zijn).
• Open het achterpaneel van het toestel (afb. 4 merkteken B) en verwijder de gasfles uit zijn houder, waarbij uitrekken of verdraaien van de slang vermeden moet worden.
• Ontkoppel de drukregelaar van de gasfles
• Monteer de nieuwe gasfles en controleer het toestel op gasdichtheid zoals beschreven in paragraaf D-1 en D-2

G - OPSLAG - ONDERHOUD

1) Toestel

Als het toestel niet gebruikt wordt, moet het afgedekt opgeborgen worden op een niet-stoffige plaats. - Reinig vlekken met zeepwater als het toestel afgekoeld is. Drogen met een doek.

• Gebruik geen schurende producten die de lak zouden kunnen beschadigen.
• Voor belangrijke reparaties wordt aangeraden u tot uw verkoper te wenden.
• Het toestel moet regelmatig nagezien worden, met name wat betreft de goede staat van de slang.

2) Slang tussen de drukregelaar en het toestel

• Controleer de slang regelmatig en vervang hem zodra hij tekenen van veroudering of scheurtjes vertoont.
• De slang moet vervangen worden door een nieuwe slang, van dezelfde lengte en gelijkwaardige kwaliteit.
• De slang moet uiterlijk vervangen worden op de datum die erop vermeld is, afhankelijk van het land.
• In Frankrijk moet de slang uiterlijk op de op de slang vermelde datum vervangen worden door een slang overeenkomstig de norm XP D 36-112.
• Houd u aan de aanwijzingen die gegeven worden bij de nieuwe sets, met een minimum slanglengte van 0,50 m, en aan de instructies zoals beschreven in paragraaf C - 2).
• Indien u van plan bent uw toestel gedürende langere tijd niet te gebruiken, wordt aangeraden de gasfles los te koppelen.

3) Elektrische voedingskabel (model CR 5000 Turbo).

- Om gevaren te voorkomen moet een beschadigde kabel door de fabrikant, zijn klantenservice of een gelijkaardig gekwalificeerde persoon worden vervangen.

Storingen / Actie

Storing	Mogelijke oorzaak / Actie
De brander gaat niet aan	- Gebrekkige gastoevoer- Drukregelaar is defect- Controleren of er gas in de gasfles zit
De brander hapert of gaat uit	- Controleren of er gas in de gasfles zit- Controleren of de slang goed is aangesloten- Wend u tot de serviceafdeling
Instabiele blazende vlammen	- Nieuwe gasfles. Laat het toestel aanstaan tot de storing verdwijnt- Wend u tot de serviceafdeling
De veiligheidsvlam gaat niet aan	- Verstopte veiligheidsvlam- Wend u tot de serviceafdeling

TOEPASSINGSVOORWAARDEN VAN DE GARANTIE

Het product heeft een totale garantie van 2 jaar voor onderdelen en arbeidskosten vanaf zijn datum van aankoop, met uitsluiting van de kosten wanneer het product teruggestuurd wordt, die ten laste van de gebruiker blijven. De garantie is van toepassing wanneer het geleverde product niet in overeenstemming met de bestelling is of wanneer deze gebreken vertoont, vanaf het moment dat de klacht gepaard gaat met een bewijsstuk van de datum van aankoop (bijv.: rekening, kassabon). Het product zal franco teruggestuurd moeten worden, in een volledige staat en niet gedemonteerd, naar één van de erkende reparatiecentra, en in een klachtenbrief moet het vastgestelde probleem beschreven zijn. Het product dat het onderwerp van de klacht is, kan ofwel hersteld, vervangen of terugbetaald worden, geheel of gedeeltelijk. Er bestaat geen garantie wanneer de schade voortkomt uit het feit (i) dat het product onzorgvuldig is gebruikt of opgeslagen is,(ii) bij een gebrek aan onderhoud van het product of wanneer het productie niet-conform aan de instructies van de gebruikstoepassing is onderhouden, (iii) bij reparatie, wijziging, onderhoud van het product door niet-erkende derden, (iv) bij het gebruik van niet originele vervangingsonderdelen.

Indien u de storing niet zelf kunt oplossen, neemt u dan contact op met uw dealer die u de dichtstbijzijnde klantenservice afdling zal opgeven of neem contact op met CAMPINGAZ®:

COLEMAN BENELUX B.V. Minervum 7168 - 4817 ZN BREDA - PAYS-BAS / NEDERLAND

© [phone] Fax: [phone]

Web site: www.campingaz.com
