KÄYTTÖOHJE IR 5000 CAMPINGAZ

FI	Tekniset arvot Suomessa
Lämpöteho : 4,1 kWKulutus : 299 g/tLuokka : l3 B/PKaasu ja paine :Butaani / Propaani 30 mbar

KAASUVALO OY Porttikaari 18 - 01200 Vantaa Finland

📞 [phone] Fax: [phone]

Web site: www.campingaz.com

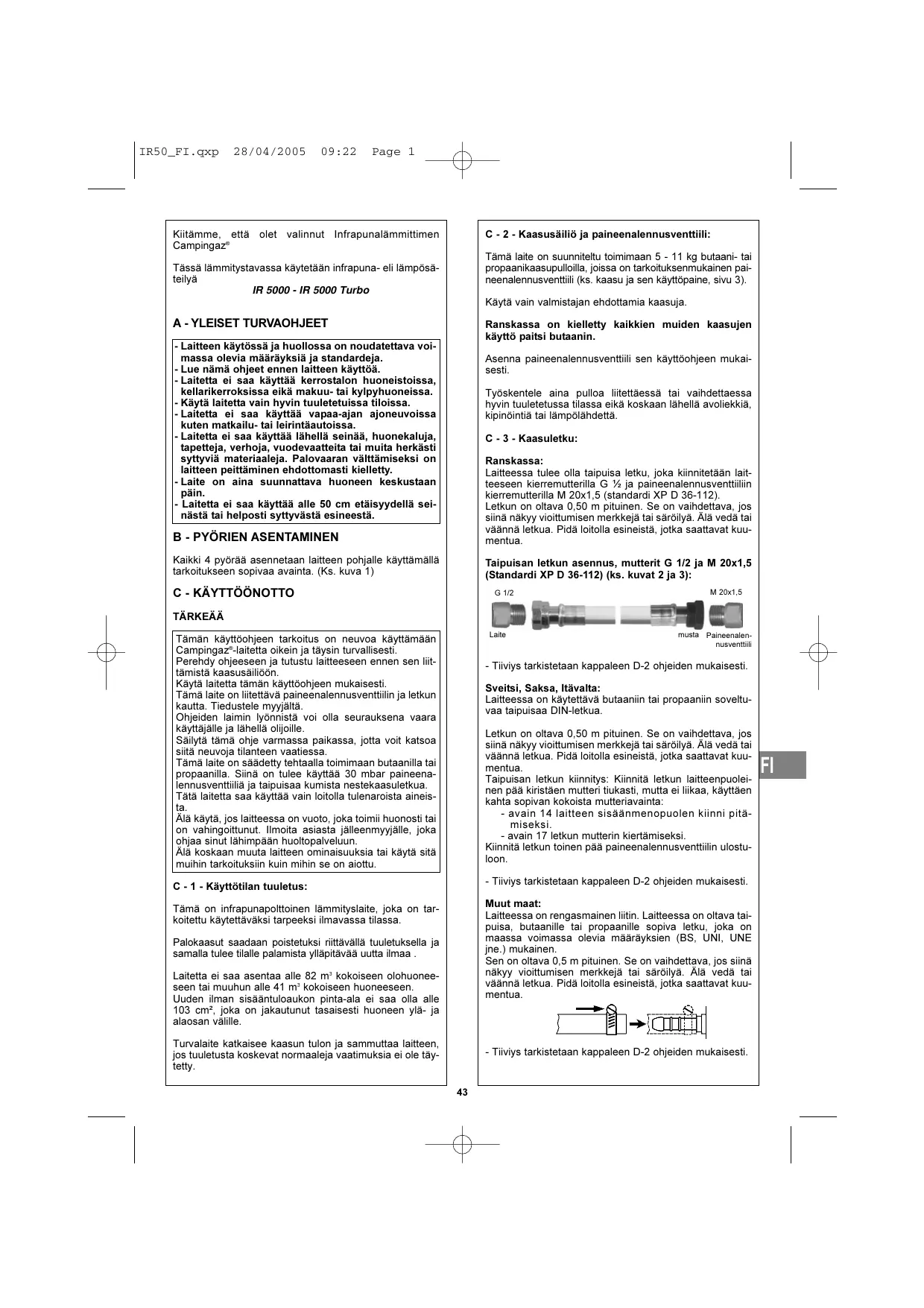

Kiitämme, että olet valinnut Infrapunalämmittimen Campingaz®

Tässä lämmitystavassa käytetään infrapuna- eli lämpösäteilyä

IR 5000 - IR 5000 Turbo

A - YLEISET TURVAOHJEET

• Laitteen käytössä ja huollossa on noudatettava voimassa olevia määräyksiä ja standardeja.
• Lue nämä ohjeet ennen laitteen käyttöä.
• Laitetta ei saa käyttää kerrostalon huoneistoissa, kellarikerroksissa eikä makuu- tai kylpyhuoneissa.
• Käytä laitetta vain hyvin tuuletetuissa tiloissa.
• Laitetta ei saa käyttää vapaa-ajan ajoneuvoissa kuten matkailu- tai leirintäautoissa.
• Laitetta ei saa käyttää lähellä seinää, huonekaluja, tapetteja, verhoja, vuodevaatteita tai muita herkästi syttyviä materiaaleja. Palovaaran välttämiseksi on laitteen peittäminen ehdottomasti kielletty.
• Laite on aina suunnattava huoneen keskustaan päin.
• Laitetta ei saa käyttää alle 50 cm etäisyydellä seinästä tai helposti syttyvästä esineestä.

B - PYÖRIEN ASENTAMINEN

Kaikki 4 pyörää asennetaan laitteen pohjalle käyttämällä tarkoitukseen sopivaa avainta. (Ks. kuva 1)

C - KÄYTTÖÖNOTTO

TÄRKEÄÄ

Tämän käyttöohjeen tarkoitus on neuvoa käyttämään Campingaz®-laitetta oikein ja täysin turvallisesti. Perehdy ohjeeseen ja tutustu laitteeseen ennen sen liittämistä kaasusäiliöön.

Käytä laitetta tämän käyttöohjeen mukaisesti.

Tämä laite on liitettävä paineenalennusventtiilin ja letkun kautta. Tiedustele myyjältä.

Ohjeiden laimin lyönnistä voi olla seurauksena vaara käyttäjälle ja lähellä olijoille.

Säilytä tämä ohje varmassa paikassa, jotta voit katsoa siitä neuvoja tilanteen vaatiessa.

Tämä laite on säädetty tehtaalla toimimaan butaanilla tai propaanilla. Siinä on tulee käyttää 30 mbar paineenalennusventtiiliä ja taipuisaa kumista nestekaasuletkua.

Tätä laitetta saa käyttää vain loitolla tulenaroista aineis-ta.

Älä käytä, jos laitteessa on vuoto, joka toimii huonosti tai on vahingoittunut. Ilmoita asiasta jälleenmyyjälle, joka ohjaa sinut lähimpään huoltopalveluun.

Älä koskaan muuta laitteen ominaisuuksia tai käytä sitä muihin tarkoituksiin kuin mihin se on aiottu.

C - 1 - Käyttötilan tuuletus:

Tämä on infrapunapolttoinen lämmityslaite, joka on tarkoitettu käytettäväksi tarpeeksi ilmavassa tilassa.

Palokaasut saadaan poistetuksi riittävällä tuuletuksella ja samalla tulee tilalle palamista ylläpitävää uutta ilmaa.

Laitetta ei saa asentaa alle 82 m ^3 kokoiseen olohuonee-seen tai muuhun alle 41 m ^3 kokoiseen huoneeseen. Uuden ilman sisääntuloaukon pinta-ala ei saa olla alle 103 cm ^2 , joka on jakautunut tasaisesti huoneen ylä- ja alaosan välille.

Turvalaite katkaisee kaasun tulon ja sammuttaa laitteen, jos tuuletusta koskevat normaaleja vaatimuksia ei ole täytetty.

C - 2 - Kaasusäiliö ja paineenalennusventtiili:

Tämä laite on suunniteltu toimimaan 5 - 11 kg butaani- tai propaanikaasupulloilla, joissa on tarkoituksenmukainen paineenalennusventtiili (ks. kaasu ja sen käyttöpaine, sivu 3).

Käytä vain valmistajan ehdottamia kaasuja.

Ranskassa on kielletty kaikkien muiden kaasujen käyttö paitsi butaanin.

Asenna paineenalennusventtiili sen käyttöohjeen mukaisesti.

Työskentele aina pulloa liitettäessä tai vaihdettaessa hyvin tuuletetussa tilassa eikä koskaan lähellä avoliekkiä, kipinöintiä tai lämpölähdettä.

C - 3 - Kaasuletku:

Ranskassa:

Laitteessa tulee olla taipuisa letku, joka kiinnitetään laitteeseen kierremutterilla G ½ ja paineenalennusventtiiliin kierremutterilla M 20x1,5 (standardi XP D 36-112).

Letkun on oltava 0,50 m pituinen. Se on vaihdettava, jos siinä näkyy vioittumisen merkkejä tai säröilyä. Älä vedä tai väännä letkua. Pidä loitolla esineistä, jotka saattavat kuumentua.

Taipuisan letkun asennus, mutterit G 1/2 ja M 20x1,5 (Standardi XP D 36-112) (ks. kuvat 2 ja 3):

G 1/2 Laite musta M 20x1,5 Paineenalen- nusventiili

- Tiiviys tarkistetaan kappaleen D-2 ohjeiden mukaisesti.

Sveitsi, Saksa, Itävalta:

Laitteessa on käytettävä butaaniin tai propaaniin soveltu- vaa taipuisaa DIN-letkua.

Letkun on oltava 0,50 m pituinen. Se on vaihdettava, jos siinä näkyy vioittumisen merkkejä tai säröilyä. Älä vedä tai väännä letkua. Pidä loitolla esineistä, jotka saattavat kuumentua.

Taipuisan letkun kiinnitys: Kiinnitä letkun laitteenpuoleinen pää kirstäen mutteri tiukasti, mutta ei liikaa, käyttäen kahta sopivan kokoista mutteriavainta:

• avain 14 laitteen sisäänmenopuolen kiinni pitämiseksi.
  avain 17 letkun mutterin kiertämiseksi.
  Kiinnitä letkun toinen pää paineenalennusventtiilin ulostuloon.

- Tiiviys tarkistetaan kappaleen D-2 ohjeiden mukaisesti.

Muut maat:

Laitteessa on rengasmainen liitin. Laitteessa on oltava tai-puisa, butaanille tai propaanille sopiva letku, joka on maassa voimassa olevia määräyksien (BS, UNI, UNE jne.) mukainen.

Sen on oltava 0,5 m pituinen. Se on vaihdettava, jos siinä näkyy vioittumisen merkkejä tai säröilyä. Älä vedä tai väännä letkua. Pidä loitolla esineistä, jotka saattavat kuumentua.

- Tiiviys tarkistetaan kappaleen D-2 ohjeiden mukaisesti.

D - KAASUSÄILIÖN LIITTÄMINEN

Jos säiliö on paikallaan, mutta tyhjä, lue kappale F-"Kaasusäiliön irrotus tai vaihto".

Työskentele aina hyvin tuuletetussa ulkotilassa kaasusäiliötä paikalleen asetettaessa tai vaihdettaessa ei koskaan lähellä avoliekkä, lämpölähdettä tai kipinöintiä (savuke, sähkölaitteet jne.).

- Avaa laite taustapuolelta (kuva 1, viite 3)

Huom.: Jos laite on uusi, löysää ruuvia (4) neljänneskierroksen verran, nosta ja vedä takalevy (3) ulos.

D - 1- Kaasusäiliön asennus:

• Aseta kaasusäiliö maahan laitteen taakse.
• Varmista, että säiliön hana ja/tai paineenalennusventtiilin valitsin on asennossa "kiinni".
• Ruuvaa tai naksauta paineenalennusventtiili kiinni säiliöön tai kaasusäiliön hanaan (kuva 3, viite B).
• Aseta kaasusäiliö paikalleen laitteen taakse siten, että letku ei kosketa laitteen metallista levyä eikä siinä ole liian äkkinäisiä mutkia tai puristumia.
• Tarkista, että letku asettuu normaalisti vääntymättä ja vetämättä.
• Aseta laitteen takalevy takaisin paikoilleen (kuva 4 ,viite A).

D - 2 - Tiiviys:

Jos tapahtuu vuotoa, laitteen kaasun tulo on suljetta-va säiliön hanalla ja/tai paineenalennusventtiilin vivulla.

Älä etsi vuotoja liekin avulla, käytä kaasuvuotoja ilmaisevaa nestettä.

• Pane kaasuvuodon ilmaisevaa nestettä säiliön/paineenalennusventtiilin/letkun/laitteen liittimiin.
• Avaa kaasun tulo. (hana ja/tai paineenalennusventtiilin valitsin) (kuva 4)
• Jos syntyy kuplia, se merkitsee, että kaasuvuotoa esiintyy.
• Poista vuoto kiristämällä taipuisan letkun muttereita ja/tai letkun kiinnitysrenkaita, jos niitä on. Jos osa on viallinen, vaihdata se. Laitetta ei saa panna käyntiin, ennen kuin vuoto on hävinnyt.
• Sulje kaasupullon hana.

Tärkeää:

Jos tuntuu kaasun hajua, sulje heti säiliön hana ja/tai paineenalennusventtiilin valitsin. Lisää huoneen tuuletusta avaamalla ikkunat. Kutsu asiaan perehtynyt teknikko laitteen ja sen liitinten tarkistusta varten.

Katsastus ja vuotojen haku on suoritettava ainakin kerran vuodessa ja aina kaasusäiliön vaihdon jälkeen.

E - KÄYTTÖ

KÄYTÖSSÄ VAROTTAVAA:

ÄLÄ asenna laitetta seinän tai verhon viereen tai lähelle sohvaa tai nojatuolia. ÄLÄ PEITÄ LAITETTA VAATTEILLA TAI MUILLA MATERIAALEILLA.

ÄLÄ siirrä laitetta sen ollessa käynnissä. Laite on AINA suunnattava huoneen keskustaan. Laite on asetettava kuivaan paikkaan. Tämän laitteen suojaverkko on tarkoitettu palovaa- ran tai -vammojen torjumiseksi eikä mitään sen osaa saa irrottaa pysyvästi. SE EI suojaa TÄYDELLISESTI PIKKULAPSIA TAI INVALIDEJA.

E - 1 - LAITTEEN SYTYTYS:

Huom.: Kaasun tulon sulkeminen tehdään säiliöstä käsin ja/tai paineenalennusventtiilillä. Sytytyskipinä, kaasun säätövipu ja voimakkuuden säätö käynnistetään laitteen oikeassa yläkulmassa olevan valvontataulun mukaan. (kuva 1 viite 1) ja kuva 5 viitteet (A, B ja C).

1- Avaa säiliön hana ja/tai paineenalennusventtiilin valitsin ja tarkista, ettei ole kaasuvuotoja.

Versio IR 5000 Turbo

Laite kytketään sähköisesti.

Huomio: Laite on tarkoitettu käytettäväksi verkkovirralla 230 V 50 Hz. Asennetussa laitteessa tulee olla sähkölaitteita koskevien määräysten mukainen maadoitus.

• Laitetta ei saa asettaa aivan pistorasian alapuolelle.
• Laitetta ei saa käyttää lähellä kylpyammetta, suih-kua tai uima-allasta.

2- Aseta valitsin (A) asentoon ( ● ) ja paina sitä 10 sekuntia niin, että kaasu pääsee turvaliekkiin (kuva 5).
3- Paina useita kertoja vasemmalla olevaa tyylitellyllä tähdellä merkittyä painiketta (*) (B), jolla liekki sytytetään, pitäen samalla ohjauspainiketta (A) painettuna 10 sekuntia. Termopari aktivoituu ja turvaventiili ei sulje kaasun tuloa.

Päästä irti ohjauspainike (A).

4- Tarkista, että laite on syttynyt hyvin. Ellei, toista toimenpiteet kohdasta 2 alkaen.

Huom.: Kaasuputkistossa saattaa olla ilmaa. Laite ei syty tästä syystä ensiyrityksellä. Tällöin on yritettävä sytytystä useita kertoja, kunnes turvaliekki syttyy.

Turvaliekin täytyy palaa aina käytön aikana, jotta ilman analysaattori toimisi kunnolla. Käytä laitetta ensikerralla vähintään 15 minuuttia täydellä teholla poistaaksesi tyypilliset uuden laitteen hajut, jotka johtuvat osien pinnoilla olevista suoja-aineista. Tuuleta huonetta tämän suorituksen aikana.

E - 2 - VOIMAKKUUDEN SÄÄTÖ (KUVA 5):

Laitteessa on säätövalitsin, jolla voidaan säätää infrapunalevystä saatava lämpötila, sen mukaan, mikä lämpötila halutaan huoneeseen.

a) Versiot: IR 5000 ja IR 5000 Turbo

- Tehoa säädellään asettamalla säätövivun merkki ( ) ja ( ▲ ▲ ▲ ) väliin (3 asentoa: ks. kuva 5 IR 5000 ja IR 5000 Turbo A-merkki)

b) Erikoisversio IR 5000 Turbo

Sen jälkeen, kun laite o sytytetty kappaleen E-1 ohjeiden mukaisesti, sen lämmitystehoa voidaan lisätä käyttämällä toimintoa "Turbo".

"Turbo":lla saadaan nopea ja tasainen huoneen lämmi- tys, koska siinä käytetään sivuavaa puhallusta apuna kuuman ilmavirtauksen linkoamiseksi ulos laitteesta. "Turbo" käynnistetään ja pysäytetään painamalla punaista painiketta (kuva 5 - IR 5000 Turbo - viite C).

HUOMIO:

Laite toimii verkkovirralla 230 V 50 Hz. Laitteessa on oltava voimassa olevia sähkölaitteiden standardeja vastaava maadoitus.

E - 3 - LAITTEEN SAMMUTUS:

- Sulje kaasusäiliön hana ja/tai paineenalennusventtiilin valitsin.

TÄSSÄ LAITTEESSA ON ILMATILAN ANALYYSIINSTRUMENTTI, JOKA SAMMUTTAA LAITTEEN AUTOMAATTISESTI, MILLOIN HUONESSA ON LIAN KORKEA HIILIDIOKSISDIPITOISUUS (CO₂). TUULETA HUONE TÄLLÖIN PERÜSTEELLIESTI, KOSKA LAITETTA EI VOI MUUTOIN SYTYTTÄÄ UUDELLEEN.

F - KAASUSÄILIÖN IRROTUS TAI VAIHTO

• Varmista, että kaasusäiliön hana ja/tai paineenalennus-venttiilin valitsin on suljetussa asennossa.
• Avaa laitteen tausta (kuva 4 viite B) ja vedä säiliö ulos varoen taipuisaa letkua niin, ettei se kierry tai joudu vedetyksi.
• Irrota paineenalennusventtiili kaasusäiliöstä.
• Suorita uuden säiliön asennus ja tiiviyskokeilu kappa-leissa D-1 ja D-2 neuvotulla tavalla.

Käyttämättä oleva laite on peitettävä ja säilytettävä pölyttömässä paikassa.
- Puhdista tahrat saippuavedellä laitteen ollessa kylmä. Pyyhi rievulla.

• Älä käytä hankaavia aineita, jotka saattavat vahingoittaa maalia.
• Käänny suuremmissa toimenpiteissä jälleenmyyjän puoleen.
• Laite on tarkistettava säännöllisin välein, varsinkin letkun ja liittimien kunto.

2) Paineenalennusventtiilin ja laitteen välinen letku

• Tarkista letku säännöllisin välein ja vaihda se, jos siinä näkyy kulumisen merkkejä tai säröilyä.
• Letku on vaihdettava uuteen samanpituiseen, samanlaatuiseen letkuun.
• Letku on vaihdettava yllä annettujen kutakin maata koskevien aikavälien mukaisesti.
• Jos taipuisan letkun kelpoisuuspäivämäärä saavutetaan Ranskassa, se on vaihdettava standardin XP D 36-112 mukaiseen letkuun.
• Noudata uuden välineen mukana olevia asennusohjeita. Letkun on oltava 0,5 m pituinen ja sitä on käsiteltävä kappaleen C - 2) ohjeita noudattaen.
• Irrota kaasusäiliö, jos laitetta ei ole tarkoitus käyttää pitkään aikaan.

3) Sähkönsyöttökaapeli (IR 5000 Turbo - malli).

- Jos kaapeli on vahingoittunut, on vaaran välttämiseksi valmistajan, huolto- ja varaosapalvelun tai vastaavan kelpoisuuden omaavan henkilön vaihdettava se.

Häiriöt / korjaus

Häiriöt	Todennäköiset syyt / korjaus
Poltin ei syty	- Puutteellinen kaasun tulo- Paineenalennusventtiili ei toimi- Tarkista, onko säiliössä kaasua
Poltin lakkoilee tai sammuu	- Tarkista, onko säiliössä kaasua- Tarkista letkuun liitännät- Käänny asiakaspalvelun puoleen
Liekin puhallus on epätasainen	- Uusi säiliö. Anna käydä, jolloin vika korjaantuu- Käänny asiakaspalvelun puoleen
Turvaliekki ei syty	- Turvaliekki on tukkeutunut- Käänny asiakaspalvelun puoleen

FI

TAKUUN SOVELTAMISEHDOT

Tuotteella on sen osat ja työ mukaan lukien täysi takuu, joka on voimassa 2 vuotta ostopäivästä lukien. Takuun ulkopuolelle jäävät tuotteen palauttamisesta aiheutuvat kustannukset, joista vastaa kuluttaja. Takuuta sovelletaan kun toimitettu tuote ei ole tilauksen mukainen tai se on puutteellinen ja kun valituksen mukana esitetään tosite (kuten lasku tai kassakuitti) ostopäivästä. Tuote on palautettava veloituksetta, kokonaisena ja purkamattomana johonkin valtuutettuun asiakaspalvelupisteeseen. Valituksessa selvitetään tuotteen viat. Tuote, josta valitus tehdään, korjataan, vaihdetaan toiseen tai korvataan kokonaan tai osittain. Takuu ei ole voimassa eikä sitä sovelleta, jos vika johtuu (i) tuotteen virheellisestä käytöstä tai varastoinnista, (ii) tuotteen puutteellisesta tai käyttöohjeiden vastaisesta huollosta, (iii) valtuuttamattomien ulkopuolisten suorittamasta korjaamisesta, muuttamisesta tai huoltamisesta, (iv) muiden kuin alkuperäisten varaosien käyttämisestä.

Jos et onnistu korjaamaan vikaa, ota yhteys maahantuojaan, joka ilmoittaa kotipaikkaasi lähimmän huoltopisteen osoitteen.

KAASUVALO OY Porttikaari 18 - 01200 Vantaa Finland

📞 [phone] Fax [phone]

SCANDY GARDEN Bjurogatan 42 21124 Malmo Sweden

① ++46 40 21 40 00 Fax : ++46 40 21 40 45

Web site: www.campingaz.com
