Producttype	Digitale voicerecorder
Merk	Konig
Model	SAS-DVR1004
Afmetingen (ca.)	100 x 30 x 15 mm
Gewicht	50 g
Voeding	Oplaadbare lithium-ionbatterij 3,7 V, via USB-poort
Opslagcapaciteit	4 GB (ingebouwd, uitbreidbaar via microSD-kaart)
Ondersteunde audioformaten	MP3, WAV
Hoofdfuncties	Spraakopname, afspelen, verwijderen, USB-formattering, ingebouwde microfoon, luidspreker, dictafoon
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan vocht, schokken vermijden, apparaat niet demonteren.
Onderdelen	USB-kabel, oortelefoon, netadapter (niet meegeleverd)
Repareerbaarheid	Neem contact op met de Konig-klantenservice voor reparaties.
Algemene informatie	Merk: Konig, Model: SAS-DVR1004, Categorie: Voicerecorder

Veelgestelde vragen - SAS-DVR1004 KONIG

Hoe start ik een opname?

Druk op de REC-knop om de opname te starten. Het indicatorlampje knippert tijdens het opnemen.

Hoe zet ik bestanden over naar een computer?

Sluit de voicerecorder aan op de computer met de meegeleverde USB-kabel. Het apparaat verschijnt als een verwisselbare schijf. Kopieer de audiobestanden direct.

Wat is de batterijduur?

De batterijduur is ongeveer 10 uur bij continu opnemen. Volledig opladen duurt ongeveer 2 uur via USB.

Hoe verwijder ik bestanden?

Selecteer in de afspeelmodus het te verwijderen bestand en houd de DELETE-knop ingedrukt om te bevestigen.

Welke audioformaten worden ondersteund?

Het apparaat ondersteunt de formaten MP3 en WAV voor opname en afspelen.

Hoe stel ik de datum en tijd in?

Ga naar het instellingenmenu (MENU-knop), selecteer 'Datum/Tijd', gebruik de + en - knoppen om aan te passen. Bevestig met OK.

Waarom wordt er geen geluid opgenomen?

Controleer of de microfoon niet geblokkeerd is en of het opnamevolume hoog genoeg is ingesteld in de instellingen. Zorg er ook voor dat het apparaat niet in de slaapstand staat.

Kan ik de voicerecorder als dictafoon gebruiken?

Ja, het apparaat is ontworpen voor dicteren. Gebruik de REC-knop om op te nemen en te stoppen, en luister via de ingebouwde luidspreker of oortelefoon.

Hoe reset ik het apparaat?

Als het apparaat niet meer reageert, steek dan een paperclip in het resetgaatje aan de achterkant van het apparaat gedurende 5 seconden.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com voor model SAS-DVR1004.

GEBRUIKSAANWIJZING SAS-DVR1004 KONIG

GEBRUIKSAANWIJZING (p. 43)

KILAVUZ (s. 225)

MANUALE (p. 57)

KASUTUSJUHEND (Ik. 239)

• Over deze beknopte handleiding 43
• Verpakkingsinhoud 43
• Technische specificaties 44
• Veiligheidsvoorschriften 46
• Productbeschrijving 47
- Voorpaneel 47
- Achterpaneel 47
- Afstandsbediening 48
- Muis 49
• Installatie-instructies 50
• Gebruiksaanwijzing 50
- Het systeem inschakelen 51
- Sitemap hoofdmenu 52
- DISPLAY 53
- RECORD 53
- SEARCH 53
- NETWORK 54
- ALARM 54
- DEVICE 54
- SYSTEM 55

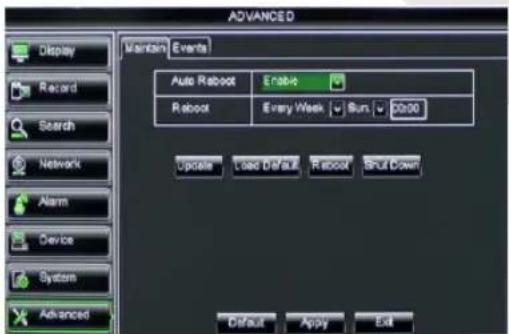

- ADVANCED 55
• Ondersteuning voor mobiele apparatuur 55
• Veiligheidsvoorschriften 56
• Onderhoud 56
• Garantie 56
- Disclaimer 56
• Afvoer 56

Over deze beknopte handleiding

Deze handleiding beschrijft de werking en installatie van de digitale videorecorder en camera's. Raadpleeg de uitgebreide Engelstalige handleiding voor meer informatie over de digitale videorecorder (DVR).

• We adviseren u om deze handleiding te lezen voordat u het beveiligingscamerasysteem installeert/gebruikt.
• Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

Verpakkingsinhoud

SAS-SETDVR35

• 1x DVR: SAS-DVR1004
• 2x camera: SAS-CAM1100
• 2x 18-meteraansluitkabel
• 1x afstandsbediening (incl. 2x AAA batterij)
- 1x USB-muis
• 1x AC/DC-voeding

KÖNIG

• 1x HDMI™ kabel
  • 1x UK en EU-stroomkabel
• 1x CD-ROM
  • Installatiegids

SAS-SETDVR45

• 1x DVR: SAS-DVR1004
• 4x camera: SAS-CAM1100
• 4x 18-meteraansluitkabel
• 1x afstandsbediening (incl. 2x AAA batterij)
• 1x USB-muis
• 1x HDMI™-kabel
• 1x AC/DC-voeding
• 1x EU-stroomkabel
• 1x UK-stroomkabel
- 1x CD-ROM
• Installatiegids

SAS-DVR1004/1008/1016

• 1x DVR
  • 1x afstandsbediening (incl. 2x AAA batterij)
• 1x USB-muis
• 1x HDMI™-kabel
  • 1x AC/DC-voeding
  • 1x EU-stroomkabel
  • 1x UK-stroomkabel
• 1x CD-ROM
  • Installatiegids

SAS-CAM1100/1110

• 1x camera
  • 1x 18 m aansluitkabel
• Handleiding

SAS-CAM1200/1210

• 1x camera
  • 1x 18 m aansluitkabel
• Handleiding

Technische specificaties

Digitale video recorder SAS-DVR1004/1008/1016

• Videocompressie: H.264
• Videosysteem: PAL/NTSC
• Besturingssysteem: Linux
• Video-ingang: 4/8/16 kanalen, BNC
• Video-uitgang: 1 kanaal BNC/1 kanaal VGA/1 kanaal HDMI™ 1080 p
• Audio-ingang: 2/4 kanalen, RCA

NEDERLANDS

• Audio-uitgang: 1 kanaal RCA
• VGA-resoluties: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080
• Schermresoluties: PAL: 960 x 576 @ 25 fps (per kanaal) NTSC: 960 x 480 @ 30 fps (per kanaal)
- Opnameresoluties: PAL D1-modus: 360 x 288 (CIF), 720 x 288 (HD1), 720 x 576 (D1)
960H modus: 480 x 288 (WCIF), 960 x 288 (WHD1),
960 x 576 (WD1)
NTSC D1 modus: 360 x 240 (CIF), 720 x 240 (HD1), 720 x 480 (D1)
960H modus: 480 x 240 (WCIF), 960 x 240 (WHD1), 960 x 480 (WD1)
• Opname framesnelheid: PAL (per kanaal) D1 mode/960H modus: 25 fps NTSC (per kanaal) D1 modus/960H modus: 30 fps
• Weergave: Volledig scherm/quad/PIP/S.E.Q.
• HDD-interface: 1x SATA 3,5 inch of 2,5 inch
• HDD-capaciteit: Tot 2 TB max
• Afspelen: 4 kanalen gelijktijdig
• Afspelen via een netwerk: 4 kanalen
• Netwerkinterface: RJ45, 10 m/100 m
• Netwerkprotocol: Ondersteunt TCP/IP, DDNS, DHCP, PPPoE
• Netwerkfuncties: Ondersteunt live-beeld met IE en mobiele telefoon
• USB-aansluiting: USB 2.0 voor muis en bestandsback-up/-upgrade
• Backup: AVI-bestand via USB-flash/verwijderbare HDD USB-schijf/USB-CD/netwerk
• Bevoegdheid: Max. 7 gebruikers
• Functionering: Live-weergave, opnemen, afspelen, back-up en externe toegang op hetzelfde moment
• Opnamekwaliteit: beste/goed/normaal
- Opnamemodi: Normaal/gepland/bewegingsdetectie/opnemen op afstand
• Pre-opname: 3 sec.
- Afspeelstand: Afspelen/snel vooruit/snel terugspoelen/frame voor frame
• Afspelen zoeken: Datum/tijd/bestandslijst
• Opname paktijd: 15/30/45/60 min.
• Privacy-zone: Ja
• Voeding: DC 12 V/3 A
• Afmetingen: 300 x 222 x 50 mm
• Gewicht: 1,5 kg (zonder HDD)

Camera SAS-CAM1100

• Beeldchip: 1/4 "CMOS
- Lens: 3,6 mm
• Horizontale resolutie: 700 TVL
• Beeldhoek: 45°
• Infrarood LED: 24 stuks, 5 \~ 10 m
• Lichtgevoeligheid: 1,5 lux
• Elektronische sluiter: 1/50 (1/60) \~ 1/100.000 sec.

KÖNIG

• S/R-verhouding: >48 dB
• Signaalversterking: auto
• Gammacorrectie: >0,45
• Beschermingsgraad: IP66
• Bedrijfstemperatuur: -20 °C \~ 55 °C
• Video-uitgang: 1,0 V (p-p)/75 Ω
• Spanning: DC 12 V
• Afmetingen: 145 x 60 x 55 mm
• Gewicht (met beugel): 350 g

Camera SAS-CAM1200/1210

• Beeldchip: 1/4 "CMOS
- Lens: 3,6 mm
• Horizontale resolutie: 700 TVL
• Beeldhoek: 45°
• Infrarood LED: 24 stuks, 5 \~ 10 m
• Lichtgevoeligheid: 1,5 lux
• Elektronische sluiter: 1/50 (1/60) \~ 1/100.000 sec.
• S/R-verhouding: > 48 dB
• Signaalversterking: auto
• Gammacorrectie: >0,45
• Beschermingsgraad: IP66
• Bedrijfstemperatuur: -20 °C \~ 55 °C
• Video uit: 1,0 V (p-p)/75 Ω
• Spanning: DC 12 V
• Afmetingen: 100 x 75 mm
• Gewicht (met beugel): 250 g

Veiligheidsvoorschriften

Open de camera of DVR niet in het geval van een storing. Deze producten dienen uitsluitend door een gekwalificeerde monteur te worden geopend.

Dompel de camera en DVR niet in vloeistof onder.

Stel de DVR niet bloot aan water of vochtigheid.

Stel de camera of DVR niet bloot aan hoge temperaturen (zie technische specificaties).

Installeer het systeem niet dicht bij sterke magnetische velden, zoals een luidspreker. Dit kan de prestaties van het systeem beïnvloeden.

NEDERLANDS

Productbeschrijving Voorpaneel

(SAS-DVR1004)

1. CH1, aanraken om kanaal 1 te selecteren
2. CH2, aanraken om kanaal 2 te selecteren
3. CH3, aanraken om kanaal 3 te selecteren
4. CH4, aanraken om kanaal 4 te selecteren
5. ALL, aanraken om alle kanalen te selecteren (te zien) in 1 scherm (quad view)
6. PLAY/PAUSE, aanraken om het afspelen te starten of te pauzeren
7. REC, aanraken om de opname te starten
8. MENU/ESC, aanraken om het menu te selecteren of het menu te verlaten
9. Selectieknop:

◀/◀◀ Beweeg naar links/terugspoelen
▶/▶▶ Beweeg naar rechts/vooruitspoelen
▲ Beweeg omhoog
▼ Beweeg omlaag

1. HDD, harde schijf-indicator
2. PWR, aan/uit-indicator
3. IR Eye, voor het ontvangen van IR-signalen van de afstandsbediening
4. USB-aansluiting voor muis

Achterpaneel

KÖNIG

1. Video(camera)-ingang, max 16
2. Video-uitgang (composiet)
3. Audioansluiting
4. Video-uitgang (VGA)
5. RS485/sensor/alarminterface (zie afbeelding hieronder)
6. Niet in gebruik
7. Audio-uitgang
8. Video-uitgang (HDMI)
9. Ethernet-poort (LAN)
10. USB-poort (flash drive, harde schijf)
11. DC 12 V-ingang
12. Aan/Uit-schakelaar

Afstandsbediening

1. Mute-knop (dempknop): druk in om het geluid uit te schakelen.
2. All-knop: druk in om alle kanalen in 1 scherm (quad view) te selecteren (te zien).
3. Numerieke toetsen: druk in om kanaal of nummerinvoer te selecteren.
4. Menuknop: druk in om het menu te selecteren.
5. Submenuknop: druk in om het submenu te selecteren.
6. Selectieknoppen: selecteer opties met de cursortoetsen en de selectieknop.
7. Afspeel/opname-knoppen Terugspoelknop: druk in om de video terug te spoelen.
   Afspeelknop: druk in om te beginnen met het afspelen van de video.
   Vooruitspoelen: druk in om de video vooruit te spoelen.
   Opnameknop: druk in om op te nemen.
   Pauzeknop: druk in om de video te pauzeren.
   Stopknop: druk in om de video te stoppen.

NEDERLANDS

Muis

Dubbelklik met de linkermuisknop: Ga in de menu lock mode

(menuvergrendelingsmodus) naar het pop-up menu en klik op een submenu om het aanmeldvenster weer te geven. Ga in de menu unlock mode (menuontgrendelingsmodus) naar het pop-up menu en klik met de linkerknop om rechtstreeks naar submenu's te gaan.

Na het openen van het hoofdmenu klikt u met de linkerknop om in een submenu te komen: in (gedetailleerde bestands)menumodus klikt u op de linkerknop om een opgenomen bestand af te spelen. Wijzig de status van het selectievakje en het bewegingsdetectiegebied.

Klik op de keuzelijst om het vervolgkeuzemenu weer te geven: klik met de linkerknop om de dwell time display (rusttijdweergave) te stoppen als deze is geactiveerd.

Klik met de linkerknop om de waarden te selecteren in bewerkingsvensters of het uitklapmenu. Hier kunt u ook Chinese karakters, speciale tekens en cijfers selecteren. U kunt ook met links klikken in plaats van (enter 📁) of (backspace ) te gebruiken.

Met de rechtermuisknop klikken: In de live-weergavemodus klikt u met de

rechterknop om het hoofdmenu op te roepen.

Dubbelklik met de linkermuisknop: In de live-weergave of afspeelmodus dubbelklikt u met de linkerknop om het scherm te maximaliseren.

De muis bewegen: Selecteer het menu-item.

Met de muis schuiven: Schuif met de muis om een bewegingsveld te

selecteren als u in motion mode (bewegingmenu) zit. Schuif met de muis om kleur en volume aan te passen als u in kleurinstellingsmenu zit.

KÖNIG

NEDERLANDS

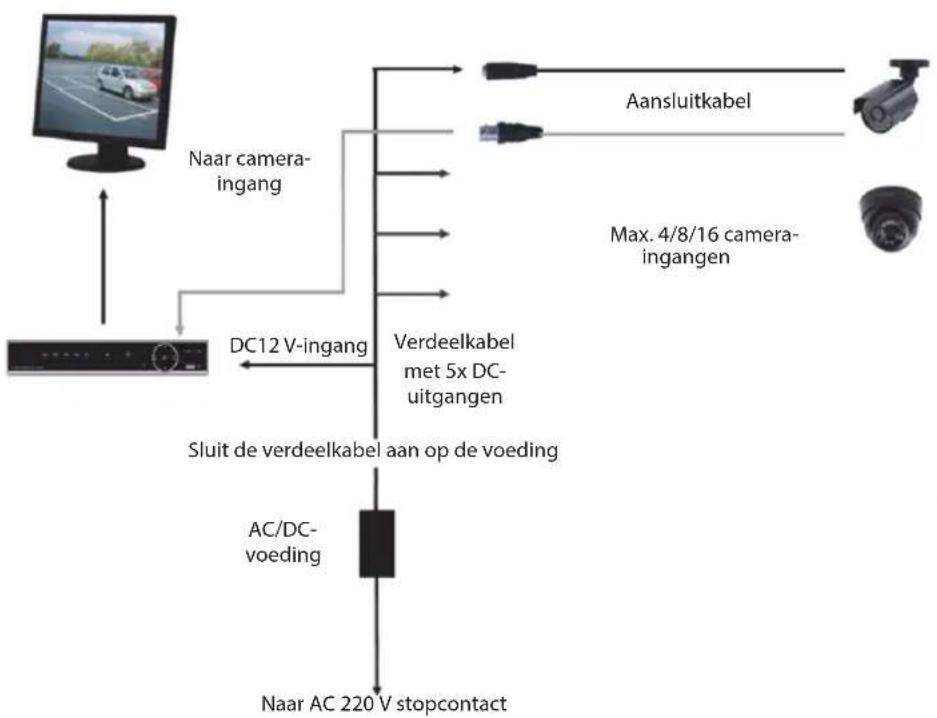

Installatie-instructies

Gebruiksaanwijzing

De volgende hoofdstukken beschrijven een aantal van de kenmerken en functies van de DVR. Raadpleeg de uitgebreide Engelse handleiding voor meer informatie over de DVR. Wij raden u aan om de muis te gebruiken in de systeeminstellingen.

Opmerking: de systeemtaal kan worden ingesteld op verschillende talen. De screenshots in deze handleiding worden echter alleen weergegeven in het Engels.

KÖNIG

NEDERLANDS

Het systeem inschakelen

Na het aansluiten van de kabels van de camera's en de monitor, sluit u de voedingskabel aan op de DVR en het stopcontact. Druk op de stroomknop op het achterpaneel om het systeem in te schakelen. Het systeeminitialisatiescherm wordt geopend.

Nadat de systeeminitialisatie is voltooid, toont de DVR automatisch het live-scherm van de aangesloten camera's (1, 2, 3 of 4). Dit heet live mode (live-modus).

In de live-modus, klikt u op de (menu)toets op het voorpaneel of op de afstandsbediening om naar het hoofdmenu te gaan. U kunt ook met de rechtermuisknop klikken om de werkbalk te tonen met het pictogram van het hoofdmenu.

In main menu kunt u de apparaatinstellingen beheren voor weergave, opname, netwerk, zoeken, apparaat, systeem en geavanceerde instellingen etc. Zie de volgende pagina voor de sitemap van het hoofdmenu.

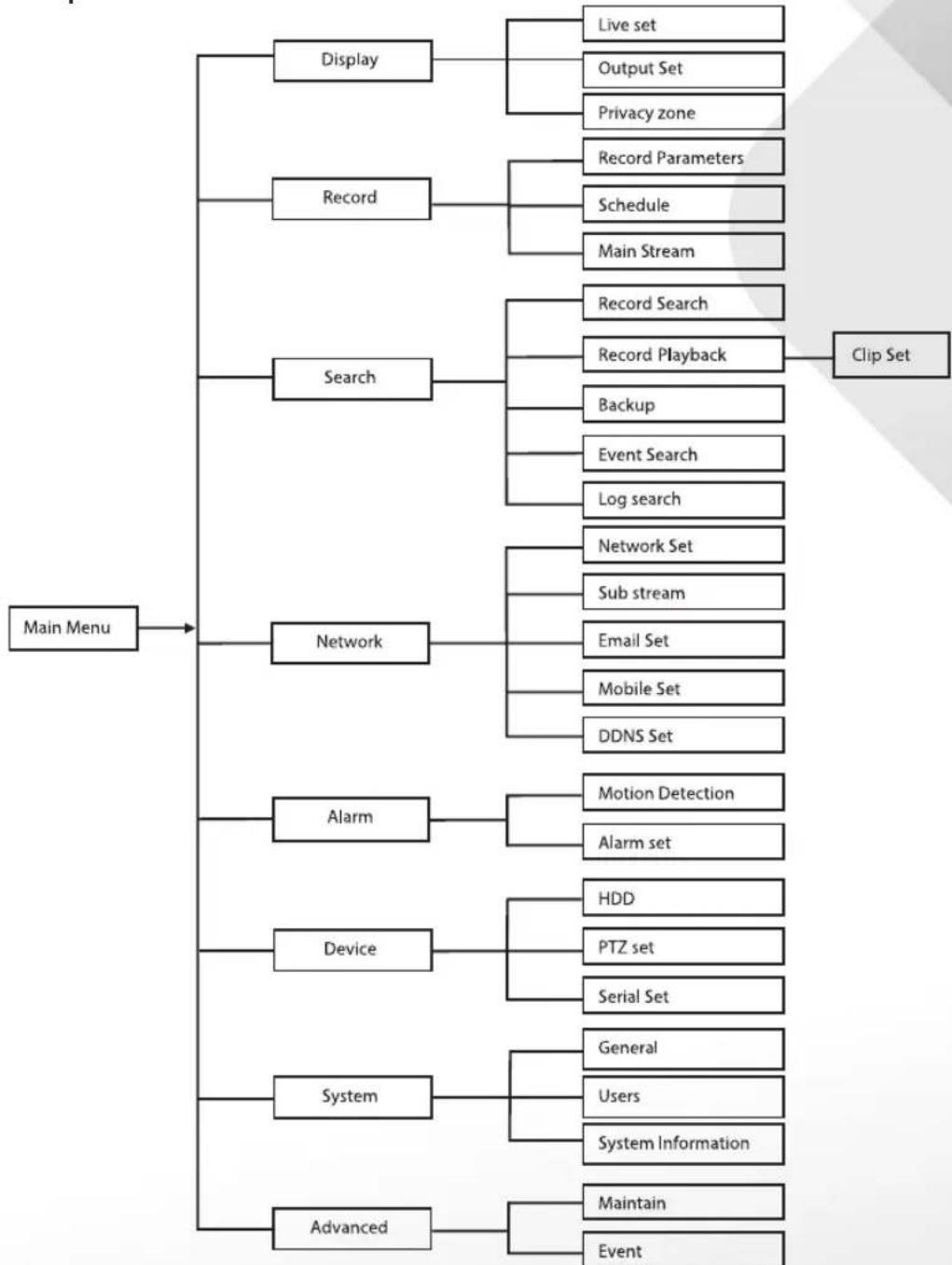

Sitemap hoofdmenu

Opmerking: voor de volgende instructies gaan we ervan uit dat u het DVR-hoofdmenu bedient met een muis.

KÖNIG

NEDERLANDS

DiSPIAy

Wanneer u klikt op Display in het hoofdmenu, gaat u naar de displaysectie.

Live modus bevat de scherminstellingen/informatie per kanaal en de kleurinstelling per kanaal wanneer de DVR in de live-modus is. Uitvoer bevat de instellingen voor de video-uitgang naar de monitor.

Met privacy zone kunt u 4 zones instellen per kanaal die niet zichtbaar zijn vanwege privacybeperkingen.

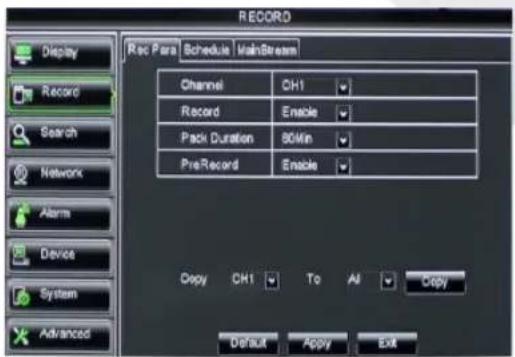

RECoRD

Sectie voor het instellen van de opnameparameters.

De laatste opname-instellingen bepalen de totale opnametijd met een harde schijf van 500 GB.

Met gemiddelde instellingen kan de DVR gedurende 14 dagen opnemen, gebaseerd op 8 uur per dag.

SEARCH

De sectie zoeken biedt de opties om opnames te zoeken op datum, tijd of gebeurtenis.

Met de optie logboek kunt u de logboekgegevens weergeven die u hebt gezocht.

Met de optie backup exporteert u alle weergegeven logboekgegevens.

KÖNIG

NEDERLANDS

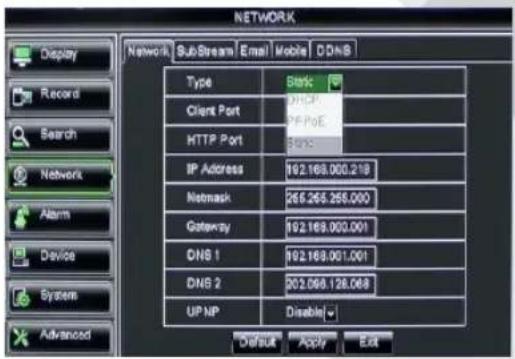

NETwoRk

Omvat alle netwerkinstellingen voor de integratie van het DVR-systeem in uw netwerk.

Om het netwerk in te stellen, zijn enige netwerk-vaardigheden aanbevolen. Neem contact op met uw leverancier of iemand met netwerkexpertise als u hulp nodig heeft. Om de DVR met het internet te verbinden, moeten bepaalde instellingen worden uitgevoerd in de network-sectie.

Raadpleeg de uitgebreide Engelstalige handleiding voor meer informatie over de netwerkinstellingen.

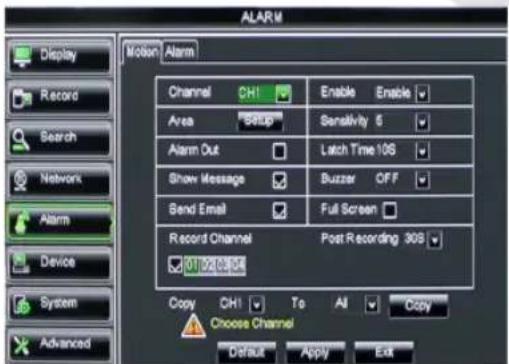

AIARM

Biedt de mogelijkheid om het bewegingsalarm in te stellen per kanaal. Nadat de parameters zijn gedefinieerd, zal de DVR beginnen met opnemen zodra er beweging wordt gedetecteerd.

Met de alarm-sectie kunt u verbinding maken met een externe bewegingsmelder en de parameters instellen.

Sectie voor informatie over de capaciteit van de harde schijf, en de instellingen voor het draaien, kantelen en zoomen van de camera.

Het voorziet in algemene instellingen voor het DVR-systeem en de gebruikers.

Sectie voor geavanceerde en aanvullende systeeminstellingen.

Ondersteuning voor mobiele apparatuur

Deze DVR ondersteunt een live-verbinding van de camera's naar uw mobiele apparatuur, zoals smartphones en tablets. Zo heeft u toegang tot uw beveiligingssysteem vanaf vrijwel elke locatie, terwijl u onderweg bent.

Om de beelden te kunnen bekijken, installeert u de RXCamPro-app op uw mobiele apparaat. U kunt de app vinden in de Apple App Store (iOS 5.0 of hoger) en op Google Play (Android 2.3 of hoger).

Let op: voor het gebruik van de ondersteuning van mobiele apparatuur moet de DVR zijn aangesloten op internet met de juiste netwerkinstellingen.

VOORZICHTIG SINNOK VICKEN ELIZACIÓN SCHOOL BEET OEMIER

Veiligheidsvoorschriften

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is.

Koppel het product los van de elektrische voeding en van andere apparatuur als er zich problemen voordoen.

Stel het product niet bloot aan water of vocht.

Onderhoud

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot onze klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLAND

KÖNIG

ITALIANO
