MANUALE UTENTE SAS-DVR1004 KONIG

Indice dei contenuti

• Breve manuale descrittivo 57
• Contenuto della confezione 57
• Specifiche Tecniche 58
• Misure di sicurezza 60
• Descrizione prodotto 61
- Pannello anteriore 61
- Pannello posteriore 61
- Telecomando 62
- Mouse 63
• Istruzioni per l'installazione 64
• Istruzioni per l'utente 64
- Accendere il sistema 65
- Menu principale mappa del sito 66
- DISPLAY 67
- RECORD 67
- SEARCH 67
- NETWORK 68
- ALARM 68
- DEVICE 68
- SYSTEM 69
- ADVANCED 69
• Supporto dispositivo mobile 69
• Misure di sicurezza 70
• Manutenzione 70
• Garanzia 70
- Rinunzia 70
- Smaltimento 70

Breve manuale descrittivo

Questo manuale descrive il funzionamento e l'installazione del Registratore Video Digitale e delle Videocamere. Vi preghiamo di fare riferimento al manuale in Inglese completo per ulteriori dettagli riguardo al Registratore Video Digitale(DVR).

• Vi raccomandiamo di leggere questo manuale prima di installare/utilizzare il sistema di videocamera di sicurezza.
• Tenete questo manuale in un posto sicuro per un futuro riferimento.

Contenuto della confezione

SAS-SETDVR35

• 1x DVR: SAS-DVR1004
• 2x videocamere: SAS-CAM1100
• 2x cavi di connessione da 18-metri
• 1x telecomando (incl. 2x batterie AAA)
- 1x mouse USB
• 1x Alimentazione AC/DC

KÖNIG

• 1x cavo HDMI™
  • 1x cavo di alimentazione EU UK
• 1x CD-ROM
  • Guida all'installazione

SAS-SETDVR45

• 1x DVR: SAS-DVR1004
• 4x videocamere: SAS-CAM1100
• 4x cavi di connessione da 18-metri
• 1x telecomando (incl. 2x batterie AAA)
- 1x mouse USB
• 1x cavo HDMI™
• 1x Alimentazione AC/DC
• 1x cavo di alimentazione EU
• 1x cavo di alimentazione UK
- 1x CD-ROM
• Guida all'installazione

SAS-DVR1004/1008/1016

• 1x DVR
  • 1x telecomando (incl. 2x batterie AAA)
• 1x mouse USB
• 1x cavo HDMI™
  • 1x Alimentazione AC/DC
  • 1x cavo di alimentazione EU
  • 1x cavo di alimentazione UK
• 1x CD-ROM
  • Guida all'installazione

SAS-CAM1100/1110

• 1x videocamera
  • 1x cavo di collegamento da 18 metri
• Manuale

SAS-CAM1200/1210

• 1x videocamera
  • 1x cavo di collegamento da 18 metri
• Manuale

Specifiche Tecniche

Video registratore digitale SAS-DVR1004/1008/1016

• Compressione video: H.264
- Sistema video: PAL/NTSC
- Sistema operativo: Linux
• Ingresso video: 4/8/16 canali BCN
• Uscita video: 1 canale BNC/1 canale VGA/1 canale HDMI™ 1080p
• Ingresso audio: 24 canali RCA

KÖNIG

ITALIANO

• Uscita audio: 1 canali RCA
• Risoluzioni VGA: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080
• Risoluzione display: PAL: 960 x 576 @ 25 fps (per canale)
NTSC: 960 x 480 @ 30 fps (per canale)
• Risoluzioni di Modalità PAL D1: 360 x 288 (CIF), 720 x 288 (HD1), 720 x 576 (D1)
registrazione:
Modalità 960H: 480 x 288 (WCIF), 960 x 288 (WHD1), 960 x 576 (WD1)
Modalità NTSC D1: 360 x 240 (CIF), 720 x 240 (HD1), 720 x 480 (D1)
Modalità 960H: 480 x 240 (WCIF), 960 x 240 (WHD1), 960 x 480 (WD1)
• Rateo cornice di registrazione: Modalità PAL (per canale) D1 /modalità 960H: 25 fps Modalità NTSC (per canale) D1/modalità 960H: 30 fps
• Display: Schermo Pieno/quad/PIP/S.E.Q.
• Interfaccia HDD: 1x SATA 3,5 pollici o 2,5 pollici
• Dimensione max. HDD: Fino a 2 TB
• Riproduzione: 4/8/16 canali simultaneamente
• Riproduzione via rete: 4 canali
• Interfaccia di rete: RJ45, 10 m/100 m
- Protocollo di Rete: Supporta TCP/IP, DHCP, DDNS, PPPoE
• Funzione di Rete: Supporta visualizzazione in diretta tramite IE e cellulare
- Porta USB: USB 2.0 per mouse e salvataggio/aggiornamento
• Salvataggio: File AVI tramite flash USB/dischi USB rimovibili/USB CD/rete
• Autorizzazioni: max. 7 utenti
- Funzionamento: Visione Live, Registrazione, riproduzione, ed accesso remoto allo stesso tempo
• Qualità di registrazione: buono/migliore/normale
- Modi di registrazione: Normale/programmata/rilevamento di movimento/registrazione remota
• Pre-registrazione: 3 s
- Modalità di riproduzione: Riproduzione/avanzamento veloce/riavvolgimento veloce/fotogramma per fotogramma
• Riproduzione: Data/tempo/lista dei file
• Tempo di registrazione: 15/30/45/60 min.
• Zona di privacy: si
• Alimentazione: DC 12 V/3 A
• Dimensioni: 300 x 222 x 50 mm
- Peso: 1,5 kg (senza HDD)

KÖNIG

ITALIANO

Videocamera SAS-CAM1100/1110

• Chip immagine: 1/4" CMOS
• Obiettivo: 3,6 mm
• Risoluzione immagine: 700 TVL
• Angolo di visuale: 45°
• LED a infrarossi: 24 pezzi, 5 \~ 10 m
• Sensibilità alla luce: 1,5 lux
• Otturatore elettronico: 1/50 (1/60) \~ 1/100.000 sec.
• Rapporto S/N: > 48 dB
• Guadagno: auto
• Correzione gamma: >0,45
• Protezione: IP66
• Temperatura di funzionamento: -20 °C \~ 55 °C
• Uscita video: 1,0 V p-p/75 Ω
• Voltaggio: DC 12 V
• Dimensioni: 145 x 60 x 55 mm
• Peso (staffa inclusa): 350 g

Videocamera SAS-CAM1200/1210

• Chip immagine: 1/4" CMOS
- Obiettivo: 3,60 mm
• Risoluzione immagine: 700 TVL
• Angolo di visuale: 45°
• LED a infrarossi: 24 pezzi, 5 \~ 10 m
• Sensibilità alla luce: 1,5 lux
• Otturatore elettronico: 1/50 (1/60) \~ 1/100.000 sec.
• Rapporto S/N: > 48 dB
• Guadagno: auto
• Correzione gamma: >0,45
• Protezione: IP66
• Temperatura di funzionamento: -20 °C \~ 55 °C
• Uscita video: 1,0 V p-p/75 Ω
• Voltaggio: DC 12 V
• Dimensioni: 100 x 75 mm
• Peso (staffa inclusa): 250 g

Misure di sicurezza

Non aprire la videocamera o DVR nel caso di malfunzionamento. Questi prodotti dovrebbero essere aperti solo da tecnici qualificati.

Non immergere la videocamere ed il DVR in liquidi.

Non esporre il DVR a pioggia o umidità.

Non esporre la videocamera o il DVR ad alte temperature (vedere le specifiche tecniche).

Non installare il sistema vicino a forti campi magnetici, come altoparlanti. Potrebbe influenzare la resa del sistema.

Descrizione prodotto

Pannello anteriore (SAS-DVR1004)

1. CH1, tocca per selezionare il canale 1
2. CH2, tocca per selezionare il canale 2
3. CH3, tocca per selezionare il canale 3
4. CH4, tocca per selezionare il canale 4
5. ALL, tocca per selezionare (vedere) tutti i canali in 1 schermo (visione quad)
6. PLAY/PAUSA, tocca per avviare la riproduzione o metterla in pausa
7. REC, tocca per avviare la registrazione
8. MENU/ESC, tocca per selezionare il menu o uscire dal menu
9. Tasto selezione:

◀/◀◀ Sposta a sinistra/riavvolgi
▶/▶▶ Sposta a destra/manda avanti
▲ Sposta in su
▼ Sposta in giù

1. HDD, indice drive hard disk
2. PWR, indice alimentazione
3. IR EYE, per ricevere i segnali IR del telecomando
4. Connettore USB per mouse

Pannello posteriore

KÖNIG

ITALIANO

1. Ingresso videocamera
2. Uscita video (composita)
3. Ingresso audio
4. Uscita video (VGA)
5. RS485/sensore/interfaccia allarme (vedere diagramma sotto)
6. Non usato
7. Uscita audio
8. Uscita video (HDMI)
9. Porta Ethernet (LAN)
10. Porta USB (flash drive, hard drive)
11. Ingresso DC 12 V
12. Interruttore di alimentazione

Telecomando

1. Tasto muto: premere per spegnere l'audio.
2. Tasto tutti: premere per selezionare (vedi) tutti i canali sullo schermo 1 (visione quad).
3. Tasti numerici: premere per selezionare il canale o ingresso del numero.
4. Tasto menu: premere per selezionare il menu.
5. Tasto sottomenu: premere per selezionare il sottomenu.

6. Tasti selezione: selezionare le opzioni con i tasti cursore e il tasto seleziona.

7. Tasti riproduci/registra
   Tasto riavvolgi: premere per far tornare indietro il video.
   Tasto riproduci: premere per avviare la riproduzione del video.
   Tasto avanti: premere per far andare avanti il video.
   Tasto registra: premere per registrare il video.
   Tasto pausa: premere per mettere il video in pausa.
   Tasto ferma: premere per fermare il video.

KÖNIG

ITALIANO

Mouse

Clicca sul tasto sinistro del mouse: In modalità blocco menu, inserire il menu pop-up e cliccare su un qualsiasi sottomenu per accedere alla finestra di log-in. In modalità sblocco menu, inserire il menu pop-up, poi cliccare sul tasto sinistro del mouse per accedere direttamente a un qualsiasi sottomenu.

Dopo essere entrati nel menu principale, cliccare sul tasto sinistro per accedere a un sottomenu: in modalità menu (file dettagliato), cliccare sul tasto sinistro per riprodurre un video registrato. Modificare lo stato della casella e sposta l'area di rilevamento.

Cliccare sulla casella combinazione per accedere al menu a tendina: cliccare sul tasto sinistro per eliminare la presenza dell'orario in caso sia attivato.

Cliccare sul tasto sinistro per selezionare i valori nella casella modifiche o nel menu a tendina, e selezionare i caratteri cinesi, i simboli speciali e i caratteri numerici. Si può anche cliccare il tasto sinistro invece di (invio 📋) o (backspace ).

Cliccare sul tasto destro del mouse: In modalità display in diretta, cliccare sul tasto destro per far apparire il menu principale.

Doppio click sul tasto sinistro del mouse: Nella modalità di visione dal vivo o di riproduzione, fare doppio clic con il tasto sinistro per ingrandire lo schermo.

Spostare il mouse: Selezionare il menu oggetto.

Scorrimento del mouse: Far scorrere il mouse per selezionare un'area di movimento se si è in modalità movimento. Far scorrere il mouse per regolare il colore e il volume se si è in modalità menu impostazioni colori.

KÖNIG

ITALIANO

Istruzioni per l'installazione

Istruzioni per l'utente

I capitoli seguenti descrivono alcune delle caratteristiche e funzioni del DVR. Vi preghiamo di fare riferimento al manuale in Inglese completo per ulteriori dettagli riguardo al Registratore Video Digitale. Per le impostazioni di sistema, si raccomanda di utilizzare il mouse.

Nota: possono essere impostate lingue di sistema diverse. Le immagini di questo manuale sono mostrate solo in inglese.

KÖNIG

ITALIANO

Accendere il sistema

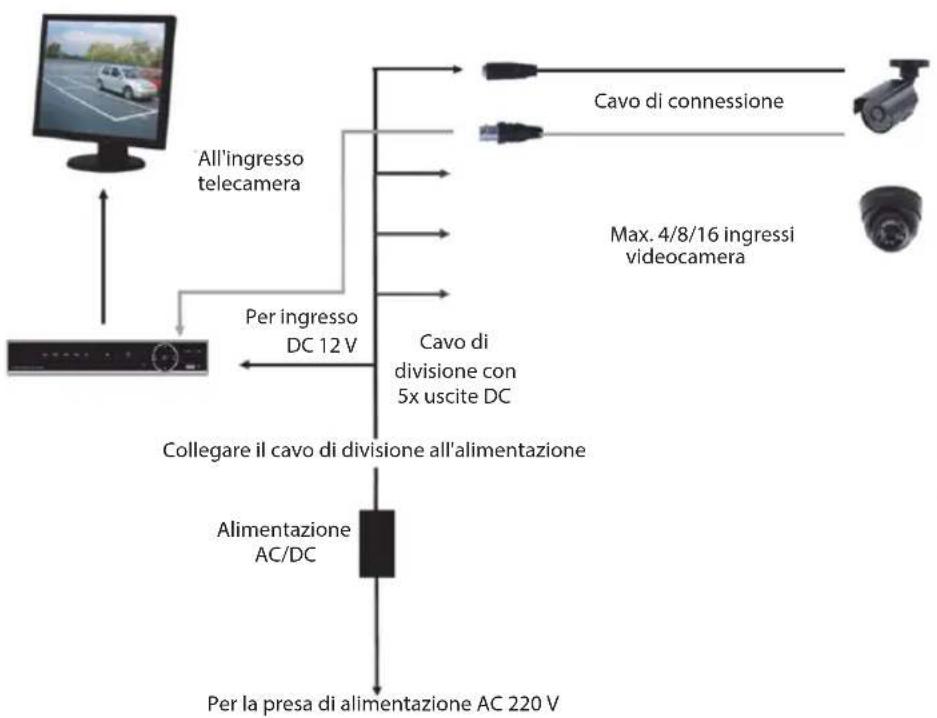

Dopo aver collegato i cavi di connessione della videocamera e del monitor, collegare il cavo di alimentazione al DVR e alla presa. Premere il tasto di alimentazione sul pannello posteriore per alimentare il sistema. Si arriva allo schermo di inizializzazione del sistema.

Una volta terminata l'inizializzazione del sistema, il DVR mostra automaticamente lo schermo della diretta delle videocamere connesse (1, 2, 3 o 4). Questa è la modalità in diretta.

In modalità diretta, cliccare sul tasto menu sul pannello frontale o sul telecomando per arrivare all'interfaccia del menu principale. Altrimenti, cliccare sul tasto destro del mouse per far apparire la barra degli strumenti con le icone del menu principale.

Nel menu principale, si possono controllare le impostazioni di gestione, come la visualizzazione, la registrazione, la rete, la ricerca, il dispositivo, il sistema e le impostazioni avanzate ecc. Vedere la pagina successiva per la mappa del sito del menu principale.

Menu principale mappa del sito

Nota: per le istruzioni seguenti, è previsto che abbiate il controllo del menu principale del DVR attraverso il mouse.

KÖNIG

ITALIANO

DiSPIAy

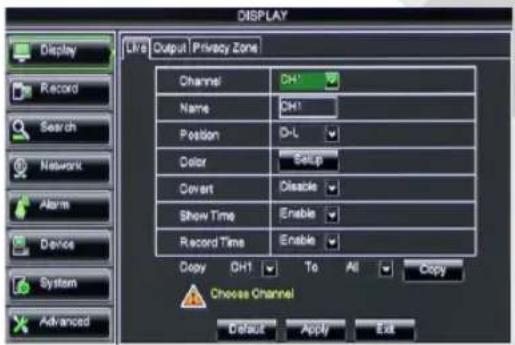

Cliccando su display nel menu principale si accede alla sezione display.

La modalità diretta contiene le impostazioni on-screen e le informazioni per canale per il DVR è in modalità diretta.

L'uscita contiene le impostazioni dell'uscita video del monitor.

Con la zona privacy è possibile impostare 4 zone per canale che non siano visibili per limitazioni della privacy.

RECoRD

Sezione per impostare i parametri di registrazione.

Le impostazioni finali di registrazione definiscono il tempo di registrazione totale con un hard disk di 500 GB.

Con le impostazioni della media, il DVR può registrare fino a 14 giorni, 8 ore al giorno.

SEARCH

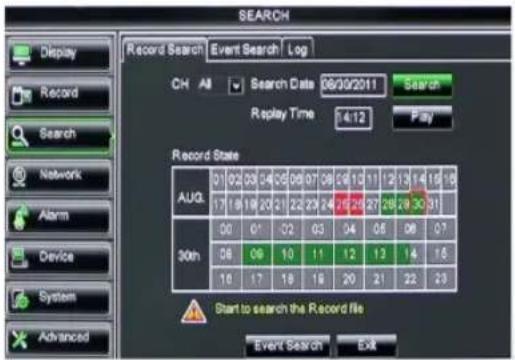

La sezione di ricerca fornisce opzioni per trovare le registrazioni in base alla data, all'orario e all'evento.

L'opzione registro consente di visualizzare le informazioni di registro ricercate.

L'opzione backup esporta tutte le informazioni di registrazione elencate.

KÖNIG

ITALIANO

NETwoRk

Include tutte le impostazioni di rete per integrare il sistema DVR nella rete. Per impostare la rete, è consigliabile avere qualche conoscenza della rete stessa. Contattare il rivenditore o un'altra persona con le conoscenze di rete per assistenza. Per collegare il DVR su internet, alcune impostazioni devono essere regolate nella sezione di rete.

Vi preghiamo di fare riferimento al manuale in Inglese completo per ulteriori dettagli riguardo alle impostazioni di rete.

AIARM

Offre la possibilità di impostare un allarme di movimento per canale. Una volta definiti i parametri, il DVR inizia a registrare se rileva un movimento.

La sezione allarme consente di collegarsi con un rilevatore esterno di movimenti e impostare i parametri relativi.

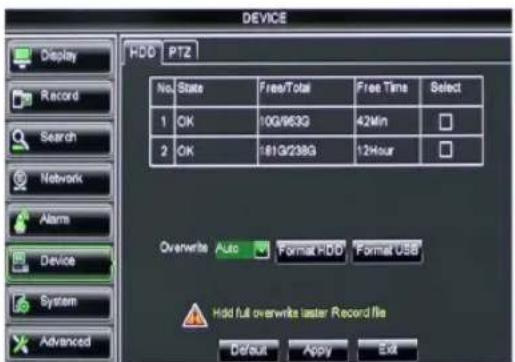

Sezione per informazioni sulla capacità dell'hard disk, le impostazioni pan, tilt e zoom della videocamera.

Fornisce le impostazioni generali per il sistema DVR e i suoi utenti.

ADVANCED

Sezione per le impostazioni di sistema avanzate e aggiuntive.

Supporto dispositivo mobile

Questo DVR supporta uno stream live dalle videocamere al dispositivo mobile, smartphone o tablet. In questo modo, è possibile avere accesso costante al proprio sistema di sicurezza da praticamente ovunque.

Per avere questa possibilità, installare l'app RXCamPro sul dispositivo mobile. È possibile trovare l'app nell'Apple App Store (iOS 5.0 o superiore) e su Google Play (Android 2.3 o superiore).

Nota: per usare il supporto del dispositivo mobile, il DVR deve essere collegato a internet con le corrette impostazioni di rete.

PRECAUZIONI

BISCHOLI SEWISSI ELETTRECH

NON APPIRE

Misure di sicurezza

Per ridurre il rischio di scosse elettriche, il presente dispositivo deve essere aperto SOLO da un tecnico autorizzato, nel caso sia necessario ripararlo.

Scollegare il prodotto dalla rete di alimentazione e da altri apparecchi se dovesse verificarsi un problema.

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione

Pulire il prodotto solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia

Qualsiasi modifica e/o manomissione al prodotto invaliderà la garanzia. Il prodotto non è coperto da garanzia per danni causati da un uso improprio.

Rinunzia

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Smaltimento

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati.
  Non smaltire questo dispositivo elettronico con i rifiuti domestici.
  • Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la gestione dei rifiuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto. La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro sito web: http://www.nedis.it/it-it/

tramite e-mail: [e-mail]

tramite telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi

KÖNIG

ESPAÑOL
