MANUAL DE USUARIO SAS-DVR1004 KONIG

Índice de contenidos

• Acerca de este breve manual descriptivo 71
- Contenidos del envase 71
- Especificaciones técnicas 72
• Precauciones de seguridad 74
- Descripción del producto 75
- Panel frontal 75
- Panel posterior 75
- Mando a distancia 76
- Ratón 77
- Instrucciones de instalación 78
• Instrucciones del usuario 78
- Encender el sistema 79
- Mapa de localización del menú principal 80
- DISPLAY 81
- RECORD 81
- SEARCH 81
- NETWORK 82
- ALARM 82
- DEVICE 82
- SYSTEM 83
- ADVANCED 83
- Soporte para el dispositivo móvil 83
• Precauciones de seguridad 84
- Mantenimiento 84
• Garantía 84
• Renuncia de responsabilidad legal 84
- Eliminación 84

Acerca de este breve manual descriptivo

Este manual describe el funcionamiento y la instalación del Grabador de Vídeo Digital y de las cámaras. Por favor, vea el manual en inglés más amplio si necesita más detalles sobre el Grabador de Vídeo Digital.

• Le recomendamos que lea este manual antes de instalar/usar el sistema de cámaras de seguridad.
• Guarde este manual en lugar seguro para futuras consultas.

Contenidos del envase

SAS-SETDVR35

• 1x Grabador de Vídeo Digital (DVR): SAS-DVR1004
• 2x cámaras: SAS-CAM1100
• 2x cables de conexión de 18 metros
• 1x mando a distancia (2 pilas AAA incluidas)
• 1x ratón USB
• 1x adaptador eléctrico CA/CC

KÖNIG

• 1x cable HDMI™
  • 1x cable de alimentación Europeo & UK
• 1x CD-ROM
  • Guía de instalación

SAS-SETDVR45

• 1x Grabador de Vídeo Digital (DVR): SAS-DVR1004
• 4x cámaras: SAS-CAM1100
• 4x cables de conexión de 18 metros
• 1x mando a distancia (2 pilas AAA incluidas)
• 1x ratón USB
• 1x cable HDMI™
• 1x adaptador eléctrico CA/CC
• 1x cable de alimentación Europeo
• 1x cable de alimentación UK
- 1x CD-ROM
• Guía de instalación

SAS-DVR1004/1008/1016

• 1x Grabador de Vídeo Digital (DVR)
• 1x mando a distancia (2 pilas AAA incluidas)
- 1x ratón USB
• 1x cable HDMI™
• 1x adaptador eléctrico CA/CC
• 1x cable de alimentación Europeo
• 1x cable de alimentación UK
- 1x CD-ROM
- Guía de instalación

SAS-CAM1100/1110

SAS-CAM1200/1210

• 1x cámara
• 1x cable de conexión de 18 metros
• Manual
• 1x cámara
  • 1x cable de conexión de 18 metros
• Manual

Especificaciones técnicas

Grabador de vídeo digital SAS-DVR1004/1008/1016

• Compresión de vídeo: H.264
- Sistema de vídeo: PAL/NTSC
- Sistema operativo: Linux
- Entrada de vídeo: 4/8/16 canales BNC
• Salida de vídeo: 1 canal BNC/1 canal VGA/1 canal HDMI™ 1080p
- Entrada de audio: 2/4 canales RCA

KÖNIG

ESPAÑOL

• Salida de audio: 1 canales RCA
  • Resoluciones VGA: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080
  • Resoluciones de presentación: PAL: 960 x 576 @ 25 fps (cada canal)
  NTSC: 960 x 480 @ 30 fps (cada canal)
• Resoluciones de grabación: Modo D1 PAL: 360 x 288 (CIF), 720 x 288 (HD1), 720 x 576 (D1)
  Modo 960H: 480 x 288 (WCIF), 960 x 288 (WHD1), 960 x 576 (WD1)
  Modo D1 NTSC: 360 x 240 (CIF), 720 x 240 (HD1), 720 x 480 (D1)
  Modo 960H: 480 x 240 (WCIF), 960 x 240 (WHD1), 960 x 480 (WD1)
• Velocidad de fotogramas en grabación: Modo D1 PAL (cada canal)/Modo 960H: 25 fps Modo D1 NTSC (cada canal)/Modo 960H: 30 fps
  • Pantalla: Pantalla completa/cuádruple/PIP/S.E.Q.
  • Interfaz HDD: 1x SATA de 3,5" o 2,5"
  • Capacidad HDD: Hasta 2 TB max
• Reproducción: 4/8/16 canales simultáneamente
  • Reproducción a través de la red: 4 canales
  • Interfaz de red: RJ45, 10 m/100 m
  • Protocolo de Red: Soporta TCP/IP, DHCP, DDNS, PPPoE
• Función de red: Soporta visionado en directo con IE y teléfono móvil
• Interfaz de USB: USB 2.0 para el ratón y para copia de seguridad/actualización de archivos
• Copia de seguridad: Archivos AVI usando memoria flash USB/disco extraíble HDD USB/CD USB/red
  • Autorización: máx. 7 usuarios
• Funcionamiento: Visionado en directo, grabación, reproducción, copia de seguridad y acceso remoto al mismo tiempo
  • Calidad de grabación: Mejor/bueno/normal
• Modos de grabación: Normal/Programado/Detección de movimiento/Grabación a distancia
  • Pre-grabación: 3 seg.
• Modo de reproducción: Reproducción/avance rápido/retroceso rápido/fotograma a fotograma
  Fecha/Hora/Lista de archivos
  • Búsqueda de reproducción:
• Duración de los paquetes de grabación:
• Zonas de privacidad: sí
• Alimentación: 12 V CC/3 A
  • Dimensiones: 300 x 222 x 50 mm
• Peso: 1,5 kg (sin HDD)

KÖNIG

ESPAÑOL

Cámara SAS-CAM1100/1110

• Chip de imagen: CMOS de 1/4"
• Lentes: 3,6 mm
• Resolución horizontal: 700 TVL
- Ángulo de visión: 45°
• LED de infrarrojos: 24 piezas, 5 \~ 10 m
• Sensibilidad a la luz: 1,5 lux
- Obturador electrónico: 1/50 (1/60) \~ 1/100.000 seg.
• Ratio S/N: >48 dB
• Ganancia: automática
• Corrección gamma: >0,45
• Protección: IP66
- Temperatura de funcionamiento: -20 °C \~ 55 °C
• Salida de vídeo: 1,0 V p-p/75 Ω
• Tensión: 12 V CC
• Dimensiones: 145 x 60 x 55 mm
• Peso (con soporte): 350 g

Cámara SAS-CAM1200/1210

• Chip de imagen: CMOS de 1/4"
• Lentes: 3,6 mm
• Resolución horizontal: 700 TVL
- Ángulo de visión: 45°
• LED de infrarrojos: 24 piezas, 5 \~ 10 m
• Sensibilidad a la luz: 1,5 lux
- Obturador electrónico: 1/50 (1/60) \~ 1/100.000 seg.
• Ratio S/N: >48 dB
• Ganancia: automática
• Corrección gamma: >0,45
• Protección: IP66
- Temperatura de funcionamiento: -20 °C \~ 55 °C
• Salida de vídeo: 1,0 V p-p/75 Ω
• Tensión: 12 V CC
• Dimensiones: 100 x 75 mm
• Peso (con soporte): 250 g

Precauciones de seguridad

No abra la cámara ni el DVR en el caso de un fallo de funcionamiento. Estos productos sólo debe abrirlos un ingeniero cualificado.

No sumerja la cámara ni el DVR en ningún líquido.

No exponga el DVR al agua ni a la humedad.

No exponga la cámara ni el DVR a temperaturas altas (vea las especificaciones técnicas).

No instale el sistema en las proximidades de campos magnéticos, como los producidos por los altavoces. Esto puede afectar el funcionamiento del sistema.

KÖNIG

ESPAÑOL

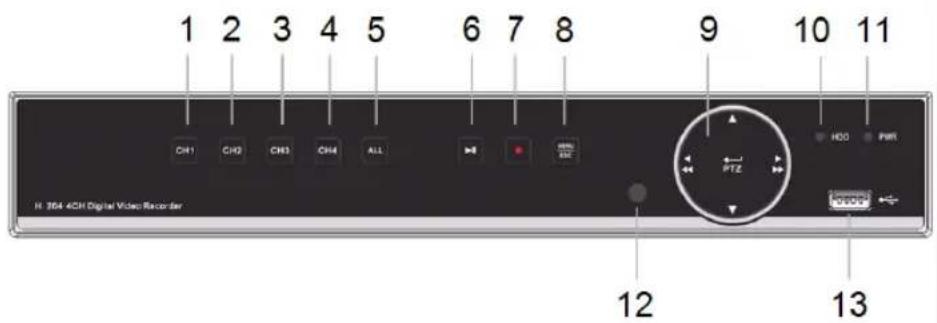

Descripción del producto Panel
frontal (SAS-DVR1004)

1. CH1, toque para seleccionar canal 1
2. CH2, toque para seleccionar canal 2
3. CH3, toque para seleccionar canal 3
4. CH4, toque para seleccionar canal 4
5. ALL, toque para seleccionar (ver) todos los canales en la pantalla (vista cuádruple)
6. PLAY/PAUSE, toque para iniciar la reproducción o hacer una pausa
7. REC, toque para iniciar la grabación
8. MENU/ESC, tocar para entrar o salir del menú
9. Botón de selección:

◀/◀◀ Mover a izquierda/atrás
▶/▶▶ Mover a derecha/adelante
▲ Mover arriba
▼ Mover abajo

1. HDD, indicador de disco duro
2. PWR, indicador de encendido
3. Ventana IR, para recibir las señales IR del mando a distancia
4. Conector USB para el ratón

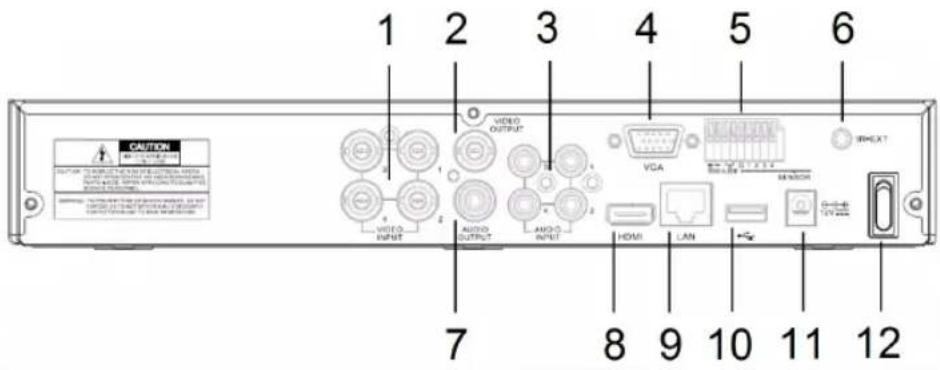

Panel posterior

KÖNIG

1. Entrada de vídeo (cámara)
2. Salida de vídeo (compuesto)
3. Entrada de audio
4. Salida de vídeo (compuesto)
5. RS485/sensor/interfaz de alarma (vea diagrama siguiente)
6. Sin uso
7. Salida de audio
8. Entrada de vídeo (cámara)
9. Ethernet port (LAN)
10. Entrada de vídeo (cámara)
11. DC 12 V input
12. Interruptor de alimentación

Mando a distancia

1. Botón Mute: púlselo para desactivar el sonido.
2. Botón All: Púlselo para seleccionar (ver) todos los canales en 1 pantalla (vista cuádruple).
3. Botones numéricos: úselos para seleccionar el canal o el número de la entrada.
4. Botón Menu: púlselo para seleccionar el menú.
5. Botón Submenu: púlselo para seleccionar el submenú.
6. Botones de selección: seleccione las opciones usando los botones de dirección y el botón botón de selección.
7. Botones de reproducción/grabación Botón Rebobinar: púlselo para retroceder en el vídeo.
   Botón reproducir: púlselo para iniciar la reproducción del vídeo.
   Botón avanzar: púlselo para avanzar en el vídeo.
   Botón grabar: púlselo para grabar el vídeo. Botón pausa: púlselo para hacer una pausa en el vídeo.
   Botón parar: púlselo para parar el vídeo.

ESPAÑOL

Ratón

Hacer clic con el botón izquierdo: Con el menú bloqueado, activa el menú emergente y haciendo clic sobre cualquier opción mostrará la ventana emergente de inicio de sesión. Con el menú desbloqueado, activa el menú emergente y haciendo otro clic sobre cualquier opción entrará directamente en el submenú.

Después de entrar en el menú principal, haga clic con el botón izquierdo para entrar en cualquier submenú: en el menú de archivos detallados, haga clic con el botón izquierdo para reproducir un archivo grabado.

Cambia el estado de las casillas de verificación y del área de detección de movimiento.

Haciendo clic sobre la casilla combinada accederá al menú desplegable: Haga clic con el botón izquierdo para parar el tiempo de permanencia si estuviera activado.

Haga clic botón derecho para seleccionar los valores en las casillas de edición o en los menús desplegables, y seleccionar los caracteres chinos, símbolos especiales y caracteres numéricos. También puede hacer clic sobre el botón derecho en vez del (Entrar 📄) o (Retroceso ).

Hacer clic con el botón derecho: En el modo de visionado en directo, al hacer clic con el botón derecho le aparecerá el menú principal emergente.

Doble-clic con el botón izquierdo: En modo de visualización en directo o reproducción, haga doble clic con el botón izquierdo para maximizar la pantalla.

Mover el ratón: Seleccionar el elemento del menú.

Arrastrar el ratón: Arrastre el ratón para seleccionar un área de

movimiento si está en modo movimiento. Deslice el ratón para ajustar el color y el volumen si está en el modo de configuración del color.

KÖNIG

ESPAÑOL

Instrucciones de instalación

Instrucciones del usuario

Los capítulos siguientes describen algunas de las características y funciones del DVR. Por favor, vea el manual en inglés más amplio si necesita más detalles sobre el Grabador de Vídeo Digital (DVR). Para la configuración del sistema, es recomendable usar el ratón.

Nota: puede seleccionar el idioma del sistema entre varias opciones. Sin embargo, las capturas de pantalla de este manual aparecen en inglés.

KÖNIG

ESPAÑOL

Encender el sistema

Después de conectar los cables de conexión de conexión de las cámaras y el monitor, enchufe el cable de alimentación del DVR a la toma de corriente. Pulse el botón de encendido en el panel trasero para encender el sistema. Entrará en la pantalla de inicialización del sistema.

Tras finalizar la inicialización del sistema, el DVR les mostrará automáticamente la imagen en directo de las cámaras conectadas (1, 2, 3 o 4). Este es el denominado modo en directo.

En el modo en directo, haga clic sobre el botón menú del panel frontal o en el mando a distancia para entrar en la interfaz del menú principal. Como alternativa, haga clic con el botón derecho del ratón para mostrar la barra de herramientas con el icono del menú principal.

En el modo de menú principal, podrá controlar los ajustes de gestión del dispositivo, como la pantalla, grabar, red, búsqueda, dispositivo, sistema y configuración avanzada, etc. Sea la página siguiente para el mapa de localización del menú principal.

Mapa de localización del menú principal

Nota: Para las instrucciones siguientes, asumimos que usa el ratón para controlar el menú principal del DVR.

KÖNIG

ESPAÑOL

DiSPIAy

Haciendo clic sobre esta opción en el menú principal, entrará en la sección de la pantalla. El modo en directo contiene la información/ configuración en pantalla por canal y la configuración del color por canal, si el DVR está en modo en directo.

La opción Salida contiene la configuración para la salida de vídeo hacia el monitor. Con la Zona de privacidad puede establecer 4 zonas por canal que no estarán visibles debido a las restricciones de privacidad.

RECoRD

La sección de búsqueda le ofrece las opciones para buscar grabaciones por día, hora o evento.

La opción registro le permite ver la información del registro que buscó. La opción de 'copia de seguridad' exporta toda la información listada en el registro.

KÖNIG

ESPAÑOL

NETwoRk

Incluye todos los ajustes de red para integrar el sistema DVR en su red.

Para establecer la red, se recomienda tener cierto conocimiento en redes. Por favor, solicite ayuda a su distribuidor o a cualquier persona con conocimiento en redes.

Para conectar el DVR a Internet es necesario realizar algunos ajustes en la sección red.

Por favor, vea el manual en inglés más amplio si necesita más detalles sobre la configuración de la red.

AIARM

Proporciona la opción de establecer una alarma de movimiento por canal. Después de definir los parámetros, el DVR empezará a grabar si detecta cualquier movimiento.

La sección alarma le permite conectar un detector de movimiento externo y estable los parámetros relacionados.

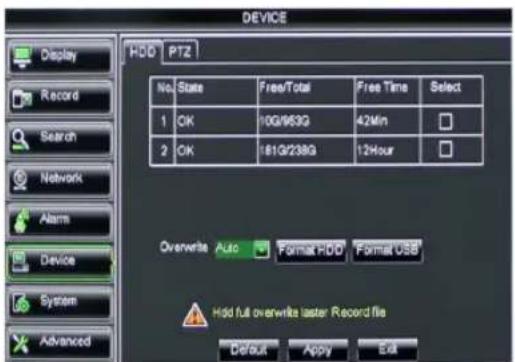

Sección para la información sobre la capacidad del disco duro y la configuración de orientación, inclinación y zoom de la cámara.

Proporciona los ajustes generales para el sistema DVR y sus usuarios.

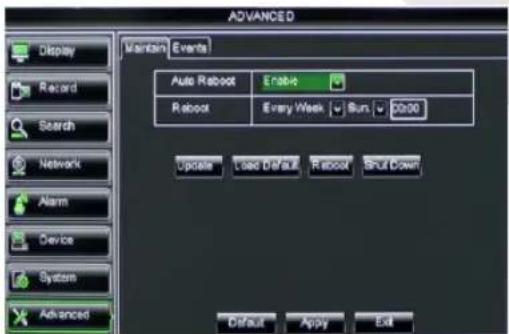

ADVANCED

Sección para la configuración avanzada y ajustes adicionales del sistema.

Soporte para el dispositivo móvil

Este DVR soporta trasmisión en directo desde las cámaras a su dispositivo móvil, como smartphones o tabletas. En este modo, usted puede acceder mientras viaja a su sistema de seguridad prácticamente desde cualquier lugar.

Para poder ver la transmisión, instale la app RXCamPro en su dispositivo móvil. Puede encontrar la app en la Apple App Store (iOS 5.0 o superior) y en Google Play (Android 2.3 o superior).

Nota: Para usar el soporte del dispositivo móvil, el DVR debe de estar conectado a Internet con la correcta configuración de red.

PRECAUCION

RIESGO DE ELECTROCUCION

NO ABRIR

Precauciones de seguridad

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación.

Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema.

No exponga el producto al agua ni a la humedad.

Mantenimiento

Limpie el producto solo con un paño seco.

No utilice disolventes de limpieza ni productos abrasivos.

Garantía

Cualquier cambio y/o modificación del producto anulará la garantía. No podemos asumir ninguna responsabilidad por ningún daño debido a un uso incorrecto de este producto.

Renuncia de responsabilidad legal

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Eliminación

- Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado.

No se deshaga de este producto con la basura doméstica.

- Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.

Este producto se ha fabricado y distribuido de conformidad con todas las normativas y directivas relevantes, válidas para todos los estados de la Unión Europea. También cumple con todas las especificaciones y normativas en el país en el cual se comercializa.

Previa solicitud, podremos proporcionarle la documentación formal. Esta documentación incluye, entre otros: Declaración de conformidad (e identidad del producto), hoja de datos de seguridad del material, informe sobre las pruebas realizadas al producto.

Póngase en contacto con nuestro servicio de atención al cliente para obtener información adicional:

por medio de nuestro sitio web: http://www.nedis.es/es-es/

enviando un correo electrónico: [e-mail]

o llamando por teléfono: [phone] (en horario de oficina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAÍSES BAJOS

KÖNIG

PORTUGUÊS

Índice
