Tipo di prodotto	Registratore vocale digitale
Marca	Konig
Modello	DMR-STICK6
Dimensioni (circa)	10 x 2 x 1 cm
Peso	Circa 20 g
Alimentazione	Batteria agli ioni di litio ricaricabile tramite porta USB
Memoria interna	8 GB (capacità tipica)
Autonomia di registrazione	Circa 20 ore
Formati audio supportati	MP3, WAV
Microfono	Microfono integrato con riduzione del rumore
Altoparlante	Altoparlante integrato
Connettività	USB 2.0
Funzioni principali	Registrazione con un tasto, riproduzione, rilevamento vocale, blocco tasti
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non esporre all'umidità.
Sicurezza	Non smontare. Utilizzare solo il caricabatterie fornito.
Ricambi e riparabilità	Nessun ricambio disponibile. Riparazione da parte di un professionista.
Informazioni generali	Registratore vocale a formato stick, ideale per riunioni e conferenze.

Domande frequenti - DMR-STICK6 KONIG

Qual è l'autonomia della batteria?

L'autonomia è di circa 20 ore di registrazione continua. La batteria si ricarica tramite la porta USB.

Qual è la capacità della memoria interna?

Il DMR-STICK6 dispone di 8 GB di memoria interna, consentendo di memorizzare centinaia di ore di registrazione in qualità standard.

Come trasferire i file audio su un computer?

Collega il registratore a un computer tramite il cavo USB fornito. Appare come un'unità rimovibile. Copia i file MP3/WAV direttamente.

Si può registrare in continuo in modalità rilevamento vocale?

Sì, la modalità rilevamento vocale (VOR) avvia la registrazione automaticamente quando viene rilevato un suono e si ferma in silenzio, risparmiando batteria e spazio.

Come ripristinare il dispositivo in caso di malfunzionamento?

Tieni premuto il pulsante di accensione per 10 secondi per forzare un riavvio. Se il problema persiste, esegui un ripristino dal menu (impostazioni > ripristina).

Qual è la qualità di registrazione disponibile?

Il registratore offre diversi bitrate: MP3 128 kbps (qualità normale) e 256 kbps (alta qualità). Il formato WAV offre una qualità senza perdita.

Il registratore è compatibile con le cuffie?

Sì, dispone di un jack per cuffie da 3,5 mm per l'ascolto privato durante la riproduzione.

Come bloccare i tasti per evitare una registrazione accidentale?

Fai scorrere l'interruttore laterale in posizione 'Hold' per bloccare tutti i tasti. Ripeti per sbloccare.

Qual è la distanza massima di cattura audio?

Il microfono integrato può catturare un suono chiaro fino a circa 5 metri in una stanza silenziosa. La riduzione del rumore migliora la chiarezza.

C'è una garanzia sul dispositivo?

Sì, Konig offre una garanzia di 2 anni dalla data di acquisto. Conserva la prova d'acquisto per eventuali reclami.

MANUALE UTENTE DMR-STICK6 KONIG

Registrazione vocale digitale

1. Registrazione a controllo vocale
2. Modalità ciclo
3. Volume batteria
4. Directory audio
5. Registrazione di alta qualità
6. Registrazione lunga
7. Numero di fi le totali
8. RIPRODUZIONE

9. Registrazione

10. Modalità EQ

11. Quadro di comando
12. Ripetizione A-B
13. Lettura seguente
14. Confronto
15. Modalità MP3
16. Blocco tasti
17. Modalità audio
18. Display digitale

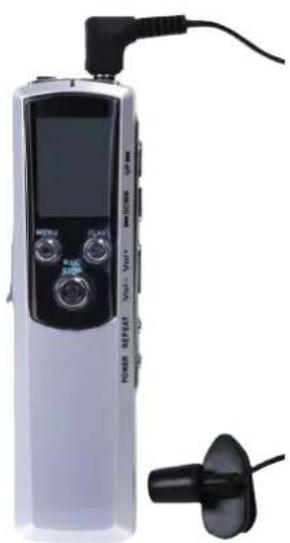

1.2 Funzione dei tasti

1. SU: precedente/riavvolgimento rapido
2. GIÙ: successivo/avanzamento rapido
3. VOL+: Aumentare volume
4. VOL-: Ridurre volume
5. A-B: Ripetere/Cancellare
6. Alimentazione: On/Off/Tempo
7. MENU: Menu/interruttore modalità
8. PLAY (RIPRODUCI): Riproduzione/Pausa

9. REC/STOP: Registrare/Arrestare

10. Jack MIC esterno

11. MIC interno
12. Jack cuffi e
13. Schermo display
14. Interfaccia USB
15. Altoparlante interno
16. HOLD: Blocco tasti

17. Coperchio batteria

18. Memoria interna a grande capacità, da usare come hard disk mobile (1G/2G).

19. 3 directory di fi le audio (A, B, C) per registrare enormi quantità di dati audio.
20. Riproduzione musica in vari formati (es. MP3, WMA e ADPCN).
21. Funzione controllo vocale (VOR) 2 formati di registrazione (SP e LP);

memoria\Formato	1GB 2GB	Osservazioni
SP 4160 min 8320 min Nessuna funzione VOR
LP 16640 min 33280 min Nessuna funzione VOR
SP+VOR 4160 min 8320 min			Funzione VOR
LP+VOR	16640 min	33280 min	Funzione VOR

1. Modalità ciclo: Not (nessun ciclo) One (ciclo singolo) All (tutti i cicli).
2. 5 modalità bilanciamento riproduzione: NATURL (normale), DBB (heavy bass) JAZZ (jazz) DISCO (disco) CLASSOL (classica).
3. Modalità ripetizione (A →B): Riprodurre più volte una determinata sezione del fi le audio.
4. Lettura seguente e Confronto: In modalità riproduzione MP3.
5. Controllare il tempo di registrazione residuo.
6. Cancellare: Cancellare un singolo file musicale MP3 o un file audio oppure tutti i file presenti

nella corrente directory.

1. Orologio: Controllare il tempo corrente.
2. Registrazione telefonica.
3. Regolazione del volume a 32 livelli.
4. Altoparlante incorporato.

5. Allarme energia in esaurimento.

6. Connessione USB 2.0 ad alta velocità, per facilitare il rapido caricamento/scaricamento

7. Blocco tasti: Attivare il tasto HOLD per bloccare tutti i tasti in tutte le modalità di funzionamento.

Dispositivo batteria

1) Aprire il coperchio della batteria.
2) Installare una batteria AAA rispettando la polarità corretta dell'elettrodo positivo/negativo. Chiudere il coperchio della batteria.
3) Accendere per controllare l'energia residua della batteria. In caso di energia in esaurimento, il sistema visualizza automaticamente un messaggio di "Lo batt" e disattiva il registratore vocale. In caso di energia in esaurimento durante la registrazione o la pausa, il sistema visualizza automaticamente il messaggio "Lo batt", salva il fi le di registrazione corrente e disattiva la registrazione. La scala di misurazione dell'energia risulta completa quando vi è una quantità di batteria suffi ciente e decresce gradualmente in proporzione alla riduzione del volume della batteria.
4) Al grado <2 di energia della batteria, la chiavetta di registrazione arresta la registrazione e si spegne a causa dell'energia insuffi ciente per il funzionamento delle funzioni interne. Ridurre il volume dell'audio oppure utilizzare le cuffie per la riproduzione. La durata della batteria varia in base al tipo di batteria e al volume di riproduzione.

Avvertenza:

1. Durante l'esecuzione, non estrarre la batteria e/o in presenza del simbolo Busy non estrarre il cavo di connessione USB con il PC, per evitare gravi conseguenze (ad esempio problemi o perdita di programmi e impossibilità di accendere).

Funzionamento

Accensione/Spegnimento e controllo tempo:

- Accensione/Spegnimento: Attivare il tasto HOLD prima di installare la batteria. La registrazione si avvierà automaticamente dopo l'installazione della batteria. Tenere premuto il tasto "POWER" per 2 secondi nello stato spento per avviare la registrazione, visualizzare la capacità della memoria, visualizzare il tempo corrente, inserire la modalità di standby registrazione.

Se non si agisce su alcun tasto per 2 minuti di modalità standby, avviene lo spegnimento automatico. Per spegnere durante il tempo normale, tenere premuto il tasto "POWER" per più di 2 secondi.

- Controllo tempo: Nello stato di arresto, premere il tasto "POWER" per richiedere il tempo corrente (per visualizzare in successione Anno, Mese, Giorno, Ora, Minuti) e tornare automaticamente nello stato di arresto.

Registrazione

1) Modalità registrazione:

- Accendere il registratore. Innanzitutto avviare la modalità di registrazione (visualizzare l'indicazione "REC"). (Premere il tasto "MENU" per commutare le modalità tra registrazione, audio e MP3). Nello stato di arresto della modalità di registrazione, premere il tasto "VOL+" o il tasto "VOL-", per commutare tra la modalità di registrazione e la funzione VOR (LP: Registrazione lunga, SP: Registrazione di alta qualità, VOR: Avviare la funzione VOR, Nessun VOR: Disattivare la funzione VOR):

Modalità di registrazione SP:Modalità di registrazione LP:Modalità di registrazione SP+VORModalità di registrazione LP+VOR

2) Avvio/Pausa/Arresto registrazione:

- Nello stato di arresto della modalità di registrazione, premere il tasto “REC/STOP” per avviare la registrazione (schema a destra).

- Nello stato di registrazione premere il tasto "PLAY" per mettere in pausa la registrazione; quindi premerlo di nuovo per continuare la registrazione.

- Nello stato di registrazione/pausa, premere il tasto "REC/STOP" per arrestare la registrazione.

1. Prima di riprodurre il file di registrazione: terminare la registrazione, premere il tasto "PLAY" per riprodurre il fi le appena registrato. Al termine della riproduzione, si torna automaticamente allo stato di standby registrazione.

Esecuzione

(Comprendente riproduzione, pausa, arresto, avanzamento veloce, riavvolgimento veloce, riproduzione selettiva, volume, ciclo, ripetizione A-B)

(1) Premere il tasto "MENU", passare allo stato di arresto audio e quindi premere il tasto "PLAY" per avviare la riproduzione del fi le registrato.

(2) Nello stato di registrazione, premere il tasto "PLAY" per mettere in pausa la riproduzione.
(3) Nello stato arresto/pausa, premere il tasto "PLAY" per avviare/continuare la riproduzione. Nello stato di riproduzione/pausa, premere il tasto "REC/STOP" per arrestare la riproduzione.
(4) Nello stato di riproduzione, tenere premuto il tasto "GIÙ" per riprodurre in avanzamento veloce.
(5) Nello stato di riproduzione, tenere premuto il tasto "SU" per riprodurre in riavvolgimento veloce.
(6) Nello stato di riproduzione/arresto, premere il tasto “GIÙ” per riprodurre selettivamente/selezionare il successivo fi le di registrazione (o il primo in caso sia già l'ultimo). Nello stato di riproduzione/arresto, premere il tasto “SU” per riprodurre selettivamente/selezionare il precedente file di registrazione (o l'ultimo in caso sia già il primo).

(7) Regolazione volume.

Nello stato di riproduzione, premere il tasto "VOL+" o "VOL-" per aumentare o ridurre velocemente il volume (a 32 livelli).

(8) Modalità ciclo.

Durante la riproduzione, premere il tasto “MENU” per inserire l'opzione della modalità ciclo e visualizzare “REP”; premere il tasto “SU” o “GIÙ” per selezionare Tutti i cicli, Ciclo singolo e Nessun ciclo (nello schermo non appare alcuna icona di richiesta).

Uscire da questa impostazione: premere il tasto “PLAY” o non premere alcun tasto per 8 secondi. Il sistema salverà nella posizione attuale e tornerà allo stato di riproduzione.

(9) Ripetizione (A-B).

Nello stato di riproduzione, premere il tasto “REPEAT” per inserire la modalità ripetizione A-B. Si accenderà l'icona “A-B” e verrà impostato il punto di inizio; premere di nuovo il tasto “REPEAT” per selezionare il punto fi nale B della ripetizione e riprodurre continuamente il contenuto tra i punti A e B. Premere il tasto “REPEAT” per uscire dalla modalità di ripetizione A-B.

Nella modalità di ripetizione A-B, premere il tasto “SU” o “GIÙ” per azzerare il punto iniziale/fi nale della ripetizione.

(10)Cancellare.

At stato di arresto, tenere premuto il tasto “REPEAT” per inserire lo stato di cancellazione; premere il tasto “VOL+” o “VOL-” per selezionare la cancellazione di uno o di tutti i fi le, premere il tasto “PLAY” per confermare la cancellazione. Premere il tasto “REC/STOP” per annullare la cancellazione e tornare allo stato di arresto.

Riproduzione MP3

(1) Nello stato di arresto audio, premere il tasto MENU per commutare nella modalità MP3. #008: La musica attualmente in riproduzione corrisponde al primo; 003'58" è il tempo di riproduzione.

(2) Modalità riproduzione:

• Riproduzione: premere il tasto “PLAY” per avviare la riproduzione e visualizzarne l'avanzamento.
• Pausa: Nello stato di riproduzione, premere il tasto "PLAY" per ottenere che il simbolo "PAUSE" lampeggi e mettere il pausa la riproduzione; premere il tasto "PLAY" per proseguire la riproduzione.
• Arresto: Nello stato di riproduzione, premere il tasto "REC/STOP" per arrestare la riproduzione e premere il tasto "MENU" per commutare la modalità.
• Avanzamento/Riavvolgimento veloce: Durante la riproduzione, tenere premuto il tasto "GIÙ" o "UP" per far avanzare o retrocedere velocemente la riproduzione.
  • Regolazione del volume: Con le stesse modalità della riproduzione audio.
• Cancellare: Con le stesse modalità della riproduzione audio.
  • Modalità ciclo: Con le stesse modalità della riproduzione audio.
• Modalità EQ: Nello stato di riproduzione, tenere premuto il tasto "MENU" per inserire lo stato dell'opzione modalità EQ; premere il tasto "SU" o "GIÙ" per selezionare la modalità EQ: (5 Modalità EQ: Eq-01: normale, Eq-02: DBB, Eq-03: JAZZ, Eq-04: DISCO, Eq-05: CLSS). Premere il tasto "PLAY" per uscire dalla modalità menu. Se non si preme alcun tasto per 8 secondi, il sistema salva le impostazioni correnti e torna allo stato di riproduzione.
• Ripetizione (A-B): Con le stesse modalità della riproduzione audio.
  • Lettura seguente e Confronto:

Questa funzione è particolarmente utile nei programmi relativi a corsi di lingue. Consente di ascoltare una determinata sequenza del fi le audio (Ripetizione A-B) e quindi registrarsi mentre si ripete quanto detto prima (Lettura seguente "FOL"). In modalità "Confronto" (CMP), il lettore ripeterà quindi la sequenza preselezionata e la propria sequenza registrata. In tal modo è possibile confrontare la propria pronuncia rispetto a quella del programma del corso e, di conseguenza, migliorarla.

1. Selezionare la sequenza da ripetere, secondo le indicazioni descritte dal punto A al punto B (modalità Ripetizione A-B).
2. Mentre viene ripetuta la sequenza, premere il pulsante RIPETIZIONE per attivare la modalità (FOL). Il registratore ora registrerà quello che viene detto.

3. Premere di nuovo il tasto RIPETIZIONE per procedere alla modalità CONFRONTO (CMP). Ora il lettore ripeterà innanzitutto la sequenza preselezionata (Ripetizione A-B), quindi la parte registrata.

4. Premere di nuovo il tasto RIPETIZIONE per uscire e tornare al normale stato di riproduzione.

Blocco tasti

Commutare il tasto HOLD nella posizione di blocco (simbolo del lucchetto), per ottenere l'assenza di reazione ad eventuali pressioni fi no a quando non viene sbloccata la posizione HOLD. Nello stato di posizione bloccata su off, tenere premuto il tasto "POWER" per cercare di riaccendere la chiavetta di registrazione; spegnere dopo il messaggio HOLD.

Impostazione menu

Nello stato di arresto, tenere premuto il tasto “MENU” per inserire la modalità Impostazione [comprendente SET DIR/SET TIME/REC MODE/VOR SENSE/SET EQ/SET REP/SEE SPACE). Durante l'impostazione, premere il tasto “SU/GIÙ” per cambiare la directory impostata, premere il tasto “VOL+” o “VOL-” per regolare il parametro, premere il tasto “PLAY” per confermare la scelta, premere il tasto “REC/STOP” per tornare al livello superiore della directory (fi no al ritorno allo stato di arresto).

A: Directory audio: Nello stato di arresto, tenere premuto il tasto "MENU" per inserire la modalità Impostazione e visualizzare SET dir, premere il tasto "PLAY" per inserire l'impostazione Directory audio, premere il tasto "VOL+" o "VOL-" per cambiare directory e premere il tasto "PLAY" o "REC/STOP" per confermare e tornare automaticamente alla modalità Impostazione.

B: Impostazione del tempo: Nello stato modalità Impostazione, premere il tasto “SU” o “GIÙ” per selezionare SET TIME, premere il tasto “PLAY” per inserire l'impostazione dell'anno e premere il tasto “VOL+” o “VOL-” per regolare l'anno; premere il tasto “GIÙ” per inserire l'impostazione del mese e premere il tasto “VOL+” o “VOL-” per regolare il mese; premere il tasto “UP” o “GIÙ” per cambiare l'opzione impostata. Impostare il giorno, l'ora e i minuti utilizzando lo stesso metodo appena descritto. Premere il tasto “PLAY” o “REC/STOP” per confermare e tornare automaticamente alla modalità Impostazione.

C: Modalità registrazione: Nello stato modalità Impostazione, premere il tasto "UP" o "GIÙ" per selezionare REC MODE, premere il tasto "PLAY" per inserire l'opzione di modalità registrazione (comprendente SP, LP, SP+VOR e LP+VOR): premere il tasto "VOL+" o "VOL-" per cambiare modalità di registrazione, premere il tasto "PLAY" o "REC/STOP" per confermare e tornare automaticamente allo stato modalità Impostazione.

D: Impostazione di sensibilità della registrazione con controllo vocale: Nello stato modalità Impostazione, premere il tasto "SU" o "GIÙ" per selezionare VOR SENSE, premere il tasto "PLAY" per inserire la sensibilità di registrazione VOR, premere il tasto "VOL+" o "VOL-" per modifi care la sensibilità, premere il tasto "PLAY" o "REC/STOP" per confermare e tornare automaticamente allo stato modalità Impostazione.

E. EQ: Nello stato modalità Impostazione, premere il tasto "SU" o "GIÙ" per selezionare SET EQ, premere il tasto "PLAY" per inserire l'Impostazione EQ, premere il tasto "VOL+" o "VOL-" per modificare la modalità EQ (5 modalità, impostazione predefinita normale) e premere il tasto "PLAY" o "REC/STOP" per confermare e tornare automaticamente allo stato modalità Impostazione.

F. Replica: Nello stato modalità Impostazione, premere il tasto "SU" o "GIÙ" per selezionare SET REP, premere il tasto "PLAY" per inserire l'Impostazione modalità riproduzione, premere il tasto "VOL+" o "VOL-" per modifi care la modalità di riproduzione (3 modalità: Normale, Ripeti singolo, Ripeti tutto, con impostazione predefi nita Normale), premere il tasto "PLAY" o "REC/STOP" per confermare e tornare automaticamente allo stato modalità Impostazione.

G. Controllare il tempo di registrazione residuo: Nello stato modalità Impostazione, premere il tasto "SU" o "GIÙ" per selezionare SEE SPACE, premere il tasto "PLAY" per controllare il tempo di registrazione residuo nella modalità registrazione corrente (ovvero il valore visualizzato nella riga inferiore) e premere il tasto "PLAY" o "REC/STOP" per tornare automaticamente allo stato modalità Impostazione.

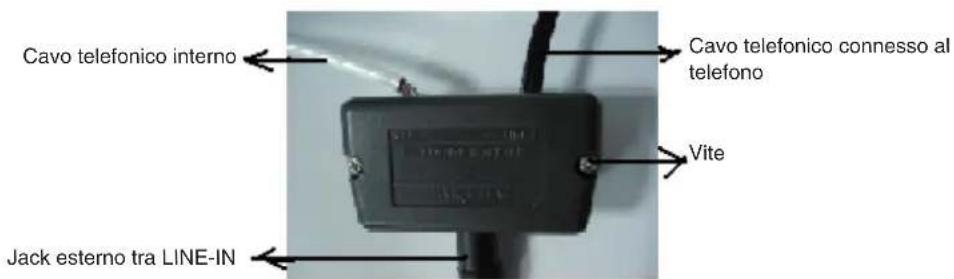

Cassetta di giunzione

1. Collegare la cassetta di giunzione con il cavo telefonico interno, al cavo del telefono connesso e al cavo LINE-IN. Quindi collegarla alla chiavetta di registrazione (attenendosi allo schema).

2) Dopo aver inserito lo stato di registrazione, premere il tasto Record per registrare la telefonata.

Caricamento/Scaricamento di fi le USB (disco rimovibile):

1) Quando si collega il lettore a un PC tramite il cavo USB in dotazione, il sistema interromperà automaticamente l'operazione in corso e cercherà di collegarsi al PC. Appena il dispositivo viene rilevato dal PC, sarà visualizzato come nuovo "Disco rimovibile" in "Risorse del computer". Ora il registratore vocale è connesso al PC. Vedere la schermata

2) Caricamento/Scaricamento: Dopo la rilevazione del disco rimovibile, caricare/scaricare il file MP3/WMA o altri fi le attraverso la funzione di copia.
3) Se si fi nisce di scaricare/caricare dal PC, è possibile scollegare il cavo USB o premere il tasto MENU per passare alla normale modalità di funzionamento del registratore.
4) Al momento del trasferimento tra il disco e il PC, il sistema invia il messaggio Busy e non è possibile scollegare la connessione, per evitare la perdita di dati.

Note: L'installazione degli strumenti e il trasferimento dei dati sono descritti in dettaglio nel CD-ROM.

I. Accessori

1. Cavo USB (1)
2. Cuffi a ad alta fedeltà (1)
3. CD-ROM (1)
4. Istruzioni (1)

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: KONIG

Modello: DMR-STICK6

Descrizione: Registratore vocale digitale

è conforme ai seguenti standard:

EMC: EN 55022: 2006

EN 55024: 1998 + A1 : 2001 + A2: 2003

Secondo le disposizioni della direttiva 2004/108/EC.

's-Hertogenbosch, 3 marzo 2008

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Se occorre assistenza, il prodotto deve essere aperto ESCLUSIVAMENTE da un tecnico autorizzato.

Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o marchi registrati appartenenti ai rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
