Producttype	Afzuigkap of recirculatiekap
Merk	DE DIETRICH
Model	DHD796X
Gebruiksversie	Buitenafvoer of binnenrecirculatie (met koolstoffilter)
Elektrische voeding	230 V ~ 50 Hz (controleer typeplaatje)
Verlichting	2 halogeenlampen 12 V - 20 W max, type G4
Bediening	Aanraaktoetsen met gekleurde lichtbalk (BLAUW, AMBER, ROOD)
Afzuigsnelheden	3 snelheden + intensief (duur 5 min)
Indicator filterverzadiging	Alarm koolstoffilter (AMBER knippert na 160 u)
Vetfilter	Metalen, vaatwasserbestendig (maandelijks)
Actief koolstoffilter	Optioneel voor recirculatieversie, wasbaar (om de 2 maanden), vervanging elke 3 jaar
Minimale veiligheidsafstand	50 cm voor elektrisch fornuis, 65 cm voor gas of gemengd
Materiaal	Roestvrij staal / glas (afhankelijk van ontwerp)
Telescopische schoorsteen	Ja, in hoogte verstelbaar
Beoogd gebruik	Alleen huishoudelijk
Onderhoud	Regelmatige reiniging binnen/buiten minstens een keer per maand
Reserveonderdelen	Gecertificeerde originele onderdelen verkrijgbaar bij de klantenservice
Garantie	Raadpleeg consumentenservice
Gewicht	Ongeveer 15 kg (schatting)

Veelgestelde vragen - DHD796X DE DIETRICH

Hoe installeer ik de afzuigkap in recirculatieversie?

Voor de recirculatieversie moet u een actief koolstoffilter en een deflector op de steun monteren. De dampen worden gerecirculeerd via de bovenste luchtafvoer. Het koolstoffilter moet worden besteld als het niet is meegeleverd.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor een elektrisch fornuis en 65 cm voor een gas- of gemengd fornuis. Houd u strikt aan deze afstand voor de veiligheid.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet eenmaal per maand worden gereinigd, met de hand met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Wassen in de vaatwasser kan het filter verkleuren zonder de prestaties te beïnvloeden.

Hoe vervang ik een halogeenlamp?

Koppel het apparaat los, laat de lampen afkoelen. Gebruik een kleine schroevendraaier om de bescherming te verwijderen. Vervang door een halogeenlamp 12 V - 20 W max, type G4, zonder de lamp met uw vingers aan te raken. Sluit het plafondpaneel door vast te klikken.

Wat te doen als de afzuigkap niet werkt?

Controleer of er geen stroomuitval is en of er een snelheid is geselecteerd. Als de kap tijdens het gebruik stopt, controleer dan ook de stroomonderbreker. Bij aanhoudende problemen, 5 seconden loskoppelen en weer aansluiten, of neem contact op met de klantenservice.

Hoe activeer ik de timer van snelheid 1?

Om de timer te activeren, drukt u minstens 2 seconden op de snelheidverlagingsknop. De kap werkt dan 10 minuten op snelheid 1 en schakelt daarna uit. De lichtbalk knippert blauw.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter kan om de 2 maanden worden gereinigd (wassen op 65 °C in de vaatwasser en daarna 10 min drogen in de oven op 100 °C). Het kussen moet elke 3 jaar worden vervangen of als het beschadigd is.

Hoe reset ik het alarm van het koolstoffilter?

Om het alarm voor verzadiging van het koolstoffilter (knipperend AMBER-signaal na 160 u) te resetten, zet u de kap in de OFF-stand en houdt u de OFF motorknop 3 seconden ingedrukt tot de lichtbalk blauw knippert.

Kan ik de afzuigkap gebruiken zonder de vetfilters?

Nee, gebruik de afzuigkap nooit zonder correct gemonteerde vetfilters. Dit levert brandgevaar op en beschadigt het apparaat.

Wat te doen bij een storing of behoefte aan reserveonderdelen?

Neem contact op met een erkende DE DIETRICH-professional. Vermeld de volledige referentie (model, type, serienummer) op het typeplaatje. Vraag om gecertificeerde originele reserveonderdelen.

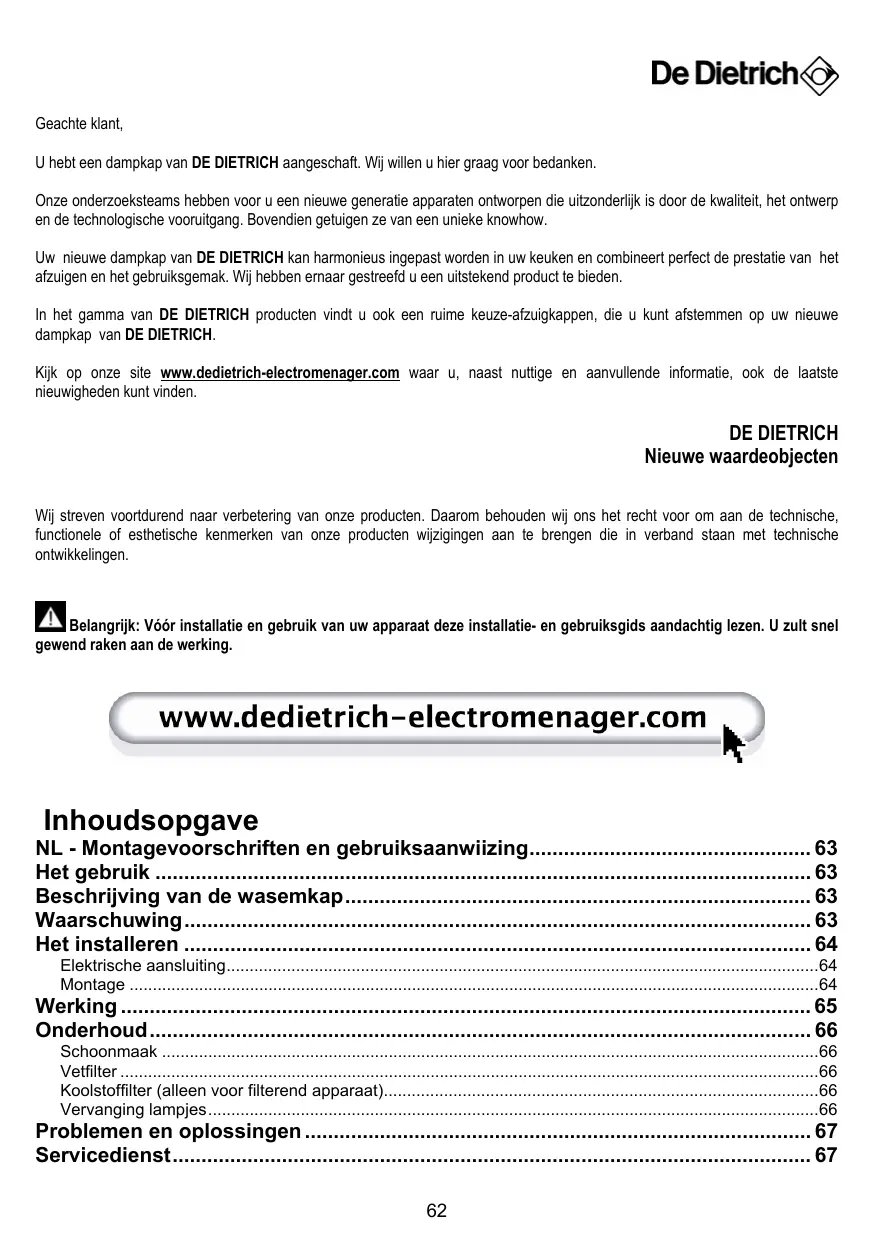

GEBRUIKSAANWIJZING DHD796X DE DIETRICH

NL Montagevoorschriften en gebruiksaanwijzingen

U hebt een dampkap van DE DIETRICH aangeschaft. Wij wollen u hier graag voor bedanken.

Onze onderzoeksteams haben voor u een neue generatie apparaten ontworpen die uitzonderlijk is door de kwaliteit, het ontwerp en de technologische vooruitgang. Bovendien getuigen ze van een uneke knowhow.

Uw neue dampkap van DE DIETRICH kan harmonieus ingepast worden in uw keulen en combineert perfect de prestatie van het afzuien en het gebruiksgemak. Wij hebben ernaar gestreefd u een uitstekend product te bieden.

In het gamma van DE DIETRICH producten vindt u ook een ruime keuze.afzuigkappen, die u kunt afstemmen op uw nieuwe dampkap van DE DIETRICH.

Kijk op unsere site www.dedietrich-electromenager.com waar u, naast nuttige en aanvullende informatatie, ook de LASTNieuwigheden kutn vinden.

DE DIETRICH

Nieuwe waardeobjecten

Wij streven voortdurend waar verbetering van onderne producten. Daarom behouden wij ons hetrecht voor om aan de technische, functionele of esthetische kenmerken van onderne producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk: Vór installmente en gebruik van uw apparaat deze installmentie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

www.dedietrich-electromenager.com

Inhoudsopgave

NL - Montagevoorschriften en gebruiksaanwiizing 63

Het gebruik 63

Beschrijving van de wasemkap 63

Waarschuwing 63

Het installeren 64

Elektrische aansluiting 64
Montage 64

Werking 65

Onderhoud 66

Schoonmaak 66
Vetfilter 66
Koolstofffilter (alleen voor filterend apparatus) 66
Vervanging lampjes 66

Problemen en oplossingen 67

Servicedienst 67

NL - Montagevoorschriften en gebruiksaanwizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. dedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het nicht inucht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Het gebruik

De wasemkap is ontworpen voor het afzuiigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De kap is vervaardigd voor gebruik in de afzuiqversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd). afb.6

Opgelet!

Als de wasemkap reeds is voorzien van een koolstofffilter dan moet u dit verwijdenen.

Filtrerende versie

Als het Niet mogelijk is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weeer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijn en bevestigingsbandjes Niet meegeleverd). aff. 6-7

Opgelet!

Als de wasemkap is geleverd zonder koolstofffilter, dan moet u er een bestellen en aanbrengen voor de ingebruikname.

Beschrijving van de wasemkap afb.1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogeenlamp
5. Telescopische schouw
6. Luchtuitgang (alleen voor gebruik als filterend apparaat)

Waarschuwing

Bewaar deze gebruikshandleiding bij het apparaat. Indien het apparaat aan een andere person verkocht of overgedragen worden, moet deze handleiding ook meegeleverd worden.

Lees deze handleiding aandachtig door alvorens het apparaat te installereren of te gebruiken, er zichen belangrijke inlichtingen over de veilighheid voor uzelf en voor degenen die dit apparaat installereren of gebruiken.

Dit apparaat is ontworpen om in een keuken, voor gewoon huishoudelijk gebrukt, geinstalleerd te worden.

Gebruik dit apparaat Niet voor handels-, industrièle of voor andere Niet voorziene doeleinden.

Wijzig de kenmerken van dit apparaat Niet. Het zou zeer gevaarlijke gezelgen hunnen hebben.

Het gebruik van dit apparaat op een brandstof kookvlak (hout, kolen) is nicht toegestaan.

In het geval dat de keulen verwarmd worden door een aan een haard (bijv. een kachel) aangesloten apparaat, moet de afzuigkap in de filterende versie geinstalleerd worden. Gebruik de kap Niet zonder vetfilters.

Gebruik voor het reinigen van Uw apparaat geen stoom- of hagedrukreiners (om veriligeidsredenen).

Attentie! Het apparaat Niet aan het stroomnet aansluten voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektricitetsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Dit apparaat mag nicht worden gebrukt door kinderen of door Personen met beperkte sensorische of geestelijke capacititäten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去 alsijd gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOoit als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder dewasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algtd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Het installeren

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektostel een grotere afstand worden aangegeven要去 hiermee rekening worden gezhonden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voerschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is delez nicht goed te bereiken, dan moet er een tweeolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentatie normen.

Attentie: alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of.Deze goed functioneert, controllere aktijd of de voedingskabel goed gemonteerd is.

Montage afb. 5-6-7

Voor de installment:

• Controller of het aangeschalte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Om de montage te vergemakkelijnen raden we aan tijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd können worden, en dus hieronder beschreiben, te verwijdenen.
• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuiigkap als filterend apparaat gezruikt worden.
• Controller of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (), garantiebewijs () enz.), indien deze voorwerpen aanwezigং haal ze eruit en bewaar zegoed.
• Indien möglichk, ontkoppel en verwijder de meubelen onder en rond de installmente ruimte om de weiterwand / het plafond gemakkelijk te bereiken. Indien nicht möglichk alle betreffende onderden afdekken om deze te beschemen. Kies een vlak oppervlak plaats een aftscherming enzet hierop de wasemkap en de meegeleverde onderdelen.
  Koppel de wasemkapijdens het makev van de elektrische aansluiting af van het elektrciteitsnet via de

hoofdschakelaar in uw woning.

• Controller tevens of er in de buurt van de installmentie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de möglichkheid bestaat voor de verbinding aan een rookafoer maar buiten (alleen voor het afzuiigende apparaat).
  Voer alle nodige werkzaamheden op de muuruit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetijken contact opgenommen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialien geschikt zijn voor het type muur/plafond. Het muur/plafond要去 stevig genoeg� om het gewicht van de kap te honden.

Attentie! De schouw is bestemd voor de installmentie in de filterende versie.

In enkele uitvoeringen is het mogelijk, om de wasemkap als zuigapparaat te gezebruiken, het bovenste schouwdeel ondersteboven teplaatsen en in het onderste schouwdeel te voeren zodate de uitsparingen voor de luchtafvoer Niet meer zichtaar bijn. De schouwen waarbij diezo handling mogelijk is+zijn herkenbaar door de aanwezigheid van hechtpunten aan de beugel G ook aan de onderkant van de bovenste schouw.

1. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijin van het apparaat; dit vergemakkelijk de installmentie.
2. Houd de boormal gegen de muur: de verticale middellij op de boormal要去 corresponderen met de middellij die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap.
3. Houd de draagbeugel gegen de boormal en LAST hem samenvallen met de rechthoek die getekend is met een stippellijn, teken de twee externe gaten en boor deze (teken en boor ook de bovenste gaten - 3a), haal de boormal weg, steek 4 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5 × 45 ~mm .
4. Hang de wasemkap aan de beugel.
5. Regel de afstand van de wasemkap tot de muur.
6. Regel de horizontally positie van de wasemkap.
7. Verwijder het koolstofffilter frame (zie ook afb. 3); teken met een potlood het gat om de wasemkap definitief vast te zetten.
8. Haal de wasemkap van de beugel.
9. Boor het gat op het aangegeven punt (Ø 8 mm - zie handeling 7). Steek 1 muurplug in het gat.

10. Bevestig de draagbeugel van de schouwdelen, G^ aan de muur, aansluitend aan het plafond, gebruik de draagbeugel als boormal (dekleine uitsparing op de steun moet samenvallen met de erder op de muur getrokken lijn -handeling 1) en teken met het potlood 2 gaten, boor de gaten (Ø8 mm), steek er 2 pluggen in. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5× 45mm

11. Maak de staaf, Z^ met twee schroeven vast zodat de onderkant van de telescopische schouw (buitenbekleding) aan de muur bevestigd worden.

12. Sluit een rookafoerpijp aan (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotorenheid.
13. Plaats de schouw.
14. Haak de wasemkap aan de onderste beugel.
15. Zet de wasemkap definitief vast aan de muur met 1 schroef van 5× 45mm (DIT IS BESLIST NOODZAKELIJK), monteer opnieuw het koolestoffilter frame (zie ook afb. 3).
16. Verbind de pijp aan een rookafvoer mechanisme waar buiten als de kap als afzuiigend aparaat gebruikt worden. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeber F en het andere uiteinde van de pijp aan de aansluitring op de luchtgeber F.
17. Maak de elektrische aansluiting.
18. Maak de schouw aan de draagbeugel vast met 2 schroeven.

Monteer op de afvoeropening de meegeleverde "Rook eenrichtingsklep" (klik bevestiging), verwijder de kleefband waarmee de klep tijdelijk bevestigd is.

Als de kap als afzuiigend apparaat worden gebruikt, worden de "Rook eenrichtingsklep" gemonteerd om te voorkommen dat de rook terug worden gevoerd of dat er lucht van buiten af worden ingevoerd.

Attentie! Alvorens een pijp aan de afvoeropening te bevestigen controller of de "Rook eenrichtingsklep" op de juiste wijze open en dicht发展格局..

Werking

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken

• Lichtschakelaar ON/OFF
• Door 3" op de toets te drukken blijven de lampjesuit en de verlichte band van het glas worden"BLAUW".

• Motor OFF / 1ste zuigkracht.

Wasemkap OFF de verlichte band van het glas isuit. Zuigkracht 1 de verlichte band van het glas is "BLAUW".

• Inschakeling/uitschakeling koolstoffiler alarm.

Om het alarm in te schakelen, de wasemkap op OFF instellen en 3" op de toets drukken, de verlichte band knippert 3 maal acheterelkaar met een "AMBERKLEURIG" Licht.

Om het alarm uit te schakelen, de wasemkap op OFF instellen en 3" op de toets drukken, de verlichte band knippert 3 maal achterelkaar met een "BLAUW" Licht.

• Reset koolstofffilter alarm.

De verzadiging indicatie van het koolstofffilter heeft na 160 werkuur plaats. De knipperende band is

"AMBERKLEURIG".

De reset van de indicateatie heeft plaats door de toets 3'' ingedrukt te houden. Na de reset gaat de wasemkap uit.

-Zuigkracht afname

Met deze toets neemt de zuigkracht (snelheid) af, van de intensieve zuigkrachtaar zuigkracht 1.

Intensieve zuigkracht de verlichte band knippert afwisseled "ROOD-AMBER".

De intensieve zuigkracht (snelheid) duurt 5^ daarna schakelt de motor automatisch op zuigkracht 3 over. De intensieve stand kan stopgezet worden door op de toets "-" te drukken, de motor schakelt over op zuigkracht 3.

Zuigkracht 3 de verlichte band van het glas is "ROOD".

Zuigkracht 2 de verlichte band van het glas is "AMBERKLEURIG".

Zuigkracht 1 de verlichte band van het glas is "BLAUW".

-Timer zuigkracht 1.

Om de timer van zuigkracht 1 te activeren, druk minstens 2" lang op de toets.

De kap zal 10^ lang op zugracht 1 functioneren.

Als de 10' voor bij zijn schakelt de kap over in de OFF stand.

Zuigkracht 1 met timer verlichte band van het glas "BLAUW" knipperlicht.

Door op de toets "OFF motor / zuigkracht 1" of op de toets "+" te drukken kan de ingestelde werkung met timer stopgezet worden door respectievelijk in de OFF stand of op zuigkracht 2 over te schakelen.

-Zuigkracht toename

Met deze toets neemt de zuigkracht (snelheid) toe, van zuigkracht 1aar de intensieve zuigkracht.

Zuigkracht 1 de verlichte band van het glas is "BLAUW".

Zuigkracht 2 de verlichte band van het glas is "AMBERKLEURIG".

Zuigkracht 1 de verlichte band van het glas is "BLAUW".

Intensief 1 de verlichte band van het glas knippert afwisseled "ROOD-AMBER".

De intensieve zuigkracht (snelheid) duurt 5' daarna schakelt de motor automatisch op zuigkracht 3 over.

De intensieve stand kan stopgezet worden door op de toets "-" te drukken, de motor schakelt over op zuigkracht 3.

-Timer zuigkracht 1.

Omd timer van zuigkracht 1 te activeren, druk minstens 2" lang op de toets.

De kap zal 10^ lang op zuigkracht 1 fonctioneren.

Als de 10' voor bijল schakelt de kap over in de OFF stand.

Zuigkracht 1 met timer verlichte band van het glas "BLAUW" knipperlicht.

Door op de toets "OFF motor / zuigkracht 1" of op de

toets "+" te drukken kan de ingestelde werkung met timer stopgezet worden door respectievelijk in de OFF stand of op zuigkracht 2 over te schakelen.

In geval van eventuele storingen, voordat U zich tot de assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna werk invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarkee de vetfilters gereinid worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reiningsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie:

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslrest opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter afb.2

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat) afb. 3

Houdt de lastige kookgeuren vast.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water en met geschichte reinigingsmiddelen of in de vaatwasmachine op 65^ (in het geval van een reiniging in de vaatwasmachine voor een volledige wascyclusuit zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje om de 3aar en elke keer dat het

beschadig blijkt.

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zichenplaats (j).

REINIGING EN ONDERHOUD VAN HET APPARAAT

Voor een goede bescherming van uw apparaten adviseren wij u onderhoudsproducten te gebruiken van Clearit.

De deskundigheid van professionals in Dienst van particulieren

Clearit biedt u professionele producten en oplossingen op maat voor het dagelijks onderhoud van uw huishoudelijkke apparaten en uw keukens.

U vindt ze bij uw vaste detailhandelaar, waar vindt u ook een serie hulp- en verbruiksgoederen.

Vervangling lampjes

afb. 4

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap weeR (klikt op zich plaats).

Als de verlichting nicht werkt, controlleren dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zonden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoord in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Problemen en oplossingen

PROBLEMEN	OPLOSSINGEN
De afzuigkap werkt nicht...	Controleer of: • er geen stroomstoring is. • een snugelid is geseleeteerd.
De afzuigkap werkt nicht voldoende...	Controleer of: • de geseleeteerde snugelid voldoende is voor de hoeveelheid vrijkomende rooken stoom. • de keuken voldoende is geventileerd. • het kooffilter in goede staat is (voor afzuigkap met luchtzuivering).
De afzuigkap is plotseling gestopt	Controleer of: • er geen stroomstoring is. • de veilgheidsschakelaar Niet is ingeschakeld.

Servicedienst

De eventuele ingrepen in de machine要去en wordenuitgevoerd :

• of door uw vakhandelaar,
• of door een andere gekwalificeerd technicus van dit merk.

Tijdens het Telefoneren, dient u de complete referentie op te geziven van uw machine (model,type,serienummer).

Deze informatatie staat op het typeplaatje op de machine.

Szanowski Pałstwo,

Producent bzw dokonany wybori zakup okapu firmy DE DIETRICH.
