Merk	De Dietrich
Model	DHD7561B
Producttype	Inbouw afzuigkap (downdraft)
Versie	Afvoer of recirculatie
Breedte	850 - 950 mm
Diepte	430 mm
Hoogte	350 mm
Elektrische voeding	220-240 V enkelfasig, 50/60 Hz, zekering 10-16 A
Stroomverbruik in stand-by	< 0,5 W
Aantal snelheden	4
Bedieningstype	Elektronisch met toetsen
Vetfilters	Metalen, wasbaar (handmatig of in vaatwasser)
Koolstoffilter	Actief, vervangbaar (elke 6 maanden)
Speciale functies	Timer 10 min, automatische uitschakeling 4u, filterverzadigingsindicator, anti-knevelbeveiliging
Minimale afstand tot kookplaat (elektrisch)	65 cm (elektrische behuizing)
Minimale afstand tot kookplaat (gas)	60 mm van de achterrand
Aansluitkanaal doorsnede	220 x 90 mm
Levensduur vetfilter voor reiniging	30 bedrijfsuren
Klantenservice	De Dietrich, 0892 02 88 04 (€ 0,50/min)

Veelgestelde vragen - DHD7561B DE DIETRICH

Hoe reinig ik de vetfilters?

De vetfilters kunnen handmatig worden gereinigd met lauw water en een neutraal schoonmaakmiddel, of in de vaatwasser. Om ze te verwijderen, moet de afzuigkap worden geopend (druk op de Ⓕ-toets). Na 30 bedrijfsuren knippert het lampje om verzadiging aan te geven. Na reiniging reset u de indicator door de TIMER-toets ingedrukt te houden terwijl het apparaat uit staat.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet gemiddeld elke 6 maanden worden vervangen, of vaker afhankelijk van het gebruik. Om erbij te komen, verwijder eerst het vetfilter. Trek aan het stalen uiteinde om het koolstoffilter eruit te halen. De montage gebeurt in omgekeerde volgorde.

De afzuigkap gaat niet aan, wat moet ik doen?

Controleer: 1) of de stroomtoevoer niet is onderbroken (zekering of stroomonderbreker). 2) of er een snelheid is geselecteerd. 3) of de rode resetknop op de elektrische behuizing is ingedrukt. 4) of de draden in de 9-polige connector goed zijn geplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

De zuigkracht van de afzuigkap is zwak, waarom?

Mogelijke oorzaken: 1) De geselecteerde snelheid is te laag voor de hoeveelheid dampen. 2) De keuken is niet voldoende geventileerd (open een raam of deur). 3) Het koolstoffilter is verzadigd (bij recirculatieversie). 4) Het afvoerkanaal is verstopt of verkeerd geïnstalleerd. Controleer deze punten.

Hoe open ik het glazen paneel?

Druk op de toets gemarkeerd met een glassymbool (of Ⓕ volgens de handleiding). Deze actie opent de glazen klep en activeert automatisch de 2e zuigsnelheid. De afzuigkap werkt alleen wanneer het paneel open is.

Wat betekent het knipperen van het controlelampje?

Het lampje knippert om verzadiging van de vetfilters aan te geven na 30 bedrijfsuren. Om te resetten, houdt u de TIMER-toets ingedrukt terwijl de afzuigkap uit staat. Als het lampje continu brandt, geeft dit aan dat de timerfunctie actief is.

Hoe stel ik de timer in?

Druk op de TIMER-toets om de motorstop en het sluiten van het paneel na 10 minuten te programmeren. De LED knippert ter bevestiging. Om te annuleren, drukt u nogmaals op dezelfde toets.

Kan ik de afzuigkap gebruiken in recirculatieversie?

Ja, als externe afvoer niet mogelijk is, kan de afzuigkap op recirculatie werken. In dat geval moet u koolstoffilters installeren (niet meegeleverd bij de afvoerversie). De gerecirculeerde lucht wordt via een kanaal aan de zijkant van de kast terug de keuken in geleid.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten moet de metalen behuizing met elektrische componenten op minimaal 65 cm afstand van de kookplaat of het afzuigpunt zijn. Voor gasfornuizen moet de afstand tussen de achterrand van de kookplaat en de rand van de downdraft-afzuigkap minimaal 60 mm zijn.

Hoe reset ik de verzadigingsindicator van de vetfilters?

Nadat u de vetfilters heeft gereinigd, houdt u de TIMER-toets enkele seconden ingedrukt terwijl de afzuigkap uit staat. Het lampje stopt met knipperen, wat aangeeft dat de teller op nul is gezet.

GEBRUIKSAANWIJZING DHD7561B DE DIETRICH

• Belangrijke waarschuwingen 67
• Risico's van elektrische aard 68
• Risico op verstikking 68
• Risico op brand 68
  • De afzuigkap monteren 69
• Beschrijving van het apparaat ____ 70

1 / DE AFZUIGKAP INSTALLEREN

• Toepassing ____ 71
• Versie met recirculatie 71
- Vetfilter inbouwen - Koolstofffilter inbouwen 72
- De afzuigkap op de stroom aansluiten 72
• Elektrische aansluitingen ____ 72

2 / ZO WERKT UW AFZUIGKAP 73
3 / DE AFZUIGKAP REINIGEN 75
4 / PROBLEMEN MET HET APPARAAT 76
5 / SERVICE NA VERKOOP 76
6 / MILIEU

- Bescherming van het milieu 77

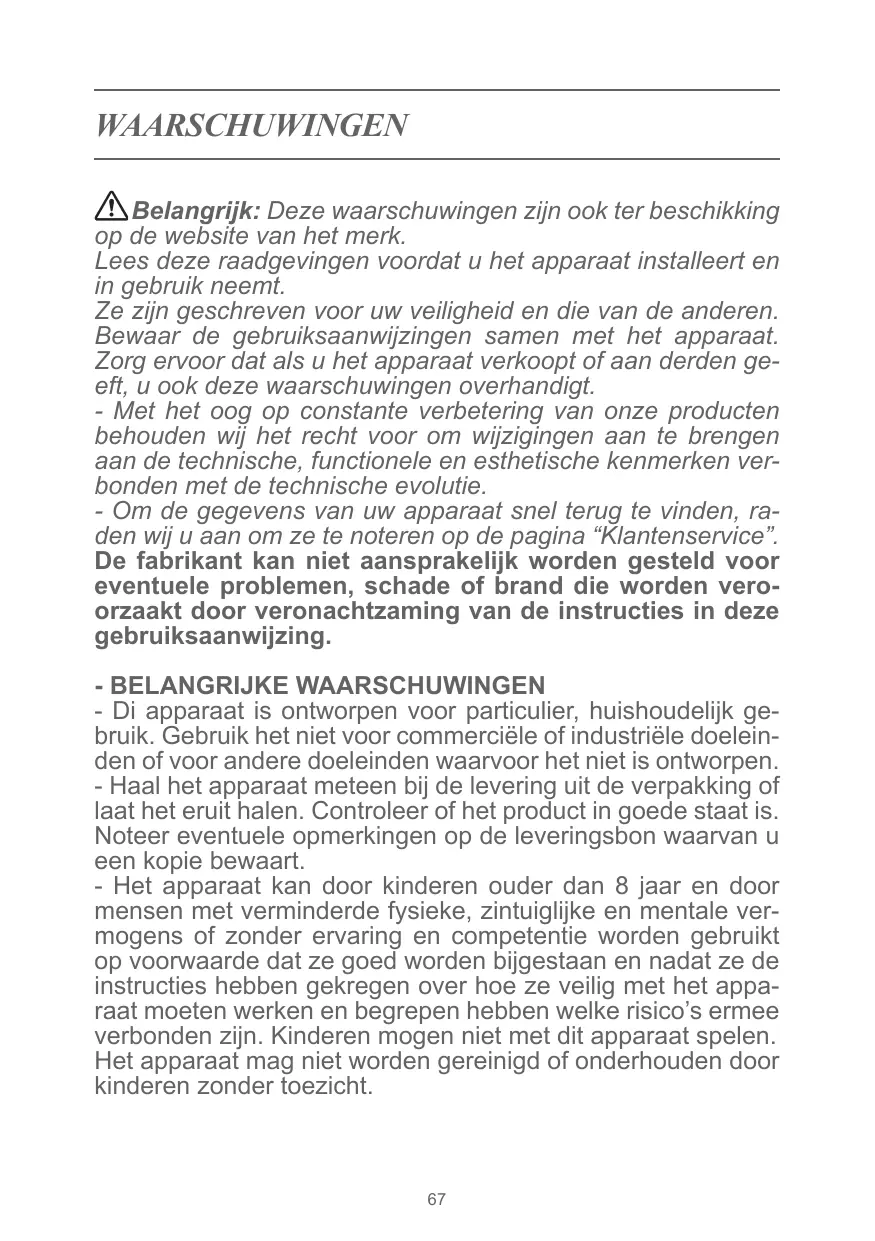

⚠️ Belangrijk: Deze waarschuwingen zijn ook ter beschikking op de website van het merk.

Lees deze raadgevingen voordat u het apparaat installeert en in gebruik neemt.

Ze zijn geschreven voor uw veiligheid en die van de anderen. Bewaar de gebruiksaanwijzingen samen met het apparaat. Zorg ervoor dat als u het apparaat verkoopt of aan derden geeft, u ook deze waarschuwingen overhandigt.

- Met het oog op constante verbetering van onze producten behouden wij het recht voor om wijzigingen aan te brengen aan de technische, functionele en esthetische kenmerken verbonden met de technische evolutie.

- Om de gegevens van uw apparaat snel terug te vinden, raden wij u aan om ze te noteren op de pagina "Klantenservice". De fabrikant kan niet aansprakelijk worden gesteld voor eventuele problemen, schade of brand die worden veroorzaakt door veronachtzaming van de instructies in deze gebruiksaanwijzing.

- BELANGRIJKE WAARSCHUWINGEN

- Di apparaat is ontworpen voor particulier, huishoudelijk gebruik. Gebruik het niet voor commerciële of industriele doeleinden of voor andere doeleinden waarvoor het niet is ontworpen.

- Haal het apparaat meteen bij de levering uit de verpakking of laat het eruit halen. Controleer of het product in goede staat is. Noteer eventuele opmerkingen op de leveringsbon waarvan u een kopie bewaart.

- Het apparaat kan door kinderen ouder dan 8 jaar en door mensen met verminderde fysieke, zintuiglijke en mentale vermogens of zonder ervaring en competentie worden gebruikt op voorwaarde dat ze goed worden bijgestaan en nadat ze de instructies hebben gekregen over hoe ze veilig met het apparaat moeten werken en begrepen hebben welke risico's ermee verbonden zijn. Kinderen mogen niet met dit apparaat spelen. Het apparaat mag niet worden gereinigd of onderhouden door kinderen zonder toezicht.

- ⚠️ Opgelet: De bereikbare delen van het apparaat kunnen oververhit raken als het wordt gebruikt met een kookplaat.

- Wij verzoeken u om voor de installatie van het product alleen de meegeleverde schroeven te gebruiken. Andere schroeven kunnen problemen van mechanische of elektrische aard veroorzaken. Opgelet: Installatie met gebruik met schroeven en borgmiddelen die niet overeenstemmen met deze instructies, kan risico's van elektrische aard veroorzaken. Wij raden aan om geen accessoires te gebruiken die niet samen met dit product zijn geleverd.

- RISICO'S VAN ELEKTRISCHE AARD

- Schakel de voedingsstroom uit voordat u aan aansluitklemmen werkt. Als het stroomsnoer van het apparaat beschadigd is, moet het worden vervangen door de producent, een erkend servicecentrum of deskundig personeel om risico's te voorkomen.

- U kunt het apparaat uitschakelen met een bereikbare stekker en stopcontact of met een schakelaar in het vaste stroomnet, conform de instructies voor de installatie.

- Probeer de kenmerken van het apparaat niet te wijzigen want dit is gevaarlijk.

- Laat reparatie alleen over aan een erkende beroepselektricien.

- Schakela altijd eerst de stroomvoeding van het apparaat uit voordat u het reinigt of onderhoudt.

- Gebruik nooit stoom of hoge-drukapparatuur om het apparaat te reinigen (voor de elektrische veiligheid).

- Leef de luchtafvoervoorschriften na. De lucht mag niet worden afgevoerd met leidingen die worden gebruikt voor de afvoer van dampen veroorzaakt door apparaten die op gas of andere brandstoffen werken (geldt niet voor apparaten die alleen lucht in de ruimte afvoeren).

- Voorzie een goede ventilatei van de ruimte als de afzuigkap in een ruimte werkt waarin ook apparaten op gas of andere brandstoffen werken (geldt niet voor apparaten die alleen lucht in de ruimte afvoeren).

- RISICO'S OP BRAND

- Het is verboden om bij de kap te flamberen of de branders aan te laten staan zonder dat er kooktoestellen op staan (vlammen kunnen worden afgezogen en het apparaat beschadigen).

- Als u frituurt onder het apparaat, moet er altijd iemand over de bezigheden waken. Verhitte olies en vetten kunnen vlam vatten.

- Respecteer de voorgeschreven tijdstippen omd e filters te reinigen en te vervangen. Vet dat zich ophoopt, kan brand veroorzaken.

- Gebruik van dit apparaat boven vlammen die direct worden veroorzaakt door brandstoffen zoals hout, houtskool en dergelijke, is verboden.

WAARSCHUWING:

Plaats de metalen doos met de elektronische componenten op niet minder dan 65 cm van de kookplaat op gas en in elk geval op minstens 65 cm van het afzuigpunt van de kap.

WAARSCHUWING:

Wij raden aan om de metalen doos met de elektronische componenten op minstens 10 cm van de vloer en ver genoeg van alle warmtebronnen te installeren (bijv.: van een oven of de kookplaat).

DE AFZUIGKAP MONTEREN

De installatie moet voldoen aan alle geldende normen inzake ventilatie van gesloten ruimten. In Frankrijk vindt u deze normen in het DTU 61.1 van de CSTB. In het bijzonder mag de lucht niet worden afgevoerd via een rookafvoerleiding of via leidingen van andere apparaten die op gas of een andere brandstof werken. Afgedankte leidingen mogen niet worden gebruikt, tenzij een deskundige technicus daar anders over oordeelt.

850 - 950 430 350 112 270 225 355 520 140 220x90 218x55 230x80

• 1 DE AFZUIGKAP INSTALLEREN

Voor een goede werking van de Down draft, moet deze goed worden geïnstalleerd.

1) maak precies in het midden van de twee werkbladen een opening van 507x114 mm. (tek. 1).
2) Voor gebruik met gasbranders moet de minimum afstand tussen de achterrand van de kookplaat en de rand van de downdraft minstens 60 mm bedragen.
3) Controleer voordat u de opening maakt in het meubel, onder de ruimte waar de kap komt, of er geen meubeldelen of andere elementen in de weg zitten. Controleer of de maten van de afzui-gkap en de motor compatibel zijn met het meubel en de installatie ervan.
4) Plaats de afzuigmotor onder het product en lijn de luchtuitgang van de Downdraft uit met de luchtingang van de afzuigmotor (tek.2). De buis om de twee producten met elkaar te verbinden, maten 220x90mm, moet op in functie van de hoogte van het meubel afgezaagd worden. Draai aan de afzuigmotor en richt de luchtafvoer naar links of naar rechts zoals op de afb. 3, afhankelijk van hoe u het product wilt installeren. De luchtingang van de afzuigmotor moet zo ver mogelijk naar achter zitten. Draai daarvoor eventueel aan de flens die is aangeduid op de afb 3A.
Op de tekening 4 is de motor afgebeeld met de twee mogelijke richtingen, de ene uitgang naar rechts en de andere naar links.
5) Breng de lijn aan op de onderkant van de lijst (afb. 5).
6) Laat de Downdraft in het meubel zakken, van boven naar onder, zonder de beschermingen op het glas en het paneel te verwijderen.
7) De lijst van het product moet perfect op het werkblad liggen.
8) Zet de afzuigkap in het meubel vast met de twee meegeleverde beugels (afb. Installeer de twee beugels aan de zijkanten van het product en maak ze vast zoals op de tek. 6.

9) Draai vervolgens de borgschroeven vast zoals op de tek. 7, met de hand en niet met de elektrische schroevendraaier. Haal de schroeven niet te stevig aan om het product niet te beschadigen.

Als het meubel te klein is om de beugels van de afbeeldingen 6 en 7 te gebruiken, gebruikt u de andere beugels voor bevestiging aan de vloer.

In dit geval maakt u de beugels vast aan de voor- en aan de achterkant van de Downdraft zoals op de afbeelding 8 en zet u het product vast met de twee schroeven in de vloer zoals op de afb. 9.

Monteer de luchtafvoerbuis (niet mee-geleverd). Leg het andere uiteinde van de buis naar de buitenkant van het meubel als u de afzuigkap in de filterversie wilt gebruiken of naar de buitenkant van de woning voor de afzuigversie.

Opgelet: maak geen andere openingen in het product om geen inwendige geleidecomponenten of elektrische delen te beschadigen.

10) Sluit het product aan op het stroom-net.

11) open het glas op de afzuigkap (zie het hoofdstuk "hoe werkt uw afzuigkap"), haal de vetfilter uit de verpakking en installeer zoals op de afb. 10.

GEBRUIK

Deze afzuigkap is bedoeld om kookdampen, -rook en -vet af te zuigen. De afgezogen lucht kan zowel in de ruimte worden teruggestuurd, als naar buiten.

De luchtafvoerbuizen worden niet mee- geleverd.

RECIRCULATIEVERSIE

Als afvoer van rook en dampen naar buiten niet mogelijk is, kunt u de reciculatieversie van de afzuigkap gebruiken. Daarvoor moet u de koolstoffilters installeren. De lucht wordt in dit geval weer in de keuken gestuurd via een leiding aan de zijkant van het meubel.

FILTER MET VULLING DEMONTEREN - KOOLSTOFFILTER MONTEREN

Voor het monteren en demonteren van de vetfilters en de koolstofffilters moet de downdraft open staan. Druk hiervoor op de toets ① .

Verwijder de vetfilters om de koolstofffilters bereikbaar te maken (afb. 10 - 11). Vervang de koolstofffilters afhankelijk van een al dan niet intensief gebruik van de Downdraft en hoe dan ook minstens om de 6 maanden.

DE AFZUIGKAP OP DE STROOM AANSLUITEN

⚠ Dit apparaat komt met een stroomsnoer H05 VVF met 3 geleiders van 0,75 mm2 (neutraal, fase en aarde). Het stroomsnoer moet aangesloten worden op een stroomnet van 220 – 240 V, één fase, met een goedgekeurd NEN- CEI 60083 stopcontact dat bereikbaar moet blijven na de installatie zoals voorgeschreven door de installatienormen. Elke aansprakelijkheid voor ongevallen door een niet of verkeerd geaarde installatie wordt geweigerd. Gebruik een zekerin van 10 of 16A. Als het stroomsnoer beschadigd raakt, belt u de service na verkoop op om elk risico te voorkomen.

AANSLUITEN OP HET STROOMNET

Dit apparaat voldoet aan de Europese Richtlijnen 2006/95/EG (Laagspanningsrichtlijn) en 2004/108/CE (Elektromagnetische compatibiliteit).

Op het ogenblik van de installatie en tijdens het onderhoud moet het apparaat losgemaakt worden van het stroomnet en moeten de zekeringen worden losgemaakt of verwijderd. Maak de elektrische aansluiting voordat u het apparaat in het meubel installeert. Controleer of:

• Het vermogen voldoende is.
• Het net in goede staat is.
• De diameter van de kabels voldoet aan de installatienormen.

! Opgelet

Als u iets abnormaals aan de afzuigkap vaststelt, maakt u het los van het stroomnet of verwijdert u de zekering voor deze uitschakeling.

• 2 ZO WERKT UW AFZUIGKAP

BELANGRIJK: De functies van de afzuigkap werken alleen als het afzuiigpaneel open is.

Open het glazen frontpaneel en schakel de tweede afzuigsnelheid van de afzuigmotor in.

Als de motor aan staat en u drukt op deze toets, zet u het product uit.

Vermindert de afzuigsnelheid van de 4e naar de 1e snelheid.

Signaleert de ingestelde snelheid met leds.

Signaleert de inschakeling van de TI-MER met knipperend led.

Als dit led knippert terwijl het product uit staat, betekent dit dat de vetfilter verzadigd is (zie het hoofdstuk "de afzuigkap reinigen").

Verhoogt de snelheid van de afzuigmotor als het glazen frontpaneel open is.

10 minuten nadat de timer is ingesteld, wordt de afzuigmotor uit gezet en het glazen frontpaneel gesloten.

Het led knippert om te signaleren dat deze functie is ingesteld. Om de timer te annuleren, drukt u de toets opnieuw in.

Sinds op 1 januari 2015 de nieuwe verordeningen van de Europese Commissie EU65 "Energy label" en EU66 "Ecodesign" van kracht zijn gegaan, hebben wij de producten aangepast aan de voorgeschreven vereisten.

In stand-by verbruikt het product minder dan 0.5W.

ANDERE FUNCTIES

Automatisch uitschakelen

Na 4 uur ononderbroken draaien sinds de laatste instelling, gaat het apparaat automatisch uit en sluit het zich.

Vetfilter verzadigd

Na 30 draaiuren knippert het snelheid-slampje om te signaleren dat de vetfilter verzadigd is.

Druk om te resetten op de toets TIMER terwijl het product uit staat.

KNELBEVEILIGING

Als het glazen frontpaneel zich niet kan sluiten, wordt de beweging van het paneel onderbroken.

• 3 DE AFZUIGKAP REINIGEN

Een accuraat onderhoud staat garant voor een perfect werkend, renderend en duurzaam apparaat.

⚠ De stroom naar de kap moet worden onderbroken, zowel als u de stekker uit het contact haalt, als wanneer de lekstroomschakelaar schakelt, voordat u de metalen filters verwijdert. Monteer de metalen filters weer volgens de instructies na het reinigen.

ONDERHOUD	PROCEDURE	PRODUCTEN / ACCESSOIRES
Buitenkant en accessoires	Gebruik nooit metalen po-etsdoekjes, schuurproducten of te harde borstels.	Maak de buitenkant van de kap en het scherm op de lamp alleen normaal in de handel verkrijgbare huishou-delijke schoonmaakproducten die u aanlengt met water. Spoel met schoon water en droog met een zachte doek.
Filter met vulling met open wagen	Na 30 draaiuren signaleert een knipperend led op het bedieningspaneel dat de vetfilter verzadigd is.Druk voor de reset op de toets timer.	De vetfilters kunnen met de hand of in de vaatwasmachine worden gewassen. De vetfilter moeten regelmatig worden gereinigd omdat ze een gevaar voor brand vor-men.
Koolstofffilter	In de recirculerende versie moet regelmatig de koolstofffilter worden vervangen. Om het vezel-paneel te verwijderen, moet u in de eerste plaats het vetrooster verwijderen en dan aan het plastic sleuteltje van het paneel trekken en het uit zijn zitting losmaken. Doe hetzelfde maar in de andersomme richting om de nieuwe koolstofffilter te installeren. Vervang de koolstofffilter gemiddeld om de zes maanden.

• 4 PROBLEMEN MET HET APPARAAT

SYMPTOOM	OPLOSSING
De afzuigkap werkt niet ..	Controleer:• Of er geen algemene stroomuitval is.• Of een snelheid is geselecteerd.• Of de rode resettoets op de contactdoos ingedrukt is.• Controleer in de aansluitingen of de draden goed in de connector zitten. (Tijdens het aansluiten, kunnen door te hard aandrukken de contacten worden verbogen).
De afzuifkap rendeert niet naar behoren...	Controleer:• Of de geselecteerde snelheid voldoende is voor de hoeveelheid rook en dampen.• Of de keuken voldoende geventileerd is om genoeg lucht af te zuigen.• Of de koolstofffilter niet verzadigd is (afzuigkap die met filter werkt).• Of het luchtafvoerkanaal niet verstopt is en voldoet aan de voorschriften van paragraaf 2.
De afzuigkap valt stil terwijl hij draait	Controleer:• Of er geen algemene stroomuitval is.• Of de lekstroomschakelaar niet is geschakeld.

• 5 SERVICE NA VERKOOP

Eventuele reparaties moeten worden overgelaten aan:

- Uw verkoper,

- Of aan een door het merk erkende technicus.

Vermeld bij uw oproep alle gegevens van het apparaat (model, type, serie-nummer). Deze gegevens staan op het serieplaatje van het apparaat.

• 6 MILIEU

BESCHERMING VAN HET MILIEU

De verpakking van dit apparaat kan worden gerecycled. Recycle en draag bij tot de bescherming van het milieu door het verpakkingsafval naar een plaatselijke afvalbak te brengen die daarvoor bedoeld is.

Uw apparaat bevat ook diverse materialen die kunnen worden gerecycled. Dit symbool betekent dat het afgedankte product moet worden gescheiden van ander afval.

De fabrikant recyclet op optimale wijze afgedankte apparaten, in overeenstemming met de Europese richtlijn 2012/19/EC (afval van elektrische en elektronische apparatuur).

Neem contact op met uw gemeentelijke service of uw verkoper voor informatie over de inzameling van gebruikte apparaten in uw buurt.

Wij danken u voor uw milieuvriendelijke medewerking.
