| Marque | De Dietrich |
| Modèle | DHD7561B |
| Type de produit | Hotte aspirante encastrable (downdraft) |
| Version | Évacuation ou recyclage |
| Largeur | 850 - 950 mm |
| Profondeur | 430 mm |
| Hauteur | 350 mm |
| Alimentation électrique | 220-240 V monophasé, 50/60 Hz, fusible 10-16 A |
| Consommation en veille | < 0,5 W |
| Nombre de vitesses | 4 |
| Type de commandes | Électroniques à touches |
| Filtres anti-graisse | Métalliques, lavables (manuel ou lave-vaisselle) |
| Filtre à charbon | Actif, remplaçable (tous les 6 mois) |
| Fonctions spéciales | Temporisateur 10 min, arrêt automatique 4h, indicateur saturation filtres, protection anti-écrasement |
| Distance minimale plan de cuisson (électrique) | 65 cm (boîtier électrique) |
| Distance minimale plan de cuisson (gaz) | 60 mm du bord arrière |
| Section conduit de raccordement | 220 x 90 mm |
| Longévité filtre anti-graisse avant nettoyage | 30 heures de fonctionnement |
| Service après-vente | De Dietrich, 0892 02 88 04 (0,50 €/min) |
Perguntas frequentes - DHD7561B DE DIETRICH
Perguntas dos utilizadores sobre DHD7561B DE DIETRICH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual DHD7561B - DE DIETRICH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DHD7561B da marca DE DIETRICH.
MANUAL DE UTILIZADOR DHD7561B DE DIETRICH
PT GUIA DE INSTALAÇÃO
NL INSTALLATIEHANDLEIDING
• 2 COMO FUNCIONA LA CAMPANA
• 4 DEFECTOS DE FUNZIONAMIENTO

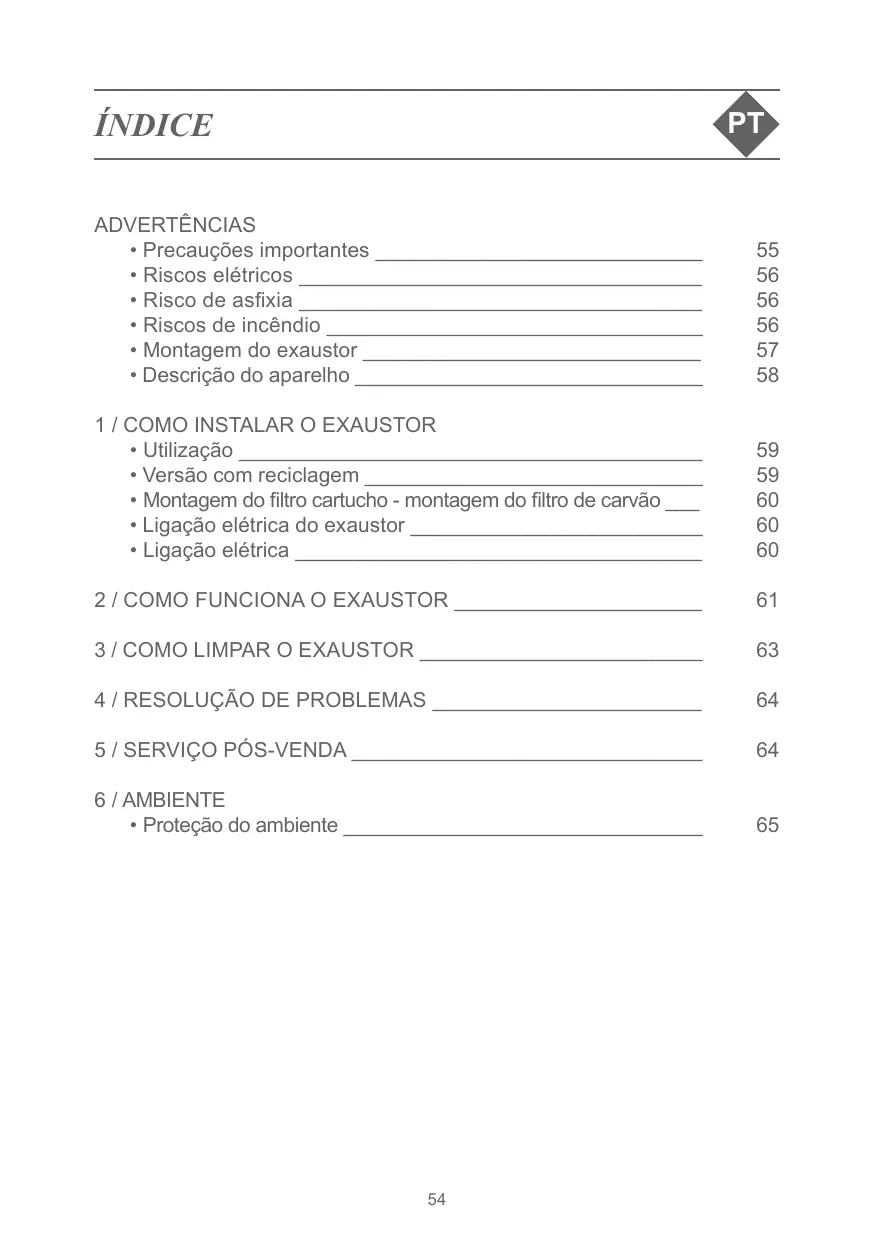

- Precauções importantes 55
• Riscos elétricos 56 - Risco de asfixia 56
- Riscos de incêndio 56
- Montagem do exaustor 57
- Descrição do aparelho 58
1 / COMO INSTALAR O EXAUSTOR
- Utilização 59
- Versão com reciclagem 59
- Montagem do filtro cartucho - montagem do filtro de carvão ____ 60
- Ligação elétrica do exaustor 60
- Ligação elétrica 60
2 / COMO FUNCIONA O EXAUSTOR 61
3 / COMO LIMPAR O EXAUSTOR 63
4 / RESOLUÇÃO DE PROBLEMAS 64
5 / SERVIÇO PÓS-VENDA 64
6 / AMBIENTE
- Proteção do ambiente 65
⚠️ Importante: Estas advertências também estão disponíveis no site de Internet da marca.
Tome nota das seguintes recomendações antes de instalar e utilizar o aparelho.
Foram escritas para a sua segurança e a segurança dos outros. Guarde estas instruções com o aparelho. No caso de venda ou cessão, certifique-se de que o aparelho esteja acompanhado destas advertências.
- Tendo em consideração a melhoria constante dos nossos produtos, reservamo-nos o direito de modificar as características técnicas, funcionais e estéticas ligadas à evolução técnica.
- A fim de encontrar facilmente as referências do aparelho, aconselhamos que as anote na página “Serviço de Clientes”.
O fabricante não assume qualquer responsabilidade por eventuais problemas, danos ou incêndios, provocados ou do dispositivo, devidos ao não cumprimento das instruções deste manual.
- PRECAUÇÕES IMPORTANTES
- Este aparelho foi concebido para ser utilizado por particulares num ambiente doméstico. Não utilize o aparelho para fins comerciais ou industriais ou para outros fins que não aqueles para os quais foi concebido.
- Na receção, retire imediatamente o aparelho da embalagem ou peça para que seja feito. Verifique o estado do produto. Anote eventuais reclamações na nota de entrega, da qual deverá conservar uma cópia.
- O aparelho pode ser usado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou desprovidas de experiência e competência, no caso em que tenham sido corretamente supervisionadas ou que lhes tenham sido comunicadas as instruções relativas à utilização em segurança do aparelho e que tenham compreendido os seus potenciais riscos. As crianças não devem brincar com o aparelho.
A limpeza e manutenção do aparelho não deverão nunca ser efetuadas por crianças não supervisionadas.
- Atenção: As partes acessíveis do aparelho podem sobreaquecer quando este é usado com instrumentos de co-zedura.
- Por favor use somente os parafusos fornecidos durante a instalação do produto. A utilização de outros parafusos pode causar problemas elétricos ou mecânicos. Atenção: A incapacidade de instalar os parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos de natureza elétrica. Recomendamos que não use acessórios não fornecidos com o produto.
- RISCOS ELÉTRICOS
- Desligue os circuitos de alimentação de energia antes de ace- der aos suportes de ligação. Se o cabo de alimentação estiver danificado deve ser substituído pelo fabricante, pelo serviço de assistência ou por pessoal qualificado, para evitar riscos.
- A desconexão pode ser feita através de uma tomada acessível ou incorporando um interruptor nas canalizações fixas, em conformidade com as regras de instalação.
- Não modifique nem tente modificar as caraterísticas do dispositivo, pois tal seria perigoso.
- As reparações só devem ser efetuadas por um profissional autorizado.
- Desligue sempre o aparelho da rede elétrica antes de proceder à limpeza e manutenção.
- Nunca use vapor ou dispositivos de alta pressão para a limpeza (requisitos de segurança elétrica).
- RISCO DE ASFIXIA
- A legislação relativa à evacuação de ar deve ser respeitada. O ar não deve ser canalizado numa conduta usada para a descarga de fumos de equipamentos alimentados a gás ou com outros combustíveis (não se aplica a aparelhos que apenas canalizam ar no local).
- Deve ser prevista a ventilação adequada do local quando um exaustor de cozinha for usado conjuntamente com aparelhos alimentados a gás ou com outros combustíveis (não se aplica a aparelhos que canalizam ar no local).
- RISCOS DE INCÊNDIO
- Em proximidade do exaustor, é proibido cozinhar alimentos à chama, assim como deixar acesos os bicos do gás sem recipientes de cozinha (as chamas aspiradas podem danificar o aparelho).
- É necessária uma supervisão constante durante as frituras realizadas por debaixo do aparelho. Os óleos e gorduras podem inflamar-se quando a altas temperaturas.
- Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura é suscetível de provocar um incêndio.
- Não está autorizada a utilização do aparelho por cima de chamas produzidas por combustíveis (madeira, carvão...).
ADVERTÊNCIA:
Coloque a caixa de metal contendo os componentes eletrónicos a uma distância não inferior a 65 cm do fogão a gás ou a 65 cm do ponto de aspiração do exaustor.
ADVERTÊNCIA:
Recomendamos que instale a caixa de metal contendo os componentes eletrónicos a pelo menos 10 cm do chão e a uma distância suficiente de todas as fontes de calor (por exemplo: do lado de um forno ou fogão).

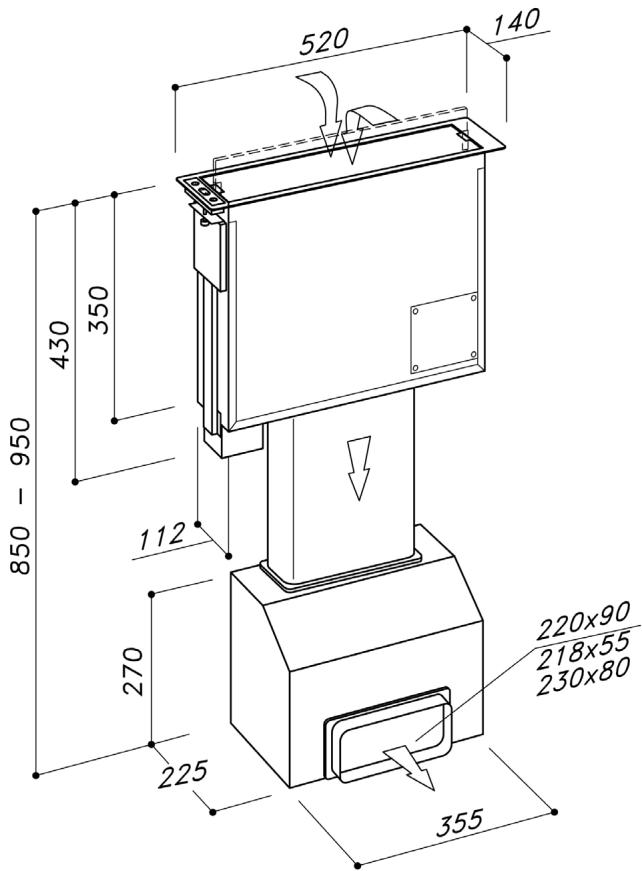

MONTAGEM DO EXAUSTOR
A instalação deve respeitar as normas vigentes em matéria de ventilação dos espaços fechados. Em França, estas disposições estão contidas no DTU 61.1 do CSTB.
Em particular, o ar evacuado não deve ser canalizado numa conduta usada para a descarga de fumos ou de aparelhos que utilizem gás ou outro combustível. A utilização de condutas fora de uso não é possível, a menos que seja aprovada por um técnico qualificado.
Para o bom funcionamento do Downdraft, é importante efetuar a instalação corretamente.
1) Exatamente no centro dos dois fogões, efetue um furo de dimensões 507x114 mm. (fig. 1).
2) No caso de utilização de fogão a gás, a distância mínima a observar entre o bordo posterior do fogão e o bordo do downdraft deve ser de 60 mm.
3) Antes de iniciar o furo, certifique-se de que no interior do armário, ao nível da zona do exaustor, não esteja presente a estrutura do armário ou outros elementos que possam afetar uma instalação bem sucedida. Verifique que a dimensão do exaustor, incluindo o seu motor, seja compatível com o armário, para que a instalação seja possível.
4) Posicione o motor de aspiração sob o produto, tendo cuidado de alinhar a saída de ar do downdraft com a entrada de ar do motor de aspiração (fig. 2). O tubo de ligação entre os dois produtos, de seção 220x90 mm, deverá ser cortado de acordo com a altura do armário. Vire o motor de aspiração orientando a saída de ar para a direita ou para a esquerda, conforme indicado na fig. 3, de acordo com as exigências de instalação. A entrada de ar do motor de aspiração deverá ser movida o mais para trás possível; para tal, pode ser útil girar o flange indicado na figura 3A.
Na figura 4 está representado o motor orientado nas duas possibilidades de orientação, ou seja, com a saída de ar orientada para a direita e ou para a esquerda.
5) Aplique o adesivo na parte inferior da moldura (fig. 5).
6) Insira o Downdraft no interior do armário, introduzindo-o desde cima, sem retirar as proteções do vidro e do painel.
7) A moldura do produto deve aderir perfeitamente à bancada superior da cozinha.
8) Fixe o exaustor no interior do armário utilizando os dois suportes fornecidos. Instale os dois suportes nas laterais do produto, aplicando-os como na fig. 6.
9) Em seguida, aperte cuidadosamente os parafusos de fixação, como na fig. 7, manualmente, sem chave de fendas elétrica. Faça atenção a não exagerar ao retirar os parafusos, caso contrário pode danificar o produto.
No caso em que as dimensões do armário não permitam a utilização dos suportes ilustrados nas figuras 6 e 7, em alternativa, são fornecidos suportes adicionais para a fixação ao pavimento.
Nesse caso, fixe os suportes no lado anterior ou posterior do downdraft, como na figura 8; em seguida, bloqueie o produto instalando os dois parafusos no pavimento, como na fig. 9.
Proceda à montagem do tubo de evacuação de ar (não fornecido). Ligue a outra extremidade do tubo em direção ao exterior do armário para a instalação na versão filtrante ou para o exterior da habitação para a instalação na versão aspirante.
Atenção: não faça outros furos no produto para evitar danificar os componentes internos de posicionamento, assim como as partes elétricas.
10) Ligue o produto à rede elétrica.
11) Abra o painel frontal de vidro (ver capítulo: “como funciona o exaustor”); em seguida, retire o filtro antigordura da embalagem e instale-o como na fig. 10.
UTILIZAÇÃO
Este exaustor foi desenhado para aspirar fumos, gorduras e vapores de co-zedura. Foi desenhado para poder ser usado tanto em versão com descarga para o exterior como em versão com reciclagem.
Os tubos para a canalização do ar não estão incluídos na embalagem.
VERSÃO COM RECICLAGEM
No caso em que a descarga de fumos e vapores para o exterior não seja possível, o exaustor pode ser utilizado em versão com reciclagem. Para o fazer, será necessário instalar os filtros de carvão. O ar reciclado é enviado de volta para a cozinha através de uma conduta que transporta o ar para um lado do armário.
DESMONTAGEM DO FILTRO CAR-TUCHO-MONTAGEM DO FILTRO DE CARVÃO
A montagem e desmontagem dos filtros antigordura e dos filtros de carvão devem ser efetuadas com o Downdraft em posição aberta. Para o fazer, prima a tecla ☐.
Remova os filtros antigordura para poder aceder aos filtros de carvão (fig. 10-11). A mudança dos filtros de carvão é efetuada de acordo com a frequência de utilização do Downdraft e, em qualquer caso, uma vez a cada 6 meses.
LIGAÇÃO ELÉTRICA DO EXAUSTOR
Este aparelho está equipado com um cabo de alimentação H05 VVF com 3 condutores de 0,75 mm2 (neutro, fase e terra). Deve estar ligado a uma rede monofásica de 220-240 V através de uma tomada de corrente normalizada CEI 60083, que deverá permanecer acessível após a instalação, em conformidade com as regras de instalação da mesma. Declina-se qualquer responsabilidade em caso de incidente causado pela ausência de uma ligação à terra ou ligação à terra não correta. O fusível adotado deverá ser de 10 ou 16A. Se o cabo de alimentação estiver danificado, entre em contacto com a assistência pós-venda para evitar qualquer risco.
LIGAÇÃO ELÉTRICA
Este aparelho está em conformidade com as diretivas europeias 2006/95/CE (Diretiva Baixa Tensão) e 2004/108/CE (Compatibilidade Eletromagnética).
No momento da instalação e das operações de manutenção o aparelho deve estar desligado da rede elétrica, os fusíveis devem estar desligados ou removidos. A ligação elétrica deve ser efetuada antes da colocação do aparelho dentro do armário. Verifique que:
- A potência seja suficiente.
- As linhas de alimentação estejam em bom estado.
- O diâmetro dos cabos esteja em conformidade com as normas de instalação.
Atenção
No caso do exaustor apresentar alguma anomalia, desligue o aparelho ou remova o fusível correspondente à linha de corte de corrente do aparelho.
• 2 COMO FUNCIONA O EXAUSTOR
IMPORTANTE: as funções do exaustor são ativadas somente quando o painel aspirante está aberto.
Abre o painel frontal de vidro e ativa a segunda velocidade do motor de aspiração.
Com o motor de aspiração aceso, pre- mendo esta tecla, desligar-se-à o pro- duto.
Reduz a velocidade do motor de aspiração da IV ^a até à I ^a velocidade.
Assinala a velocidade definida através da ligação dos LEDs.
Assinala a ativação do comando TIMER através do piscar dos LEDs.
O piscar dos LEDs quando o produto está desligado indica a saturação do filtro antigordura (ver capítulo “como limpar o exaustor”)...
Aumenta a velocidade do motor de aspiração, quando o frontal em vidro está aberto.
Após 10 min da sua definição, permite desligar o motor de aspiração e de fechar o painel frontal de vidro.
A função definida é assinalada pelo piscar dos LEDs. O cancelamento do temporizador ocorre pressionando novamente a tecla.
Com a entrada em vigor desde 1 de janeiro de 2015 dos novos regulamentos da Comissão Europeia EU65 “Energy label” e EU66 “ Ecodesign”, tornámos os nossos produtos conformes com base nos requisitos necessários. O produto em modalidade standby tem um consumo inferior a 0.5 W.
OUTRAS FUNÇÕES
Desligar automático
Após 4 horas de funcionamento ininterrupto desde a última configuração, o aparelho desliga-se e fecha-se automaticamente.
Saturação filtros antigordura
Após 30 horas de funcionamento, os indicadores de velocidade piscam para indicar a saturação do filtro antigordura. Para reiniciar, prima o botão TIMER quando o produto estiver desligado.
Sempre que um obstáculo impeça o encerramento do painel frontal em vidro, o encerramento interrompe-se.
• 3 COMO LIMPAR O EXAUSTOR
Uma manutenção correta é garantia de bom funcionamento e bom desempenho de um aparelho no tempo.
O exaustor deve estar desligado da fonte de alimentação, seja quando se liga à tomada seja quando se ativa o disjuntor, antes de remover os filtros metálicos. Após a limpeza, é necessário substituir os filtros metálicos conforme as instruções.
| MANUTENÇÃO | COMO PROCEDER? | PRODUTOS/ACESSÓRIOS A UTILIZAR |
| Superfície externa e acessórios | Não utilize sob nenhuma circunstância palhetas metálicas, produtos abrasivos ou escovas demasiado duras. | Para a limpeza da superfície externa do exaustor, utilize exclusivamente detergentes para uso doméstico di-luídos em água. Em seguida, enxagúe com água limpa e seque com um pano macio. |
| Filtro cartucho de carrinho aberto | Após 30 horas de funcionamento, os indicadores assinalarão a saturação do filtro antigordura com os LEDs a piscar. Para reiniciar, pressione a tecla temporizador [IMAGE]. | A limpeza dos filtros antigordura pode ser feita manualmente ou em lava-loiça. Os filtros antigordura devem ser limpos regularmente porque podem constituir um risco de incêndios. |
| Filtro de carvão | Na versão recirculação, é necessário substituir o filtro de carvão ativado periodicamente. Para remover o painel em fibra, é necessário antes de mais remover a grelha antigordura, retirar a chave em plástico do painel e retirá-lo da sua sede. Para inserir o filtro de carvão ativado, siga a operação oposta. Substitua o filtro de carvão usada em média a cada 6 meses. |
• 4 RESOLUÇÃO DE PROBLEMAS
| SINTOMA | SOLUÇÃO |
| O exaustor não funciona .. | Verifique que:• Não tenha ocorrido um corte de corrente.• Tenha sido de facto selecionada uma determinada velocidade.• A tecla vermelha de reset, posicionada em cima da caixa do sistema elétrico, esteja pressionada.• Na conexão, certifique-se de que os fios estejam bem inseridos no conector ele mesmo. (Em fase de conexão, uma pressão excessiva exercida poderia dobrar os contatos). |
| O exaustor tem pouco rendimento... | Verifique que:• A velocidade do motor selecionada seja suficiente para a quantidade de fumos e vapores presentes.• A cozinha tenha uma ventilação suficiente para permitir a entrada de ar.• O filtro de carvão não esteja gasto (exaustor em versão filtrante).• O canal de saída de ar esteja livre e conforme ao parágrafo 2. |
| O exaustor para durante o seu funcionamento | Verifique que:• Não tenha ocorrido um corte de corrente.• O dispositivo de corte unipolar não tenha disparado. |
• 5 SERVIÇO PÓS-VENDA
As eventuais intervenções no aparelho são efetuadas:
- Pelo seu revendedor, - Ou por um profissional qualificado de- positário da marca.
No momento da chamada, mostre as referências do aparelho (modelo, tipo, número de matrícula). Estas informações são mostradas na placa de identificação do aparelho.
• 6 AMBIENTE
PROTEÇÃO DO AMBIENTE
A embalagem deste aparelho pode ser reciclada. Recicle e contribua para a proteção do ambiente eliminando a embalagem em contentores de resíduos locais concebidos para este propósito.
O seu aparelho também contém bastante material reciclável. Este logótipo indica que aparelhos usados não devem ser misturados com outro tipo de resíduos.
A reciclagem de aparelhos, organizada pelo seu fabricante, é realizada de acordo com condições ideais, em conformidade com a Diretiva Europeia 2012/19/EC sobre a eliminação de resíduos elétricos e equipamento eletrónico.
Contacte as autoridades locais ou fabricante para informações sobre pontos de recolha de aparelhos usados perto de sua casa.
Obrigado por ajudar a proteger o ambiente.
