DHD7561B - Campana extractora DE DIETRICH - Manual de uso y guía de instrucciones gratis

Marca	De Dietrich
Modelo	DHD7561B
Tipo de producto	Campana extractora integrable (downdraft)
Versión	Evacuación o reciclaje
Ancho	850 - 950 mm
Profundidad	430 mm
Altura	350 mm
Alimentación eléctrica	220-240 V monofásico, 50/60 Hz, fusible 10-16 A
Consumo en espera	< 0,5 W
Número de velocidades	4
Tipo de controles	Electrónicos táctiles
Filtros antigrasa	Metálicos, lavables (a mano o en lavavajillas)
Filtro de carbón	Activo, reemplazable (cada 6 meses)
Funciones especiales	Temporizador 10 min, apagado automático 4h, indicador saturación filtros, protección anti aplastamiento
Distancia mínima plano de cocción (eléctrica)	65 cm (caja eléctrica)
Distancia mínima plano de cocción (gas)	60 mm del borde trasero
Sección conducto de conexión	220 x 90 mm
Duración filtro antigrasa antes de limpieza	30 horas de funcionamiento
Servicio postventa	De Dietrich, 0892 02 88 04 (0,50 €/min)

Preguntas frecuentes - DHD7561B DE DIETRICH

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa se pueden limpiar manualmente con agua tibia y un producto neutro, o en el lavavajillas. Para retirarlos, la campana debe estar abierta (presionar la tecla Ⓕ). Después de 30 horas de funcionamiento, el indicador parpadea para señalar su saturación. Después de la limpieza, reinicie el indicador manteniendo presionada la tecla TIMER cuando el producto esté apagado.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 6 meses en promedio, o más a menudo según el uso. Para acceder a él, retire primero el filtro antigrasa. Tire del extremo de acero para extraer el filtro de carbón. El montaje se realiza en orden inverso.

La campana no enciende, ¿qué hacer?

Verifique: 1) que la alimentación eléctrica no esté cortada (fusible o disyuntor). 2) que se haya seleccionado una velocidad. 3) que la tecla roja de reinicio en la caja eléctrica esté presionada. 4) que los cables en el conector de 9 polos estén bien insertados. Si el problema persiste, contacte al servicio postventa.

La succión de la campana es débil, ¿por qué?

Causas posibles: 1) La velocidad seleccionada es demasiado baja para la cantidad de vapores. 2) La cocina no está suficientemente ventilada (abra una ventana o puerta). 3) El filtro de carbón está saturado (en versión reciclaje). 4) El conducto de evacuación está obstruido o mal instalado. Verifique estos puntos.

¿Cómo abrir el panel de vidrio?

Presione la tecla marcada con un símbolo de vidrio (o Ⓕ según el manual). Esta acción abre la compuerta de vidrio y activa automáticamente la 2ª velocidad de succión. La campana funciona únicamente cuando el panel está abierto.

¿Qué significa el parpadeo del indicador luminoso?

El indicador parpadea para señalar la saturación de los filtros antigrasa después de 30 horas de funcionamiento. Para reiniciar, mantenga presionada la tecla TIMER cuando la campana esté apagada. Si el indicador está encendido fijo, indica que la función temporizador está activa.

¿Cómo ajustar el temporizador?

Presione la tecla TIMER para programar la parada del motor y el cierre del panel después de 10 minutos. El LED parpadea para confirmar. Para cancelar, presione nuevamente la misma tecla.

¿Puedo usar la campana en versión reciclaje?

Sí, si la evacuación exterior no es posible, la campana puede funcionar en reciclaje. En ese caso, debe instalar filtros de carbón (no incluidos con la versión evacuación). El aire reciclado se devuelve a la cocina a través de un conducto lateral del mueble.

¿Qué distancia mínima entre la campana y la placa de cocción?

Para placas eléctricas, la caja metálica que contiene los componentes eléctricos debe estar al menos a 65 cm de la placa o del punto de succión. Para cocinas a gas, la distancia entre el borde trasero de la placa y el borde de la campana downdraft debe ser de al menos 60 mm.

¿Cómo reiniciar el indicador de saturación de los filtros antigrasa?

Después de limpiar los filtros antigrasa, mantenga presionada la tecla TIMER durante unos segundos cuando la campana esté apagada. El indicador dejará de parpadear, indicando que el contador se ha puesto a cero.

MANUAL DE USUARIO DHD7561B DE DIETRICH

MANUAL DE UTILIZACIÓN

GUÍA DE INSTALACIÓN

CAMPANA EXTRACTORA DECORATIVA

CAMPANA DECORATIVA

CAMPANA EXTRACTORA DECORATIVA

EXTRACTOR DECORATIVO

CAMPANA DECORATIVA

CAMPANA DECORATIVA

CAMPANA EXTRACTORA DECORATIVA

CAMPANA EXTRACTORA DECORATIVA

• Precauciones importantes ____ 19
• Riesgos eléctricos 20 • Riesgos de asfixia 20
• Riesgos de incendio 20
• Montaje de la campana 21
• Descripción del aparato 22

1 / CÓMO INSTALAR LA CAMPANA

• Uso 23 - Versión reciclado 23 - Desmontaje del filtro cartucho - montaje del filtro de carbón _ 24 - Conexión eléctrica de la campana 24 - Conexión eléctrica 24

2 / CÓMO FUNCIONA LA CAMPANA 25 3 / CÓMO LIMPIAR LA CAMPANA 27 4 / DEFECTOS DE FUNCIONAMIENTO 28 5 / SERVICIO DE ASISTENCIA POSVENTA 28 6 / MEDIO AMBIENTE

- Protección del medio ambiente 29

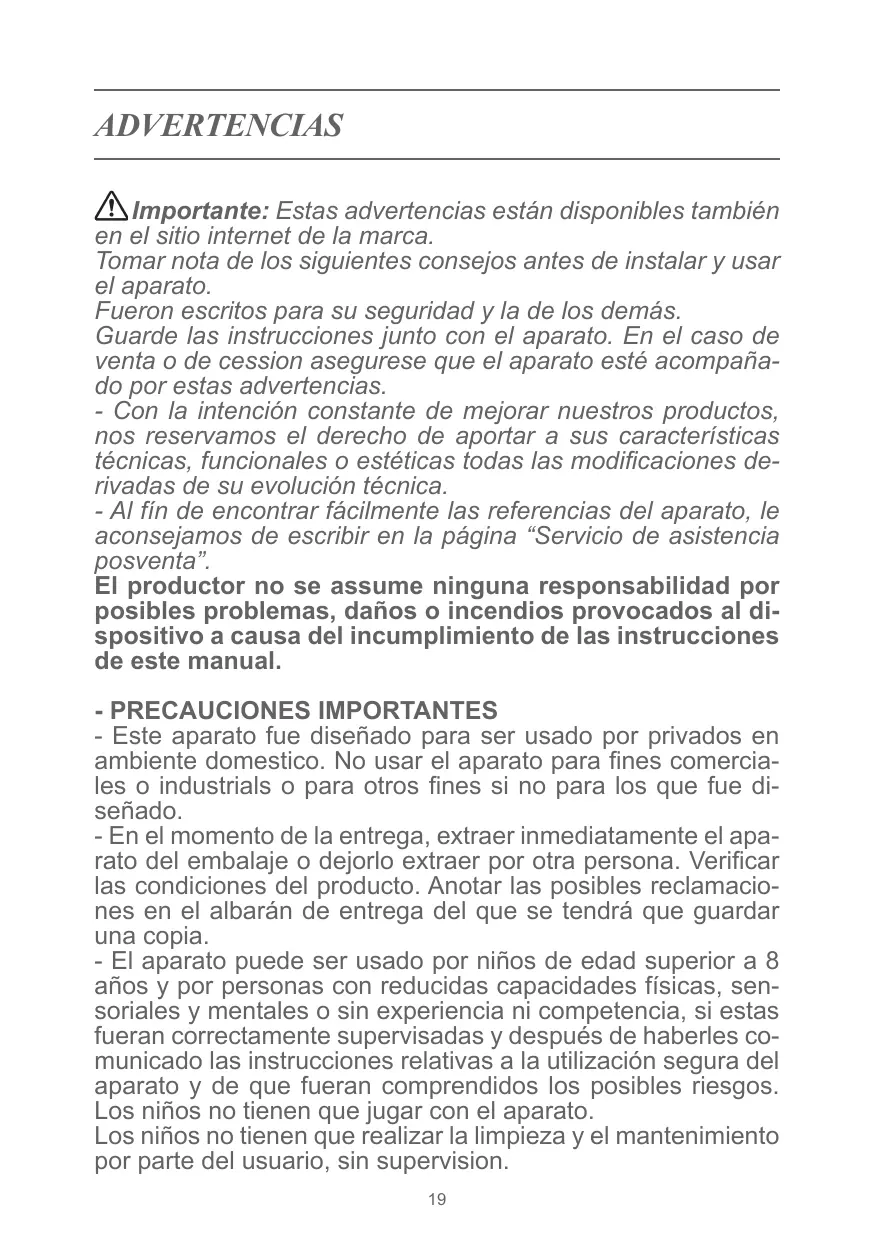

⚠️ Importante: Estas advertencias están disponibles también en el sitio internet de la marca.

Tomar nota de los siguientes consejos antes de instalar y usar el aparato.

Fueron escritos para su seguridad y la de los demás.

Guarde las instrucciones junto con el aparato. En el caso de venta o de cesión, asegúrese de que el aparato esté acompañado por estas advertencias.

- Con la intención constante de mejorar nuestros productos, nos reservamos el derecho de aportar a sus características técnicas, funcionales o estéticas todas las modificaciones derivadas de su evolución técnica.

- A fin de encontrar fácilmente las referencias del aparato, le aconsejamos escribir en la página “Servicio de asistencia posventa”.

El productor no asume ninguna responsabilidad por posibles problemas, daños o incendios provocados al dispositivo a causa del incumplimiento de las instrucciones de este manual.

- PRECAUCIONES IMPORTANTES

- Este aparato fue diseñado para ser usado por particulares en ambiente doméstico. No usar el aparato para fines comerciales o industriales o para otros fines si no para los que fue diseñado.

- En el momento de la entrega, extraer inmediatamente el aparato del embalaje o dejarlo extraer por otra persona. Verificar las condiciones del producto. Anotar las posibles reclamaciones en el albarán de entrega del que se tendrá que guardar una copia.

- El aparato puede ser usado por niños de edad superior a 8 años y por personas con reducidas capacidades físicas, sensoriales y mentales o sin experiencia ni competencia, si estas fueran correctamente supervisadas y después de haberles comunicado las instrucciones relativas a la utilización segura del aparato y de que fueran comprendidos los posibles riesgos. Los niños no tienen que jugar con el aparato.

Los niños no deben realizar la limpieza y el mantenimiento que corresponden al usuario sin supervisión.

- Atención: Las partes accesibles del aparato pueden calentarse cuando se utiliza con instrumentos para la cocción.

- Para la instalación del producto, se ruega usar solo los tornillos suministrados. El uso de otros tornillos puede causar problemas eléctricos o mecánicos. Atención: la no instalación de tornillos o dispositivos de fijación de acuerdo con estas instrucciones puede causar riesgos de naturaleza eléctrica. Se aconseja no usar accesorios que no se suministren con este producto.

- RIESGOS ELÉCTRICOS

- Desconectar los circuitos de alimentación antes de acceder a los terminales de unión. Si el cable de alimentación está dañado, debe ser cambiado por el productor, por el servicio de asistencia o por personas calificadas para evitar riesgos.

- La desconexión se puede efectuar a través de un enchufe accesible o poniendo un interruptor en las canalizaciones para evitar riesgos.

- No modificar o intentar modificar las características del aparato, ya que sería peligroso.

- Las reparaciones deben efectuarse exclusivamente por profesionales autorizados.

- Desconectar siempre el aparato de la red eléctrica antes de efectuar la limpieza y el mantenimiento.

- No utilizar nunca aparatos de vapor o de alta presión para la limpieza (exigencias relativas a la seguridad eléctrica).

- RIESGO DE ASFIXIA

- Las normas relativas a la evacuación del aire deben ser respetadas. El aire no debe ser conducido en un conducto utilizado para la descarga de humos de aparatos alimentados con gas u otros combustibles (no se aplica a los aparatos que conducen solo aire en la habitación).

- Una ventilación adecuada del local debe considerarse cuando una campana de cocina se utiliza junto con aparatos alimentados por gas u otros combustibles (no se aplica a los aparatos que conducen solo aire en la habitación).

- RIESGO DE INCENDIO

- Está prohibido cocinar al flambé y dejar encendidas hornallas de gas sin recipiente de cocción cerca de la campana (las llamas aspiradas podrían dañar el aparato).

• Es necesario, mientras fría debajo del aparato, una supervisión constante. Los aceites y grasas llevados a altas temperaturas pueden inflamarse.
• Respetar la frecuencia de limpieza y de sustitución de filtros. La acumulación de depósitos de grasa puede provocar incendios.
• El uso del aparato sobre llamas producidas por combustible (madera, carbón...) no está autorizado.

ADVERTENCIA:

Poner la caja de metal que contiene los componentes electrónicos a una distancia no inferior a 65 cm de la encimera a gas o de todos modos a 65 cm del punto de aspiración de la campana.

ADVERTENCIA:

Le aconsejamos instalar la caja metálica que contiene los componentes electrónicos a al menos 10 cm del suelo y a una distancia suficiente de todas las fuentes de calor (ej: al lado de un horno, o de una encimera).

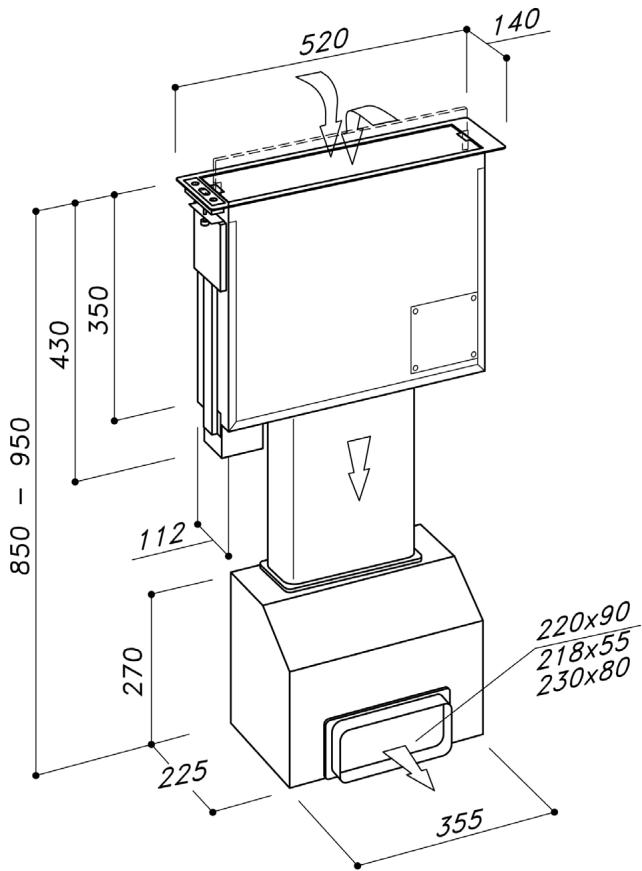

MONTAJE DE LA CAMPANA

La instalación tiene que respetar las normas vigentes en materia de ventilación de ambientes cerrados. En Francia estas disposiciones están contenidas en el DTU 61.1 del CSTB.

En particular, el aire evacuado, no tiene que ser canalizado en un conducto utilizado para el descargue de humos o de aparatos que utilizan gas u otros combustibles. No es posible usar conductos en desuso, salvo dictamen favorable de un técnico calificado.

• 1 COMO INSTALAR LA CAMPANA

Para que el Downdraft funcione mejor, es importante que la instalación se realice correctamente.

1) Exactamente en el centro de las dos encimeras, efectuar un orificio de las siguientes dimensiones 507x114mm (dib.1). 2) En el caso de uso con encimeras a gas, la distancia mínima que hay que respetar del borde de la encimera al borde del downdraft tiene que ser de al menos 60mm. 3) Antes de efectuar el orificio, verificar en la parte interior del mueble, en correspondencia con la zona de la campana, la ausencia de la estructura del mueble o de otros elementos que puedan comprometer una incorrecta instalación. Verificar que la anchura de la campana con su motor sea compatible con el mueble para permitir la instalación. 4) Colocar el motor de aspiración debajo del producto, prestando atención en alinear la salida de aire del downdraft con la entrada de aire del motor de aspiración (dib.2). El tubo de conexión entre los dos productos, de sección 220x90mm, tendrá que cortarse según la altura del mueble. Girar el motor de aspiración dirigiendo la salida de aire hacia la derecha o hacia la izquierda como muestra la fig.3, según las exigencias de instalación. La entrada del aire del motor de aspiración tendría que moverse lo más posible hacia atrás; para lograrlo podría ser útil girar la brida como se muestra en el dibujo 3A. En el dibujo 4 se representa el motor orientado hacia las dos posibles direcciones, una con la salida de aire dirigida hacia la derecha y la otra hacia la izquierda. 5) Aplicar el pegamento en la parte inferior del marco (fig.2). 6) Insertar el Downdraft en el interior del mueble poniéndolo desde arriba, sin sacar la protección del vidrio del panel. 7) El marco del producto tiene que adherir perfectamente a la mesada superior de la cocina. 8) Fijar la campana en el interior del mueble usando las dos abrazaderas suministradas (fig.3). Instalar las dos abrazaderas en los lados del producto como muestra la figura 6.

9) Después enroscar los tornillos de bloqueo, como muestra el dib.7, manualmente, sin destornillador eléctrico. Prestar atención y no enrosque exageradamente los tornillos porque se podría dañar el producto.

Si el tamaño del mueble no permitiera el uso de abrazaderas como muestran las figuras 6 y 7, o como alternativa, se suministrarán otras abrazaderas para la fijación al suelo.

En este caso, fijar las abrazaderas en la parte anterior o posterior del downdraft, como muestra la figura 8, por lo tanto bloquear el producto instalando los dos tornillos en el suelo como muestra la fig.9. Continuar con el montaje del tubo de evacuación de aire (no suministrado). Conectar la otra extremidad del tubo hacia el exterior del mueble para la instalación en filtrante o hacia el exterior de la habitación para la instalación en aspirante.

Atención: no realizar otros orificios en el producto, para evitar dañar los componentes internos de deslizamiento como también las partes eléctricas.

10) Conectar el producto a la red eléctrica.

11) abrir la placa frontal de vidrio, (ver capítulo cómo funciona la campana) por lo tanto, sacar el filtro anti grasa del embalaje e instalarlo como muestra la figura 10.

USO

La presente campana fue diseñada para aspirar humos, grasas y vapores de cocción. Fue realizada para poder ser utilizada sea en la versión con descargue al exterior que en versión con reciclado. Los tubos para la canalización del aire no se suministran.

VERSIÓN CON RECICLADO

Si el descargue de los humos y de los vapores hacia el exterior no fuera posible, se puede usar la campana en versión con reciclado. Para hacer esto, se tienen que instalar los filtros de carbón. El aire reciclado se manda hacia la cocina a través de un conducto que canaliza el aire hacia un lado del mueble.

DESMONTAJE DEL FILTRO CARTUCHO - MONTAJE DEL FILTRO CARBÓN.

El montaje y desmontaje de filtros anti grasa y de filtros de carbón se realizan con el downdraft en posición abierta. Para esto empujar la tecla 1.

Quitar los filtros antigrasa para poder acceder a los filtros de carbón (fig. 10-11). El cambio de los filtros se efectúa según el uso del downdraft y por esto una vez cada seis meses.

CONEXIÓN ELÉCTRICA DE LA CAMPANA

Este aparato posee un cable de alimentación H05 VVF con tres entradas de 0,75mm2 (neutro, fase y tierra) este se tiene que conectar a una red a 220-240v monofase por medio de un enchufe de corriente normalizada CEI 60083 que tendrá que quedar accesible después de la instalación. De conformidad con las normas para la misma instalación. No se asume ninguna responsabilidad en caso de accidente causado por no haber realizado la puesta a tierra correctamente. El fusible usado tendrá que ser de 10 o 16A. Si el cable de alimentación está dañado llamar a la asistencia posventa para evitar cualquier riesgo.

CONEXIÓN ELÉCTRICA

Este aparato se ajusta a las directrices europeas 2006/95/CE (directivas de la baja tensión) y 2004/108/CE (compatibilidad electromagnética).

En el momento de la instalación y de las operaciones de mantenimiento el aparato tiene que estar desenchufado de la red eléctrica, los fusibles tienen que estar desenchufados o quitados, la conexión eléctrica se tiene que realizar antes de colocar el aparato adentro del mueble, verificar que:

• La potencia sea suficiente
• Las líneas de alimentación se encuentren en buen estado
• El diámetro de los cables respeta las normas de instalación.

Atención

Si la campana presentara cualquier anomalía, desconectar el aparato o quitar el fusible que corresponde a la línea de desconexión del aparato.

IMPORTANTE. Las funciones de la campana se activan solo cuando el panel aspirante está abierto.

Abre el panel frontal de vidrio y activa la segunda velocidad del motor de aspiración.

Con el motor de aspiración encendido, pulsando esta tecla, se obtiene el apagado del producto.

Disminuye la velocidad del motor de aspiración desde la 4° hasta apagar el motor sin cerrar el panel aspirante.

Señala la velocidad fijada a través del encendido del led.

Señala la activación del comando TIMER a través del parpadeo del led.

El parpadeo del led con el aparato apagado señala la saturación del filtro anti grasa (ver el capítulo cómo limpiar la campana).

Aumenta la velocidad del motor de aspiración cuando el panel aspirante está abierto.

Pasados 10 minutos de enfoque, permite apagar el motor de aspiración, y de cerrar el panel de vidrio y apagar las luces si están encendidas.

La función establecida se señala con el parpadeo del led. La anulación del temporizador se realiza pulsando la tecla otra vez.

Con la entrada en vigor del 1° de Enero de 2015 de las nuevas reglas de la Comisión Europea EU65 "Energy label" y EU66 "Ecodesign", hemos ajustado los productos en base a los requisitos solicitados.

El producto en modalidad stand-by consume menos de 0.5W.

OTRAS FUNCIONES

Apagado automático

Después de 4 horas de funcionamiento continuo de la última configuración, el aparato se apaga y se cierra automáticamente.

Después de 30 horas de funcionamiento, los indicadores de velocidad parpadean para indicar la saturación de los filtros antigrasa. Para reiniciar esta alarma, mantener presionada la tecla "TIMER" cuando el producto está apagado.

SEGURIDAD ANTIBLOQUEO

Si un obstáculo impide el cierre del panel de vidrio, el cierre se interrumpe.

• 3 CÓMO LIMPIAR LA CAMPANA

Un mantenimiento cuidadoso es una garantía de buen funcionamiento y buen rendimiento de un aparato a lo largo del tiempo.

⚠️ La campana tendrá que estar desconectada de la alimentación eléctrica, ya sea cuando se desconecte el enchufe, o cuando se accione el interruptor diferencial, antes de quitar los filtros metálicos. Después de la limpieza, hay que volver a colocar los filtros metálicos como indican las instrucciones.

MANTENIMIENTO	¿CÓMO EFECTUARLO?	PRODUCTOS / ACCESORIOS EMPLEADOS
Superficie exterior y accesorios	No emplear en ningún caso estropajos metálicos, productos abrasivos o cepillos demasiado duros.	Para la limpieza de la superficie externa de la campana y de la pantalla del compartimento lámpara, utilizar exclusivamente detergentes para uso doméstico disponibles en el comercio diluidos con agua, después enjuagar con agua limpia y secar con un paño suave.
Filtro cartucho con carrillo abierto	Después de 30 horas de uso, la consola señalará la saturación del filtro antigrasa con el parpadeo de los 4 leds centrales. Para el reinicio pulsar la tecla temporizador [IMAGE].	La limpieza de los filtros anti-grasa se puede realizar manualmente o en el lava-vajillas. Los filtros anti-grasa deben limpiarse regularmente ya que pueden constituir un riesgo de incendio.
Filtro de carbón	En la versión de recirculación se necesita cambiar el filtro de carbon activado periódicamente. Para quitar el panel en fibra, se necesita antes de todo quitar la rejilla anti grasa y después tirar la llave de plastic del mismo panel y sacarlo del lugar. Para colocar el filtro de carbon activado realizar la operación contraria. Cambiar el filtro de carbón usado como media cada seis meses.

SÍNTOMA	SOLUCIÓN
La campana no funciona....	Compruebe que:No haya un black-out de corrienteSe haya seleccionado efectivamente una velocidad cual-quiera.La tecla roja de reinicio situada sobre el panel del sistema electrico esté pulsada.En la conexión de 9 polos, asegurarse de que los cables estén bien introducidos en el conector mismo. (En fase de conexión demasiada presión ejercida podría doblar los contactos).
La campana tiene un bajo rendimiento...	Compruebe que:La velocidad del motor seleccionada sea suficiente para la cantidad de humos y vapores existentes.La cocina esté bien ventilada para permitir una toma de aire.El filtro de carbón no esté gastado (campana en versión filtrante).El canal de salida de aire esté libre y conforme con el apartado 2.
La campana se detiene durante el funcionamiento....	Compruebe que:No haya un black-out de corriente.El dispositivo de corte omnipolar no esté desconectado.

• 5 SERVICIO DE ASISTENCIA POSVENTA

Las intervenciones que requiera el aparato deberán ser efectuadas:

• Por el revendedor,
• O por cualquier profesional cualificado depositario de la marca.

Cuando llame, comunique las referencias del aparato (modelo, tipo, número de matrícula).

Esta información aparece en la etiqueta de los datos técnicos del aparato.

• 6 MEDIO AMBIENTE

PROTECCIÓN DEL MEDIO AMBIENTE

El embalaje de este aparato puede ser reciclado. Recicla y contribuye a respetar el ambiente tirando el embalaje en los contenedores reservados para los residuos.

Tu aparato contiene mucho material reciclable. Este símbolo indica que una vez utilizado el producto no tiene que ser eliminado junto a otros residuos.

El reciclado del aparato, organizado por el productor, tiene que efectuarse en las mejores condiciones posibles, según la Directiva Europea 2012/19/EC sobre los desperdicios de los aparatos eléctricos y electrónicos.

Contacta el servicio local de eliminación de residuos o la tienda en el que has comprado el producto para obtener informaciones más detalladas de los lugares en los que se recogen aparatos usados más cercano a tu casa.

Gracias por ayudarnos a respetar el medio ambiente.

ADVERTENCIAS
