BEDIENUNGSANLEITUNG DHD7561B DE DIETRICH

1 / EINBAU DER DUNSTABZUGSHAUBE • Verwendung _____________________________________ • Umluftbetrieb _____________________________________ • Austausch der Filterpatrone und des Kohlefilters __________ • Stromanschluss der Dunstabzugshaube ________________ • Elektroanschluss __________________________________

4 / UNREGELMÄSSIGKEITEN IN DER FUNKTIONSWEISE ____

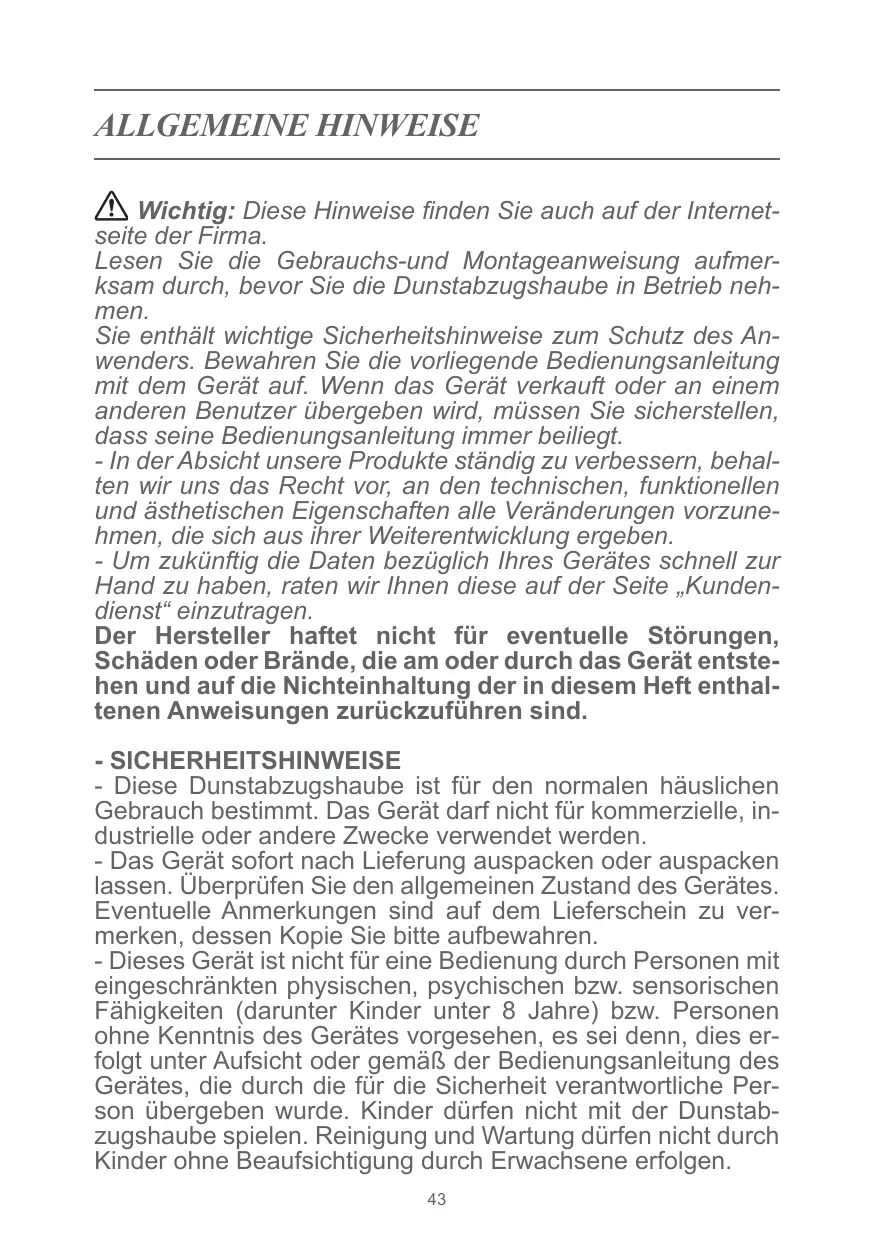

ALLGEMEINE HINWEISE Wichtig: Diese Hinweise finden Sie auch auf der Internetseite der Firma. Lesen Sie die Gebrauchs-und Montageanweisung aufmerksam durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie enthält wichtige Sicherheitshinweise zum Schutz des Anwenders. Bewahren Sie die vorliegende Bedienungsanleitung mit dem Gerät auf. Wenn das Gerät verkauft oder an einem anderen Benutzer übergeben wird, müssen Sie sicherstellen, dass seine Bedienungsanleitung immer beiliegt. - In der Absicht unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, an den technischen, funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. - Um zukünftig die Daten bezüglich Ihres Gerätes schnell zur Hand zu haben, raten wir Ihnen diese auf der Seite „Kundendienst“ einzutragen. Der Hersteller haftet nicht für eventuelle Störungen, Schäden oder Brände, die am oder durch das Gerät entstehen und auf die Nichteinhaltung der in diesem Heft enthaltenen Anweisungen zurückzuführen sind. - SICHERHEITSHINWEISE - Diese Dunstabzugshaube ist für den normalen häuslichen Gebrauch bestimmt. Das Gerät darf nicht für kommerzielle, industrielle oder andere Zwecke verwendet werden. - Das Gerät sofort nach Lieferung auspacken oder auspacken lassen. Überprüfen Sie den allgemeinen Zustand des Gerätes. Eventuelle Anmerkungen sind auf dem Lieferschein zu vermerken, dessen Kopie Sie bitte aufbewahren. - Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder unter 8 Jahre) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. Kinder dürfen nicht mit der Dunstabzugshaube spielen. Reinigung und Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durch Erwachsene erfolgen. 43

- Achtung: Die erreichbaren Teile des Gerätes können während des Betriebs sehr heiß werden. - Für den Einbau des Gerätes, verwenden Sie nur die im Lieferumfang erhaltenen Schrauben. Die Verwendung von anderen Schrauben kann zu elektronischen oder mechanischen Schäden führen. Achtung: die nicht Verwendung von Schrauben oder Befestigungselementen gemäß dieser Hinweise kann zu Elektroschäden führen. - ELEKTRISCHE GEFÄHRDUNG - Trennen Sie die Stromversorgungseinheit bevor Sie die Anschlussklemmen verbinden. Ein beschädigtes Stromkabel muss vom Hersteller, Kundendienst oder Fachpersonal ersetzt werden, um eine Gefährdung zu verhindern. - Die Stromtrennung muss mit einer zugänglichen Steckdose oder einem an der Stromleitung vorgesehenen Schalter gemäß den Installationsvorschriften ausgestattet sein. - Verändern Sie nie und versuchen Sie auch nie die Eigenschaften des Gerätes zu verändern, um jegliche Gefahr zu vermeiden. - Reparaturen dürfen ausschließlich nur von Fachpersonal vorgenommen werden. - Trennen Sie die Dunstabzugshaube immer vom Stromnetz bevor Sie die Reinigung oder Wartungsarbeiten vornehmen. - Verwenden Sie niemals Dampf- oder Hochdruckreinigungsgeräte (zur Gewährleistung der elektrischen Sicherheit). - ERSTICKUNGSGEFAHR - Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). - Es ist eine geeignete Raumbelüftung vorzusehen, wenn die Dunstabzugshaube zusammen mit anderen durch Gas-oder anderen Brennstoffen versorgten Geräten betrieben wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). - BRANDGEFAHR - Es ist verboten, unter der Dunstabzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen). 44

- Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen können erhitzte Öle und Fette Feuer fangen. - Die Reinigungs- und Wartungsarbeiten regelmäßig durchführen. Fettansammlungen können Brände verursachen. - Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig. HINWEIS: Der Abstand der Metallschachtel mit den elektronischen Bauelementen zur Gaskochstellen, sowie zur Sauggruppe, muss mindestens 65 cm betragen. HINWEIS: Wir empfehlen, die elektronische Steuerkarte mindestens 10 cm über dem Boden und in ausreichendem Abstand von allen Hitzequellen zu installieren (z.B. Seitenwand des Backofens, Herdplatte). EINBAU DER DUNSTABZUGSHAUBE Der Einbau muss entsprechend den geltenden Vorschriften bezüglich einer ausreichenden Belüftung von geschlossenen Räumen durchgeführt werden. In Frankreich sind diese Vorschriften in DTU 61.1 des CSTB enthalten. Im Besonderen darf die abzugebende Luft nicht in Luftschächte geführt werden, die für den Abzug von Rauch oder anderen Gas- und Brennstoffgeräten benutzt werden. Rohrleitungen, die nicht mehr in Gebrauch sind, dürfen nur nach Genehmigung eines qualifizierten Technikers verwendet werden.

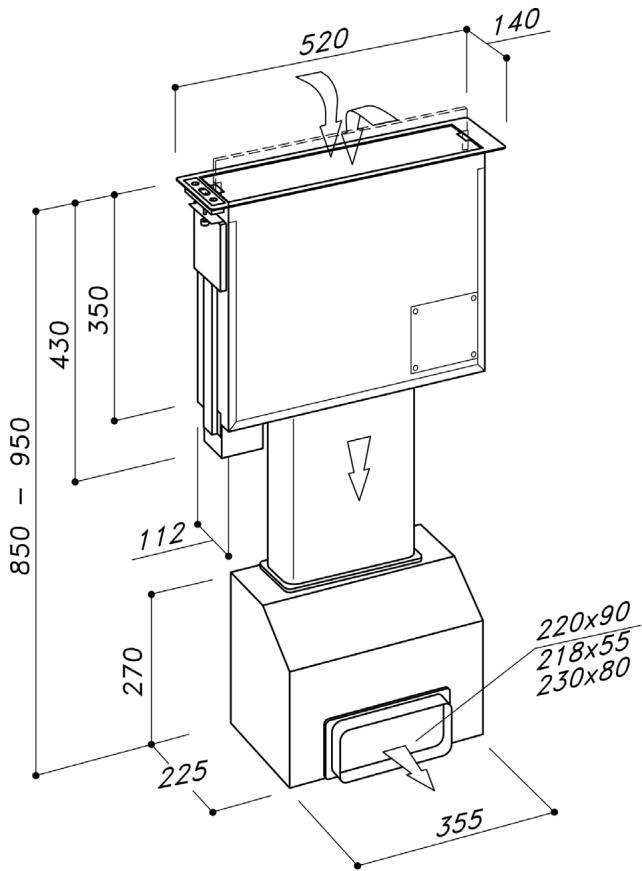

• 1 EINBAU DER DUNSTABZUGSHAUBE Für den einwandfreien Betrieb des Downdrafts ist es wichtig, dass die Installation korrekt ausgeführt wird. 1) Genau in der Mitte zwischen den beiden Kochplatten eine Öffnung in der Maße 507x114 mm herstellen (Abb.1). 2) Bei Verwendung in Verbindung mit Gasherden muss der Abstand zwischen dem hinteren Rand der Herdplatte und dem Rand des Downdrafts mindestens 60 mm betragen. 3) Bevor die Öffnung hergestellt wird muss kontrolliert werden, dass im Inneren des Schranks im Installationsbereich der Dunstabzugshaube keine Strukturelemente des Möbelstücks bzw. sonstige Elemente vorhanden sind, die eine korrekte Installation verhindern könnten. Überprüfen Sie, dass die Abmessungen der Dunstabzugshaube mit dem Motor und der Küchenfläche mit dem Möbelstück kompatibel sind, um den Einbau zu ermöglichen. 4) Den Absaugmotor unter das Gerät stellen; achten Sie darauf, dass der Luftaustritt des Downdrafts mit dem Lufteintritt des Absaugmotors übereinstimmen (Abb.2). Das Verbindungsrohr zwischen den beiden Geräten, Abschnitt 220x90mm, muss entsprechend der Höhe des Möbelstücks abgeschnitten werden. Den Absaugmotor so drehen, bis der Luftaustritt nach rechts oder nach links gerichtet ist - gemäß der Installationsanforderungen (Abb.3). Der Lufteintritt des Absaugmotors muss so weit wie möglich nach hinten geschoben werden. Um diesen Vorgang durchzuführen, drehen Sie den in Abb. 3A dargestellten Flansch. In Abb. 4 sind beide Motoreinstellungen dargestellt, eine mit Luftaustritt nach rechts und eine mit Luftaustritt nach links. 5) Auf der Unterseite des Rahmens Klebstoff auftragen (Abb. 5). 6) Den Downdraft von oben in das Möbelstück einführen, ohne die Schutzfilme vom Glas und vom Paneel zu entfernen. 7) Der Rahmen der Dunstabzugshaube muss perfekt an der Oberfläche des Herds anliegen. 8) Die Dunstabzugshaube im Inneren des Möbelstücks mit den beiden mitgelieferten Bügeln befestigen. Die zwei Bügel an den Seiten des Gerätes einhaken (Abb.6).

9) Danach die Schrauben ohne Akkuschrauber per Hand festdrehen (Abb.7). Die Schrauben nicht zu fest ziehen, um das Gerät nicht zu beschädigen. Erlaubt das Möbelstück nicht die Befestigung der in Abb. 6 und 7 dargestellten Bügel, sind zwei andere mitgelieferte Bügel für eine Befestigung am Boden vorgesehen. Diese zwei Bügel müssen an der Vorder- oder Hinterseite des Downdrafts (Abb.8) und mit den zwei Schrauben am Boden (Abb.9) befestigt werden. Mit dem Einbau des Luftaustrittsrohrs beginnen (nicht ausgestattet). Das andere Endrohr an der Außenseite des Möbels, für den Umluftbetrieb (Abb. 5), oder an den äußeren Luftaustritt, für den Abluftbetrieb, anschließen. Achtung: Nehmen Sie keine weiteren Bohrungen an der Dunstabzugshaube vor, um Schäden an den inneren Gleitelementen und den elektrischen Teilen zu vermeiden. 10) Die Dunstabzugshaube an das Stromnetz anschließen. 11) Die Glasscheibe öffnen (siehe „Funktionsweise der Dunstabzugshaube“), den Fettfilter aus der Verpackung nehmen und wie in Abb. 10 dargestellt einsetzen.. VERWENDUNG Diese Dunstabzugshaube wurde für das Absaugen von Rauch, Fett und Dampf während des Kochens entwickelt. Sie wurde so entworfen, dass sowohl der Abluft- als auch der Umluftbetrieb möglich sind. Die Rohre für den Luftkanal werden nicht mitgeliefert. UMLUFTBETRIEB Sollte ein Ausstoß des Rauchs und des Dampfs nach außen nicht möglich sein, so kann die Dunstabzugshaube mit Umluftbetrieb verwendet werden. Hierzu müssen die Kohlefilter eingesetzt werden. Die abgesaugte Luft wird der Küche über eine Leitung wieder zugeführt, die die Luft auf eine Schrankseite lenkt.

AUSTAUSCH DER FILTERPATRONE UND DES KOHLEFILTERS Zum Austausch der Fett- und Kohlenfilter, muss sich der Downdraft in offener Lage befinden, indem Sie die Taste betätigen.

ELEKTROANSCHLUSS Dieses Gerät entspricht den Europäischen Richtlinien 2006/95/CE (Niederspannungsrichtlinie) und 2004/108/CE (Elektromagnetische Verträglichkeit). Während der Installations- und Wartungsarbeiten muss das Gerät vom Stromnetz getrennt und die Schmelzsicherungen abgeschaltet oder entfernt werden. Der Stromanschluss muss ausgeführt werden, bevor das Gerät ins Möbelstück eingesetzt wird. Vergewissern Sie sich, dass: - Die Stromstärke ausreichend ist, - Die Stromverbindungen in gutem Zustand sind, - Der Durchmesser der Kabel mit den Installationsregeln übereinstimmt.

Die Fettfilter entfernen, um Zugang zu den Kohlefiltern zu bekommen (Abb. 10 - 11). Die Häufigkeit des Wechsels der Kohlefilter (Abb. 11) hängt davon ab, wie oft der Downdraft benutzt wird. Der Austausch muss jedoch mindestens alle 6 Monate erfolgen.

STROMANSCHLUSS DER DUNSTABZUGSHAUBE Dieses Gerät ist mit einem Versorgungskabel H05 VVF mit 3 Leitern zu je 0,75 mm2 (neutral, Phase und Erdung) ausgestattet. Es muss an ein Stromnetz mit 220 – 240 V durch eine normale Steckdose CEI 60083 angeschlossen werden, an die auch nach der Installation Zugriff hat und die mit den Installationsvorschriften übereinstimmt. Für den Fall eines Unfalls, der durch eine fehlende oder nicht korrekte Erdung verursacht wird, wird jegliche Verantwortung abgelehnt. Die verwendete Schmelzsicherung muss zwischen 10 und 16A sein. Sollte das Stromversorgungskabel beschädigt sein, wenden Sie sich an den Kundendienst nach Kauf, um jegliches Risiko auszuschließen.

ACHTUNG Sollte die Dunstabzugshaube Unregelmäßigkeiten in ihrer Funktionsweise aufzeigen, nehmen Sie das Gerät vom Netz oder entfernen sie die entsprechenden Schmelzsicherungen des Gerätes.

• 2 FUNKTIONSWEISE DER DUNSTABZUGSHAUBE WICHTIG: Die Funktionen der Dunstabzugshaube können nur aktiviert werden, wenn die Glasscheibe geöffnet ist. Öffnet die Glasscheibe und schaltet automatisch die 2. Geschwindigkeitsstufe ein. Bei eingeschaltetem Motor und Betätigung dieser Taste schaltet sich das Gerät aus.

Verringert die Geschwindigkeit des Absaugmotors von der 4. Bis zur 1. Stufe.

Meldet die eingestellte Geschwindigkeit durch Aufleuchten des Leds. Meldet die Aktivierung des Timers durch Blinken des Leds. Das Blinken des Leds bei ausgeschaltetem Gerät zeigt die Sättigung des Fettfilters an (siehe “Reinigung der Dunstabzugshaube“).

Steigert die Geschwindigkeit des Absaugmotors wenn die Glasscheibe offen ist.

Erlaubt nach Ablauf von 10 Minuten nach Einstellung das Ausschalten des Absaugmotors und schließt die Glasscheibe. Die eingestellte Funktion wird durch Blinken des entsprechenden Led angezeigt. Der Timer kann durch nochmaliges Betätigen der Taste gelöscht werden.

Die Produkte des Herstellers sind an die neuen Verordnungen der EUKommission (gültig ab 1. Januar 2015) EU65 “Energielabel” und EU66 „Ökodesign” angepasst. Das Gerät verbraucht im Stand-By-Betrieb weniger als 0,5 W. WEITERE FUNKTIONEN Automatisches Abschalten Nach 4 Stunden ununterbrochenen Betrieb nach der letzten Einstellung schaltet das Gerät automatisch ab und schließt sich. Sättigung der Fettfilter Nach 30 Stunden Betrieb wird die Sättigung der Fettfilter durch das Blinken des Geschwindigkeit-Leds gemeldet. Zum Rücksetzen dieses Alarms muss die Taste TIMER bei ausgeschaltetem Gerät betätigt werden. SCHUTZVORRICHTUNG GEGEN EINQUETSCHEN Sofern ein Hindernis das Schließen der Glasscheibe behindert, wird dieser Vorgang unterbrochen.

• 3 REINIGUNG DER DUNSTABZUGSHAUBE Eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktionstüchtigkeit des Geräts.

Äußere Geräteoberfläche und Zubehör

Filterpatrone bei offenem Paneel

Die Dunstabzugshaube muss vom Stromnetz getrennt werden, bevor die Metallfilter entfernt werden können. Nach der Reinigung sind die Metallfilter wie in der Anleitung beschrieben wieder einzusetzen.

PUTZ - UND HILFSMITTEL Verwenden Sie keinesfalls Um die Oberfläche der DunstabMetallschwämme, Scheuer- zugshaube zu reinigen, verwenmittel oder zu harte Bürsten. den Sie ausschließlich in Wasser verdünnte Reinigungsmittel für den häuslichen Gebrauch, die Sie im Handel kaufen können. Danach mit klarem Wasser abwaschen und mit einem weichem Tuch trocken wischen. Nach 30 Betriebsstunden wird am Bedienfeld die Sättigung des Fettfilters durch Blinken des Leds angezeigt. Zum Rücksetzen ist die Timer-Taste zu betätigen.

Im Umluftbetrieb ist es nötig die Aktivkohlefilter regelmäßig zu ersetzen. Um die Faserplatte zu entfernen, muss zuerst das Metallfettfilter entfernt werden. Dann ziehen Sie an dem am Kohlefilter befindlichen Plastikgriff, um den Kohlefilter aus seiner Halterung zu lösen. Um den Aktivkohlefilter einzusetzen führen Sie die Schritte in umgekehrter Weise aus. Tauschen Sie den Aktivkohlefilter ungefähr alle sechs Monate aus. 51

Die Reinigung der Fettfilter kann per Hand oder in der Spülmaschine erfolgen. Die Fettfilter müssen regelmäßig gereinigt werden, da sie eine Brandgefahr darstellen können.

UNREGELMÄSSIGKEITEN IN DER FUNKTIONSWEISE ANZEICHEN Die Dunstabzugshaube funktioniert nicht

Die Dunstabzugshaube funktioniert nicht richtig

Die Dunstabzugshaube stoppt während des Betriebs

LÖSUNG Versichern Sie sich, dass: • Kein Stromausfall besteht. • Die gewünschte Betriebsstufe wirklich ausgewählt wurde. • Die rote Reset-Taste auf dem Elektrogehäuse betätigt ist. • Der 9-polige-Steckverbinder richtig angeschlossen ist (durch zu starken Druck beim Anschließen können sich die Kontakte verbiegen).

Versichern Sie sich, dass: • Die Motorgeschwindigkeit für die Rauch- und Dampfmenge hoch genug gewählt ist. • Die Küche ausreichend belüftet ist, um einen notwendigen Lufteintritt zu gewährleisten. • Der Kohlefilter nicht verschlissen ist (Umluft-Betrieb). • Der Luftaustritt frei ist und den Angaben des Abschnitts 2 entspricht.

Versichern Sie sich, dass: • Kein Stromausfall besteht. • Der allpoliger Trennschalter nicht ausgelost ist.

• 5 KUNDENDIENST Eingriffe an Ihrem Gerät dürfen nur: - Von Ihrem Händler oder, - Von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf dem an Ihrem Gerät angebrachten Typenschild.

• 6 UMWELT UMWELTSCHUTZ Die Verpackung der Dunstabzugshaube ist recycelbar. Sorgen Sie für den Umweltschutz, bringen Sie die Verpackung an der örtlichen Einrichtung und entsorgen Sie diese in den geeigneten Abfallbehälter. Das Gerät enthält viele wiederverwendbare Teile. Das Symbol weist Sie darauf hin, dass das Produkt nicht als normaler Hausmüll behandelt werden darf. Der Hersteller sorgt für ein fachgerechtes Recycling des Produktes, das den Vorgaben der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte entspricht. Bitte informieren Sie sich über die jeweiligen örtlichen Sammelsysteme für elektrische und elektronische Geräte. Danke, dass Sie mithelfen, unsere Umwelt zu schützen.
