INSTRUKCJA OBSŁUGI DHD7561B DE DIETRICH

• Ważne środki ostrożności ___________________________
• Zagrożenia elektryczne _____________________________
• Zagrożenie uduszeniem ____________________________
• Zagrożenia pożarem _______________________________
• Montaż okapu ____________________________________
• Opis urządzenia __________________________________

1 / JAK INSTALOWAĆ OKAP

• Użytkowanie _____________________________________
• Wersja z recyklingiem _______________________________
• Montaż filtra z wkładem - montaż filtra węglowego _________
• Podłączenie elektryczne okapu _______________________
• Połączenie elektryczne ______________________________

• Ochrona środowiska ________________________________

ZALECENIA Ważne: Niniejsze zalecenia można zaleźć również na stronie internetowej tej marki. Przed rozpoczęciem instalowania i użytkowania urządzenia należy zapoznać się z zamieszczonymi poniżej wskazówkami. Zostały zredagowane dla Waszego bezpieczeństwa oraz dla bezpieczeństwa innych użytkowników. Przechowywać instrukcje razem z urządzeniem. W przypadku sprzedaży lub odstąpienia urządzenia należy upewnić się, że instrukcja została dostarczona razem z nim. - Z uwagi na ciągłe doskonalenie naszych wyrobów, zastrzegamy sobie prawo do wprowadzania zmian technicznych, funkcjonalnych i estetycznych, które są związane z ewolucją techniczną. - Aby ułatwić wyszukiwanie odniesień do urządzenia, zalecamy zanotowanie ich na stronie „Serwis Posprzedażowy”. Producent nie ponosi żadnej odpowiedzialności za ewentualne problemy, uszkodzenia lub pożar spowodowane na skutek nieprzestrzegania zaleceń zamieszczonych w tej instrukcji.

- Urządzenie zostało zaprojektowane do użytku prywatnego w otoczeniu domowym. Nie używać urządzenia dla celów handlowych lub przemysłowych lub do innych celów niż te, dla których zostało zaprojektowane. - W momencie dostawy należy natychmiast wyjąć urządzenie z opakowania lub zlecić jego wyjęcie. Sprawdzić stan urządzenia. Zanotować ewentualne reklamacje na dowodzie dostawy, którego kopię należy zachować. - Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz przez osoby o ograniczonych możliwościach fizycznych, czuciowych i umysłowych, nieposiadające doświadczenia lub wymaganej wiedzy, pod warunkiem, że będą z niego korzystać pod nadzorem lub po uzyskaniu wskazówek dotyczących bezpiecznego użytkowania urządzenia i zrozumienia zagrożeń z nim związanych. Nie pozwalać dzieciom bawić się urządzeniem. Czyszczenie i konserwacja przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

- Uwaga: Dostępne części urządzenia mogą nagrzewać się w przypadku używania ich z naczyniami kuchennymi. - Aby zainstalować urządzenie należy stosować wyłącznie śruby dostarczone w wyposażeniu. Stosowanie innych śrub może stwarzać problemy elektryczne lub mechaniczne. Uwaga: Niewykorzystanie śrub lub wykorzystanie urządzeń mocujących w sposób niezgodny z niniejszymi zaleceniami, może powodować zagrożenia natury elektrycznej. Zaleca się nie korzystać z akcesoriów niedostarczonych wraz z urządzeniem.

- ZAGROŻENIA ELEKTRYCZNE

- Odłączyć systemy zasilania przed uzyskaniem dostępu do zacisków przyłączeniowych. Jeśli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi zostać wymieniony przez Producenta, Biuro Obsługi Technicznej lub personel wykwalifikowany. - Odłączenie urządzenia może nastąpić przy pomocy dostępnego gniazda prądowego lub poprzez zamontowanie wyłącznika w stałym kominie, zgodnie z przepisami dotyczącymi instalacji. - Nie modyfikować lub usiłować modyfikować parametrów urządzenia, ponieważ może to okazać się niebezpieczne. Naprawy muszą być wykonywane wyłącznie przez personel upoważniony. - Przed przystąpieniem do czyszczenia i konserwacji odłączyć zawsze urządzenie od sieci elektrycznej. - Nie używać nigdy do czyszczenia urządzeń parowych lub funkcjonujących pod wysokim ciśnieniem (wymagania dotyczące bezpieczeństwa elektrycznego).

- ZAGROŻENIE UDUSZENIEM

- Przestrzegać normy dotyczącej wyprowadzania powietrza. Powietrze nie może być przenoszone do przewodu rurowego używanego do odprowadzania oparów wytwarzanych przez urządzenia zasilane gazem lub innym paliwem (nie dotyczy urządzeń, które wyprowadzają powietrze tylko do pomieszczenia). - Odpowiednia wentylacja pomieszczenia musi być zapewniona w przypadku, kiedy okap kuchenny jest używany razem z urządzeniami zasilanymi gazem lub innym paliwem (nie dotyczy urządzeń, które wyprowadzają powietrze tylko do pomieszczenia).

- W pobliżu okapu zabrania się gotowania potraw na ogniu i pozostawiania włączonych palników gazowych bez naczyń używanych do gotowania (zasysane płomienie mogą powodować uszkodzenie urządzenia). - Podczas smażenia potraw przebiegającego pod okapem wymagany jest stały nadzór. Olej i tłuszcz w wysokiej temperaturze mogą się zapalić. - Przestrzegać częstotliwości czyszczenia i wymiany filtrów. Nagromadzone osady tłuszczu mogą spowodować pożar. - Używanie urządzenia nad płomieniami wytwarzanymi przez paliwo (drewno, węgiel ...) jest niedozwolone. ZALECENIE: Umieścić metalową skrzynkę z elementami elektronicznymi w odległości nie mniejszej niż 65 cm od płyty gazowej lub w każdym razie 65 cm od punktu zasysania okapu. ZALECENIE: Zalecamy zamontować metalową skrzynkę z elektronicznymi elementami na wysokości co najmniej 10 cm od podłoża i w odpowiedniej odległości od wszystkich źródeł ciepła (np.: ścianka piekarnika lub płyta kuchenna). MONTAŻ OKAPU Instalacja musi być zgodna z przepisami obowiązującymi w zakresie wentylacji pomieszczeń zamkniętych. We Francji przepisy te są zawarte w DTU 61.1 CSTB. Powietrze pochłaniane nie może być przenoszone do przewodu rurowego używanego do odprowadzania oparów wytwarzanych lub urządzeń spalających gaz lub inne paliwa. Stosowanie przewodów rurowych wycofanych z użycia nie jest możliwe, chyba, że w następstwie pozytywnej opinii wydanej przez wykwalifikowanego technika.

• 1 JAK INSTALOWAĆ OKAP W celu zagwarantowania prawidłowego funkcjonowania okapów Down-draft ważne jest prawidłowe przeprowadzenie instalacji.

1) Dokładnie na środku dwóch płyt kuchennych wywiercić otwory o wymiarach

równych 507x114 mm. (rys. 1).

2) W przypadku używania z gazowymi

płytami kuchennymi, minimalna odległość, której należy przestrzegać od tylnej krawędzi płyty do krawędzi okapu Downdraft musi wynosić co najmniej 60 mm.

3) Przed wykonaniem otworu należy

sprawdzić czy wewnątrz szafki, w pobliżu obszaru okapu, nie znajduje się szkielet szafki lub inne elementy, które mogłyby zakłócać prawidłową instalację. Sprawdzić czy wymiary gabarytowe okapu z silnikiem są zgodne z szafką, a w związku z tym czy instalacja jest możliwa.

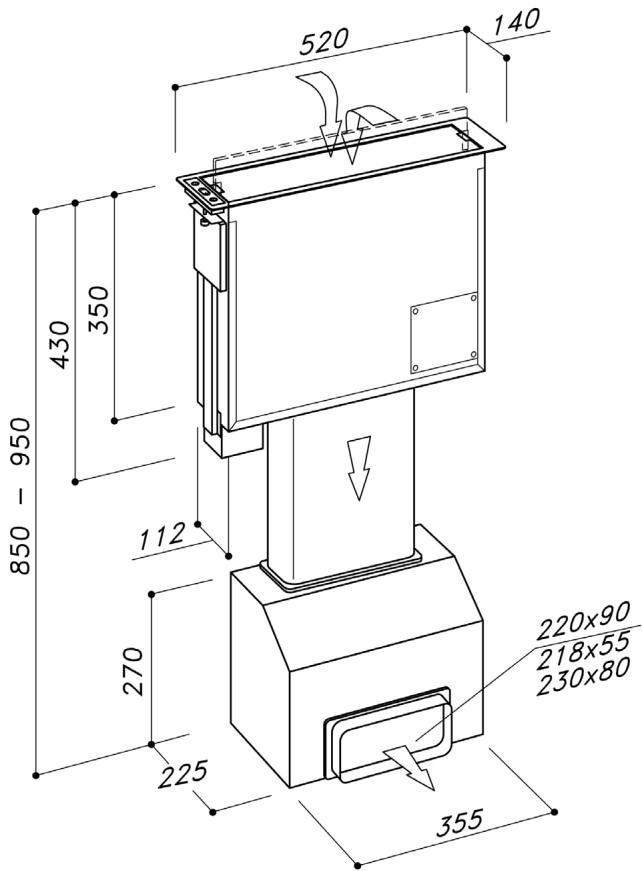

4) Zamontować silnik pochłaniacza pod

urządzeniem, uważając, aby wyrównać wylot powietrza okapu Downdraft z wylotem powietrza silnika pochłaniacza (rys.2). Przewód rurowy łączący dwa urządzenia, o przekroju 220x90mm, należy uciąć w zależności od wysokości szafki. Obrócić silnik pochłaniacza, ustawiając wylot powietrza w prawo lub w lewo, jak pokazano na rys. 3, w zależności od potrzeb instalacyjnych. Wlot powietrza silnika pochłaniacza musi być przesunięty najbardziej możliwie do tyłu; aby to zrobić może być wskazane obrócenie kołnierza, jak pokazano na rysunku 3A. Na rysunku 4 przedstawiony jest silnik ustawiony w obu możliwych kierunkach, jeden z wylotem ustawionym w prawo, a drugi w lewo.

5) Nanieść klej w dolnej części ramki

6) Włożyć okap Downdraft do szafki od

góry, nie wyjmować zabezpieczeń szyby i płyty.

7) Ramka okapu musi doskonale

przylegać do górnej płyty kuchennej.

8) Przymocować okap wewnątrz szafki

wykorzystując dwa uchwyty dostarczone w wyposażeniu. Zainstalować dwa uchwyty po bokach urządzenia, mocując je, jak pokazano na rys. 6.

9) Następnie dokręcić ręcznie śruby

blokujące, jak pokazano na rys. 7, nie stosować wkrętaka elektrycznego. Aby zapobiec uszkodzeniu urządzenia należy zwracać uwagę, aby śruby nie były dokręcane zbyt mocno. W przypadku, kiedy wymiary szafki nie pozwalają na stosowanie uchwytów pokazanych na rysunkach 6 i 7, alternatywnie są dostarczane dodatkowe uchwyty, umożliwiające przymocowanie do podłogi. W tym przypadku należy zamocować uchwyty z przodu lub z tyłu okapu Downdraft, jak pokazano na rysunku 8, a następnie zablokować urządzenie poprzez zastosowanie dwóch śrub w podłodze, jak pokazano na rys. 9. Przystąpić do montażu przewodu rurowego odprowadzającego powietrze (niedostarczony). Połączyć drugi koniec przewodu rurowego w kierunku na zewnątrz szafki, w celu zainstalowania jako pochłaniacz lub w kierunku na zewnątrz mieszkania, w przypadku instalowania jako urządzenie wyciągowe. Uwaga: Nie wiercić dodatkowych otworów w urządzeniu, aby zapobiegać uszkodzeniu wewnętrznych elementów prowadzących oraz części elektrycznych.

10) Podłączyć urządzenie do sieci

11) Wysunąć szklany panel przedni (patrz rozdział Jak działa okap), następnie

wyjąć filtr przeciwtłuszczowy z opakowania i zamontować w sposób pokazany na rys. 10. UŻYTKOWANIE Okap został zaprojektowany w celu zasysania tłuszczów i oparów powstających podczas gotowania potraw. Został zrealizowany w celu ponownego wykorzystania, zarówno w wersji wyciągowej z odprowadzaniem na zewnątrz, jak iw wersji pochłaniacza z recyrkulacją powietrza. Przewody rurowe wykorzystywane do odprowadzania powietrza nie są dostarczone w wyposażeniu.

Jeśli przewód zasilający jest uszkodzony należy skontaktować się z serwisem posprzedażowym w celu zapobieżenia wszelkim zagrożeniom.

WERSJA Z RECYRKULACJĄ

W przypadku, kiedy odprowadzanie oparów na zewnątrz pomieszczenia nie jest możliwe, można używać okap w wersji z recyrkulacją. Aby to zrobić należy zamontować filtry węglowe. Powietrze poddawane recyrkulacji jest wprowadzane ponownie do kuchni przez przewód rurowy, który wyprowadza je z jednej strony szafki.

POŁĄCZENIE ELEKTRYCZNE

Urządzenie jest zgodne z Dyrektywami Europejskimi 2006/95/WE (Dyrektywa Niskonapięciowa) oraz 2004/108/WE (Dyrektywa Kompatybilności Elektromagnetycznej). W momencie wykonywania czynności instalacyjnych konserwacyjnych urządzenie musi być odłączone od sieci elektrycznej, bezpieczniki należy wyłączyć lub wyjąć. Połączenie elektryczne musi być wykonane przed zamontowaniem urządzenia w szafce. Sprawdzić czy: - Moc jest odpowiednia. - Linie zasilania są w dobrym stanie. - Średnica przewodów jest zgodna z przepisami dotyczącymi instalacji. DEMONTAŻ FILTRA Z WKŁADEM MONTAŻ FILTRA WĘGLOWEGO Montaż demontaż filtrów przeciwtłuszczowych i filtrów węglowych musi być wykonywany z okapem Downdraft w pozycji otwartej. W tym celu należy nacisnąć przycisk Wyjąć filtry przeciwtłuszczowe, aby uzyskać dostęp do filtrów węglowych (rys.10-11). Wymiana filtrów węglowych musi być przeprowadzana w zależności od częstotliwości używania Downdraft, a w każdym razie raz na 6 miesięcy.

POŁĄCZENIA ELEKTRYCZNE OKAPU

Urządzenie jest wyposażone w przewód zasilający H05 VVF z 3 przewodami 0,75 mm2 (neutralny, faza i uziemienie). Musi być podłączone do jednofazowej sieci 220 - 240 V za pomocą znormalizowanego gniazda prądowego CEI 60083, które musi być dostępne po zainstalowaniu, zgodnie z przepisami obowiązującymi w tym zakresie. Zrzekamy się wszelkiej odpowiedzialności za wypadki spowodowane przez brak podłączenia do instalacji uziemienia lub przez nieprawidłowe podłączenie. Należy zastosować bezpiecznik w wymiarach 10 lub 16A. Uwaga W przypadku, kiedy okap wykazuje nieprawidłowości należy odłączyć urządzenie lub wyjąć bezpiecznik odpowiadający linii odłączającej urządzenie.

• 2 JAK DZIAŁA OKAP WAŻNE: Funkcje okapu są aktywowane tylko wtedy, gdy szklany panel pochłaniacza jest wysunięty. Wysuwa szklany panel frontowy i aktywuje drugą prędkość silnika pochłaniacza. Z włączonym silnikiem pochłaniacza, naciśnięcie tego przycisku powoduje wyłączenie urządzenia. Redukuje prędkość silnika pochłaniacza z 4 prędkość na 1. Zaświecenie się diody sygnalizuje ustawioną prędkość. Miganie diody sygnalizuje aktywację polecenia TIMER. Miganie diody przy wyłączonym urządzeniu wskazuje nasycenie filtra przeciwtłuszczowego (patrz rozdział Jak czyścić okap).. Zwiększa prędkość silnika pochłaniacza w przypadku, kiedy szklany panel frontowy jest wysunięty. Po 10 minutach od ustawienia umożliwia wyłączenie silnika pochłaniacza i schowanie szklanego panelu frontowego. Migająca dioda sygnalizuje ustawioną funkcję. Anulowanie następuje przez ponowne naciśnięcie przycisku.

Wraz z wejściem w życie w dniu 1 stycznia 2015 nowych przepisów Komisji Europejskiej EU65 „Etykieta energetyczna” i EU66 „Ecodesign”, dostosowaliśmy produkowane w naszych zakładach wyroby zgodnie z ich wymogami. Pobór prądu przez urządzenie w trybie stand-by nie przekracza wartości 0,5W. INNE FUNKCJE Automatyczne wyłączanie Po 4 godzinach nieprzerwanego funkcjonowania od ostatniego ustawienia, urządzenie wyłącza się i chowa się automatycznie. Nasycenie filtrów przeciwtłuszczowych Po 30 godzinach funkcjonowania wskaźnik prędkości miga, wskazując nasycenie filtra przeciwtłuszczowego. Aby przywrócić działanie nacisnąć przycisk TIMER, kiedy urządzenie jest wyłączone.

ZABEZPIECZENIE PRZED ZGNIECENIEM

W przypadku, kiedy jakaś przeszkoda uniemożliwia schowanie szklanego panelu frontalnego, chowanie zostanie przerwane.

• 3 JAK CZYŚCIĆ OKAP Regularna konserwacja jest gwarancją prawidłowego funkcjonowania i wysokiej wydajności urządzenia z upływem czasu. KONSERWACJA Powierzchnia zewnętrzna i akcesoria Filtr z wkładem z otwartą prowadnicą Filtr węglowy Przed wyjęciem filtrów metalowych należy odłączyć okap od zasilania elektrycznego, zarówno przy odłączaniu gniazda, jak i w przypadku aktywowania wyłącznika różnicoprądowego. Po wyczyszczeniu należy włożyć metalowe filtry zgodnie z zaleceniami. JAK POSTĘPOWAĆ?

ŚRODKI / AKCESORIA, KTÓRE

Nie należy w żadnym wypadku używać druciaków, środków ściernych lub twardych szczotek. Do czyszczenia zewnętrznej powierzchni okapu stosować wyłącznie środki czyszczące przeznaczone do użytku domowego, dostępne w sprzedaży i rozcieńczone z wodą, następnie wypłukać czystą wodą i wytrzeć do sucha miękką szmatką. Po upływie 30 godzin funkcjonowania panel obsługowy sygnalizuje nasycenie filtra przeciwtłuszczowego poprzez miganie 4 centralnych diod. Aby wykonać reset nacisnąć przycisk Timer

Filtry przeciwtłuszczowe mogą być myte ręcznie lub w zmywarce. Filtry przeciwtłuszczowe muszą być regularnie myte, ponieważ mogą stanowić zagrożenie pożarem. W wersji recyrkulacji należy okresowo wymieniać filtr z węglem aktywnym. Aby zdjąć panel z włókna należy przede wszystkim wyjąć kratkę przeciwtłuszczową i następnie wyjąć kluczyk z tworzywa sztucznego z panelu i zdjąć z miejsca montażu. Aby włożyć filtr z węglem aktywnym należy wykonać czynność w odwrotnej kolejności. Wymienić filtr węglowy używany średnio co sześć miesięcy.

• 4 ANOMALIE PODCZAS FUNKCJONOWANIA USTERKA ROZWIĄZANIE Okap nie działa .. Sprawdzić czy:
• Nie nastąpiła przerwa w dopływie zasilania.
• Została rzeczywiście wybrana odpowiednia prędkość.
• Czerwony przycisk reset zamontowany nad skrzynką instalacji elektrycznej jest wciśnięty.
• Przy połączeniu należy upewnić się, że przewody są prawidłowo włożone do złącza. (W fazie podłączania zbyt duży nacisk wywierany może spowodować wygięcie styków). Niska wydajność okapu... Okap wyłącza się w trakcie funkcjonowania Sprawdzić czy:
• Ustawiona prędkość silnika jest wystarczająca dla ilości wytwarzanych oparów.
• Kuchnia jest odpowiednio wietrzona w celu umożliwienia dopływu powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji pochłaniacza).
• Komin wylotowy powietrza jest czysty i zgodny z punktem 2. Sprawdzić czy:
• Nie nastąpiła przerwa w dopływie zasilania.
• Wielobiegunowe urządzenie gwarantujące odłączenie nie zostało wyzwolone.

• 5 SERWIS POSPRZEDAŻOWY Ewentualne interwencje w urządzeniu muszą być wykonywane: - Przez sprzedawcę, - Lub personel wykwalifikowany zgłaszającego znak towarowy. W czasie rozmowy należy podać informacje dotyczące urządzenia (model, typ, numer seryjny). Te informacje są podane na tabliczce sygnalizacyjnej urządzenia.

• 6 ŚRODOWISKO OCHRONA ŚRODOWISKA Opakowanie urządzenia może być ponownie wykorzystane. Wykorzystaj ponownie opakowanie i wnieś swój wkład w ochronę środowiska, usuwając je do specjalnych pojemników przeznaczonych na odpady. Urządzenie zawiera materiał przeznaczony do ponownego wykorzystania. Ten symbol wskazuje, że urządzenie po użyciu nie może być usuwane razem z innymi odpadami. Ponowne wykorzystanie urządzenia organizowane przez Producenta przebiega w najdogodniejszych możliwie warunkach, zgodnie z Dyrektywą Europejską 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego. Skontaktuj się z lokalnym punktem utylizacji odpadów lub sklepem, w którym urządzenie zostało zakupione, w celu uzyskania szczegółowych informacji o najbliższych dla Twojego miejsca zamieszkania punktach zbiórki zużytego sprzętu. Dziękujemy za zrozumienie i poszanowanie środowiska.
