DHD7561B - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Marque	De Dietrich
Modèle	DHD7561B
Type de produit	Hotte aspirante encastrable (downdraft)
Version	Évacuation ou recyclage
Largeur	850 - 950 mm
Profondeur	430 mm
Hauteur	350 mm
Alimentation électrique	220-240 V monophasé, 50/60 Hz, fusible 10-16 A
Consommation en veille	< 0,5 W
Nombre de vitesses	4
Type de commandes	Électroniques à touches
Filtres anti-graisse	Métalliques, lavables (manuel ou lave-vaisselle)
Filtre à charbon	Actif, remplaçable (tous les 6 mois)
Fonctions spéciales	Temporisateur 10 min, arrêt automatique 4h, indicateur saturation filtres, protection anti-écrasement
Distance minimale plan de cuisson (électrique)	65 cm (boîtier électrique)
Distance minimale plan de cuisson (gaz)	60 mm du bord arrière
Section conduit de raccordement	220 x 90 mm
Longévité filtre anti-graisse avant nettoyage	30 heures de fonctionnement
Service après-vente	De Dietrich, 0892 02 88 04 (0,50 €/min)

FOIRE AUX QUESTIONS - DHD7561B DE DIETRICH

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse peuvent être nettoyés manuellement avec de l'eau tiède et un produit neutre, ou au lave-vaisselle. Pour les retirer, la hotte doit être ouverte (appuyer sur la touche Ⓕ). Après 30 heures de fonctionnement, le voyant clignote pour signaler leur saturation. Après nettoyage, réinitialisez l'indicateur en maintenant la touche TIMER enfoncée lorsque le produit est éteint.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois en moyenne, ou plus souvent selon l'utilisation. Pour y accéder, retirez d'abord le filtre anti-graisse. Tirez l'extrémité en acier pour extraire le filtre charbon. Le montage se fait dans l'ordre inverse.

La hotte ne s'allume pas, que faire ?

Vérifiez : 1) que l'alimentation électrique n'est pas coupée (fusible ou disjoncteur). 2) qu'une vitesse a bien été sélectionnée. 3) que la touche rouge de reset sur le boîtier électrique est enfoncée. 4) que les fils dans le connecteur 9 pôles sont bien insérés. Si le problème persiste, contactez le service après-vente.

L'aspiration de la hotte est faible, pourquoi ?

Causes possibles : 1) La vitesse sélectionnée est trop faible pour la quantité de vapeurs. 2) La cuisine n'est pas suffisamment aérée (ouvrez une fenêtre ou une porte). 3) Le filtre à charbon est saturé (en version recyclage). 4) Le conduit d'évacuation est obstrué ou mal installé. Vérifiez ces points.

Comment ouvrir le panneau en verre ?

Appuyez sur la touche marquée d'un symbole de verre (ou Ⓕ selon la notice). Cette action ouvre le clapet en verre et active automatiquement la 2ème vitesse d'aspiration. La hotte fonctionne uniquement lorsque le panneau est ouvert.

Que signifie le clignotement du voyant lumineux ?

Le voyant clignote pour signaler la saturation des filtres anti-graisse après 30 heures de fonctionnement. Pour réinitialiser, maintenez la touche TIMER enfoncée lorsque la hotte est éteinte. Si le voyant est allumé fixe, il indique que la fonction temporisateur est active.

Comment régler le temporisateur ?

Appuyez sur la touche TIMER pour programmer l'arrêt du moteur et la fermeture du panneau après 10 minutes. La LED clignote pour confirmer. Pour annuler, appuyez de nouveau sur la même touche.

Puis-je utiliser la hotte en version recyclage ?

Oui, si l'évacuation extérieure n'est pas possible, la hotte peut fonctionner en recyclage. Dans ce cas, vous devez installer des filtres à charbon (non fournis avec la version évacuation). L'air recyclé est renvoyé dans la cuisine via une gaine sur le côté du meuble.

Quelle distance minimale entre la hotte et la plaque de cuisson ?

Pour les plaques électriques, la boîte métallique contenant les composants électriques doit être à au moins 65 cm de la plaque ou du point d'aspiration. Pour les cuisinières à gaz, la distance entre le bord arrière de la plaque et le bord de la hotte downdraft doit être d'au moins 60 mm.

Comment réinitialiser l'indicateur de saturation des filtres anti-graisse ?

Après avoir nettoyé les filtres anti-graisse, maintenez la touche TIMER enfoncée pendant quelques secondes lorsque la hotte est éteinte. Le voyant cessera de clignoter, indiquant que le compteur a été remis à zéro.

MODE D'EMPLOI DHD7561B DE DIETRICH

Découvrir les produits De Dietrich, c'est éprouver des émotions uniques.

L'attrait est immédiat dès le premier regard. La qualité du design s'illustre par l'esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l'irrésistible envie de toucher.

Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil.

En vous remerciant de votre confiance.

7	8
9	10
11

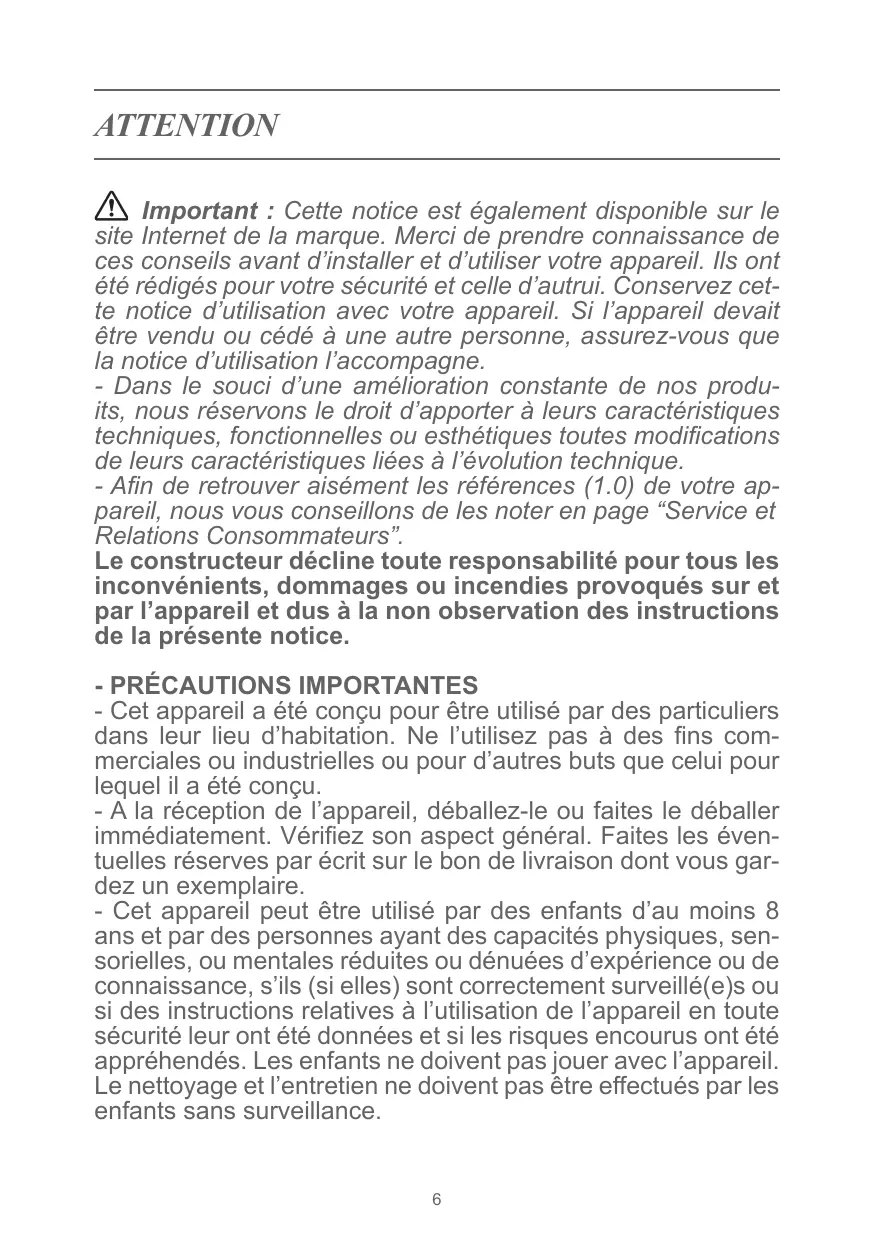

ATTENTION

• Précautions importantes ____ 6
• Risques électriques ____ 7
• Risques d'asphyxie ____ 7
• Risques d'incendie 8
  • Montage de votre hotte ____ 8
  • Description de votre appareil ____ 9

1 / COMMENT INSTALLER VOTRE HOTTE

• Utilisation 10
- Version recyclage 11
• Montage et démontage des filtres anti-graisse 11
- Montage et démontage des filtres charbon ____ 11
• Raccordement de votre hotte ____ 11
• Raccordement électrique 11

2 / COMMENT FONCTIONNE VOTRE HOTTE 12

3 / COMMENT NETTOYER VOTRE HOTTE ____ 14

4 / ANOMALIES DE FONCTIONNEMENT 15

5 / SERVICE D'ASSISTANCE APRÈS-VENTE 16

6 / ENVIRONNEMENT

- Respect de l'environnement 17

⚠️ Important : Cette notice est également disponible sur le site Internet de la marque. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

• Dans le souci d'une amélioration constante de nos produits, nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
• Afin de retrouver aisément les références (1.0) de votre appareil, nous vous conseillons de les noter en page “Service et Relations Consommateurs”.

Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués sur et par l'appareil et dus à la non observation des instructions de la présente notice.

- PRÉCAUTIONS IMPORTANTES

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• À la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par les enfants sans surveillance.

- ⚠️ Attention : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson.

- Pour l'installation du produit, utiliser uniquement les vis fournies. L'utilisation de vis supplémentaires peut causer des problèmes électriques ou mécaniques. Attention : Ne pas installer les vis ou dispositif de fixation conformément à ces instructions peut entraîner des risques électriques. Nous ne recommandons pas l'utilisation d'accessoires non fournis avec le produit lui-même.

- RISQUES ÉLECTRIQUES

- Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. SI le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

- La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

- Débranchez toujours l'appareil avant de procéder à son nettoyage ou à son entretien.

- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

- Les réglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).

- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).

- RISQUES D' INCENDIE

• Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, à côté de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

AVERTISSEMENT :

Placer la boîte métallique contenant les composants électriques à la distance minimale de 65 cm de la plate chauffante ou à 65 cm du point d'aspiration.

AVERTISSEMENT :

Nous vous recommandons d'installer la boîte métallique contenant les composants électriques à une distance minimale de 10 cm du sol et assez loin des sources de chaleur (par exemple : à côté d'un four, plaque chauffante).

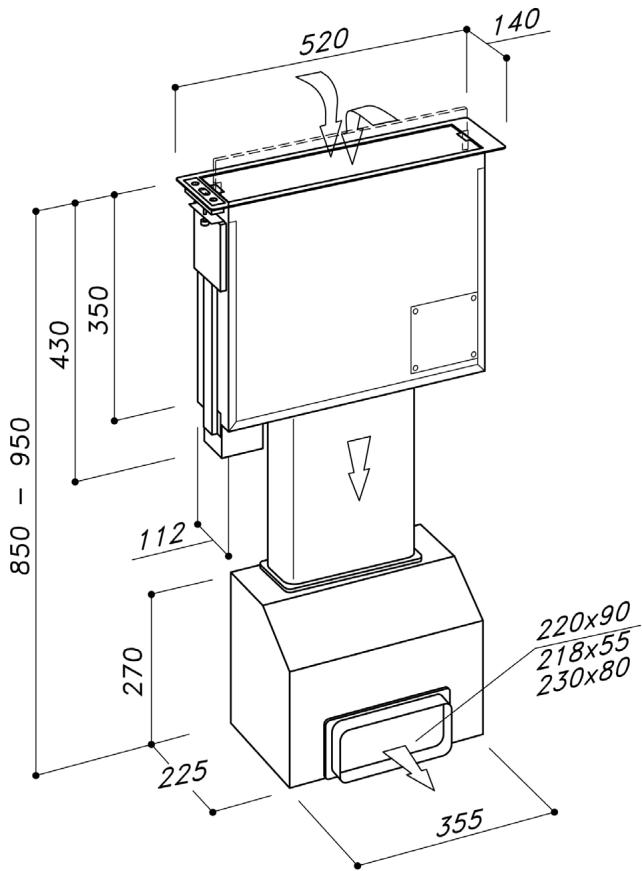

MONTAGE DE VOTRE HOTTE

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB.

En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

850 - 950 430 350 112 270 225 355 520 140 220x90 218x55 230x80

• 1 COMMENT INSTALLER VOTRE HOTTE

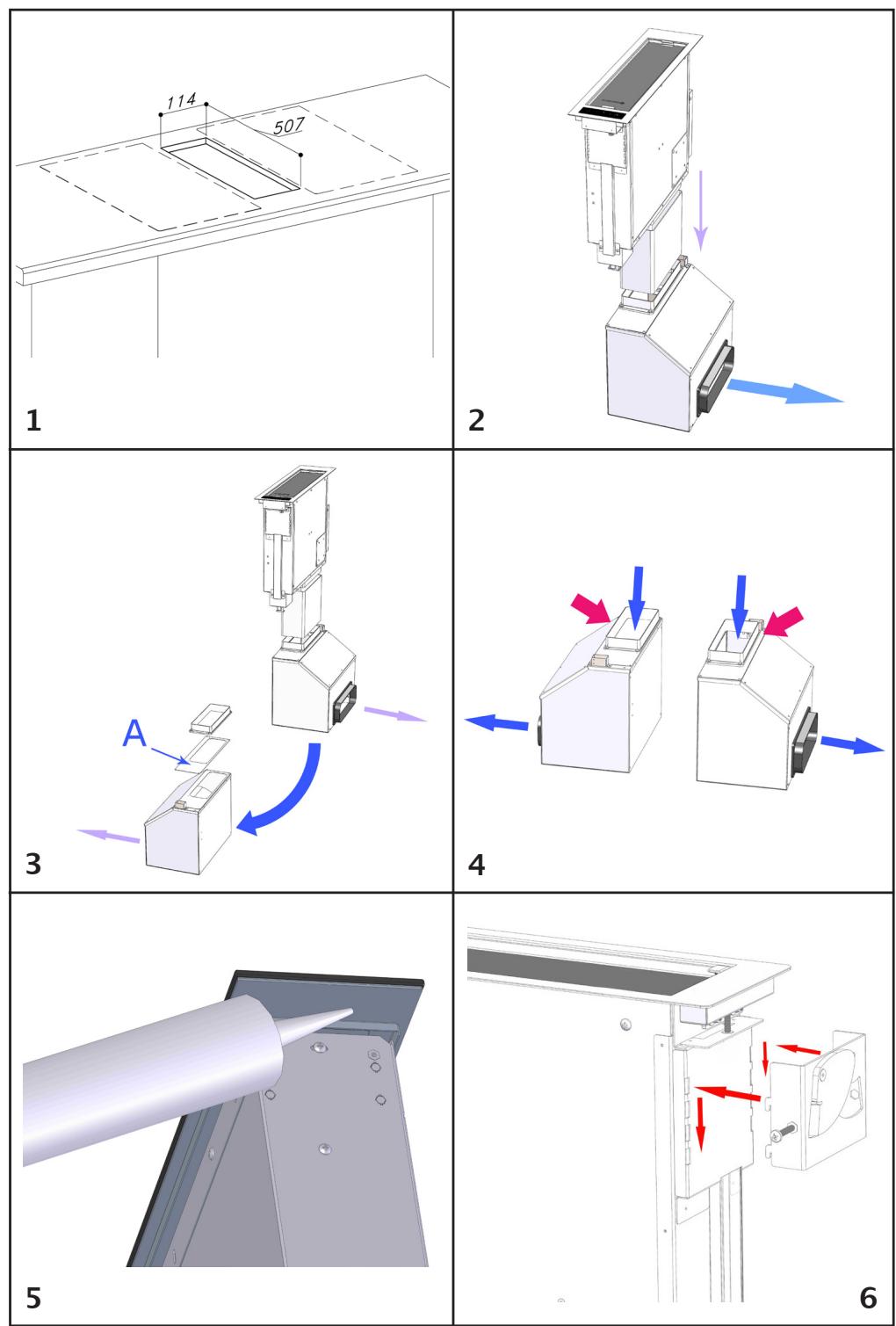

Pour le bon fonctionnement de la hotte, il est important d'effectuer une installation correcte.

1) Exactement au centre des deux plaques chauffantes, effectuer un trou ayant les dimensions suivantes : 507x114mm (fig. 1).
2) En cas d'utilisation de la hotte avec des cuisinières à gaz, la distance minimum à respecter du bord arrière du plan de cuisson au bord du downdraft doit être au moins de 60 mm.
3) Avant d'effectuer le trou, vérifier à l'intérieur du meuble, en correspondance de la zone de la hotte, l'absence de la structure du meuble ou de tout autre élément pouvant compromettre l'installation correcte. Vérifier que les encombrements de la hotte avec son moteur, ainsi que le plan de cuisson, soient compatibles avec le meuble afin de permettre leur installation.
4) Placez le moteur d'aspiration au-dessous du produit, faisant attention à aligner la sortie de l'air de la hotte sur l'entrée de l'air du moteur (fig. 2). Il faudra couper le tuyau de raccordement entre les deux produits (section 220x90mm) selon la hauteur du meuble. Tourner le moteur d'aspiration, en déviant la sortie de l'air à droite ou à gauche (fig. 3), selon les exigences d'installation.
L'entrée de l'air dans le moteur doit se trouver le plus en arrière : pour obtenir cela on peut tourner la forme indiquée fig. 3A. Fig. 4 on montre le moteur d'aspiration, avec la sortie de l'air à droite et à gauche.
5) Appliquer le joint d'étanchéité sur la partie inférieure du cadre (fig. 5).
6) Introduire la hotte à l'intérieur du meuble en procédant depuis le haut, sans retirer les protections du verre et du panneau.
7) Le cadre de la hotte doit adhérer parfaitement au plan supérieur de la cuisine.

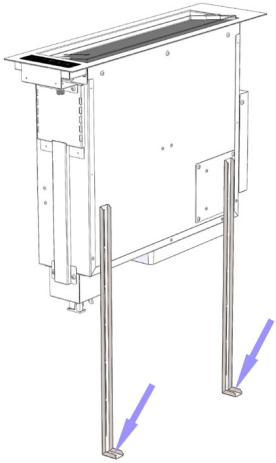

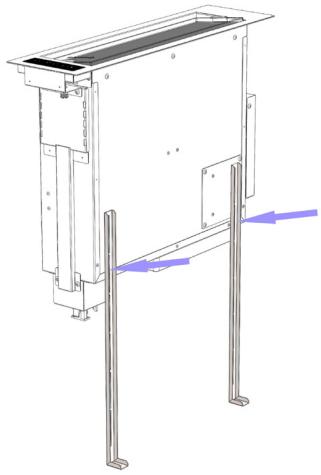

8) Fixer la hotte à l'intérieur du meuble en utilisant les deux brides fournies. Installer les brides sur les côtés du produit, en les serrant (fig. 6).

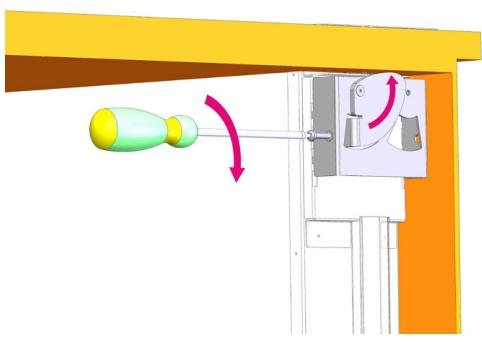

9) Ensuite visser les vis de blocage, (fig. 7), à la main, sans utiliser de tournevis électrique. Faites attention à ne pas exagérer en serrant les vis, cela pourrait endommager le produit. Si les dimensions du meuble ne permettent pas d'utiliser les fixations en figures 6 et 7, des fixations supplémentaires sont fournies pour le fixage au sol. Dans ce cas, serrer les fixations sur le côté antérieur ou postérieur de la hotte, (figure 8). Puis bloquer le produit en installant les deux vis sur le sol (figure 9). Procéder avec le montage du tuyau d'échappement de l'air (non fourni). Connecter l'autre extrémité du tuyau avec l'extérieur du meuble (version recyclage) ou de l'habitation (version évacuation).

Attention : ne faites pas d'autres trous sur le produit, pour éviter d'endommager les composants internes de coulissement ainsi que les parties électriques.

10) Brancher le produit au réseau électrique.
11) Ouvrir le clapet en verre (voir le chapitre “comment fonctionne votre hotte”), sortez le filtre anti-graisse de l’emballage et installez - le (voir figure 10).

UTILISATION

Cette hotte est prévue pour l'aspiration des fumées, graisses et vapeurs de cuisson.

Elle est concue de façon à pouvoir être utilisée en version évacuation ou en version recyclage.

Les tubes pour la canalisation de l'air ne sont pas fournis.

VERSION RECYCLAGE

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, on peut utiliser la hotte en version recyclage. Pour cela, il est nécessaire d'installer les filtres charbon.

L'air recyclé est renvoyé dans la cuisine à l'aide d'une gaine qui dirige l'air sur un côté du meuble.

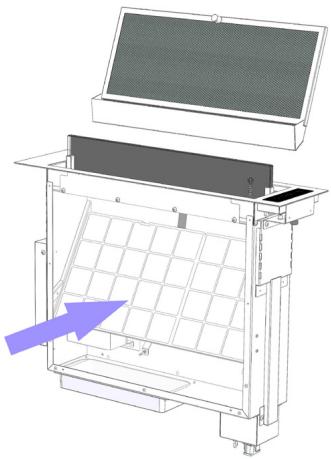

MONTAGE ET DÉMONTAGE DES FILTRES ANTI-GRAISSE - MONTAGE ET DÉMONTAGE DES FILTRES CHARBON

La hotte doit être en position ouverte pour faire le montage et le démontage des filtres antigraisse et des filtres charbon. Pour cela, appuyer sur la touche Ⓕ. "Déplacez les filtres anti-graisse pour avoir accès aux filtres charbon (Figures 10 - 11)."

Le changement des filtres charbon se fait en fonction de la fréquence d'utilisation de la hotte, mais au moins une fois tous les 6 mois.

RACCORDEMENT DE VOTRE HOTTE

⚠ Cet appareil est livré avec un câble d'alimentation H 05VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V mono phasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

RACCORDEMENT ÉLECTRIQUE

Votre appareil est conforme aux directives Européennes 2006/95/CE (Directives Basse Tension) et 2004/108/CE (compatibilité Électromagnétique).

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. L'installation électrique générale est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• La puissance de l'installation est suffisante.
• Les lignes d'alimentation sont en bon état.
• Le diamètre des fils est conforme aux règles d'installation.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

• 2 COMMENT FONCTIONNE VOTRE HOTTE

IMPORTANT : Les fonctions de la hot-te s'actionnent uniquement lorsque le panneau d'aspiration est ouvert.

Cette touche ouvre le clapet en verre et programme automatiquement la 2ème vitesse d'aspiration. Avec le moteur activé, en appuyant sur cette touche, on éteint le produit.

Cette touche diminue la vitesse du moteur d'aspiration à partir de la 4ème vitesse.

Ce témoin lumineux indique la mise en fonctionnement de la hotte. Il indique ainsi que la fonction Timer est active. Si le témoin s'allume quand le produit est éteint, cela indique la saturation des filtres anti - graisse (voir chapitre "comment nettoyer votre hotte).

Augmente la vitesse du moteur d'aspiration, lorsque le clapet en verre est ouvert.

Cette fonction permet d'arrêter le moteur d'aspiration et de refermer le panneau 10 min après sa programmation.

La fonction programmée est indiquée par le clignotement de la LED. L'annulation de la minuterie se fait en appuyant de nouveau sur la touche.

TEMPORISATEUR

Nos produits ont été adaptés pour se conformer aux nouvelles normes de l'Union Européenne en matière de l'EU65 « Étiquette-Énergie » et l'EU66 « Écoconception » (à partir du 1er janvier 2015).

La consommation de appareil en mode veille est inférieure à 0.5 W.

AUTRES FONCTIONS

Arrêt automatique :

Après 4 heures de fonctionnement ininterrompu depuis la dernière programmation, la hotte s'éteint et se referme automatiquement.

Saturation des filtres anti-graisse

Après 30 heures de fonctionnement, l'indicateur de vitesse clignot pour indiquer la saturation des filtres antigraisse. Pour réinitialiser, maintenir la touche "TIMER" appuyée quand le produit est éteint.

PROTECTION ANTI-ÉCRASEMENT

Si un obstacle empêche la fermeture du le clapet en verre, la fermeture s'inter- rompt.

• 3 COMMENT NETTOYER VOTRE HOTTE

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

⚠️ La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

ENTRETIEN	COMMENT PROCÉDER?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	Pour le nettoyage de l'appareil, il est conseillé d'utiliser un chiffon souple avec de l'eau tiède et un produit de nettoyage neutre, en évitant l'usage de produits contenant des abrasifs ou des corrosifs.	Pour le nettoyage de la surface externe de la hotte, utiliser toujours des produits de nettoyage pour usage domestique présents dans le commerce et dilués dans l'eau, puis rincer avec de l'eau propre et essuyer avec un chiffon souple.
Filtre cassette	Après 30 heures de fonctionnement, le clavier signale la saturation des filtres antigraisse à travers le clignote-ment du LED; pour la mise à zéro, effleurer la touche minuterie "quand le produit est éteint" .	Le nettoyage des filtres antigraisse peut être effectué manuellement ou en lave-vaisselle. Les filtres antigraisse doivent être nettoyés régulièrement car ils peuvent constituer un risque d'incendie.
Filtre charbon actif	Dans la version recyclage il faut replacer le filtre charbon périodiquement. Le filtre charbon s'enlève en retirant d'abord le filtre antigraisse. Il faut tirer l'extremité en acier et l'extraire. Puis il faut ex-traire le filtre charbon. Pour le mettre en place, il faut procéder à l'inverse. Replacer le filtre charbon une fois tous les six mois en moyenne.

• 4 ANOMALIES DE FONCTIONNEMENT

SYMPTÔMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez :• L'absence de coupure de courant.• Qu'une vitesse de fonctionnement ait été effectivement sélectionnée.• Que la touche rouge de reset située sur la boîte de l'installation électrique soit appuyée.• Que les fils, dans la connexion à 9 pôles, soient bien introduits dans le connecteur. (En phase de branchement, une pression excessive peu plier les contacts).
L'aspiration de la hotte est insuffisante...	Vérifiez :• Que la vitesse moteur sélectionnée soit suffisante pour la quantité de fumée produite et de vapeurs présentes.• Que la cuisine soit suffisamment aérée afin de permettre une prise d'air.• Que le filtre au charbon ne soit pas trop usé (hotte dans la version filtrante).• Que le canal d'évacuation de l'air soit libre et conforme au paragraphe 2.
La hotte s'arrête en cours de fonctionnement.	Vérifiez :• L'absence de coupure de courant.• Que le dispositif de coupure omnipolaire ne se soit pas enclenché.

• 5 SERVICE D'ASSISTANCE APRÈS-VENTE

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site : www.dedietrich-electromenager.com
nous écrire à l'adresse postale suivante : Service Consommateurs DE DIETRICH 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 04 Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.

2- INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B : Référence commerciale
C : Référence service
H : Numéro de série

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 34 34

Service gratuit

+ prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• 6 ENVIRONNEMENT

RESPECT DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.

Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2012/19/EC sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.
