| Tipo de produto | Coifa aspirante ou recirculação |
| Marca | DE DIETRICH |
| Modelo | DHD796X |
| Versão de utilização | Evacuação externa ou recirculação interna (com filtro de carvão) |
| Alimentação elétrica | 230 V ~ 50 Hz (verificar placa de identificação) |
| Iluminação | 2 lâmpadas halógenas 12 V - 20 W máx, tipo G4 |
| Comandos | Teclas sensíveis com faixa luminosa colorida (AZUL, ÂMBAR, VERMELHO) |
| Velocidades de aspiração | 3 velocidades + intensivo (duração 5 min) |
| Indicador de saturação dos filtros | Alarme filtro de carvão (piscar ÂMBAR após 160 h) |
| Filtro anti-gordura | Metálico, lavável na máquina de lavar loiça (todos os meses) |
| Filtro de carvão ativado | Opcional para versão recirculação, lavável (a cada 2 meses), substituição a cada 3 anos |
| Distância mínima de segurança | 50 cm para fogão elétrico, 65 cm para gás ou misto |
| Material | Aço inoxidável / vidro (conforme design) |
| Chaminé telescópica | Sim, ajustável em altura |
| Uso previsto | Doméstico apenas |
| Manutenção | Limpeza regular interior/exterior pelo menos uma vez por mês |
| Peças sobressalentes | Certificadas de origem disponíveis junto ao serviço pós-venda |
| Garantia | Consultar serviço ao consumidor |
| Peso | Aproximadamente 15 kg (estimativa) |
Perguntas frequentes - DHD796X DE DIETRICH
Perguntas dos utilizadores sobre DHD796X DE DIETRICH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual DHD796X - DE DIETRICH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DHD796X da marca DE DIETRICH.
MANUAL DE UTILIZADOR DHD796X DE DIETRICH
PT Instruções para montagem e'utilização
SK Navod k montáži a užiti
Acabou de adquirir um exaustor DE DIETRICH e gostariamos de lhe agradecer desde ja a sua preferencia.
As nossas equipas de investigacao conceberam una nova geração de apareiros a pensar em si, que pela sua qualidade, estética, funções e evoluções technologicas se tornam produits exceptionais, reveladores do meu sabor-fazer.
O seu novo exaustor DE DIETRICH integra-se harmoniosamente na sua cozinha e alia perfeitamente os mais altos desempenhos de aspiração com a dificuldade de'utilização. Foi meufeito oferecer-lhe um produits de excelência.
Na gama de electrodométricos DE DIETRICH encontrará igualmente uma vasta seleção de artigos de encastrar, às como exaustores, que poderá combinar com o seu novo exaustor DE DIETRICH.
Para mais informações deiskeyterutile complementar ou para tornarcolnascimento das nossas mais recentes inovacoes, consulte o"Ourso sitewww.dedietrich-electromenager.com.
DE DIETRICH
Novos objectos de valor
Com a preocupaçao de melhorar constanmente os��ros, resvamno-nos o direito de modifier as respectivas caractéricas tícnicas, funconais ou estéticas por motivos ligados à sua evolução.
Important: Antes de pôr o aparecido a funcional, leia this guia de instalação e de'utilização com atençao para se familiarizar mais rapidamente com o seu functiimento.
www.dedietrich-electromenager.com

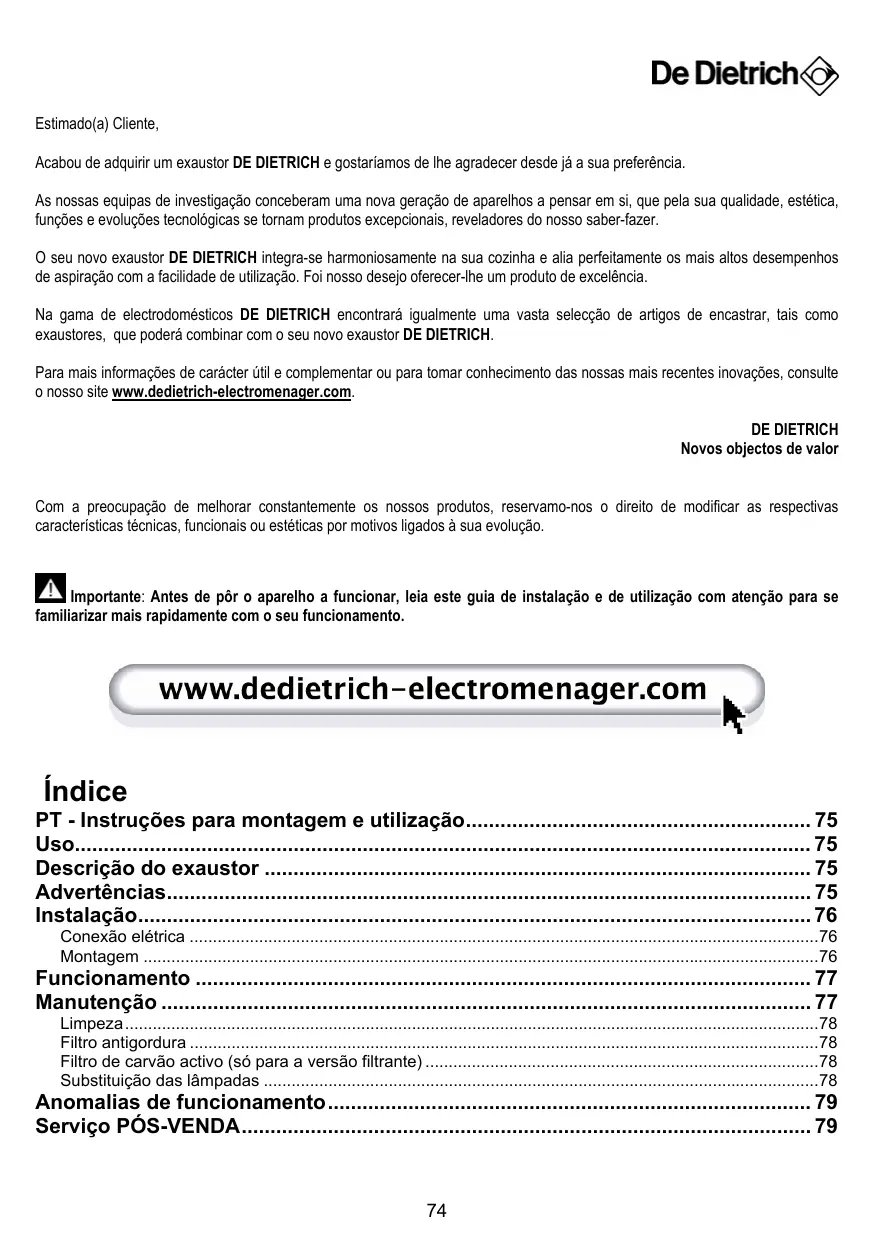

Índice
