Produkttyp	Abluft- oder Umlufthaube
Marke	DE DIETRICH
Modell	DHD796X
Betriebsart	Abluft nach außen oder Umluft innen (mit Aktivkohlefilter)
Stromversorgung	230 V ~ 50 Hz (Typenschild prüfen)
Beleuchtung	2 Halogenlampen 12 V - 20 W max, Typ G4
Bedienelemente	Sensortasten mit Farblichtleiste (BLAU, GELB, ROT)
Saugstufen	3 Stufen + Intensivstufe (Dauer 5 min)
Filter-Sättigungsanzeige	Aktivkohlefilter Alarm (GELB blinkend nach 160 h)
Fettfilter	Metall, spülmaschinenfest (monatlich)
Aktivkohlefilter	Optional für Umluftversion, waschbar (alle 2 Monate), Austausch alle 3 Jahre
Mindestsicherheitsabstand	50 cm bei Elektroherd, 65 cm bei Gas- oder Mischherd
Material	Edelstahl / Glas (je nach Design)
Teleskopkamin	Ja, höhenverstellbar
Verwendungszweck	Nur für den Haushalt
Pflege	Regelmäßige Reinigung innen/außen mindestens einmal im Monat
Ersatzteile	Original zertifizierte Teile beim Kundendienst erhältlich
Garantie	Kundendienst konsultieren
Gewicht	Ca. 15 kg (Schätzung)

Häufig gestellte Fragen - DHD796X DE DIETRICH

Wie installiere ich die Haube in der Umluftversion?

Für die Umluftversion müssen ein Aktivkohlefilter und ein Deflektor am Träger montiert werden. Die Dämpfe werden über den oberen Luftauslass zurückgeführt. Der Aktivkohlefilter muss bestellt werden, falls nicht im Lieferumfang enthalten.

Wie groß ist der Mindestabstand zwischen Haube und Herd?

Der Mindestabstand beträgt 50 cm bei Elektroherd und 65 cm bei Gas- oder Mischherd. Dieser Abstand muss aus Sicherheitsgründen unbedingt eingehalten werden.

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden. Das Waschen in der Spülmaschine kann den Filter verfärben, beeinträchtigt jedoch nicht seine Leistung.

Wie ersetze ich eine Halogenlampe?

Trennen Sie das Gerät vom Stromnetz, lassen Sie die Lampen abkühlen. Entfernen Sie den Schutz mit einem kleinen Schraubendreher. Ersetzen Sie die Lampe durch eine Halogenlampe 12 V - 20 W max, Typ G4, ohne die Glühbirne mit den Fingern zu berühren. Schließen Sie die Deckenleuchte durch Einrasten.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob kein Stromausfall vorliegt und eine Geschwindigkeit ausgewählt ist. Wenn die Haube während des Betriebs stoppt, überprüfen Sie auch den Schutzschalter. Bei anhaltenden Problemen trennen Sie das Gerät für 5 Sekunden vom Netz und schließen Sie es wieder an, oder wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Nachlaufzeit der Stufe 1?

Um die Nachlaufzeit zu aktivieren, drücken Sie mindestens 2 Sekunden lang die Taste zur Geschwindigkeitsreduzierung. Die Haube läuft dann 10 Minuten auf Stufe 1 und schaltet sich aus. Die Lichtleiste blinkt blau.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter kann alle 2 Monate gereinigt werden (Spülmaschine bei 65 °C, dann 10 min im Ofen bei 100 °C trocknen). Das Polster muss alle 3 Jahre oder bei Beschädigung ausgetauscht werden.

Wie setze ich den Aktivkohlefilter-Alarm zurück?

Um den Sättigungsalarm des Aktivkohlefilters zurückzusetzen (GELB blinkendes Signal nach 160 h), schalten Sie die Haube aus und halten Sie die Motor-AUS-Taste 3 Sekunden lang gedrückt, bis die Lichtleiste blau blinkt.

Kann ich die Haube ohne die Fettfilter verwenden?

Nein, verwenden Sie die Haube niemals ohne korrekt montierte Fettfilter. Dies stellt eine Brandgefahr dar und würde das Gerät beschädigen.

Was tun bei Störungen oder Bedarf an Ersatzteilen?

Wenden Sie sich an einen autorisierten DE DIETRICH-Fachmann. Geben Sie die vollständige Referenz (Modell, Typ, Seriennummer) vom Typenschild an. Verlangen Sie original zertifizierte Ersatzteile.

BEDIENUNGSANLEITUNG DHD796X DE DIETRICH

DE Montage- und Gebrauchsanweisung

EL OAHIGEZ SYNAPMOIOTHSH KAI XPHSE

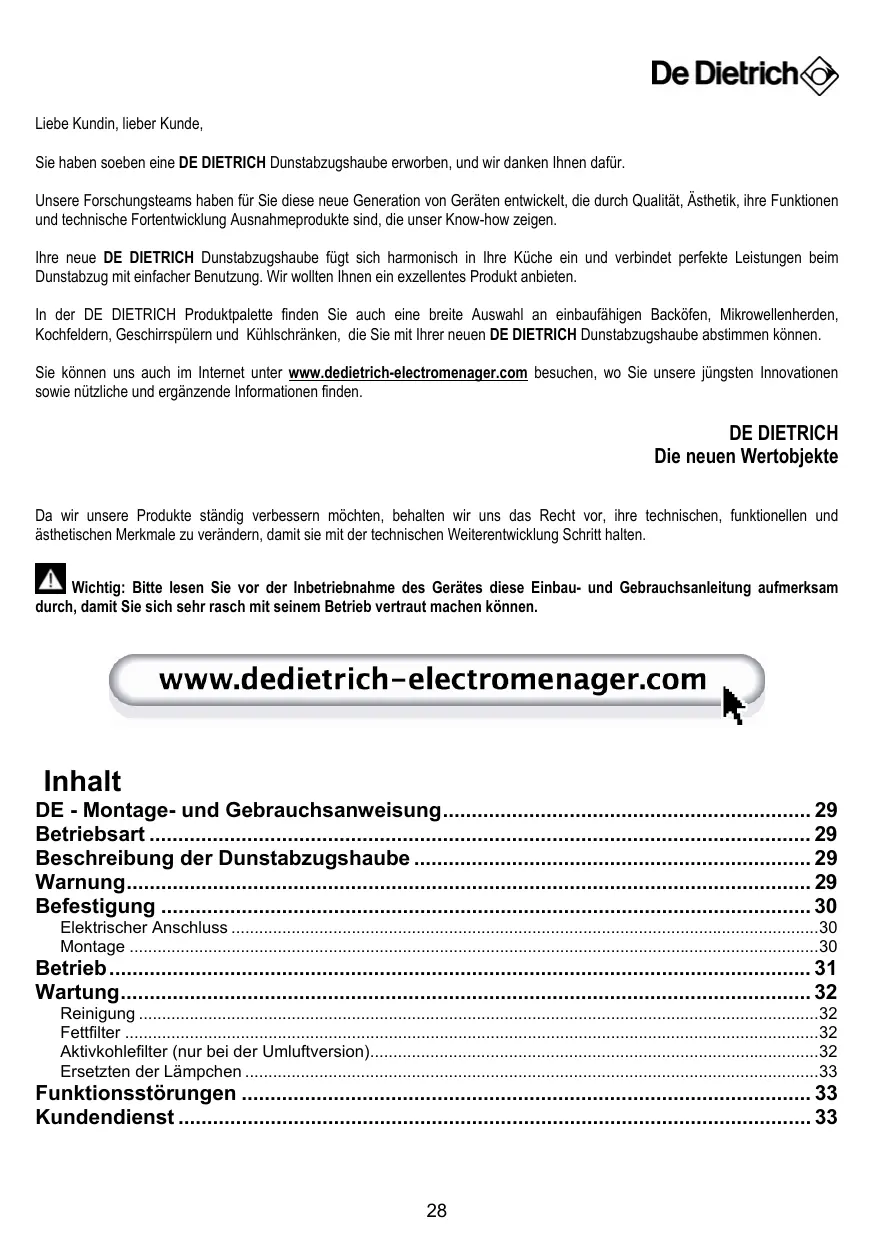

Lieber Kundin, lieber Kunde,

Sie haben soeben eine DE DIETRICH Dunstabzugshaube erworben, und wir danken Ihr nader.

Unsere Forschungsteams haben für Sie diese neue Generation von Geräten entwickelt, die durch Qualität, Ästhetik, ihre Funktionen und technische Fortentwicklung Ausnahmeprodukte sind, die unser Know-how zeigen.

Ohne neu DE DIETRICH Dunstabzugshaube fegt sich harmonisch in ihre Kuche ein und verbindet perfekte Leistungen beim Dunstabzug mit einfacher Benutzung. Wir wollen Ohnen ein exzellentes Produkt anbieten.

In der DE DIETRICH Produktpalette finden Sie auch eine breite Auswahl an einbaufähigen Backöfen, Mikrowellenherden, Kochfeldern, Geschirrspulern und Kühlschrängen, die Sie mit ihrer neuen DE DIETRICH Dunstabzugshaube abstimmten können.

Sie können uns auch im Internet unter www.dedietrich-electromenager.com besuchen, wo Sie unsere jüngsten Innovationen sowie nutzliche und ergänzende Informationen finden.

DE DIETRICH

Die neuen Wertobjekte

Da wir unsere Produkte ständig verbessern möhen, behalten wir uns das Recht vor, ihre technischen, Funktionellen und asthetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:itte lessen Sie vor der Inbetriebnahme des Gerates these Einbau- und Gebrauchsanleitung aufmerksam h, damit sie sich sehr rasch mit seinem Betrieb vertraut machen konnen.

www.dedietrich-electromenager.com

Inhalt

DE-Montage- und Gebrauchsanweisung 29

Betriebsart 29

Beschreibung der Dunstabzugshaube 29

Warning 29

Befestigung 30

Elektrischer Anschluss 30

Montage 30

Betrieb 31

Wartung 32

Reinigung 32

Fettfilter 32

Aktivkohlefilter (nur bei der Umluftversion). 32

Ersetzten der Lempchen 33

Funktionstörungen 33

Kundendienst 33

Bitte halten Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in thisem Handbuch, gegeben werden, sinditte ganz streng einzuhalten. Es wird keinerlei Haftung uberkommen fur mögliche Mangel, Schaden oder Brände der Kuchenhaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Betriebsart

Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Bild 6

Achtung!

Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieserer entwickelten werden.

Umluftbetrieb

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in dieserm Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F and der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Ablufrohr und Rohrschellen sind nicht im Lieferumfang enthalten) rückgeführt. Bild 6-7

Achtung!

Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Beschreibung der Dunstabzugshaube Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Teleskopkamin
6. Luftausstritt (nur bei Umluftbetrieb)

Warning

Behalten Sie diese Bedienungsanleitung mit ihrem Geraet.
Sollte das Geraet einer anderen Person verkauft oder gegeben werden, versichert Si sich dass auch diese

Bedienungsanleitung mitgegeben wird.

These Bedienungsanleitung vorsichtig lesen bevor Sie Ihr Geraet installieren oder benutzen, da sie wichtige Informationen fuer ihre Sicherheit und die Sicherheit der Person die diesen Geraet installieren oder benutzen wird enthaelt.

These Geraet ist konzipiert worden um es in eine Kueche installiert zu werden und fuer eine normale Hausbenutzung.

Das Geraet nicht fuerkommenzielle oder industrielle oder andere Zwecke benutzen. Es ist nicht darauf konzipiert worden.

Die Einheiten thises Geraet nicht aendern oder versuchen sie nicht zu aendern. Das wird gefaehrlich fuer Sie.

Die Funktionierung auf einer Brenngaskochplatte (Holz, Kohl) ist nicht autorisiert worden.

Im Fall einer Kuecke die mit einem Apparat, das an einem Kamin verbunden ist.(z.B ein Hofen), muss man die Dunstabzugshaube in Filter version installieren. Die Dunstabzugshaube nicht ohne Fettfilter benutzen

Die Geraeten fuer die Dampfreinigung oder mit hohem Druck fuer die Reinigung Ihres Geraet nicht benutzen (wegen elektrischen Sicherheitsgruenden).

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperslichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei Denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person.

Kinder mussen beaufsichtigt werden, dass sie nicht mit dem Gerät speien.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen halten um einen Risiko von einem Stromschlag zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubeorida 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständern der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,itte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Montage Bild 5-6-7

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Um die Montage zu vereinfachen, wird empfohlen, die Fettfilter und andere Teile, die laut den vorliegenden Anweisungen ein- und ausgebaut werden konnen, zeitweise zu entfern.
  Entfernen Sie den/de Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprchenden Absatz "Wartung"). Der/de Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden sollen.
  Vergewisern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrunden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen

mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhanden, entfern den Sie theses und haben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die wichtere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wahlen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
• Vor dem Anschluss des Gerätes ist die Sicherung der Steckdose auszuschalten
  Vergewisern Sie sich zudem, dass in der Näre der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglicher ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließlich (nur Abluftbetrieb).
• Führn Sie alle notwendigen Arbeitsen durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem solte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube trag den konnen.

Hinweis! Der Kamin ist für eine Installation mit Umluftbetrieb geeignet.

Bei einigen Modellen kann man im Falle der Benutzung der Haube im Abluftbetrieb das Kaminoberteil kopfüber drehen, um es dann so ins Innere des Kaminunterteils einzufugen, dass die Schlitze für den Luftaustritt nicht mehr zu sehen sind. Die Kamine, bei denen dies möglich ist, erknelt man daran, dass die Punkte zur Befestigung am Bügel G auch noch einmal an der Unterseite des Kaminoberteils vorhanden sind.

1. Mit einem Bleistift an der Wand eine Linie bis zur Decke kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erreichtert.
2. Den Bohrplan an die Wand legen: die vertikale Mittellinie des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstommen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen.
3. Den Haltebürger auf den Bohrplan legen, wobei dieser mit dem gestrichelten Rechteck übereinstimmen muss; die beiden äußerten Bohrlicher kennzeichnen und bohren, (auch die beiden oberen Bohrlicher kennzeichnen und bohren - 3a); den Bohrplan entfern und 4 Mauerdübel eingefugen; dann den Haltebürger der Haube mit 2 Schrauben 5 × 45 ~mm fixieren.
4. Die Haube beim Bügel einhaken.

5. Die Distanz der Haube zur Wand regeln.

6. Die Haube horizontal ausrichten.

7. Das Gestell, das den Kohlefilter tragt, abnehmer (siehe auch Abb.3); mit einem Bleistift das Bohrloch für die Fixierung der Haube in ihrer endgültigen PositionKennzeichen.
8. Die Haube vom Bügelnehmen.
9. Die gekennzeichene Stelle bohren (Ø8mm - siehe Arbeitsgang 7). 1 Mauerdüb einfügen.
10. Den Kamin-Haltebügel „G" an der Wand fixieren (der Decke anliegend); hierbei wird der Haltebügel als Bohrplan verwendet (das keine Langloch am Haltebügel muss mit der zuvor an der Wand gekennzeichneten Linie übereinstimmen - Arbeitsgang 1); mit dem Bleistift 2 Bohrungen kennzeichnen, bohren (Ø8mm) und 2 Dübel eingefugen. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der Wand fixieren.
11. Den Bügel Z mit zwei Schrauben befestigen, sodass dieser das Unterveril des Teleskopkamins an der Wand fixiert (äußere Verkleidung).
12. Den Rohranschluss zum Ableiten des Rauchs am Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen sind nicht im Lieferumfang enthalten).
13. Den Kamin einfuegen.
14. Die Haube beim unteren Bügel einhängen.
15. Die Dunstabzugshaube definitiv mit 1 Schraube 5× 45mm (UNBEDINGT NOTWENDIG) an der Wand fixieren, das Gestell, das den Kohlefilter tragt, wieder einsetzen (siehe auch Abb.3).
16. Das Rohr mit einer Abluftrauchvorrichtung nach aussen verbinden wenn man die Dunstabzugshaube in Abluftversion benutzt. Solle man die Dunstabzugshaube in Filter version benutzt, an den Kaminhaltbuegel G, der Deflektor F fixieren und die Estremitaeten des Verbindungsrohres auf dem Deflektor F verbinden.
17. Den Elektroanschluss vornehmen.
18. Den Kamin an den Kaminhaltbuegel mit 2 Schrauben befestigen.

Das mitgelieferte "Rueckschlagventil" auf dem Luftauslass (Schnappfixierung), das Klebeband, das das Ventil voruebergehend zu Transportzwecken blockiert entfern. Bei einer Installation in Abluftversion, verhindert der Einbau eines "Dunstreckschlagventils" dass Rauch oder Luft von aussen zurueckflüssen kann.

Hinweis! Bevor man das Abluftrohr an den Abluftauslass anschliesst, pruefen ob das "Dunstrueckschlagventil" sich ordnungsgemaess oeffnet und schliesst.

Betrieb

Zur Auswahl der Funktionen der Haube genugt es, die Tasten zu berühren.

• Taste ON/OFF Licht

• Wenn man die Taste fuer 3" druckt, bleiben die Lampen aus und das Leuchtband wird ein Licht "BLAU" geben.

• Taste OFF Motor / 1° Geschwindigkeit .

Dunstabzugshaube OFF Leuchtband Glas aus.

Geschwindigkeit 1 Leuchtband Glas "BLAU".

Aktivieren / Disaktivieren des Aktivkohlefilterallarms.

Um den Allarm zu aktivieren, die Dunstabzugshaube auf OFF positionieren und Taste fuer 3" gedrueckt halten, das Leuchtband leuchtet 3 Mal hintereinander "AMBRA" - Farben auf.

Um den Allarm zu deaktivieren, die Dunstabzugshaube auf OFF positionieren und die Taste fuer 3" gedrueckt halten, das Leuchtband leuchtet 3 Mal "BLAU" auf.

• Reset Aktivkohlefilterallarm.

Die Anzeige der Saettigung des Aktivkohlefilters erfolgt nach 160 Stunden Benutzung. Das Leuchband leuchtet "AMBRA" Farben.

Der Reset der Anzeige erfolgt durch Tastendruck fuer 3^ . Nach erfolgtem Reset schaltet, schlatet die Dunstabzugshaube ab.

-Verringerung der Geschwindigkeit.

Die Taste verringt die Geschwindigkeit (Absaugleistung) von der Intensivstufe bis zur Geschwindigkeit 1.

Die Intensivstufe ist durch farbwechsel des Leuchtbands "ROT-AMBRA" angezeigt.

Die Intensivstufe (maximale Absaugleistung)
dauert 5' , danach schaltet die Haube auf Stufe 3.
Man kann die Intensiv-Funktion durch Druck der Taste "." unterbrenchen, der Motor schaltet auf Geschwindigkeitsstufe 3.

Geschwindigkeit 3 das Leuchtband ist "ROT" beleucht.

Geschwindigkeit 2 das Leuchtband ist "AMBRA" - Farben beleuchtet.

Geschwindigkeit 1 das Leuchtband ist "BLAU" beleucht.

• Geschwindigkeitstimer fuer Stufe 1.

Um den Timer fuer die Geschwindigkeitsstufe 1 zu aktivieren, Taste weniger stens fuer 2^ druecken.

Die Dunstabszugshaube laeuft dann fuer 10' in der Geschwindigkeitsstufe 1.

Wenn die 10' vorrei sind, schaltet die Dunstabzugshaube automatisch ab.

Geschwindigkeitstimer 1 das Leuchtband blinkt "BLAU".

Wenn man die Tast OFF Motor

Geschwindigkeit 1" oder die Taste "+" drueckt, kann der Timer unterbrochen werden, die Haubeschaltet dann entweder ab oder auf Geschwindigkeitsstufe 2.

• Geschwindigkeitserhoeung

Die Taste zur Geschwindigkeitserhoeung (Abluftleistung) von der Geschwindigkeitstufe 1 bis zur Intensivstufe.

Geschwindigkeitsstufe 1 das Leuchtband ist "BLAU" beleucht.

Geschwindigkeit 2 das Leuchtband ist "AMBRA" Farbe beleucht.

Geschwindigkeit 3 das Leuchtband ist "ROT" beleucht.

Intensivistufe das Leuchtband leuchtet "ROT-AMBRA" alternierend.

Die Intensivgeschwindigkeit (Abluftleistung)
dauert fuer 5' , danach schaltet der Motor auf Stufe 3.

Man kann die Funktion unterbrechen indem man die Taste "- drueckt, der Motor schaltet dann auf Stufe 3.

• Geschwindigkeitstimer fuer Stufe 1.

Um den Timer fuer Stufe 1. zu aktivieren, Taste fuer weniger stents 2" gedruckt halten.

Die Dunstabzugshaube lauft dann fuer 10' auf Geschwindigkeitsstufe 1.

Nach Ablauf der 10' schaltet die Haube in OFF Stellung.

Geschwindigkeitsstufe 1, das Leuchtband blinkt "BLAU".

Durch Druck der Taste "OFF Motor /

Geschwindigkeit 1" oder Taste "+" kann der Timer unterbrochen werden, die Haube schaltet dann entweder auf OFF Position oder auf

Geschwindigkeitsstufe 2.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrenen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

Wartung

Hinweis ! Bevor Sie jeder Operation erfuellen, d.h. Reinigung oder Wartung, die Dunstabzugshaube von dem elektrischen Netz ausschalten, die Steckdose herausziehen oder den Hauptschalter des Hauses losmachen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch aussen haulig gereinigt werden (etwa in den halten Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getraktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung:

Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. These Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter Bild 2

Dieser mussomal monatlich gewaschen werden (oder wenn das Sattigungsanzeigessystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies aneigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) Bild 3

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in diesen Fall den ollständigen Spulzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach diese beit 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, damit die Knäufe (g), die es an der Haube befestigen, um 90^ drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren.

REINIGUNG UND WARTUNG IHRES GERÄTS

Wir empfehlen Ihnen für die Erhaltung Ihres Gerätes die Clearit Pflegeprodukte.

Die Erfahrung der Profis im Dienste der Privatpersonen

Clearit bietet Ihnen professionelle Produkte und geeignete Lösungen fur die tägliche Pflege ihrer Haushaltsgeräte und Küche an.

Sie finden sie bei为其 gewohnten Händler zusammen mit einem ganzen Produktfacher mit Zubehör und Verbrauchsstoffen.

Ersetzten der Lempchen Bild 4

Das Gerat von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekührt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfern.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schlieben (Schnappverschluss).

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedht sind, ehe man sich an den Kundendienst wendet.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol

durchgestruichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Funktsstorungen

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht ...	Prüfen, ob: • kein Stromausfall vorliegt; • wreaklich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube besteht ungenügende Leistung ...	Prüfen, ob: • die gewährte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht; • die Küche ausreichend beluftet ist, damit eine Luftzuführ möglich ist; • das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Die Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob: • kein Stromausfall vorliegt; • die omnipolare Abschaltvorrichtung nicht ausgeschiedt hat.

Kundendienst

Eingriffe an Ihr hem Gerät dürfen nur:

• von Ihrem Handler oder

• von einem sonstigen Fachmann und Vertragshandler der Marke durchgefuhrt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer).

These Angaben finden Sie auf einem an Ihr dem Gerät angebrach-ten Schild.

Ayamntoi tleatae,

Exte ayopaoi evav atoppopnnpa DE DIETRICH kai n eataipia paac oac euxapiote i yia nTv npitjnon tou paac deieate.

Funktionstörninger 90

Service after forsaljningen 90

• Motorströmbrytare OFF / hastigkeit 1.
