BRUGSANVISNING DHD796X DE DIETRICH
DA Bruger- og monteringsvejledning
Tak, fordu har koot en emhæette fra DE DIETRICH.
Vores forskningssteam har udviklet denne nye generation af apparater, his kvalitet, aestetik, Funktion og tekniske udvikling resulterer i fremragendeprodukter, som understreger enestäende knowhow.
Din nye emhaete fra DE DIETRICH integreres pa harmonisk vis i kokkenet hvor apparatets fantasiske udsugningsegenskaber og lette anvendelse fremhæves. Det har varet vores mal at tilbyde et uovertruffet produkt.
Den brede vitte af producerfter fra DE DIETRICH tilbyder ligeledes et stort udvalg af integrerede ovne, mikrobolgeovne, kogeplader, opvaskemaskiner og i koleskabe, som du kan sammensaete med din nye emhætte fra DE DIETRICH.
Du kan ogsa finde os pa www.dedietrich-electromager.com, hvor du kan se de sidste innovationer, somt f andre nyttige oplysninger om vores Produkter.
DE DIETRICH
Forget vardi
Med en konstant forbeding af vores Produkter for oje forbeholder vi os ret til ænderinger af de tekniske, Funktionelle og æstetiske eigenskaber i forbindelse med den teknsogiske udvikling.
Vigtigt: Inden apparatet tages i brug, bør du læse davon installations- og brugervejledning grundigt, SSE du hurtigt kan sætte dig ind i dets Funktion.
www.dedietrich-electromenager.com
Indholdsfortegnelse
DA - Bruger- og monteringsvejledning 24
Brug 24
Beskrivelse af emhætten 24
Advarsler 24
Installering 25
Elektrisk tilslutning 25
Montering 25
Funktion 26
Vedligeholdelse 26
Rengoring. 26
Fedtfilter 27
Kulfilter (kun den filtrerende udgave) 27
Udskiftning af lyspærerne 27
Funktionsfejl 27
Eftersalgsservice 27

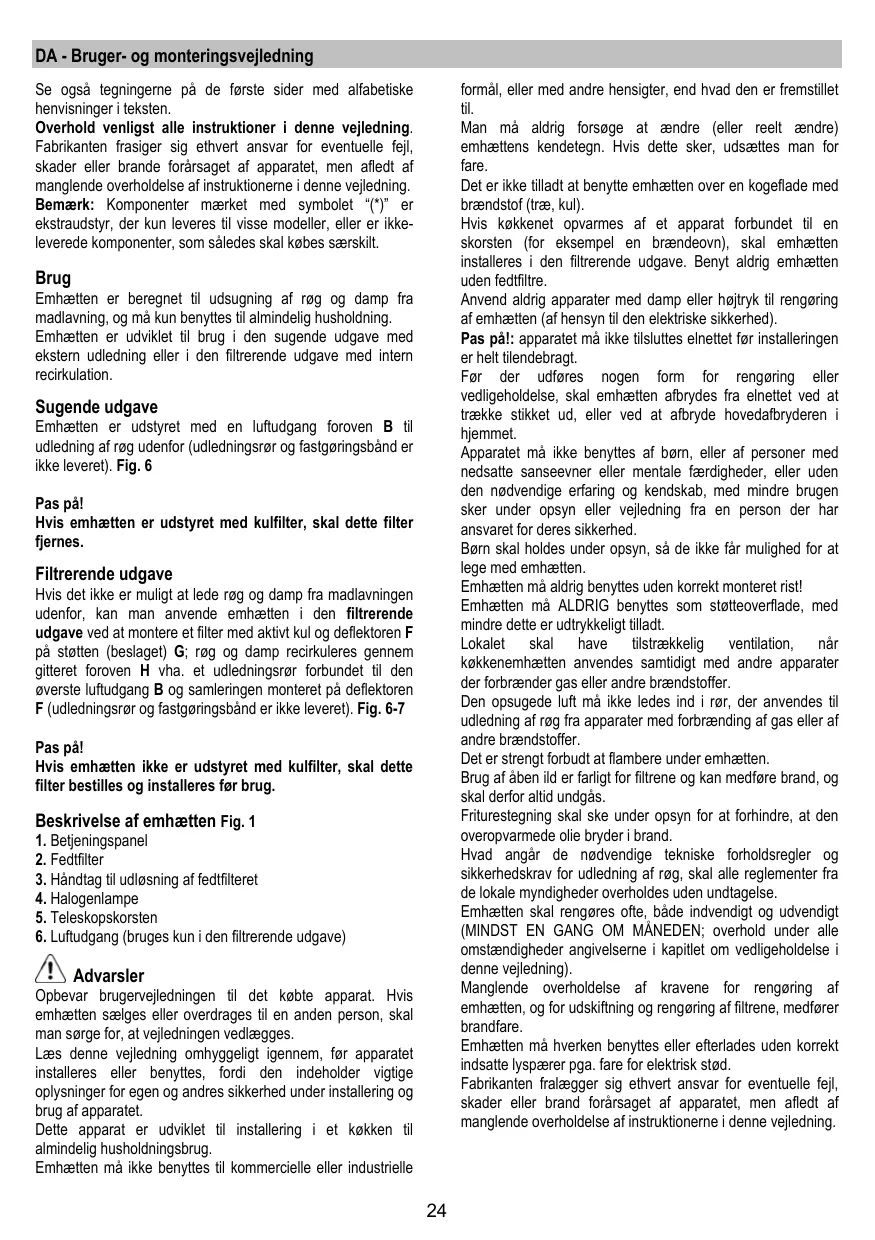

DA - Bruger- og monteringsvejledning
Se ogsa tegningerne pa de feste sider med alfabetiske henvisninger i teksten.
Overhold venligst alle instruktioner i dettevejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarssaget af apparatet, men afletd af manglende overholdelse af instruktionerne i dettevejledning.
Bemark: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, aller er ikkeleverede komponenter, som således skal købes saerskilt.
Brug
Emhaeten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benyttes til almindelig husholdning.
Emhaeten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirculation.
Sugende udgave
Emhæten er udstyret med en luftudgang foroven B til udledning af røg utdenfor (udledningsrør og fastgøringsband er ikke leveret). Fig. 6
Paspal!
Hvis emhaeten er udstyret med kulfilter, skal dette filter fjernes.
Filtrerende udgave
Hvis det ikke er muligt at lede røg og damp fra madlavningen edenfor, kan man anvende emhæten i den filtrerende udgave ved at montere et filter med aktiv kul og deflektoren F på stätten (beslaget) G; røg og damp recikuleres gennem gitteret forven H vha. et udledningsrør forbundet til den øverste luftudgang B og samlieringen monteret på deflektoren F (udledningsrør og fastgaringsband er ikke leveret). Fig. 6-7
Paspal!
Hvis emhaeten ici er udstyret med kulfilter, skal dette filter bestilles og installereres for brug.
Beskrivelse af emhaeten Fig. 1
- Betjeningspanel
- Fedtfilter
- Handtag til udlonsing af fedtfilteret
- Halogenlampe
- Teleskopskorsten
- Luftudgang (bruges kun i den filtrerende udgave)
Advarsler
Opbevar brugerveledningen til det kobe apparat. Hvis emhaeten saelges aller overdrages til en性和en person, skal man sorge for, at vejledningen vedlaegges.
Læs davon vejledning omhyggeligt igennem, før apparatet installeres eller benytttes, fordi den indeholder vigtige oplysninger for egen og andres sikkerhed under installering og brug af apparatet.
Dette apparat er udviklet til installering i et kokken til almindelig husholdningsbrug.
Emhaeten ma ikke benyttes til commercienne aller industrielle
formal, aller med andre hensigter, end hvad den er fremstillet til.
Man ma aldrig forsoge at aendre (eller reelt aendre) emhaettens kendetegn. Hvis dette sker, udsættes man for fare.
Det er ikke tilladt at benyitte emhaeten over en kogeflade med brandstof (træ, kul).
Hvis kokkenet opvarmes af et apparat forbundet til en skorsten (for eksempel en brandeovn), skal emhaeten installereres i den filtrerende udgave. Benyt aldrig emhaeten.uden fedtfiltre.
Anvend aldrig apparater med damp eller hojtryk til rengoring af emhaeten (af hensyn til den elektriske sikkerhed).
Pas pál: apparatet má ikke tilsluttes elnettet før installeringen er helt tilendebragt.
För der udføres nogen form for rengöring ell er vedligeholdelse, skal emhæten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.
Apparatet mä ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, ellerunden den nødvendige erfaring og kendskab, medindre brugen sker under opsyn eller vegledning fra en person der har ansvaret foreres sikkerhed.
Børn skal holds under opsyn, SSE de ikke fãr mulighed for at lege med emhaeten.
Emhaeten ma aldrig benyttes uden korrekt monteret rist!
Emhaeten ma ALDRIG benyttes som stotteoverflade, med\ mirde dette er udtrykkeit tilladt.
Lokalet skal have tilstrækkelig ventilation, nar kokkenemhaften anvendes samtidigt med andre apparater der forbrænder gas aller andre brændstoffer.
Den opsugede luft ma ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas aller af andre brændstoffer.
Det er strengt forbudt at flambere under emhaeten.
Brug af aben ild er farligt for filtre ne og kan medføre brand, og skal derfor altid undgås.
Friturestegning skal ske under opsyn for at forbindre, at den overopvarmede olie bryder i brand.
Hvad angar de ndvendige tekniske forholdsregler og sikkerhedskrav for udledning af r,g, skal alle reglementer fra de lokale myndigheder overholds uben undtagelse.
Emhætten skal rengøres oftte, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN; overhold under alle omstændigheder angivelsene i kapitet om vedligeholdelse i dette vegledning).
Emhætten mA hverken benyttes eller afterlades uden korrekt indsatte lyspaerer pga. fare for elektrisk stød.
Fabrikanten fraaegger sig ethvert ansvar for eventuelle fejl, skader aller brand forarsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i/DDenne vejledning.
Installering
Minimumsafstanden mellem beholdernes stotteoverflade pa komfuret og den nederste del af emhaeten ma ikke vare under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med bade gasblus og elektriske kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutting til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der moneres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilaelse af forhold i overspændingskategori III, og i overensstemmelse med reglnerne for elektriske installationer.
Obs: undersog altid, at netkablet er blevet moneteret rigtigt, for emhættens kredslob tilstlutes forsyningsnettet og der udføres kontrol af korrekt Funktion.
Montering Fig. 5-6-7
Førinstallering:
- Undersog at det købte produit har passende dimensioner til det valgte installeringssted.
For at lette installeringen anbefales det midlertidigt at fjerne fertfiltrene og andre dele der kan afmonteres og derfor er beskrevet i/DDenne vejledning med instruktioner til afmontering og genmontering.
Disse componenter skal genmonteres, nár installeringen er fulført.
Laes venligst de relevante afsnit for opliesninger om afmonteringen.
- Fjern det/de aktive kulffilter/kulffiltr, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
Sorg for, at der icke (af transporthensyn) er tilbehör intermt i emhaften (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares. - Om muligt bør man afbryde og fjerne køkkenementerne underneden og omkring området, hvor emhaeten skal installereres, sær man fär littere adgang til loflet/væggen, hvor emhaeten monteres. Hvis det ikke er muligt at fjerne køkkenementerne skal de beskyttes bedst muligt under installereringen. Vælg en plan overflade og tildæk den med et besyktytende underlag, hvor emhaeten og de tilhørendekomponenter kanLAGGES.
- Afbryd emhaeten vha. hjemmets hovedafbryder under den elektriske tilslutning.
- Undersog desuden, at der er en elektrisk stikkontakt til rändighed iærheden af emhaettens installeringsomrade (der ogsa skal vare tilgængelig after montering af emhaeten); desuden skal der forefindes en anordning til
udledning af røg udenfor (kun den sugende udgave).
- Udfor alt ndvendigt murarbejde (fx installing af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).
Emhaeten er udstyret med fastgørings-murplugs, der passer til de fleste vægglofter. Det er dog nadvendigt at radsporeg sig med en kvalifereret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Vægggen/loftet skal��e tilstrækkelig robust til at bare emhaetenns vægt.
Obs! Skorstenen er beregnet til installering i den filtrerende udgave
Hvis man ønsker at anvende emhætten i den sugende udgave, kan man – på visse modeller – vende den øverste del af skorstenen pà hovedet, og sætte den ind i den nederste del af skorstenen, ásèdes at hullerne til luftudgang ikke længere kan ses. De skorstene, hvør dette er muligit, kan genkendes ved at fastgøringspunkterne til beslag G øgså findes forneden pa den øverste del af skorstenen.
- Ved hjælp af en blyant skal man tegne en streg pa væggen helt op til loftet, som svarer til emhættens midterlinje, og som vil lette installationen.
- Sæt boreskabelonen mod muren: den lodrette midterlinje, der er trykt på boreskabelonen, skal svare til midterlinjen tegnet på muren; desuden skal den nederste kant på skabelonen svare til emhættens nederste kant.
- Læg støttesblaget på boreskabelonen, og sorg for at den passer til den optegnede rektangel; afmær k de to yderste huller og bor hullerne (afmær k og bor osa de overste huller - 3a); fjern boreskabelonen, indsæt 4 murplugs og fastgør emhættens støttesblag med 2 skruer 5 × 45 ~mm .
- Haeng emhaeten op på beslaget.
- Tilpas emhaettens afstand fra væggen.
- Juster emhaeten vandret.
- Fjern rammen med kulfilteret (se venligst ogsa Fig. 3) og afmærk hullet til den endelige fastgorging af emhaeten vha. en blyant.
- Fjern emhaeten fra beslaget.
- Bor det afmærkede hul (Ø8mm - se venligst handling 7). Indsæt 1 murplug i væggen.
- Sæt beslaget til støtte af skorstenene „G" på væggen mod loftet; benyt stottebeslaget som boreskabelon (den lille slids på støten skal væré ud for den streg, der indledningsvist er brevet afmærket på væggen - handling 1) og afmærk de 2 huller med blyanten; bor hullerne (Ø 8mm) og indsæt 2 murplugs. Fastgør skorstenenes stottebeslag på væggen med 2 skruer 5x45mm.
- Fastgør beslaget Z^u med to skruer, säledes at det fastholder den nederste del af teleskopskorstenen mod vægggen (yderkappe).
- Forbind et rør til udledning af røg til forbindelseringen ovenover sugemotoren (røret og bändene til fastgøring leveres/DDke, og skal købes separat).
- Indsæt skorstenen.
- Hæng emhaetten op på det nederste beslag.
- Fastgor emhaeten definitivp vaeggen med 1 skrue
- Tilslut roret til et system til udstødning af røg utenfor bygningen, hvis emhætten benytes i den sugende udgave. Hvis man ønsker at anvende emhætten i den filtrerende udgave, skal man fastgore deflektoren F til beslaget til stotte af skorstenene G, og forbinde enden af røret til forbindelseseringen på deflektoren F.
- Udfor den elektriske tilstunning.
- Fastgør skorstenen og støttebeslaget med 2 skruer.
Montér den leverede "kontraventil til rog" pa udledningshullet (fastgoring vha. indpasning), og fjern det klæbebänd der blokerer ventilen midlertidigt.
Ved brug af emhaeten i den sugende udgave, sørgerinstallering af "Kontraventilen til rog" for at forhindretilbageforsel af rog aller luft udefra.
Obs! Inden der fastgores et ror til udledningshullet, skal man undersoge, at "Kontraventilen til rog" abner og lukker korrekt.
Funktion
Betjeningstasterne skal blot berøres let for at vælgemhættens Funktioner.
-ON/OFF lyskontakt
- Ved tryk på tasten i 3 sekunder vedbliver lamperne med at vår slukket, og glaslyspladen viser et "BLÄT" lys.
- Tast til OFF motor / 1. hastighed.
Emhaette OFF glaslysplade slukket.
Hastighed 1 glaslysplade "BLA".
-Tilslutting / Afbrydelse kulffilteralarm.
For at tilslutte alarmen, skal emhætten stilles på OFF, hvorefter der skal trykkes på tasten i 3 sekunder; lyspladen udsender en série af 3 "RAVFARVEDE" blink after hinanden.
For at afbryde alarmen, skal emhaeten stilles pa OFF, hvorefter der skal trykkes pa tasten i 3 sekunder; lyspladen udsender en series af 3 "BLÅ" blink after hinanden.
Mætning af kulfilteret signaleres after 160 brugstimer. Lyspladen blinker med "RAVFARVE".
Signaleringen nulstilles ved at holde tasten trykket i 3 sekunder. När nulstillingen har fundet sted, slukkes emhaeten.
- Saenkning af hastigheden
Denne tast sænker hastigheden (sugekraften) fra den intensive hastighed til hastighed 1.
Intensiv glaslyspladen blinker vekselvist med "RØD-RAVFARVE".
Den intensive hastighed (sugkraft) varer i 5 minutter, hvorefter motoren gär over til 3. hastighed. Funktionen kan afbrydes ved at trykke på tasten "-"; motoren skifter til 3. hastighed.
Hastighed 3 glaslysplade "RØD".
Hastighed 2 glaslysplade "RAVFARVET".
Hastighed 1 glaslysplade "BLA".
-"Timer" hastighed 1.
For at aktivere "timer'en" for hastighed 1, skal mantrykke pa tasten i mindst 2 sekunder.
Emhaeten fungerer på hastighed 1 i 10 minutter.
När disse 10 minutter er udlobet, skifter emhaeten til OFF.
Hastighed 1 med "timer" glaslyspladen blinker med "BLAT" lys.
Ved tryk på tasten "OFF motor / hastighed 1" eller på tasten "+" kan man afbryde den tidsindstillede hastighed, og skiffe til henholdsvis OFF aller hastighed 2.
-Øgning af hastigheden
Denne tast øger hastigheden (sugekraften) fra hastighed 1 til den intensive hastighed.
Hastighed 1 glaslysplade "BLA".
Hastighed 2 glaslysplade "RAVFARVET".
Hastighed 3 glaslysplade "RØD".
Intensiv glaslyspladen blinker vekselvist med "RØD-RAVFARVE".
Den intensive hastighed (sugkraft) varer i 5 minutter, hvorefter motoren gär over til 3. hastighed.
Funktionen kan afbrydes ved at trykke på tasten "-"; motoren skifter til 3. hastighed.
- "Timer" hastighed 1.
For at aktivere "timer'en" for hastighed 1, skal mantrykke pa tasten i mindst 2 sekunder.
Emhaeten fungerer på hastighed 1 i 10 minutes.
När disse 10 minutter er udlobet, skifter emhaeten til OFF.
Hastighed 1 med "timer" glaslyspladen blinker med "BLAT" lys.
Ved tryk på tasten "OFF motor / hastighed 1" eller på tasten "+" kan man afbryde den tidsindstillede hastighed, og skiffe til henholdsvis OFF aller hastighed 2.
Hvis der opstär fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis fejlfunktionen fortsafter, bedes man kontakte servicetjenesten.
Vedligeholdelse
Emhætten skal rengøres jævnigt bade på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.
Undgà drug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!
Pas pa: Manglende overholdelse af vegledningen til rengoring af apparatet og udskiftning af filtrene medforer brandfare. Der hestilles säledes til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren,brande forarsaget af utilstraekkelig vedligeholdelse af apparatet ull manglende overholdelse af ovenstaende instruktioner.
Fedtfilter Fig.2
Fedtfilteret skal rengøres med milde vaskemidler en gang om帽子en (eller när signaleringsystemet for filtermæting angiver behovet - hvis这部分 Funktion findes på den kobe model); filteret kan ogå sväkes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.
Trak i fjederhandtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave) Fig. 3
Filteret opfanger lugt fra madlavning.
Kulfilteret kan vaskes hvr,anden maned (eller nár signaleringsystemet angiver maeting af filtrene -hvis这部分 function er til stede pa den kobe model) i varmt vand og med egnede rengøringsmidler, ell er opvaskemaskine pa 65^ (ved vask i opvaskemaskinen skal der udfores en komplet opvaskecyklus unden andet kakkengrej i maskinen).
Fjern det overskydende vand ut at odelagge filteret; læg derefter filteret i ovenen i 10 minutter ved 100^ for at tøre det helt.
Udskift den lille madras hvver 3. ar, og nár kluden er beskadiget.
Fjern rammen der holder filteret ved at dreje de runde handtag (g) 90^ ; disse handtag fastgør til emhaften.
Sæt den lille kulmadras (i) ind i rammen (h) og genmonter i det tilhorende leje (j).
RENGØRING OG VEDLIGEHOLDELSE AF EMHæTTEN
Vi anbefaler brug af vedligeholdelsepsprodukterne Clearit for at holde apparatet i korrekt stand.
Professionel erfaring til radighed for private.
Clearit tilbyder professionelle produit der er egnet til den daglige vedligeholdelse af husholdningsapparater og kokkener.
Disseprodukter-ogheleudvalgetaftilbehorogforbrugsvarer
- kan købes hos den lokale forhandler.
Udskiftning af lyspaererne
Fig. 4
Afbryd apparatet fra el-nettet.
Pas pa! Sorg for at paeerne er kolde f#r de berores.
- Trak skaemmen ud ved at lirke med en lille skruetraekker erller lignende.
- Udskift den beskadigede pere. Benyt kun halogenpær på 12V -20W max - G4, og sorg
for ikke at roe ved dem med haenderne.
3. Luk skaermen (snap-las)
Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, for der rettes henvendelse til et servicecenter.
Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved at sorge for, at ditte produit bortskaffes korrekt, bidrager brugen til at forbindre eventuelle negative konsekvenser for miljøet og for den almene sundhedstilstand.
Symbolet à produit, aller i den vedlagte dokumentation, angiver at dette produit ilke skal anses for at vare alminderigt husholdningsaffald, og derfor skal indleverest til specielle opsamlingssteder med henblick pa genbrug af elektriske og elektroniske apparater. Bortskaf apparatet i overensstemmelse med de lokale regler for udsminding af affald. For yderligere oplysninger obehandling, genindvinding og genbrug af dette produit bedes man kontakte det lokale kontor for affalsbehandling, renovationsselskabetller den butik, hvor apparatet er kobe.
Funktionsfeil
| FEJL | LØSNINGER |
| Emhæten fungerer ikke... | Kontroller følgende: • at der ikke er strømsgvigt. • at der er valgt en hastighed. |
| Emhæten renser ikke luften korrekt... | Kontroller følgende: • at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp. • at køkkenet er korrekt ventileret af hensyn til luftfindtaget. • at kulfilteret ikke er slidt (emhætte i udgaven med recirculation). |
| Emhæten slukkes under den normale Funktion. | Kontroller følgende: • at der ikke er strømsgvigt. • om den flerpolede afbryder har grebet ind. |
Eftersalgsservice
- SERVICEINDGREB
Eventuelle serviceindgreb på apparatet skal udfores af en kvalifereret tekniker, der er autoriseret af indehaveren af varemærket. Ved forespørgsel om service bedes man altid oplyse apparatets referencekoder (model, type, serienummer).
Disse oplysninger findes pà typeskitet (se venligst billeddet herunder).
