BEDIENUNGSANLEITUNG DHE1146A DE DIETRICH

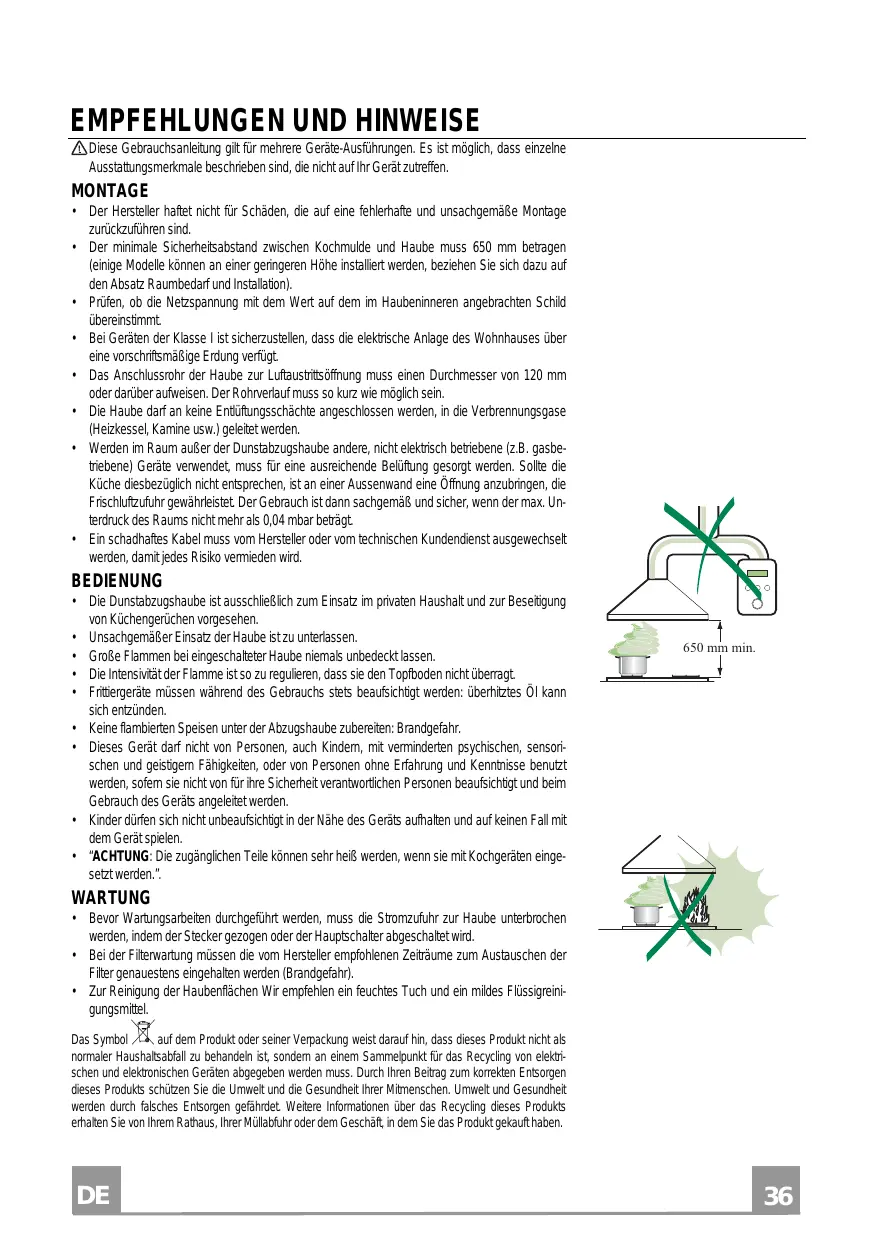

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird. BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
• “ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden.”. 650 mm min. WARTUNG
• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

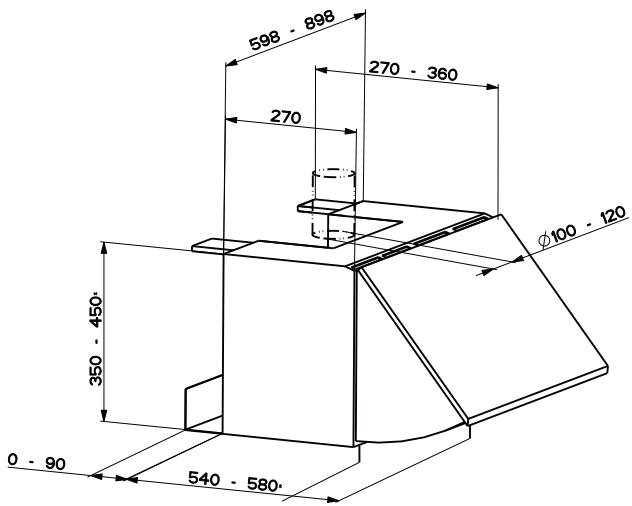

CHARAKTERISTIKEN Platzbedarf

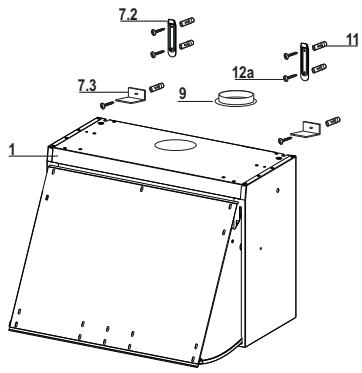

Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Flansch ø 150-120 mm St.

Montagekomponenten Befestigungsbügel Haubenkörper Metall Sicherungswinkel Bügel Schrauben St.

Dokumentation Bedienungsanleitung

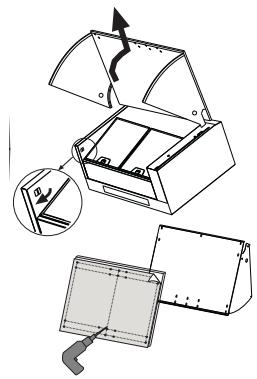

FIXIERUNG DER FRONTPLATTE AM LEITSCHIRM

• Den metallenen Leitschirm durch Drehen und gleichzeitiges Entriegeln der Haltevorrichtung auf der linken Seite der Haube nach vorne herausziehen.

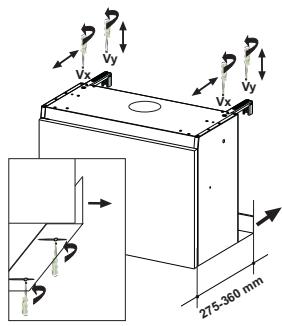

• Die Platte mit Hilfe der entsprechenden Bohrschablone aus Karton bohren und mit Hilfe der mitgelieferten Schrauben am Leitschirm fixieren. WANDBEFESTIGUNG
• Die Tiefe der Haube kann zwischen 275 und 360 mm variieren.
• Mit Hilfe der Schrauben Vx die Bügel auf die gewünschte Tiefe regulieren.
• Um den unteren Teil der Haube auf die erforderliche Tiefe zu regulieren, die Schrauben des metallenen Abstandshalters lockern und so weit wie nötig verschieben.
• Die Wand mit Hilfe der entsprechenden Bohrschablone aus Karton bohren, die Dübel in die Bohrlöcher einsetzen und die beiden Metallbügel mit Hilfe von vier mit dem Zubehör gelieferten Schrauben fixieren.
• Die seitlichen Hängeschränke mit Hilfe der entsprechenden Bohrschablone aus Karton bohren. Falls die Haube in Abluftversion installiert wurde, das Gitter vom Luftaustritt entfernen.

• Die Haube an den Metallbügeln einhängen.
• Den Leitschirm wieder anbringen. Darauf achten, die Führungsschienen wieder korrekt in ihren Sitz einzuführen. Die Gleitschienen des Leitschirms mit Hilfe der zwei Schrauben regulieren.
• Mit Hilfe der Schrauben Vy lässt sich die Höhe der Haube an den benachbarten Hängeschränken ausrichten.
• Falls nötig, die Tiefe der Haube erneut regulieren.
• Die Sicherheitswinkel auf die Haltebügel legen.
• Den Mittelpunkt der Bohrungen kennzeichnen.
• Die Wand bohren und die Sicherheitswinkel mit den mitgelieferten Schrauben und Dübeln fixieren.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø120 mm) an die Außenrohrleitung angeschlossen werden. ø 120

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen. LUFTAUSTRITT UMLUFTVERSION
• Die komplette Fixierung des Haubenkörpers kontrollieren.
• Prüfen, ob die Aktivkohle-Geruchsfilter vorhanden sind. ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

BEDIENUNG Schalttafel Taste

Funktion Display Schaltet die Beleuchtung ein oder aus. 1 mal Drücken zur Einschaltung des intensiven Lichtes. 2 mal Drücken zur Einschaltung der Dimmer-Lichte. 3 mal Drücken zur Lichtabschaltung. Erhöht die Geschwindigkeitsstufe.

1–2–3 Durch 3 Sekunden langes Drücken der Das Display zeigt „H“ und Taste wird die Intensivgeschwindig- der Punkt blinkt. keitsstufe aktiviert. Nach 10 Minuten wird die vorherige Stufe wiedereingestellt.

Vermindert die Geschwindigkeitsstufe. 3-2-1

Durch 3 Sekunden langes Drücken der Das Display zeigt die eingeTaste wird Delay Funktion aktiviert. stellte Stufe und der Punkt Die Haube läuft 30 Minuten lang und blinkt. dann schaltet automatisch ab.

Schaltet der Motor ein oder aus. Das Display zeigt die eingestellte Stufe.

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet. Geruchsfilter (Umluftversion) Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Metallfettfilter entnehmen.
• Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
• Die neuen Filter wie gezeigt montieren (B).
• Die Metallfettfilter wieder montieren.
• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
• Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

FUNKTIONSSTÖRUNGEN SYMPTOME LÖSUNGEN Prüfen, ob:

• kein Stromausfall vorliegt; Die Dunstabzugshaube funktioniert nicht ...

• wirklich eine Drehzahl gewählt wurde. Prüfen, ob: Die Dunstabzugshaube zeigt ungenügende Leistung ...

• die gewählte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht;
• die Küche ausreichend belüftet ist, damit eine Luftzufuhr möglich ist;
• das Kohlefilter nicht verbraucht (Dunstabzugshaube im Umluftbetrieb). ist Prüfen, ob: Die Dunstabzugshaube hat während des Betriebs abgeschaltet.

• kein Stromausfall vorliegt;
• die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat. Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit. Die Erfahrung der Profis im Dienst der Privatpersonen Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Küchen an. Sie sind beim gewohnten Wiederverkäufer zu finden, ebenso wie ein ganzer Fächer von Produkten, Zubehör und Betriebsmitteln.
