DHE1146A - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	DE DIETRICH
Modèle	DHE1146A
Version d'installation	Évacuation extérieure ou recyclage (avec filtre à charbon)
Profondeur réglable	275 à 360 mm
Hauteur minimale d'installation	650 mm au-dessus du plan de cuisson
Diamètre de sortie d'air	120 mm
Nombre de vitesses	3 vitesses (1, 2, 3) + mode intensif
Type de commande	Touches avec affichage numérique (LED)
Éclairage	Lampe halogène 20 W (remplaçable)
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtres anti-odeur	Charbon actif, non lavables, à remplacer tous les 4 mois
Mode intensif	10 minutes à vitesse maximale, retour automatique à la vitesse précédente
Arrêt automatique	Mode 30 minutes (arrêt après 30 min de fonctionnement)
Alimentation électrique	220-240 V, 50 Hz
Accessoires inclus	Brides de fixation, équerres de sécurité, chevilles, vis, gabarit de perçage
Nettoyage extérieur	Chiffon humide et détergent neutre
Pièces détachées disponibles	Filtres anti-graisse, filtres à charbon, lampes halogènes
Service après-vente	0892 02 88 04
Site web	www.de-dietrich.com

FOIRE AUX QUESTIONS - DHE1146A DE DIETRICH

Quelle est la hauteur minimale d'installation ?

La hauteur minimale entre le plan de cuisson et la hotte doit être d'au moins 650 mm. Vérifiez les instructions spécifiques à votre modèle car certains peuvent être installés plus bas.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques doivent être lavés tous les 2 mois au lave-vaisselle ou à la main. Retirez-les en les poussant vers l'arrière et en tirant vers le bas. Laissez-les sécher avant de les remettre en place, la poignée vers l'extérieur.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Retirez d'abord les filtres anti-graisse, puis les filtres à charbon saturés, et montez les nouveaux.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse a été sélectionnée. Si la hotte s'est arrêtée en cours de fonctionnement, contrôlez que le dispositif de coupure omnipolaire ne s'est pas enclenché.

Comment activer le mode intensif ?

Appuyez sur la touche B (augmentation de vitesse) pendant 3 secondes. La hotte fonctionnera à vitesse maximale pendant 10 minutes, puis reviendra automatiquement à la vitesse précédente. L'écran affichera 'H' avec le point en bas qui clignote.

Comment remplacer l'éclairage ?

La hotte utilise une lampe halogène de 20 W. Pour la remplacer, retirez les deux vis qui fixent le support d'éclairage, extrayez la lampe usagée, insérez une nouvelle lampe identique en veillant à ce que les fiches soient correctement dans la douille, puis remontez le support.

Puis-je utiliser la hotte en version recyclage ?

Oui, la hotte peut être installée en version recyclage en utilisant des filtres à charbon actif. Assurez-vous que ces filtres sont présents et en bon état. Pour le branchement, suivez les instructions de la notice. En version évacuation, retirez les filtres à charbon.

Quelle est la distance de sécurité par rapport aux flammes ?

Ne laissez jamais de flammes libres sous la hotte. Réglez toujours les flammes pour qu'elles ne dépassent pas le fond des marmites. Surveillez les fritures car l'huile surchauffée peut s'enflammer. Ne préparez pas d'aliments flambés sous la hotte.

Comment régler la profondeur de la hotte ?

La profondeur peut être réglée entre 275 et 360 mm. Desserrer les vis de l'entretoise métallique et déplacer la hotte à la profondeur souhaitée. Utilisez le gabarit de perçage fourni pour un alignement précis avec les armoires.

Où trouver les pièces détachées ?

Les pièces détachées telles que les filtres anti-graisse, les filtres à charbon et les lampes halogènes sont disponibles auprès du service consommateur De Dietrich au 0892 02 88 04 ou sur le site www.de-dietrich.com. Consultez également votre revendeur habituel.

MODE D'EMPLOI DHE1146A DE DIETRICH

Découvir les produits De Dietrich, c'est é探测er des emotions uniques que seuls peuvent produit des objets de valeurs.

L'attrait est immédiatès le premier regard. La qualité du design s'illustré par l'esthétique intertemporelle et les finitions soignées rendant chaque objectif éligant et raffiné en parfaite harmonie les uns avec les autres.

Vient ensuite l'irresistante envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux; l'authentique est privilégie.

En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine.

Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel apparéil et serons heures de recueillir vos suggestions et de répondre à vos questions. Nous vous invitons à les formulier auprès de notre service consommateur ou sur notre site internet.

Nous vous invitons à enregistrer votre produit sur www.de-dietrich.com pour profiter des avantages de la marque.

En vous remerciant de votre confiance.

De Dietrich

Retrovnez toutes les informations de la marque sur www.de-dietrich.com
Visitez La Galerie De Dietrich, 6 rue de la Pétinière à Paris Villée
Ouvert du mardi au samedi de 10h à 19h.
Service Consommateurs: 0892 02 88 04

www.dedietrich-electromenager.com

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

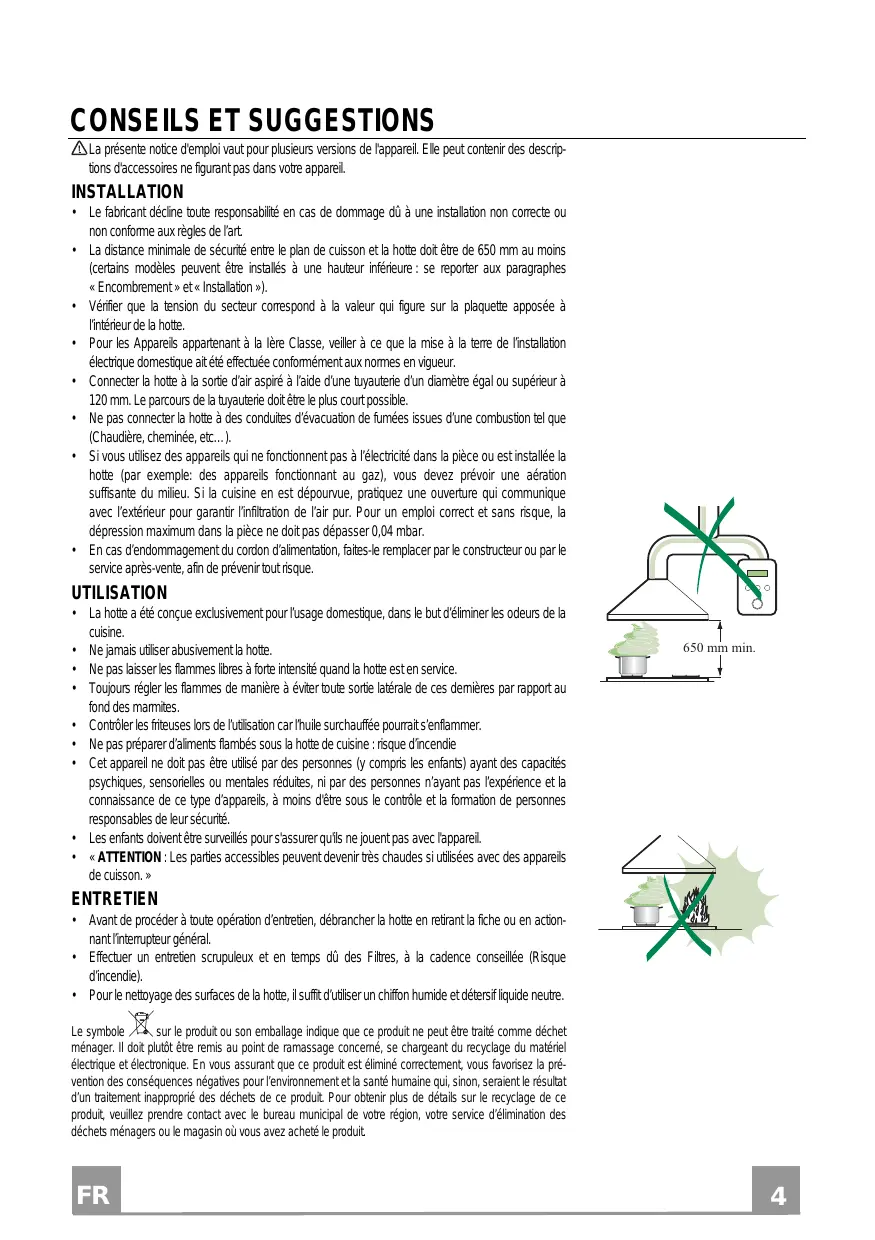

Important:

Avant de mesureVote apparueil en marche,veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descrip
tions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant désigne toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hote doit être de 650mm au moins (certains modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaiquette appossée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'étre Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparuils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des apparuils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine est en dépourtvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un employé correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faibles-le replacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hote a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de manière à évier toute sortie l'étable de ces dernières par rapport au fond des marmites.
• Contröler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéel ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduitées, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'articlels, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des apparêts de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retrirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée (Risque d'incendie).
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détesif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet memager. Il doit plutot etre remis au point de ramassage concené, se chargeant du recyclage du matériel électrique et électronique. En you assurant que ce produit est élimine correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour oblirer plus de detalls sur le recyclage de ce produit, veuliez prendre contact avec le bureau municipal de voitre région, votre service d'élimination des déchets menagers ou le magasin ou vous aze achete le produit.

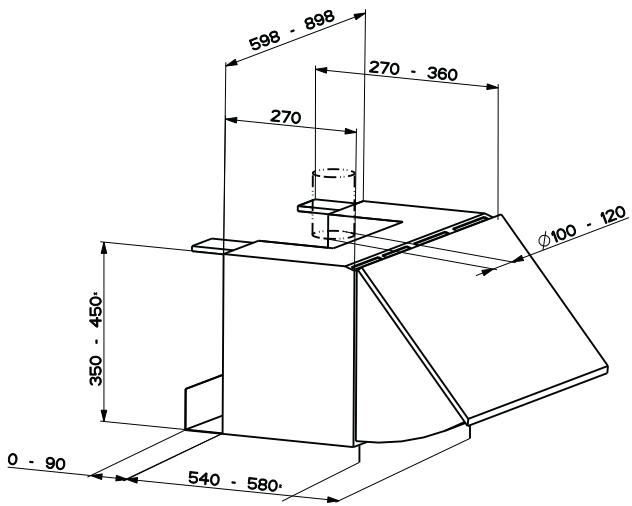

Encombrement

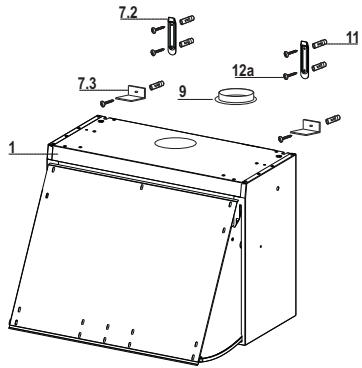

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtrés
9	1	Flasque Ø120 mm

Réf. Q.té Composants pour l'installation
Q. te Documentation

7.2	2	Brides Fixation Corps Hotte
7.3	2	équerre de sureté
11	6	Chevilles
12a	6	Vis

1 Manuel d'instructions

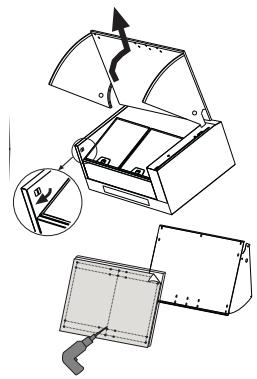

FIXATION DU PANNEAU FRONTAL SUR LA VISIERE

• Sortir la visière métallique en la tournant en avant et en débloquant en même temps le dispositif d'arrêt qui se trouve à gauche de la hotte.
• Percer le panneau en utilisant le gabarit en carton spécialement prévu, puis fixer ledit panneau contre la visière à l'aide des vis fournies avec l'appareil.

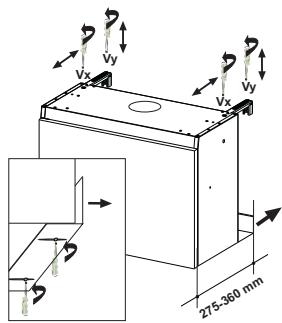

FIXATION CONTRE LA PAROI

• La profondeur de la Hotte peut varier entre 275 et 360mm .
• Intervenir sur les Vis Vx pour regler les brides à la profondeur souhaitee.
• Pour régler la partie inférieure de la Hotte à la profondeur nécessaire, desserrer les Vis de l'entretoise métallique et déplacer cette dernière dans la mesure requise.
• Percer la paroi en utilisant le gabarit en carton spécialement prévu, appliquer les chevilles dans les troux et fixer les deux brides métalliques à l'aide de quatre vis, fournies avec les accessoires.
• Percer les armoires murales laterales, en utilisant le gabarit en carton spécifique prévu.

En cas d'installation de la Hotte dans la Version Aspirante,-retirer laGrille sur la sortie d'évacuation de l'air.

• Accrocher la hotte aux les brides métalliques.
• Remonter la visière en veillant à ce que les guides soient insérées dans leurs logements. Régler le couilissement de la visière en intervenant sur les deux vis.
• On peut effectuer l'alignement de la hauteur de la Hotte par rapport aux armoires murales qui se trouvent à côté de celle-ci, en intervenant sur les Vis Vy.

• Régler encore la profondeur de la Hote, si nécessaire.

• Poser les Équres de Sécurité sur les Brides de Fixation.

• Marquer le centre des trous.
• Percer le mur et fixer les Équres de Sécurité avec les Vis et les Chevilles fournies avec l'appareil.

Branchements

SORTIE AIR VERSION EVACUATION

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

SORTIE D'EVACUATION DE L'AIR DANS LA VERSION FILTRANTE

• Contrôler que la Fixation du Corps de la Hotte soit Complète.
• S'assurer que les Filtres anti-odeur au Charbon actif soient presents.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

Touche	Fonction	Display
A	Presser le bouton pour allumer / éteindre la lumière.Presser une fois pourCHOISIR une lu-mière faible, deux fois pour une lu-mière normale, et une dernière fois pour éteindre la lumière.	-
B	Presser pour augmenter la vitesse.	1 - 2 - 3
	Presser le bouton pendant 3 secondes pour activer / désactiver la modalité intensive, qui fait fonctionner la hotte à la plus haute vitesse pendant 10 minu-tes et ensuite returné à la vitesse qui était sélectionnée précédemment.	Visualisée H et le points dans le bas clignote.
C	Écran de visualisation	-
D	Presser le bouton pour réduire la vitesse	3 - 2 - 1
	Presser le bouton pendant 3 secondes pour activer / désactiver la modalité 30 minutes de délambdai, qui ne fait fonctionner la hotte que pendant 30 minutes et la était ensuite ensuite automatiquement.	La vitesse courante est visuaisée et le points dans le bas clignote.
E	Presser le bouton pour la fonction mar-che/arrêt.	La vitesse courante est visuaisée.

A —

B

C

D—

E

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les replacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.

• Retirer les filtrés anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrés (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

REPLACEMENT LAMPES

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédément retirees.

ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.
