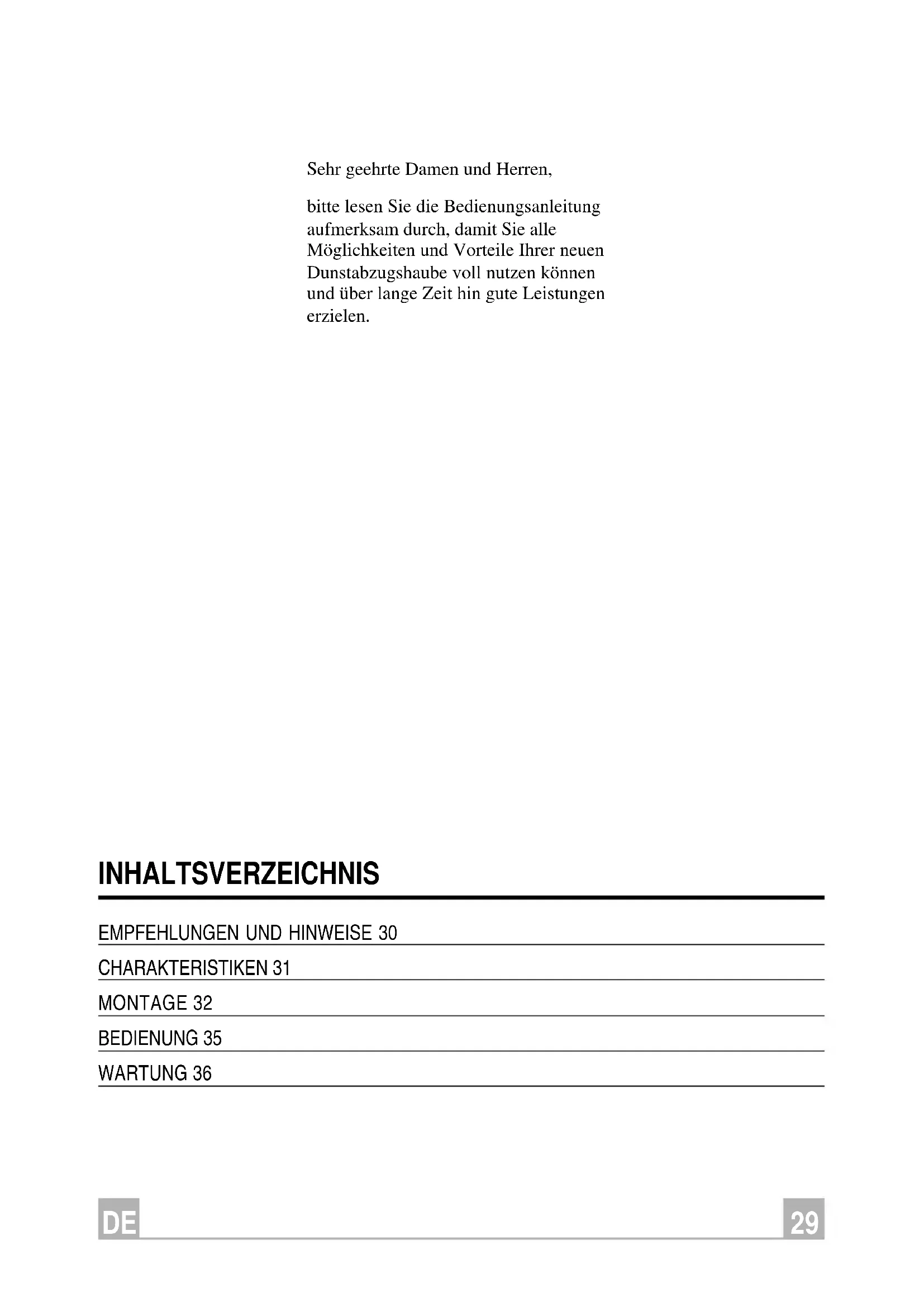

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 30

CHARACTERISTIKEN 31

MONTAGE 32

BEDIENUNG 35

WARTUNG 36

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.

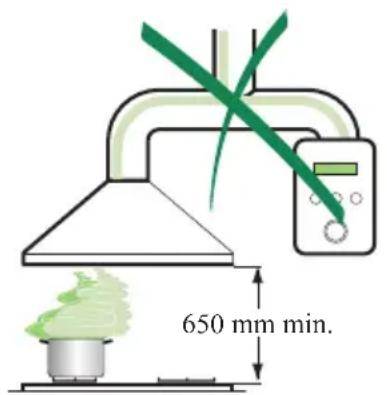

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650~mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haubearf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.

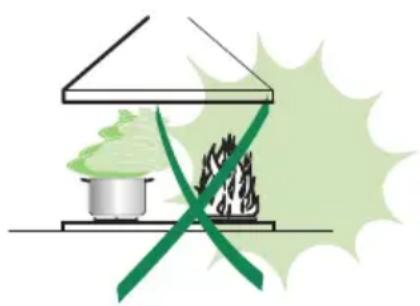

• Groß Flammen bei eingeschalteter Haube niemals unbedeckt lessen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaubearf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

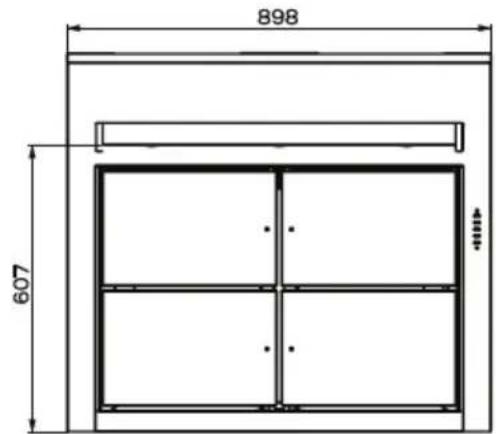

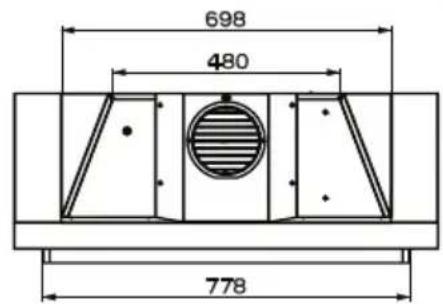

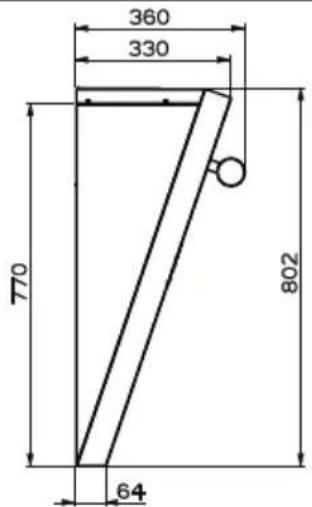

Platzbedarf

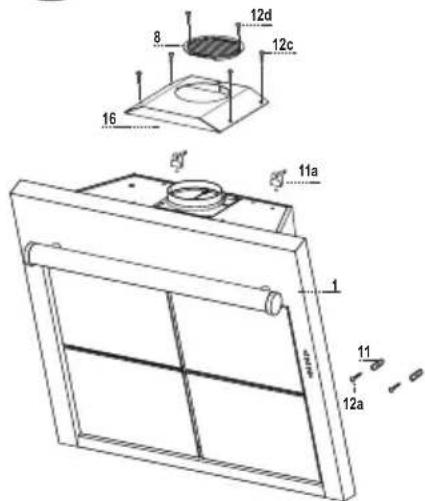

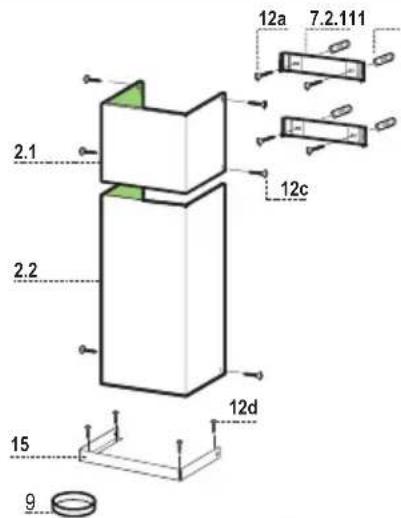

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkorper mit Schaltern,Beleuchtung, Geblasegruppe,Filter
2.1 1 oberer Kaminteil (option)
2.2 1 unterer Kaminteil (option)
91 Flansch (option)
8-1 Luftleitgitter Luftausstritt (option)
15 1 Winkel (option)
16 1 Filterdeckel

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil (option)
116 Dubel (4 option)
11a2 Dubel SB 12/10
12a 6 Schrauben 4,2 × 44,4 (4 option)
12c 10 Schrauben 2,9 x 6,5 (6 option)
12d 6 Schrauben 2,9× 9,5 (4 option)

St. Dokumentation

1 Bedienungsanleitung

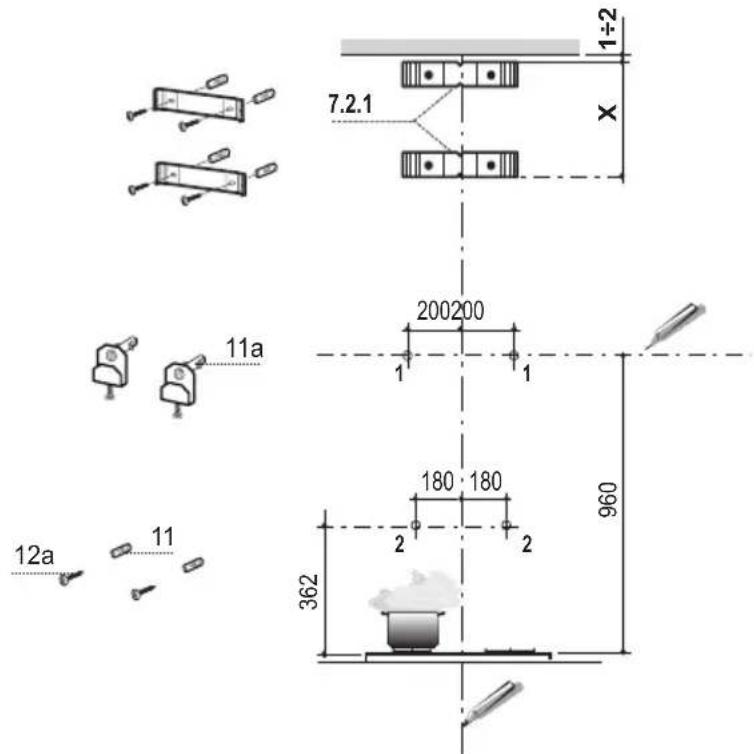

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

An der Wand:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung zeichnen, und bzw in der Mitte des Bereiches, der zur Montage der Haube vorgesehen ist;
• eine horizontally Linie mindestens 960mm oberhalb der Kochmulde gezählt.
• 200mm rechts von der vertikalen Bezugslinie einen Punkt (1) auf der horizontalen Linie kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Wie beschreiben einen Bezugspunkt (2) 180mm von der vertikalen Bezugslinie und 362mm der Kochmulde gezählt.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
  Die gekennzeichneten Punkte (1) mit einem Bohrer 12mm bohren.
  Die gekennzeichneten Punkte (2) mit einem Bohrer 0.8mm bohren.
  Die Dübel mit dem Bügel 11a in die Bohrungen 1 einfugen und festschrauben.
• Den Dübel 11 in die Bohrung 2 eingufen.

Zur Montage der haube mit Dekorkamin (option)

• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnittte) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzahalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Bügellocher an der Wand markieren.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen eingufen.
  Die Biegel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

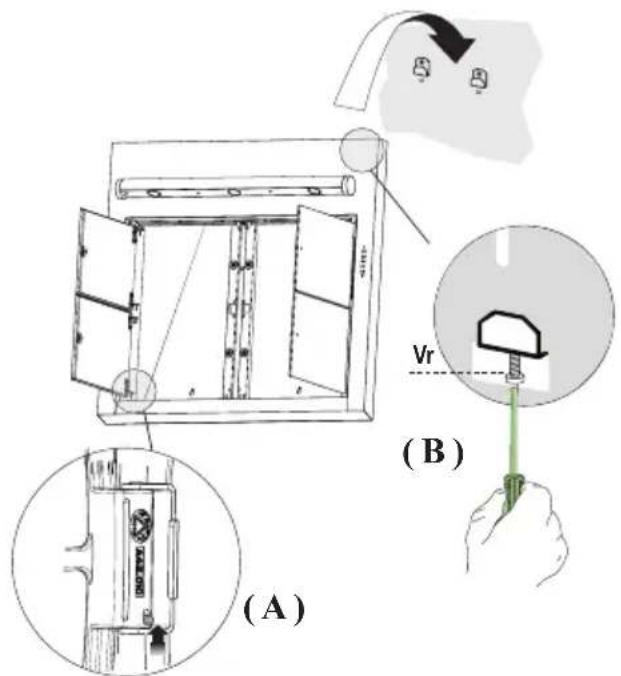

Die Filterpaneele offen.
Die Fettfilter mit den entsprechenden Griffen demontieren.(A)
Die Platte vom Haubenkorper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird.
Die beiden Schrauben Vr der Bugel 11a so regulieren, dass sie nur bis zum Gewindebeginn eingeschraubt sind.(B)
- Den Haubenkörper bei den 2 Bügeln 11a einhaken.
Vom Haubeninneren her den Haubenkorper mit Hilfe der Schrauben Vrausrichten.
Die Sicherheitsschaube 11 festziehen.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch an die Außenrohrleitung angeschlossen werden.

• Den Reduzierflansch 9 (option), am Hauben-austritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnahmen.

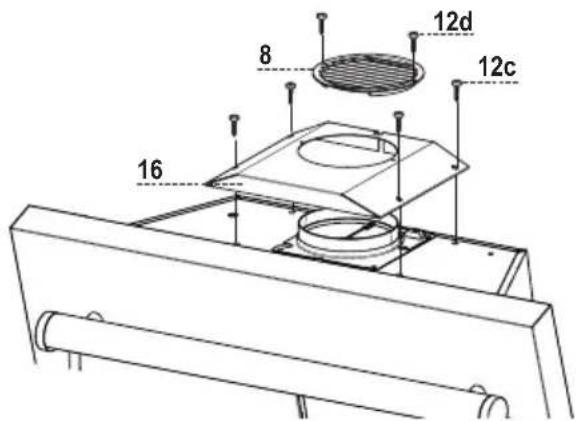

ANSCHLUSS IN UMLUFTVERSION

Für die Installation in Umluftversion muss das optionale Kit „Aktivkohle-Filtereinsatz“ erworben werden.

• Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren.
  Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12d (2,9 x 9,5) beim Austritt der ruckzufuhrenden Luft fixieren.

Der Kamin Kann nur bei der Haube in der Abluftausführung angebracht werden.

Das Winkelstück 15 am Luftereil mit 5 der Lieferung beigeufigsten Schrauben 12d (2,9x9,5) befestigen.

Oberer Kaminteil

Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schlieben.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

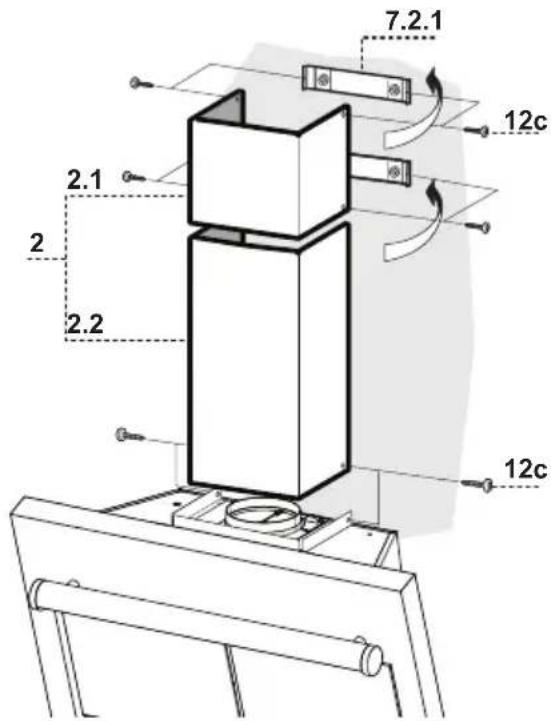

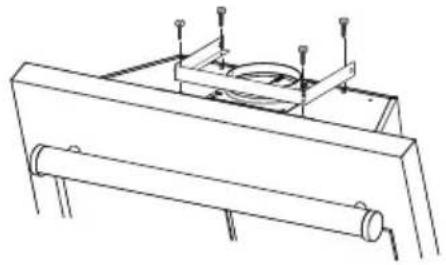

Unterer Kaminteil

Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
- Den unteren Teil seitlich am Haubenkorper mit 2 der mitgelieferten Schrauben 12c fixieren.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.
• Entfernen Sie die Fettfilter und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Bedienfeld

Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt.

TASTE LED FUNKTION

L 0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung.

T1 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe.

Schaltet die Haube aus wenn die Taste für ungebahr 2" gedrückt wird

Blinklicht Lufttaustausch 24h

Wird durch cirka 5'' dauerndes Drucken der Taste aktiviert. Ermöglicht eine Absaugleistung von 100m3 / h bei einem Geräuschpegel von nur 28dB(A) . Die Aktivierung kann bei jeder Geschwindigkeits-einstellung, auch bei abgeschalteter Haube, erfolgen. Für die Deaktivierung die Taste cirka 5'' lang drucken.

T2 Geschwindig-Eingeschaltet Zweite Geschwindigkeitsstufe.

keitsstufe Blinklicht Delay (30^)

Bei cirka 2" dauerndem Drucken der Taste wird die um 30^ verzogerte Automatikabschaltung aktiviert. Eignet sich zur kompletten Beseitigung von Restgerüchen. Kann bei jeder Geschwindigkeitseinstellung aktiviert werden; die Deaktivierung erfolgt durch kurzen Tastendruck.

T3 Geschwindig- Eingeschaltet Dritte Geschwindigkeitsstufe. keitsstufe

T4 Geschwindig- Ständiges Höchste Geschwindigkeitsstufe. keitsstufe Aufleuchten

Blinklicht Intensivstufe.

Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2' langes Drucken auf diese Taste aktiviert. Nach 10 Minuten schaltet sich das Geblase automatisch auf die vorher gewählte Stufe darüber. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste druckt.

S1 Led Ständiges signalisiert die Sättigung der Metallfettfilter und dass

Aufleuchten eine Reinigung erforderlich ist. Dieser Alarm wird nach 100 effektiven Arbeitsstunden der Haube aktiviert. (Für Reset siehe Abschnitt Wartung)

Blinklicht signalisiert die Sattigung des Aktivkohle-Geruchsfilters, der ausgetauscht werden muss; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sattigungsanzeige des Aktivkohle-Geruchsfilters wird nach 200 effektiven Arbeitsstunden der Haube aktiviert. (Für Aktivierung und Reset siehe Abschnitt Wartung)

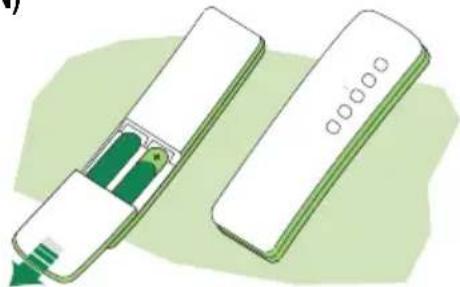

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuet werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird.

Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschrifsmäßig entsorgt werden.

WARTUNG

Fettfilter

METALLFETTFILTER REINIGUNG

Rücksetzen der Sattigungsanzeige

• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drükken, bis die LEDs zur Bestätigung zu blinken beginnen.

Filterreinigung

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
  Die Filterpaneele öffnen.

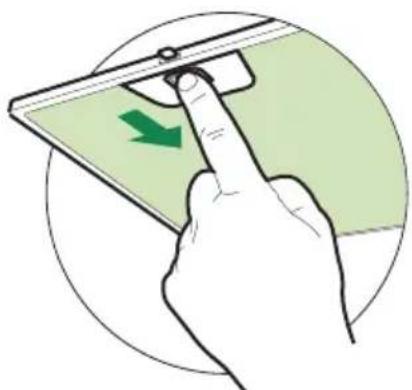

• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

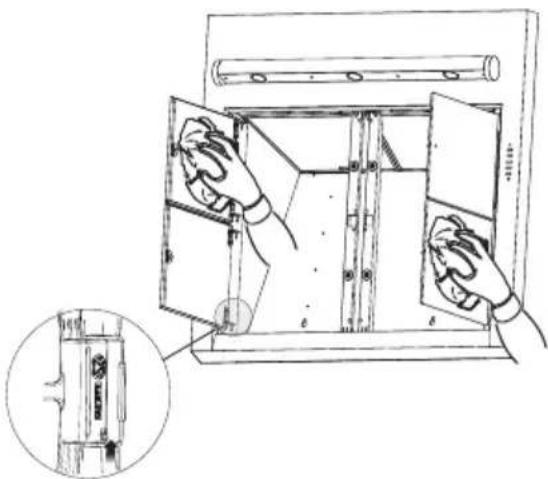

Filterpaneeele

• Außen mit einem feuchten Lappen und neutralem Flüssigreiniger saubern.
• Innemit einem feuchten Lappen und neutrale Reinigungsmittel saubern;keine nassen Lappen oder Schwämme oder Wasserstrahl verwenden; kein Scheuermittel verwenden.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led S1 oder zumindest alle 4 Monate auszubauschen. Die Sattigungsanzeige erfolgt nur bei laufendem Geblasemotor.

Rücksetzen der Sattigungsanzeige

• Licht und Geblasemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drükken, bis die LEDs zur Bestätigung zu blinken beginnen.

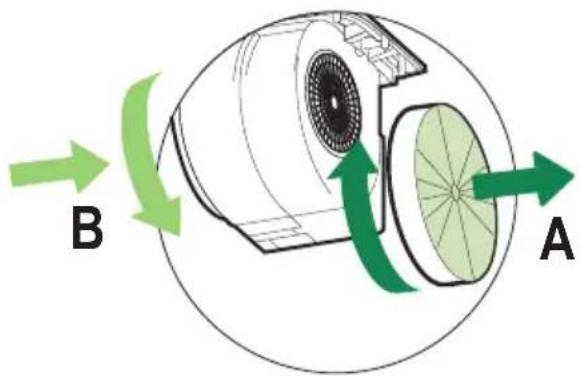

Austauschen der Filter

Die Metallfettfilter entfern.
- Den gesattigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
Die neuen Filter wie gezeigt montieren (B).
Die Metallfettfilter wieder montieren.

Aktivierung der Sattigungsanzeige

• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sattigungsanzeige bei der Installation oder später.
• Die Beleuchtung und den Geblasemotor abschalten. Die Haube vom Stromnetz trennen, indem der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betitigt wird.
• Den Anschluss wieder herstellen, indem die Taste T1 gedrückt gehalten wird.
  Die Taste loslassen; alle finf LEDs leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste T1 solange drücken, bis die LEDs T1 und T4 zur Bestätigung zu blinken beginnen:

2-maliges Blinken der LEDs - Sattigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT 1-maliges Blinken der LEDs - Sattigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

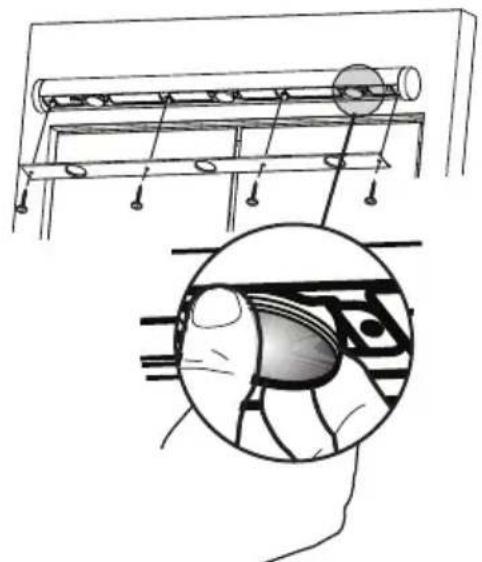

Die Lampenabdeckung durch Losen der Schrauben demontieren.
Die Lampe aus der Halterung fühmen.
Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf auf achten, daß die beiden Steckerstifte vorschrifsmäßig in die Lampenfassung eingeführt werden.
Die Lampenabdeckung wieder montieren.

ELEKTRISCHE AANSLUITING
