MANUALE UTENTE DHD498XE1 DE DIETRICH

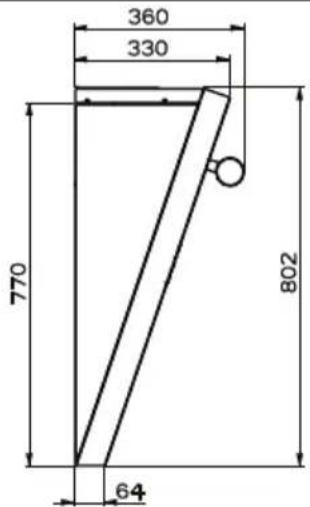

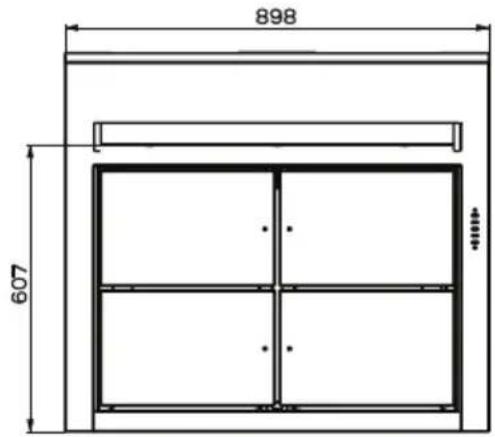

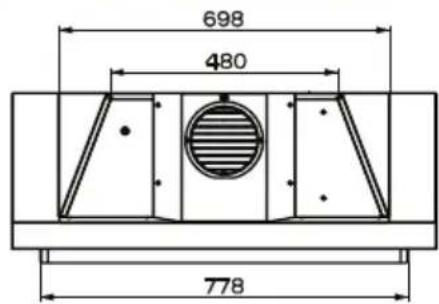

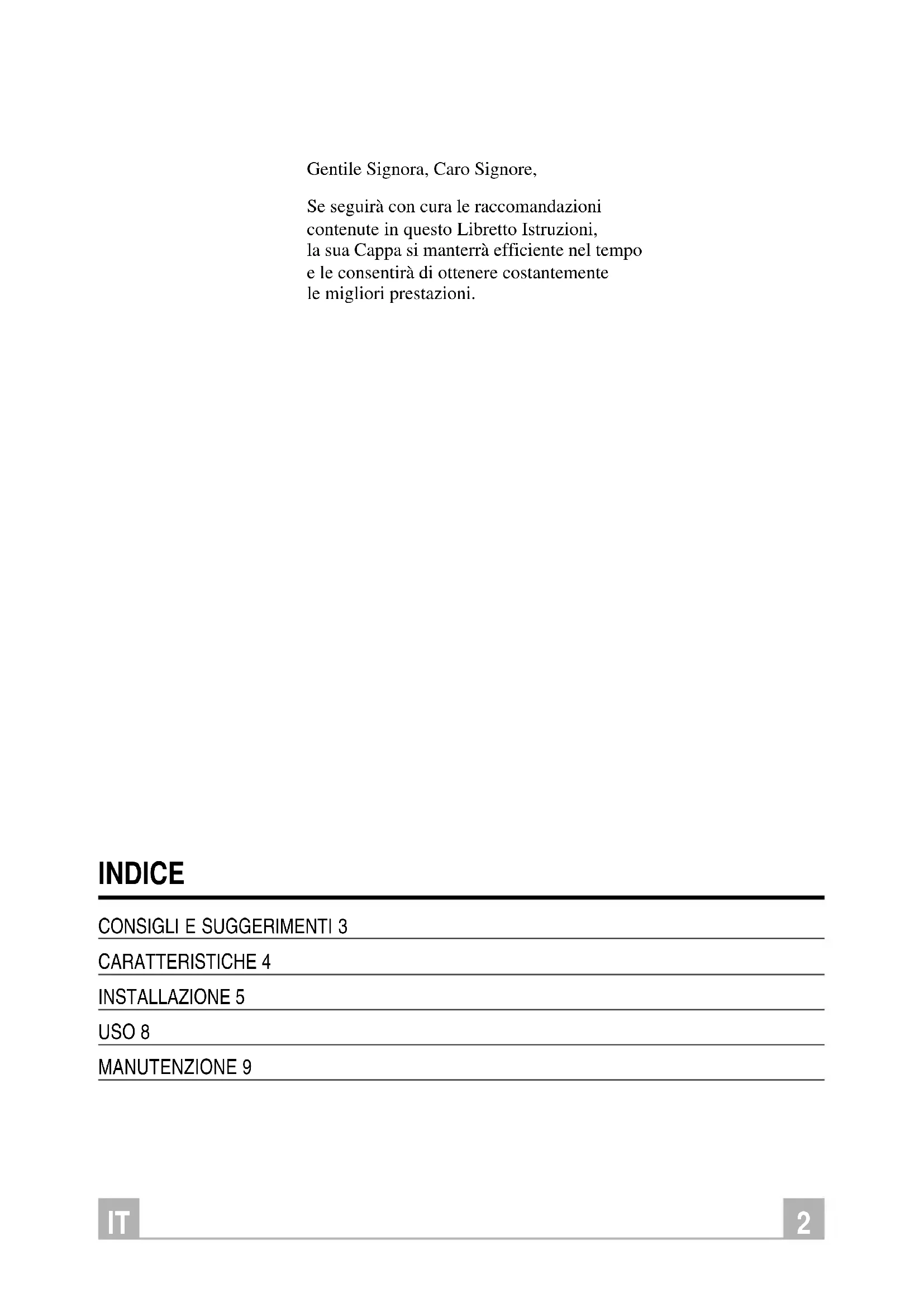

INDICE Gentile Signora, Caro Signore, Se seguirà con cura le raccomandazioni contenute in questo Libretto Istruzioni, la sua Cappa si manterrà efficiente nel tempo e le consentirà di ottenere costantemente le migliori prestazioni.

CONSIGLI E SUGGERIMENTI

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

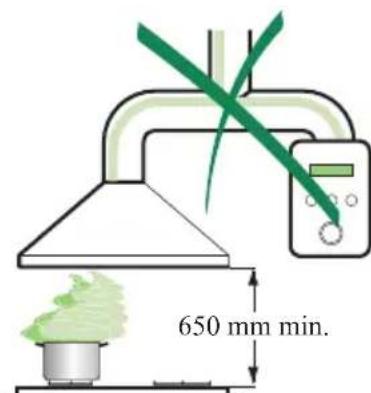

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

accertarsi che l’impianto elettrico do- mestico garantisca un corretto scarico a terra.

• Collegare la Cappa al Condotto di scarico con tubazione di dia- metro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che Apparecchi non azionati da energia elettrica (ad esempio Appa- recchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, prati- care un’apertura che comunichi con l’esterno, per garantire il ri- chiamo d’aria pulita. USO

• La Cappa è stata progettata esclusivamente per Uso domestico, per abbattere gli Odori della cucina.

• Non fare mai uso improprio della Cappa.

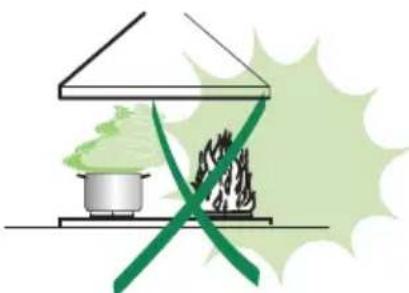

• Non lasciare fiamme libere a forte intensità sotto la Cappa in fun- zione.

• Regolare sempre le fiamme in modo da evitare una evidente fuo- riuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’Uso: l’olio surriscaldato po- trebbe infiammarsi.

• La Cappa non deve essere utilizzata da bambini o persone non abilitate all’Uso corretto. MANUTENZIONE

• Prima di procedere a qualsiasi operazione di Manutenzione, scollegare la Cappa togliendo la spina elettrica o spegnendo l’in- terruttore generale.

• Effettuare una scrupolosa e tempestiva Manutenzione dei Filtri secondo gli intervalli consigliati.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. 650 mm min.4IT 12d

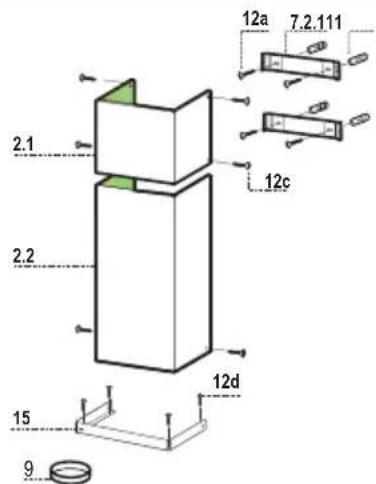

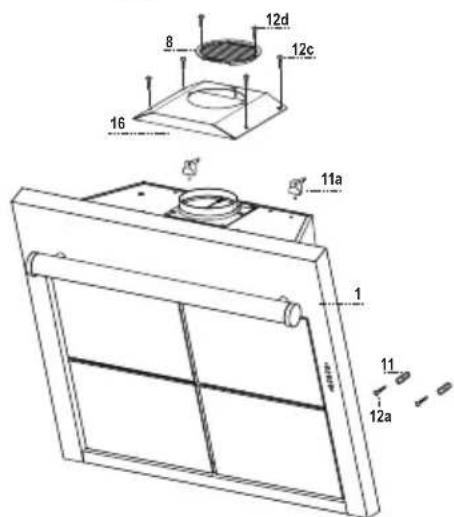

11a Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Grup- po Ventilatore, Filtri

2.1 1 Camino Superiore (opzionale)

2.2 1 Camino Inferiore (opzionale)

8 1 Griglia direzionata Uscita Aria 9 1 Flangia (opzionale) 15 1 Angolare (opzionale) 16 1 Coperchio filtrante Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore (opzionale)

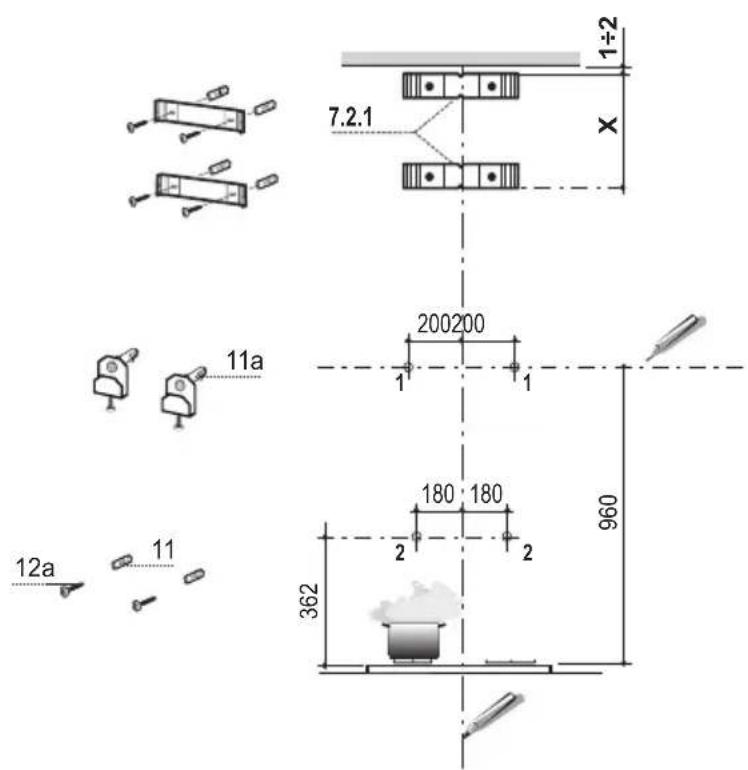

11 6 Tasselli ( 4 opzionali ) 11a 2 Tasselli SB 12/10 12a 6 Viti 4,2 x 44,4 ( 4 opzionali ) 12c 10 Viti 2,9 x 6,5 ( 6 opzionali ) 12d 6 Viti 2,9 x 9,5 ( 4 opzionale ) Q.tà Documentazione 1 Libretto Istruzioni5IT INSTALLAZIONE Foratura Parete e Fissaggio Staffe Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a 960 mm min. sopra il Piano di Cottura.

• Segnare un punto (1) sulla linea orizzontale a 200 mm alla destra della linea verticale di riferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Segnare come indicato, un punto di riferimento (2) a 180 mm dalla linea Verticale di riferimento, e 362 mm sopra il Piano di Cottura.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Forare ø 12 mm i punti (1) segnati.

• Forare ø 8 mm i punti (2) segnati.

• Inserire i tasselli con staffa 11a nei fori 1 e avvitare.

• Inserire il tassello 11 nel foro 2. Per installazione con camino decorativo: (Opzionale)

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4) in dotazione. 11a

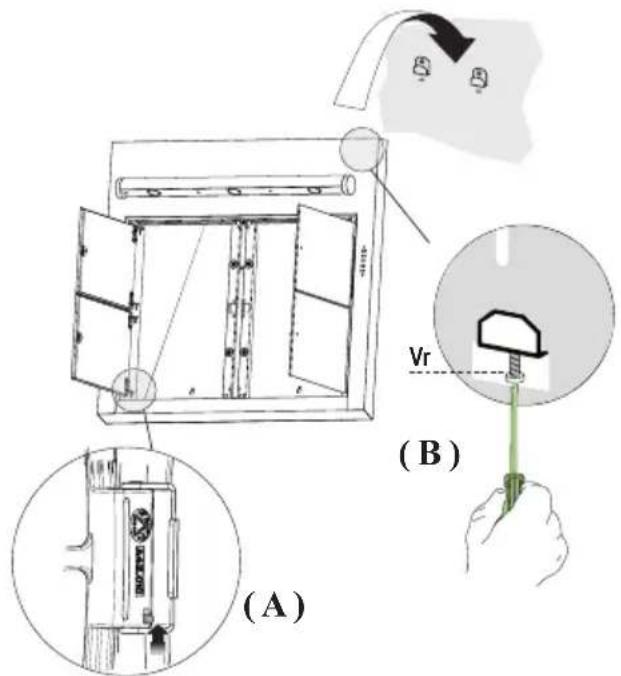

Montaggio Corpo Cappa

• Aprire i pannelli aspiranti.

• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.(A)

• Togliere i Filtri Antigrasso agendo sulle apposite maniglie.

• Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.(B)

• Agganciare il corpo cappa alle 2 staffe 11a.

• Dall’interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.

• Avvitare la vite di sicurezza 11. Connessioni

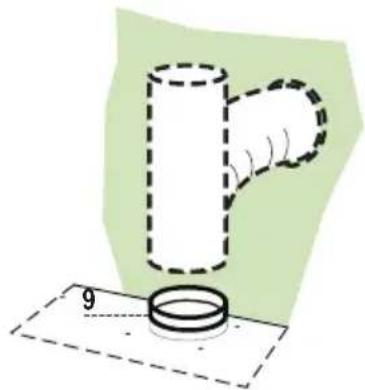

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile, la cui scelta è lasciata all'installatore.

• Inserire la Flangia 9(opzionale), sull’Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

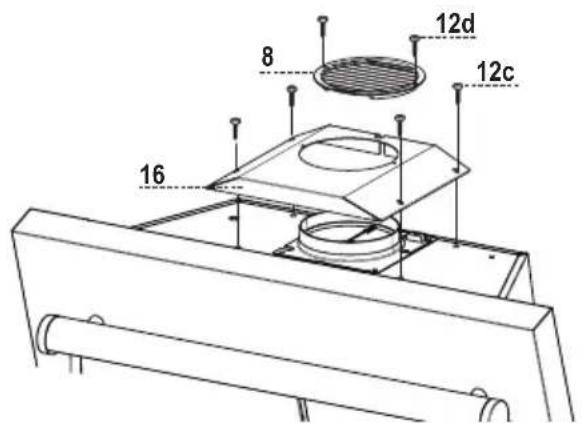

USCITA ARIA VERSIONE FILTRANTE

Per installazione in Versione Filtrante è necessario acquistare il kit opzionale Cartuccia al carbone attivo.

• Avvitare il coperchio filtrante sull’uscita aria, uti- lizzando quattro viti 12c (2,9 x 6,5).

• Fissare la Griglia direzionata 8 sull’uscita dell’aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione. (A) (B) Vr7IT 12c

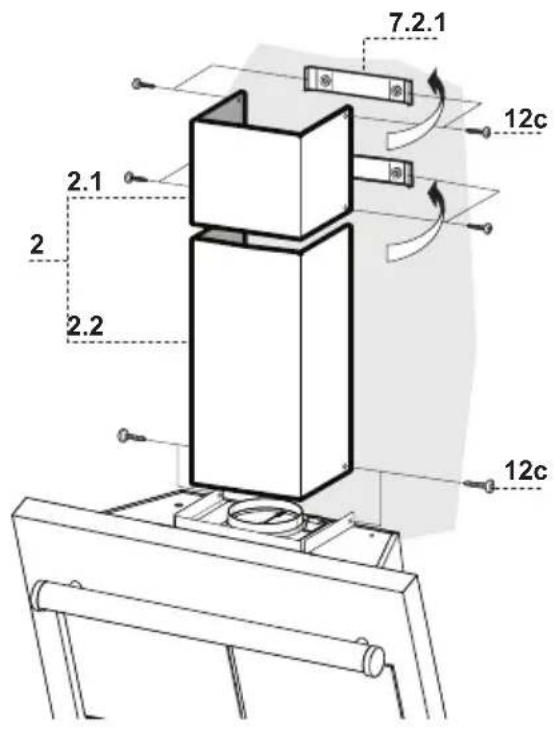

12c Montaggio Camino Il camino può essere installato solo con la cappa collegata in versione aspirante.

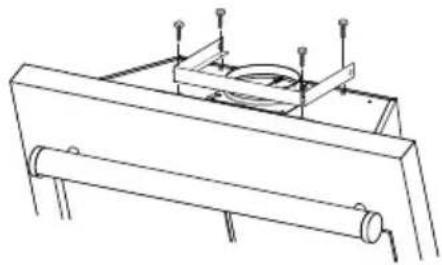

• Fissare l’angolare 15 al corpo cappa con le viti 12d (2,9 x 9,5) in dotazione. Camino superiore

• Allargare leggermente le due falde laterali, aggan- ciarle dietro le Staffe 7.2.1 e richiuderle fino a bat- tuta.

• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 6,5) in dotazione. Camino inferiore

• Allargare leggermente le due falde laterali del Cami- no, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.

• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 6,5) in dotazione. CONNESSIONE ELETTRICA

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di alme- no 3 mm.

• Rimuovere i Filtri antigrasso e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore8IT USO La cappa può essere accesa direttamente alla velocità desiderata, premendo il relati- vo tasto senza passare per il tasto 0/1 motore.

L 0/1 Luce Accende e spegne l’Impianto di Illumi- nazione. T1 0/1 Motore acceso Prima velocità. Spegne la cappa se premuto per circa 2”. Lampeggiante Ricambio 24h Si attiva premendo per circa 5” il tasto. Consente un’aspirazione di 100 m3/h con una rumorosità di appena 28dB(A). L’attivazione è possibile da qualsiasi posizione anche a cappa spenta. Per disattivare premere il tasto per circa 5”. T2 Velocità acceso Seconda velocità. Lampeggiante Delay (30’) Premendo per circa 2” il tasto, si attiva lo spegnimento automatico ritardato di 30’. Adatto per completare l’eli- minazione di odori residui. Attivabile da qualsiasi posi- zione, si disattiva premendo brevemente il tasto. T3 Velocità acceso Terza velocità. T4 Velocità Fisso Velocità massima. Lampeggiante Velocità intensiva. Adatta a fronteggiare le massime emissioni di fumi di cottura.Si attiva premendo per circa 2” il tasto. Si spe gne automaticamente dopo 10 minuti dall’entrata in fun zione. Può essere disinserita manualmente premendo qualsiasi tasto. S1 Led Fisso Segnala l’allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione) Lampeggiante Segnala, quando è attivato, l’allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostitui- to; devono anche essere lavati i Filtri Antigrasso Metal- lici. L’allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effetti- vo della Cappa. (Attivazione e Reset vedi parag. Manuten- zione)

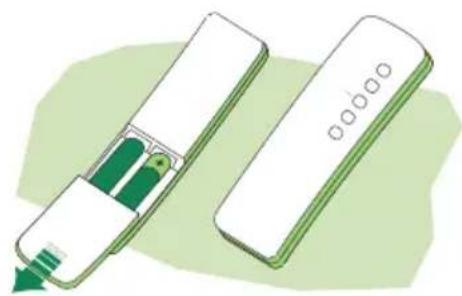

T49IT TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco- carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.

• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori. MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.

• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led. Pulizia Filtri

• Sono lavabili anche in lavastoviglie, e necessitano di es- sere lavati ogni 2 mesi circa di utilizzo o più frequente- mente, per un uso particolarmente intenso.

• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.

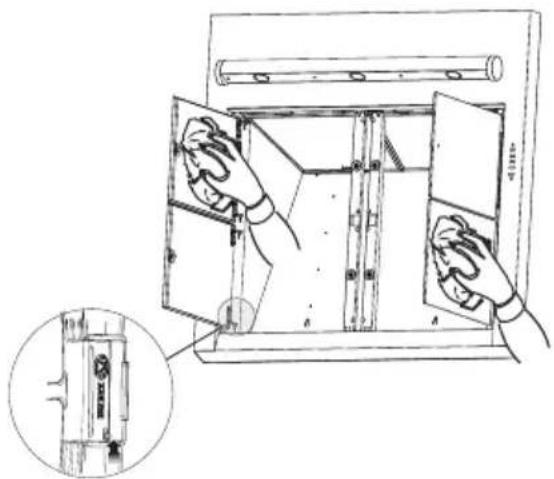

• Rimontarli facendo attenzione a mantenere la Maniglia verso la parte visibile esterna. Pannelli Aspiranti

• Pulirlo esternamente con un panno umido e deter- sivo liquido neutro.

• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.10IT Filtro antiodore (Versione Filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non sono lavabili nè rigenerabile, vanno sostituiti quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di Allarme si verifica solo quan- do è azionato il Motore di aspirazione. Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.

• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led. Sostituzione Filtro

• Togliere i Filtri antigrasso metallici.

• Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).

• Montare i nuovi Filtri, come indicato (B).

• Rimontare i Filtri antigrasso metallici. Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante,la segnalazione di Allarme saturazione Filtri va attivata al momento dell ’installazione o successivamente.

• Spegnere le Luci e il Motore di aspirazione.

• Scollegare la Cappa azionando l ’Interruttore bipolare interposto sull ’alimentazione di Rete o agendo sull ’Interruttore generale.

• Ripristinare il collegamento tenendo premuto il tasto T1.

• Rilasciare il tasto,tutti e cinque i led sono accesi in posizione fissa.

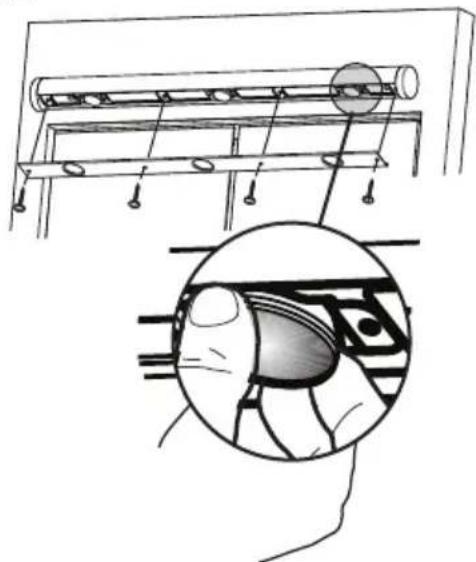

• Entro 3 secondi premere il Tasto T1 sino al lampeggio di conferma dei Led T1 e T4: - 2 lampeggi Led -Allarme saturazione Filtro antiodore al Carbone attivo ATTIVATO - 1 lampeggio Led -Allarme saturazione Filtro antiodore al Carbone attivo DISATTIVATO Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W.

• Togliere la plafoniera svitando le viti che la fis- sano.

• Estrarre la Lampada dal Supporto.

• Sostituirla con una nuova di uguali caratteristi- che, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
