LIETOŠANAS INSTRUKCIJA BR 4522 C Bp Kärcher

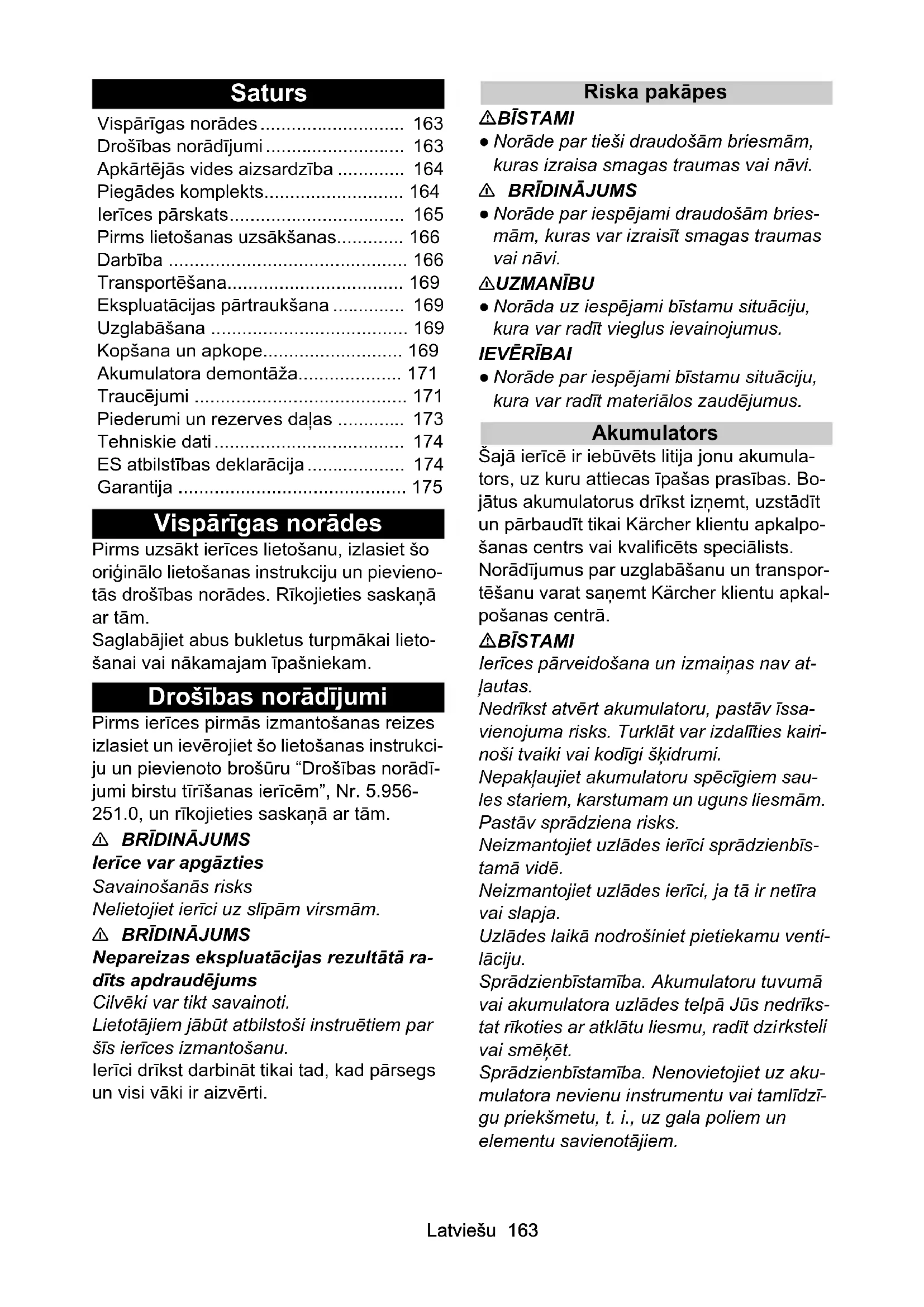

Vispārīgas norādes 163

Drošības norādījumi 163

Apkārtējās vides aizsardzība 164

Piegādes komplekts.... 164

Ierīces pārskats.... 165

Pirms lietošanas uzsākšanas...... 166

Darbība 166

Transportēšana.... 169

Ekspluatācijas pārtraukšana 169

Uzglabāšana 169

Kopšana un apkope.... 169

Akumulatora demontāža.... 171

Traucējumi 171

Piederumi un rezerves dañas ..... 173

Tehniskie dati 174

ES atbilstības deklarācija 174

Garantija 175

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Drošības norādījumi

Pirms ierīces pirmās izmantošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru “Drošības norādījumi birstu tīrīšanas ierīcēm”, Nr. 5.956-251.0, un rīkojieties saskaņā ar tām.

⚠ BRĪDINĀJUMS

lerīce var apgāzties

Savainošanās risks

Nelietojiet ierīci uz slīpām virsmām.

⚠ BRĪDINĀJUMS

Nepareizas ekspluatācijas rezultātā radīts apdraudējums

Cilvēki var tikt savainoti.

Lietotājiem jābūt atbilstoši instruētiem par šīs ierīces izmantošanu.

lerīci drīkst darbināt tikai tad, kad pārsegs un visi vāki ir aizvērti.

Riska pakāpes

⚠️BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Akumulators

Šajā ierīcē ir iebūvēts litija jonu akumulators, uz kuru attiecas īpašas prasības. Bojātus akumulatorus drīkst izņemt, uzstādīt un pārbaudīt tikai Kärcher klientu apkalpošanas centrs vai kvalificēts speciālists.

Norādījumus par uzglabāšanu un transportēšanu varat saņemt Kärcher klientu apkalpošanas centrā.

⚠ BĪSTAMI

Ierīces pārveidošana un izmaiņas nav at- lautas.

Nedrikst atvert akumulatoru, pastāv issavienojuma risks. Turklāt var izdalīties kairinoši tvaiki vai kodīgi škidrumi.

Nepakļaujiet akumulatoru spēcīgiem sau- les stariem, karstumam un uguns liesmām. Pastāv sprādziena risks.

Neizmantojiet uzlādes ierīci sprādzienbīstamā vidē.

Neizmantojiet uzlādes ierīci, ja tā ir netīra vai slapja.

Uzlādes laikā nodrošiniet pietiekamu venti- lāciju.

Sprādzienbīstamība. Akumulatoru tuvumā vai akumulatora uzlādes telpā Jūs nedrīks-tat rīkoties ar atklātu liesmu, radīt dzirksteli vai smēkēt.

Sprādzienbīstamība. Nenovietojiet uz akumulatora nevienu instrumentu vai tamlīdzīgu priekšmetu, t. i., uz gala poliem un elementu savienotājiem.

⚠ BRĪDINĀJUMS

Pirms katras lietošanas reizes pārbaudiet, vai ierīcei un strāvas vadam nav bojājumu. Pārtrauciet lietot bojātas ierīces un ľaujiet bojātās daļas salabot tikai kvalificētam personālam.

Glabājiet akumulatorus un uzlādes ierīci bērniem nepieejamā vietā.

Neuzlādējiet bojātus akumulatorus. Bojātos akumulatorus lūdziet nomainiet Kärcher klientu apkalpošanas dienestam.

Bojātu akumulatoru neizmetiet sadzīves atkritumos. Informējiet Kärcher klientu apkal-pošanas dienestu.

Izvairieties no kontakta ar škidrumu, kas izplūst no bojātiem akumulatoriem. Ja notikusi nejauša saskare, noskalojiet škidrumu ar ūdeni. Ja noklūst acīs, konsultējieties arī ar ārstu.

⚠UZMANĪBU

Noteikti ievērojiet šo lietošanas instrukciju. levērojiet likumdevēja ieteikumus apejoties ar akumulatoriem.

Tikla spriegumam jāatbilst spriegumam, kas norādīts uz ierīces datu plāksnītes. Izmantojiet akumulatoru tikai kopā ar šo ierīci. Aizliegts un bīstami to izmantot citiem mērkiem.

Drošības slēdzis

Kad drošības slēdzis tiek atlaists, birstu piedziņa izslēdzas.

Noteikumiem atbilstoša lietošana

Izmantojiet šo ierīci tikai kā norādīts šajā lietošanas instrukcijā.

• Šī ierīce ir piemērota izmantošanai komerciālajiem mērķiem, piem., viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, bi-rojos un īres īpašumiem.
• lerīci izmantojiet tikai tādu cietu virsmu tīrīšanai, kuras nav jutīgas pret mitrumu un pulēšanu.
• Neizmantojiet ierīci sasalušu grīdu tīrīšanai (piem., saldētavās).
• Aprīkojiet ierīci tikai ar oriğinālajiem pie- derumiem un rezerves daļām.
• Izmantojiet ierīci tikai grīdu tīrīšanai iekštelpās.

Apkārtējās vides aizsardzība

lepakojuma materiāli ir atkārtoti pār- strādājami. Lūdzu, atbrīvojieties no ie- ojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz ie-pakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

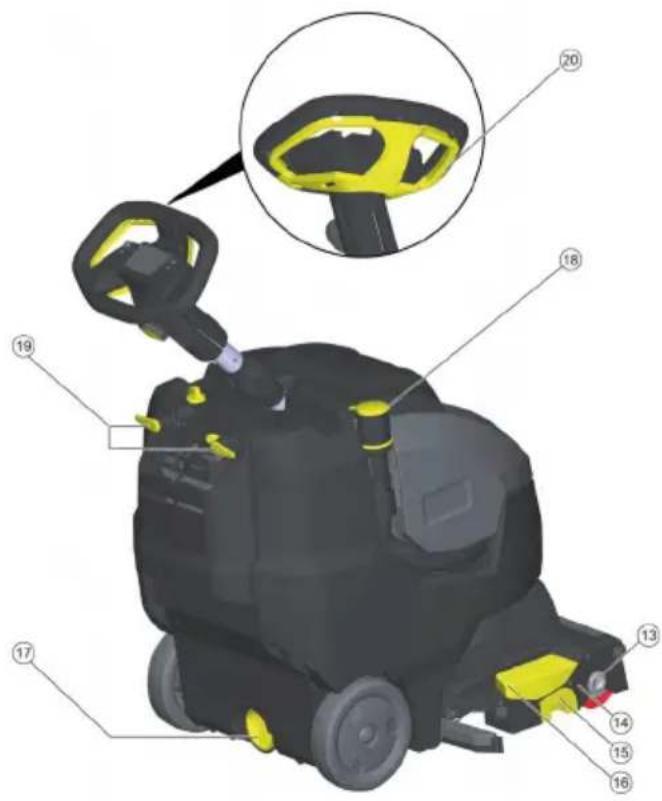

lerīces pārskats

② Zvaigžnveida rokturis, stūres augstuma reguļēšana

③ Zvaigžnveida rokturis, stūres transportēšanas pozīcija

④Netīrā ūdens tvertnes vāks

⑤ Atblokēšana, netīrā ūdens tvertnes vāks

⑥ Tīrā ūdens tvertnes dozēšanas vāciņš

⑦ Transportēšanas rokturis ierīces pacelšanai

⑧Netīrā ūdens tvertne

⑨ Grozāms rokturis birstes piespiešanas spēkam (1=min., 4=maks.)

⑩ lesūkšanas sija

⑪ Transportēšanas šasijas grozāmā poga

⑫Üdens sadales stienis

⑬ Birstes veltņa atblokēšanas poga

⑭Birstes veltnis

⑮Lielo netīrumu tvertne

⑯ lesūkšanas sijas pacelšanas pedālis

⑰ Tīrā ūdens tvertnes izplūdes atvere

⑱ Netīrā ūdens iztukšošanas šlūtene ar dozēšanas ierīci

⑲ 19 Kabela turētājs, grozāms

20 Drošības slēdzis

21Pūku siets

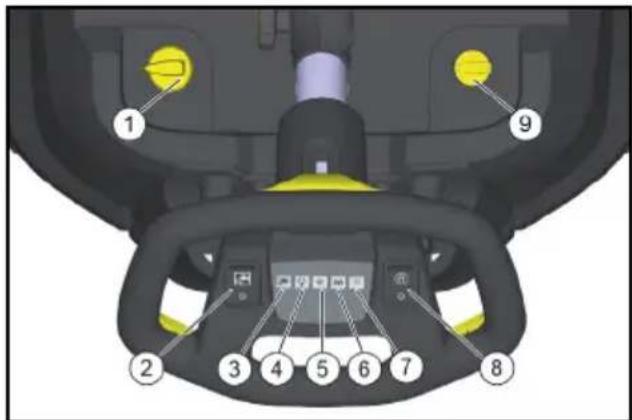

Vadības elementi

① Tīrīšanas škīduma dozēšana

② Slēdzis tīrīšanas škīdumam

③ Kontrollampiņa: tīrīšanas škīduma uzklāšana

④ Kontrollampiņa: sūkšana Zaļa: sūkšanas turbīna darbojas Oranža, mirgojoša: sūkšanas turbīna ir pārslogota

⑤ Kontrollampiņa: birstes piedziņa Zaļa: birste griežas Oranža, mirgojoša: birste ir pārslogota

⑥Akumulatora stāvokļa indikācija Darbības laikā:

Zala: akumulators ir uzlādēts

Oranža: akumulators ir gandrīz tukšs

Sarkana: ierīce izslēdzās - uzlādēt aku- mulatoru

Akumulatora uzlādes laikā:

Oranža, mirgojoša: akumulators tiek uz-lādēts

Zala: uzlāde ir pabeigta.

Sarkana: uzlādes procesa traucējums

⑦ Kontrollampiña: Eco Mode

Zila: Eco Mode

Izslēgta: pilna jauda

⑧ Eco Mode slēdzis

⑨ lekārtas slēdzis

Simboli uz ierīces

Tīrā ūdens iepildīšanas atvere

lesūkšanas sijas pedālis

Transportēšanas šasijas grozāmā poga

Stiprinājuma siksnas vadotne transportējot transportlīdzeklos

Birstes veltna piespiešanas spēks

Pirms lietošanas uzsākšanas

Akumulatora uzlāde

Norādījum

Ierīcei ir dzilās izlādes aizsardzība, tas no-zīmē, ka, sasniedzot pieļaujamo minimālo kapacitātes līmeni, ierīce tiek izslēgta.

Uzlādes ierīce automātiski pabeidz uzlādes procesu.

Uzlādes laiks ir aptuveni 3,5 stundas.

Vajadzības gadījumā ierīci var atkal izman-tot arī tad, ja akumulators vēl nav pilnībā uzlādēts.

- lespraudiet tīkla spraudni kontaktligzdā.

Darbība

Stūres statņa taisna noregulēšana

1. Atbrīvojiet zvaigžnveida rokturi transportēšanas pozīcijai.
2. Noregulējiet stūres statni taisni.
3. Pievelciet zvaigžnveida rokturi.

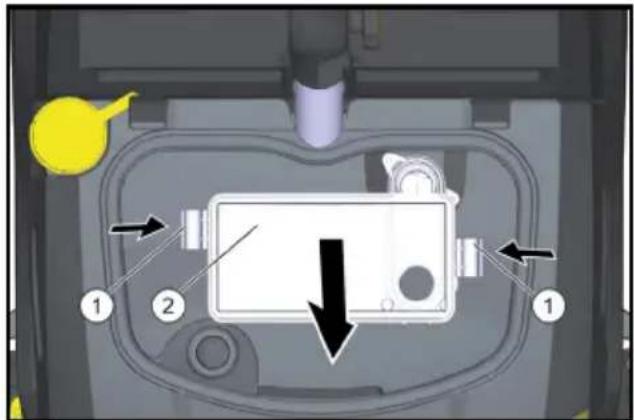

EPA filtra (papildaprīkojums) ievietošana

1. Atveriet netīrā ūdens tvertnes vāku.
2. lespiediet abus fiksatorus uz iekšu un nonemiet filtra korpusu.

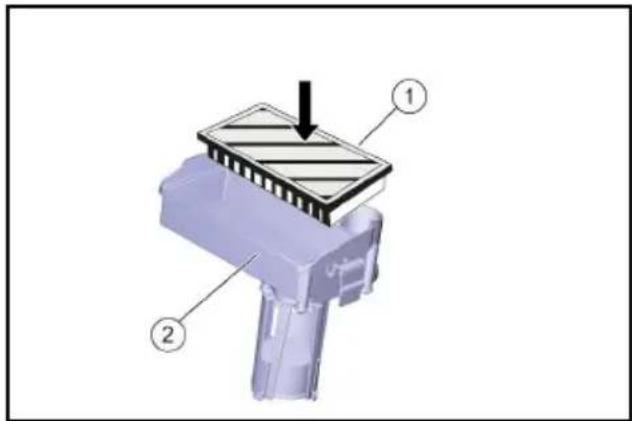

1. levietojiet EPA filtru tā korpusā.

1. Uzlieciet filtra korpusu uz netīrā ūdens tvertnes vāka un nofiksējiet fiksatorus.
2. Aizveriet netīrā ūdens tvertnes vāku.

Ekspluatācijas līdzekļu uzpilde

⚠UZMANĪBU

Bojājumu risks

Izmantojiet tikai ieteicamos tīrīšanas līdzekļus. Izmantojot citus tīrīšanas līdzekļus, jūs pats uzņematies paaugstinātu risku attiecībā uz ekspluatācijas drošību, negadījumu risku un iekārtas ekspluatācijas laika saīsināšanos. Izmantojiet tikai tādus tīrīšanas līdzekļus, kas nesatur škīdinātājus, sālsskābi un fluorūdeņražskābi. levērojiet drošības norādes uz tīrīšanas līdzekļiem.

Norādījum

Neizmantojiet stipri putojošus tīrīšanas lī-dzekļus.

levērojiet dozēšanas norādījumus.

1. Nonemiet tīrā ūdens tvertnes dozēšanas vāciņu.
2. lepildiet tīru ūdeni (maksimāli 50 °C). Vajadzības gadījumā izmantojiet uzpildes šlūteni (piederums).

1. Pievienot tīrīšanas līdzekli, izmantojot dozēšanas vāciņu. Viens piepildīts vāciņš atbilst 1% škīduma koncentrācijai.

Pielietojums	Tīrīšanas lī-dzeklis
Sanitārās zonas flīžu uzturē-šanas tīrīšana	RM 751
Industriālo grīdas segumu uz-turēšanas tīrīšana un pamattī-rīšana	RM 69 ASF
Visu sārmizturīgo grīdu slāṇa noņemšanaipiemēram, PVC)	RM 752
Linoleja grīdu slāṇa noņem-šanai	RM 754
Paklāju starplaiku tīrīšana	RM 768 iCapsol
Kristalizācijas līdzeklis grīdas segumiem, kas satur kalciju	RM 749

Tīrīšanas līdzekļi ir pieejami specializētos veikalos.

1. Aizveriet tīrā ūdens tvertnes dozēšanas vāciņu.

lestatijumi

1 Atbrīvojiet stūres augstuma regulēšanas zvaigžnveida rokturi.
2 Noregulējiet stūri vēlamajā augstumā.
3 Pievelciet zvaigžnveida rokturi.

- Iestatiet tīrīšanas līdzekļa dozēšanu atkarībā no netīrumiem un grīdas seguma veida. - Grozāmo rokturi iestatiet uz vēlamo birstes piespiešanas spēka vērtību. Birstes piespiešanas spēku iestatiet tikai tad, kad tīrīšanas galva ir pacelta.

Norādījum

Ja ierīce darbības laikā pārāk spēcīgi velk uz priekšu, samaziniet piespiešanas spēku.

- lestatiet Eco Mode slēdzi vēlamajā pozīcijā.

Normālais režīms: lerīce darbojas ar maksimālo birstes apgriezienu skaitu un visaugstāko sūkšanas jaudu.

Eco: lerīce darbojas ar samazinātu birstes apgriezienu skaitu un sūkšanas jaudu. Tas samazina arī energijas patēriņu. Palielinās iespējamais darbības laiks ar vienu akumulatora uzlādi.

Stāvēšanas balsts

Stāvēšanas balsta nolaišana

1. Nospiediet stūri uz leju, lai ierīces priekšpuse paceltos. Stāvēšanas balsts sasveras uz leju.
2. Atlaidiet stūri. lerīce stāv uz stāvēšanas balsta. Birstes veltnis ir atslogots un tiek pasargāts no deformācijas.

Stāvēšanas balsta pacelšana

1. Pavirziet ierīci uz priekšu. Stāvēšanas balsts paceļas uz augšu.

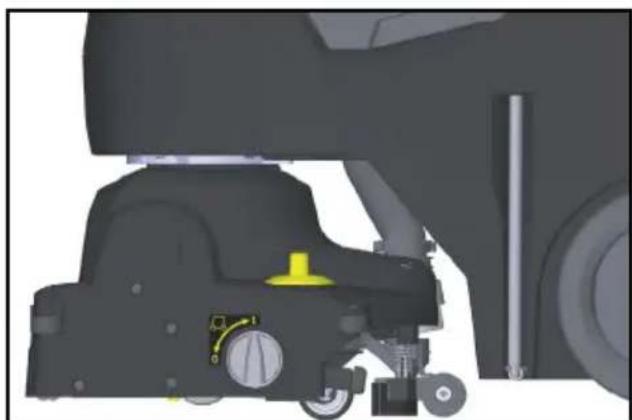

Transportēšanas šasija

0 transportēšanas šasija ievirzīta 1 transportēšanas šasija izvirzīta

Transportēšanas šasijas izvirzīšana

1. Nolaidiet stāvēšanas balstu.
2. Pagrieziet grozāmo pogu pozīcijā 1 (transportēšanas šasija izvirzīta).

Transportēšanas šasijas ievirzīšana

1. Nolaidiet stāvēšanas balstu.
2. Pagrieziet grozāmo pogu pozīcijā 0 (transportēšanas šasija ievirzīta).

Tīrīšana

IEVÉRÍBAI

Grīdas seguma sabojāšanas risks. Nedarbināt ierīci uz vietas.

Bojājumu risks. Pirms ierīces vilkšanas atpakalgaitā lielākā attālumā paceliet iesūkšanas siju.

levirziet transportēšanas šasiju.

lestatiet ierīces slēdzi uz „l“.

leslēdziet tīrīšanas škīduma slēdzi.

Nospiediet uz leju iesūkšanas sijas pacelšanas pedāli, lai nolaistu iesūkšanas siju un sāktu aizmugurējo nosūkšanu.

Stumiet ierīci uz priekšu, līdz stāvēšanas balsts paceļas uz augšu un tīrīšanas galva pieskaras grīdai.

Virziet ierīci pa tīrāmo virsmu.

Norādījum

Pagriežot stūri par 180°, ierīce pārvietojas arī atpakalgaitā.

Darbgatavība

Ja ierīce ar ieslēgtu ierīces slēdzi 15 minūtes netiek izmantota, darbgatavība nodziest.

Darbgatavības atjaunošana:

1. lestatiet ierīces slēdzi uz „0“.
2. Nedaudz uzgaidiet.
3. lestatiet ierīces slēdzi uz „l“.

Apturēšana un izslēgšana

1. Atlaidiet drošības slēdzi.
2. Pabrauciet ierīci vēl 1–2 metrus uz priekšu, lai nosūktu atlikušo ūdeni.
3. Nospiediet uz leju iesūkšanas sijas pa-celšanas pedāli, lai paceltu priekšējo ie-sūkšanas siju.

IEVĚRĪBAI

lesūkšanas atloces un birste var neat-griezeniski deformēties.

Ierīci stāvēšanai vienmēr novietojiet ar no- laistu stāvēšanas balstu.

1. Iestatiet ierīces slēdzi uz „0“.

2. Nospiediet stūri uz leju, lai ierīces priekšpuse paceltos.

Stāvēšanas balsts sasveras uz leju.

Netīrā ūdens tvertnes iztukšošana

⚠ BRĪDINĀJUMS

Apkārtējās vides piesārnojums!

Apkārtējās vides piesārnojums nepareizas notekūdeņu novadīšanas rezultātā.

levērojiet vietējos notekūdeņu attīrīšanas noteikumus.

1. levirziet transportēšanas šasiju.
2. Paceliet stāvēšanas balstu.
3. Izņemiet iztecināšanas šlūteni no turētā- ja un ievietojiet to piemērotā savākšanas ietaisē.

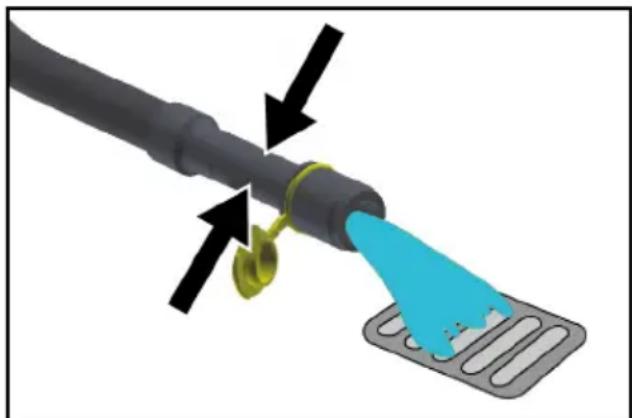

1. Dozēšanas ierīci saspiediet kopā vai salokiet.
2. Atveriet dozēšanas ierīces vāku.
3. Izteciniet netīro ūdeni - regulējiet ūdens daudzumu, pielietojot spiedienu vai salokot šlūteni.
4. Izskalojiet netīrā ūdens tvertni ar tīru ūdeni.

Tirā ūdens tvertnes iztukšošana

⚠ BRĪDINĀJUMS

Apkārtējās vides piesārnojums!

Apkārtējās vides piesārnojums nepareizas notekūdeņu novadīšanas rezultātā.

levērojiet vietējos notekūdeņu attīrīšanas noteikumus.

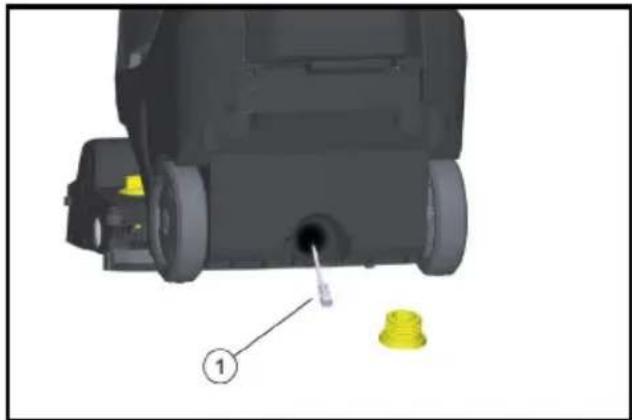

- Noskrūvējiet tīrā ūdens tvertnes izplūdes atveres vāku un izteciniet tīrīšanas škīdumu.

Pretaizsalšanas aizsardzība

IEVÉRÍBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus.

Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti.

Aizsargājiet ierīci no sala.

1. Iztukšojiet tīrā un netīrā ūdens tvertnes.

2. Novietojiet ierīci no sala pasargātā telpā.

Stūres statņa noliekšana

Stūres statni var nolocīt, lai samazinātu transportēšanai un uzglabāšanai nepieciešamo vietu.

1. Atbrīvojiet zvaigžnveida rokturi transportēšanas pozīcijai.
2. Nolieciet stūri līdz galam uz priekšu.
3. Pievelciet zvaigžnveida rokturi.

Transportēšana

⚠UZMANĪBU

Traumu gūšanas un bojājumu risks ierīces svara dēl!

Traumas un bojājumi.

Transportējot un uzglabājot ṣemiet vērā ie- rīces svaru.

Transportēšana

1. Izņemiet birsti, lai novērstu birstes bojā-jumus.
2. Paceliet ierīci aiz transportēšanas rokturiem.

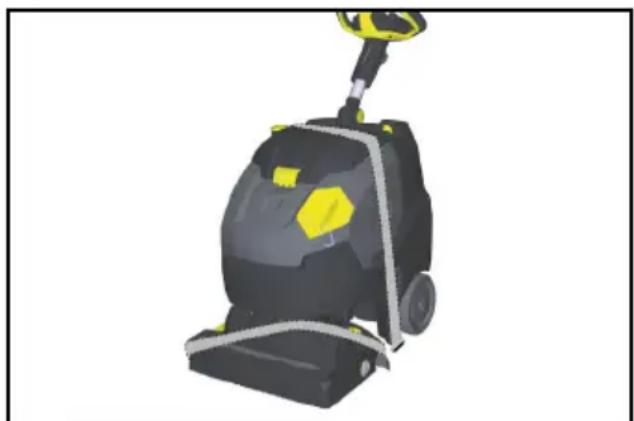

1. Pārvadājot transportlīdzeklos, nodrošiniet ierīci pret slīdēšanu un apgāšanos

atbilstoši attiecīgajām spēkā esošajām vadlīnijām.

Ekspluatācijas pārtraukšana

1. Pirms vairāku nedēļu ilga ekspluatācijas pārtraukuma pilnībā uzlādējiet akumulatoru.
2. lerīces slēdzi iestatiet uz "0".

IEVĒRĪBAI

Akumulatora bojājumu risks

Ekspluatācijas pārtraukuma laikā vienmēr pārslēdziet iekārtas slēdzi pozīcijā „0”.

Uzglabāšana

⚠UZMANĪBU

Traumu gūšanas un bojājumu risks ierīces svara dēl!

Traumas un bojājumi.

Transportējot un uzglabājot ṣemiet vērā ie- rīces svaru.

Kopšana un apkope

⚠BİSTAMI

lerīce, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīsta-mība

Pirms visu darbu veikšanas pie ierīces pārslēdziet ierīces slēdzi uz “0”.

Atvienojiet uzlādes ierīces tīkla spraudni.

IEVĒRĪBAI

lerīces bojājumu risks ūdens noplūdes rezultātā.

Pirms uzsākat darbus pie ierīces iztukšojiet netīrā un tīrā ūdens tvertni.

- Novietojiet ierīci uz līdzenas virsmas.

Apkopes plāns

Pēc darba

IEVĒRĪBAI

Bojājumu risks.

Neapsmidziniet ierīci ar ūdeni un neizman-tojiet agresīvus tīrīšanas līdzekļus.

1. Izteciniet netīro ūdeni.
2. Atveriet netīrā ūdens tvertnes vāku.
3. Izņemiet EPA filtru (papildaprīkojums) un novietojiet to ārpus ierīces, lai izžāvē-tu.

1. Noskalojiet vāka iekšpusi un pludiņu ar ūdeni.
2. Netīrā ūdens tvertni izskalojiet ar tīru ūdeni.
3. Notīriet iesūkšanas siju.
4. Izņemt un iztukšot rupjo netīrumu tvertni.
5. lerīces ārpusi notīriet ar mitru drānu, kas samērcēta vieglā ziepjūdenī.
6. Notīriet iesūkšanas atloces, pārbaudiet to nodilumu un vajadzības gadījumā no- mainiet tās.
7. Notīriet birsti.
8. Pārbadiet birstes nolietojumu, nepieciešamības gadījumā nomainiet (skatīt "Apkopes darbi").
9. Ja nepieciešams, uzlādējiet akumulatoru.

Katru nedēļu

1. Nonemiet üdens sadales stieni no tīrīšanas galvas un iztīriet üdens kanālu.
2. Iztīriet plūksnu sietu.

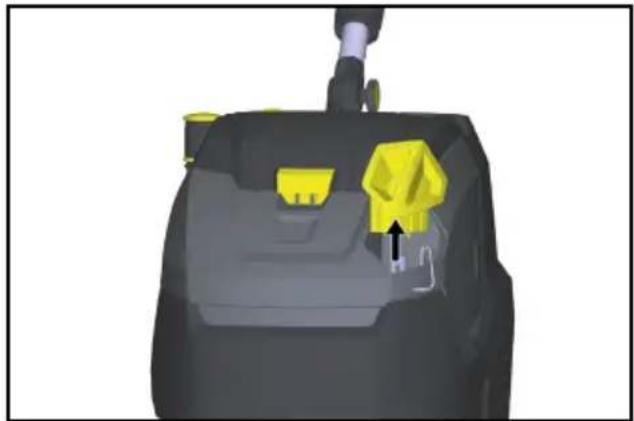

1. Atskrūvējiet tīrā ūdens tvertnes izplūdes atveres vāku.
2. Izņemiet tīrā ūdens filtru un noskalojiet ar tīru ūdeni.

Reizi mēnesī

- Pārbaudiet blīves starp netīrā ūdens tvertni un vāku, ja nepieciešams, nomai-niet tās.

Reizi gadā

- Uzticiet klientu apkalpošanas dienestam veikt noteikto pārbaudi.

Apkopes darbi

lesūkšanas atloču nomaiņa

1. Saspiediet kopā stiprinājuma elementus un izņemiet iesūkšanas atloces no ie-sūkšanas sijas, velkot tās leju.

1. Noņemiet iesūkšanas atloces no turētāja.

Norādījum

lesūkšanas atloces ir nodrošinātas pret sa- jaukšanu, pateicoties caurumu izvietojumam. Tās nevar apgriezt un izmantot atkārtoti.

1. Nomainiet iesūkšanas atloces.
2. Turētāju ar iesūkšanas atlocēm ievietojiet iesūkšanas sijā un nofiksējiet.

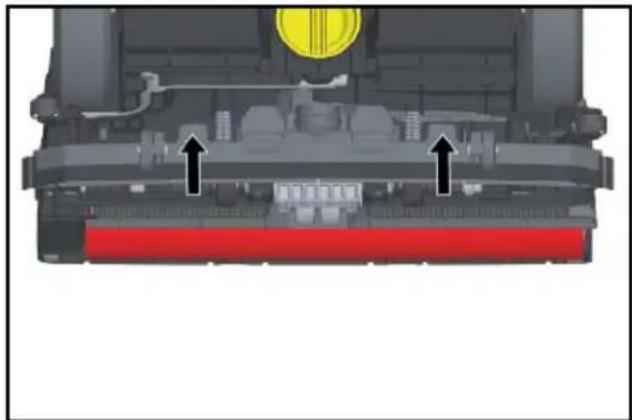

Birstes veltna nomaiņa

⚠ BRĪDINĀJUMS

Saspiešanas risks, atliecot stāvēšanas balstu birstes nomaiņas laikā.

Pirms birstes nomainas pagrieziet stūri par 45° uz kreiso pusi.

1. Nospiediet birstes veltna atblokēšanas pogu, pagrieziet birstes veltni uz leju un noņemiet to no turētāja.
2. Uzlieciet jauno birstes veltni uz turētāja un nofiksējiet to pretējā pusē.

Apkopes līgums

Lai nodrošinātu ierīces uzticamu darbību, ar atbildīgo Kärcher tirdzniecības biroju var noslēgt apkopes līgumus.

Akumulatora demontāža

⚠ BİSTAMI

Akumulatora iznemšana

Elektriskās strāvas trieciens

Akumulatora demontāžu drīkst veikt tikai Kärcher klientu apkalpošanas centrs vai speciālists.

Novērtējumu par to, vai akumulators ir bojāts, veic pilnvarots klientu apkalpošanas centra speciālists.

levērojiet nodalā Akumulators sniegtos norādījumus par akumulatoru lietošanu.

1. Izskrūvējiet 2 skrūves.

1. Pavirziet vāku uz leju.

2. Atvienojiet un izvelciet akumulatora spraudni.

3. Iznemiet akumulatoru.
4. Nolietotos akumulatorus utilizējiet saskaņā ar spēkā esošajiem noteikumiem.

Traucējumi

⚠ BİSTAMI

lerīce, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīsta-mība

Pirms visu darbu veikšanas pie ierīces pārslēdziet ierīces slēdzi uz "0".

Atvienojiet uzlādes ierīces tīkla spraudni.

IEVĚRĪBAI

lerīces bojājumu risks ūdens noplūdes rezultātā.

Pirms uzsākat darbus pie ierīces iztukšojiet netīrā un tīrā ūdens tvertni.

Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu.

Traucējumi ar indikāciju

Rādī-jums	Traucē-jums	Novēršana
Birstes piedzi-nas kon-trollampi na mirgo oranžā krāsā	Vadības bloks ir pārkarsis	Izslēdziet ierīces slē-dzi, pagaidiet dažas minūtes un atkal ieslē-dziet ierīces slēdzi.
	Birste ir blokēta	Pārbaudiet, vai kāds svešķermenis neblokē birstes veltni, ja nepie-ciešams, izņemiet svešķermeni.
Sūkša-nas kon-trollampi na mirgo oranžā krāsā	Vadības bloks ir pārkarsis	Izslēdziet ierīces slē-dzi, pagaidiet dažas minūtes un atkal ieslē-dziet ierīces slēdzi.
Akumu-latora stāvokla in dikāci-ja mirgo sarkanā krāsā	Uzlādes procesa traucē-jums	Atvienojiet uzlādes ierīces tīkla spraudni. Pagaidiet 10 sekun-des. Atkal ievietojiet tīkla spraudni. Ja trau-cējums tiek parādīts atkārtoti: sazinieties ar klientu apkalpošanas centru.
Uzlādes procesa laikā uz-lādes ie-rīce pārmai-nus mir-go, rādot „Char-ging” (Uzlāde) un „Er-ror” (Kļū-da).	Pārāk augsta tempera-tūra uzlā-des laikā.	Atstājiet uzlādes ierī-ces tīkla spraudni ie-spraustu. Uzlādes process sākas auto-mātiski, tiklīdz tempe-ratūra ir pazeminājusies.

Rādī-jums	Traucē-jums	Novēršana
Eco Mo-de kon-trollampiṇa mirgo zilā krāsā	Akumulatora ka-pacitāte ir gan-drīz iz-smelta, ierīce darbojas ar sama-zinātu jaudu.	Uzlādējiet akumulato-ru.

Traucējums bez indikācijas

Traucē-jums	Novēršana
Ierīci naviespē-jams iedarbināt	leslēdziet ierīces slēdzi, pagai-diet 3 sekundes, pārbaudiet akumulatora uzlādes stāvokli.
Nepietiekamsūdens dau-dzums	Pārbaudiet tīrā ūdens līmeni, nepieciešamības gadījumā piepildiet tvertni.
	leslēdziet tīrīšanas škīduma slē-dzi.
	Iztīriet tīrā ūdens filtru.
	Noņemiet ūdens sadales stieni no tīrīšanas galvas un iztīriet ūdens kanālu.
Nepietiekamasūkšanas jau-da	Nolaidiet iesūkšanas siju.
	Iztukšojiet netīrā ūdens tvertni.
	Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadī-jumā nomainiet tās.
	Notīriet iesūkšanas atloces pie iesūkšanas sijas, nepieciešamī-bas gadījumā apgrieziet vai no-mainiet.
	Pārbaudiet, vai sūkšanas šlūte-ne un iesūkšanas sija nav no-sprostota, nepieciešamības gadījumā atbrīvojiet nosprosto-jumu.
	Pārbaudiet sūkšanas šlūtenes hermētiskumu, vajadzības gadī-jumā nomainiet to
	Netīrs EPA filtrs (papildaprīko-jums), veiciet nomaiņu.
Neap-mierinošstīrīšanas rezultāts	levirziet transportēšanas šasiju.
	Pārbaudiet/iestatiet birstes pie-spiešanas spēku.
	Pārbaudiet, vai birstes tips un tī-rīšanas līdzeklis ir piemēroti.
	Pārbaudiet birstu nolietojumu, nepieciešamības gadījumā nomai-niet.
Birstenegrie-žas	Pavelciet drošības slēdzi uz stū-res pusi.
	Pārbaudiet, vai kāds svešķerme-nis neblokē birstes veltni, ja ne-pieciešams, izņemiet svešķermeni.Izslēdziet birstes piedziņas slē-dzi, īsu brīdi pagaidiet un atkal ieslēdziet slēdzi.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un ori- ginâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Apzīmē-jums	Detaļas Nr.	Apraksts
Birstes veltnis, balts (mīksts)	4.762-405.0	Grīdas pulēšanai
Birstes veltnis, sarkans (vidējs, standar-ta)	4.762-392.0	Nedaudz netīru vai ju-tīgu grīdu tīrīšanai
Birstes veltnis, zaļš (ciets)	4.762-407.0	Loti netīru grīdu tīrīša-nai
Birstes veltnis, oranžs (augsts/zems)	4.762-406.0	Strukturēto grīdu virs-mu (aizsargflīžu utt.) beršanai.
Mikro-šķiedras veltnis	4.037-093.0	Speciāli porcelāna ke-ramikas flīzēm, mikro-šķiedras tīrīšanas birste ar īpaši augstu tīrīšanas veiktspēju
Uzliku veltņa vārpsta	4.762-413.0	Veltņa uzliku uztver-šanai
Veltņa uzlika, sarkana (vidēja)	6.367-107.0	Mazliet netīru grīdu tī-rīšanai
Veltņa uzlika, zaļa (cie-ta)	6.367-106.0	Vidēji līdz ħoti netīru grīdu tīrīšanai
Veltņa uzlika, dzeltena (mīksta)	6.367-105.0	Grīdas pulēšanai
Uzpildes šļūtene	6.680-124.0	Tīrā ūdens tvertnesuzpildīšanai

Apzīmē-jums	Detalas Nr.	Apraksts
lesūkša-nas atlo-čukom-plekts	4.037-094.0	Kā rezerve
EPA filtrs	6.414-631.0

Tehniskie dati

Ierīces veiktspējas dati
Nominālais spriegums V 25,2
Akumulatora kapacitāte Ah (5 h)		30
Akumulatora veids Litija		jonu
Vidējais jaudas patēriņš (Power/Eco)		650/350
Sūkšanas turbīnas jauda W 280
Birstu piedziņas jauda W 185
Drošinātāja veids IPX3
Aizsardzības klase 1
Teorētiskā jauda uz laukumu m2/h 1800
Svaigā ūdens tvertnes tilpums	I	22
Netīrā ūdens tvertnes tilpums	I	22
Maks. ūdens temperatūra °C		50
Sūkšana
Sūkšanas jauda, gaisa dau-dzums Power/Eco	I/s	20/15
Sūkšanas jauda, zemspiediens Power/Eco	kPa	8/5
Tīrīšanas birstes
Darba platums	mm	450
Birstu diametrs	mm	96
Birstu apgriezienu skaits Power/Eco	1/min	1050/750
Uzlādes ierīce
Tīkla spriegums	V 220...
		240
Frekvence	Hz 50-60
Jaudas patēriņš	W	300

Vides nosacijumi

Pieļaujamais temperatūras °C 2...40 diapazons

Izmēri un svars

Garums x platums x augstums (transportēšana)	mm	866x530x1061
Pieļaujamā pilnā masa	kg	65
Pašmasa (transportēšanas svars)	lbs(kg)	43

Aprēkinātās vērtības saskaṇā ar EN 60335-2-72

Plaukstas un rokas vibrācijas vērtība (1. pozīcija)	m/s2	0,5
Plaukstas un rokas vibrācijas vērtība (2. pozīcija)	m/s2	0,5
Nedrošības faktors K	m/s2	0,2
Trokšņa spiediena līmenis LpA	dB(A)	63
Nedrošības faktors KpA	dB(A)	2
Trokšņa intensitātes līmenis LWA + Nedrošības faktors KWA	dB(A)	85

Paturētas tiesības veikt tehniskas izmai- nas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Grīdas tīrīšanas mašīna

Tips: 1.783-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

2014/53/EU (TCU)

Piemērotie valsts standarti

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.02.2021.

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas klūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

Turinys
