Ierīces tips	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 715 G
Dzinējs	Honda GX160, 1 cilindrs 4 takti, 3,6 kW (4,8 ZS) pie 3600 apgr./min
Degviela	Bezsvina benzīns (E10 saderīgs), tvertne 3,1 L
Darba spiediens	150 bāri (15 MPa)
Maksimālais ūdens plūsmas ātrums	624 L/h (10,4 L/min)
Ūdens padeve	Savienojums 3/4", maksimālais spiediens 10 bāri, maksimālā temperatūra 60 °C
Izmēri (G x P x A)	790 x 608 x 1104 mm
Darba svars	39,5 kg
Akustiskā spiediena līmenis (L_pA)	90 dB(A)
Garantētais akustiskās jaudas līmenis	108 dB(A)
Rokas-plaukstas vibrācijas	< 2,5 m/s²
Piegādātās sprauslas	Augstspiediena sprausla (038) un zemspiediena sprausla (250) EASY!Lock
Drošība	Izplūdes vārsts, drošības vārsts, termovārsts, drošības fiksators uz pistoles
Kārtējā apkope	Ūdens filtra tīrīšana, sūkņa un dzinēja eļļas maiņa
Dzinēja eļļa	15W40, daudzums 0,6 L
Sūkņa eļļa	15W40, daudzums 0,3 L
Šļūtenes savienojums	EASY!Lock sistēma augstspiediena šļūtenei
Transportēšana	Stūmējstienis, riteņi, šļūtenes un stieņa turētājs
Garantija	Atbilstoši valsts nosacījumiem, sazinieties ar izplatītāju

Bieži uzdotie jautājumi - HD 715 G Kärcher

Kādu degvielu izmantot Kärcher HD 715 G?

Izmantojiet bezsvina benzīnu (E10 saderīgs). Neizmantojiet 2-taktu maisījumu. Tvertnes tilpums ir 3,1 L.

Kā iedarbināt dzinēju?

Atveriet ūdens padevi, atveriet pistoli, tad iedarbiniet dzinēju saskaņā ar ražotāja rokasgrāmatu (manuālais starteris). Pirms lietošanas ļaujiet tam sasilt 1 minūti.

Kādi piederumi tiek piegādāti kopā ar ierīci?

Ierīce tiek piegādāta ar EASY!Force pistoli, EASY!Lock stieni, augstspiediena sprauslu (038) un zemspiediena sprauslu (250), EASY!Lock augstspiediena šļūteni, ūdens filtru un mazgāšanas līdzekļa iesūkšanas šļūteni.

Kā noregulēt spiedienu uz HD 715 G?

HD 715 G modelī spiediens un plūsma ir fiksēti (150 bāri, 624 L/h). Nekāda regulēšana nav iespējama. HD 8/20 G modelim ir spiediena/plūsmas regulators.

Vai šo tīrītāju var izmantot ar mazgāšanas līdzekli?

Jā, izmantojiet Kärcher mazgāšanas līdzekļus. Uzlieciet zemspiediena sprauslu, iegremdējiet šļūteni mazgāšanas līdzeklī un noregulējiet devu uz iesūkšanas filtra. Pēc lietošanas izskalojiet ar tīru ūdeni.

Ko darīt, ja zem ierīces ir ūdens noplūde?

3 pilieni minūtē ir normāli. Ja noplūde ir lielāka, lūdziet pārbaudīt ierīci pēcpārdošanas servisā.

Kā sagatavot ierīci ziemošanai?

Pilnībā iztukšojiet ūdeni, ļaujot ierīcei darboties apmēram 1 minūti bez ūdens padeves. Atskrūvējiet un iztukšojiet ūdens filtru. Ja nepieciešams, izmantojiet piemērotu antifrīzu.

Kādu dzinēja un sūkņa eļļu izmantot?

Dzinējam: eļļa 15W40, daudzums 0,6 L. Sūknim: eļļa 15W40, daudzums 0,3 L. Regulāri pārbaudiet līmeni un mainiet eļļu pēc 500 darba stundām.

Kā tīrīt ūdens filtru?

Izslēdziet ūdens padevi, atskrūvējiet uzgriezni, noņemiet filtra krūzi, notīriet filtra kārtridžu un krūzi, pārbaudiet blīvgredzenus, pēc tam salieciet atpakaļ.

Kādas ir svarīgākās drošības ierīces?

Ierīcei ir izplūdes vārsts (novada ūdeni atpakaļ, kad pistole ir aizvērta), drošības vārsts (atveras, ja spiediens ir pārāk augsts) un termovārsts (novērš pārkaršanu). Nekad neizslēdziet šīs ierīces.

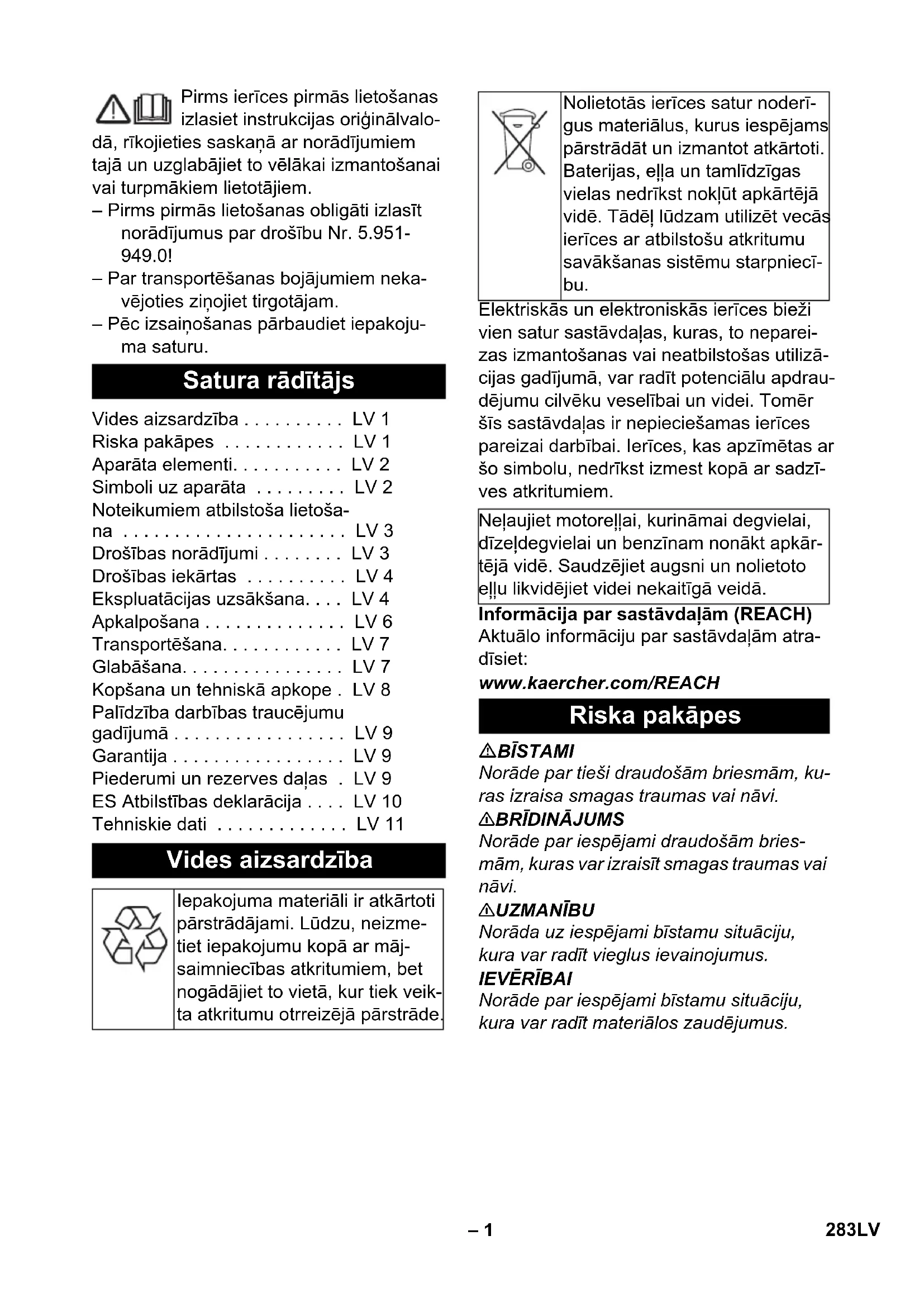

LIETOŠANAS INSTRUKCIJA HD 715 G Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo-dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!
– Par transportēšanas bojājumiem nekavējoties ziņojiet tirgotājam.
– Pēc izsaiņošanas pārbaudiet iepakoju- ma saturu.

Satura rādītājs

Vides aizsardzība ..... LV 1
Riska pakāpes ..... LV 1
Aparāta elementi. . . . . . . . . . LV 2
Simboli uz aparāta ..... LV 2
Noteikumiem atbilstoša lietošana .... LV 3
Drošības norādījumi ..... LV 3
Drošības iekārtas ..... LV 4
Ekspluatācijas uzsākšana.... LV 4
Apkalpošana .... LV 6
Transportēšana. . . . . . . . . . . . LV 7
Glabāšana. LV 7
Kopšana un tehniskā apkope. LV 8
Palīdzība darbības traucējumu gadījumā .... LV 9
Garantija LV 9
Piederumi un rezerves daļas . LV 9
ES Atbilstības deklarācija .... LV 10
Tehniskie dati .... LV 11

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecī- bu.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Neļaujiet motoreļļai, kurināmai degvielai, dīzeļdegvielai un benzīnam nonākt apkār-tējā vidē. Saudzējiet augsni un nolietoto ellu likvidējiet videi nekaitīgā veidā.

Informācija par sastāvdaḥām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Norāde par tieši draudošām briesmām, ku- ras izraisa smagas traumas vai nāvi.

⚠️BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Aparāta elementi

HD 7/15 G: 1. attēls, sk. apvērsto lappusi

HD 8/20 G: 2. attēls, skat. vāka lapu

1 Sprauslu vītnu savienojums

2 Sprausla

3 Smidzināšanas caurule EASY!Lock

4 Rokas smidzināšanas pistole EASY!Force

5 Drošinātājs

6 Palaišanas gailītis

7 Drošinātājsvira

8 Augstspiediena šljūtene EASY!Lock

9 Ellas tvertne

10 Manometrs *

11 Degvielas aizgrieznis

12 Manuālā starta iekārta

13 Ellas noplüdes skrüve (motoram)

14 Sprauslas turētājs sprauslu uzglabāšanai

15 Üdensfiltrs

16 Tīrīšanas līdzekļa sūkšanas šļūtene ar regulējamu filtru (dozēšanas vārsts)

17 Üdensapgādes pieslēgums

21 Spiediena/daudzuma regulācija *

22 Smidzinātājcaurules novietne

23 Augstspiediena sūknis

24 Ellas mērstienis (motoram)

25 Motors

26 Motora slēdzis

27 Degvielas tvertne

28 Stumšanas roktura spārnuzgrieznis

29 Rokas smidzinātājpistoles turētājs

30 Šlūtenes turētājs

31 Vadāmais rokturis

A Uzmavuzgrieznis

B Filtra glāze

C Blīvgredzens

D Filtra ieliktnis

* ne ar HD 7/15 G

Krāsu markējums

– Tīrīšanas procesa vadības elementi ir dzelteni.

- Apkopes un servisa vadības elementi ir gaiši pelēki.

Simboli uz aparāta

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Strūklu nedrīkst vērst uz cilvēkiem,

dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

	Apdegumu gūšanas risks! Brī-dinājums par karstiem agregā-tiem.
	Saindēšanās risks! Neieelpo-jiet atgāzes.

	Benzīns ir īpaši degošs un eksplozīvs.Pirms benzīna uzpildīšanas, izslēdziet motoru un Įaujiet tam atdzist.
	Motora izplūdes gāzes satur indīgu oglekļa monooksīdu.Neatstājiet aparātu ar ie-

	darbinatu motoru slegta teritorijā.
	Neveikt uzpildi ar ieslēg-tu motoru.Uzpildes laikā nedrīkst smēķēt.Neveikt uzpildi tieši no kannas, izmantot piltuvi vai piemērotu trauku.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izman-tot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternativa - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo ūdeni.

Noteikumiem atbilstoša lietošana

Augustspiediena tīrīšanas aparāts: mašīnas, transportlīdzekļu, celtņu, instrumentu, fasāžu, terašu, dārza ierīču u.c. mazgāšanai.

– tīrīšanai ar zemspiediena strūklu un tīrīšanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tīrīšanai),
– tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai).
– Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni.

⚠ BĪSTAMI

Savainošanās risks! Izmantojot degvielas uzpildes stacijās vai citās bīstamās zonās, ievērot attiecīgos drošības priekšrakstus.

Minerāleļļas saturoši notekūdeņi nedrīkst nokļut augsnē, ūdenī vai kanalizācijā. Tāpēc dzinēja mazgāšanu un apakšas mazgāšanu veikt tikai piemērotās vietās ar elļas uztvērēju.

Üdens kvalitätes prasības:

IEVÉRÍBAI

Kā augstspiediena škīdrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja+1200 μS/cm
nosēdināmās vielas ** < 0,5	mg/l
filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijis < 200 mg/l
kopējā ūdens cietība < 28 °	dH< 50 °TH< 500 ppm(mg CaCO3/l)

dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min*** neattiecas uz abrazīvām vielām

Drošības norādījumi

→ Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par škīd-ruma smidzinātājiem.
→ Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Škīdrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.
→ lerīcei/piederumiem aizliegts veikt jebkādu pārveidi.

⚠️BĪSTAMI

• Neizmantojiet augstspiediena t īrītāju, ja ir izlieta degviela; aiznesiet aparātu uz citu vietu un novērsiet jebkāda veida dzirksteļu rašanos.
• Neuzglabājiet, neizlejiet vai neizmanto-jiet degvielu atklātas uguns vai tādu iekārtu kā krāšņu, apkures katlu, ūdens sildītāju utt. tuvumā, kur var rasties aiz-dedzes liesma vai dzirksteles.
• Turiet no trokšnu slāpētāja atstatus (vismaz 2 m) viegli uzliesmojošus priekšmetus un materiālus.
• Nedarbiniet motoru bez trokšņu slāpē-tāja un veiciet tam regulāru pārbaudi, tī-rīšanu un vajadzības gadījumā to no-mainiet.
• Neizmantojiet motoru mežā, krūmos vai zālē, neaprikojot izpūtēju ar dzirksteļu uztvērēju.
  – Izņemot regulēšanas darbus, nedarbi-niet motoru ar noņemtu gaisa filtru vai ieplūdes caurules pārsegu.

• Neveiciet regulēšanas atsperu, regulēšanas stieņu vai citu daļu pārregulēšanu, kas var veicināt motora apgriezienu skaita palielināšanos.

• Apdedzināšanās risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.
  – Nelieciet rokas un kājas kustīgu vai ro-tējošu daļu tuvumā.

• Saindēšanās risks! Aparātu aizliegts izmantot slēgtās telpās.
• Neizmantojiet nepiemērotu degvielu, jo tā var būt bīstama.

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību.

Pārplūdes vārsts

– Ja rokas smidzināšanas pistole ir slēgta, atveras pārplūdes vārsts un augstspiediena sūknis ūdeni sūknē atpakal uz sūkņa sūkšanas pusi. Tā novērš pieļaujamā darba spiediena pārsniegšanu.
- Pārplūdes vārsts ir rūpnīcā iestatīts un noplombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Drošības vārsts

Drošības vārsts atveras, pārsniedzot pie- laujamo darba pārspiedienu (skatīt Tehnis- kos datus); ūdens izplūst ārā.

Drošības vārsts ir rūpnīcā iestatīts un no-plombēts. lestatīšanu drīkst veikt tikai klientu serviss.

Termovārsts

Termovārsts pasargā augstspiediena sūkni pret neatļautu uzsilšanu cirkulācijas laikā ar aizvērtu rokas smidzinātājpistoli.

Pārsniedzot maksimāli pieļaujamo 80 °C ūdens temperatūru, atveras termovārsts un izlaiž ārā karsto ūdeni

Ekspluatācijas uzsākšana

⚠ BĪSTAMI

Savainošanās risks! Aparātam, pievadiem, augstspiediena šļūtenei un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad aparātu izmantot nav atļauts.

Bīdāmā roktura montāža

3. attēls, skat. vāka lapu

→ Stumšanas rokturi pieskrūvēt ar komplektācijā iekļautajām stiprinājuma skrūvēm.

Riteņu montāža

4. attēls, skat. vāka lapu

→ Uzbīdiet uz ass riteni.
→ Uzbīdiet uz ass regulēšanas gredzenu un pievelciet skrūvi.
Pievilkšanas griezes moments 20 Nm.

→ Atkārtojiet procesu pretējā pusē.

Rokas smidzināšanas pistoles, smidzināšanas caurules un sprauslas montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules
→ Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).
→ Cieši ar roku pievelciet smidzināšanas caurules skrūvsavienojumu.
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Ellas limeņa pārbaude augstspiediena sūknī

HD 7/15 G

→ Ellas tvertnes pamatnei jābūt klātai ar ellu. Nesāciet darbināt aparātu, ja ellas tvertnē nav redzama ella.
→ Nepieciešamības gadījuma pielejiet ellu (skatīt "Tehniskie dati").

HD 8/20 G

→ Pārbaudiet augstspiediena sūkņa eļļas līmeni, raugoties caur eļļas kontroles lodzinu.

Nesāciet darbināt aparātu, ja ellas līmenis ir nokrities zem ellas kontroles lodziņa vidus atzīmes.

→ Nepieciešamības gadījuma pielejiet ellu (skatīt "Tehniskie dati").

Atgaisot ellas tvertni

→ Pirms pirmās lietošanas reizes nogrie- ziet ūdens sūkņa eļļas tvertnes vāciņa galu.

Motors

levērojiet nodalu "Drošības norādījumi"!

→ Pirms ekspluatācijas sākšanas izlasiet motora ražotāja lietošanas instrukciju un jo īpaši drošības norādījumus.
→ Pārbaudiet motorellas līmeni. Nesāciet darbināt aparātu, ja ellas līmenis ir nokrities zem "MIN" atzīmes.
→ Vajadzības gadījumā uzpildiet eļļu.
→ Iepildiet degvielas tvertnē svinu nesatu-rošu benzīnu. Neizmantojiet 2 taktu sajaukšanu. Drīkst izmantot degvielu E10.

Uzpildīt degvielu

⚠️BĪSTAMI

Ugunsbīstamība un sprādzienbīstamība!

• Nekad neuzpildiet aparātu slēgtās telpās, ar ieslēgtu vai karsu motoru.
  – Uzpildes laikā nedrīkst smēkēt.
• Neuzpildiet degvielu atklātu liesmu vai dzirksteļu tuvumā.
  – Nenoliet degvielu - izmantot piltuvi.
  – Izlietu degvielu satīrīt.
  – Pēc uzpildes kannu un tvertni atbilstoši aizvērt.
  → lepildiet degvielas tvertnē svinu nesaturošu benzīnu. Neizmantojiet 2 taktu sajaukšanu.

Üdensapgäde

Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diametrs 3/4") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).
→ Attaisiet ūdens padeves krānu.

Norāde: Padeves šlūtene nav iekļauta piegādes komplektā.

Üdens iesükšana no tvertnes

⚠️B İSTAMI

Nekad nesūciet ūdeni no dzeramā ūdens tvertnes.

Nekad nesūciet škīdinātājus saturošus škīdrumus, kā, piemēram, krāsu atškaidītā-jus, benzīnu vai eļļu. Izsmidzināts škīdinā-tājs ir ātri uzliesmojošs, eksplozīvs un in-dīgs.

→ Sūkšanas šlūteni (minimālais diamets 3/4") ar filtru (piederumi) pieslēgt pie ūdens pieslēgumvietas.
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ Pirms lietošanas aparāts ir jāatgaiso.

Atgaisot aparātu

→ Noskrūvēt sprauslu vītņu savienojumu un noņemt sprauslu.
→ ledarbiniet motoru atbilstoši motora ražotāja lietošanas instrukcijai.
→ Vairākkārt nospiediet rokas smidzinā-tājpistoles sviru.
→ Darbiniet ierīci tik ilgi, līdz ūdens izplūst caur smidzināšanas cauruli, nesaturot gaisa burbulīšus.
→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

⚠️BĪSTAMI

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

⚠️BĪSTAMI

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

⚠ BĪSTAMI

• lerīce rada augstu trokšņa līmeni. Dzirdes traucējumu risks. Strādājot ar aparātu, noteikti valkājiet piemērotus ausu aizsargus.
• Nekad nevērsiet ūdens strūklu pret personām, dzīvniekiem, pašu aparātu vai elektriskām detalām.
• Lai pasargātu lietotāju no ūdens strūklas, jāvalkā piemērots aizsargapgērbs.
  – Vienmēr sekojiet, lai visas pieslēguma šlūtenes būtu cieši pieskrūvētas.

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

ledarbiniet aparātu

→ Attaisiet ūdens padeves krānu.
→ ledarbiniet motoru, kad rokas smidzinā-tājpistole ir atvērta, atbilstoši motora ra-žotāja lietošanas instrukcijai.

Norādījums:

Lai atvieglotu iedarbināšanu, smidzināšanas cauruli vai sprauslu var noņemt.

→ ledarbiniet motoru un laujiet tam 1 minūti uzsilt.
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.

Darba spiediena un padeves daudzuma uzstādīšana

HD 7/15 G

Šim aparātam ūdens spiedienam un ūdens daudzumam ir fiksēts iestatījums un tos nevar izmainīt.

HD 8/20 G

→ Uzstādīt darba spiedienu un padeves apjomu, pagriežot spiediena/daudzuma regulētāju uz sūkņa agregāta.

Sprauslas nomaina

⚠️BĪSTAMI

Pirms sprauslas nomainas izslēdziet aparātu un spiediet rokas smidzinātājpistoli, līdz aparātā vairs nav spiediena.

→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.
→ Noskrūvēt sprauslu vītņu savienojumu un noņemt sprauslu.
→ Uzspraust jaunu sprauslu.
→ Uzskrūvēt sprauslu vītņu savienojumu un pievilkt ar roku.

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

⚠️BRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. Ievērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumu un norādījumus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi.

levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

→ lestatiet tīrīšanas līdzekļa sūkšanas filtra tīrīšanas līdzekļa dozēšanu (+/-).
→ Tīrīšanas līdzekļa sūkšanas šļūteni iekariet tvertnē ar tīrīšanas līdzekļa šķīdumu.
→ Nomainiet augstspiediena sprauslu pret zemspiediena sprauslu.

leteicamā tīrīšanas metode

– Atmērcēt netīrumus: taupīgi uzpūst tīrīšanas līdzekli un ľaut 1...5 minūtes iedarboties, bet ne izžūt.
– Notīrīt netīrumus: Atmērcētos netīrumus noskalot ar augstpiediena šlūteni.

Pēc tīrīšanas līdzekļa lietošanas

→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ lerīci ar ieslēgtu dzinēju un atvērtu ro-kas smidzinātājpistoli skalot vismaz 1 minūti.

Darba pārtraukšana

→ Atlaidiet rokas smidzinātāja sviru.

Norāde: Ja atlaiž rokas smidzināšanas pistoles sviru, motors turpina darboties ar tukšgaitas apgriezieniem.

→ Ilgāku darba pārtraukumu gadījumā (vairākas minūtes) izslēdziet motoru.
→ Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena.
→ Nodrošiniet rokas smidzinātājpistoli ar drošinātāju pret netīšu atvēršanos.

Izslēgt ierīci

Pēc darba ar sālu ūdeni (jūras ūdens) vismaz 2–3 minūtes skalot aparātu pie atvērtas rokas smidzinātājpistoles ar ūdensvada ūdeni.

→ Izslēgt rokas smidzinātājpistoli.
→ Pagrieziet motora slēdzi pozīcijā „0/OFF“.
→ Aizveriet degvielas vārstu
→ Aizslēgt ūdens padevi.
→ Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena.
→ Nodrošiniet rokas smidzinātājpistoli ar drošinātāju pret netīšu atvēršanos.
→ Noskrūvēt no aparāta ūdens apgādes šlūteni.

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot nemiet vērā aparāta svaru.

→ Saritiniet augstspiediena šlūteni un iekariniet to turētājā.
→ Smidzināšanas cauruli ielikt smidzinā-tājcaurules novietnē.
Rokas smidzināšanas pistoli iekabināt pie turētāja.
→ Stumiet aparātu aiz stumšanas roktura.
→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret aizripošanu, izslīdēšanu un apgāšanos.
→ Lai samazinātu nepieciešamo vietu atskrūvējiet spārnuzgriežņus un pavirziet stumšanas rokturi atpakal.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Aizsardzība pret aizsalšanu

IEVĒRĪBAI

Bojājumu risks! Aparātā sasalušais ūdens var sabojāt tā daļas.

Ziemas laikā ierīci ieteicams uzglabāt ap-kurinātā telpā

Uzglabājot neapsildītās telpās, ievērojiet sekojošas norādes:

Üdens nolaišana

→ Noskrūvēt no aparāta ūdens apgādes un augstspiediena šlūteni.
→ Darbināt aparātu maks. 1 minūti, līdz sūknis un vadi attukšojas.
→ Noskrūvējiet un iztukšojiet ūdens filtru.

Izskalot aparātu ar antifrīzu

Norāde: levērojiet antifrīza ražotāja lietošanas norādījumus.

→ Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu.

Līdz ar to tiek panākta noteikt aizsardzība pret koroziju.

Kopšana un tehniskā apkope

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Norāde: Tālāk dotajā apkopes grafikā ir norādīti tikai augstspiediena sūkņa apkopes darbi. Atbilstoši norādījumiem motora ražotāja ekspluatācijas instrukcijā papildus ir jāveic motora apkopes darbi.

⚠ BĪSTAMI

Savainošanās risks aparāta nejaušas ie- slēgšanās rezultātā.

Pirms aparātam veikt jebkādus darbus, pagrieziet motora slēdzi pozīcijā „0/OFF“ un izņemiet aizdedzes sveces spraudni.

Apdedzināšanās risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.

Apkopes intervāli

Reizi dienā

→ Pārbaudīt, vai augstspiediena šlūtenei nav bojājumu (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.

Ik nedēļu

→ Pārbaudiet ellas līmeni. Ja ellā ir blāva (ūdens ellā), uzreiz sazinieties ar klientu apkalpošanas dienestu.

Reizi mēnesī

→ Pārbaudiet un iztīriet ūdens filtru.
→ Tīrīt tīrīšanas līdzekļa sūkšanas šlūtenes filtru.
→ Pārbaudiet stiprinājuma elementu starp motoru un rāmi, vai tiem nav plaisu, sa-plaisājušus stiprinājuma elementus no-mainīt caur klientu apkalpošanas centru.

Pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.
→ Nomainiet augstspiediena sūkņa ellu.

Apkopes darbi

Üdens filtra tīrīšana

→ Aizslēgt ūdens padevi.
→ Noskrūvējiet uzmavuzgriezni.
→ Izvelciet filtra ieliktni virzienā uz leju.
→ Iztīrīt filtra ieliktni un filtra glāzi.
→ Pārbaudiet blīvgredzenu pareizu stāvokli.
→ lelikt filtra ieliktni filtra glāzē.
→ Uzskrūvējiet atpakal filtra glāzi.
→ Uzskrūvējiet un pievelciet uzmavuz-griezni.

Augstspiediena sūkņa eļļas apmaina

→ Sagatavojiet trauku apm. 1 litram ellas.
→ Izskrūvēt ellas nolaišanas skrūvi.
→ Nolaist ellu savākšanas tvertnē.

Izmantoto ellu utilizējiet vai nododiet pilnvarotā savākšanas punktā.

→ leskrūvējiet ellas izlaides skrūvi.

HD 7/15 G: HD 8/20 G:

→ Lēnām iepildiet jaunu eļļu līdz eļļas tvertnes iepildes caurulītes apakšmalai.

→ lepildiet svaigu ellu līdz ellas kontroles lodziņ vidum.

Ellu uzpildīt lēni, lai pazustu gaisa burbulīši.

Ellas veidu un daudzumu skatīt sadaļā "Tehniskie dati".

Palīdzība darbības traucējumu gadījumā

⚠️BĪSTAMI

Savainošanās risks aparāta nejaušas ie- slēgšanās rezultātā.

Pirms aparātam veikt jebkādus darbus, pagrieziet motora slēdzi pozīcijā „0/OFF“ un izņemiet aizdedzes sveces spraudni.

Apdedzināšanās risks! Nepieskarieties karstiem trokšņu slāpētājiem, cilindriem vai dzesētājribām.

Nedarbojas motors

levērojiet norādījumus motora ražotāja lietošanas instrukcijā!

Aparāts neveido spiedienu

– Pārāk mazs motora apgriezienu skaits

→ Pārbaudīt motora apgriezienu skaitu (skatīt "Tehniskie dati").

– Zemspiediena sprausla ir uzstādīta.

→ Piestipriniet augstspiediena sprauslu.

– Aizsprostota/izskalota sprausla

- Netīrs ūdens filtrs

→ Pārbaudiet un iztīriet ūdens filtru.

– Gaiss sistēmā

→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").

– Pārāk maza ūdens padeve

→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").

– Neblīvi vai aizsprostoti sūkņa pievadi

→ Pārbaudiet visus sūkņa pievadus.

lerīce pil, ūdens pil no ierīces apakšas

– Nehermētisks sūknis

Norāde: Pieļaujami ir 3 pilieni minūtē.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Netiek iesükts tirišanas līdzeklis

– Uzmontēta augstpiediena sprausla

→ Piestipriniet zemspiediena sprauslu.

– Neblīva vai aizsprostota tīrīšanas lī-dzekļa sūkšanas šlūtene ar filtru

→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šlūteni ar filtru.
– Salipis pretvārsts tīrīšanas līdzekļa šlū- tenes pieslēgumā
→ Iztīrīt/nomainīt pretvārstu tīrīšanas lī-dzekļa šļūtenes pieslēgumā.
– Noslēgts vai neblīvs/aizsprostots tīrīšanas līdzekļa dozēšanas vārsts
→ Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa dozēšanas vārstu.

Ja darbības traucējumu nav iespējams novērst, ierīce ir jānodod pārbaudei klientu apkalpošanas centrā.

Garantija

Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtie garantijas noteikumi ir spēkā katrā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim radušos darbības traucējumus Jūsu piederumos, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepieciešams garantijas remonts, lūdzam griezties pie Jūsu tirdzniecības pārstāvja vai tu-vākajā pilnvarotajā klientu apkalpošanas centrā, uzrādot pirkumu apliecinošu dokumentu.

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un oriğinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piederumi

ABS šlūtenes uztīšanas trumulis

2.637-002.0

Šlūtenes uztīšanas trumulis augstspiediena šljutenei, piestiprināšanai cauruļveida rāmim.

ABS rāmis Cage šaurs

2.637-008.0

Cauruļveida rāmja paplašinājums, ierīces aizsardzībai un pārkraušanai ar celtni.

ES Atbilstības deklarācija

HD 7/15 G

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.810-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/ES

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A) HD 7/15 G

Izmērītais: 105

Garantētais: 108

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmainas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.810-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/ES

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A) HD 8/20 G

Izmērītais: 106

Garantētais: 108

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

		HD 7/15 G HD 8/20 G
Motors
Tips -- Honda		GX 160, 1-ci-lindra, 4-taktu	Honda GX 270 1 cilin-dru, 4 taktu
Nominālā jauda pie 3600 1/min kW (PS) 3,6/4,8 6,3/8,4
Darba apgriezienu skaits 1/min 3600 3550
Degvielas tvertne I 3,1 5,3
Degviela* Aparāts ir piemērots degvielai E10	-- Benzīns, nesatur svinu
Aizsardzība -- IPX5
Degvielas patēriņš pie pilnas slodzes l/h	1,4 2,4
Ellas daudzums- motors	I 0,6 0,9
Ellas veids - motors	Motorella15W40	Pasūt. Nr. 6.288-050.0
Udensapgādes pieslēgums
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	1 (10)
Pievadāmās ūdens šlūtenes garums (min.)	m	7,5
Pievadāmās ūdens šlūtenes diametrs (min.)	Collas	3/4
Sūkšanas augstums no atklātās tvertnes	m	1
Sūknis
Darba spiediens	MPa (bar)	15 (150)	2...20(20...200)
Sūknējamā škidruma daudzums	l/h (l/min)	624 (10,4)	160...750(2,7...12,5)
Sprauslas izmērs, augstspiediens	--	038	041
Sprauslas izmērs, zemspiediens	--	250	250
Maks. darba spiediens (drošības vārsts)	MPa (bar)	21 (210)	27 (270)
Termovārsta atvēršanas temperatūra	°C	80
Ellas daudzums - sūknis	I 0,3	0,35
Ellas marka - sūknis	Motorella15W40	Pasūt. Nr. 6.288-050.0
Tīrīšanas līdzekļa sūknēšana	l/h (l/min)	0...45 (0...0,8)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	30	41
Izmēri un svars
Garums x platums x augstums	mm	790 x 608 x 1104
Tipiskā darba masa	kg 39,5	54,7
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis L_pA	dB(A)	90	91
Nenoteiktība K_pA	dB(A)	3	3
Skaņas jaudas līmenis L_WA + nenoteiktība K_WA	dB(A)	108	108
Plaukstas-rokas vibrācijas lielums	m/s2	<2,5	<2,5
Nenoteiktība K	m/s2	0,6 0,7
