LIETOŠANAS INSTRUKCIJA RBC31SBO RYOBI

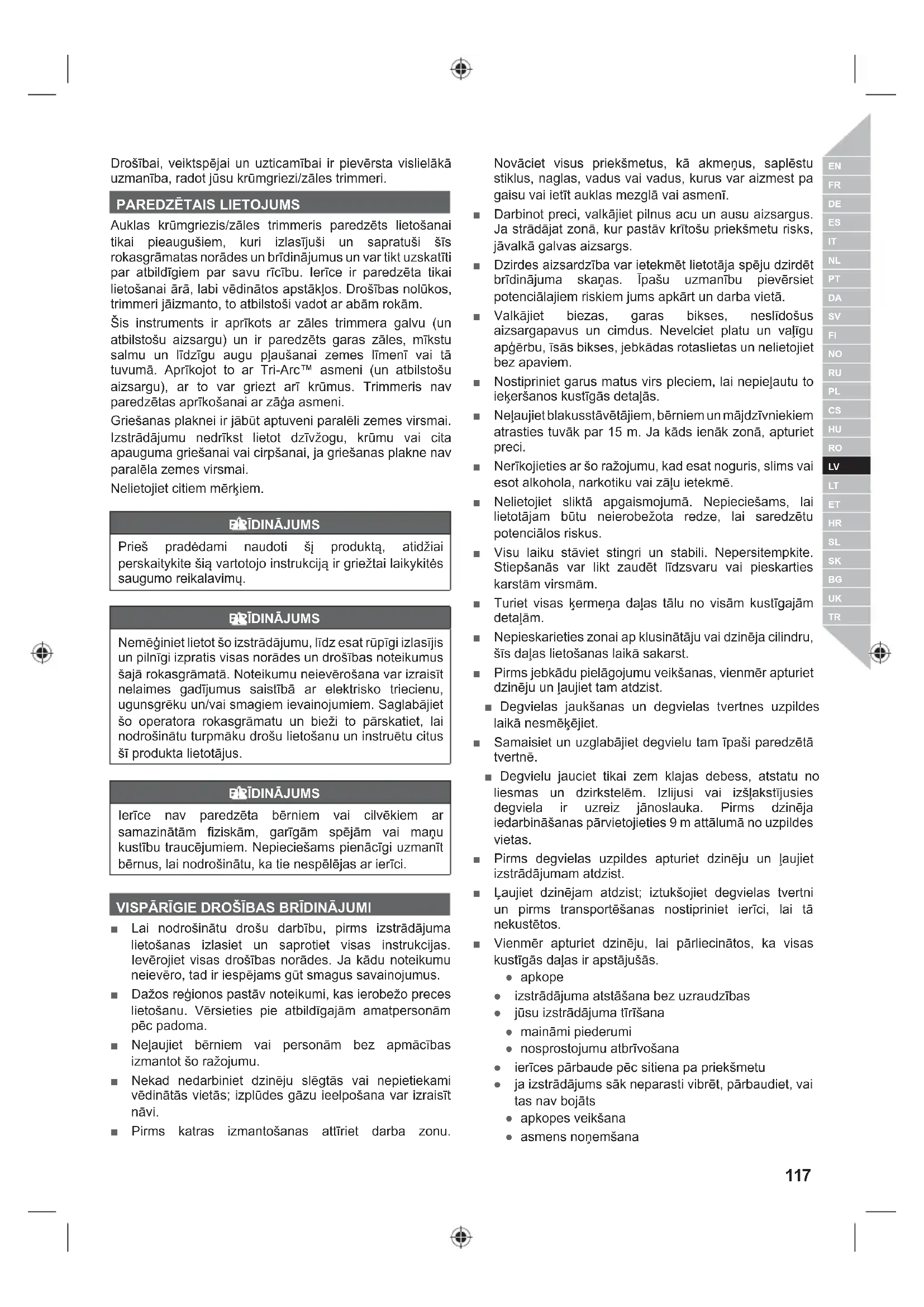

Drošībai, veiktspējai un uzticamībai ir pievērsta vislielākā uzmanība, radot jūsu krūmgriezi/zāles trimmeri.

PAREDZĒTAIS LIETOJUMS

Auklas krūmgriezis/zāles trimmeris paredzēts lietošanai tikai pieaugušiem, kuri izlasījuši un sapratuši šīs rokasgrāmatas norādes un brīdinājumus un var tikt uzskatīti par atbildīgiem par savu rīcību. Ierīce ir paredzēta tikai lietošanai ārā, labi vēdinātos apstākļos. Drošības nolūkos, trimmeri jāizmanto, to atbilstoši vadot ar abām rokām. Šis instruments ir aprīkots ar zāles trimmera galvu (un atbilstošu aizsargu) un ir paredzēts garas zāles, mīkstu salmu un līdzīgu augu pļaušanai zemes līmenī vai tā tuvumā. Aprīkojot to ar Tri-Arc™ asmeni (un atbilstošu aizsargu), ar to var griezt arī krūmus. Trimmeris nav paredzētas aprīkošanai ar zāģa asmeni. Griešanas plaknei ir jābūt aptuveni paralēli zemes virsmai. Izstrādājumu nedrīkst lietot dzīvžogu, krūmu vai cita apauguma griešanai vai cirpšanai, ja griešanas plakne nav paralēla zemes virsmai. Nelietojiet citiem mērķiem.

Nemēģiniet lietot šo izstrādājumu, līdz esat rūpīgi izlasījis un pilnīgi izpratis visas norādes un drošības noteikumus šajā rokasgrāmatā. Noteikumu neievērošana var izraisīt nelaimes gadījumus saistībā ar elektrisko triecienu, ugunsgrēku un/vai smagiem ievainojumiem. Saglabājiet šo operatora rokasgrāmatu un bieži to pārskatiet, lai nodrošinātu turpmāku drošu lietošanu un instruētu citus šī produkta lietotājus.

Ierīce nav paredzēta bērniem vai cilvēkiem ar samazinātām fiziskām, garīgām spējām vai maņu kustību traucējumiem. Nepieciešams pienācīgi uzmanīt bērnus, lai nodrošinātu, ka tie nespēlējas ar ierīci. VISPĀRĪGIE DROŠĪBAS BRĪDINĀJUMI ■ Lai nodrošinātu drošu darbību, pirms izstrādājuma lietošanas izlasiet un saprotiet visas instrukcijas. Ievērojiet visas drošības norādes. Ja kādu noteikumu neievēro, tad ir iespējams gūt smagus savainojumus. ■ Dažos reģionos pastāv noteikumi, kas ierobežo preces lietošanu. Vērsieties pie atbildīgajām amatpersonām pēc padoma. ■ Neļaujiet bērniem vai personām bez apmācības izmantot šo ražojumu. ■ Nekad nedarbiniet dzinēju slēgtās vai nepietiekami vēdinātās vietās; izplūdes gāzu ieelpošana var izraisīt nāvi. ■ Pirms katras izmantošanas attīriet darba zonu. Novāciet visus priekšmetus, kā akmeņus, saplēstu stiklus, naglas, vadus vai vadus, kurus var aizmest pa gaisu vai ietīt auklas mezglā vai asmenī. ■ Darbinot preci, valkājiet pilnus acu un ausu aizsargus. Ja strādājat zonā, kur pastāv krītošu priekšmetu risks, jāvalkā galvas aizsargs. ■ Dzirdes aizsardzība var ietekmēt lietotāja spēju dzirdēt brīdinājuma skaņas. Īpašu uzmanību pievērsiet potenciālajiem riskiem jums apkārt un darba vietā. ■ Valkājiet biezas, garas bikses, neslīdošus aizsargapavus un cimdus. Nevelciet platu un vaļīgu apģērbu, īsās bikses, jebkādas rotaslietas un nelietojiet bez apaviem. ■ Nostipriniet garus matus virs pleciem, lai nepieļautu to ieķeršanos kustīgās detaļās. ■ Neļaujiet blakusstāvētājiem, bērniem un mājdzīvniekiem atrasties tuvāk par 15 m. Ja kāds ienāk zonā, apturiet preci. ■ Nerīkojieties ar šo ražojumu, kad esat noguris, slims vai esot alkohola, narkotiku vai zāļu ietekmē. ■ Nelietojiet sliktā apgaismojumā. Nepieciešams, lai lietotājam būtu neierobežota redze, lai saredzētu potenciālos riskus. ■ Visu laiku stāviet stingri un stabili. Nepersitempkite. Stiepšanās var likt zaudēt līdzsvaru vai pieskarties karstām virsmām. ■ Turiet visas ķermeņa daļas tālu no visām kustīgajām detaļām. ■ Nepieskarieties zonai ap klusinātāju vai dzinēja cilindru, šīs daļas lietošanas laikā sakarst. ■ Pirms jebkādu pielāgojumu veikšanas, vienmēr apturiet dzinēju un ļaujiet tam atdzist. ■ Degvielas jaukšanas un degvielas tvertnes uzpildes laikā nesmēķējiet. ■ Samaisiet un uzglabājiet degvielu tam īpaši paredzētā tvertnē. ■ Degvielu jauciet tikai zem klajas debess, atstatu no liesmas un dzirkstelēm. Izlijusi vai izšļakstījusies degviela ir uzreiz jānoslauka. Pirms dzinēja iedarbināšanas pārvietojieties 9 m attālumā no uzpildes vietas. ■ Pirms degvielas uzpildes apturiet dzinēju un ļaujiet izstrādājumam atdzist. ■ Ļaujiet dzinējam atdzist; iztukšojiet degvielas tvertni un pirms transportēšanas nostipriniet ierīci, lai tā nekustētos. ■ Vienmēr apturiet dzinēju, lai pārliecinātos, ka visas kustīgās daļas ir apstājušās. ● apkope ● izstrādājuma atstāšana bez uzraudzības ● jūsu izstrādājuma tīrīšana ● maināmi piederumi ● nosprostojumu atbrīvošana ● ierīces pārbaude pēc sitiena pa priekšmetu ● ja izstrādājums sāk neparasti vibrēt, pārbaudiet, vai tas nav bojāts ● apkopes veikšana ● asmens noņemšana118 | Latviski ● asmens uzstādīšana

Nekad neizmantojiet griešanas aprīkojumu vai pielāgojumus, kurus Ryobi nav norādījis šajā rokasgrāmatā. Tie iekļauj daudzposmu lokanu ķēžu un asmeņu izmantošanu. Ir zināms, ka šie priekšmeti mēdz lietošanas laikā sadalīties un rada paaugstinātu smagu ievainojumu risku lietotājam vai apkārtstāvošajiem.

Pārbaude pēc nosviešanas vai citiem triecieniem Rūpīgi pārbaudiet produktu un nosakiet jebkādas radušās vainas vai bojājumus. Jebkura bojāta detaļa jānodod remontam vai nomaiņai pilnvarotā apkopes centrā. ZĀLES TRIMMERA DROŠĪBAS BRĪDINĀJUMI ■ Nomainiet auklas galvu, ja tā ir ieplaisājusi, sadalījusies vai kā citādi bojāta. Pārliecinieties, ka auklas uzgalis ir pareizi uzlikts un droši nostiprināts. Pretējā gadījumā varat iegūt smagu ievainojumu. ■ Nelietojiet ierīci slapjā zālē. ■ Lietojot šo preci, nestaigājiet atmuguriski. ■ Ejiet, nekādā gadījumā neskrieniet. ■ Mazais asmens, kas atrodas uz trimmera uzliekamā aizsarga ir paredzēts tikko izvilktas auklas apgriešanai pareizajā garumā, lai nodrošinātu drošu un optimālu darbību. Tas ir ļoti ass, nepieskarieties tam, it īpaši izstrādājuma tīrīšanas laikā. ■ Vienmēr pārliecinieties, ka ventilācijas atveres ir tīras no netīrumiem. ■ Pirms lietošanas un pēc jebkura trieciena, pārbaudiet, vai nav bojātu daļu. Pārbaudiet pļaušanas daļas, vai tām nav plīsumu vai citi bojājumi. Bojātu slēdzi vai jebkuru citu bojātu detaļu remontējiet un nomainiet pilnvarotā servisa kompānijā. ■ Pārliecinieties, ka galvas uzgalis ir pareizi uzstādīts un droši nostiprināts. ■ Pārliecinieties, ka visi aizsargi, deflektori, skrūves un fiksatori ir pareizi un droši piestiprināti. ■ Nekādā veidā neveiciet instrumenta pārveidi. Tas var palielināt ievainojumu gūšanas risku jums un apkārtējiem. ■ Pļaušanas galvā izmantojiet tikai ražotāja oriģinālo auklu. Nelietojiet citus griešanas uzgaļus. ■ Nekad neizmantojiet auklas trimmeri, ja tam nav uzlikts aizsargs ar auklas apgriezēju vai tas nav labā stāvoklī. ■ Saglabājiet ciešu abu roku satvērienu griešanas laikā. Turiet trimmera galvu zem jostas līmeņa. Nekad nepļaujiet ar paceltu ierīci, augstāk par 76 cm virs zemes. KRŪMGRIEŽA DROŠĪBAS BRĪDINĀJUMI ■ Papildus iepriekš minētajiem noteikumiem, izmantojot trimmeri krūmgrieža režīmā, ir jāievēro šādas papildu norādes. ■ Izmantojiet izturīgus cimdus, uzstādot vai noņemot asmeņus - tiem ir asas malas. ■ Nemēģiniet pieskarties vai apstādināt asmeni, kamēr tas griežas. ■ Kustīgs asmens var izraisīt smagus ievainojumus. Turpiniet turēt trimmeri ar abām rokām, līdz asmens ir pilnīgi apstājies. ■ Vienmēr nomainiet bojātu asmeni. Vienmēr pirms lietošanas pārliecinieties, ka asmens ir uzstādīts pareizi un ir stingri piestiprināts. ■ Lietojiet tikai ražotāja Tri-Arc™ maināmos asmeņus. Nelietojiet citus griešanas uzgaļus. ■ Nekad negrieziet jebkādu materiālu, kura diametrs resnāks par 13 mm. ■ Jūsu krūmgriezis ir apgādāts ar uzkabi. Rūpīgi noregulējiet uzkabi, lai tā komfortabli balstītu izstrādājuma svaru jūsu labajā pusē. ■ Identificējiet ātrās atbrīvošanas mehānismu un iemācieties to lietot pirms jūs esat sācis lietot šo ierīci. Šī mehānisma pareiza izmantošana var pasargāt jūs no ievainojumiem ārkārtas gadījumos. Nekad nevelciet citu apģērbu virs turētāja vai jebkādā citā veidā apgrūtiniet piekļuvi ātrās atlaišanas mehānismam. ■ Nosedziet asmeni ar asmens aizsargu pirms ierīces glabāšanas vai tās transportēšanas laikā. Pirms iekārtas izmantošanas vienmēr noņemiet asmens aizsargu. Pretējā gadījumā asmens aizsargs var kļūt par mestu priekšmetu, kad asmens sāk griezties. ■ Izmantojot ierīci ar asmeni, ievērojiet īpašu piesardzību. Asmens grūdiens ir reakcija, kas var rasties, rotējošam asmenim nonākot saskarē ar nesagriežamu materiālu. Šāda saskare var izraisīt asmens apstāšanos uz acumirkli un pēkšņu ierīces "grūdienu" virzienā prom no aizskartā priekšmeta. Šī reakcija var būt pietiekoši spēcīga, lai operators zaudētu kontroli pār ierīci. Asmens rāviens var negaidīti rasties, ja asmens iespiežas, apstājas vai pielīp. Lielākoties tas var rasties vietās, kur ir grūtības redzēt griežamo materiālu. ■ Ērtības un drošības apsvērumu dēļ grieziet nezāles no labās puses uz kreiso. Tādējādi var samazināt asmens grūdiena reakciju, pēkšņi saskaroties ar negaidītu objektu vai koka gabalu. Šis ražojums vienmēr ir jākontrolē, izmantojot abas rokas. MONTĀŽA

Skatīt 181-182. lappusi Šis izstrādājums ir jāsamontē. ■ Uzmanīgi izņemiet instrumentu un piederumus no kastes. Pārliecinieties, ka visi sarakstā norādītie priekšmeti ir kastē. ■ Uzmanīgi pārbaudiet, vai instrumentam piegādes laikā nav radušies bojājumi vai defekti.

Ja kādas detaļas ir bojātas vai iztrūkst, nedarbiniet šo ražojumu līdz visas detaļas ir apmainītas. Šī brīdinājuma neievērošanas rezultātā var rasties nopietni savainojumi.119Latviski |

Skatīt 185/189. lappusi Pielāgojiet siksnas uzkabi un līdzsvarojiet to tādā stāvokli, kad griešanas uzlikas asmens atradīsies 100 mm līdz 300 mm attālumā no zemes. UZKABES IZMANT OŠANA Skatīt 185/189. lappusi PIEZĪME: Vienmēr izmantojiet instrumentu kopā ar uzkabi. PIEZĪME: Lai ātri noņemtu trimmeri no uzkabes, strauji paraujiet atbrīvošanas aizslēgu.

■ Izmantojot ReelEasy™ zāles trimmera galvu, zāles deflektoram ir jābūt pievienotam asmens aizsargam. (Skatīt 203. lappusi) ■ Izmantojot Tri-Arc™ asmeni, zāles deflektoram ir jābūt atvienotam no asmens aizsarga. (Skatīt 202. lappusi)

Vienmēr izņemiet piedziņas fiksācijas tapu, pirms iedarbināt dzinēju (skatīt 185. lappusi, 4. soli) EKSPLUATĀCIJA DEGVIELA UN TĀS IEPILDĪŠANA TVERTNĒ Skatīt 184. lappusi ■ Darbā ar degvielu vienmēr rīkojieties īpaši piesardzīgi, jo tā ir viegli uzliesmojoša. ■ Šim darbarīkam ir divtaktu dzinējs, tāpēc ir nepieciešams sajaukt benzīna un divtaktu dzinējiem domātas eļļas maisījumu. Sajauciet bezsvina degvielu un divtaktu dzinējiem domātu eļļu tīrā traukā, kas ir piemērots degvielai. ■ Dzinējam ir piemērota bezsvina degviela, kura ir domāta spēkratiem un kuras oktānskaitlis ir 91 ([R + M]/2) vai lielāks. ■ Neizmantojiet benzīna un eļļas maisījumus, ko gatavo degvielas uzpildes stacijās. ■ Lietojiet tikai tādu sintētisku eļļu, kas domāta divtaktu dzinējiem. Nelietojiet automobiļu eļļu vai kontrabandas divtaktu dzinēja eļļu. ■ 2% sintētisko 2-taktu motora smērvielu samaisiet ar benzīnu. Lai attiecība būtu 50:1 (2% eļļas). ■ Labi sajauciet degvielu katrreiz, kad uzpildāt tvertni. ■ Degviela ir jāsajauc nelielā daudzumā. Nevajadzētu sajaukt degvielu ilgākam laikam nekā vienam mēnesim. Pie tam iesakām jums izmantot tādu divtaktu dzinējiem domātu sintētisku eļļu, kas satur degvielas stabilizatoru.

TVERTNES UZPILDĪŠANA

■ Noslaukiet tvertnes daļu ap vāciņu, lai novērstu to, ka degvielā iekļūst sārņi. ■ Mierīgi atskrūvējiet tvertnes vāciņu, lai pamazām mazinātos spiediens un degviela neizšļakstītos ap kakliņu. ■ Uzmanīgi ielejiet degvielas maisījumu tvertnē, raugoties. Lai nenolīst garām. ■ Pirms vāciņa uzskrūvēšanas notīriet saskrūvējuma vietu un pārliecinieties, vai tur nav bojājumu. ■ Uzreiz pēc tam uzskrūvējiet tvertnei vāciņu, atcerieties, ka tam ir jābūt cieši noslēgtam! Izlijusi vai izšļakstījusies degviela ir uzreiz jānoslauka. Pirms dzinēja palaišanas atkāpieties 9 m (30 pēdas) no uzpildes vietas. DZINĒJA

Izmantojiet tikai Ryobi OES18 elektrisko starteri. Cita startera izmantošana var sabojāt dzinēju un izraisīt smagus ievainojumus.

Pirms elektriskā startera izmantošanas trimmera palaišanai, lūdzu, izlasiet un pilnībā izprotiet OES18 elektriskā startera lietošanas rokasgrāmatu, lai izvairītos no nepareizas lietošanas no smagiem ievainojumiem. ■ Turiet izolēto asi ar kreiso roku un izmantojiet labo roku, lai ievietotu startera uzgali ass atverē uz dzinēja. Pretējā gadījumā dzinējs nedarbosies. ■ Pārliecinieties, ka startera uzgalis ir pilnībā ievietots. PIEZĪME: Elektriskais starteris ar aprīkots ar drošības aizslēgu. Nenospiediet un neturiet slēdža pogu, ievietojot elektriskā startera adapteri tam paredzētajā ass atverē uz dzinēja. Starteris negriezīsies, ja elektriskais starteris nav pilnīgi ievietots.

LIETOŠANA Skatīt 189. lappusi RBC31SESO: Turiet trimmeri ar labo roku uz aizmugurējā roktura un kreiso roku uz priekšējā roktura. RBC31SBO: Turiet ierīci ar labo roku aiz slēdža roktura, bet ar kreiso roku aiz kreisā roktura. ■ Darba laikā ierīci turiet cieši ar abām rokām. ■ Ierīce ir jātur ērtā pozīcijā ar trigera rokturi aptuveni gurnu augstumā. ■ Ierīci vienmēr darbiniet ar pilniem apgriezieniem. Ilgstoša griešana ar nepilniem apgriezieniem izraisa smērvielas pilēšanu no slāpētāja. ■ Garo zāli grieziet no augšas uz leju, lai nepieļautu zāles aptīšanos ap ass korpusu un auklas galvu, lai ierīce nepārkarstu un tai nerastos bojājumi. ■ Ja zāle vai kas cits aptinas ap griešanas aprīkojumu, apturiet dzinēju. Izmantojiet izturīgus darba cimdus, lai izvairītos no ievainojumiem no asiem asmeņiem un rūpīgi iztīriet netīrumus. ■ Nevirziet trimmeri iekšā pļaujamajā zālē. Veiciet sāniskas vēzienu kustības. Nedaudz pavirzieties uz priekšu katra vēziena laikā. ■ Ierīci turiet sasvērtu griežamās virsmas virzienā. ■ Neizmantojiet bīstamā vidē.120 | Latviski ■ Griešanai izmantojiet auklas galu; negrūdiet nenopļautā zālē auklas galvu. ■ Atsišanās pret stiepļu un koka žogiem izraisa auklas ātrāku nodilšanu vai pat saplīšanu. Atsišanās pret akmens un ķieģeļu sienām, apmalēm un kokiem var paātrināt auklas nodilšanu. ■ Izvairieties no kokiem un krūmiem. Aukla var viegli sabojāt koka mizu, koka dekoratīvos elementus, apšuvumus un žoga daļas.

OŠANA Skatīt 192. lappusi Lai samazinātu atsitiena risku: Nespiediet instrumentu iekšā griežamajā materiālā. Kustiniet to pa labi un pa kreisi vienmērīgos vēzienos. Pavirzieties nedaudz uz priekšu katra vēziena sākumā. RBC31SESO: Turiet trimmeri ar labo roku uz aizmugurējā roktura un kreiso roku uz priekšējā roktura. RBC31SBO: Turiet ierīci ar labo roku aiz slēdža roktura, bet ar kreiso roku aiz kreisā roktura. ■ Ierīce ir jātur ērtā pozīcijā ar trigera rokturi aptuveni gurnu augstumā. ■ Saglabājiet stingru tvērienu un stabili stāviet uz abām kājām. Stāviet tā, lai jūs nezaudētu līdzsvaru griezējasmens atsitiena dēļ. ■ Noregulējiet siksnas turētāju ērtā stāvoklī. ■ Izmantojot ierīci ar asmeni, ievērojiet īpašu piesardzību. Asmens grūdiens ir reakcija, kas var rasties, rotējošam asmenim nonākot saskarē ar nesagriežamu materiālu. Šāda saskare var izraisīt asmens apstāšanos uz acumirkli un pēkšņu ierīces "grūdienu" virzienā prom no aizskartā priekšmeta. Šī reakcija var būt pietiekoši spēcīga, lai operators zaudētu kontroli pār ierīci. Asmens rāviens var negaidīti rasties, ja asmens iespiežas, apstājas vai pielīp. Lielākoties tas var rasties vietās, kur ir grūtības redzēt griežamo materiālu. Ērtības un drošības apsvērumu dēļ grieziet nezāles no labās puses uz kreiso. Tādējādi var samazināt asmens grūdiena reakciju, pēkšņi saskaroties ar negaidītu objektu vai koka gabalu.

TRANSPORTĒŠANA UN UZGLABĀŠANA

■ Apturiet preci un ļaujiet tai atdzist pirms noglabāšanas vai transportēšanas. ■ Notīriet visus svešķermeņus no izstrādājuma. ■ Ja uzstādīts griešanas asmens, uzlieciet tam asmens aizsargu. ■ Izlejiet no tvertnes visu atlikušo degvielu kādā citā traukā, kas ir piemērots degvielas glabāšanai. Atcerieties pareizi uzskrūvēt un novilkt degvielas tvertnes vāciņu. ■ Darbiniet dzinēju, līdz tas pilnībā beidz griezties. Tas iztukšo visu degvielu, kas ir novadējusies un atstāj degvielas sistēmā nosēdumus un sveķus. ■ Uzglabājiet to vēsā, sausā un labi vēdinātā vietā, kurai nevar piekļūt bērni. Neglabājiet to vietā, kur tuvumā atrodas korozīvas vielas, piemēram dārza darbos izmantojamas ķimikālijas vai atsaldēšanai domāta sāls. Neuzglabājiet ārpus telpām. ■ Transportējot nostipriniet ierīci, lai tā nekustētos un neapgāztos, jo tas var izraisīt miesas bojājumus un ierīces bojājumus. ■ Nekad nenesiet un netransportējiet produktu, kamēr tas darbojas. ■ Ja glabājat degvielu un strādājat ar to, tad uzziniet, kādi vietēji noteikumi un nacionāli likumi attiecas uz šo jomu. Pārpalikušo degvielu jūs varat izmantot, lai darbinātu kādu citu rīku, kuram ir divtaktu dzinējs. ĪSTERMIŅA ■ Apturiet dzinēju un ļaujiet tam atdzist pirms novietošanas glabāšanai. ■ Notīriet visus svešķermeņus no izstrādājuma. ■ Uzglabājiet to vēsā, sausā un labi vēdinātā vietā, kurai nevar piekļūt bērni. ■ Neglabājiet to vietā, kur tuvumā atrodas korozīvas vielas, piemēram dārza darbos izmantojamas ķimikālijas vai atsaldēšanai domāta sāls. ■ Neuzglabājiet ārpus telpām. APKOPE

Lietojiet tikai oriģinālās ražotāja rezerves daļas, piederumus un uzgaļus. Pretējā gadījumā var tikt radīti ievainojumi un parādīts slikts sniegums, kā arī var tikt anulēta garantija.

Griešanas savienojums tukšgaitas režīmā nedrīkst rotēt. Ja šis nosacījums netiek izpildīts, jānoregulē sajūgs vai arī kvalificētam tehniķim steidzami jāveic iekārtas apkope.

Ja degvielas vāciņā rodas noplūde, pastāv aizdegšanās risks, tāpēc tas nekavējoties jānomaina.

Iegaumējiet, ka asmens uzgrieznis ir ar neilona bloķēšanas gredzenu un ir paredzēts tikai vienreizējai izmantošanai. Neizmantojiet uzgriezni ar neilona gredzenu atkārtoti. Uzstādot/pārliekot, izmantojiet jaunu tādu pašu uzgriezni. Ja kādu noteikumu neievēro, tad ir iespējams gūt smagus savainojumus.

Saliekot asmeni, pārliecinieties, ka uzgrieznis tiek pievilkts ar spēku ≥ 25Nm. Ja kādu noteikumu neievē ro, tad ir iespējams gūt smagus savainojumus. (skatīt 202. lappusi, 4. soli) ■ Vienmēr apturiet dzinēju un ļaujiet tam atdzist, pirms121 Latviski |

veicat apkopi. ■ Daudzus šajā lietotāja rokasgrāmatā aprakstītos regulēšanas un remontdarbus varat veikt pats. Cita veida remontu veikšanai nododiet iekārtu apkopē autorizētam apkalpošanas pārstāvim. ■ Nepareizas apkopes rezultāts var būt pārlieki ogļu nosēdumi, kas izraisa veiktspējas zudumu un melnu, eļļainu nosēdumu pilēšanu no slāpētāja. ■ Aizstāšanai izmantojiet tikai neilona šķiedras auklu, kuras diametrs aprakstīts šīs rokasgrāmatas specifikācijas tabulā. ■ Kad pagarināta jauna griešanas aukla, pirms iedarbināšanas vienmēr atgrieziet preci tās parastajā darba stāvoklī. Pēc katras lietošanas reizes notīriet preci ar mīkstu, sausu drāniņu. ■ Pārliecinieties, vai visi aizsargi, siksnas, novirzītāji un rokturi ir pareizi un droši piestiprināti, lai izvairītos no traumu riska. APKOPES GRAFIKS Pārbaudiet, vai fi ksators ir kārtīgi novilkts Pirms katras lietošanas Pārbaudiet: Griešanas savienojums tukšgaitas režīmā nedrīkst rotēt.

Pirms katras lietošanas Pārbaudiet degvielas cauruli Pirms katras lietošanas Pārbaudiet visus cauruļu savienojumus Pirms katras lietošanas Iztīriet degvielas tvertni un fi ltru

Katrus 3 mēnešus vai ik pēc 50 darba stundām Gaisa fi ltra nomaiņa

Katru gadu vai ik pēc 300 darba stundām Pārbaudiet, vai nenotiek noplūde gar degvielas vāciņu vai caur degvielas tvertnes izgarojumu ventilāciju (ja tāda ir) Pirms katras lietošanas Iztīriet gaisa fi ltru. Ik pēc 25 stundām Nomainiet gaisa fi ltru Katru gadu vai ik pēc 300 darba stundām Notīriet vai noregulējiet aizdedzes sveci Katrus 3 mēnešus vai ik pēc 100 darba stundām Gaisa fi ltra nomaiņa Katru gadu vai ik pēc 300 darba stundām Iztīriet dzirksteļu slāpētāju Ik pēc 25 stundām Uzlieciet jaunu dzirksteļu uztvērēju. Katru gadu vai ik pēc 300 darba stundām Izplūdes porta un slāpētāja tīrīšana Ik pēc 25 stundām 1 Šie darbi ir jāveic tikai pilnvarotā servisa centrā. 2 Ja šī prasība netiek izpildīta, sazinieties ar pilnvaroto servisa centru, lai veiktu remontu vai regulēšanu.

Pat ka prece ir lietotā kā noteikts, nav iespējams pilnībā novērst noteiktus riska faktorus. Lietošanas laikā var rasties šādas bīstamas situācijas, un lietotājam ir jāpievērš pastiprināta uzmanība, lai tās novērstu: ■ Saskare ar griešanas līdzekļiem. – Nodrošiniet, ka izstrādājuma asmens aizsargi ir uzstādīti, arī kad izstrādājums netiek lietots. Turiet rokas un kājas pa gabalu no asmeņiem visu laiku. ■ Vibrācijas radīts ievainojums. – Vienmēr izmantojiet pareizos rīkus tiem paredzētajam darba, izmantojiet norādītos rokturus un ierobežojiet laiku, cik ilgi izmantojat ierīci. ■ Pakļaušanas troksnis var radīt dzirdes bojājumus. – Valkājiet ausu aizsargu un ierobežojiet saskarsmi. ■ Acu savainojumi lidojošu atkritumu dēļ. – Vienmēr nēsājiet acu aizsardzību. ■ Krītošu priekšmetu risks – Gadījumos, kad pastāv jebkāda krītošu priekšmetu iespējamība, valkājiet galvas aizsargu. Izmantojot krūmgriezi var notikt atsitieni. Nodrošiniet instrumenta pareizu vadīšanu, tā rokturus satverot ar abām rokām. Izlasiet un ievērojiet norādes citur šajā rokasgrāmatā, lai palīdzētu samazināt atsitiena risku.

Ir ticis ziņots, ka vibrācijas no rokas instrumentiem atsevišķos cilvēkos var veicināt kaiti, ko sauc par Reino sindromu. Simptomi var ietvert pirkstu tinkšķēšanu, nejutīgumu un nobālēšanu, parasti aukstā laikā. Tiek uzskatīts, ka tradicionālie faktori, aukstums un mitrums, uzturs, smēķēšana un darba prakse sekmē šo simptomu attīstību. Operators var veikt pasākumus, lai iespējami samazinātu vibrācijas efektu: ■ Aukstā laikā ķermenim jābūt siltam. Kad darbināt preci valkājiet cimdus, lai rokas un plaukstu locītavas būtu siltas. Ir pētījumi, ka auksts laiks ir galvenais faktors, kas veicina Reino sindromu. ■ Ik pēc laika apturiet darbu un veiciet vingrinājumus, kas uzlabo asins cirkulāciju. ■ Pirms iedarbināt iekārtu, pārliecinieties, vai tā ir pareizi novietota paredzētajā darba pozīcijā. ■ Ierobežojiet iedarbības ilgumu dienā. Strādājot jābūt biežiem pārtraukumiem. Ja jūs izjūtat kādu no šiem simptomiem, nekavējoties apturiet ierīces lietošanu un sazinieties ar ārstu par šiem simptomiem.

Ilgstoša preces lietošana var radīt ievainojumus vai pasliktināt jau esošos. Ilgstoši lietojot jebkuru instrumentu, pārliecinieties, ka tiek veikti regulāri pārtraukumi.

2. Degvielas tvertnes vāciņš

6. Zāles novirzītājs

9. Kausveida paplāksne

12. Augšējais auklas galvas korpuss

15. Apakšējais auklas galvas korpuss

19. Aizdedzes slēdzis

20. RBC31SBO: Droseles bloķētājs

22. RBC31SESO: Apakšējā vārpsta

23. RBC31SESO: Spārnuzgrieznis

24. RBC31SESO: Augšējā vārpsta

25. RBC31SESO: Priekšējais rokturis

26. RBC31SESO: Slēdzis

27. RBC31SESO: Droseles bloķētājs

UZ PRECES ESOŠIE SIMBOLI

Drošības brīdinājums Pirms preces darbināšanas izlasiet un izprotiet visus norādījumus, ievērojiet visus brīdinājumus un drošības norādījumus. Izmantojiet acu, ausu un galvas aizsargu. Kad izmantojat šo izstrādājumu, lietojiet neslīdošus aizsargapavus. Valkājiet neslīdošus darba cimdus. Sargieties no izmestiem vai lidojošiem priekšmetiem. Rūpējieties, lai visi tuvumā stāvošie, īpaši bērni un dzīvnieki atrastos vismaz 15 m attālumā no darba zonas Šis izstrādājums nav paredzēts lietoša- nai ar zobu zāģa tipa asmeni. Lai samazinātu ievainojuma vai bojājuma risku, nepieļaujiet pieskaršanos jebkurai karstai virsmai. Neturiet rokas asmeņu tuvumā. Garantētais skaņas intensitātes līmenis Ieslēgts stāvoklis Iestatiet droseles sviru pozīcijā “FULL” (pilna slodze). Iestatiet droseles sviru pozīcijā "HALF" (pusslodze). Gaidīšanas laiks 10 sekundes

Nospiediet degvielas pumpīti 10 reizes. Pavelciet startera auklu Saspiediet sprūda droseli, lai iedarbinātu/ darbinātu. Nobloķējiet droseli pozīcijā, piespiežot droseles bloķēšanas pogu. Izmantojiet automašīnām paredzētu bezsvina benzīnu ar 91 ([R+M]/2) vai lielāku oktānskaitli. Lietojiet 2 taktu eļļu gaisa dzesētiem dzinējiem. Katru reizi pirms degvielas uzpildīšanas rūpīgi sajauciet degvielas maisījumu. Auksta dzinēja iedarbināšana ar roku Silta dzinēja iedarbināšana ar roku Auksta dzinēja iedarbināšana ar elektrisko starteri Silta dzinēja iedarbināšana ar elektrisko starteri Taisnas ass simbols: Uzstādot kā pļaušanas aprīkojumu auklas spoli, šim simbolam ir jābūt lietotājam redzamam. Tri-Arc™ asmens ir labākā izvēle šim instrumentam un ir paredzēts mīkstu nezāļu un staipekņu griešanai Uzmanieties no asmens Griezējierīces vārpstas rotācijas virziens un maksimālais ātrums. Vilkt Ātrās atlaišanas cilpa Darbarīks atbilst visām normām ES valstī, kurā tas ir iegādāts.123 Latviski |

EurAsian atbilstības marķējums Ukrainas apstiprinājuma zīme Lai izskaidrotu risku, kas saistīti ar izstrādājumu, līmeni, paredzēti šādi norādījuma vārdi un jēdzieni. BĪSTAMI Norāda draudošo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas.

Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nāves vai nopietnas traumas. UZMANĪBU Norāda potenciālo bīstamo situāciju, kas, ja no tās neizvairās, var novest pie nelielas vai vidējas traumas. UZMANĪBU Bez drošības brīdinājuma apzīmējuma Norāda uz situāciju, kas var radīt īpašuma bojājumus.

2. Nav degvielas 2. Atkārtoti nospiediet padeves baloniņu, līdz tas ir pilns ar degvielu.

Ja kolba nepiepildās, ir nosprostojusies primārā degvielas sistēma. Sazinieties ar autorizētu servisa centru. Ja uzsūknēšanas pūslītis ir pilns, dzinējs var būt pārplūdis. Turpiniet ar nākošo soli.

3. Pārplūdis dzinējs. 3. Izņemiet sveci. Pagrieziet izstrādājumu tā, lai aizdedzes sveces

atvere ir pret zemi. Pagrieziet padeves vārsta ripu stāvoklī un pavelciet startera auklu 10 līdz 15 reizes. No dzinēja tiks iztīrīta liekā degviela. Atbrīvojiet produktu no degvielas. Iztīriet un uzlieciet atpakaļ aizdedzes sveci. Savāciet jebkādu izlijušo degvielu un atvirzieties no tās vismaz 9 m attālumā, pirms atkārtoti iedarbināt dzinēju. Pavelciet starteri trīs reizes, ar pieplūdes vārsta ripu stāvoklī . Ja dzinējs nesāk darboties, pagrieziet degvielas pieplūdes disku stāvoklī un atkārtojiet normālu palaišanas procedūru. Ja dzinējs vēl arvien nav iedarbināms, atkārtojiet šīs darbības ar jaunu sveci.

4. Startera auklu tagad grūtāk pavilkt

Ja degviela ir vairāk nekā 30 dienas veca, ierīce var neiedarboties. Dzinējs iedarbojas, bet neuzņem apgriezienus. Dzinējam nepieciešamas aptuveni trīs minūtes, lai uzsiltu. Ļaujiet dzinējam pilnīgi uzsilt. Ja dzinēju nevar paātrināt pēc trīs minūtēm, sazinieties ar apkalpojošo izplatītāju. Dzinēju var palaist, bet tas darbojas tikai ar lieliem apgriezieniem un ar līdz pusei atvērtu pieplūdi. Ir nepieciešams iestatīt karburatoru. Sazinieties ar autorizētu servisa centru. Dzinējs nesasniedz pilnu jaudu, un/vai izdalās pārāk daudz dūmu.

daudzums divtaktu dzinējiem domātas eļļas.

2. Gaisa filtrs ir aizsērējis. 2. Iztīriet gaisa filtru. Skatīt sadaļu "Gaisa filtra tīrīšana" šajā

3. Pretdzirksteļu režģis ir aizsērējis. 3. Sazinieties ar autorizētu servisa centru.

Dzinējs sāk strādāt, griežas, bet nepārslēdzas tukšgaitā. Nepieciešams veikt karburatora tukšgaitas skrūves regulēšanu. Sazinieties ar autorizētu servisa centru. Aukla neiznāk no spoles. 1. Aukla sakususi kopā. 1. Iesmērējiet ar silikona aerosolu.

2. Uz spoles nav pietiekami daudz

ādiet vairāk auklas. Skatīt šīs rokasgrāmatas sadaļu "Auklas nomaiņa".

3. Aukla nodilusi pārāk īsa. 3. Izvelciet auklu pārmaiņus nospiežot un atlaižot uzsitamo pogu.

4. Aukla sapinusies uz spoles. 4. Noņemiet auklu no spoles un ietiniet atpakaļ. Skatīt šīs

rokasgrāmatas sadaļu "Auklas nomaiņa".

5. Dzinēja apgriezieni pārāk zemi. 5. Izlaidiet auklu pie maksimāliem apgriezieniem.

Zāle aptinusies ap ass korpusu un atsitiena galvu

1. Garas zāles griešana pie pašas

1. Pļaujiet garu zāli no augšas uz leju.

2. Izstrādājuma lietošana ar daļēji

2. Ierīci vienmēr darbiniet ar pilniem apgriezieniem.

Atsitiena poga ir grūti pagriežama Skrūvju vītnes ir netīras vai bojātas Iztī riet vītnes un ieeļļojiet ar smērvielu. Ja nav uzlabojumu, nomainiet atsitiena pogu. No trokšņu slāpētāja pil smērviela 1. Izstrādājuma lietošana ar daļēji atvērtu droseli

1. Ierīci vienmēr darbiniet ar pilniem apgriezieniem.

2. Smērviela/degvielas maisījums

2. Izmantojiet svaigu un pareizu sintētiskas 2-taktu smērvielas

3. Gaisa filtrs ir aizsērējis. 3. Iztīriet gaisa filtru saskaņā ar norādēm sadaļā KopšanaGEDIMŲ NUSTATYMAS

Nosauktais vibrācijas līmenis ir ticis izmērīts ar standarta pārbaudes metodi un var tikt izmantots, lai salīdzinātu vienu instrumentu ar citu. Nosauktā vibrācijas vērtība var tikt izmantota sākotnējās iedarbības novērtējumam. Elektroinstrumenta vibroemisija reālā darba laikā var atšķirties no norādītās kopējās vērtības atkarībā no veidiem, kā instruments tiek lietots. Nosakiet drošības pasākumus, lai sevi aizsargātu, balstoties uz saskares ilguma novērtējumu atbilstoši lietošanas apstākļiem, ņemot vērā visas lietošanas cikla daļas, tostarp laikus, kad instruments tiek izslēgts un kad tas darbojas tukšgaitā papildus darbināšanas laikam.

Papildus jebkādām likumiskajām tiesībām, kuras rodas, veicot pirkumu, izstrādājums tiek nodrošināts ar tālāk tekstā noteikto garantiju.

1. Garantijas periods patērētājiem ir 24 mēneši, tā atskaite tiek sākta

no datuma, kurā veikta izstrādājuma iegāde. Šim datumam jābūt dokumentētam rēķinā vai citā pirkumu apliecinošā dokumentā. Izstrādājums ir radīts un paredzēts tikai patērētāja privātai lietošanai. Saistībā ar iepriekšminēto, garantija netiek nodrošināta profesionālas vai komerciālas lietošanas gadījumā.

2. Pastāv iespēja pagarināt daļas no dārza instrumentu klāsta (Maiņstrāvas/

akumulatoru) garantiju ilgāk par iepriekš minēto periodu, izmantojot reģistrāciju interneta vietnē www.ryobitools.eu. Instrumenti, kas pakļauti garantijas perioda pagarināšanai, tiek skaidri apzīmēti veikalos un/vai uz iepakojuma un izstrādājumu komplektējošajā dokumentācijā. Gala lietotājam nepieciešams reģistrē tā iegādāto jauno instrumentu 30 dienu laikā no pirkuma datuma. Gala lietotājs var reģistrēties pagarinātajai garantijai savā mītnes valstī, ja tā minēta tiešsaistes reģistrācijas veidlapā, kurā šī iespēja ir aktīva. Bez tam, gala lietotājam ir jāsniedz piekrišana tiešsaistes ievadīšanai nepieciešamo datu glabāšanai un jāpiekrīt noteikumiem un nosacījumiem. Reģistrācijas apstiprinājums, kas tiek nosūtīts, izmantojot e-pastu, un rēķina oriģināls, kurā norādīts iegādes datums, kalpo kā pagarinātās garantijas apstiprinājums.

3. Garantija attiecas uz visiem izstrādājuma defektiem garantijas periodā, kas

saistīti ar ražošanas vai materiālu defektiem no pirkuma datuma. Šī garantija tiek ierobežota ar remontu un/vai nomaiņu un neietver jebkādas citas saistības, tajā skaitā, bet ne tikai, cēloņsakarīgos vai saistītos bojājumus. Garantija nav spēkā, ja izstrādājums ir nepareizi lietots, izmantots pretēji norādēm lietošanas rokasgrāmatā vai bijis nepareizi pieslēgts. Šī garantija netiek attiecināta uz: – jebkādiem izstrādājuma bojājumiem, kas radušies nepareizas uzturēšanas rezultātā – jebkuru izstrādājumu, kas ticis pārveidots vai mainīts – jebkuru izstrādājumu, kura oriģinālās identifikācijas (preču zīme, sērijas numurs) marķējums ir ticis nodzēsts, mainīts vai noņemts – jebkādiem bojājumiem, kuri radušies neievērojot norādes lietošanas rokasgrāmatā – jebkādam izstrādājumam bez CE sertifikācijas – jebkuram izstrādājumam, kura remontu mēģinājis veikt nekvalificēts personāls vai bez Techtronic Industries iepriekšējas autorizācijas. – jebkuram izstrādājumam, kurš bijis pieslēgts neatbilstošu parametru (strāvas, sprieguma, frekvences) sprieguma avotam – jebkuram izstrādājumam, kurš bijis izmantots ar nepareizu degvielas maisījumu (degviela, eļļa, eļļas procentuālais saturs) – jebkuriem bojājumiem, kuri radušies ārējas iedarbības (ķīmiskas, fiziskas, triecienu) vai vielu ietekmē – detaļu normāla lietošanas nodiluma rezultātā – nepareizas lietošanas vai instrumentu pārslodzes rezultātā – neapstiprinātu detaļu vai aprīkojuma lietošanas rezultātā – jebkādus periodiskus karburatoru regulēšanas darbus vai apkopes tīrīšanu – Komponentus (daļas un aksesuārus), kas pakļauti dabīgam nodilumam, ieskaitot, bet neaprobežojoties ar atisitiena pogām, piedziņas siksnām, sajūgiem, krūmu šķēru un pļaujmašīnu asmeņiem, uzkabēm, droseļu trosītēm, oglekļa sukām, elektrības vadiem, tapām, filca paplākšņiem, sakabes tapām, pūtēja ventilatoriem, pūtēja un sūkšanas caurulēm, savākšanas maisiem un siksnām, vadotņu plankām, zāģu ķēdēm, šļūtenēm, savienojumu uzgaļiem, izsmidzinātāja uzgaļiem, riteņiem, izsmidzinātāja caurulēm, iekšējām spolēm, ārējām spolēm, pļaušanas auklām, aizdedzes svecēm, gaisa filtriem, degvielas filtriem, mulčēšanas asmeņiem, utt.

4. Servisa nodrošināšanai, izstrādājums ir jānodod pilnvarotā RYOBI

servisa centrā, kas norādīts katrai valstij tālāk minētajā servisa centru adrešu sarakstā. Dažās valstīs jūsu vietējais RYOBI izplatītājs uzņemas izstrādājuma nosūtīšanu uz RYOBI servisa organizāciju. Nosūtot izstrādājumu uz RYOBI servisa centru, izstrādājuma jābūt droši iepakotam, tas nedrīkst saturēt bīstamas vielas kā degvielu, sūtījumam jābūt marķētam ar sūtītāja adresi un īsu kļūmes aprakstu.

5. Remonts/nomaiņa šīs garantijas ietvaros ir bezmaksas. Tas nerada

garantijas perioda pagarināšanu vai jaunu garantiju. Nomainītās daļas vai instrumentu kļūst par mūsu īpašumu. Dažās valstīs piegādes vai pasta izmaksas būs jāapmaksā sūtītājam. Jūsu likumiskās tiesības, kas nodibinās, iegādājoties instrumentu, paliek nemainīgas

6. Šī garantija ir spēkā Eiropas Kopienā, Šveicē, Islandē, Norvēģijā,

Lihtenšteinā, Turcijā un Krievijā. Ārpus šīm teritorijām, lūdzu, sazinieties ar jūsu pilnvaroto RYOBI izplatītāju, lai noteiktu, vai ir piemērojama cita garantija.

atbilst šādām Eiropas direktīvām un saskaņotajiem standartiem 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC saskaņā ar pēdējām izmaiņām 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Izmērītās skaņas jaudas līmenis: 111.3 dB(A) Garantētais skaņas intensitātes līmenis: 113 dB(A) Atbilstības novērtēšanas metode direktīvas 2000/14/EK V pielikumā labota 2005/88/EC. Floyd Jeffrey Nesom (BSME) Inženieru nodaļas vadītājs Winnenden, Dec. 9, 2016 Pilnvarots sastādīt tehnisko failu: Alexander Krug, Managing Director Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
