KÄYTTÖOHJE RBC31SBO RYOBI

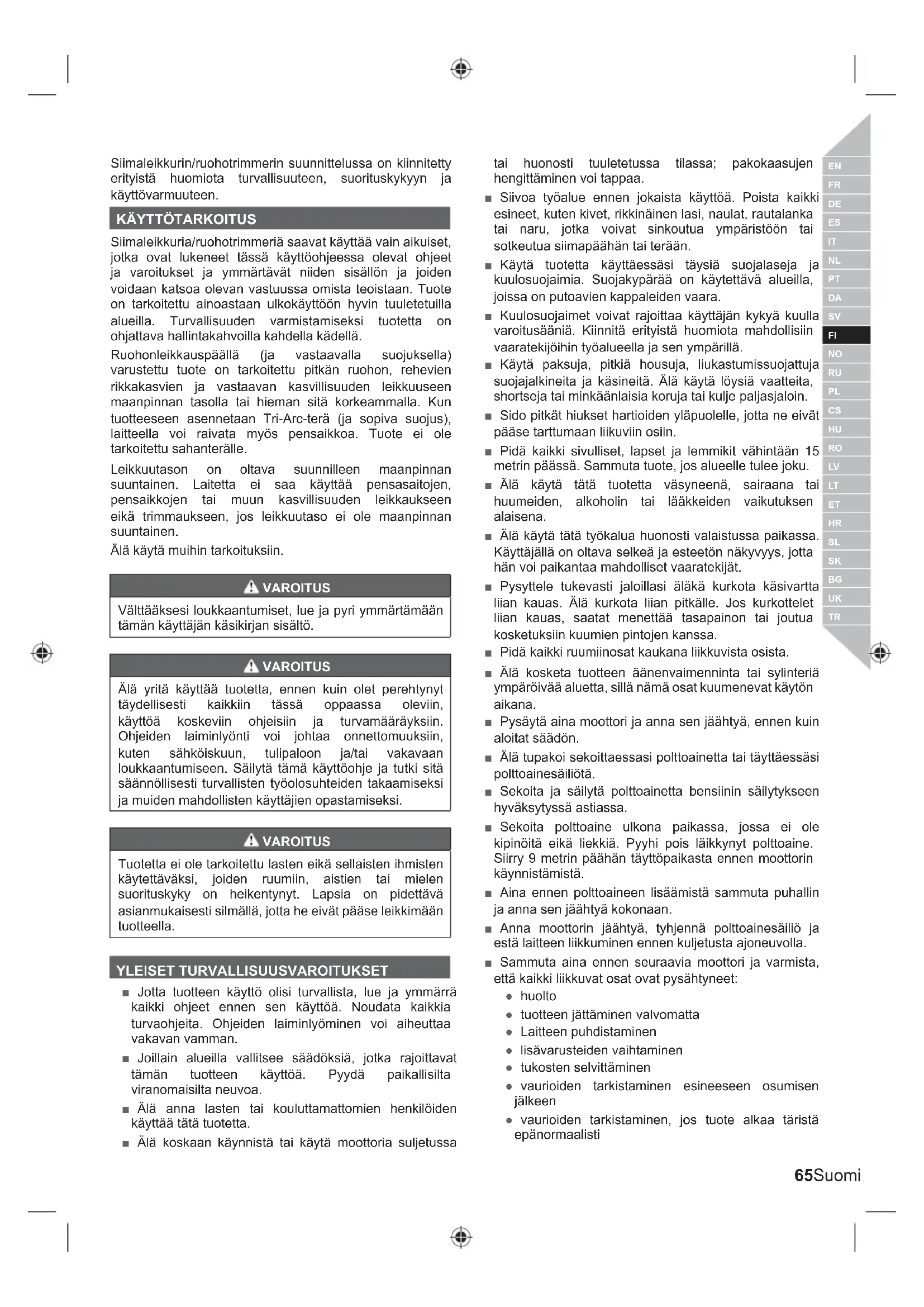

Siimaleikkurin/ruohotrimmerin suunnittelussa on kiinnitetty erityistä huomiota turvallisuuteen, suorituskykyyn ja käyttövarmuuteen.

KÄYTTÖTARKOITUS

Siimaleikkuria/ruohotrimmeriä saavat käyttää vain aikuiset, jotka ovat lukeneet tässä käyttöohjeessa olevat ohjeet ja varoitukset ja ymmärtävät niiden sisällön ja joiden voidaan katsoa olevan vastuussa omista teoistaan. Tuote on tarkoitettu ainoastaan ulkokäyttöön hyvin tuuletetuilla alueilla. Turvallisuuden varmistamiseksi tuotetta on ohjattava hallintakahvoilla kahdella kädellä.

Ruohonleikkauspäällä (ja vastaavalla suojuksella) varustettu tuote on tarkoitettu pitkän ruohon, rehevien rikkakasvien ja vastaavan kasvillisuuden leikkuuseen maanpinnan tasolla tai hieman sitä korkeammalla. Kun tuotteeseen asennetaan Tri-Arc-terä (ja sopiva suojus), laitteella voi raivata myös pensaikkoa. Tuote ei ole tarkoitettu sahanterälle.

Leikkuutason on oltava suunnilleen maanpinnan suuntainen. Laitetta ei saa käyttää pensasaitojen, pensaikkojen tai muun kasvillisuuden leikkaukseen eikä trimmaukseen, jos leikkuutaso ei ole maanpinnan suuntainen.

Älä käytä muihin tarkoituksiin.

VAROITUS

Välttääksesi loukkaantumiset, lue ja pyri ymmärtämään tämän käyttäjän käsikirjan sisältö.

VAROITUS

Älä yritä käyttää tuotetta, ennen kuin olet perehtynyt täydellisesti kaikkiin tässä oppaassa oleviin, käyttöä koskeviin ohjeisiin ja turvamääräyksiin. Ohjeiden laiminlyönti voi johtaa onnettomuuksiin, kuten sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä tämä käyttöohje ja tutki sitä säännöllisesti turvallisten työolosuhteiden takaamiseksi ja muiden mahdollisten käyttäjien opastamiseksi.

VAROITUS

Tuotetta ei ole tarkoitettu lasten eikä sellaisten ihmisten käytettäväksi, joiden ruumiin, aistien tai mielen suorituskyky on heikentynyt. Lapsia on pidettävä asianmukaisesti silmällä, jotta he eivät pääse leikkimään tuotteella.

YLEISET TURVALLISUUSVAROITUKSET

Jotta tuotteen käyttö olisi turvallista, lue ja ymmärrä kaikki ohjeet ennen sen käyttöä. Noudata kaikkia turvaohjeita. Ohjeiden laiminlyöminen voi aiheuttaa vakavan vamman.
■ Joillain alueilla vallitsee säädöksiä, jotka rajoittavat tämän tuotteen käyttöä. Pyydä paikallisilta viranomaisilta neuvoa.
- Älä anna lasten tai kouluttamattomien henkilöiden käyttää tätä tuotetta.
- Älä koskaan käynnistä tai käytä moottoria suljetussa

tai huonosti tuuletetussa tilassa; pakokaasujen hengittäminen voi tappaa.

■ Siivoa työalue ennen jokaista käyttöä. Poista kaikki esineet, kuten kivet, rikkinäinen lasi, naulat, rautalanka tai naru, jotka voivat sinkoutua ympäristöön tai sotkeutua siimapäähän tai terään.
Käytä tuotetta käyttäessäsi täysiä suojalaseja ja kuulosuojaimia. Suojakypärää on käytettävä alueilla, joissa on putoavien kappaleiden vaara.
- Kuulosuojaimet voivat rajoittaa käyttäjän kykyä kuulla varoitusääniä. Kiinnitä erityistä huomiota mahdollisiin vaaratekijöihin työalueella ja sen ympärillä.
Käytä paksuja, pitkiä housuja, liukastumissuojattuja suojajalkineita ja käsineitä. Älä käytä löysiä vaatteita, shortseja tai minkäänlaisia koruja tai kulje paljasjaloin.
■ Sido pitkät hiukset hartioiden yläpuolelle, jotta ne eivät pääse tarttumaan liikuviin osiin.
- Pidä kaikki sivulliset, lapset ja lemmikit vähintään 15 metrin päässä. Sammuta tuote, jos alueelle tulee joku.
- Älä käytä tätä tuotetta väsyneenä, sairaana tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.
- Älä käytä tätä työkalua huonosti valaistussa paikassa. Käyttäjällä on oltava selkeä ja esteetön näkyvyys, jotta hän voi paikantaa mahdolliset vaaratekijät.
Pysyttele tukevasti jaloillasi äläkä kurkota käsivartta liian kauas. Älä kurkota liian pitkälle. Jos kurkottelet liian kauas, saatat menettää tasapainon tai joutua kosketuksiin kuumien pintojen kanssa.
- Pidä kaikki ruumiinosat kaukana liikkuvista osista.
- Älä kosketa tuotteen äänenvaimenninta tai sylinteriä ympäröivää aluetta, sillä nämä osat kuumenevat käytön aikana.
■ Pysäytä aina moottori ja anna sen jäähtyä, ennen kuin aloitat säädön.
- Älä tupakoi sekoittaessasi polttoainetta tai täyttäessäsi polttoainesäiliötä.
■ Sekoita ja säilytä polttoainetta bensiinin säilytykseen hyväksytyssä astiassa.
■ Sekoita polttoaine ulkona paikassa, jossa ei ole kipinöitä eikä liekkiä. Pyyhi pois läikkynyt polttoaine. Siirry 9 metrin päähän täyttöpaikasta ennen moottorin käynnistämistä.
- Aina ennen polttoaineen lisäämistä sammuta puhallin ja anna sen jäähtyä kokonaan.
■ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja estä laitteen liikkuminen ennen kuljetusta ajoneuvolla.
■ Sammuta aina ennen seuraavia moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet:

- huolto

- tuotteen jättäminen valvomatta

• Laitteen puhdistaminen

• lisävarusteiden vaihtaminen

• tukosten selvittäminen

- vaurioiden tarkistaminen esineeseen osumisen jälkeen

- vaurioiden tarkistaminen, jos tuote alkaa täristä epänormaalisti

• huolto
  • terän irrotus
  • terän asennus

VAROITUS

Älä käytä koskaan leikkureita tai lisälaitteita, joita Ryobi ei ole esitellyt tässä käyttöoppaassa. Tämä käsittää moniosaisten metallisten pyörivien ketjujen ja varstaterien käytön. Nämä rikkoutuvat helposti käytössä ja voivat vahingoittaa käyttäjää tai lähellä olevia vakavasti.

VAROITUS

Tarkastaminen pudottamisen ja muiden iskujen jälkeen Tarkista tuote huolella ja paikanna kaikki vauriot ja viat. Valtuutetun huoltopisteen on korjattava tai vaihdettava vioittuneet osat asianmukaisesti.

Vaihda siimapää, jos se on halkeillut, lohkeillut tai vioittunut millään tavoin. Varmista, että siimapää on asianmukaisesti asennettu ja tukevasti kiinni. Muutoin seurauksena voi olla vakava loukkaantuminen.
■ Vältä käyttöä märällä ruoholla.
- Älä kävele takaperin tuotetta käyttäessäsi.
■ Kävele, älä koskaan juokse.
- Katkaisulaitteen suojukseen asennettu pieni terä on tarkoitettu katkaisemaan uusi ulos tullut siima oikeaan pituuteen käyttöturvallisuuden ja optimaalisen suorituskyvyn varmistamiseksi. Se on erittäin terävä; älä kosketa sitä varsinkaan laitteen puhdistamisen aikana.
- Pidä aina huoli siitä, että tuuletusaukoissa ei ole roskia.
Tarkista ennen käyttöä ja aina iskun jälkeen, että laitteessa ei ole vioittuneita osia. Tarkista leikkuuosa lohkeamien ja muiden vaurioiden varalta. Valtuutetun huoltopisteen on korjattava tai vaihdettava viallinen kytkin tai muu vahingoittunut osa asianmukaisesti.
■ Tarkista, että leikkuupää on asennettu asianmukaisesti ja tukevasti.
■ Varmista, että kaikki suojukset, ohjauslevyt, kahvat, pultit ja kiinnittimet ovat kunnolla ja turvallisesti kiinnitettyjä.
- Älä muokkaa tuotetta millään tapaa. Se voi lisätä omaa ja muiden tapaturmavaaraa.
- Käytä leikkuupäässä vain valmistajan toimittamaa vaihtosiimaa. Älä käytä muita leikkuuvälineitä.
- Älä koskaan käytä tuotetta, jos katkaisulaitteen suojus ei ole paikallaan tai se ei ole hyväkuntoinen.
- Pidä molemmista kahvoista tiukasti kiinni leikkuun aikana. Pidä siimapää vyötärön alapuolella. Älä koskaan leikkaa siimapään ollessa yli 76 cm maanpinnan yläpuolella.

SIIMALEIKKURIN TURVAVAROITUKSET

■ Yllä olevien määräysten lisäksi on noudatettava näitä lisäohjeita, kun tuotetta käytetään raivaussahana.

■ Terien reunat ovat teräviä ja siksi terien asennuksen tai irrotuksen yhteydessä on käytettävä tukevia käsineitä.
- Älä yritä koskettaa tai pysäyttää terää sen pyöriessä.
Liikkuva terä voi aiheuttaa vakavia vammoja. Pidä tuote hallinnassasi molemmilla käsikahvoilla, kunnes terän pyöriminen on loppunut täysin.
■ Vaihda vioittuneet terät. Varmista ennen käyttöä, että asensit terän oikein ja tukevasti.
Käytä ainoastaan valmistajan Tri-Arc-varaterää. Älä käytä muita leikkuuvälineitä.
- Älä koskaan leikkaa materiaalia, jonka halkaisija ylittää 13 mm.
■ Raivaussahassa on valjaat. Säädä valjaat huolellisesti, jotta ne istuvat mukavasti ja auttavat kannattamaan tuotteen painoa oikealla puolellasi.
■ Paikanna pikavapautusmekanismi ja harjoittele sen käyttöä ennen kuin alat käyttää laitetta. Sen asianmukainen käyttö voi hätätilanteessa estää vakavan loukkaantumisen. Älä koskaan käytä vaatteita valjaiden päällä tai muutoin estä pikavapautusmekanismin käyttöä.
■ Peitä terä teränsuojuksella ennen yksikön varastointia sekä kuljetuksen ajaksi. Irrota teräsuojus aina ennen laitteen käyttöä. Jos suojusta ei irroteta, se saattaa singota laitteesta terän alkaessa pyöriä.
- Ole erittäin varovainen käyttäessäsi tuotteen terää. Jos terä koskettaa kappaletta, jota se ei voi leikata, se potkaisee takaisin. Tämä voi saada terän pysähtymään hetkeksi ja "työntämään" laitetta poispäin kappaleesta, johon se osui. Tämä reaktio voi olla niin voimakas, että laite riistäytyy käyttäjän hallinnasta. Tällainen takapotku saattaa tapahtua varoittamatta, jos terä juuttuu, jumittuu tai takertuu. Tämä tapahtuu todennäköisimmin paikassa, jossa leikkauskohdetta on vaikea nähdä.
Jotta leikkuu olisi helppoa ja turvallista, leikkaa ruohoja oikealta vasemmalle. Tämä minimoi takapotkun, jos terä törmää odottamatta kappaleeseen tai kantoon. Tuotteen hallintaan on aina käytettävä kahta kättä.

KOKOONPANO

PAKKAUKSEN PURKAMINEN

Katso sivu 181 - 182.

Tämä laite on koottava.

■ Poista työkalu ja kaikki lisävarusteet varovasti pakkauksesta. Tarkista, että laatikko sisältää kaikki pakkauslistan osat.
Tarkasta työkalu huolellisesti varmistautuaksesi siitä, ettei mitään ole rikkoutunut tai vaurioitunut kuljetuksen aikana.

VAROITUS

Jos osia puuttuu, älä käytä työkalua ennen, kuin olet hankkinut puuttuvan osan. Muutoin seurauksena voi olla vakava loukkaantuminen.

SÄÄDÄ KANTOVALJAIDEN KIINNITIN

Katso sivu 185/189.

Säädä ripustinhihna itsellesi mukavaan ja tasapainoiseen

asentoon siten, että terä tai leikkuri ovat välillä 100-300 mm maanpinnasta.

VALJAIDEN KÄYTTÄMINEN

Katso sivu 185/189.

HUOMAUTUS: Pidä aina valjaita, kun käytät tuotetta.

HUOMAUTUS: Tarvittaessa tuotteen voi irrottaa valjaista nopeasti vetämällä voimakkaasti pikavapautuskielekkeestä.

REELEASY™ -NURMIKKOTRIMMERIPÄÄN JA TRI-ARC™ -TERÄN KÄYTTÄMINEN

■ Kun käytössä on ReelEasy™-nurmikkotrimmeripää, teränsuojuksessa pitää olla ruohonohjain. (Katso sivu 203).

Kun käytät Tri-Arc™-terää, ruohonohjaimen on oltava irti teränsuojuksesta. (Katso sivu 202).

VAROITUS

Irrota aina vaihdinakselin lukitustappi ennen moottorin käynnistämistä (ks. sivu 185, vaihe 4)

KÄYTTÖ

POLTTOAINE JA POLTTOAINEEN LISÄÄMINEN

Katso sivu 184.

• Käsittele polttoainetta aina varoen; sen syttyy erittäin helposti.
  Tämä tuote käy 2-tahtimoottorilla, johon tarvitaan esisekoitetun bensiinin ja 2-tahtimoottorin öljyn seos. Sekoita lyijytön bensiini ja 2-tahtimoottorin öljy puhtaassa bensiinille hyväksytyssä astiassa.
  Tämä moottori on sertifioitu toimimaan lyijyttömällä bensiinillä, joka on tarkoitettu autojen käyttöön ja jonka oktaaniarvo on 91 ([R + M]/2) tai korkeampi.
• Älä käytä minkäänlaista esisekoitettua bensiiniä/öljyä huoltoasemilta.
• Käytä yksinomaan syntetistä 2-tahtiöljyä. Älä käytä auton voiteluainetta tai perämoottorin 2-tahtiöljyä.
  ■ Sekoita 2 % synteettistä kaksitahtivoiteluöljyä bensiiniin. Tämä on suhteessa 50:1.
  ■ Sekoita polttoaine hyvin ja joka kerta ennen sitä lisättäessä.
  ■ Sekoita pienissä erissä. Älä sekoita suurempia määriä kuin mitä voit käyttää 30 päivän aikana. Suosittelemme myös polttoaineen stabilointiainetta sisältävän synteettisen 2-tahtiöljyn käyttöä.

SÄILIÖN TÄYTTÄMINEN

■ Puhdista polttoainesäilion tulpan ympärillä oleva pinta saastumisen estämiseksi.
- Irrota polttoainesäiliön tulppa hitaasti paineen vapauttamiseksi ja estääksesi polttoaineen pääsyn ulos tulpan ympäriltä.
■ Kaada polttoaineseosta varovasti säiliöön. Vältä läikyttämästä.
■ Ennen polttoainesäiliön tulpan asettamista takaisin paikoilleen, puhdista ja tarkasta tiivisterengas.
■ Kierrä polttoainesäilion tulppa heti takaisin paikoilleen

ja kiristä käsin. Pyyhi pois läikkynyt polttoaine. Siirry 9 metrin (30 jalan) päähän täyttöpaikasta ennen moottorin käynnistämistä.

MOOTTORIN KÄYNNISTYS SÄHKÖKÄYNNISTIMELLÄ (LISÄVARUSTE):

Katso Kuva 196 - 201.

VAROITUS

Käytä vain Ryobi OES18 -sähkökäynnistintä. Muun tyyppisen käynnistimen käyttö voi vaurioittaa moottoria ja aiheuttaa vakavan henkilövamman.

VAROITUS

Ennen kuin käytät sähkökäynnistintä tuotteen käynnistämiseen, perehdy huolellisesti OES18 -sähkökäynnistimen käyttöoppaaseen väarien käyttötapojen ja vakavan henkilövamman välttämiseksi.

• Pidä eristetty akseli vasemmassa kädessäsi ja työnnä oikealla kädelläsi käynnistimen terän akseli moottorin akselin reikään. Muutoin moottori ei käynnisty.
  ■ Varmista, että käynnistysosa on kytkeytynyt asianmukaisesti.

HUOMAUTUS: Sähkökäynnistimessä on turvalukitustoiminto. Älä pidä kytkinpainiketta painettuna, kun asetat sähkökäynnistimen akselin moottorissa olevaan akselin aukkoon. Käynnistin ei toimi, jos sähkökäynnistin ei ole asianmukaisesti kytkettynä.

NURMIKKOTRIMMERIN KÄYTTÄMINEN

Katso sivu 189.

RBC31SESO: Pidä tuotteesta kiinni takakahvasta oikealla kädellä ja etukahvasta vasemmalla kädellä.

RBC31SBO: Pitele tuotetta oikealla kädellä liipaisinkahvasta ja vasemmalla kädellä vasemmasta kahvasta.

■ Otteen on oltava käytön aikana tukeva.
■ Tuotetta on pidettävä mukavassa asennossa liipaisinkahva suunnilleen lantion korkeudella.
- Käytä laitetta aina täydellä kaasulla. Pitkäaikainen leikkuu osittaisella kaasulla saa voiteluaineen tihkumaan äänenvaimentimeen.
■ Leikkaa pitkä ruoho ylhäältä alas, jotta ruoho ei pääse kietoutumaan akselin kotelon ja siimapään ympärille, eikä laite pääse ylikuumenemaan.
Jos leikkuuvälineisiin kiertyy ruohoa tai roskaa, sammuta moottori. Suojaa kädet vahvoilla käsineillä terävän terän viiltoja vastaan ja poista roskat huolellisesti.
- Älä työnnä leikkuupäätä ruohikon sisään. Liikuta puolelta toiselle. Kunkin pyyhkäisyn lopussa siirrä leikkuupäätä eteenpäin.
- Pidä tuote kallistettuna leikkuualuetta kohden.
- Älä käytä sähkötyökalua kosteissa ja märissä tiloissa tai sateessa.
■ Leikkaa siiman kärjellä; älä pakota siimapäätä leikkaamattomaan ruohoon.

■ Lanka-aidat ja säleaidat lisäävät siiman kulumista ja voivat katkoa sitä. Kivi- ja tiiliseinät, pientareet ja puu voivat kuluttaa siimaa nopeasti.

Vältä puita ja pensaita. Kaarna, puulistat, metallipäällyste ja aidan tolpat voivat helposti vahingoittua siiman takia.

PENSASLEIKKURIN KÄYTTÖ

Katso sivu 192.

Takaisinpotkun vaaran vähentäminen: Älä työnnä leikkuupäätä katkaistavan materiaalin sisään. Liikuta päätä oikealta vasemmalle tasaisin pyyhkäisyin. Uuden pyyhkäisyn alussa siirrä leikkuupäätä hieman eteenpäin.

RBC31SESO: Pidä tuotteesta kiinni takakahvasta oikealla kädellä ja etukahvasta vasemmalla kädellä.

RBC31SBO: Pitele tuotetta oikealla kädellä liipaisinkahvasta ja vasemmalla kädellä vasemmasta kahvasta.

■ Tuotetta on pidettävä mukavassa asennossa liipaisinkahva suunnilleen lantion korkeudella.
Säilytä ote ja seiso tukevasti. Aseta itsesi siten, että leikkuuterän takapotkureaktio ei saa sinua horjahtamaan.
■ Säädä hihnaripustin mukavaan asentoon.
- Ole erittäin varovainen käyttäessäsi tuotteen terää. Jos terä koskettaa kappaletta, jota se ei voi leikata, se potkaisee takaisin. Tämä voi saada terän pysähtymään hetkeksi ja "työntämään" laitetta poispäin kappaleesta, johon se osui. Tämä reaktio voi olla niin voimakas, että laite riistäytyy käyttäjän hallinnasta. Tällainen takapotku saattaa tapahtua varoittamatta, jos terä juuttuu, jumittuu tai takertuu. Tämä tapahtuu todennäköisimmin paikassa, jossa leikkauskohdetta on vaikea nähdä. Jotta leikkuu olisi helppoa ja turvallista, leikkaa ruohoja oikealta vasemmalle. Tämä minimoi takapotkun, jos terä törmää odottamatta kappaleeseen tai kantoon.

KULJETUS JA VARASTOITAESSA

■ Sammuta tuote ja anna sen jäähtyä riittävästi ennen varastointia tai kuljetusta.
■ Puhdista laitteesta kaikki vieraat materiaalit.
■ Jos asennettuna on leikkuuterä, aseta sen teräsuojus paikalleen.
Tyhjennä kaikki polttoaine säiliöstä bensiiniä varten hyväksyttyyn astiaan. Muista asettaa polttoainesäiliön korkki paikalleen ja kiristä se huolellisesti.
Anna moottorin käydä, kunnes se pysähtyy. Tämä poistaa kaiken polttoaineen, joka voi väljähtyä ja jättää polttoainejärjestelmään lakkaa ja kumia.
- Varastoi laite viileään, kuivaan ja hyvin tuuletettuun paikkaan, jossa lapset eivät pääse siihen käsiksi. Pidä poissa syövyttäviltä aineilta kuten puutarhakemikaaleilta ja jäänsulatussuolalta. Älä säilytä ulkona.
- Kiinnitä tuote kuljetettaessa siten, että se ei pääse liikkumaan tai kaatumaan, jotta vältytä loukkaantumisilta ja vaurioilta.
- Älä koskaan kanna tai kuljeta tuotetta sen ollessa käynnissä.

Noudata kaikkia kansallisia ja paikallisia bensiinin turvallista säilytystä ja käsittelyä koskevia määräyksiä. Ylimääräinen polttoaine sopii käytettäväksi muissa 2-tahtimoottorilaitteissa.

LYHYTAIKAINEN

■ Sammuta moottori ja anna sen jäähtyä ennen varastointia.
■ Puhdista laitteesta kaikki vieraat materiaalit.
- Varastoi laite viileään, kuivaan ja hyvin tuuletettuun paikkaan, jossa lapset eivät pääse siihen käsiksi.
■ Pidä poissa syövyttäviltä aineilta kuten puutarhakemikaaleilta ja jäänsulatussuolalta.
- Älä säilytä ulkona.

HUOLTO

VAROITUS

Käytä ainoastaan alkuperäisiä valmistajan tuottamia varaosia, lisälaitteita ja lisävarusteita. Tämän noudattamatta jättäminen voi johtaa loukkaantumiseen ja huonoon tulokseen ja voi mitätöidä takuun.

VAROITUS

Leikkuuosa ei saa pyöriä tyhjäkäynnin aikana. Jos näin ei ole, kytkintä tulee säätää tai laite on vietävä välittömästi pätevään huoltoon.

VAROITUS

Vuotava polttoainesäiliön korkki merkitsee tulipalon vaaraa, ja se on vaihdettava välittömästi.

VAROITUS

Huomaa, että terämutteri on nyloc-mutteri, joka on kertakäyttöinen. Älä käytä nyloc-mutteria uudelleen. Kun asennat/uudelleenasennat, käytä aina uutta nyloc-mutteria. Ohjeiden laiminlyöminen voi aiheuttaa vakavan vamman.

VAROITUS

Varmista, että mutterin vääntömomentti ≥ 25 Nm asentaessasi terää. Ohjeiden laiminlyöminen voi aiheuttaa vakavan vamman. (ks. sivu 202, vaihe 4)

■ Sammuta aina moottori ja anna sen jäähtyä ennen huoltotoimia.
■ Voit tehdä tässä käyttöoppaassa kuvattuja säätöjä ja korjauksia. Jos laite vaatii muuta huoltoa, vie se valtuutettuun huoltopisteeseen.
- Epäasianmukaisesta huollosta voi syntyä ylimääräisiä hiilijäämiä, mikä heikentää suorituskykyä ja saa äänenvaimentimesta vuotamaan mustaa öljyä.
■ Käytä vaihtosiimana ainoastaan nailonsiimaa, jonka

läpimitta vastaa tämän käsikirjan teknisten tietojen taulukkoa.

■ Kun pidennät siimaa, palauta laite aina normaaliin käyttöasentoon ennen sen käynnistystä. Puhdista tuote aina käytön jälkeen pehmeällä ja kuivalla liinalla.
■ Varmista, että kaikki suojukset, hihnat, ohjauslevyt ja kädensijat on kiinnitetty tukevasti, jotta vältyt loukkaantumisvaaralta.

POLTTOAINESEKOITUKSEN MÄÄRÄ

Varmista, että kiinnitin on kunnolla kiinni	Ennen jokaista käyttöä
Tarkasta, Leikkuuosa ei saa pyöriä tyhjäkäynnin aikana.2	Ennen jokaista käyttöä
Tarkista polttoaineletku Ennen	jokaista käyttöä
Tarkasta kaikki letkulitännät Ennen jokaista käyttöä
Puhdista polttoainesäiliö ja suodatin1	Joka 3. kuukausi tai 50 käyttötunnin jälkeen
Vaihda polttoaineensuodatin uuteen1	Kerran vuodessa tai 300 käyttötunnin jälkeen
Tarkista polttoainesäiliön korkki tai polttoainesäiliön huohotusventtiili (jos sellaista on) vuotojen varalta	Ennen jokaista käyttöä
Puhdista ilmansuodatin. 25 tunnin välein
Vaihda ilmansuodatin	Kerran vuodessa tai 300 käyttötunnin jälkeen
Puhdista tai säädä sytytystulppa	Joka 6. kuukausi tai 100 käyttötunnin jälkeen
Vaihda polttoaineensuodatin uuteen	Kerran vuodessa tai 300 käyttötunnin jälkeen
Puhdista kipinäsuojus 25 tunnin välein
Vaihda kipinänsammutin uuteen.	Kerran vuodessa tai 300 käyttötunnin jälkeen
Pakoaukon ja äänenvaimentimen puhdistaminen	25 tunnin välein

1 Vain valtuutetun huoltoliikkeen tulisi hoitaa nämä kohdat.

2 Jos näin ei ole, ota yhteyttä valtuutettuun huoltopalveluun korjausta tai säätöä varten.

KÄYTTÖÖN LIITTYVÄT RISKIT

Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen:

■ Leikkuuterän koskettaminen.
– Varmista, että teräsuojukset kiinnitetään aina, kun tuotteen käyttö päätetään. Pidä kädet ja jalat aina kaukana teristä.
■ Tärinän aiheuttama vamma.

– Käytä aina työhön sopivaa laitetta, käytä nimettyjä kahvoja ja rajoita työaikaa sekä altistumista.

■ Melulle altistumisesta aiheutunut kuulovamma.
– Käytä suojalaseja ja rajoita altistumista.
■ Silmävamma sinkoilevien roskien takia.
– Käytä aina suojalaseja.
■ Putoavien kappaleiden vaara
– Jos työssä on putoavien esineiden, esim. oksien vaara, käytä päänsuojainta.

Raivaussaha saattaa potkaista takaisin käytön aikana. Hallitse tuotetta aina siinä olevilla käsikahvoilla käyttämällä molempia käsiä. Ehkäise takapotkujen vaaraa perehtymällä muualla tässä käyttöoppaassa annettuihin ohjeisiin.

RISKIEN VÄHENTÄMINEN

Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud's Syndromen (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, turtuus ja sormien kalpeneminen, yleensä kylmässä ilmassa. Perinnölliset tekijät, kylmyys ja kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti:

• Pidä itsesi lämpimänä kylmällä säällä. Käytä tuotteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud's Syndromen (Raunaudin oireiden) ilmenemisessä.
• Harjoita kunkin käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyisi.
  ■ Varmista ennen laitteen käynnistystä, että se on oikeassa työasennossa.
  ■ Rajoita päivittäisen tärinän määrä. Pidä työn aikana säännöllisesti taukoja.

Jos mitään yllä mainittuja oireita ilmenee, lopeta heti laitteen käyttö ja kerro oireista lääkärille.

VAROITUS

Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja.

TUNNE TUOTTEESI

1. Käynnistyskahva
2. Polttoainesäilion korkki
3. RBC31SBO: Kahva
4. RBC31SBO: Vetoakseli
5. Teräsuojain
6. Ruohonohjain
7. Nailonmutteri
8. Terän aluslaatta
9. Kuppivälilevy
10. Teränsuoja
11. Tri-Arc-terä
12. Ylälangan kotelo
13. Kela
14. Nuppi

15. Alalangan kotelo

16. Leikkuusiima

17. RBC31SBO: Kaasuttimen interlock
18. RBC31SBO: Kaasuliipaisin
19. Katkaisin
20. RBC31SBO: Kaasun lukitus
21. Hihnan ripustin
22. RBC31SESO: Alavarsi
23. RBC31SESO: Nuppi
24. RBC31SESO: Ylävarsi
25. RBC31SESO: Etukädensija
26. RBC31SESO: Kaasuliipaisin
27. RBC31SESO: Kaasun lukitus

TUOTTEESSA OLEVAT SYMBOLIT

Varoitus

Lue ja ymmärrä kaikki ohjeet ennen tuotteen käyttöä ja noudata kaikkia varoituksia ja turvallisuusohjeita.

Käytä suojalaseja, kuulosuojaimia ja kypärää

Käytä tätä tuotetta käyttäessäsi luisumattomia turvajalkineita.

Käytä luisumattomia raskaan käytön käsineitä.

Varo sinkoutuneita ja muita lentäviä esineitä. Pidä kaikki sivulliset vähintään 15 metrin päässä toiminta-alueelta – erityisesti lapset ja lemmikit.

Tätä tuotetta ei ole tarkoitettu käytettäväksi hammastetun terän kanssa.

Vähennä loukkaantumisen ja rikkoutumisen riskiä olemalla koskettamatta mitään kuumaa pintaa.

Pidä kädet kaukana teristä.

Taattu äänenteho

Käyntiasento

Aseta rikastinvipu asentoon "FULL".

Aseta rikastinvipu asentoon "HALF".

Odotusaika 10 sekuntia

RIKASTUS

Paina pumppauspalloa 10 kertaa.

Vedä käynnistysköyttä

Käynnistä laite/käytä laitetta puristamalla kaasuliipaisinta.

Lukitse kaasu paikoilleen painamalla kaasuttimen interlock-painiketta.

Käytä lyijytöntä autoille tarkoitettua, vähintään 91 ([R+M]/2) oktaanin bensiiniä.

Käytä ilmajäähdytteisissä moottoreissa kaksitahtiöljyä.

Sekoita polttoaine huolella ja aina ennen tankkausta.

Kylmän moottorin käynnistys käsin

Kuuman moottorin käynnistys käsin

Kylmän moottorin käynnistys sähkökäynnistimellä

Kuuman moottorin käynnistys sähkökäynnistimellä

Suora akseli -symboli: Kun siimakelaa kiinnitetään leikkuriin, käyttäjän on nähtävä tämä symboli.

Tri-Arc-terä sopii tälle laitteelle ja soveltuu rehevien rikkaruohojen ja viiniköynnöksen leikkaamiseen.

Varo terän iskua

Leikkuulaitteen akselin kiertosuunta ja maksiminopeus.

Vedä

Pikavapautuskieleke

Tämä työkalu on sen EU-maan kaikkien sääntömääräisten standardien mukainen, josta se on ostettu.

EurAsian-vaatimustenmukaisuusmerkki

Ukrainalainen

säädöstenmukaisuusmerkintä

Seuraavat signaalisanat ja merkitykset on tarkoitettu selittämään tähän tuotteeseen liittyviä riskin tasoja.

VAARA

Ilmaisee välitöntä vaaratilannetta, joka ellei sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS

Ilmaisee potentiaalisen vaaratilanteen, joka ellei

sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen.

HUOMAUTUS

Ilmaisee potentiaalisen vaaratilanteen, joka ellei sitä vältetä, saattaa johtaa pienempään tai keskivaikeaan loukkaantumiseen.

HUOMAUTUS

Ilman turvallisuusvaroitussymbolia

Ilmoittaa tilanteesta, jossa omaisuutta saattaa vaurioitua.

TÄMÄN KÄSIKIRJAN SYMBOLIT

Huom

Varoitus

Ongelma Mahdollinen syy Ratkaisu
Moottori ei käynnisty	1. Ei kipinää.	1. Buji hasar görmüş olabilir. Irrota se ja tarkasta lian ja halkeamien varalta. Vaihda tilalle uusi sytytystulppa.
	2. Ei polttoainetta 2. Paina rikastimen kupua, kunnes kupu on täynnä polttoainetta. Jos kupu ei täyty, poltoaineen pääsyöttöjärjestelmä on tukossa. Ota yhteys valtuutettuun huoltoon. Jos rikastimen kupu täyttyy, moottori saattaa olla kastunut. Jatka seuraavaan kohtaan.
	3. Moottorissa on liikaa polttoainetta.	3. Poista sytytystulppa. Käännä laitetta, jotta sytytystulpan reikä kohdistuu maahan. Siirrä rikastimen osoitin asentoon ja vedä käynnistimestä 10 - 15 kertaa. Tämä poistaa ylimääräisen polttoaineen moottorista. Tyhjennä tuotteesta polttoaine. Puhdista sytytystulppa ja asenna se takaisin. Puhdista läikkynyt polttoaine ja siirry vähintään 9 m kauemmaksi ennen käynnistämistä. Vedä käynnistyskahvasta kolme kertaa rikastimen osoittimen ollessa asennossa . Jos moottori ei käynnisty, käännä kuristimen valitsin asentoon ja käynnistä sitten uudelleen normaalisti. Jos moottori ei vieläkäänkäynnisty, toista toimenpide uudella sytytystulpalla.
	4. Käynnistysköyttä on nyt raskaampi vetää kuin uutena	4. Ota yhteys valtuutettuun huoltoon.
	5. Vanha polttoaine. 5. Käytä ainoastaan suositellun öljyn kanssa sekoitettua tuoretta polttoainetta. Yli 30 päivää vanha polttoaine saattaa estää laitteen käynnistymisen.
Moottori käynnisty, mutta ei kiihdy. Moottori käynnisty, mutta käy vain korkeilla kierroksilla rikastimen ollessa puolessa välissä.	Mottori tarvitsee noin kolme minuuttia lämmetäkseen.	Anna moottorin lämmetä täydellisesti. Jos moottorin kierroksia ei saa nopeammiksi kolmen minuutin jälkeen, ota yhteyttä huoltoliikkeeseen.
Moottori käynnisty, mutta käy vain korkeilla kierroksilla rikastimen ollessa puolessa välissä.	Kaasutin tarvitsee säätöä. Ota yhteys valtuutettuun huoltoon.
Moottori ei pääse täyteen nopeuteen ja/tai savuttaa normaalia enemmän.	1. Tarkista öljypolttoaineseos. 1. Käytä tuoretta polttoainetta ja oikeaa 2-tahtimoottoriöljyn seosta.
	2. Ilmansuodatin on likainen.	2. Puhdista ilmansuodatin. Katso lisätietoa tämän käyttöoppaan osiosta "Ilmansuodaltimen puhdistaminen".
	3. Kipinöitä pidättävä verkko on likainen.	3. Ota yhteys valtuutettuun huoltoon.
Moottori käynnisty, käy ja kiihtyy, mutta ei käy tyhjäkäynnillä.	Kaasuttimen joutokäyntiruuvia on säädettävä.	Ota yhteys valtuutettuun huoltoon.
Sliiman syöttö ei toimi.	1. Sliima on juuttunut itseensä.	1. Voitele silikonisuihkeella.
	2. Kelassa ei ole tarpeeksi siimaa.	2. Asenna lisää siimaa. Katso tämän oppaan kohta "Siiman vaihto".
	3. Sliima on kulunut liian lyhyeksi.	3. Vedä siimoja ja samaan aikaan vuorotellen paina puskupäätä alas ja vapauta sitä.
	4. Sliima on sekaisin kelalla.	4. Irrota siima kelasta ja kiedo se uudelleen. Katso tämän oppaan kohla "Siiman vaihto".
	5. Moottori käy liian hitaasti.	5. Etene leikkuulinjassa täydellä kaasulla.
Ruoho kiertyy akselikotelon ja puskupään ympärille	1. Korkean ruohon leikkaaminen maan tasolla	1. Katkaise korkeaa ruohoa ylhäältä alaspäin.
	2. Laitteen käyttö pienellä kaasulla	2. Käytä laitetta aina täydellä kaasulla.
Puskunupin kääntäminen on vaikeaa	Ruvvikierteet ovat likaisia tai vaurioituneita	Puhdista kierteet ja voitele rasvalla. Ellei tapahdu parannusta, vaihda puskunuppi.
Voiteluainetta tippuu äänenvaimentimesta	1. Laitteen käyttö pienellä kaasulla	1. Käytä laitetta aina täydellä kaasulla.
	2. Voiteluaine/polttoaineseos on likaista	2. Käytä tuoretta polttoainetta ja oikeaa synteettistä 2-tahtista voiteluaineseosta.
	3. Ilmansuodatin on likainen. 3. Puhdista ilmansuodatin osassa Huolto olevan ohjeen mukaisesti

FEILS∅KING

DERSOM IKKE DISSE L∅SNINGENE L∅SER PROBLEMET MÅ ET AUTORISERT SERVICESENTER KONTAKTES.

Ilmoitettu tärinäarvo on mitattu tavallisin testimenetelmin, ja sitä voidaan käyttää verrattaessa laitetta toiseen.

Ilmoitettua tärinäarvoa voidaan käyttää arvioitaessa tärinävaikutusta.

Sähkötyökalun todellisen käytön aikainen tärinä saattaa poiketa ilmoitetusta kokonaisarvosta, laitteen käyttötavasta riippuen.

Määritä käyttäjän suojakeinot, jotka perustuvat todellisten käyttöolosuhteiden tärinävaikutusarvioon, ottaen huomioon kaikki käyttöjakson osat, kuten ajan, jonka laite on sammuksissa ja käy tyhjäkäynnillä, varsinaisen sahausajan lisäksi.

PL Poziom drgań

OSTRZEŻENIE

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.

2. Joidenkin puutarhatyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www. ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/ tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.

3. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

-virheellisestä huollosta johtuvia vaurioita

-muunnettua tai muutettua tuotetta

-tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on turmeltu, muutettu tai poistettu

-tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita

-ei-CE-tuotetta

- tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

- tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)

- tuotetta, jossa on käytetty väärää polttoaineseosta (polttoaine, öljy, öljyprosentti)

- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

-normaaleja kuluvia varaosia

-virheellistä käyttöä, työkalun ylikuormitusta

-ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

-Kaasutinten säännöllistä säätöä tai ylläpitävää puhdistusta

- Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät puskunupit, käyttöhihnat, kytkin, pensasleikkurien tai ruohonleikkurien terät, valjaat, kaasuvaijeri, hiiliharjat, virtajohto, piikit, huopativisteet, sokkatapit, puhallinten tuulettimet, puhallinja imuputket, imurien säkit ja hihnat, terälevyt, sahanketjut, letkut, liitinosat, suihkusuuttimet, pyörät, ruiskutusputket, sisä- ja ulkokelat, leikkuusiimat, hehkutulpat, ilmansuodattimet, kaasunsuodattimet, siłpputerät yms. näilihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoilteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maisa paikallinen RYOBI-jälleenmyyjä huoelhtii tuotteen lähetyksestä RYOBI-huolto-organisaatioon. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.

2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina

3. Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

RYOBI® GARANTIBETINGELSER

Ilmoitamme täten, että tuotteet

Bensiinikäyttöinen Ruohoraivuri/Nurmikkotrimmeri

Tuotemerkki: Ryobi

noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC kuten

viimeksi lisätty 2012/46/EU,

EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010

Mitattu äänenteho: 111.3 dB(A)

Taattu äänitehon: 113 dB(A)

Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen V

mukaisesti muunnettu direktiivillä 2005/88/EC.

Floyd Jeffrey Nesom (BSME)

Suunnitteluosaston pääjohtaja

Valtuutettu kokoamaan tekninen tiedosto:

direktiiviga 2005/88/EC.

Floyd Jeffrey Nesom (BSME)

Tehnika-peadirektor
