RBC31SBO - Græstrimmer RYOBI - Gratis brugsanvisning og manual

BRUGSANVISNING RBC31SBO RYOBI

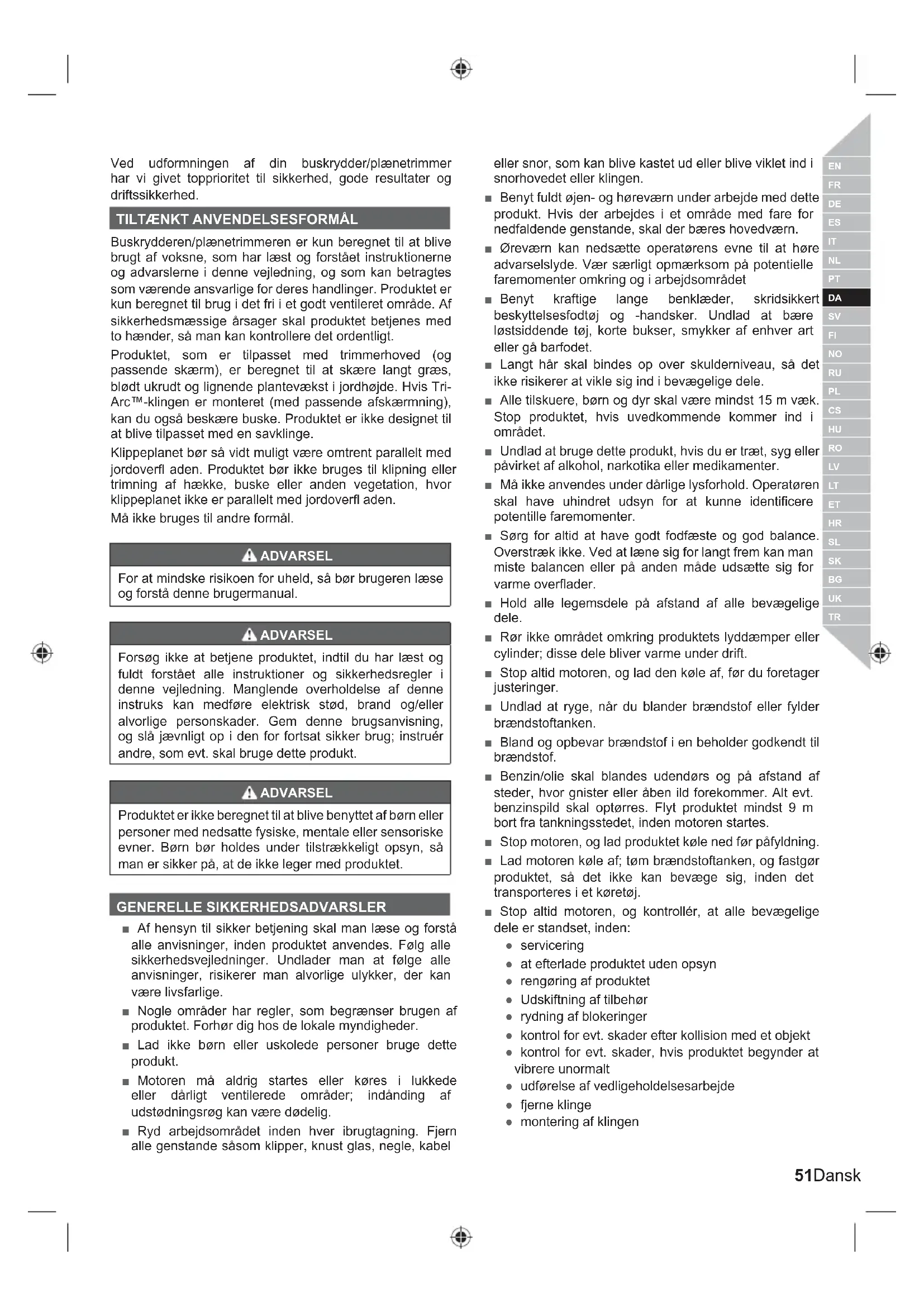

Ved udformningen af din buskrydder/plænetrimmer har vi givet topprioritet til sikkerhed, gode resultater og driftssikkerhed.

TILTÆNKT ANVENDELSESFORMÅL

Buskrydderen/plænetrimmeren er kun beregnet til at blive brugt af voksne, som har læst og forstået instruktionerne og advarslerne i denne vejledning, og som kan betragtes som værende ansvarlige for deres handlinger. Produktet er kun beregnet til brug i det fri i et godt ventileret område. Af sikkerhedsmæssige årsager skal produktet betjenes med to hænder, så man kan kontrollere det ordentligt. Produktet, som er tilpasset med trimmerhoved (og passende skærm), er beregnet til at skære langt græs, blødt ukrudt og lignende plantevækst i jordhøjde. Hvis Tri- Arc™-klingen er monteret (med passende afskærmning), kan du også beskære buske. Produktet er ikke designet til at blive tilpasset med en savklinge. Klippeplanet bør så vidt muligt være omtrent parallelt med jordoverfl aden. Produktet bør ikke bruges til klipning eller trimning af hække, buske eller anden vegetation, hvor klippeplanet ikke er parallelt med jordoverfl aden. Må ikke bruges til andre formål. ADVARSEL For at mindske risikoen for uheld, så bør brugeren læse og forstå denne brugermanual. ADVARSEL Forsøg ikke at betjene produktet, indtil du har læst og fuldt forstået alle instruktioner og sikkerhedsregler i denne vejledning. Manglende overholdelse af denne instruks kan medføre elektrisk stød, brand og/eller alvorlige personskader. Gem denne brugsanvisning, og slå jævnligt op i den for fortsat sikker brug; instruér andre, som evt. skal bruge dette produkt. ADVARSEL Produktet er ikke beregnet til at blive benyttet af børn eller personer med nedsatte fysiske, mentale eller sensoriske evner. Børn bør holdes under tilstrækkeligt opsyn, så man er sikker på, at de ikke leger med produktet. GENERELLE SIKKERHEDSADVARSLER ■ Af hensyn til sikker betjening skal man læse og forstå alle anvisninger, inden produktet anvendes. Følg alle sikkerhedsvejledninger. Undlader man at følge alle anvisninger, risikerer man alvorlige ulykker, der kan være livsfarlige. ■ Nogle områder har regler, som begrænser brugen af produktet. Forhør dig hos de lokale myndigheder. ■ Lad ikke børn eller uskolede personer bruge dette produkt. ■ Motoren må aldrig startes eller køres i lukkede eller dårligt ventilerede områder; indånding af udstødningsrøg kan være dødelig. ■ Ryd arbejdsområdet inden hver ibrugtagning. Fjern alle genstande såsom klipper, knust glas, negle, kabel eller snor, som kan blive kastet ud eller blive viklet ind i snorhovedet eller klingen. ■ Benyt fuldt øjen- og høreværn under arbejde med dette produkt. Hvis der arbejdes i et område med fare for nedfaldende genstande, skal der bæres hovedværn. ■ Øreværn kan nedsætte operatørens evne til at høre advarselslyde. Vær særligt opmærksom på potentielle faremomenter omkring og i arbejdsområdet ■ Benyt kraftige lange benklæder, skridsikkert beskyttelsesfodtøj og -handsker. Undlad at bære løstsiddende tøj, korte bukser, smykker af enhver art eller gå barfodet. ■ Langt hår skal bindes op over skulderniveau, så det ikke risikerer at vikle sig ind i bevægelige dele. ■ Alle tilskuere, børn og dyr skal være mindst 15 m væk. Stop produktet, hvis uvedkommende kommer ind i området. ■ Undlad at bruge dette produkt, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medikamenter. ■ Må ikke anvendes under dårlige lysforhold. Operatøren skal have uhindret udsyn for at kunne identificere potentille faremomenter. ■ Sørg for altid at have godt fodfæste og god balance. Overstræk ikke. Ved at læne sig for langt frem kan man miste balancen eller på anden måde udsætte sig for varme overflader. ■ Hold alle legemsdele på afstand af alle bevægelige dele. ■ Rør ikke området omkring produktets lyddæmper eller cylinder; disse dele bliver varme under drift. ■ Stop altid motoren, og lad den køle af, før du foretager justeringer. ■ Undlad at ryge, når du blander brændstof eller fylder brændstoftanken. ■ Bland og opbevar brændstof i en beholder godkendt til brændstof. ■ Benzin/olie skal blandes udendørs og på afstand af steder, hvor gnister eller åben ild forekommer. Alt evt. benzinspild skal optørres. Flyt produktet mindst 9 m bort fra tankningsstedet, inden motoren startes. ■ Stop motoren, og lad produktet køle ned før påfyldning. ■ Lad motoren køle af; tøm brændstoftanken, og fastgør produktet, så det ikke kan bevæge sig, inden det transporteres i et køretøj. ■ Stop altid motoren, og kontrollér, at alle bevægelige dele er standset, inden: ● servicering ● at efterlade produktet uden opsyn ● rengøring af produktet ● Udskiftning af tilbehør ● rydning af blokeringer ● kontrol for evt. skader efter kollision med et objekt ● kontrol for evt. skader, hvis produktet begynder at vibrere unormalt ● udførelse af vedligeholdelsesarbejde ● fjerne klinge ● montering af klingen52 | Dansk ADVARSEL Anvend aldrig skæretilbehør eller udstyr, som ikke er angivet af Ryobi i denne manual. Dette inkluderer brugen af drejelige flerledskæder af metal og plejlklinger. Disse emner er kendte for at gå i stykker under brug og skaber høj risiko for alvorlig tilskadekomst for operatøren eller personer, der står ved siden af. ADVARSEL Inspektion efter tab eller andre slagpåvirkninger Produktet skal inspiceres grundigt, og evt. påvirkninger eller skader skal lokaliseres. Enhver del, som bliver beskadiget, skal repareres ordentligt eller udskiftes på et autoriseret servicecenter.

SIKKERHEDSADVARSLER PLÆNETRIMMER

■ Udskift trådhovedet hvis det er revnet, splintret eller på anden måde beskadiget. Sørg for, at snorhovedet er ordentligt monteret og sikkert fastgjort. Gør man ikke det, er der fare for alvorlige personskader. ■ Undgå brug på vådt græs. ■ Undgå at gå baglæns under brug af produktet. ■ Gå, løb aldrig. ■ Den lille klinge, der er monteret på skæreudstyrsafskærmningen, er beregnet til at afskære ny ekstra snor til den korrekte længde, så du får sikre og optimale resultater. Det er skarpt; rør det ikke, særligt ikke ved rengøring af produktet. ■ Sørg altid for, at ventilationsåbningerne er fri for affald. ■ Inden ibrugtagning og efter enhver ydre påvirkning skal man kontrollere, at der ikke findes beskadigede dele. Man undersøger klippeudstyret for tegn på brud eller anden skade. En defekt kontakt eller en del, som er blevet beskadiget, skal repareres ordentligt eller udskiftes på et autoriseret serviceværksted. ■ Kontrollér, at trimmerhovedet er monteret korrekt og ordentligt fastgjort. ■ Sørg for, at alle skærme, deflektorer, håndtag, bolte og låse er ordentligt og sikkert fastgjorte. ■ Du må ikke ændre produktet på nogen måde. Det kan forøge risikoen for kvæstelse for dig selv eller andre. ■ Brug kun fabrikantens reservesnor i skærehovedet. Der må ikke bruges andet skærende udstyr. ■ Betjen aldrig produktet, hvis skæreudstyrsafskærmningen ikke er sat på og ikke er i god stand. ■ Hold godt fast på begge håndtag, mens der trimmes. Hold snorhovedet under taljeniveau. Man må aldrig klippe med trådhovedet i en positon højere end 76 cm over jorden.

SIKKERHEDSREGLER FOR BUSKRYDDER

■ Foruden ovenstående regler er disse yderligere instruktioner relevante, når produktet bruges som buskrydder. ■ Brug kraftige handsker, når du installerer eller fjerner klinger, da de har skarpe kanter. ■ Forsøg aldrig at røre ved eller stoppe en roterende klinge. ■ En bevægelig klinge kan forårsage alvorlige skader. Sørg for at have ordentlig kontrol over produktet med begge hænder, indtil klingen er stoppet fuldstændigt med at dreje. ■ En beskadiget klinge skal straks udskiftes. Kontrollér altid, at klingen er korrekt monteret og ordentligt fastgjort inden ibrugtagning. ■ Brug kun producentens Tri-Arc-udskiftningsklinger. Der må ikke bruges andet skærende udstyr. ■ Beskær aldrig materiale over 13 mm diameter. ■ Din buskrydder er udstyret med en sele. Juster selen, så den sidder behageligt og kan støtte vægten af produktet på din højre side. ■ Lokalisér hurtigudløsningsmekanismen, og øv dig i at bruge denne, inden du tager maskinen i brug. Korrekt brug af denne funktion kan forhindre alvorlige personskader i en nødsituation. Man må aldrig bære anden beklædning uden på skulderstroppen eller på anden måde begrænse adgangen til den hurtige udløsemekanisme. ■ Beskyt klingen med klingebeskytteren inden opbevaring af produktet - eller under transport. Husk altid at fjerne klingebeskytteren, inden produktet tages i brug. I modsat fald risikerer man, at klingebeskytteren slynges ud, når klingen begynder at rotere. ■ Vær meget påpasselig ved arbejdet med klingen på dette produkt. Klinge-tilbageslag er en reaktion, der kan opstå, når den roterende klinge rammer noget, som den ikke kan skære igennem. Denne kollision kan bevirke, at klingen stopper et øjeblik og pludselig “slår” enheden tilbage fra den ramte genstand. Denne reaktion kan være kraftig nok, til at operatøren mister kontrollen over produktet. Klinge-tilbageslag kan ske uden varsel, hvis klingen hænger fast, går i stå eller blokerer. Faren, for at det sker, er størst i områder, hvor det er vanskeligt at se det materiale, der skæres i. ■ For bedre skærekomfort og sikkerhed bør man angribe ukrudtet fra højre mod venstre. Herved minimeres klingens tilbageslag, hvis man skulle støde på en uventet genstand eller en træstub. Man skal altid bruge begge hænder til at kontrollere dette produkt. MONTERING UDPAKNING Se side 181-182. Dette produkt skal samles. ■ Tag forsigtigt værktøjet og alt tilbehøret ud af boksen. Kontrollér, at alle delene på paklisten er indeholdt i leveringen. ■ Inspicér værktøjet omhyggeligt for evt. brud eller skader opstået under transporten.53Dansk |

Se side 185/189. Justér stroppen til en behagelig og balanceret position, hvor klingen eller skæretilbehøret vil hænge 100 - 300 mm over jordens overflade.

Se side 185/189. BEMÆRK: Brug altid selen sammen med produktet. BEMÆRK: For hurtigt at udløse produktet fra selen skal du trække kraftigt i hurtigaktiveringstappen.

Ved brug af ReelEasy™-græstrimmerhovedet skal græsdeflektoren sættes fast på klingeafskærmningen. (Se side 203). Når man bruger Tri-Arc™-klingen, skal græsdeflektoren være fjernet fra klingeskærmen. (Se side 202). ADVARSEL Fjern altid stiften til at låse gearakslen, før du starter motoren (se side 185, trin 4) VEKSELSTRØM

BRÆNDSTOF OG OPTANKNING

Se side 184. ■ Brændstof skal altid håndteres forsigtigt; det er meget brændbart. ■ Maskinen drives af en 2-taktsmotor. Den kræver benzin tilsat 2-taktsolie, der skal iblandes i forvejen. ■ Bland blyfri benzin og 2-taktsolie i en ren dunk, som er godkendt til brændstof. ■ Motoren er godkendt til blyfri bilbenzin med oktantal 91 ([R + M]/2) eller højere, tilsat 2-taktsolie. ■ Brug udelukkende syntetisk 2-taktsolie. Anvende ikke autosmørelse eller 2-cyklus påhængsmotor smørelse. ■ Bland 2 % syntetisk totaktsolie i benzinen. Dette svarer til blandingsforholdet 50:1. ■ Bland benzin og olie omhyggeligt og ryst dunken inden hver optankning. ■ Bland benzin og olie i små mængder. Der bør ikke blandes mere benzin/olie, end der skal bruges i løbet af en måned. Det anbefales at anvende syntetisk 2-taktsolie med stabiliserende additiv. OPTANKNING ■ Gør rent omkring dækslet, så der ikke kommer urenheder i tanken. ■ Udlign evt. overtryk i tanken ved at løsne tankdækslet langsomt, så benzinen ikke trænger ud omkring dækslet. ■ Hæld forsigtigt benzinblanding i tanken. Undgå at spilde benzin. ■ Rens og inspicér pakningen, før tankdækslet sættes på igen. ■ Sæt straks derefter dækslet på plads og spænd det fast med håndkraft. Alt evt. benzinspild skal optørres. Flyt enheden 9 m bort fra tankningsstedet, inden motoren startes.

ART AF MOTOREN VED HJÆLP AF EN ELEKTRISK STARTER (EKSTRAUDSTYR): Se side 196 - 201. ADVARSEL Der må kun bruges en elektrisk starter af typen Ryobi OES18. Brug af andre startere kan skade motoren og forårsage alvorlige personskader. ADVARSEL Før du anvender en elektrisk starter til at starte produktet, skal du læse og fuldstændigt forstå betjeningsmanualen til den elektriske starter OES18 for at undgå forkert brug og alvorlige personskader. ■ Hold fast i den isolerede aksel med venstre hånd, og brug højre hånd til at anbringe akslen med startbitten i motorens akselhul. Motoren vil ellers ikke køre. ■ Sørg for, at starterens bit aktiveres korrekt. BEMÆRK: Den elektriske starter er udstyret med en sikkerhedslås. Tryk ikke ned på kontaktknappen, og hold den ikke nede, når du anbringer den elektriske starters aksel i motorens akselhul. Starteren vil ikke tænde, hvis den elektriske starter ikke aktiveres korrekt.

BETJENING AF GRÆSTRIMMEREN

Se side 189. RBC31SESO: Hold produktet med den højre hånd på styret og den venstre hånd på det forreste håndtag. RBC31SBO: Hold produktet med højre hånd på aftrækkerhåndtaget og venstre hånd på det venstre håndtag. ■ Hold godt fast med begge hænder under arbejdet. ■ Produktet skal holdes i en behagelig position med udløserhåndtaget over hoftehøjde. ■ Brug altid produktet ved fuld hastighed. Længere klipning ved delvis hastighed, vil medføre at der drypper smøremiddel fra lyddæmperen. ■ Klip højt græs fra toppen og nedefter for at forhindre at græsset snor sig om akslen og trimmehovedet, hvilket kan medføre overophedning. ■ Hvis græs eller affald sætter sig fast om skæreenhederne, skal du stoppe motoren. Brug kraftige handsker for at undgå skader fra de skarpe klinger, og fjern affaldet forsigtigt. ■ Skub ikke ind i græsset, når du vil klippe det. Bevæg maskinen fra side til side. Bevæg dig en smule frem54 | Dansk for hvert strøg. ■ Hold produktet vippet mod området der skal klippes. ■ Brug ikke udstyret i farlige omgivelser. ■ Brug spidsen af tråden til at klippe; tving ikke trimmehovedet ind i højt græs. ■ Trådhegn og stakitter kan forårsage ekstra slid af tråden, selv brud. Sten og murstensvægge, kantsten og træ slider tråden hurtigt. ■ Undgå træer og buske. Bark, trælister, beklædning og hegnspæle kan let blive beskadiget af tråden. BETJENE BUSKRYDDEREN Se side 192. For at reducere risikoen for tilbageslag: Skub ikke ind i det materiale, der skal klippes. Bevæg maskinen fra højre til venstre i rolige strøg. Bevæg dig en smule frem for hvert nyt strøg. RBC31SESO: Hold produktet med den højre hånd på styret og den venstre hånd på det forreste håndtag. RBC31SBO: Hold produktet med højre hånd på aftrækkerhåndtaget og venstre hånd på det venstre håndtag. ■ Produktet skal holdes i en behagelig position med udløserhåndtaget over hoftehøjde. ■ Fasthold grebet, og stå afbalanceret på begge ben. Stil dig på en måde, så du ikke risikerer at komme ud af balance pga. klingens tilbageslags-reaktion. ■ Indstil stropholderen i en komfortabel position. ■ Vær meget påpasselig ved arbejdet med klingen på dette produkt. Klinge-tilbageslag er en reaktion, der kan opstå, når den roterende klinge rammer noget, som den ikke kan skære igennem. Denne kollision kan bevirke, at klingen stopper et øjeblik og pludselig “slår” enheden tilbage fra den ramte genstand. Denne reaktion kan være kraftig nok, til at operatøren mister kontrollen over produktet. Klinge-tilbageslag kan ske uden varsel, hvis klingen hænger fast, går i stå eller blokerer. Faren, for at det sker, er størst i områder, hvor det er vanskeligt at se det materiale, der skæres i. For bedre skærekomfort og sikkerhed bør man angribe ukrudtet fra højre mod venstre. Herved minimeres klingens tilbageslag, hvis man skulle støde på en uventet genstand eller en træstub.

TRANSPORT OG OPBEVARING

■ Stop produktet, og lad det køle af, inden den opbevares eller transporteres. ■ Afrens alle fremmedlegemer fra produktet. ■ Hvis en skæreklinge tilpasses, skal det tildækkes med klingebeskytter. ■ Tøm benzintanken helt. Brug en dunk, der er godkendt til brændstof. Husk at sætte brændstofhætten korrekt på og stramme den. ■ Start motoren og lad den gå, til den kører tør. Dette vil fjerne alt brændstof, der ellers ville blive muggent og efterlade rester og klæbrigt materiale i brændstofsystemet. ■ Opbevar den på et køligt, tørt og godt ventileret sted utilgængeligt for børn. Opbevar motorsaven på afstand af ætsende midler som f.eks. havekemikalier og optøningssalt. Må ikke opbevares udendørs. ■ Til transport skal man sikre produktet, så den ikke kan bevæge sig eller vælte; dette for at forebygge personskader eller skader på produktet. ■ Produktet må aldrig bæres eller transporteres, mens det kører. ■ Overhold alle ISO-normer og gældende bestemmelser for síkker opbevaring og håndtering af benzin. Overskydende benzin bør opbruges i et fartøj eller en anden maskine med 2-taktsmotor.

■ Stop motoren, og lad den køle af før opbevaring. ■ Afrens alle fremmedlegemer fra produktet. ■ Opbevar den på et køligt, tørt og godt ventileret sted utilgængeligt for børn. ■ Opbevar motorsaven på afstand af ætsende midler som f.eks. havekemikalier og optøningssalt. ■ Må ikke opbevares udendørs. VEDLIGEHOLDELSE ADVARSEL Brug kun originale reservedele, ekstraudstyr og tilbehør fra producenten. I modsat fald er der fare for personskader, dårlig maskinydelse og annullering af garantien. ADVARSEL Klippeudstyret må ikke rotere i tomgang. Hvis denne betingelse ikke tilfredsstilles, skal koblingen indstilles eller maskinen har brug for omgående vedligeholdelse af en kvalificeret tekniker. ADVARSEL Et utæt brændstofdæksel udgør en brandrisiko og skal omgående udskiftes. ADVARSEL Bemærk, at klingemøtrikken er en Nyloc-møtrik, der kun skal bruges én gang til monteringen. Nyloc-møtrikken må ikke genbruges. Ved installering/geninstallering skal du bruge en ny Nyloc-møtrik. Undlader man at følge alle anvisninger, risikerer man alvorlige ulykker, der kan være livsfarlige. ADVARSEL Sørg for, at møtrikkens moment er ≥ 25 nm ved montering af klippekniven. Undlader man at følge alle anvisninger, risikerer man alvorlige ulykker, der kan være livsfarlige. (se side 202, trin 4)55Dansk |

■ Stop altid motoren, og lad den køle af, inden påbegyndelse af enhver form for vedligeholdelse. ■ Du kan lave justeringer og reparationer beskrevet i denne brugervejledning. Mht. øvrige reparationer skal produktet serviceres hos en autoriseret serviceforhandler. ■ Konsekvenser af ukorrekt vedligeholdelse kan inkludere kulaflejringer, der medfører tab af ydelse og afladning af sorte olieagtige rester der drypper fra lyddæmperen. ■ Tråden må kun udskiftes med en nylonfilamenttråd med den diameter, der er beskrevet i specifikationstabellen i denne brugsanvisning. ■ Når man har monteret en ny tråd, skal produktet altid stilles tilbage i normal arbejdsposition, inden den startes. Produktet skal rengøres med en blød klud efter hver brug. ■ Sørg for at alle skærme, remme, afskærmninger og håndtag er korrekt og sikkert fastgjort, for at undgå risiko for personskade. VEDLIGEHOLDELSESOVERSIGT Kontroller, om fastgøringsenheden er helt stram Inden hver brug Kontroller, Klippeudstyret må ikke rotere i tomgang.

Inden hver brug Kontrollér brændstofslange Inden hver brug Kontrollér alle slangetilslutninger Inden hver brug Rengør brændstoftank og fi lter

Hver 3. måned eller 50 timers drift Udskiftning af brændstoffi lter

Hvert år eller efter 300 timers drift Kontrollér brændstofdækslet eller brændstoftankens dampventil (hvis en sådan forefi ndes) for utætheder Inden hver brug Rens luftfi lteret. Hver 25. time Skift luftfi lter Hvert år eller efter 300 timers drift Rens eller juster tændrøret Hver 6. måned eller 100 timers drift Udskiftning af brændstoffi lter Hvert år eller efter 300 timers drift Gnistfangsskærmen skal rengøres. Hver 25. time Udskift med et nyt gnistfang. Hvert år eller efter 300 timers drift Rensning af udstødningsåbning og lydpotte Hver 25. time 1 Disse punkter bør kun udføres af et autoriseret servicecenter. 2 Hvis dette ikke er tilfældet, skal du kontakte et autoriseret servicecenter med henblik på reparation eller justering.

Selv om produktet anvendes som foreskrevet, er det stadig umuligt at eliminere visse uundgåelige risikofaktorer fuldstændigt. Følgende risici kan opstå under brug, og operatøren bør være særligt opmærksom for at undgå følgende: ■ Kontakt med klippeudstyr. – Sørg for, at klingeskærmene er monteret, når produktet ikke er i brug. Hold altid hænder og fødder på afstand af klinger. ■ Personskader forårsaget af vibration. – Brug altid det rigtige værktøj i forhold til arbejdsopgaven, benyt de hertil indrettede håndtag, og sørg for at begrænse arbejds- og eksponeringstiden. ■ Fare for høreskader som følge af eksponering til støj. – Benyt høreværn, og begræns eksponering. ■ Øjenskader pga. flyvende affaldsstykker. – Der skal altid benyttes øjenværn. ■ Risiko for nedfaldende genstande – Bær hovedbeskyttelse, hvis der er risiko for faldende genstande. Når buskrydderen bruges, kan tilbageslag opstå. Hav ordentlig kontrol ved at bruge begge hænder på de dertil beregnede håndtag. Læs, og følg forskrifterne andetsteds i denne vejledning for at reducere risikoen for tilbageslag. RISIKOREDUKTION Der er rapporteret om, at vibrationer fra håndholdte værktøjer kan være medvirkende til en lidelse kaldet Raynauds syndrom hos visse personer. Symptomerne herpå kan være prikken, følelsesløshed og blegning af fi ngrene, der normalt viser sig ved kuldepåvirkning. Faktorer som arvelighed, udsættelse for kulde og fugt, kost, rygning og arbejdsvaner menes alle at medvirke til udviklingen af disse symptomer. Der fi ndes forholdsregler, som operatøren kan træffe for at begrænse påvirkningen fra vibrationer: ■ Hold kroppen varm i koldt vejr. Brug handsker, så hænder og vriste holdes varme under arbejdet. Der er rapporteret om, at koldt vejr er en væsentlig faktor til Raynauds syndrom. ■ Motionér efter hver arbejdsperiode for at øge blodcirkulationen. ■ Kontrollér, at maskinen er korrekt anbragt i en foreskrevet arbejdsposition, inden maskinen startes. ■ Begræns eksponeringen for vibrationer pr. dag. Hold hyppige arbejdspauser. Hvis du mærker nogen af symptomerne på denne tilstand, skal du straks ophøre med arbejdet og søge læge.56 | Dansk ADVARSEL Længere tids brug af et værktøj kan forårsage - eller forværre - personskader. Når man bruger et værktøj i længere perioder ad gangen, skal man huske at holde hyppige pauser. KEND PRODUKTET

5. Skærebladsafskærmning

8. Klingespændeskive

19. Tændings kontakt

20. RBC31SBO: Gasspjæld lås

27. RBC31SESO: Gasspjæld lås

SYMBOLER PÅ PRODUKTET

Sikkerheds Varsel Alle vejledninger skal læses og forstås, inden produktet benyttes; følg alle advarsler og sikkerhedsinstrukser. Benyt øjen-, høre- og hovedværn. Benyt skridsikkert sikkerhedsfodtøj, når produktet anvendes. Brug friktionsfri, kraftige handsker. Pas på udslyngede eller fl yvende objekter. Sørg for, at tilskuere (især børn og dyr) er mindst 15 m fra arbejdsområdet. Produktet er ikke beregnet til brug med tandet savklinge. For at begrænse risikoen for (person) skader skal man undgå kontakt med enhver varm overfl ade. Hold hænderne på afstand af knivene. Garanteret støjniveau Arbejdsstilling Indstil chokerhåndetaget i chokerposition “FULL” (=fuld). Indstil chokerhåndetaget i chokerposition “HALF” (=halv). Ventetid 10 sekunder PRIME Pres spædebolden ind 10 gange. Hiv i startrebet Pres gasudløseren ind for at starte/køre Lås gashåndtaget fast ved at presse gasspærreknappen ind. Brug blyfri benzin til personvogne med et oktantal på 91 ([R+M]/2) eller derover. Brug 2-taktsolie til luftkølede motorer. Bland brændstofblandingen grundigt - også altid inden tankning. Start af en kold motor med hånden Start af en varm motor med hånden Start af en kold motor med en elektrisk starter Start af en varm motor med en elektrisk starter Symbolet for lige aksel: Når trådspolen benyttes sammen med skæreanordningen, skal dette symbol være synligt for operatøren. Tri-Arc-klingen er egnet til dette produkt og er velegnet til skæring af bløde ukrudtsplanter og slyngplanter.57 Dansk |

Vær opmærksom på tilbageslag Omdrejningsretning og max-hastighed for akslen for klippeudstyret. Hiv Hurtigudløsertap Dette redskab overholder alle lovkrav og standarder i det EU-land, hvor det er købt. EurAsian overensstemmelsesmærke Ukrainsk overensstemmelsesmærke De følgende ikoner og betydninger er beregnet til at forklare risikoen involveret i at anvende denne enhed. FARE Indikerer en meget farlig situation, som hvis ikke undgås, kan føre til alvorlige skader og i værste fald døden. ADVARSEL Indikerer en potentielt farlig situation, som hvis ikke undgås, kan føre til alvorlige skader og i værste fald døden. PAS PÅ Indikerer en potentielt farlig situation, som hvis ikke undgås, kan føre til mindre eller moderate skader. PAS PÅ Uden sikkerhedsadvarselssymbol Indikerer en situation, som kan medføre materiel skade.

2. Ingen brændstof 2. Skub primerkolben, indtil kolben er fuld af brændstof. Hvis kolben

ikke fyldes op, er det primære benzin-leveringssystem blokeret. Skal man kontakte et autoriseret servicecenter. Hvis primerpæren fyldes op, er motoren måske oversvømmet. Fortsæt til næste genstand.

3. Motor er druknet. 3. Tag tændrøret ud. Drej produktet, så tændrørshullet er rettet

mod jorden. Drej chokerens drejeknap til -position, og træk i startsnoren 10 til 15 gange. Herved udtømmes overskydende brændstof fra motoren. Fjern evt. brændstof fra produktet. Rens og genmontér tændrøret. Fjern eventuelt spildt brændstof, og gå mindst 9 meter væk før genstart. Træk i starteren tre gange med chokerens drejeskive på . Hvis motoren ikke starter, skal du indstille chokerknappen til chokerposition og derefter gentage den normale startprocedure. Starter motoren stadig ikke, prøv da at udskifte tændrøret med et nyt.

4. Startrebet er hårdere at trække i,

5. Gammelt brændstof. 5. Brug kun frisk brændstof blandet med anbefalet olie. Brændstof, der

er over 30 dage gammelt, kan bidrage til, at produktet ikke kan starte. Motoren starter, men vil ikke accelerere. Motoren kræver omkring tre minutter til at varme op. Lad motoren varme helt op. Hvis motoren ikke accelererer efter tre minutter, så kontakt en serviceforhandler. Motoren starter men vil kun køre på halv hastighed, med halv choker. Karburatoren trænger til justering. Skal man kontakte et autoriseret servicecenter. Motoren kan ikke komme helt op i omdrejninger og ryger for meget.

1. Kontrollér benzin-/olieblandingen. 1. Brug frisk benzin og den korrekte blanding af benzin og 2-taktsolie.

2. Luftfilteret er tilstoppet. 2. Rens luftfilteret. Der henvises til "Rensning af luftfilter" i denne

Motoren starter og tager gassen, men kan ikke gå i tomgang. Tomgangsskrue på karburator kræver justering. Skal man kontakte et autoriseret servicecenter. Snor vil ikke rykke frem af sig selv. 1. Snor svejset til sig selv. 1. Smør med silikonespray.

2. Ikke nok snor på spolen. 2. Installér mere snor. Se "Snorudskiftning" i denne vejledning.

5. Motorens hastighed er for langsom. 5. Ryk i snoren med et krafttigt tag.

Græs vikler sig rundt om skaftet og knobhovedet

1. Beskæring af højt græs i jordhøjde 1. Skær højt græs oppefra og ned.

2. Betjening af trimmer på delvis

2. Brug altid produktet ved fuld hastighed.

Knobgreb svær at dreje Skruetråde er beskidte eller beskadiget Gør trådene rent, og smør med fedt. Hvis der ikke er nogen forbedring, udskiftes knobgrebet. Smøremiddeldråber fra lydpotte 1. Betjening af trimmer på delvis gasspjæld

1. Brug altid produktet ved fuld hastighed.

2. Olie-/brændstofblanding er beskidt 2. Brug friskt brændstof og korrekt syntetisk 2-takts

smøremiddelblanding.

3. Luftfilteret er tilstoppet. 3. Rengør luftfiltret som angivet i VedligeholdelsesafsnittetFELSÖKNING

1. Smörj med silikonsprej.

1. Bruk nylig blandet brennstoff og korrekt blandingsforhold med

Vibrationsniveau ADVARSEL Den erklærede vibrationsværdi er målt i henhold til en standard-testmetode og kan bruges til at sammenligne forskellige værktøjer indbyrdes. Den erklærede vibrationsværdi kan bruges som en foreløbig vurdering af eksponeringen. Vibrationsemissionen ved praktisk brug af elværktøjet kan variere fra den erklærede totalværdi, alt efter hvordan værktøjet anvendes. Træf passende sikkerhedsforanstaltninger for at beskytte dig selv ud fra den skønnede eksponering for risici under de aktuelle anvendelsesforhold, hvor du - ud over den effektive arbejdstid - også tager højde for de varierende perioder, som fx når værktøjet er slukket, og når det kører i tomgang.

Udover lovbestemte rettigheder, som resulterer af købet, er dette produkt dækket af en garanti, som anført herunder.

1. Garantiperioden er 24 måneder for forbrugere og begynder på den dato,

som produktet blev købt. Denne dato skal dokumenteres af en faktura eller andet bevis for køb. Produktet er udelukkende designet og dedikeret til forbrugere og privat brug. Så der ydes ingen garanti i tilfælde af professionel eller kommerciel brug.

2. Der er en mulighed for at forlænge garantiperioden for en del af udvalget

af haveværktøj (AC/DC), hen over den ovenfor beskrevne periode vha. registrering på hjemmesiden www.ryobitools.eu. Berettigelsen af værktøjet til forlængelse af garantiperioden er tydeligt vist i butikker og/eller på emballage/og indeholdt i produktdokumentationen. Slutbrugeren skal registrere hans/hendes nyligt indkøbte værktøj online indenfor 30 dage efter købsdatoen. Slutbrugeren kan registrere sig for den forlængede garanti i sit land, hvis han/hun er opført på den online registreringsformular, hvor denne mulighed er gyldig. Derudover skal slutbrugere give deres samtykke til at opbevare data, som er påkrævet at indtaste online, og de er nødt til at acceptere vilkår og betingelser. Registreringsbekræftelseskvitteringen, som sendes ud på e-mail, og den originale faktura, som viser købsdatoen, vil fungere som bevis for den forlængede garanti.

3. Garantien dækker alle defekter, som et produkt måtte have i løbet af

garantiperioden, og som skyldes fejl i håndværk eller materiale på købsdatoen. Garantien er begrænset til reparation og/eller udskiftning og inkluderer ikke andre forpligtelser, inklusiv men ikke begrænset til tilfældige skader eller følgeskader. Garantien er ugyldig, hvis produktet er blevet misbrugt, brugt uden at overholde vejledningen, eller det er blevet forkert tilsluttet. Denne garanti gælder ikke: – Beskadigelse af produktet, som er et resultat af uegnet vedligeholdelse – Et produkt der er blevet ændret eller modificeret – Et produkt hvor de originale identifikationsmærkninger (varemærke, serienummer) er blevet ødelagt, ændret eller fjernet. – Enhver beskadigelse forårsaget af manglende overholdelse af vejledningen – Ethvert CE-produkt – Ethvert produkt som er blevet forsøgt repareret af en ukvalificeret professionel eller uden tidligere autorisation af Techtronic Industries. – Ethvert produkt som er tilsluttet uegnet strømforsyning (ampere, spænding, frekvens) – Ethvert produkt som bruges med uegnet brændstofblanding (brændstof, olie, procentdel olie) – Enhver skade forårsaget af ekstern påvirkning (kemisk, fysisk, chok) eller fremmedelementer – Normal slid på reservedele – Uegnet brug, overbelastning af værktøjet – Brug af ikke-godkendt tilbehør eller dele – Alle regelmæssige justeringer eller vedligeholdelsesrengøring af karburatorer – Komponenter (dele og tilbehør) som er udsat for naturlig slid og ælde, inklusiv men ikke begrænset til drejeknapper, drivrem, greb, klinger til hækketrimmere eller plæneklippere, sele, kabel gasspjæld, kulbørster, elledning, tænder, filtskiver, ophængstapper, blæserventilatorer, blæser- og sugeslanger, sugepose og stropper, styrestænger, savkæder, slanger, forbindelsespakninger, sprøjtedyser, hjul, sprøjtestave, indvendige ruller, udvendige ruller, udvendige spoler, skærelinjer, tændrør, luftfiltre, gasfiltre, tildækningsblade etc.

4. For eftersyn skal produktet sendes til eller præsenteres for en RYOBI-

autoriseret servicestation, som er oplistet for hvert land i den følgende liste over servicestationsadresser. I nogle lande påtager din lokale RYOBI-forhandler sig ansvaret for at sende produktet til RYOBI- serviceorganisationen. Når et produkt sendes til en RYOBI-servicestation, skal det pakkes sikkert ind uden noget farligt indhold som benzin, mærkes med afsenderens adresse og med en kort beskrivelse af fejlen.

5. En reparation/erstatning under denne garanti er gratis. Den udgør ikke

en forlængelse eller en ny start på garantiperioden.Udvekslede dele eller værktøjer bliver vores ejendom. I nogle lande skal leveringsafgifter eller porto betales af afsenderen. Dine lovbestemte rettigheder i forbindelse med købet forbliver uanfægtede

6. Denne garanti gælder i EU, Schweiz, Island, Norge, Liechtenstein, Tyrkiet

og Rusland. Udenfor disse områder bedes du kontakte din autoriserede RYOBI-forhandler for at afgøre, om en anden garanti gælder.
