KASUTUSJUHEND RBC31SBO RYOBI

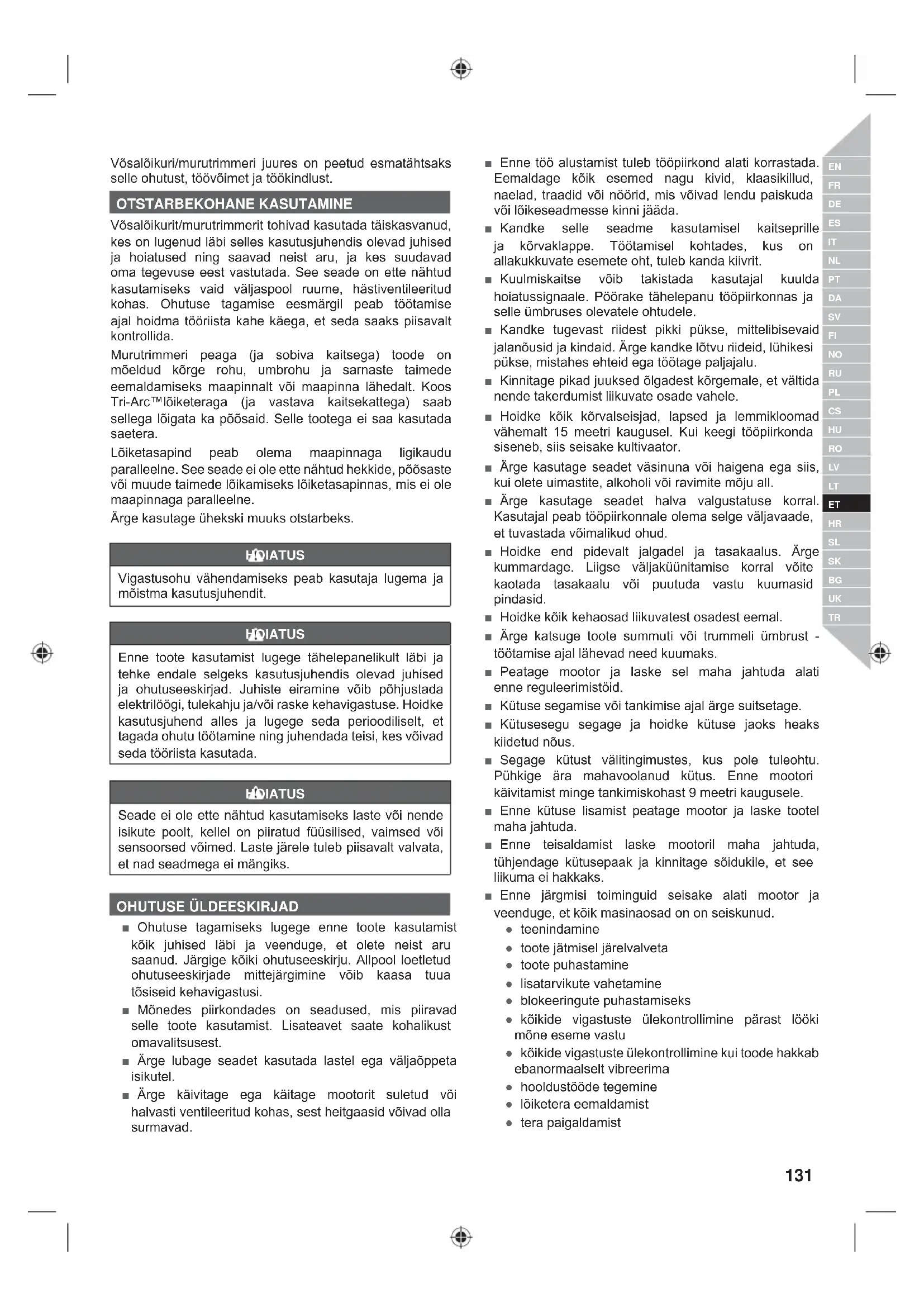

Võsalõikuri/murutrimmeri juures on peetud esmatähtsaks selle ohutust, töövõimet ja töökindlust. OTSTARBEKOHANE KASUTAMINE Võsalõikurit/murutrimmerit tohivad kasutada täiskasvanud, kes on lugenud läbi selles kasutusjuhendis olevad juhised ja hoiatused ning saavad neist aru, ja kes suudavad oma tegevuse eest vastutada. See seade on ette nähtud kasutamiseks vaid väljaspool ruume, hästiventileeritud kohas. Ohutuse tagamise eesmärgil peab töötamise ajal hoidma tööriista kahe käega, et seda saaks piisavalt kontrollida. Murutrimmeri peaga (ja sobiva kaitsega) toode on mõeldud kõrge rohu, umbrohu ja sarnaste taimede eemaldamiseks maapinnalt või maapinna lähedalt. Koos Tri-Arc™lõiketeraga (ja vastava kaitsekattega) saab sellega lõigata ka põõsaid. Selle tootega ei saa kasutada saetera. Lõiketasapind peab olema maapinnaga ligikaudu paralleelne. See seade ei ole ette nähtud hekkide, põõsaste või muude taimede lõikamiseks lõiketasapinnas, mis ei ole maapinnaga paralleelne. Ärge kasutage ühekski muuks otstarbeks. HOIATUS Vigastusohu vähendamiseks peab kasutaja lugema ja mõistma kasutusjuhendit. HOIATUS Enne toote kasutamist lugege tähelepanelikult läbi ja tehke endale selgeks kasutusjuhendis olevad juhised ja ohutuseeskirjad. Juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raske kehavigastuse. Hoidke kasutusjuhend alles ja lugege seda perioodiliselt, et tagada ohutu töötamine ning juhendada teisi, kes võivad seda tööriista kasutada. HOIATUS Seade ei ole ette nähtud kasutamiseks laste või nende isikute poolt, kellel on piiratud füüsilised, vaimsed või sensoorsed võimed. Laste järele tuleb piisavalt valvata, et nad seadmega ei mängiks. OHUTUSE ÜLDEESKIRJAD ■ Ohutuse tagamiseks lugege enne toote kasutamist kõik juhised läbi ja veenduge, et olete neist aru saanud. Järgige kõiki ohutuseeskirju. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi. ■ Mõnedes piirkondades on seadused, mis piiravad selle toote kasutamist. Lisateavet saate kohalikust omavalitsusest. ■ Ärge lubage seadet kasutada lastel ega väljaõppeta isikutel. ■ Ärge käivitage ega käitage mootorit suletud või halvasti ventileeritud kohas, sest heitgaasid võivad olla surmavad. ■ Enne töö alustamist tuleb tööpiirkond alati korrastada. Eemaldage kõik esemed nagu kivid, klaasikillud, naelad, traadid või nöörid, mis võivad lendu paiskuda või lõikeseadmesse kinni jääda. ■ Kandke selle seadme kasutamisel kaitseprille ja kõrvaklappe. Töötamisel kohtades, kus on allakukkuvate esemete oht, tuleb kanda kiivrit. ■ Kuulmiskaitse võib takistada kasutajal kuulda hoiatussignaale. Pöörake tähelepanu tööpiirkonnas ja selle ümbruses olevatele ohtudele. ■ Kandke tugevast riidest pikki pükse, mittelibisevaid jalanõusid ja kindaid. Ärge kandke lõtvu riideid, lühikesi pükse, mistahes ehteid ega töötage paljajalu. ■ Kinnitage pikad juuksed õlgadest kõrgemale, et vältida nende takerdumist liikuvate osade vahele. ■ Hoidke kõik kõrvalseisjad, lapsed ja lemmikloomad vähemalt 15 meetri kaugusel. Kui keegi tööpiirkonda siseneb, siis seisake kultivaator. ■ Ärge kasutage seadet väsinuna või haigena ega siis, kui olete uimastite, alkoholi või ravimite mõju all. ■ Ärge kasutage seadet halva valgustatuse korral. Kasutajal peab tööpiirkonnale olema selge väljavaade, et tuvastada võimalikud ohud. ■ Hoidke end pidevalt jalgadel ja tasakaalus. Ärge kummardage. Liigse väljaküünitamise korral võite kaotada tasakaalu või puutuda vastu kuumasid pindasid. ■ Hoidke kõik kehaosad liikuvatest osadest eemal. ■ Ärge katsuge toote summuti või trummeli ümbrust - töötamise ajal lähevad need kuumaks. ■ Peatage mootor ja laske sel maha jahtuda alati enne reguleerimistöid. ■ Kütuse segamise või tankimise ajal ärge suitsetage. ■ Kütusesegu segage ja hoidke kütuse jaoks heaks kiidetud nõus. ■ Segage kütust välitingimustes, kus pole tuleohtu. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 meetri kaugusele. ■ Enne kütuse lisamist peatage mootor ja laske tootel maha jahtuda. ■ Enne teisaldamist laske mootoril maha jahtuda, tühjendage kütusepaak ja kinnitage sõidukile, et see liikuma ei hakkaks. ■ Enne järgmisi toiminguid seisake alati mootor ja veenduge, et kõik masinaosad on on seiskunud. ● teenindamine ● toote jätmisel järelvalveta ● toote puhastamine ● lisatarvikute vahetamine ● blokeeringute puhastamiseks ● kõikide vigastuste ülekontrollimine pärast lööki mõne eseme vastu ● kõikide vigastuste ülekontrollimine kui toode hakkab ebanormaalselt vibreerima ● hooldustööde tegemine ● lõiketera eemaldamist ● tera paigaldamist132 | Eesti HOIATUS Ärge kunagi kasutage lõikevahendeid või tarvikuid, mida ei ole selles kasutusjuhendis Ryobi poolt nimetatud. See hõlmab metallist lülidega kette ja muruõhutaja terasid. Kasutamisel kipuvad need tarvikud purunema ja kujutavad endast raskete vigastuste ohtu tööriista kasutajale või kõrvalseisjatele. HOIATUS Kontrollige pärast mahakukkumist või saadud lööki Kontrollige saag hoolikalt üle ja tehke kindlaks võimalikud rikked ja vigastused. Vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada.

MURUTRIMMERI OHUTUSNÕUDED

■ Kui jõhvipea on pragunenud, kildunud või mingil muul viisil vigastatud, siis tuleb see asendada. Veenduge, et trimmeri pea on korralikult paigaldatud ja turvaliselt kinnitatud. Selle nõude eiramine võib põhjustada tõsiseid vigastusi. ■ Vältige märjas rohus kasutamist. ■ Ärge liikuge seadme kasutamisel selg ees. ■ Töötamisel kõndige, ärge kunagi jookske. ■ Lõikeriista kaitsekatte külge kinnitatud väike lõiketera lõikab uue liiga pika jõhvi parajaks, et tagada turvaline ja parim sooritusvõime. See on väga terav; ärge seda puudutage, eriti toodet puhastades. ■ Veenduge, et ventilatsiooniavad on kogu aeg prahist puhtad. ■ Enne töötamise alustamist kontrollige, et seadme osad ei ole vigastatud. Kontrollige lõikeorganit, et ei oleks pragunemise või vigastumise tunnuseid. Vigastatud lüliti ja vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada. ■ Veenduge, et lõikepea on õigesti paigaldatud ja kindlalt kinnitatud. ■ Kontrollige, et kõik kaitsed, deflektorid, käepidemed, poldid ja kinnitusdetailid on õigesti ja turvaliselt kinnitatud. ■ Ärge muutke toodet mitte mingil viisil. See võib suurendada vigastuste ohtu teile endale või teistele isikutele. ■ Lõikepea jaoks kasutage ainult tootja varujõhvi. Ärge kasutage mingit muud lõikeorganit. ■ Ärge kunagi töötage, kui toote lõikeriista kaitsekate ei ole paigal ja heas seisukorras. ■ Trimmerdamise ajal hoidke tugevasti mõlemast käepidemest. Hoidke trimmeri pea vöökohast allpool. Ärge mingil juhul kasutage jõhvpead kõrgemal kui 76 cm maapinnast.

VÕSALÕIKURI OHUTUSNÕUDED

■ Lisaks eespool olevatele eeskirjadele, on need lisajuhised asjakohased, kui toodet kasutatakse võsalõikurina. ■ Lõiketerade paigaldamisel ja eemaldamisel kasutage kaitsekindaid; lõiketeradel on teravad servad. ■ Ärge püüdke pöörlevat lõiketera puudutada või mingil moel peatada. ■ Liikuv tera võib põhjustada raskeid vigastusi. Säilitage vajalik kontroll tööriista üle, hoides seda mõlema käega, kuni tera on lõplikult pöörlemise lõpetanud. ■ Vigastatud lõiketera tuleb igal juhul asendada. Alati enne kasutamist veenduge, et tera on nõuetekohaselt paigaldatud ja kindlalt kinnitatud. ■ Kasutage ainult tootja varuosadena tarnitud lõiketerasid Tri-Arc. Ärge kasutage mingit muud lõikeorganit. ■ Ärge kunagi lõigake materjali, mille läbimõõt on suurem kui 13 mm. ■ Võsalõikur on varustatud kanderihmaga. Kohandage kanderihmad hoolikalt, et need aitaksid mugavalt taluda teie paremal küljel asuva toote kaalu. ■ Tehke kindlaks, kuidas kasutada kiirvabastusmehhanismi ja proovige seda enne kasutamise alustamist. Selle õige kasutamine võimaldab ära hoida hädaolukorras tekkida võiva raske kehavigastuse. Ärge mingil juhul kandke rakmete peal riietusesemeid, muidu piirate juurdepääsu kiirvabastusmehhanismile. ■ Enne seadme hoiulepanekut või transportimise alustamist katke lõiketera selleks ettenähtud kaitsekattega. Võtke tera kaitsekate enne seadme kasutamist maha. Kui seda ei eemaldata, paiskub terakaitse lõiketera pöörlema hakkamisel välja. ■ Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Kui tera põrkub millegi vastu, mida ta ei suuda läbi lõigata, siis tekib põrkumisreaktsioon. Selline kokkupuude võib põhjustada lõiketera viivitamatu seiskumise ja seade võib ootamatult põrkuda objektist, mille vastu see löögi sai. See reaktsioon võib olla nii tugev, et kasutaja kaotab seadme üle kontrolli. Tera põrkumine võib ilmneda ilma hoiatamata kui lõiketera rebeneb, seiskub või kinni jääb. See võib suurema tõenäosusega ilmneda kohtades, kus mahalõigatavat materjali on raske näha. ■ Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule. Juhul, kui on oodata ettearvamatuid objekte või kändusid, võib nimetatud tööviis minimeerida vastulöögi reaktsiooni. Hoidke töötamise ajal tööriistast alati kahe käega kinni. KOKKUPANEK LAHTIPAKKIMINE Vt leht 181-182. Seade on vaja enne kasutamist kokku panna. ■ Võtke tööriist ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on olemas. ■ Uurige tööriista põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises. HOIATUS Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Selle hoiatuse eiramine võib põhjustada raskeid vigastusi.133Eesti |

Vt leht 185/189. Reguleerige õlarakmete kinnituskonksu nii, et trimmer on mugavas ja stabiilses asendis ning lõiketera ripub 100 mm kuni 300 mm maapinnast kõrgemal. ÕLARAKMETE KASUT AMINE Vt leht 185/189. MÄRKUS. Kasutage tööriista alati koos kanderihmaga. MÄRKUS. Et tööriista kiiresti rihma küljest eemaldada, tõmmake järsult kiiravatavast tripist.

REELEASY™ MURUTRIMMERIPEA JA TRI-ARC™ LÕI-

KETERA KASUTAMINE ■ Kasutades ReelEasy™ murutrimmeripead, peab muru deflektor olema kinnitatud terakaitse külge. (Vt leht 203). ■ Kui kasutate lõiketera Tri-Arc™, tuleb rohusuunaja lõikeketta kaitsekattelt eemaldada. (Vt leht 202). HOIATUS Enne mootori käivitamist eemaldage alati ülekandevõlli lukustustihvt (vt lk 185, samm 4) KASUTAMINE

Vt leht 184. ■ Käsitsege kütust alati ettevaatlikult, sest see on kergsüttiv. ■ Sellel tootel on kahetaktiline mootor, mis vajab bensiini ja kahetaktilise õli eelnevat segamist. Segage pliivaba bensiin ja kahetaktiline õli puhtas bensiinikonteineris. ■ Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 91 või enam. ■ Ärge kasutage bensiinijaamades saadavat eelnevalt segatud bensiini ja õli segu. ■ Kasutage üksnes sünteetilist kahetaktilise mootori õli. Ärge kasutage autodele mõeldud määret ega 2-taktilist välispidist määret. ■ Segage bensiini sisse 2% 2-taktilise mootori õli. Suhe on 50:1. ■ Segage kütust põhjalikult ja korrake segamist ka enne iga tankimist. ■ Segage kütust väikestes kogustes. Ärge segage koguseid, millest jätkub enam kui 30 päevaks. Soovitatav on kasutada sünteetilist kahetaktilise mootori õli, mis sisaldab kütusestabilisaatorit.

ANKIMINE ■ Saastumise vältimiseks puhastage paagi korgi ümbrus. ■ Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist. ■ Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist. ■ Enne korgi tagasiasetamist puhastage paak. ■ Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 m (30 jala) kaugusele. MOOT

ORI KÄIVITAMINE ELEKTRILISE STARTERI (LI-

SAVARUSTUS) ABIL: Vaata joonist 196-201. HOIATUS Kasutage ainult elektrilist starterit Ryobi OES18. Mõne teise starteri kasutamine võib mootorit kahjustada ja tekitada raskeid kehavigastusi. HOIATUS Enne tööriista käivitamist elektrilise starteri abil lugege läbi ja tehke endale selgeks elektrilise starteri OES18 kasutusjuhend, et vältida selle väära käsitsemist ja raskeid kehalisi vigastusi. ■ Hoidke vasaku käega isoleeritud varrest ja pange starteri otsiku võll mootori võlliauku. Muidu mootor ei tööta. ■ Veenduge, et starteri tarvik on korralikult haakunud. MÄRKUS. Elektrilisel starteril on turvablokeering. Ärge vajutage ega hoidke all lülitit, kui ühendate elektrilise starteri võlli mootoriga. Starter ei liigu, kui elektriline starter ei ole korralikult haakunud. MURUTRIMMERI KASUT AMINE Vt leht 189. RBC31SESO: Hoidke tööriista tagumisest käepidemest parema käega ja eesmisest käepidemest vasaku käega. RBC31SBO: Hoidke seadet parema käega päästiku käepidemest ja vasaku käega vasakust käepidemest. ■ Säilitage töö ajal mõlema käega kindel haare. ■ Seadet tuleks hoida mugavas asendis, kus päästiku käepide oleks umbes puusa kõrgusel. ■ Töötage trimmeriga alati täispööretel. Pikemaajaline lõikamine osalistel pööretel põhjustab õli tilkumist summutist. ■ Niitke pikka rohtu ülevalt alla, et vältida rohu mähkumist ümber võllikorpuse ja jõhvipea, mis võib ülekuumenemise tõttu vigastusi põhjustada. ■ Kui muru või prügi keerdub ümber lõiketerade, peatage mootor. Et vältida lõiketeradega kokkupuutel tekkivaid vigastusi, kandke vastupidavaid kindaid ja eemaldage prügi ettevaatlikult. ■ Ärge suruge lõigatavasse rohusse. Liigutage küljelt küljele. Iga viibutuse järel liikuge veidi edasi. ■ Hoidke seadet kallutatuna niidetava ala suhtes. ■ Ärge töötage ohtlikes keskkondades. ■ Kasutage lõikamiseks jõhvi otsa, ärge suruge jõhvipead niitmata rohu sisse. ■ Traat- ja lattaed põhjustavad jõhvi täiendavat kulumist või isegi katkemist. Kivi- ja tellisseinad, äärekivid ja puitosad võivad jõhvi kiiresti ära kulutada. ■ Vältige puid ja põõsaid. Puukoor, puitlatid, voodrilauad ja aiapostid võivad jõhviga hõlpsalt vigastada saada.134 | Eesti

VÕSALÕIKURI KASUTAMINE

Vt leht 192. Tagasilöögi ohu vähendamiseks: ärge suruge lõigatavasse materjali. Liigutage paremalt vasakule ühtlaste viibutustega. Iga uue viibutuse eel liikuge veidi edasi. RBC31SESO: Hoidke tööriista tagumisest käepidemest parema käega ja eesmisest käepidemest vasaku käega. RBC31SBO: Hoidke seadet parema käega päästiku käepidemest ja vasaku käega vasakust käepidemest. ■ Seadet tuleks hoida mugavas asendis, kus päästiku käepide oleks umbes puusa kõrgusel. ■ Haarake kindlalt kinni ja toetuge mõlemale jalale. Hoidke oma keha nii, et lõiketera tagasilöögi reaktsioonijõud ei vii teid tasakaalust välja. ■ Seadke riputusrihmad mugavasse asendisse. ■ Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Kui tera põrkub millegi vastu, mida ta ei suuda läbi lõigata, siis tekib põrkumisreaktsioon. Selline kokkupuude võib põhjustada lõiketera viivitamatu seiskumise ja seade võib ootamatult põrkuda objektist, mille vastu see löögi sai. See reaktsioon võib olla nii tugev, et kasutaja kaotab seadme üle kontrolli. Tera põrkumine võib ilmneda ilma hoiatamata kui lõiketera rebeneb, seiskub või kinni jääb. See võib suurema tõenäosusega ilmneda kohtades, kus mahalõigatavat materjali on raske näha. Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule. Juhul, kui on oodata ettearvamatuid objekte või kändusid, võib nimetatud tööviis minimeerida vastulöögi reaktsiooni.

TRANSPORTIMINE JA HOIUSTAMINE

■ Enne hoiule paneku või teisaldamise alustamist seisake mootor. ■ Puhastage seade kõikidest võõrkehadest. ■ Kui lõiketera on paigas, katke see kaitsekattega. ■ Kallake kogu kütus paagist kütusemahutisse. Ärge unustage kütusekorki korralikult tagasi panna ja kinnitada. ■ Laske mootoril töötada kuni peatumiseni. See eemaldab kütusepaagist kogu kütuse, mis muidu võib vanaks minna ning jätta küttesüsteemi vaiku jms. ■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. Ärge hoiustage õues. ■ Vedamise ajal tõkestage kultivaator liikuma hakkamise ja alla kukkumise vastu, et vältida kehavigastusi ja masinaosade kahjustamist. ■ Ärge kandke või teisaldage saagi sel ajal, kui see töötab. ■ Järgige kõiki riiklikke ja kohalikke eeskirju kütuse turvalisel säilitamisel ja käsitsemisel. Üleliigne kütus tuleks kasutada ära muudes kahetaktilise mootoriga seadmetes.

LÜHIAJALINE HOIUSTAMINE

■ Enne hoiustamist peatage mootor ja laske maha jahtuda. ■ Puhastage seade kõikidest võõrkehadest. ■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. ■ Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. ■ Ärge hoiustage õues. HOOLDUS HOIATUS Kasutage ainult tootja originaalvaruosi, tarvikuid ja tööorganeid. Selle nõude eiramine võib põhjustada, kehavigastuse, tootluse languse ja teile antud garantii tühistamise. HOIATUS Lõikeorgan ei tohi mootori tühikäigul pöörelda. Kui see tingimus ei ole täidetud, tuleb sidur välja reguleerida või tuleb seade lasta kohe pädeva tehniku poolt hooldada. HOIATUS Lekkiv kütusepaagi kork on tuleohtlik ja see tuleb kohe asendada. HOIATUS Võtke arvesse, et lõiketera mutter on nailonstopperiga mutter, mida saab toote kokkupanemisel kasutada ainult üks kord. Ärge kasutage nailonstopperiga mutrit uuesti. Paigaldamisel/taaspaigaldamisel kasutage uut mutrit. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi. HOIATUS Lõiketera kinnitamisel veenduge, et mutri pingutusmoment on ≥25 Nm. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi. (vt lk 202, samm 4) ■ Seisake mootor ja laske sellel jahtuda, enne kui alustate hooldustöid. ■ Lubatud on teha ainult selles kasutusjuhendis kirjeldatud reguleerimis- ja parandustoiminguid. Muude parandustööde tegemiseks jaoks viige trimmer volitatud teenindustöökotta. ■ Ebapiisava hoolduse tagajärjel võib koguneda liigselt põlemisjääke ja sellega langeb tootlus ja summutist hakkab välja voolama musta õlijääki. ■ Asendusjõhvina kasutage vaid sellise läbimõõduga nailonjõhvi, mis on esitatud selle kasutusjuhendi tehniliste andmete tabelis.135 Eesti |

■ Pärast uue trimmerijõhvi paigaldamist seadke trimmer enne käivitamist tavatööasendisse. Pühkige trimmer pärast iga kasutuskorda pehme kuiva lapiga puhtaks. ■ Veenduge, et kõik kaitsed, rihmad, suunajad ja käepidemed on õigesti ja ohutult kinnitatud, et vältida kehavigastuse ohtu. HOOLDUSPLAAN Kontrollige, kas kinniti on tugevasti kinni Enne igat kasutuskorda Kontrollige, Lõikeorgan ei tohi mootori tühikäigul pöörelda.

Enne igat kasutuskorda Kontrollige kütusevoolikut Enne igat kasutuskorda Kontrollige kõiki voolikuühendusi Enne igat kasutuskorda Puhastage kütusepaaki ja fi ltrit

Iga 3 kuu või 50 töötunni järel Kütusfi ltri asendamine

Igal aastal või 300 töötunni järel Kontrollige kütusepaagi korki või kütusepaagi rõhuventiili (kui on olemas) lekke suhtes Enne igat kasutuskorda Puhastage õhufi lter. Iga 25 töötunni järel Vahetage õhufi lter välja Igal aastal või 300 töötunni järel Puhastage või reguleerige süüteküünalt Iga 6 kuu või 100 töötunni järel Kütusfi ltri asendamine Igal aastal või 300 töötunni järel Puhastage sädemesuunaja Iga 25 töötunni järel Vajaduse korral asendage uue sädemepüüduriga. Igal aastal või 300 töötunni järel Väljalaskeava ja summuti puhastamine Iga 25 töötunni järel 1 Neid töid võib teostada ainult volitatud teenindustöökoda. 2 Kui see nõue ei ole täidetud, võtke ühendust volitatud teenindusega remondiks ja reguleerimiseks. JÄÄKRISKID Isegi siis, kui kultivaatorit kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu. ■ Kokkupuude lõikeorganitega. – Kontrollige, et lõiketeral on kaitsekate peal, kui toodet ei kasutata. Hoidke käed ja jalad lõiketeradest kogu aeg eemal. ■ Vibratsioonist põhjustatud kehavigastus. – Kasutage töötamiseks õiget seadet, kasutage ettenähtud käepidemeid, piirake tööaega ja kokkupuudet vibratsiooniga. ■ Müraga kokkupuutumine võib kuulmist kahjustada. – Kandke kuulmiskaitsevahendeid ja piirake müraga kokkupuudet. ■ Silmade vigastamise oht lendavast prahist. – Kandke alati silmakaitsevahendeid. ■ Kukkuvate esemete oht – Kandke peakaitset, kui on kukkuvate esemete oht. Võsalõikuri kasutamisel võib esineda tagasilöök. Tagage vajalik kontroll, hoides mõlema käega käepidemetest. Lugege läbi ja järgige selles kasutusjuhendis toodud juhiseid, et vähendada tagasilöögi ohtu. RISKI ALANDAMINE Teadaolevalt võib käsitööriistade kasutamine põhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud’ sündroomiks. Sümptomidena võib ilmneda sõrmede tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada õigeid töövõtteid. Vibratsiooni mõju vähendamiseks tuleb rakendada järgmisi abinõusid. ■ Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. Uuringud näitavad, et Raynaud’s Syndrome ilmneb põhiliselt külma ilmaga. ■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada. ■ Enne seadme käivitamist veenduge, et seade on õiges tööasendis. ■ Piirake tööperioodi pikkust. Tehke regulaarselt töövaheaegasid. Kui ilmnevad haigustunnused, lõpetage kohe töö ja pöörduge arsti poole. HOIATUS Seadme pikaajalisel kasutamisel võite saada kehavigastusi ja varasemad vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.

10. Lõiketera kaitsekate

11. Tri-Arc-lõiketera

12. Ülemine jõhvipea korpus

15. Alumine jõhvipea korpus

17. RBC31SBO: Gaasi päästiku blokeering

18. RBC31SBO: Päästik

19. Süütelüliti136 | Eesti

25. RBC31SESO: Eesmine käepide

26. RBC31SESO: Päästik

Ohutusalane teave Enne seadmega töö alustamist lugege kõik juhised hoolikalt läbi ja pidage kinni hoiatustest ja ohutusega seotud juhistest. Kandke silma- ja kuulmiskaitsevahendeid ning kiivrit. Kandke selle toote kasutamisel alati libisemiskindlaid turvajalatseid. Kandke libisemiskindlaid, tugevdatud kaitsekindaid. Hoiduge ülespaisatud ja lendavate esemete eest. Hoidke kõik kõrvalseisjad, eriti lapsed ja lemmikloomad tööalalt vähemalt 15 meetri kaugusele. See toode ei ole ette nähtud kasutami- seks hammastatud ketastega. Kehavigastuse ja põletuse ohu vältimiseks vältige kokkupuudet kuuma pinnaga. Hoidke käed lõiketeradest eemal. Garanteeritud helivõimsuse tase Tööasend Seadke õhuklapi hoob asendisse "SULETUD". Seadke õhuklapi hoob asendisse "POOL". Ooteaeg 10 sekundi PRITSI Suruge etteandekuplile 10 korda. Tõmmake starteri trossi. Käivitamiseks ja käitamiseks vajutage gaasipäästikule. Lukustage gaasipäästik kohale, vajutades gaasipäästiku lukustusnupule. Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 91 ([R+M]/2) või enam. Kasutage 2-taktilise õhkjahutusega mootori õli. Segage kütusesegu hoolikalt läbi ja tehke seda ka alati enne tankimist. Külma mootori käivitamine käsitsi Sooja mootori käivitamine käsitsi Külma mootori käivitamine elektrilise starteri abil Sooja mootori käivitamine elektrilise starteri abil sirge võll: Sirge võlli sümbol:paigaldades pooli lõikevahenditele, peab see sümbol olema tööriista kasutajale näha. Sellele tootele sobib Tri-Arc™ lõiketera, millega saab lõigata säsist umbrohtu ja vääte. Lõiketera vastusurve! Lõikeorgani võlli pöörlemissuund ja maksimaalkiirus. Tõmba Kiirühenduse fi ksaator Vastab kõigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud. Euraasia vastavusmärk Ukraina vastavusmärgis Järgnevad märguandesõnad ja tähendused on mõeldud selle toote kasutamisega seotud riskitasemete kirjeldamiseks. OHT. Viitab kohe tekkivale ohtlikule situatsioonile, mis, kui ei väldita, lõpeb surma või tõsise vigastusega. HOIATUS Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda surma või tõsise vigastusega.137 Eesti |

ETTEVAATUST Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda väiksemate või keskmiste vigastusega. ETTEVAATUST Ilma hoiatussümbolita Osutab olukorrale, mis võib põhjustada varakahju.

pateiktais nurodymais.RIKKEOTSING KUI SELLE LAHUSE KASUTAMINE EI AITA, SIIS PÖÖRDUGE MEIE VOLITATUD HOOLDAJA POOLE. Probleem Võimalik põhjus Lahendus Mootor ei käivitu. 1. Süüde puudub. 1. Süüteküünal võib olla kahjustatud. Võtke see ära ning kontrollige, kas see on must või on sellel praod. Asendage uue süüteküünlaga.

2. Kütust ei ole 2. Vajutage bensiinipumba nuppu, kuni see täitub. Kui bensiinipumba

nupp ei täitu, on küttesüsteem ummistunud. Võtke ühendust volitatud hoolduskeskusega. Kui bensiinipumba nupp täitub, võib mootor olla üleujutatud. Vt järgmist punkti.

3. Mootor on üle ujutatud. 3. Eemaldage süüteküünal. Keerake toode nii, et süüteküünla auk

on maapinna poole. Keerake õhuklapp asendisse ja tõmmake starteri trossi 10 kuni 15 korda. See hõlbustab kütuseaurude eemaldumist mootorist. Valage kogu kütus välja. Puhastage süüteküünal ja pange siis oma kohale tagasi. Koristage ära maha voolanud kütus ja enne tööriista taaskäivitamist minge sellest kohast vähemalt 9 m kaugusele. Tõmmake starterit kolm korda, kui õhuklapp on asendis . Kui mootor ei käivitu, keerake õhuklapp asendisse ja seejärel korrake tavapärast käivitamist. Kui mootor ikka ei käivitu, korrake protseduuri uue süüteküünlaga.

4. Starteri trossi nüüd raskem tõmmata

4. Võtke ühendust volitatud hoolduskeskusega.

5. Vana kütus. 5. Kasutage ainult värsket kütust ja soovitatud õli. Kui kütus on vanem

kui 30 päeva, siis see võib takistada käivitumist. Mootor käivitub, kuid ei võta pöördeid üles. Mootori soojenemiseks kulub umbes kolm minutit. Laske mootoril korralikult soojaks minna. Kui mootor ei võta pöördeid üles kolme minuti jooksul, võtke ühendust hooldusfirmaga. Mootor käivitub, kuid töötab täispööretel ainult siis, kui õhuklapp on osaliselt kinni. Karburaator vajab reguleerimist. Võtke ühendust volitatud hoolduskeskusega. Mootor ei jõua täispööreteni ja/või suitseb.

1. Kontrollige kütusesegu. 1. Kasutage värsket kütust ja õiget sünteetilist kahetaktilist õlisegu.

2. Õhufilter on puhastamata. 2. Puhastage õhufilter. Vaadake kasutusjuhendi osa “Õhufiltri

3. Sädemekaitse on puhastamata. 3. Võtke ühendust volitatud hoolduskeskusega.

Mootor käivitub ja kiirendab, kuid ei tööta tühikäigul. Karburaatori tühikäigu kruvi vajab reguleerimist. Võtke ühendust volitatud hoolduskeskusega. Jõhvi ei tule ette. 1. Jõhv on kokku kleepunud. 1. Määrige silikoon spray'ga.

2. Poolil ei ole piisavalt jõhvi. 2. Kerige poolile jõhvi juurde. Vaadake kasutusjuhendi osa "Jõhvi

3. Jõhv on liiga lühike. 3. Tõmmake jõhve ja vajutage vabastusnuppu üles-alla.

4. Jõhv on poolil sassis. 4. Eemaldage jõhv poolilt ja kerige uuesti. Vaadake kasutusjuhendi

osa "Jõhvi vahetamine".

5. Mootori pöörded on liiga madalad. 5. Andke jõhvi ette täisgaasil.

Rohi keerdub ümber võlli korpuse ja lõikepea

1. Kõrge rohu lõikamine maapinnalt 1. Lõigake kõrget rohtu suunaga ülevalt alla.

2. Toode ei tööta täisvõimsusel 2. Töötage trimmeriga alati täispööretel.

Puutenuppu on raske keerata Kruvikeermed on mustad või kulunud Puhastage keermed ja määrige. Kui olukord ei parane, vahetage puutenupp välja. Summutist tilgub õli 1. Toode ei tööta täisvõimsusel 1. Töötage trimmeriga alati täispööretel.

2. Õli/kütusesegu on must 2. Kasutage värsket kütuse ja õige sünteetilise 2-taktiliste mootorite

3. Õhufilter on puhastamata. 3. Puhastage õhufilter vastavalt hooldusosas antud juhisteleOTKLANJANJE SMETNJI

-lõiketera Oštrica Tri-Arc

Vibratsioonitase HOIATUS Deklareeritud vibratsiooniväärtus on mõõdetud standardse testimismeetodiga ja seda võib kasutada tööriistade omavaheliseks võrdlemiseks. Deklareeritud vibratsiooniväärtust võib kasutada mürataseme eelhindamiseks. Olenevalt seadme kasutusviisist võib mehaanilise tööriista töötamisel ilmneda vibratsiooniemissioon, mille suurus erineb deklareeritud väärtustest. Kasutaja kaitsmiseks seadmega töötamisel tuleb kindlaks teha turvameetmed, mis põhinevad tegelikes kasutustingimustes esinevale vibratsioonile, sealjuures tuleb arvesse võtta kõiki töötsükli osi, lisaks sisselülitatud olekule näiteks ka vibratsiooni väljalülitamise ajal ja tühikäigul.

GARANTIITINGIMUSED Lisaks toote ostust tulenevatele seadusjärgsetele õigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode

osteti. Selle kuupäeva tõestuseks on vaja arvet või mõnda teist tõendit ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale (vahelduvvoolu/alalisvoolu) aiatööriistadele on võimalik

pikendada eespool toodud garantiiaega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustuma tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab kõik defektid toote garantiiaja jooksul, kui ostu kuupäeval

ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel: – toode on kahjustatud vale hoolduse tõttu – toodet on muudetud – toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud – kahju on tekkinud kasutusjuhendi mittejärgimisest – tootel puudub CE-märgis – toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata. – toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus) – tootega kasutati sobimatut kütusesegu (kütus, õli, õli protsent) – välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju – tavapärane kulumine ja katkised varuosad – ebaõige kasutamine, tööriista ülekoormamine – heakskiitmata tarvikute või osade kasutamine – Karburaatorite korralised reguleerimistööd või hooldus- ja puhastustööd – Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas puutenupud, kiilrihmad, sidur, hekilõikurite või muruniidukite lõiketerad, rakmed, gaasitross, süsinikharjad, toitejuhe, freesiterad, vildist seibid, tihvtid, õhuventilaatorid, puhuri- ja imuritorud, kogumiskott ja rihmad, juhikud, saeketid, voolikud, liitmikud, pihusti otsakud, rattad, pritsi varred, sisemised poolid, välimised poolid, jõhvid, süüteküünlad, õhufiltrid, gaasifiltrid, multšimisterad jne.

4. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse,

mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

5. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See

ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused

6. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil,

Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii. VOLITATUD HOOLDUSKESKUS Oma volitatud hoolduskeskuse leiate veebisaidilt http://uk.ryobitools.eu/header/ service-and-support/service-agents.SK
