BRUKSANVISNING RBC31SBO RYOBI

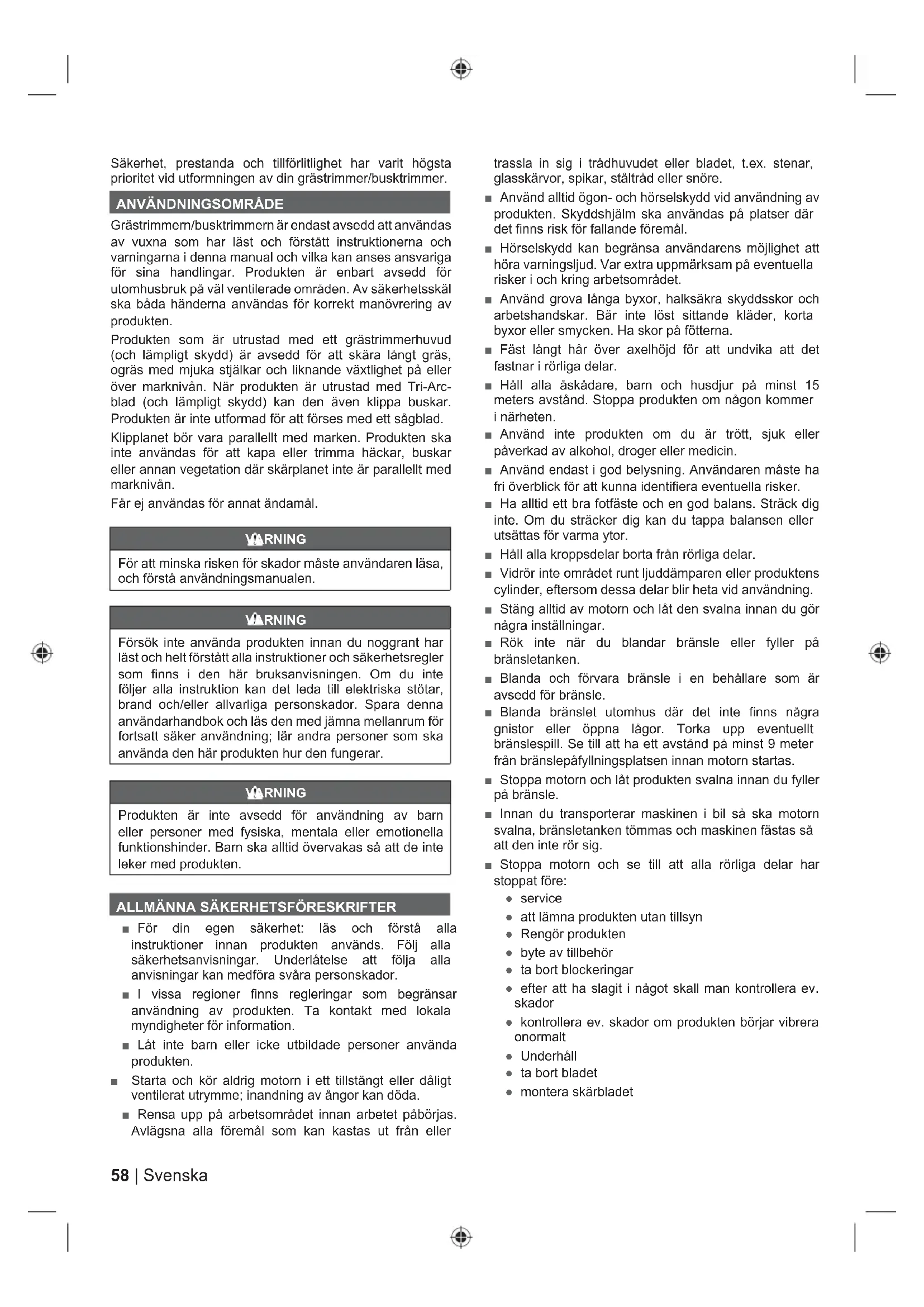

Säkerhet, prestanda och tillförlitlighet har varit högsta prioritet vid utformningen av din grästrimmer/busktrimmer.

ANVÄNDNINGSOMRÅDE

Grästrimmern/busktrimmern är endast avsedd att användas av vuxna som har läst och förstått instruktionerna och varningarna i denna manual och vilka kan anses ansvariga för sina handlingar. Produkten är enbart avsedd för utomhusbruk på väl ventilerade områden. Av säkerhetsskäl ska båda händerna användas för korrekt manövrering av produkten.

Produkten som är utrustad med ett grästrimmerhuvud (och lämpligt skydd) är avsedd för att skära långt gräs, ogräs med mjuka stjälkar och liknande växtlighet på eller över marknivån. När produkten är utrustad med Tri-Arcblad (och lämpligt skydd) kan den även klippa buskar. Produkten är inte utformad för att förses med ett sågblad.

Klipplanet bör vara parallellt med marken. Produkten ska inte användas för att kapa eller trimma häckar, buskar eller annan vegetation där skärplanet inte är parallellt med marknivån.

Får ej användas för annat ändamål.

WARNING

För att minska risken för skador måste användaren läsa, och förstå användningsmanualen.

WARNING

Försök inte använda produkten innan du noggrant har läst och helt förstått alla instruktioner och säkerhetsregler som finns i den här bruksanvisningen. Om du inte följer alla instruktion kan det leda till elektriska stötar, brand och/eller allvarliga personskador. Spara denna användarhandbok och läs den med jämna mellanrum för fortsatt säker användning; lär andra personer som ska använda den här produkten hur den fungerar.

WARNING

Produkten är inte avsedd för användning av barn eller personer med fysiska, mentala eller emotionella funktionshinder. Barn ska alltid övervakas så att de inte leker med produkten.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

■ För din egen säkerhet: läs och förstå alla instruktioner innan produkten används. Följ alla säkerhetsanvisningar. Underlåtelse att följa alla anvisningar kan medföra svåra personskador.
I vissa regioner finns regleringar som begränsar användning av produkten. Ta kontakt med lokala myndigheter för information.
- Låt inte barn eller icke utbildade personer använda produkten.
- Starta och kör aldrig motorn i ett tillstängt eller dåligt ventilerat utrymme; inandning av ångor kan döda.
■ Rensa upp på arbetsområdet innan arbetet påbörjas. Avlägsna alla föremål som kan kastas ut från eller

trassla in sig i trädhuvudet eller bladet, t.ex. stenar, glasskärvor, spikar, stältråd eller snöre.

■ Använd alltid ögon- och hörselskydd vid användning av produkten. Skyddshjälm ska användas på platser där det finns risk för fallande föremål.
■ Hörselskydd kan begränsa användarens möjlighet att höra varningsljud. Var extra uppmärksam på eventuella risker i och kring arbetsområdet.
■ Använd grova långa byxor, halksäkra skyddsskor och arbetshandskar. Bär inte löst sittande kläder, korta byxor eller smycken. Ha skor på fötterna.
- Fäst längt här över axelhöjd för att undvika att det fastnar i rörliga delar.
Håll alla åskådare, barn och husdjur på minst 15 meters avständ. Stoppa produkten om någon kommer i närheten.
■ Använd inte produkten om du är trött, sjuk eller påverkad av alkohol, droger eller medicin.
■ Använd endast i god belysning. Användaren måste ha fri överblick för att kunna identifiera eventuella risker.
Ha alltid ett bra fotfäste och en god balans. Sträck dig inte. Om du sträcker dig kan du tappa balansen eller utsättas för varma ytor.
■ Håll alla kroppsdelar borta från rörliga delar.
- Vidrör inte området runt ljuddämparen eller produktens cylinder, eftersom dessa delar blir heta vid användning.
■ Stäng alltid av motorn och låt den svalna innan du gör några inställningar.
■ Rök inte när du blandar bränsle eller fyller på bränsletanken.
■ Blanda och förvara bränsle i en behållare som är avsedd för bränsle.
Blanda bränslet utomhus där det inte finns några gnistor eller öppna lågor. Torka upp eventuellt bränslespill. Se till att ha ett avständ på minst 9 meter från bränslepåfyllningsplatsen innan motorn startas.
- Stoppa motorn och låt produkten svalna innan du fyller på bränsle.
Innan du transporterar maskinen i bil så ska motorn svalna, bränsletanken tömmas och maskinen fästas så att den inte rör sig.
■ Stoppa motorn och se till att alla rörliga delar har stoppat före:

- service

- att lämna produkten utan tillsyn

• Rengör produkten

- byte av tillbehör

• ta bort blockeringar

- efter att ha slagit i något skall man kontrollera ev. skador

- kontrollera ev. skador om produkten börjar vibrera onormalt

• Underhåll

• ta bort bladet

• montera skärbladet

! WARNING

Använd aldrig skärenheter eller tillbehör som inte har specificerats av Ryobi i denna bruksanvisning. Detta inkluderar användning av svängkedjor av metall i flera delar och ledade skärblad. Dessa enheter är kända för att brytas sönder under användning och utgör en hög risk för att användaren eller andra närvarande personer skadas allvarligt.

! WARNING

Inspektion efter att produkten tappats eller utsatts för stötar

Kontrollera produkten noggrant för att identifiera eventuella skador på den. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma.

SÄKERHETSVARNINGAR FÖR GRÄSTRIMMERS

• Byt ut trådhuvudet om det är sprucket, bitar har lossnat eller om det är skadat på något sätt. Kontrollera att trådhuvudet är korrekt monterat och ordentligt fastsatt. Om du inte gör det kan du orsaka allvarlig skada.
  ■ Undvik användning på vått gräs.
  ■ Gå inte baklänges när produkten används.
  ■ Gå. Spring aldrig.
  Det lilla bladet som sitter på skärinsatsens skydd är till för kapning av den nya utökade trådlängden till korrekt längd, för säker och optimal prestanda. Det är väldigt vasst, rör det inte, särskilt vid rengöring av produkten.
• Säkerställ alltid att ventilationshålen är öppna och fria från smuts.
• Kontrollera före användning och efter påverkan att det inte finns några skadade delar. Kontrollera skäranordningen så det inte finns sprickor eller andra skador. En defekt omkopplare eller någon del som är skadad skall repareras ordentligt eller bytas ut hos en auktoriserad servicefirma.
  ■ Se till att huvudtillbehöret är korrekt installerad och ordentligt fäst.
  Se till att alla skydd, deflektorer, handtag, bultar och fästen är korrekt och ordentligt fästa.
• Ändra inte produkten på något sätt. Detta kan öka risken för skada på dig själv eller andra.
  ■ Använd enbart tillverkarens reservtråd för skärhuvudet. Använd inga andra skärtillbehör.
  ■ Använd aldrig produkten utan att skärinsatsens skydd sitter på plats och är i gott skick.
  ■ Behåll ett fast grepp om båda hantagen vid trimning. Håll trådhuvudet under midjehöjd. Klipp aldrig med trådhuvudet högre än 76 cm över marken.

SÄKERHETSVARNINGAR FÖR BUSKTRIMMER

■ Utöver riktlinjerna ovan bör följande instruktioner beaktas när produkten används i busktrimningsläge.
■ Använd grova arbetshandskar vid montering och demontering av bladen eftersom dessa har vassa kanter.

■ Försök inte att vidröra eller stoppa bladet när det roterar.
■ Ett rörligt blad kan orsaka allvarliga skador. Behåll ordentlig kontroll över produkten med hjälp av båda händerna ända tills bladet helt har slutat rotera.
- Byt ut alla blad som har blivit skadade. Kontrollera alltid att bladet är korrekt monterat och fastsatt innan användning.
■ Använd enbart tillverkarens utbytes-Tri-Arc-blad. Använd inga andra skärtillbehör.
■ Skär aldrig något material över 13 mm i diameter.
- Din busktrimmer är utrustad med en sele. Justera selen omsorgsfullt så att den bekvämt bär upp vikten av produkten vid din högra sida.
■ Ta reda på snabbkopplingsmekanismen och testa den innan du börjar använda maskinen. Korrekt användning av den kan förhindra allvarliga skador i nödfall. Bär aldrig extrakläder över selen eller på annat sätt förhindra åtkomsten till snabbutlösningen.
- Täck bladet med bladskyddet innan du förvarar eller transporterar enheten. Ta alltid av bladskyddet innan enheten används. Om det inte tas bort kan bladskyddet kastas iväg när bladet börjar snurra.
- Var extremt försiktig när du använder blad med produkten. Bladslag är den reaktion som sker när det roterande bladet slår mot något som det inte kan skära. Denna kontakt kan få bladet att stanna en kort stund och plötsligt "kasta" iväg enheten från föremålet som det träffade. Detta återkast kan vara så kraftig att användaren kan tappa kontrollen över enheten. Återkast kan uppstå utan förvarning om bladet hakar i, stannar eller fastnar. Det uppstår oftare på ställen där man inte kan se det man skär.
För att det ska vara enklare och säkrare ska du skära grenarna från höger till vänster. Om ett oväntat föremål eller träbit stöts på kan det minimera bladets slagreaktion. Båda händerna måste alltid användas för att kontrollera den här produkten.

MONTERING

UPPACKNING

Se sida 181 - 182.

Den här produkten kräver montering.

■ Ta försiktigt ur verktyget och tillbehören ur kartongen. Kontrollera att alla föremål som står med på packsedeln finns med.
■ Undersök verktyget noggrant och se till att inga skador har uppstått under frakten.

WARNING

Om några delar är skadade eller saknas, använd inte denna produkt innan delarna har bytts ut. Att inte följa denna säkerhetsvarning kan leda till allvarlig kroppsskada.

JUSTERA REMMENS HÄNGARE

Se sida 185/189.

Ställ in remfästet på en bekväm och balanserad position

där blad- eller skärenheten befinner sig mellan 100 mm och 300 mm ovanför markytan.

ANVÄNDA SELEN

Se sida 185/189.

NOTERA: Använd alltid selen tillsammans med produkten. NOTERA: Dra kraftigt i snabbkopplingsfliken för att snabbt koppla loss produkten från selen.

ANVÄNDA REELEASY™ GRÄSTRIMMERHUVUD OCH TRI-ARC™ SKÄRBLAD

• Vid användningen av ReelEasy™-grästrimmerhuvudet måste gräsdeflektorn fästas till bladskyddet. (Se sida 203).
  När Tri-Arc™-blad används ska gräsavvisaren tas bort från bladskyddet. (Se sida 202).

WARNING

Ta alltid bort stiftet som låser kopplingsskaftet innan du startar motorn (se sidan 185, steg 4)

ANVÄNDNING

BRÄNSLE OCH TANKNING

Se sida 184.

■ Hantera alltid bränsle med försiktighet, det är väldigt brännbart.
■ Denna produkt drivs av en tvåtaktsmotor och kräver att bensin blandas med tvåtaktsolja. Blanda blyfri bensin och tvåtaktsolja i en ren behållare som godkänts för bensin.
■ Denna motor är godkänd för användning med blyfri bensin för bilar med en oktanhalt på 91 ([R + M]/2) eller högre.
■ Använd ingen annan typ av bensin-/oljeblandning som säljs på bensinstationer.
■ Använd endast syntetisk tvåtaktsolja. Använd inte smörjmedel till bilar eller 2-taktsutombordare.
■ Blanda 2 % syntetisk tvåtaktsolja i bensinen. Detta är en proportion på 50:1.
■ Blanda bränslet noga och före varje tankning.
Blanda i små kvantiteter. Blanda inte större kvantiteter än som kan användas under en 30-dagarsperiod. Vi rekommenderar användning av en syntetisk tvåtaktsolja som innehåller en bränslestabilisator.

TANKNING

■ Rengör ytan runt bränslelocket för att förhindra förorening.
- Lossa locket till bränsletanken längsamt för att släppa ut trycket och så att bränslet inte tränger ut runt locket.
■ Häll försiktigt bränsleblandningen i bränsletanken. Undvik spill.
■ Rengör och inspektera packningen innan du sätter tillbaka bränslelocket.
Sätt omedelbart tillbaka bränslelocket och dra åt för hand. Torka upp eventuellt bränslespill. Förflytta dig 9 m (30ft) bort från påfyllningsstället innan motorn startas.

STARTA MOTORN MED HJÄLP AV EN ELSTARTMO- TOR (TILLVAL):

Se sida 196 - 201.

WARNING

Endast Ryobi OES18-elstartmotor får användas. Användning av annan startmotor kan skada motorn och orsaka allvarliga personskador.

WARNING

Innan du använder elstartmotorn måste du läsa igenom och till fullo förstå OES18-elstartmotorns bruksanvisning för att undvika felaktig drift och allvarliga personskador.

Håll den isolerade axeln med din vänstra hand och använd din högra hand för att placera axelns startstycke i motorns axelhål. I annat fall startar inte motorn.
■ Se till att startstycket är ordentlig isatt.

NOTERA: Elstartmotorn är försedd med en säkerhetsspärr. Tryck inte och håll inte på omkopplarknappen när du sätter elstartmotorskaftet i motorns skafthål. Startmotorn kommer inte att rotera om elstartmotorn inte sitter i ordentligt.

ANVÄNDA GRÄSTRIMMERN

Se sida 189.

RBC31SESO: Håll produkten med höger hand på det bakre handtaget och vänster hand på det främre handtaget.

RBC31SBO: Håll produkten med höger hand på avtryckarhandtaget och vänster hand på det vänstra handtaget.

■ Bibehåll ett stadigt grepp med båda händerna under användning.
■ Produkten ska hållas i bekvämt läge med avtryckarhandtaget ungefär i höfthöjd.
■ Använd alltid maskinen på full gas. För lång tids klippning på ett visst varvtal gör att det droppar smörjmedel från ljuddämparen.
- Klipp högt gräs uppifrån och ned för att inte gräs ska linda sig runt skaftet och trådhuvudet vilket kan orsaka skada på grind av överhettning.
- Om gräs eller skräp samlas runt skärbladet, stanna motorn. Bär tåliga arbetshandskar för att förhindra skada från de vassa bladen och var försiktig vid borttagning av skräp.
■ Forcera inte det gräs som ska klippas. Förflytta dig från sida till sida. Flytta framåt en aning i slutet av varje svep.
■ Luta produkten mot området som klipps.
■ Använd inte i farliga områden.
- Klipp med trådens ände, tvinga inte skärhuvudet framåt i gräset.
Nätstängsel orsakar mycket slitage på träden och kan till och med slita av den. Sten- och tegelväggar, gatusten och trä sliter mycket på träden.
■ Undvik träd och buskar. Bark, träskulpturer, lerskulpturer och stängsel kan lätt förstöras av träden.

ANVÄNDA HÄCKSAXEN

Se sida 192.

För att minska risken för kast: Forcera inte det material som ska klippas. Rör dig från från höger till vänster med stadiga sveprörelser. Rör dig framåt en aning i början av varje nytt svep.

RBC31SESO: Håll produkten med höger hand på det bakre handtaget och vänster hand på det främre handtaget.

RBC31SBO: Håll produkten med höger hand på avtryckarhandtaget och vänster hand på det vänstra handtaget.

■ Produkten ska hållas i bekvämt läge med avtryckarhandtaget ungefär i höfthöjd.
Bibehåll ditt grepp och stå balanserat på båda fötterna. Placera dig själv så att du inte dras ur balans av återkastfenomenet hos skärbladen.
- Justera axelremmen till ett bekvämt läge.
- Var extremt försiktig när du använder blad med produkten. Bladslag är den reaktion som sker när det roterande bladet slår mot något som det inte kan skära. Denna kontakt kan få bladet att stanna en kort stund och plötsligt "kasta" iväg enheten från föremålet som det träffade. Detta återkast kan vara så kraftig att användaren kan tappa kontrollen över enheten. Återkast kan uppstå utan förvarning om bladet hakar i, stannar eller fastnar. Det uppstår oftare på ställen där man inte kan se det man skär. För att det ska vara enklare och säkrare ska du skära grenarna från höger till vänster. Om ett oväntat föremål eller träbit stöts på kan det minimera bladets slagreaktion.

■ Stoppa produkten och låt den svalna före transport eller förvaring.
■ Ta bort allt främmande material från produkten.
■ Om ett skärblad har monterats, täck det med ett bladskydd.
- Töm ut allt bränsle från tanken i en behållare som är godkänd för bensin. Kom ihåg att sätta tillbaka bränsletankens lock och dra åt det ordentligt.
Kör motorn tills den stannar. Detta avlägsnar allt bränsle som kan förstöras och lämna lacker och gummiämnen i bränslesystemet.
■ Förvara den svalt och välventilerat på en plats där barn inte kan komma åt den. Förvara på avständ från frätande medel, t.ex. trädgårskemikalier och vägsalt. Förvara den inte utomhus.
- Vid transport ska produkten säkras mot rörelser eller fallande för att förhindra personskador eller att produkten skadas.
Bär eller transportera aldrig produkten när den är igång.
- Följ alla lagar och förordningar beträffande säker förvaring och hantering av bensin. Överflödigt bränsle skall användas i någon annan tvåtaktsdriven utrustning.

■ Stanna motorn och låt den svalna innan förvaring.
■ Ta bort allt främmande material från produkten.

■ Förvara den svalt och välventilerat på en plats där barn inte kan komma åt den.
■ Förvara på avständ från frätande medel, t.ex. trädgårskemikalier och vägsalt.
■ Förvara den inte utomhus.

UNDERHÅLL

WARNING

Använd enbart ersättningsdelar och tillbehör från tillverkaren. Om inte kan det eventuellt orsaka skador, sämre resultat och kan upphäva garantin.

WARNING

Skärtillbehöret får inte användas i tomgångsläge. Om detta krav inte uppfylls måste kopplingen justeras eller maskinen omgående ses över av utbildad tekniker.

WARNING

Ett läckande bränslelock utgör en brandfara och måste bytas ut omedelbart.

! WARNING

Obs! Bladmuttern är en nylockmutter, den är endast avsedd för engångsmontering. Återanvänd inte nylockmuttern. När du installerar/återinstallerar använd en ny nylockmutter. Underlåtelse att följa alla anvisningar kan medföra svåra personskador.

WARNING

Säkerställ att mutterns åtdragningsmoment ≥ 25 Nm vid montering av bladet. Underlåtelse att följa anvisningar kan medföra svåra personskador. (se sidan 202, steg 4)

alla

■ Stoppa motorn och låt den svalna före underhållsarbete.
■ Du kan göra de justeringar och reparationer som beskrivs i den här manualen. För andra reparationer skall produkten servas av en autktoriserad serviceman.
- Konsekvenser av eftersatt underhåll kan vara alltför mycket kolavlagringar som ger försämrad prestanda och utsläpp av svarta oljerester från ljuddämparen.
■ Använd enbart den specificerade nylontråden (finns i specifikationstabell i denna manual) vid utbyte.
När ny skärtråd är ute ska maskinen tillbaka i normalt arbetsläge innan den startas. Efter rengöring ska maskinen alltid rengöras med en mjuk torr trasa.
Se till att alla skydd, remmar, avvisare och handtag är korrekt och säkert fästa för att undvika risk för allvarlig skada.

UNDERHÅLLSSCHEMA

Kontrollera om fästet är helt åtdraget	Före varje användning
Kontrollera: Skärtillbehöret får inte användas i tomgångsläge.2	Före varje användning
Kontrollera bränsleslangen Före varje användning
Kontrollera alla slangkopplingar	Före varje användning
Rengör bränsletank och fi Iter1	Var 3:e månad eller 50 timmars drift
By tut bränslefi Iter1	Varje år eller efter 300 timmars drift
Kontrollera om bränsletankens lock eller ventilen för bränsleångor (om sådan fi nns) läcker.	Före varje användning
Rengör luftfi ltret. Var 25:e timme
Byta luftfi Iter	Varje år eller efter 300 timmars drift
Rengör eller justera tändstiftet	Var 6:e månad eller 100 timmars drift
By tut bränslefilter	Varje år eller efter 300 timmars drift
Rengör gnistfångaren Var 25:e timme
Ersätt med en ny gnistfångare.	Varje år eller efter 300 timmars drift
Rengöra avgasöppningen och ljuddämparen	Var 25:e timme

1 Dessa poster bör endast utföras av en auktoriserad serviceverkstad.
2 Om detta krav inte uppfylls, kontakta en auktoriserad serviceverkstad för reparation eller justering.

KVARSTÅENDE RISKER

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppkomma under bruk och användaren ska vara extra uppmärksam för att undvika följande:

■ Kontakt med skäraggregatet.
– Se till att bladskydden sitter på när produkten inte används. Håll alltid händer och fötter på säkert avständ från bladen.
■ Skada orsakad av vibration.
– Använd alltid rätt verktyg för arbetet, håll ordentligt i handtagen och begränsa arbetstid och exponering.
■ Hörselskada orsakad av oljud.
– Använd hörselskydd och begränsa exponeringen.
- Ögonskador på grund av kringkastade föremål.
– Använd alltid lämpligt ögonskydd.
■ Risk för fallande föremål

– Bär huvudskydd vid risk för fallande föremål.

Det kan förekomma kast när du använder röjtrimmern. Säkerställ fullständig kontroll genom att använda båda händerna på det avsedda handtaget. Läs och följ anvisningarna i denna manual för att minska slagrisken.

RISKMINSKNING

Det fi nns rapporter om att vibrationer från handhållna verktyg kan bidra till ett tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det fi nns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla händer och handleder varma under användning. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
- Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
■ Se till att maskinen är korrekt placerad i önskat arbetsläge före den startas.
- Begränsa tiden du utsätter dig varje dag. Ta ofta pauser från arbetet.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

LÄR KÄNNA PRODUKTEN

1. Startgrepp
2. Tanklock
3. RBC31SBO: Cykelstyre
4. RBC31SBO: Drivaxel
5. Bladskydd
6. Gräsavvisare
7. Nylonmutter
8. Bladbricka

9. Böjd bricka

10. Bladskydd

11. Tri-Arc-blad

12. Övre hölje för trådhuvud

13. Rulle

14. Tryckknapp

15. Nedre hölje för trådhuvud

16. Skärtråd

17. RBC31SBO: Avtryckarinterlock

18. RBC31SBO: Avtryckare med hastighetsreglage

19. Tändningsströmbrytare

20. RBC31SBO: Avtryckarlås

21. Remhänge

22. RBC31SESO: Nedre skaft

23. RBC31SESO: Vred

24. RBC31SESO: Övre skaft

25. RBC31SESO: Främre handtag

26. RBC31SESO: Avtryckare med hastighetsreglage
27. RBC31SESO: Avtryckarlås

Läs igenom och var införstådd med alla instruktioner före användning av produkten, var uppmärksam på alla varningar och säkerhetsinstruktioner.

Använd alltid ögon-, hörsel- och ansiktsskydd.

Bär halkskyddade säkerhetsskor när du använder produkten.

Används halkfria, grova skyddshandskar.

Se upp med kringkastade eller fl ygande föremål. Håll alla åskådare, barn och husdjur på minst 15 meters avständ från arbetsområdet.

Produkten är inte avsedd för användning med ett sågtandat blad.

För att minska risken för skador ska kontakt med varma ytor undvikas.

Håll händerna borta från bladen.

Garanterad ljudeffektsnivå

Körläge

Ställ in chokespaken i "FULL"-läge.

Ställ in chokespaken i "HALF"-läge.

Vänta 10 sekunder.

FYLLA

Tryck på primerknappen 10 gånger.

Dra i startsnöret

Tryck på avtryckaren för att starta/klippa.

Lås gasreglaget i läget genom att trycka in gasreglagets spärrknapp.

Använd blyfri bensin avsedd för bilar med ett oktanvärde på 91 ([R+M]/2) eller mer.

Använd 2-taktsolja för luftkylda motorer.

Blanda bränsleblandningen noggrant och före varje påfyllning.

Starta en kall motor för hand:

Starta en varm motor för hand:

Starta en kall motor med elstartmotor:

Starta en varm motor med elstartmotor:

Symbolen för "rakt skaft": När snörspolen monteras på skäranordningen ska denna symbol vara synlig för operatören.

Tri-Arc-blad passar på denna produkt och lämpar sig för att klippa mjukt ogräs och klängväxter.

Var uppmärksam på slag från bladet

Rotationsriktning och maximal hastighet hos skaftet för klipptillbehöret.

Dra

Snobblossningsfl ik

Detta verktyg uppfyller alla standarder i de EU-länder där det kan köpas.

EurAsian överensstämmelsesymbol

Ukrainskt märke för överensstämmelse

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Indikerar en överhängande farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

WARNING

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

PÂMINNELSE

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i mindre eller medelstora skador.

PÄMINNELSE

Utan säkerhetssymbol

Visar på en situation som kan orsaka skada på egendom.

SYMBOLER I MANUALEN

Notera

Varning

RUOHOTRIMMERIN TURVAVAROITUKSET

Problem Möjlig orsak Lösning
Motorn startar inte. 1. Ingen gnista. 1.	Tändstiftet kan vara skadat. Ta bort det och kontrollera efter skräp och sprickor. Sätt i ett nytt tändstift.
	2. Ingen bensin 2. Tryck på påfyllningsblåsan till blåsan fylls med bränsle. Om blåsan inte fylls är det primära bränsleförsörjningssystemet blockerat. Kontakta ett auktoriserat servicecenter. Om påfyllningsblåsan fylls kan motorn ha översvämmats. Fortsätt till nästa punkt.
	3. Motorn har flödats för mycket. 3. Avlägsna tändstiftet. Vrid produkten så att tändstiftshalet är riktat mot marken. Vrid chokens inställningsratt till läget och dra i startsnöret 10 till 15 gånger. Detta för bort överflödigt bränsle från motorn. Ta bort allt bränsle från produkten. Rengör och sätt tillbaka tändstiftet. Torka upp utspillt bränsle och flytta dig minst nio meter bort innan du startar igen. Dra tre gånger i startträden med chokens inställningsratt på . Om motorn inte startar, ställ choke-vredet i läget och upprepa sedan den normala startproceduren. Upprepa med ett nytt tändstift, om motorn inte startar.
	4. Startsnöret är nu trögare alt dra i jämfört med när det var nytt.	4. Kontakta ett auktoriserat servicecenter.
	5. Gammalt bränsle. 5. Använd endast färskt bränsle med rekommenderad olja. Bränsle som är mer än 30 dagar gammalt kan hindra alt maskinen startar.
Motorn startar men vill inte accelerera.	Motorn behöver ungefär tre minuter för uppvärmning.	Lät motorn värmas upp helt och hållet. Om motorn inte accelererar efter tre minuter, kontakta en distributör med service.
Motorn startar men kan bara köras vid högt varvtal med halv choke.	Förgasaren behöver ställas in. Kontakta ett auktoriserat servicecenter.
Motorn när inte full hastighet och avger stora mängder rök	1. Kontrollera oljebränsleblandningen.	1. Använd nytt bränsle och korrekt blandning med tvåtaktsolja.
	2. Luftfillret är smutsigt.	2. Rengör luftfillret. Se "Rengöring av luftfilter" i denna bruksanvisning.
	3. Gnistfångaren är smutsig. 3. Kontakta ett auktoriserat servicecenter.
Motorn startar, körs och accelererar men går inte på tomgång.	Tomgångsskruven på karburatorn behöver justeras.	Kontakta ett auktoriserat servicecenter.
Tråden går inte att föra fram.	1. Tråden har svetsats samman med sig själv.	1. Smörj med silikonsprej.
	2. Det finns inte tillräckligt med träd på spolen.	2. Montera längre träd. Se "Reservträd" i denna manual.
	3. Tråden är för kort.	3. Dra i trädarna samtidigt som du växelvis trycker in och släpper upp tryckknappen.
	4. Tråden har trasslat ihop sig på spolen.	4. Ta bort trädén från spolen och linda upp den på nytt. Se "Reservträd" i denna manual.
	5. För lågt motorvarvtal.	5. Dra fram träden med full gas.
Gräs snor sig kring skaftets hölje och tryckknappen	1. Skär längt gräs på marknivå	1. Skär högt gräs från toppen och nedåt.
	2. Använda produkten med halv gas	2. Använd alltid maskinen på full gas.
Tryckknapp svår att slå på	Skruvtrådar är smutsiga eller skadade	Rengör trädarna och smörj med fett. Om det inte sker någon förbättring, byt ut tryckknappen.
Smörjmedel droppar från ljuddämpare	1. Använda produkten med halv gas	1. Använd alltid maskinen på full gas.
	2. Smörjmedlet/Bensinblandning är smutsig(t)	2. Använd nytt bränsle och korrekt syntetisk 2-takts smörjmedelsblandning.
	3. Luftfillret är smutsigt. 3. Rengör luftfilret enligt instruktionerna i avsnittet Underhåll

VIANHAKU

JOS NÄMÄ RATKAISUT EIVÄT RATKAISE ONGELMAA, OTA YHTEYS VALTUUTETTUUN HUOLTOON.

Det angivna vibrationsvärdet har uppmätts med en standardmetod och kan användas för att jämföra med andra kraftverktyg.

Det angivna vibrationsvärdet kan användas i en preliminär analys av vibrationerna som användaren utsätts för.

De vibrationer som uppstår vid användningen av el-verktyget kan skilja sig från det uppgivna totalvärdet beroende på det sätt som verktyget används på.

Vidtag säkerhetsåtgärder för ditt personliga skydd utifrån den exponering som sker under användningen, ta hänsyn till all användning som då verktyget är avstängt och när det går på tomgång förutom den faktiska brukstiden.

FI Tärinätaso

VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.

2. Det finns möjlighet att förlänga garantiperioden för en del av utbudet för trädgårdsverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.

3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är begränsad gällande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte:

- eventuella skador på produkten som uppstätt till följd av felaktigt underhåll

—produkter som har ändrats eller modifierats

- produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort

– eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts

-alla icke CE-produkter

—eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

– eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

– eventuella produkter som använts med olämplig bränsleblandning (bränsle, olja, oljeprocent)

eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen

-olämplig användning, överbelastning av verktyget

-användningen av icke-godkända tillbehör eller delar

– Eventuella periodiska justeringar av eller vid underhållsrengöring av förgasare

- Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till tryckknappar, drivremmar, koppling, blad till kanttrimrar eller gräsklippare, sele, gasreglagevajer, kolborstar, strömsladd, spetsar, filtbrickor, kopplingssprint, blåsfläkt, blås- och sugrör, sugpåse och remmar, styrskenor, sågkedjor, slangar, anslutningsdonrödel, spraymunstycken, hjul, spraystavar, innerrullar, ytterspolar, skärträd, tändstift, luftfilter, gasfilter, sönderdelningsblad osv.

1. Vid service måste produkten skickas eller uppvisas för en RYOBI-auktoriserad servicestation som står angiven för varje land i följande adresslista över servicestationer. I vissa länder tar din lokala RYOBI-återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, markeras med avsändarens adress samt en kort beskrivning av felet.

2. En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte en förlängning eller förnyelse av garantiperioden. Utbyta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade

3. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till http://uk.ryobitools.eu/header/service-and-support/service-agents.

FI RYOBI®-TAKUUN SOVELTAMISEHDOT

Härmed deklarerar vi att produktema

Bensindriven Röjsåg/Grästrimmer

Märke: Ryobi

Modellnummer: RBC31SESO/RBC31SBO

Serienummerintervall:

RBC31SESO - 44499001000001-44499001999999

RBC31SBO -44499101000001-44499101999999

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC enligt

senaste tillägg 2012/46/EU,

EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010

Uppmätt ljudeffektsnivå: 111.3 dB(A)

Garanterad ljudeffektsnivå: 113 dB(A)

Bedömningsmetod för uppfyllelse, Annex V Directive 2000/14/EC samt tilläggen

i 2005/88/EC.

Floyd Jeffrey Nesom (BSME)

Godkänd att sammanställa den tekniska filen:

Målt lydeffektnivå: 111.3 dB(A)

Garantert lydeffektnivå: 113 dB(A)
