Produkta tips	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Bosch
Modelis	SGU4HVS31E
Augstums (regulējams)	81 cm - 86 cm
Platums	59,8 cm
Dziļums	55 cm
Svars	Aptuveni 45 kg
Elektroapgāde	220-240 V, 50 Hz
Galvenās funkcijas	EmotionLight, TimeLight, GAP apgaismojums, Vario atvilktne, augšējais un apakšējais izsmidzināšanas rokturis, filtrēšanas sistēma, tvaika vārīšanas ieliktnis, kafijas tasīšu plaukts
Uzstādīšana	Iebūvējams (pilnībā integrēts vai integrēts)
Tvertnes materiāls	Nerūsējošais tērauds
Vadības veids	Vadības panelis ar pogām
Drošība	Atvienot ierīci pirms jebkura remonta; elektrošoka risks; valkāt aizsargcimdus
Apkope un tīrīšana	Regulāra filtru un izsmidzināšanas rokturu tīrīšana; atlikušā ūdens iztukšošana
Nomaināmās rezerves daļas	Darba virsma, grozu sistēma, izsmidzināšanas rokturi, filtri, mazgāšanas līdzekļa vāks, sūkņa vāks, sānu siena, fasādes durvis, vadības panelis, durvju blīve, apgaismojums (EmotionLight, TimeLight, GAP), durvju eņģe, pārplūdes caurule
Remontējamība	Lietotājs var nomainīt detaļas saskaņā ar sniegtajām remonta norādēm; izmantot tikai oriģinālās detaļas
Lietošanas instrukcija	Pieejama remonta instrukcija (PDF, 989 lpp.) ar detalizētiem norādījumiem
Ietilpība (aptuvena)	12 komplekti
Ūdens patēriņš (aptuvens)	9,5 L ciklā
Trokšņa līmenis (aptuvens)	44 dB(A)

Bieži uzdotie jautājumi - SGU4HVS31E BOSCH

Kā nomainīt manas Bosch SGU4HVS31E trauku mazgājamās mašīnas darba virsmu?

Izjauciet darba virsmu: noņemiet abas aizmugurējās skrūves, ja tādas ir, bīdiet uz augšu bloķēšanas sviras, nedaudz paceliet virsmu uz priekšu, tad bīdiet atpakaļ un izņemiet. Uzstādiet: ievietojiet virsmu sliedēs, bīdiet uz priekšu, tad uz leju, līdz dzirdat, kā sviras nofiksējas. Nepieciešamības gadījumā pieskrūvējiet.

Kā tīrīt vai nomainīt filtrus?

Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam un izņemiet filtrēšanas sistēmu. Nolaidiet mikrofiltrs, lai to izņemtu. Uzstādīšanai salieciet sistēmu, izlīdzinot bultiņas, un pagrieziet rupjo filtru pulksteņrādītāja virzienā, līdz tas nofiksējas.

Kā nomainīt izsmidzināšanas rokturus?

Lai noņemtu augšējo rokturi, atskrūvējiet to un velciet uz leju. Lai noņemtu apakšējo rokturi, nolaidiet to, lai izņemtu. Uzstādīšana ir pretēja: ievietojiet apakšējo rokturi, līdz tas nofiksējas, pēc tam ievietojiet un pieskrūvējiet augšējo rokturi.

Kā nomainīt mazgāšanas līdzekļa vāku?

Atveriet mazgāšanas līdzekļa vāku. Izjauciet, bīdot vāku par 5 mm, paceliet to vadotņu sliežu līmenī un izņemiet atsperi. Uzstādiet: ievietojiet atsperi (garo galu mazgāšanas līdzekļa kastes caurumā, īso galu vāka caurumā), pēc tam novietojiet vāku 5 mm pirms atvērtas pozīcijas vadotņu sliedēs un nospiediet.

Kā nomainīt fasādes durvis?

Noņemšana: atveriet durvis, izskrūvējiet četras skrūves, turiet durvis, izskrūvējiet vēl divas skrūves. Uzstādīšana: aizveriet iekšējās durvis, bīdiet fasādi uz augšu zem vadības paneļa, piespiediet pret iekšējām durvīm un nostipriniet ar divām skrūvēm (4x11 mm), pēc tam vēl četrām skrūvēm.

Kādi drošības noteikumi jāievēro pirms remonta?

Atvienojiet ierīci no elektrotīkla vismaz 60 sekundes pirms jebkuras iejaukšanās. Elektrošoka risks, ja daļas ir zem sprieguma. Valkājiet aizsargcimdus pret iegriezumiem. Izmantojiet tikai oriģinālās detaļas. Pēc remonta veiciet drošības pārbaudi.

Kur atrast rezerves daļas šim modelim?

Rezerves daļas ir norādītas instrukcijā ar numuriem, piemēram, [00340764]. Varat tās pasūtīt Bosch servisa centrā vai pie pilnvarotiem izplatītājiem. Vienmēr izmantojiet oriģinālās detaļas, lai garantētu drošību un pareizu darbību.

Kā uzstādīt Vario atvilktni?

Uzstādīšana tiek veikta pretējā secībā nekā demontāža. Demontāža: izlieciet roktura kājas, noņemiet to, bīdiet plastmasas ieliktņus uz āru, noņemiet saliekamās stieņus, tad metāla rāmi. Uzstādīšana notiek pretējā secībā: ievietojiet rāmi, stieņus, ieliktņus, rokturi un nofiksējiet.

Kā nomainīt apakšējo durvju blīvi?

Noņemiet divus fiksācijas klipus, atdaliet pārplūdes kanālu, tad noņemiet apakšējo blīvi no iekšējām durvīm. Uzstādīšanai uzlieciet blīvējuma vāciņus, ievietojiet blīvi ar aizvēršanas vārstu iekšējās durvīs un nostipriniet ar klipiem.

Kā nomainīt EmotionLight apgaismojumu?

EmotionLight atrodas tvertnes priekšpusē augšpusē. Demontāža: atspraužiet fiksatoru, izņemiet ligzdu no augšas, atvienojiet savienojumus. Uzstādīšana: ievietojiet ligzdu rāmī, nofiksējiet fiksatoru, pievienojiet savienojumus, pārliecinoties, ka kabelis ir pareizi novietots, lai izvairītos no bojājumiem.

LIETOŠANAS INSTRUKCIJA SGU4HVS31E BOSCH

2.1 Vispārējie drošības norādījumi 542

2.1.1 Visam mājsaimniecības ierīcēm 542

Piederumi un palīglīdzekļi 543

Remonts 544

4.1 Darbvirsmas nomaiņa 544

4.1.1 Darbvirsmas noņemšana 544 4.1.2 Darbvirsmas uzstādīšana 544

4.2 Grozu sistēmas uzstādīšana 545

4.2.1 86 cm modeļa režģa teknes uzstādīšana 545 4.2.2 Fiksējamo zobu balsta uzstādīšana 545 4.2.3 Tvaicētāja ieliktņa uzstādīšana 546

4.3 Atvilktnes varioDrawer nomaiņa 547

4.3.1 Atvilktnes varioDrawer noņemšana 547 4.3.2 Atvilktnes varioDrawer uzstādīšana 548

4.4 Izsmidzinātāja nomaiņa 549

4.4.1 Izsmidzinātāja noņemšana 549 4.4.2 Izsmidzinātāja uzstādīšana 549

4.5 Filtrunomaiņa 550

4.5.1 Filtru noņemšana 550 4.5.2 Filtru uzstādīšana 550

4.6 Cepamā plāts izsmidzinātājgalviņa 551

4.7 Barošanas vada nomaiņa 552

4.7.1 Barošanas vada kontaktdakšas izvilkšana 552 4.7.2 Barošanas vada kontaktligzdas iespraušana 552

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa 553

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana 553 4.8.2 Atsperes ielikšana 553 4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana 553

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554 4.9.2 Notekūdeņu sūkņa vāka uzstādīšana 554

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555 4.10.2 Sānu paneļa uzstādīšana 556

4.11 Durvju ārējās daļas nomaiņa 557

4.11.1 Durvju ārējās daļas noņemšana 557 4.11.2 Durvju ārējās daļas uzstādīšana 557

4.12 Vadības paneļa nomaiņa 559

4.12.1 Vadības paneļa noņemšana 559 4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperes fiksēšana 560

4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562 4.14.2 Priekšējā paneļa uzstādīšana 562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana 563 4.15.2 Pamatnes plāksnes uzstādīšana 563

4.16 Pārplūdes caurules nomaiņa 564

4.16.1 Pārplūdes caurules noņemšana 564 4.16.2 Pārplūdes caurules uzstādīšana 565

4.17 Durvju iekšējās daļas nomaiņa 567

4.17.1 Durvju iekšējās daļas noņemšana 567 4.17.2 Durvju iekšējās daļas uzstādīšana 567

4.18 Durvju viru nomaiņa 568

4.18.1 Durvju viru noņemšana 568 4.18.2 Durvju viru uzstādīšana 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa 570

4.19.1 Durvju blīvējuma noņemšana 570 4.19.2 Durvju blīvējuma uzstādīšana.. 571

4.20 (Augšējā) durvju blīvējuma nomaiņa 572

4.20.1 Durvju blīvējuma noņemšana 572 4.20.2 Durvju blīvējuma uzstādīšana 572

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzu sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simboli un signālvārdi. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma liimeni Nozime
BISTAMI	Bridinajuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neievērošanas rezultātā var rasties kaitējums ipāsūmam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā spieguma radīls ap-draudējums
	Sprādzensbistamibas risks
	Griezumu bistamiba
	Saspiešanas bistamiba

1 Par šo dokumentu

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēçīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radītā bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI BistAMILbas veids un avots! Iespējamās sekas, kas rodas, neievērojot bISTAMILbas pazinojumu / bridinājumu. BISTAMILbas novērānas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada strāvu nesošas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detajas! Navejošs elektrotreciens Avtienojiet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
[ ]	Video pamácíbas saites apzimējums
[ ]	Nepiecieśamo ríku apzimējums
[ ]	Nepiecieśamo priekšnosacijumu apzimējums
[ ]	Nosacijuma apzimējums (ja ..., tad ...)
[ ]	Rezultāta apzimējums
[Sákt]Taustiña vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statusss Attēlotā teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visam mājsaimniecības iekārtām

Elektrošoka risks no spriegumaktīvām daļām

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrošoka risks! Iekārtai ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sākt darbu.
• Pēc remonta iekārtas drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Iekārtas drošības / darbības traucējumu risks!

Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas.
• Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiṇu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnēs (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciālie instrumenti:

Režģa tekne [00614935] Fiksējamais krustu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

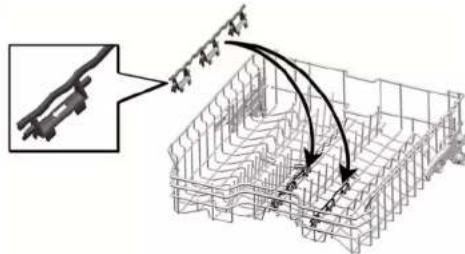

4.2.2 Fiksejamā kruzīšu balsta uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksejamais kruzīšu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo kruzīšu balstu. Papildu slīpuma dēļ ūdens masāk sakrājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo kruzīšu balstu atstāt nolocītu. Ja augšējos grozos ir papildu aprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo kruzīšu balstu vietā, kā atskan klikšķis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Speciāli rīki:

Režģa tekne [00614935] Fiksejamais kruzīšu balsts [00618565]

Ievietojiet tvaicētāja ieliktni zem grozu sistēmas.

Remonts

4.3 Atvilktnes varioDrawer nomaiņa

4.3.1 Atvilktnes varioDrawer noņemšana

1. Lespiediet roktura plāksnes.

1. Iznemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

Cepamplāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei ir jābūt vienotai nostrāvas padevei. Ierīcei ir jābūt vienotai ūdens padevei. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANĪBU!

Elektrotīkla kontaktligzdas pārkaršana

Ugunsgrēka risks

Stingri iespraudiet barošanas vada kontaktdakšu, līdz atskan klikšķis.

Iespr audiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, lai atskan klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt aizvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšējo daļu no vadotnes sienām, tad izņemiet augšējo daļu no vadotnes sienām.
3. Noņemiet atsperi.

4.8.2 Atsperes ievietošana

1. Atsperes garāko galu ievietojiet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ievietojiet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vaku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ielieciet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes spraugās 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes spraugās.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasība:

Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet sakrājušos ūdeni. Varat izmantot sūkli.
2. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā, ka atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasības:

Ierīcei jābūt atvienotai no strāvas padeves. Ierīcei jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupai ierīcei: darbvirsmai ir jābūt noņemtai.

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilnībā iebūvēta

1. Atgāziet sānu paneļa augšdaļu uz āru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

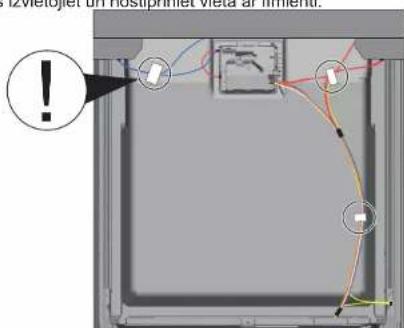

▶ Novietojiet un nostipriniet kabeļus vietā ar skavām.

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām

1. Pieveriet durvju iekšējo daļu tā, lai tā nenostiprinās vietā.
2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

Atveriet durvis un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

Remonts

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

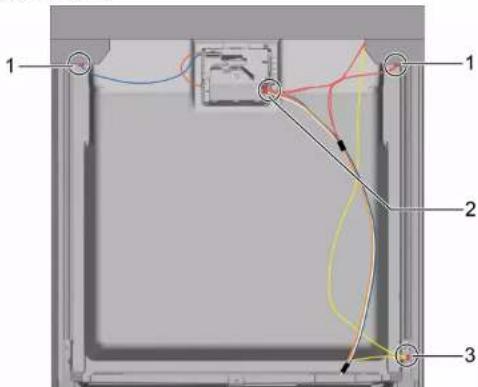

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zemā līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4× 16 mm skrūves.

Uzstādiet apgrieztā secībā

Remonts

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nostiprinās vietā, kā atskan klikšķis (2).

Remonts

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakša.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeļu panelim (papildaprikojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprikojums). → 562

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāžiet pamatnes plokni uz priekšu (1).

Atbilstoši modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atvāziet durvju blīvējumu uz augšu. Sānu cilām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Durvju viru nomaiņa

Prasības:

Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam. →555 Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam. →559 Durvju atsperēm ir jābūt nostiprinātām. →560 Pamatnes panelim ir jābūt noņemtam. →562 Pamatnes plāksnei ir jābūt noņemtai. →563 Pārplūdes caurulei ir jābūt noņemtai. →564

4.18.1 Durvju viru noņemšana

1. Ar skrūvgriezi atbrīvojiet aizturakli (1).
2. Velciet durvju viru uz priekšu (2).

1. Atvienojiet durvju viru no zemējuma savienojuma.

4.18.2 Durvju viru uzstādīšana

Remonts

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektrības lauka potenciāls.

Izveidojiet zemējuma savienojumu.

Remonts

4.19 (Apakšējās) durvju blīvējuma nomaiņa

Prasības:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. → 563 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1, 2).

1. Atvienojiet pārplūdes cauruli.

1. Noņemiet pārplūdes reni.

Remonts

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē uzlieciet blīvēšanas aizbāzni.

1. Durvju blīvējumu kopā ar blīvēšanas aizbāzni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei jābūt vienotai ar ūdens padevi.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējās malas.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

4

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un ir jāsašaurinās virzienā uz priekšējās tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšējo durvju iekšējo daļu. Blīvējumam ir jāpieguļ iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Remonts

4.21 Gaismekļa EmotionLight nomaiņa

Gaismeklis EmotionLight atrodas skalošanas līdzekļa tvertnes priekšējās daļas augšpusē.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Darba virsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšējās daļas apakšā pa labi).
3. Atvienojiet barošanas moduļa elektriskos savienojumus.

1. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnē (1).

Remonts

1. Uzlieciet aizturus (2).

3.

UZMANĪBU

Nepareiza uzstādīšana

var sabojāt kabeli pie durvju viras

Kabeli pie durvju viras (starp plāksni un skalošanas līdzekļa tvertni) uzstādiet tā, lai kustīgās daļas to nevar sabojāt

1. Pievienojiet darbības moduļa elektriskos savienojumus (2).

2.1. Aizmugurē noņemiet aizturus (1).

1. Noņemiet optisko šķiedru (2).

Remonts

3.1. Noņemiet aizturus (1).

1. Iespiedplati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.23.2. Gaismekļa Gap illumination uzstādīšana

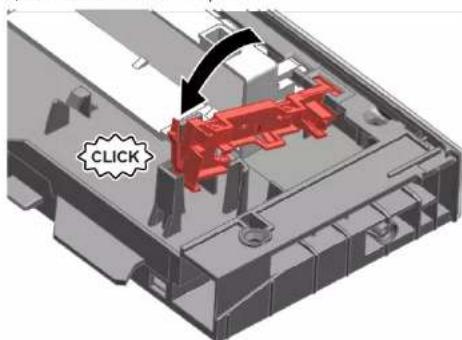

1. Ielieciet iespiedplates turētāju darbības moduļa rāmī

1. Nostipriniet to tā, lai atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, lai atskan klikšķis.

1. Pieslēdziet vadu pie darbības moduļa.

Informācija par remontu - Trauku mazgājamā mašīna

1 Šī dokumenta 581

1.1 Svarīga informācija 581

1.1.1 Paskirtis 581 1.2 Simbolu paskaidrojums 581 1.2.1 Bīstamības līmeņi 581 1.2.2 Bīstamības simboli 581 1.2.3 Brīdinājumu struktūra 582 1.2.4 Vispārīgie simboli 582

Suga. 583
