Produkta veids	Brīvi stāvoša vai integrējama trauku mazgājamā mašīna
Zīmols	Bosch
Modelis	SMI8YBS01D
Augstums (cm)	86 (86 cm modelis)
Platums (cm)	60
Dziļums (cm)	60
Svars (kg)	Aptuveni 45
Elektroapgāde	230 V, 50 Hz, 10 A
Ietilpība (trauku komplekti)	14
Mazgāšanas programmas	Eko, Auto, Intensīvā, Ātrā, u.c.
Īpašas funkcijas	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtrācijas sistēma	Rupjais filtrs, mikrofiltrs, pašattīrošā sistēma
Izsmidzināšanas rokas	Augšējā, apakšējā, un iespēja plīts virsmai
Vadības panelis	Elektronisks ar displeju
Drošība	Bērnu bloķētājs, drošības indikators, pretsmērēšanas aizsardzība
Apkope	Regulāra filtru, izsmidzināšanas roku un blīvju tīrīšana
Rezerves daļas pieejamas	Filtri, rokas, blīves, durvis, panelis, u.c.
Remontējamība	Detalizēts remonta ceļvedis patērētājam
Trokšņa līmenis (dB)	42
Energoefektivitātes klase	B (saskaņā ar ES normu)

Bieži uzdotie jautājumi - SMI8YBS01D BOSCH

Kā tīrīt Bosch SMI8YBS01D trauku mazgājamās mašīnas filtrus?

Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam, noņemiet filtrācijas sistēmu, nospiediet mikrofiltrs uz leju, lai to izņemtu. Nomazgājiet zem tekoša ūdens. Salieciet atpakaļ pretējā secībā, saskaņojot bultiņas.

Ko darīt, ja trauku mazgājamā mašīna neieslēdzas?

Pārbaudiet elektroapgādi (kontaktligzda, drošinātājs). Pārliecinieties, ka durvis ir cieši aizvērtas. Ja problēma turpinās, skatiet lietošanas instrukciju par kļūdu kodiem.

Kā nomainīt augšējo izsmidzināšanas roku?

Atskrūvējiet augšējo izsmidzināšanas roku, pagriežot to, tad velciet uz leju, lai to noņemtu. Montāžai ievietojiet to un cieši pieskrūvējiet.

Kāds ir maksimālais augstums uzstādīšanai zem darba virsmas?

Trauku mazgājamā mašīna ir paredzēta 86 cm augstumam. Darba virsmu var noņemt, ja nepieciešams (skatiet instrukciju).

Kā nomainīt apakšējo durvju blīvi?

Noņemiet divus aizturēšanas klipšus, atvienojiet pārplūdes kanālu, paceliet noteku, tad noņemiet blīvi. Uzstādiet jauno blīvi ar blīvēšanas vāciņiem galos.

Kur atrodas EmotionLight un kā to nomainīt?

EmotionLight atrodas tvertnes augšējā priekšējā daļā. Atspraužiet izciļņu, noņemiet ligzdu no augšas, atvienojiet savienojumus, tad noņemiet moduli. Montējiet pretējā secībā.

Kādu mazgāšanas līdzekli izmantot?

Izmantojiet trauku mazgājamām mašīnām piemērotu pulverveida, šķidro vai tablešu mazgāšanas līdzekli. Ievērojiet uz iepakojuma norādītās devas.

Kā atiestatīt trauku mazgājamo mašīnu pēc bojājuma?

Atvienojiet ierīci no elektrotīkla uz 60 sekundēm, tad pievienojiet atpakaļ. Tas atiestata elektroniku.

Vai es pats varu salabot barošanas vadu?

Jā, saskaņā ar instrukciju: atvienojiet veco vadu, to uzmanīgi pārvietojot, tad pievienojiet jauno, līdz atskan klikšķis. Uzmanību: pirms jebkādas iejaukšanās atvienojiet ierīci no tīkla.

Kā uzstādīt izsmidzināšanas galvu plīts virsmai?

Noņemiet augšējo grozu, ievietojiet izsmidzināšanas galvu turētājā un pagrieziet to pa labi, līdz tā nofiksējas.

LIETOŠANAS INSTRUKCIJA SMI8YBS01D BOSCH

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554 4.9.2 Notekūdeņu sūkņa vāka uzstādīšana 554

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555 4.10.2 Sānu paneļa uzstādīšana 556

4.11 Durvju ārējās daļas nomaiņa 557

4.11.1 Durvju ārējās daļas noņemšana 557 4.11.2 Durvju ārējās daļas uzstādīšana 557

4.12 Vadības paneļa nomaiņa 559

4.12.1 Vadības paneļa noņemšana 559 4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperu fiksēšana 560

4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562 4.14.2 Priekšējā paneļa uzstādīšana 562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana 563 4.15.2 Pamatnes plāksnes uzstādīšana 563

4.16 Pārplūdes caurules nomaiņa 564

4.16.1 Pārplūdes caurules noņemšana 564 4.16.2 Pārplūdes caurules uzstādīšana 565

4.17 Durvju iekšējās daļas nomaiņa 567

4.17.1 Durvju iekšējās daļas noņemšana 567 4.17.2 Durvju iekšējās daļas uzstādīšana 567

4.18 Durvju viru nomaiņa 568

4.18.1 Durvju viru noņemšana 568 4.18.2 Durvju viru uzstādīšana 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa 570

4.19.1 Durvju blīvējuma noņemšana 570 4.19.2 Durvju blīvējuma uzstādīšana 571

4.20 (Augšējā) durvju blīvējuma nomaiņa 572

4.20.1 Durvju blīvējuma noņemšana 572 4.20.2 Durvju blīvējuma uzstādīšana 572

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzu sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli un simboliskie apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI Bistamibas veids un avots! Ispejamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotriecija risks, ko rada spiregumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no stravas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu detaļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas.

Valkājiet aizsargapavīrus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

Pret elektrostatisko izlādi jutīgu (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm	①
Asknaibles [00340871]	Garums: 200 mm, taisnas

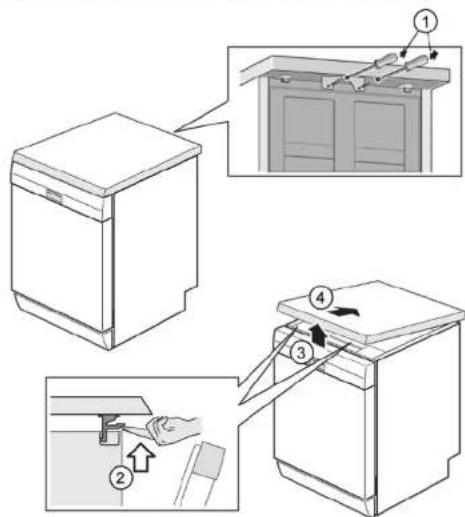

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnē (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējama krūžu balsta uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo krūžu balstu vietā, līdz atskan klikšķis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Īpaši rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Iebīdiet tvaicētāja ieliktni zem grozu sistēmas.

Remonts

4.3 Atvilktnes varioDrawer nomaiņa

1. Iespiediet roktura plāksnes.

4.3.1 Atvilktnes varioDrawer noņemšana

1. Izņemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

Remonts

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokamos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmi no vadotnēm uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

Uzstādiet apgrieztā kārtībā

Remonts

4.4 Izsmidzinātāja nomaiņa

4.4.2 Izsmidzinātāja uzstādīšana

1. Ielieciet apakšējo izsmidzinātāju. Izsmidzinātājs nostiprinās vietā, kad atskan klikšķis.
2. Augšējo izsmidzinātāju ielieciet un stingri ieskrūvējiet vietā.

Remonts

4.5 Filtru nomaiņa

4.5.1 Filtru noņemšana

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāja kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekrist svešķermeņi

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu ierīcē un pagrieziet rupjo filtru pulksteņrādītāja kustības virzienā. Bultu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamplāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamplāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamplāts izsmidzinātājgalviņa nostiprināsietā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei jābūt atvienotai no strāvas padeves. Ierīcei jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

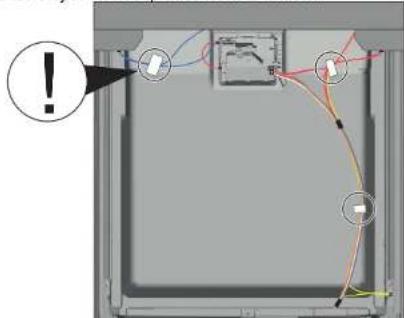

UZMANĪBU!

Elektrotīkla kontaktligzdas pārkaršana!

Ugunsgrēka risks

Stingri iespraudiet barošanas vada kontaktdakšu, līdz atskan klikšķis.

Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, ka atskan klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt atvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšējo daļu no vadotnes sienām, tad izņemiet tā augšējo daļu no vadotnes sienām.
3. Noņemiet atsperi.

4.8.2 Atsperes ievietošana

1. Atsperes garāko galu ievietojiet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ievietojiet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ievietojiet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sienās 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sienās.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasība:

Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet atlikušo ūdeni. Varat izmantot sūkli.
2. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā, kad atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupā ierīce: darbvirsmai ir jābūt noņemtai.

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att.1: Pielīdzināta iebūvēta

1. Atgāziet sānu paneļa augšdaļu uz āru (2).
2. Sanu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sanu panela uzstādīšana

1. Ielieciet sanu paneli pamatnes iedobē (1).

Att. 2: Pilnībā jebūvēta

1. Uzspiediet sanu paneli uz ierīces (2).
2. Nostipriniet sanu paneli ar skrūvēm (3).

Remonts

4.11 Durvju ārējās daļas nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet šādas aprakstītās darbībās norādītās skrūves.

1. Atveriet durvis.
2. Izskrūvējiet četras skrūves.

3.

Pieturiet durvis aiz sāniem.

Izskrūvējiet abas skrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

UZMANĪBU!

Nepareizi izvietoti vai nenostiprināti kabeļi!

Kabeļu bojājumi

▶ Kabeļus izvietojiet un nostipriniet vietā ar līmlenti.

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām

1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā.
2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

Durvis atveriet un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

Remonts

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

Ierīcei jābūt atvienotai no strāvas padeves.

Ierīcei jābūt aizvērtai ūdens padevei.

Durvju ārējai daļai ir jābūt noņemtai.

Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zemā līmeņa sensora elektriskos savienojumus (1, 2).
2. Izskrūvējiet sešas skrūves.
3. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4 x 16 mm skrūves.

Uzstādiet apgrieztā kārtībā.

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).

Remonts

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nostiprinās vietā, kā atskan klikšķis (2).

Remonts

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšējās daļas apakša.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

4.

Atbilstoši modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektrības lauka potenciāls.

Izveidojiet zemējuma savienojumu.

Remonts

4.19 (Apakšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. 563 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). 562 Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1,2).

1. Atvienojiet pārplūdes cauruli.

1. Noņemiet pārplūdes reni.

Remonts

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē ievietojiet blīvēšanas aizbāzni.

1. Durvju blīvējumu kopā ar blīvēšanas aizbāzni ievietojiet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

4

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un ir jāsašaurinās virzienā uz priekšējās daļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšējo durvju iekšējās daļas. Blīvējumam ir jāpiegul iespējami dziļi pie eņģes sāna.

Pareizi uzstādīts durvju blīvējums

Remonts

4.21 Gaismekļa EmotionLight nomaiņa

Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšējās daļas augšpusē.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt aizvērtai ūdens padevei. Ierīcei var netraucēti piekļūt. Darbvirsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. No aizmugures noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšējā daļā pa labi).
3. Atvienojiet barošanas moduļa elektriskos savienojumus.

1. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

Remonts

1. Uzlieciet aizturi (2).

3.

UZMANĪBU!

Nepareiza uzstādīšana

Kabeļu bojājumi pie durvju viras

Kabeļi pie durvju viras (starp plakano locītavu un skalošanas līdzekļa tvertni) jāuzstāda tā, lai kustīgās daļas tos nevar bojāt.

1. Iespiesto plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.23.2 Gaismekļa Gap illumination uzstādīšana

1. Ielieciet iespiestās plates turētāju darbības moduļa rāmī.

1. Nostipriniet tā, lai atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, lai atskan klikšķis.

1. Pieslēdziet vadu pie darbības moduļa.

Informācija par remontu - Trauku mazgājamā mašīna

1 Šī dokumenta saturs 581

1.1 Svarīga informācija 581

1.1.1 Paskirtis 581 1.2 Simbolu paaiškinimas 581 1.2.1 Pavojaus lygiai 581 1.2.2 Pavojaus simboliai 581 1.2.3 Įspėjimų struktūra 582 1.2.4 Bendrieji simboliai 582

Suga. 583
