SMI8YBS01D - Diskmaskin BOSCH - Gratis bruksanvisning och manual

Produkttyp	Fristående eller integrerbar diskmaskin
Märke	Bosch
Modell	SMI8YBS01D
Höjd (cm)	86 (modell 86 cm)
Bredd (cm)	60
Djup (cm)	60
Vikt (kg)	Cirka 45
Elektrisk anslutning	230 V, 50 Hz, 10 A
Kapacitet (kuvert)	14
Diskprogram	Eco, Auto, Intensive, Snabb, m.m.
Specialfunktioner	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtreringssystem	Grovfilter, mikrofilter, självrengörande system
Spolarmar	Övre, nedre och tillval för spishäll
Kontrollpanel	Elektronisk med display
Säkerhet	Barnlås, säkerhetsindikator, överskyddsskydd
Underhåll	Regelbunden rengöring av filter, spolarmar och tätningar
Tillgängliga reservdelar	Filter, spolarmar, tätningar, lucka, frontlist, etc.
Reparerbarhet	Detaljerad reparationsguide för konsumenten
Ljudnivå (dB)	42
Energiklass	B (enligt EU-standard)

Vanliga frågor - SMI8YBS01D BOSCH

Hur rengör man filtren på diskmaskinen Bosch SMI8YBS01D?

Vrid grovfiltret moturs, ta bort filtreringssystemet, sänk mikrofiltret för att ta bort det. Rengör under rinnande vatten. Montera i omvänd ordning genom att rikta in pilarna.

Vad gör jag om diskmaskinen inte startar?

Kontrollera strömförsörjningen (uttag, säkring). Se till att luckan är ordentligt stängd. Om problemet kvarstår, se manualen för felkoder.

Hur byter jag ut den övre spolarmen?

Skruva loss den övre spolarmen genom att vrida den, dra sedan ner den för att ta bort. För montering, sätt i den och skruva fast ordentligt.

Vilken är den maximala höjden för installation under bänkskiva?

Diskmaskinen är konstruerad för en höjd på 86 cm. En bänkskiva kan demonteras vid behov (se manual).

Hur byter man den nedre lucktätningen?

Ta bort de två hållklubborna, lossa översvämningskanalen, lyft upp rännan, ta sedan bort tätningen. Installera den nya tätningen med tätningskåpor i ändarna.

Var sitter EmotionLight och hur byter man ut den?

EmotionLight sitter i övre främre delen av tanken. Klicka ur spärren, ta bort hållaren uppifrån, koppla ur anslutningarna, ta sedan bort modulen. Montera i omvänd ordning.

Vilken typ av tvättmedel ska jag använda?

Använd ett pulver-, flytande eller tablettdiskmedel som är lämpligt för diskmaskiner. Följ doseringarna på förpackningen.

Hur återställer jag diskmaskinen efter ett fel?

Koppla bort apparaten i 60 sekunder och sätt sedan tillbaka den. Detta återställer elektroniken.

Kan jag reparera nätsladden själv?

Ja, enligt manualen: koppla bort den gamla sladden genom att flytta den försiktigt, anslut sedan den nya tills den klickar. Obs: Koppla bort apparaten från elnätet före ingrepp.

Hur installerar man en spolarm för spishäll?

Ta bort den övre korgen, sätt in spolarhuvudet i hållaren och vrid den åt höger tills den snäpper fast.

BRUKSANVISNING SMI8YBS01D BOSCH

4.2 Montering av kurvsystem

4.5 Utskiftning av liter

4.5.1 Demontering av filter 4.5.2 Montering av liter

4.6 Montering av sprayhode for stekebrett

4.8 Utskiftning av vaskemiddellokket

4.8.1 Demontering av vaskemiddellokk 4.8.2 Insetting av fjæren 4.8.3 Montering av vaskemiddellokk

4.10 Utskiftning av sidepanel

4.10.1 Demontering av sidepanel 4.10.2 Montering av sidepanel

4.11 Utskifting av ytre dør

4.12 Utskiftning av betjeningspanel

4.12.1 Demontering av betjeningspanel 4.12.2 Montering av betjeningspanel

4.19.1 Demontering av dørpakningen 4.19.2 Montering av dørpakningen

4.20 Utskiftning av (øvre) dørpakning

4.20.1 Demontering av dørpakning 4.20.2 Montering av dørpakning

4.2 Montering av kurvsystem

4.2.2 Montering av støtteklemme for kopper

4.5.2 Montering av fille

1. Sett filtersystemet sammen igjen. Pass på at låsehempene på det grove filteret klikker på plass.
2. Sett filtersystemet inn i apparatet og drei det grove filteret med urviseren. Pass på at pilmarkeringene stemmer med hverandre.

Reparasjon

4.6 Montering av sprayhode for stekebrett

1. Fjern den øverste kurven.
2. Sett sprayhodet for stekebrett inn i holderen (1) og drei det til høyre (2).

Sprayhodet for stekebrett klikker på plass.

Reparasjon

4.8 Utskiftning av vaskemiddellokket

4.8.1 Demontering av vaskemiddellokk

1. Skyv vaskemiddellokket 5 mm.
2. Vipp vaskemiddellokket ut av føringsskinnene på den laveste siden og ta vaskemiddellokket ut av føringsskinnene på oppsiden.
3. Fjern fjæren.

4.8.3 Montering av vaskemiddellokk

4.10.2 Montering av sidepanel

1. Sett sidepanelet inn i bunnkaret (1).

Bilde 2: Helintegrert

1. Trykk sidepanelet inn på apparatet (2).
2. Sikre sidepanelet med skruene (3).

Reparasjon

4.12.2 Montering av betjeningspanel

Bruk skruer 4 × 16 mm .

Monteres i motsatt rekkefølge.

Reparasjon

4.19.1 Demontering av dørpakningen

1. Fjern de to holdekipsene på den nedre dørpakningen (1, 2).

1. Løft av overløpsrennen.

Reparasjon

4.19.2 Montering av dörrpackningen

Verktyg och hjälpmedel. 913

Reparation 914

4.1 Byta arbetsbänk 914 4.1.1 Ta bort arbetsbänk 914 4.1.2 Montera arbetsbänk 914

4.2 Montera korgsystem 915 4.2.1 Montera en tablettkana för 86 cm-modellen 915 4.2.2 Montera koppstödsslampa 915 4.2.3 Montera ånginsats 916

4.3 Byta varioDrawer 917 4.3.1 Ta bort varioDrawer 917 4.3.2 Montera varioDrawer 918

4.4 Byta sprutarmar 919

4.4.1 Ta bort sprutarm 919 4.4.2 Montera sprutarm 919

4.5 Byta filter 920

4.5.1 Ta bort filter 920 4.5.2 Montera filter 920

4.6 Montera spruthuvud för bakplåt 921 4.7 Byta nätsladd 922

4.7.1 Dra ur nätsladd 922 4.7.2 Sätt i nätsladd.. 922

4.8 Byta diskmedelskåpa 923

4.8.1 Ta bort diskmedelskåpa 923 4.8.2 Sätt in fjädern 923 4.8.3 Montera diskmedelskåpa 923

4.9 Byta hölje för avloppsvattenpump 924

4.9.1 Ta bort hölje för avloppsvattenpump 924 4.9.2 Montera hölje för avloppsvattenpump 924

4.10 Byta sidopanel 925

4.10.1 Ta bort sidopanel 925 4.10.2 Montera sidopanel 926

4.11 Byta yttre lucka 927

4.11.1 Ta bort yttre lucka 927 4.11.2 Montera yttre lucka 927

4.12 Byta manöverpanel 929

4.12.1 Ta bort manöverpanel 929 4.12.2 Montera manöverpanel 929

4.13 Sätt fast luckfjädrar 930 4.14 Byta fotpanel 932

4.14.1 Ta bort fotpanel 932 4.14.2 Montera fotpanel 932

4.15 Byta sockelplåt 933

4.15.1 Ta bort sockelplåt 933 4.15.2 Montera sockelplåt 933

4.16 Byta översvämningsledning 934

4.16.1 Ta bort översvämningskanal 934 4.16.2 Montera översvämningsledning 935

4.17 Byta inre lucka 937

4.17.1 Ta bort inre lucka 937 4.17.2 Montera inre lucka 937

4.18 Byta luckans gångjärn 938

4.18.1 Ta bort luckans gångjärn 938 4.18.2 Montera luckans gångjärn 938

4.19 Byta luckans tätning (nedre) 940

4.19.1 Ta bort luckans tätning 940 4.19.2 Montera luckans tätning 941

4.20 Byta luckans tätning (övre) 942

4.20.1 Ta bort luckans tätning 942 4.20.2 Montera luckans tätning 942

Reparationsinformation - Diskmaskin

4.21 Byta EmotionLight 943

4.21.1 Ta bort EmotionLight 943 4.21.2 Montera EmotionLight 943

4.22 Byta TimeLight 946

4.22.1 Ta bort TimeLight 946 4.22.2 Montera TimeLight 946

4.23 Byta Gap illumination 947

4.23.1 Ta bort Gap illumination 947 4.23.2 Montera Gap illumination 948

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda till lättare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialkador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Fel vid reparationer som berör elkomponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

Använd skyddsskor. Säkra tunga komponenter så att de inte faller ner. - Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

• Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljér Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm
Spetslång [00340871]	Längd: 200 mm, rak

Reparation

4.1 Byta arbetsbänk

Förutsättning:

Maskinen är bortkopplad från strömförsörjningen. Maskinen är fritt åtkomlig.

1. Lyft upp arbetsbänken något framtill (3).
2. Tryck bort arbetsbänken bakåt (4).
3. Ta bort arbetsbänken.

4.1.2 Montera arbetsbänk

1. Läs arbetsbänkens bakände i styrningarna med hjälp av fästkragarna (1).

1. Tryck arbetsbänken framåt (2).
2. Tryck arbetsbänkens front nedåt tills båda låsspakarna klickar i så det hörs (3).
3. Skruva i de två skruvarna igen (4) (tillval).

Reparation

4.2 Montera korgsystem

Förutsättning: Den aktuella korgen har tagits bort från maskinen.

4.2.1 Montera en tablettkana för 86 cm-modellen

Nödvändiga verktyg:

Tablettstyrning [00614935] Koppstödsklämma [00618565]

1. Sätt in tablettkanan diagonalt framtill på korgen.
2. Centrera och snäpp fast tablettkanan i rätt läge.

4.2.2 Montera koppstödsklämma

Nödvändiga verktyg:

Tablettstyrning [00614935] Koppstödsklämma [00618565]

När koppar diskas kan koppstödsklämman vikas upp. Den extra vinkeln minskar mängden vatten som samlas på botten av kopparna. Vid höga glas rekommenderar vi att koppstödsklämman lämnas nedvikt. Om de övre korgarna har plastinsatser som tillval måste de först tas bort.

1. Ta bort plastinsatsen.

1. Snäpp koppstödsklämman på plats.

1. Vik upp klämman.

Reparation

1. Sätt in sakerna som ska diskas.

4.2.3 Montera ånginsats

Nödvändiga verktyg:

Tablettstyming [00614935] Koppstödsklamma [00618565]

Kila in anginsatsen med anddelarna under korgsystemet.

Reparation

4.3 Byta varioDrawer

1. Böj handtagsflikarna inåt.

4.3.1 Ta bort varioDrawer

1. Ta bort handtagen uppåt.
2. Tryck plastdetaljerna utåt och tryck dem uppåt ut ur ramen.

Reparation

1. Böj försiktigt styrflikarna utåt.

1. Dra ut vikpinnarna ur flikarna.
2. Tryck ut metallramen fram ur hållarna.

1. Tryck ut metallramen ur styrningen bakåt.

4.3.2 Montera varioDrawer

Montera i omvänd ordning.

Reparation

4.4 Byta sprutarmar

4.4.1 Ta bort sprutarm

1. Skruva loss den övre sprutarmen (1) och dra ner den för att ta bort den (2).

1. Dra ner den nedre sprutarmen för att ta bort den.

4.4.2 Montera sprutarm

1. Sätt in den nedre sprutarmen. Sprutarmen snäpper fast i sitt läge.
2. Sätt in den övre sprutarmen och skruva den på plats ordentligt.

Reparation

4.5 Byta filter

4.5.1 Ta bort filter

1. Vrid grovfiltret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga främmande föremål faller ner i sumpen.

1. Ta bort mikrofiltret genom att dra ner det.

4.5.2 Montera filter

1. Sätt ihop filtersystemet igen. Se till att låsfastena på grovfiltret snäpper fast på plats.
2. Sätt in filtersystemet i maskinen och vrid grovfiltret medurs. Se till att pilmarkeringarna ligger i linje med varandra.

Reparation

4.6 Montera spruthuvud för bakplåt

1. Ta bort överkorgen.
2. Sätt in spruthuvudet för bakplåt i hållaren (1) och vrid åt höger (2).

Spruthuvudet för bakplåt snäpper fast i sitt läge.

Reparation

4.7 Byta nätsladd

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig.

4.7.1 Dra ur nätsladd

För försiktigt nätsladdens kontakt upp och ner och dra ut den ur uttaget.

4.7.2 Sätt i nätsladd

OBS!

Överhettning av huvudanslutning!

Sätt in nätsladden ordentligt tills den snäpper fast.

Sätt in nätsladdens kontakt i uttaget tills kontakten snäpper fast i sitt läge med ett hörbart klick.

Reparation

4.8 Byta diskmedelskopp

En liten skruvmejsel kan användas för att bända med.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Luckan har öppnats. Diskmedelskoppen har öppnats.

4.8.1 Ta bort diskmedelskopp

1. Skjut in diskmedelskåpan 5 mm.
2. Bänd ut diskmedelskåpan nedtill i styrskenorna och ta bort diskmedelskåpan upptill från styrskenorna.
3. Ta bort fjädern.

4.8.2 Sätt in fjädern

1. Sätt in fjäderns långa ände i monteringshålet på diskmedelsfördelaren (1).

1. Sätt in fjäderns korta ände i monteringshålet på diskmedelskåpan (2).
2. Tryck in kåpan i diskmedelsfördelaren (3).

4.8.3 Montera diskmedelskåpa

1. Sätt in diskmedelskåpan 5 mm före det helt öppna läget i styrskenorna på ena sidan. Tryck med måttlig kraft in den motsatta sidan i styrskenorna.
2. Kontrollera att diskmedelskåpan fungerar.

Reparation

4.9 Byta hölje för avloppsvattenpump

Förutsättning:

Korgen har tagits bort. Filtren har tagits bort. → 920

4.9.1 Ta bort hölje för avloppsvattenpump

1. Os ut eventuellt vatten.

Använd en svamp vid behov.

1. Lirka av pumphöljet med en sked och ta tag i det i tvärstycket.

1. Lyft pumphöljet inåt i vinkel och ta ut det.

4.9.2 Montera hölje för avloppsvattenpump

Sätt in pumphöljet (1) och tryck ner det (2).

Pumphöljet snäpper fast i sitt läge.

Reparation

4.10 Byta sidopanel

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Fristående maskiner: Arbetsbänken har tagits bort. → 914

4.10.1 Ta bort sidopanel

1. Ta bort skruvarna från sidopanelen (1).

1. Luta sidopanelen lite utåt längst upp (2).
2. Sänk sidopanelen och dra ut den ur sockeltraget (3).

Reparation

4.10.2 Montera sidopanel

1. Sätt in sidopanelen i sockeltråget (1).

1. Tryck sidopanelen mot maskinen (2).
2. Sätt fast sidopanelen med skruvar (3).

Reparation

4.11 Byta yttre lucka

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.

4.11.1 Ta bort yttre lucka

Ta bara bort skruvarna som beskrivs i stegen som följer.

1. Öppna luckan.
2. Ta bort de fyra skruvarna.

3.

Säkra luckan genom att hälla i den på ena sidan.

Ta bort de två skruvarna.

4.11.2 Montera yttre lucka

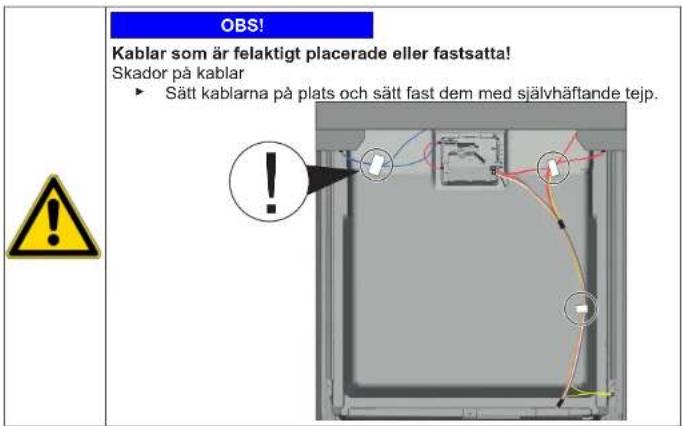

Reparation

Förutsättning:

Isoleringsfilten har satts på rätt plats och satts fast på insidan av den yttre luckan. Gångjärn har satts in i den yttre luckan. 1. Stäng den inre luckan utan att den snäpper fast. 2. Tryck den yttre luckan uppåt under manöverpanelen (1).

1. Tryck den yttre luckan mot den inre luckan och håll den där (2).

4

Säkra luckan genom att hålla i den på ena sidan.

Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

1. Säkra den yttre luckan med fyra skruvar (4 x 11 mm metallskruvar).

Reparation

4.12 Byta manöverpanel

Om en driftmodul är defekt måste hela manöverpanelen bytas.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.12.1 Ta bort manöverpanel

1. Lossa elanslutningarna från manöverpanelen och sensorn för låg spolglansnivå (1, 2).

1. Lossa jordkabeln (3) (tillval).
2. Öppna maskinens lucka.
3. Säkra manöverpanelen så den inte fäller ner (håll fast den).
4. Ta bort de sex skruvarna.

1. Ta bort manöverpanelen.

4.12.2 Montera manöverpanel

Använd skruv 4 x 16 mm.

Montera i omvänd ordning.

Reparation

4.13 Sätt fast luckfjädrar

1. Ta bort sladdledningshjotet.

2.1. Öppna luckan något (1).

1. Sätt fast den i spåret på sockeltraget (2).
2. Stäng sakta luckan (3).

Sladdsystemet sätter fast sig automatiskt på luckans gångjärn.

Reparation

3.1. Stäng luckan något (4).

1. Flytta spåret bakåt och släpp luckans gångjärn (5).
2. Öppna luckan (6).

1. Upprepa proceduren på andra sidan av maskinen.

Reparation

4.14 Byta fotpanel

Fötterna är identiska och kan bytas sinsemellan.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.14.1 Ta bort fotpanel

1.

Felaktig borttagning.

Om fotpanelen lossas på sidan och tas bort kan de två fästena brytas av. Om bara ett fäste skadas går det att byta sida då fästena är identiska.

Det är bäst att lägga något under maskinen framtill på sidan för att avlasta fotpanelen med fötterna.

1. För in en skruvmejsel i styrningarna (1) och lossa spärren genom att trycka nedåt.

3. Lyft av panelen.

1. Ta ut fötterna framåt (1).

4.14.2 Montera fotpanel

1. Sätt in fötterna.
2. Sätt fast fotpanelen längst upp (1) och tryck ner den tills den snäpper på plats så det hörs (2).

Reparation

4.15 Byta sockelplåt

Sockelplåten sitter nedtill på framsidan.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Skåpfronten (tillval) har tagits bort. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad). Fotpanelen har tagits bort (tillval).

4.15.1 Ta bort sockelplattan

1. Ta bort de två skruvarna (1).

1. Lösgör festelementen (2).
2. Luta försiktigt sockelplattan framåt (1).

4.

Beroende på modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.

Lös upp kontakten på fångstarmen och dra den bakåt (tillval) (2).

4.15.2 Montera sockelplattan

Montera sockelplattan i omvänd ordning.

Reparation

4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill på maskinen.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Skåpfronten har tagits bort (tillval). Den yttre luckan har tagits bort. Fotpanelen har tagits bort (tillval). Sockelplåten har tagits bort. Se 933.

4.16.1 Ta bort översvämningskanal

Restvatten

När avloppsslangen tas bort kan det rinna ut restvatten. Fånga upp vattnet eller ta bort det från bottenplåten med sugspruta.

1. Bänd ut låsmekanismen längst upp (1, 2).

1. Lossa fästelementet längst upp.

3.1. Sätt in en skruvmejsel under metallspärren (1).

1. Lossa försiktigt metallklämman (2).

Reparation

1. Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk för vattenskador på grund av felaktig montering av översvämningsledningen!

Sätt in översvämningsledningen rätt på botten i sockeltrågets styrning.

Snäpp fast översvämningsledningen på rätt plats längst upp.

Snapp fast översvämningsledningen på rätt plats längst upp.

1. Sätt översvämningsledningen i rätt position (1).
2. För in översvämningsledningen i tätningen (2).
3. Tryck in översvämningsledningen i tätningens styrning (3).
4. Sätt in översvämningsledningen försiktigt (4).
5. Knäpp fast översvämningsledningen (5).

Reparation

1. Kontrollera monteringen till vänster och höger. 3. Kontrollera att den sitter fast ordentligt.

1. Knäpp fast metallkammen på vänster och höger sida.

Reparation

4.17 Byta inre lucka

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.

4.17.1 Ta bort inre lucka

1. Ta bort skruvarna (1).
2. Ta bort den inre luckan uppåt (2).

4.17.2 Montera inre lucka

1. Tryck luckans tätning mot fronten.
2. Flytta den inre luckan bakom luckans tätning.
3. Stäng den inre luckan.
4. Tryck luckans tätning uppåt. Sidodelarna pekar uppåt.
5. Flytta luckans gångjärn uppåt.
6. Sätt fast luckans gångjärn med skruvar.
7. Sätt den inre luckan på luckans gångjärn.
8. Sätt fast den inre luckan med skruvar.

Reparation

4.18 Byta luckans gängjärn

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Sidopanelen har tagits bort. → 925 Den yttre luckan har tagits bort. Den inre luckan har tagits bort. Manöverpanelen har tagits bort. 929 Luckans fjädrar har satts fast. → 930 Fotpanelen har tagits bort. → 932 Sockelplåten har tagits bort. → 933 Översvämningskanalen har tagits bort. → 934

4.18.1 Ta bort luckans gångjärn

1. Lossa fästkroken med en skruvmejsel (1).
2. Dra luckans gångjärn framåt (2).

1. Lossa jordanslutningen på luckans gångjärn.

4.18.2 Montera luckans gångjärn

Reparation

1. Sätt gångjärnet på maskinen (1).
2. Flytta gångjärnet nedåt (2) tills det hakar fast på maskinen.

2.

Om jordanslutningen saknas kan det leda till nätspänning på luckan.

Gör en jordanslutning.

Reparation

4.19 Byta luckans tätning (nedre)

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Sockelplåten har tagits bort. → 933 Fotpanelen har tagits bort (tillval) 932 Luckans fjädrar har tagits bort. Manöverpanelen har tagits bort. Kabelknippeshållaren nere till höger har tagits bort.

4.19.1 Ta bort luckans tätning

1. Ta bort de två fästclipsen på den nedre lucktätningen (1,2).

1. Ta bort översvämningskanalen.

1. Lyft av översvämningsavloppet.

Reparation

1. Ta bort den nedre lucktätningen från den inre luckan.

4.19.2 Montera luckans tätning

1. Sätt tätningschattorna till vänster och höger om tätningsskenan med lucktätningen.

1. Sätt in lucktätningen med tätningsklaffen i den inre luckan.
2. Sätt fast lucktätningen med två fästclips.

Reparation

4.20 Byta luckans tätning (övre)

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.

4.20.1 Ta bort luckans tätning

Ta bort lucktätningen från innerramen.

4.20.2 Montera luckans tätning

Lucktätningen måste skäras till rätt längd innan den monteras. Det innebär 1750 mm för maskiner med 81 cm höjd och 1850 mm för maskiner med 86 cm höjd.

1. Förbered en passande lucktätning.
2. Se till att tätningsprofilen monteras i rätt läge.

1. Den vita punkten måste vara i nivå med tätningslisten.

4

Tätningen får inte vara vågig eller sträckt vid hörnen. Tätningen skärs av diagonalt i ändarna och smalnar av i botten av behållaren fram.

Placera tätningsänden rakt mot framsidan under den inre luckan. Tätningen ska ligga långt ned och mot behållarens sida.

Rätt monterad lucktätning:

Reparation

4.21 Byta EmotionLight

EmotionLight sitter på sköljbehållarens övre utvändiga front.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Maskinen är fritt åtkomlig. Arbetsbänken har tagits bort (tillval). Höger sidopanel har tagits bort (tillval).

4.21.1 Ta bort EmotionLight

1. Lossa fästkroken baktill (1).

1. Ta bort hållaren uppåt (2).
2. Dra ut kontakten ur anslutningen (nere till höger på maskinens front).
3. Ta bort elanslutningen från elmodulen.

1. Ta ut EmotionLight ur maskinen.

4.21.2 Montera EmotionLight

1. Sätt in hållaren i sköljbehållarens ram (1).

Reparation

1. Haka i fästkroken (2).

3.

Montera kabeln nedtill på höger sida.

Reparation

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Fotpanelen har tagits bort. → 932 Sockelplåten har tagits bort och vridits. → 933

4.22.1 Ta bort TimeLight

1. Böj fästelementen (1) något inåt.

1. Dra upp TimeLight-modulen ur styrningen (2).

4.22.2 Montera TimeLight

1. Böj tillbaka fästelementen (1) igen.

1. Tryck in TimeLight-modulen i styrningen (2).
2. Koppla ihop elanslutningen.

Reparation

1. Lyft upp kretskortet framtill och ta bort det från driftmodulens ram (2).

1. Montera ljusfibern och dra åt den så det hörs ett "klick".

1. Anslut ledningen till driftmodulen.
