SMI8YBS01D - Nõudepesumasin BOSCH - Tasuta kasutusjuhend

Toote tüüp	Paigaldatav või sisseehitatav nõudepesumasin
Mark	Bosch
Mudel	SMI8YBS01D
Kõrgus (cm)	86 (86 cm mudel)
Laius (cm)	60
Sügavus (cm)	60
Kaal (kg)	Umbes 45
Elektrivarustus	230 V, 50 Hz, 10 A
Mahutavus (söögiriistad)	14
Pesuprogrammid	Öko, Auto, Intensiivne, Kiire jne.
Eriomadused	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtreerimissüsteem	Jämefilter, mikrofilter, isepuhastuv süsteem
Pihustusharud	Ülemine, alumine, ja valikuline pliidiplaadi jaoks
Juhtpaneel	Elektrooniline ekraaniga
Ohutus	Lapselukk, ohutusindikaator, ületäitumise kaitse
Hooldus	Filtrite, pihustusharude ja tihendite regulaarne puhastamine
Varuosad saadaval	Filtrid, harud, tihendid, uks, esipaneel jne.
Parandatavus	Tarbijale mõeldud üksikasjalik remondijuhend
Müra tase (dB)	42
Energiaklass	B (vastavalt EL normile)

Korduma kippuvad küsimused - SMI8YBS01D BOSCH

Kuidas puhastada nõudepesumasina Bosch SMI8YBS01D filtreid?

Keerake jämefilter vastupäeva, eemaldage filtrisüsteem, langetage mikrofilter eemaldamiseks. Peske jooksva vee all. Pange tagasi vastupidises suunas, joondades nooled.

Mida teha, kui nõudepesumasin ei käivitu?

Kontrollige elektrivarustust (pistik, kaitse). Veenduge, et uks on korralikult suletud. Kui probleem püsib, vaadake veakoodide kohta kasutusjuhendit.

Kuidas vahetada ülemist pihustusharu?

Keerake ülemist pihustusharu lahti, seejärel tõmmake see eemaldamiseks alla. Paigaldamiseks sisestage see ja keerake tugevasti kinni.

Mis on maksimaalne kõrgus paigaldamiseks tööpinna alla?

Nõudepesumasin on mõeldud kõrgusele 86 cm. Vajadusel saab tööpinda lahti võtta (vt kasutusjuhendit).

Kuidas vahetada alumist ukse tihendit?

Eemaldage kaks kinnitusklambrit, ühendage lahti ülevoolukanal, tõstke renn üles, seejärel eemaldage tihend. Paigaldage uus tihend koos otsakorkidega.

Kus asub EmotionLight ja kuidas seda vahetada?

EmotionLight asub paagi ülemises esiosas. Eemaldage klambrid, tõmmake pesa ülalt välja, ühendage lahti ühendused, seejärel eemaldage moodul. Paigaldage vastupidises järjekorras.

Millist pesuainet kasutada?

Kasutage nõudepesumasinatele sobivat pulber-, vedel- või tablettpesuainet. Järgige pakendil märgitud koguseid.

Kuidas taaskäivitada nõudepesumasin pärast riket?

Ühendage seade 60 sekundiks vooluvõrgust lahti, seejärel ühendage uuesti. See taaskäivitab elektroonika.

Kas ma saan ise toitejuhet parandada?

Jah, vastavalt kasutusjuhendile: ühendage vana juhe lahti, liigutades seda õrnalt, seejärel ühendage uus juhe kuni klõpsuni. Tähelepanu: ühendage seade vooluvõrgust enne mis tahes toimingut.

Kuidas paigaldada pihustuspea pliidiplaadi jaoks?

Eemaldage ülemine korv, sisestage pihustuspea hoidikusse ja keerake seda paremale, kuni see kinni klõpsab.

KASUTUSJUHEND SMI8YBS01D BOSCH

4.1 Tööpinna vahetamine 255

4.1.1 Tööpinna eemaldamine 255 4.1.2 Tööpinna paigaldamine 255

4.2 Korvisüsteemi paigaldamine 256

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile 256 4.2.2 Tassitoe klambri paigaldamine 256 4.2.3 Auruti vahetüki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine 258 4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260 4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtrite eemaldamine 261 4.5.2 Filtrite paigaldamine 261

4.6 Küpsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine 263

4.7.1 Toitejuhtme lahtiühendamine 263 4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine 264

4.8.2 Vedru paigaldamine 264 4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265 4.9.2 Reoveepumba katte paigaldamine 265

4.10 Kuljepaneeli vahetamine 266

4.10.1 Kuljepaneeli eemaldamine 266 4.10.2 Kuljepaneeli paigaldamine 267

4.11 Valimise ukse vahetamine 268

4.11.1 Valimise ukse eemaldamine 268 4.11.2 Valimiseukse paigaldamine 268

4.12 Juhtpaneeli vahetamine 270

4.12.1 Juhtpaneeli eemaldamine 270 4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271

4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273 4.14.2 Aluspaneeli paigaldamine 273

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274 4.15.2 Sokliplaadi paigaldamine 274

4.16 Ulevoolutoru vahetamine 275

4.16.1 Ülevoolukanali eemaldamine 275 4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine 278 4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine 279

4.18.1 Uksehinge eemaldamine 279 4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine 281 4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine 283 4.20.2 Uksetihendi paigaldamine 283

Remonditeave - Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine 284 4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine 287 4.22.2 Tule TimeLight paigaldamine 287

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Suvendivalgustuse Gap Illumination eemaldamine 288 4.23.2 Suvendivalgustuse Gap Illumination paigaldamine 289

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on õigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud välimus ja standardiseeritud struktuur.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sümbolid

• Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 võrriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordilinte.

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm. splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsised tan- gid [00340871]	Pikkus: 200 mm, sirge

4.1 Tööpinna vahetamine

Märkus:

Seade on toitest lahutatud. Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mõlemat kangi tööpinna all ülespoole (2).

1. Tõstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage tööpinna tagakülg juhikutesse, kasutades lukustusrongaid (1).

1. Lükake tööpinda ettepoole (2).
2. Vajutage tööpinna esikülge alla, kuni mõlemad kangid kuuldavalt paika klopsavad (3).
3. Kruvige kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Märkus:

Vastav korv on seadmest eemaldatud.

4.2.1 Tabletisahvli paigaldamine 86 cm mudelile Eriotstarbelised tööriistad:

Tableisahtli juhik [00614935] Tassiloe klamber [00618565] 1. Kinnitage tabletisahtel diagonaalselt korvi esiosa külge. 2. Pange tabletisahtel keskele ja klõpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eritööriistad:

Tableisahtli juhik [00614935] Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisanurk hoiab ära vee kogunemise tasside põhja. Kõrgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see kõigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Klõpsake tassitoe klamber paika.

3. Keerake klamber üles.

Remont

1. Pange pestavad esemed paika.

4.2.3 Auruti vahetüki paigaldamine

Eritööriistad:

Tableisahtli juhik [00614935]

Tassitoe klamber [00618565]

Kinnitage auruti vahetükk nii, et otsad jääksid korvisüsteemi alla.

Remont

4.3 Sahtli varioDrawer vahetamine

1. Painutage käepideme lapatseid sissepoole.

4.3.1 Sahtli varioDrawer eemaldamine

1. Eemaldage käepide ülessuunas
2. Vajutage plastist kuljetukid väljapoole ja üles raamist välja.

Remont

1. Painutage juhikuid ettevaatlikult väljapoole.

1. Tõmmake lahtikäiv rest sakkidest välja.
2. Suruge metallraam esiosas hoidikutest välja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tõmmake seda alla (2).

1. Eemaldamiseks tõmmake alumist pihustit alla.

4.4.2 Pihusti paigaldamine

1. Paigaldage alumine pihusti. Pihusti läheb klopsuga
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

1. Keerake jämefiltrit vastupäeva (1) ja eemaldage filtrisüsteem (2).

Veenduge, et kogumisnõusse ei kukuks võõrkehasid.

1. Mikrofiltri eemaldamiseks tõmmake see alla.

4.5.2 Filtrisüsteemi paigaldamine

1. Paigaldage filtrisüsteem uuesti. Veenduge, et jämeda filtri lukustuskonksud klõpsaksid paika.
2. Pange filtrisüsteem seadmesse ja keerake jämedat filtrit päripäeva. Veenduge, et noolekesed kattuksid.

Remont

4.6 Küpsetusresti pihustuspea paigaldamine

1. Eemaldage ülemine korrus.
2. Pange küpsetusresti pihustuspea hoidikusse (1) ja keerake paremale (2).

Küpsetusresti pihustuspea klõpsab paigale.

Remont

4.7 Toitejuhtme vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi.

4.7.1 Toitejuhtme lahtiühendamine

• Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tõmmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektrühenduse ülekuumenemine!

Tuleoht

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klõpsu.

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Nõue:

Seade on toitest lahutatud. Seade on veetorust lahutatud. Uks on avatud. Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Tõstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Paigaldage vedru lühike ots pesuaine sahtli katte paigaldusavasse (2).
2. Lükake kate jaoturisse (3).

4.8.3 Pesuaine sahtli katte paigaldamine

1. Pange pesuaine sahtli kate juhikutesse ühel pool nii, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool õrnalt juhikutesse.
2. Kontrollige, kas pesuaine sahtli kate toimib.

Remont

4.9 Reoveepumba katte vahetamine

Märkus:

Korv on eemaldatud. Filtrid on eemaldatud. → 261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kate lusikaga lahti ja võtke kinni selle keskosast.

1. Tõstke pumba kate nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

Paigaldage pumba kate (1) ja suruge see alla (2).

Pumba kate läheb klõpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Eraldi asetsevad seadmed: tööpind on eemaldatud. → 255

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tõmmake see alusrennist välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

1. Vajutage küljepaneel seadme peale (2).
2. Kinnitage küljepaneel kruvidega (3).

Remont

4.11 Välisukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.11.1 Välisukse eemaldamine

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

3.

Hoidke ust ühe käega kinni.

Eemaldage kaks kruvi.

4.11.2 Välisukse paigaldamine

Remont

Nõue:

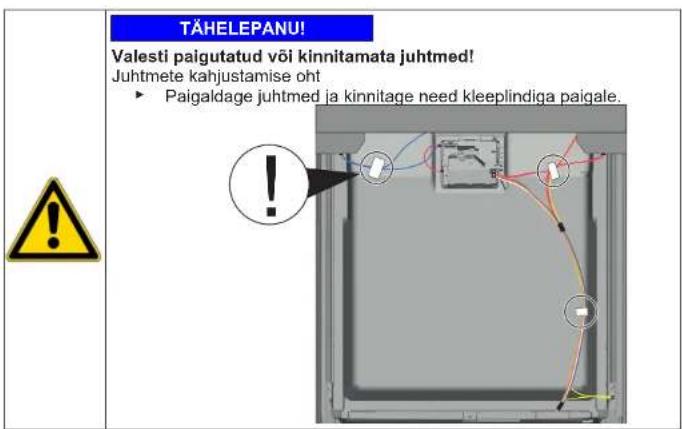

Isoleermaterjal on õigesti paigaldatud ja kinnitatud valimise ukse siseküljele. Hinged on pandud valimise ukse sisse. 1. Sulgege sisemine uks, kuid ärge lukustage seda kinni. 2. Lükake valimise uks üle juhtpaneeli alla (1).

1. Lükake valimise uks sisemise ukse vastu ja hoidke paigal (2).

4

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4×11 mm metallkruvid).

1. Kinnitage valimise uks nelja kruviga (4×11 mm metallkruvid).

Remont

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (läbipainduv/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektrühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.
3. Hoidke juhtpanelist kinni, et see maha ei kukuks.
4. Eemaldage kuus kruvi.

1. Eemaldage juhtpanel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4×16 mm kruvisid.

Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

2.1. Tehke uks veidi lahti (1)

1. Kinnitage põhjarennis olevasse soonde (2).
2. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt uksehinge külge.

Remont

3.1. Lükake uks veidi koomale (4).

1. Viige soon taha ja vabastage uksehing (5).
2. Avage uks (6).

1. Korrake sama seadme teisel küljel.

4.14 Aluspaneeli vahetamine

Jalad on identsed ja neid võib ümber tõsta.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Sokliplaadi vahetamine

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel (valikuline) on eemaldatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav). Aluspaneel on eemaldatud (valikuline).273

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1. Vabastage kinnituselemendid (2).
2. Kallutage sokliplaati ettevaatlikult ettepoole (1).

4.

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tõmmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel on eemaldatud (valikuline). Välimine uks on eemaldatud. Aluspaneel on eemaldatud (valikuline). →273 Sokliplaat on eemaldatud. →274

4.16.1 Ülevoolumani eemaldamine

Jääkvesi

Kui tühjendusvoolik on eemaldatud, võib jääkvesi välja voolata. Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

3.1. Pange kruvikeeraja metallpiduri alla 1)

1. Vabastage ettevaatlikult metallklamber (2).

Remont

1. Tõstke ülevoolutoru välja.

4.16.2 Ülevoolutoru paigaldamine

Ülevoolutoru valest paigaldusest tingitud veekahjustus! Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse. Klopsake ülevoolutoru ülevalt õigesse paika.

1.1. Paigaldage ülevoolutoru (1).

1. Viige ülevoolutoru tihendisse (2).
2. Lükake ülevoolutoru tihendi juhikusse (3).
3. Paigutage ülevoolutoru tihedalt (4).
4. Klopsake ülevoolutoru paika (5).

Remont

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1). 2. Eemaldage sisemine uks ülesuunas (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Sisemise ukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Eeltingimused:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud. → 266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud. → 270 Uksevedrud on kinnitatud. → 271 Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud. → 274 Ülevoolukanal on eemaldatud. 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Tõmmake uksehinge ettepoole (2).

1. Vabastage maaühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Kui remonditöö on valesti tehtud, esineb elektrilöögist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskontroll vastavalt standarditele VDE 0701 või riiklikele määrustele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

4.19 Alumise uksetihendi vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Sokliplaat on eemaldatud. → 274 Aluspaneel on eemaldatud (valikuline). 273 Uksevedrud on eemaldatud. Juhtpaneel on eemaldatud. Juhtmekimbu hoidik all on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage ülevoolukanal.

1. Tõstke ülevoolumenn välja.

Remont

1. Eemaldage sisemiselt ukseit alumine uksetihend.

1. Paigaldage uksetihendiga ühendusjuhikust vasakule ja paremale ühenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks sisemise ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Ülemise uksetihendi vahetamine

Noe:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.20.1 Ukse tihendi eemaldamine

Eemaldage seestpoolt raami küljest ukse tihend.

4.20.2 Ukse tihendi paigaldamine

Enne paigaldamist tuleb ukse tihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv ukse tihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühetasane tihenduspesa ribaga.

4

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja osad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Õigesti paigaldatud ukse tihend:

Remont

4.21 Tule EmotionLight vahetamine

EmotionLight asub loputuspaagi ülemisel eesmisel välispinnal.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud (valikuline). Parempoolne küljepaneel on eemaldatud (valikuline).→266

4.21.1 Tule EmotionLight eemaldamine

1. Võtke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).
2. Tõmmake pistik ühendusest välja (seadme esiküljel all paremal).
3. Eemaldage elektriühendus toitemoodulist.

1. Eemaldage EmotionLight seadmest.

4.21.2 Tule EmotionLight paigaldamine

1. Pange hoidik loputuspaagi raamile (1).

Remont

1. Kinnitage haak (2).

3.

TÄHELEPANU!

Vale paigaldus!

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahele) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Remont

Joonis 3: Lame kaabel 4. Paigaldage pistik.

Remont

4.22 Tule TimeLight vahetamine

Vahetage TimeLight välja ainult tervikuna. Tule TimeLight moodul kinnitatakse sokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud ja ümber pööratud. → 274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul üles- ja ettepoole juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnitusdetailid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendi valgustuse Gap Illumination vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on lahti võetud. Tööpaneel on eemaldatud.

4.23.1 Süvendi valgustuse Gap Illumination eemaldamine

1. Võtke kinnitus lahti (1).
2. Eemaldage moodulilt elektriühendus (2).

1. Võtke tagaküljel haak lahti (1). 2. Eemaldage valguskiud (2).

Remont

3.1. Võtke haak lahti (1).

1. Tõstke trükkplaat koos hoidikuga üles ja eemaldage see to mooduli raamilt (2).

4.23.2 Suvendivalgustuse Gap Illumination paigaldamine

1. Paigaldage trükkplaadi hoidik toomooduli raamile.

2. Keerake seda, kuni kuulete klõpsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klõpsu.

1. Ühendage juhe toömooduliga.
