Typ výrobku	Volně stojící nebo vestavná myčka nádobí
Značka	Bosch
Model	SMI8YBS01D
Výška (cm)	86 (model 86 cm)
Šířka (cm)	60
Hloubka (cm)	60
Hmotnost (kg)	Přibližně 45
Elektrické napájení	230 V, 50 Hz, 10 A
Kapacita (sady)	14
Mycí programy	Eco, Auto, Intenzivní, Rychlý, atd.
Speciální funkce	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtrační systém	Hrubý filtr, mikrofiltr, samočisticí systém
Ostřikovací ramena	Horní, dolní a volitelné pro varnou desku
Ovládací panel	Elektronický s displejem
Bezpečnost	Dětská pojistka, bezpečnostní indikátor, ochrana proti přetečení
Údržba	Pravidelné čištění filtrů, ostřikovacích ramen a těsnění
Dostupné náhradní díly	Filtry, ramena, těsnění, dveře, panel, atd.
Opravitelnost	Podrobný návod k opravě pro spotřebitele
Hlučnost (dB)	42
Energetická třída	B (dle normy EU)

Často kladené otázky - SMI8YBS01D BOSCH

Jak vyčistit filtry myčky nádobí Bosch SMI8YBS01D?

Otočte hrubý filtr proti směru hodinových ručiček, vyjměte filtrační systém, sklopte mikrofiltr dolů, abyste jej vyjmuli. Očistěte pod tekoucí vodou. Znovu smontujte opačným směrem zarovnáním šipek.

Co dělat, když myčka nádobí nezačne mýt?

Zkontrolujte elektrické napájení (zásuvka, pojistka). Ujistěte se, že jsou dvířka řádně zavřená. Pokud problém přetrvává, nahlédněte do návodu k obsluze ohledně chybových kódů.

Jak vyměnit horní ostřikovací rameno?

Odšroubujte horní ostřikovací rameno otáčením, poté jej stáhněte dolů, abyste jej vyjmuli. Pro montáž vložte a pevně zašroubujte.

Jaká je maximální výška pro instalaci pod pracovní desku?

Myčka je navržena pro výšku 86 cm. V případě potřeby lze pracovní desku demontovat (viz návod).

Jak vyměnit spodní těsnění dveří?

Vyjměte dva přídržné klipy, odpojte přepadový kanálek, zvedněte žlábek a poté vyjměte těsnění. Nainstalujte nové těsnění s těsnicími krytkami na koncích.

Kde se nachází EmotionLight a jak jej vyměnit?

EmotionLight se nachází v horní přední části vany. Odklopte výstupek, vyjměte objímku shora, odpojte konektory a poté vyjměte modul. Montáž proveďte v opačném pořadí.

Jaký typ čisticího prostředku použít?

Používejte mycí prostředek v prášku, tekutý nebo tablety určené pro myčky nádobí. Dodržujte dávkování uvedené na obalu.

Jak resetovat myčku po poruše?

Odpojte spotřebič na 60 sekund od sítě, poté jej znovu připojte. Tím dojde k resetu elektroniky.

Mohu si sám opravit napájecí kabel?

Ano, podle návodu: odpojte starý kabel jemným pohybem, poté připojte nový, dokud neuslyšíte cvaknutí. Pozor: před jakýmkoli zásahem odpojte spotřebič od sítě.

Jak nainstalovat ostřikovací hlavu pro varnou desku?

Vyjměte horní koš, vložte ostřikovací hlavu do držáku a otáčejte jí doprava, dokud nezapadne.

NÁVOD K OBSLUZE SMI8YBS01D BOSCH

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Důležité informace 86

1.1.1 Účel 86 1.2 Vysvětlení symbolů 86 1.2.1 Úroveň nebezpečí 86 1.2.2 Symboly nebezpečí 86 1.2.3 Struktura výstrah 87 1.2.4 Obecné symboly 87

Bezpečnost 88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče 88

Nástroje a pomůcky 89

Oprava 90

4.1 Výměna horní desky 90

4.1.1 Sejmutí horní desky 90 4.1.2 Montáž horní desky 90

4.2 Montáž systému košů 91

4.2.1 Montáž zásobníku na tablety u modelu 86 cm 91 4.2.2 Montáž držáku šálků 91 4.2.3 Montáž parní vložky 92

4.3 Výměna zásuvky varioDrawer 93

4.3.1 Vyjmutí zásuvky varioDrawer 93 4.3.2 Montáž zásuvky varioDrawer 94

4.4 Výměna ostřikovacích ramen 95

4.4.1 Vyjmutí ostřikovacího ramena 95 4.4.2 Montáž ostřikovacího ramena 95

4.5 Výměna filtru 96

4.5.1 Vyjmutí filtru 96 4.5.2 Montáž filtru 96

4.6 Montáž ostřikovací hlavy pro plechy 97

4.7 Výměna napájecího kabelu 98

4.7.1 Vytažení napájecího kabelu 98 4.7.2 Připojení napájecího kabelu 98

4.8 Výměna krytu zásobníku na mycí prostředek 99

4.8.1 Odstranění krytu zásobníku na mycí prostředek 99 4.8.2 Vložení pružiny 99 4.8.3 Montáž krytu zásobníku na mycí prostředek 99

4.9 Výměna krytu čerpadla odpadní vody 100

4.9.1 Odstranění krytu čerpadla odpadní vody 100 4.9.2 Montáž krytu čerpadla odpadní vody 100

4.10 Výměna bočního panelu 101

4.10.1 Sejmutí bočního panelu 101 4.10.2 Montáž bočního panelu 102

4.11 Výměna vnějších dvířek 103

4.11.1 Vyjmutí vnějších dvířek 103 4.11.2 Montáž vnějších dvířek 103

4.12 Výměna ovládacího panelu. 105

4.12.1 Odstranění ovládacího panelu 105 4.12.2 Montáž ovládacího panelu 105

4.13 Oprava pružin dvířek.. 106

4.14 Výměna spodního panelu 108

4.14.1 Sejmutí spodního panelu 108 4.14.2 Montáž spodního panelu 108

4.15 Výměna zásuvkové desky v základně 109

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight 119

4.21.1 Odstranění EmotionLight 119 4.21.2 Montáž EmotionLight 119

4.22 Výměna TimeLight 122

4.22.1 Vyjmutí TimeLight 122 4.22.2 Montáž TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination 123 4.23.2 Montáž Gap Illumination 124

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli provést vlastnoruční opravu spotřebiče v souladu s platnými předpisy o designu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeci Význam
	Obecné vystraźne upozorněni
	Nebezpeci vycházejtíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci pořezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zvlástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými

a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulu, včetně nepřipojených vodičů.

Nástroje a pomůcky

Oznaceni Detaily Snímyk
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro Šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy Šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelné).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte čelo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodících lišt pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelné).

Oprava

4.2 Montáž systému koše

Požadavek: Ze spotřebiče byl odstraněn příslušný koš.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565]

1. Vložte zásobník na tablety do čela koše.
2. Vystředěte a zaklapněte zásobník na správné místo.

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

Oprava

4.3 Výměna zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

4.3.1 Vyjmutí zásuvky varioDrawer

1. Vyjmete madlo směrem nahoru.
2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

Oprava

1. Opatrně ohněte zoubky vodící kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.
2. Vycvakněte čelo kovového rámu z držáku.

1. Vysuňte kovový rám ven z kolejnic.

4.3.2 Montáž zásuvky varioDrawer

Montáž proveď v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte je vytáhnutím směrem dolů (2).

1. Vyjměte spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno. Ostřikovací rameno zaklapne na své místo.
2. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava

4.5 Výměna filtru

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do nádoby nespadly žádné cizí předměty.

1. Vytáhnutím vyjměte mikrofiltr.

4.5.2 Montáž filtru

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.
2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky lícují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.
2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte ji směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný.

Připojte síťový přípojný kabel.

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodících lišt na jedné straně. Za použití jemné síly zatlačte opačný konec do vodících lišt.
2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý. Filtry jsou odstraněné. → 96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla, uchopte jej za rozpěru.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1. Plně integrovaný spotřebič

1. Vyklonte boční panel nahoře mírně ven (2).
2. Spusťte boční panel a vytáhněte jej ze zámku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

4.11.1 Vyjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

3

Dvířka na jedné straně přidržuje.

Odstraňte dva šrouby.

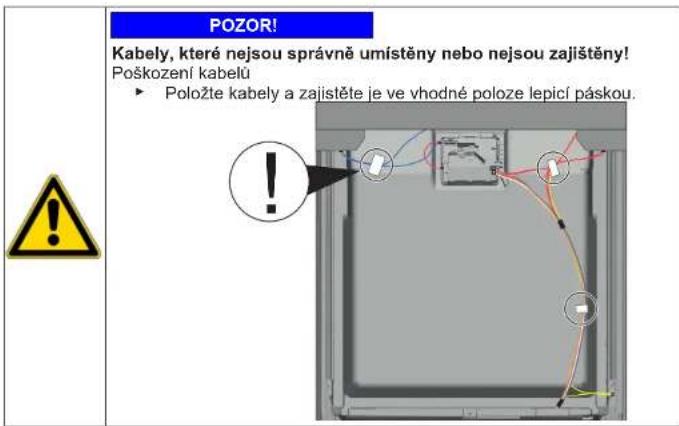

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

Izolační rouno je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy. 1. Zavřete vnitřní dvířka, aniž byste je zaklapli. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

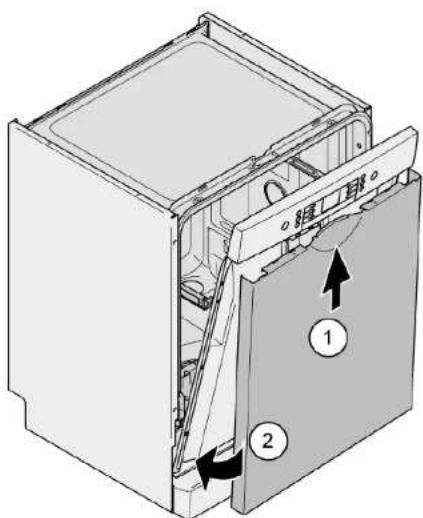

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4

Dvířka na jedné straně přidržuje.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

Oprava

4.12 Výměna ovládacího panelu

Je-li vadný některý z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny leštícího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelné).
2. Otevřete dvířka spotřebiče.
3. Zajistěte ovládací panel před pádem (přidržte jej).
4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

Montáž proveďte v opačném sledu.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelů.

2.1. Dvířka pootevřete (1).

1. Umístěte drážku do žlábku základny (2).
2. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky převine k závěsu dveří.

Oprava

3.1. Jemně zavřete dvířka (4).

1. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
2. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný / integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Sáhněte šroubovákem do vodící lišty (1) a uvolněte západku jejím zatlačením dolů.

3. Zvedněte panel.

1. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

Oprava

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku (volitelně) je odstraněna. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič). Spodní panel je odstraněný (volitelně), →108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1. Uvolněte západky (2).
2. Opatrně nakloňte zásuvkovou desku dopředu (1).

4.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelně) (2).

Montáž zásuvkové skříňky proveďte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelně). Vnější dvířka jsou vyjmuta. Spodní panel je odstraněn (volitelně). →108 Zásuvková deska v základně je odstraněna. →109

4.16.1 Odstranění přepadového odtoku

Zbytková voda

Po odstranění vypouštěcí hadice může vytéct zbytková voda. Zachyťte vodu nebo ji ze dna spotřebiče odsajte.

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. Umístěte přepadové potrubí (1).
2. Zasuňte přepadové potrubí do těsnění (2).
3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší přesností (4).
5. Zaklapněte přepadové potrubí (5).

Oprava

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný. →101 Vnější dvířka jsou vysunutá. Vnitřní dvířka jsou odstraněná. Ovládací panel je odstraněný, →105 Pružiny dvířek jsou zajištěné. →106 Spodní panel je odstraněný. →108 Zásuvková deska v základně je odstraněná, →109 Přepadový žlab je odstraněný. →110

4.18.1 Odstranění závěsů dvířek

1.1. Pomocí šroubováku uvolněte západku (1).

1. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

Oprava

1. Do spotřebiče umístěte závěs (1).
2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

2.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích.

Proveďte uzemnění.

Oprava

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Vnější dvířka jsou vyjmuta. Zásuvková deska v základně je odstraněna. → 109 Spodní panel je odstraněný (volitelně). → 108 Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněný. Byl odstraněn držák kabelového svazku vpravo dole.

1. Ze spodního těsnění dveří vyjměte dveřní přidržné spony (1, 2).

1. Odpojte přepadový odtok.

3. Vyjměte přepadovou labu.

Oprava

1. Z vnitřních dvířek vyjměte spodní těsnění.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnicí lišty.

4

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na konci příčně zaříznuto a směrem ke spodní části zásobníku se zužuje.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

Oprava

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelné). Pravý boční panel je odstraněný (volitelné). →101

4.21.1 Odstranění EmotionLight

1. Vytáhněte držák směrem nahoru (2).
2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).
3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

Oprava

Kabel namontujte na spodní pravou stranu.

Oprava

Obr. 3: Plochy kabel 4. Zasunte zastrku.

Oprava

4.22 Výměna TimeLight

TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněná a otočena. → 109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodící lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodící lišty (2).
2. Zapojte elektrické připojení.

Oprava

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Vnější dvířka jsou demontována. Ovládací panel je odstraněn.

4.23.1 Vyjmutí Gap Illumination

1. Odjistěte západku (1).
2. Odpojte elektrické připojení z provozního modulu (2).

2.1. Odjistěte přidržný hák vzadu (1).

1. Vyjměte světelné vlákno (2).

Oprava

3.1. Odjistěte přidržný hák (1).

1. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního modulu (2).

4.23.2 Montáž Gap Illumination

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutím.

1. Vodič připojte k provoznímu modulu.

Tip na opravu - Myčka nádobí

1 O tomto dokumentu. 127

1.1 Důležité informace 127

1.1.1 Účel 127 1.2 Vysvětlení symbolů 127 1.2.1 Úrovně nebezpečí 127 1.2.2 Symboly nebezpečí 127 1.2.3 Struktura varování 128 1.2.4 Obecné symboly 128

Bezpečnost 129

1. Otočte horní rameno postřikovače (1) a vytáhněte je dolů (2).

Poznámky k opravám - Myčka nádobí

1 O tomto dokumentu. 786

1.1 Důležité informace 786

1.1.1 Účel 786 1.2 Vysvětlení symbolů 786 1.2.1 Úrovně nebezpečí 786 1.2.2 Symboly označující rizika 786 1.2.3 Struktura varování 787 1.2.4 Obecné symboly 787

Bezpečnost 788

2.1 Obecné bezpečnostní pokyny 788

2.1.1 Všechny domácí spotřebiče 788

Nástroje a pomůcky 789

Oprava. 790

4.1 Výměna pracovní plochy 790

4.1.1 Odstranění pracovní plochy 790 4.1.2 Montáž pracovní plochy.. 790

4.2 Instalace systému košů 791

4.2.1 Montáž držadla v modelu rozměru 86 cm 791 4.2.2 Montáž úchytky na přidržení pohárů 791 4.2.3 Montáž napařovací vložky 792

4.3 Výměna zásuvky varioDrawer 793

4.3.1 Vyjmutí zásuvky varioDrawer 793 4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výměna ostřikovacích ramen 795

4.4.1 Odstranění ostřikovacího ramena 795 4.4.2 Montáž ostřikovacího ramena 795

4.5 Výměna filtrů 796

4.5.1 Odstranění filtru 796 4.5.2 Montáž filtru 796

4.6 Montáž ostřikovací hlavice na plech na pečení 797

4.7 Výměna elektrického kabelu 798

4.7.1 Odpojení elektrického kabelu 798 4.7.2 Připojení elektrického kabelu 798

Poznámky k opravám - Myčka nádobí

4.21 Výměna EmotionLight 819

4.21.1 Demontáž osvětlení EmotionLight 819 4.21.2 Montáž osvětlení EmotionLight 819

4.22 Výměna TimeLight 822

4.22.1 Demontáž TimeLight 822 4.22.2 Montáž TimeLight 822


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/vovania. Opatrenia a zákazy na zabránenie nebezpeçenstvu.

Následující příklad znázorňuje varování před zásahem elektrickým proudem při dotyku s částmi pod napětím. Je uvedeno opatření k předejití nebezpečí.


NEBEZPEČENSTVO Nebezpečenstvo òrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpoje spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující všeobecné symboly:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Všeobecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Spotřebič je odpojen od elektrického napájení. Spotřebič je volně dostupný.

4.1.1 Demontáž pracovní desky

1. Odstraňte dvě šrouby vzadu (1) (volitelné).
2. Stlačte obe zachytávacie páčky pod pracovnou plochou smerom nahor (2).

1. Vpredu mierne zdvihnite pracovnú plochu (3).
2. Pracovnú plochu odtlačte smerom dozadu (4).
3. Odstráňte pracovnú plochu.

4.1.2 Montáž pracovnej plochy

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena ostrekovacích ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horné ostrekovacie rameno (1) a potiahnite nadol, čím ho vyberiete (2).

1. Vytiahnite spodné ostrekovacie rameno nadol, čím ho vyberiete.

4.4.2 Montáž ostrekovacieho ramena

1. Vložte spodné ostrekovacie rameno. Ostrekovacie rameno zacvakne na svoje miesto.
2. Vložte horné ostrekovacie rameno a napevno ho zaskrutkujte na svoje miesto.

Oprava

4.5 Výmena filtrov

4.5.1 Odoberanie filtra

1. Otočte filter na hrubé nečistoty proti smeru hodinových ručičiek (1) a odoberte filtračný systém (2).

Skontrolujte, či do odpadového priestoru nespadol žiadny cudzí predmet.

1. Stiahnite mikrofilter, čím ho vyberiete.

4.7 Výmena elektrického kábla

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný.

4.7.1 Odpojenie elektrického kábla

Zachypte opatrne zástrčkou elektrického kábla nahor a nadol a vytiahnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

1. Odčerpejte veškerou vodu.

V případě potřeby použijte houbu.

1. Pomocí lžíce vypáčte víčko čerpadla a uchopte ho za příčný díl.

1. Zvedněte víčko čerpadla zboku dovnitř a vyjměte ho.

4.10.2 Montáž bočního panelu

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.11.1 Odebírání vnějších dvířek

Jednoduše vyjměte šrouby popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

3.

Dvířka zajistěte a z jedné strany přidržte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

Izolace byla správně umístěna a zafixována na vnitřní straně vnějších dvířek. Závěsy jsou vloženy do vnějších dvířek. 1. Zavřete vnitřní dvířka tak, aby nezacvakla. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.13 Zajištění pružin dvířek

1. Vyjměte kryt vodítka kabelu.

2.1. Dvířka mírně pootevřete (1).

Systém kabelů se automaticky připojí k závěsu na dvířkách.

Oprava

3.1. Mírně zavřete dvířka (4).

1. Drážku posuňte dozadu a uvolněte závěs dvířek (5). 3. Otevřete dvířka (6).

1. Proces zopakujte na druhé straně spotřebiče.

Oprava

Paty jsou identické a je možné je zaměnit.

Požadavka:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odebrána. Vnější dvířka jsou odebrána (plně integrované/integrované).

V závislosti od modelu série je zástrčka k EmotionLight stále zaistená k základni.

Odblokujte zástrčku na západce a potáhněte dozadu (volitelné) (2).

4.15.2 Montáž desky zásuvky v základně

• Při montáži desky zásuvky v základně postupujte v opačném pořadí kroků demontáže.

Oprava

1. Zkontrolujte montáž na pravé a levé straně. 3. Zkontrolujte pevnou polohu.

1. Zacvakněte kovové úchytky na levé a pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.17.1 Odebírání vnitřních dvířek

1. Odstraňte skrutky (1).
2. Odoberte vnútorné dvierka smerom nahor (2).

4.17.2 Montáž vnútorných dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posuňte vnútorné dvierka za tesnenie dvierok.
3. Zatvorte vnútorné dvierka.
4. Sklopte tesnenie dvierok nahor. Bočné časti smerujú nadol.
5. Záves dvierok posuňte nahor.
6. Záves dvierok zaistite pomocou skrutiek.
7. Vnútorné dvierka umiestnite na záves dvierok.
8. Vnútorné dvierka zaistite pomocou skrutiek.

Oprava

4.18 Výmena závesu dvierok

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný. Boční panel je odebrán. → 801 Vnější dvířka jsou odebrána. Vnitřní dvířka jsou odstraněna. Ovládací panel je odebrán. → 805 Pružina z dvířek je připevněna. → 806 Spodní panel je odebrán. → 808 Deska zásuvky základny je odebrána. → 809 Přepadový kanál je odebrán. → 810

4.18.1 Odebírání závěsu dvířek

1. Uvolněte zachytávací háček pomocí šroubováku (1).
2. Závěs dvířek potáhněte dopředu (2).

1. Uvolněte uzemňovací připojení na závěsu dvířek.

4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odebrána. Deska zásuvky základny je odebrána. → 809 Spodní panel (volitelné) je odebrán. → 808 Pružiny z dvířek jsou odstraněny. Ovládací panel je odebrán. Držák pásu kabelů dole vpravo je odstraněn.

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný. Pracovní plocha byla odebrána (volitelné). Panel po pravé ruce je odebrán (volitelné). → 801

4.21.1 Odebírání osvětlení EmotionLight

1. Odpojte úchytku vzadu (1).

POZOR! Nesprávná montáž! Poškození kabelů v oblasti závěsu dvířek. Namontujte kabel v oblasti okolo závěsu dvířek (mezi závěsem desky a vyplachovací nádržkou) tak, aby ho nemohly poškodit pohyblivé části.

Kabel namontujte vpravo dole.

Oprava

Obr. 3: Plochy kabel 4. Zasunte zastrku.

Oprava

4.22 Výměna TimeLight

TimeLight vyměňujte jen jako kompletní díl. Modul TimeLight je připevněn na zadní části dosky zásuvky základní.

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spodní panel je odebrán. → 808 Doska zásuvky základní je odebrána a otočena. → 809

4.22.1 Odstranění TimeLight

1. Zachytávací prvek (1) ohněte mírně směrem ven.

1. Potáhněte modul TimeLight nahoru ven z vodítka (2).

4.22.2 Montáž TimeLight

1. Zachytávací prvek (1) znovu ohněte zpět.

1. Zallacte modul TimeLight do vodidia (2).
2. Vytvořte elektrické připojení.

Oprava

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odpojená. Ovládací panel je odebrán.

4.23.1 Odstranění Gap illumination

1. Odpojte úchytku (1).
2. Odstraňte elektrické připojení z ovládacího modulu (2).

2.1. Odpojte úchytku vzadu (1).

1. Odeberte světelné vlákno (2).

Oprava

3.1. Odpojte zachytávací háček (1).
