Produkttyp	Freistehender oder integrierbarer Geschirrspüler
Marke	Bosch
Modell	SMI8YBS01D
Höhe (cm)	86 (Modell 86 cm)
Breite (cm)	60
Tiefe (cm)	60
Gewicht (kg)	Ca. 45
Stromversorgung	230 V, 50 Hz, 10 A
Fassungsvermögen (Maßgedecke)	14
Spülprogramme	Eco, Auto, Intensiv, Schnell, usw.
Sonderfunktionen	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtersystem	Grobfilter, Mikrofilter, selbstreinigendes System
Sprüharme	Oberer, unterer, und optional für Kochfeld
Bedienfeld	Elektronisch mit Display
Sicherheit	Kindersicherung, Sicherheitsanzeige, Überlaufschutz
Wartung	Regelmäßige Reinigung der Filter, Sprüharme und Dichtungen
Ersatzteile verfügbar	Filter, Arme, Dichtungen, Tür, Blende, usw.
Reparierbarkeit	Ausführliche Reparaturanleitung für den Verbraucher
Geräuschpegel (dB)	42
Energieeffizienzklasse	B (gemäß EU-Norm)

Häufig gestellte Fragen - SMI8YBS01D BOSCH

Wie reinige ich die Filter des Bosch Geschirrspülers SMI8YBS01D?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn, nehmen Sie das Filtersystem heraus, drücken Sie den Mikrofilter nach unten, um ihn zu entfernen. Unter fließendem Wasser reinigen. In umgekehrter Reihenfolge wieder einbauen, dabei die Pfeile ausrichten.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, schlagen Sie in der Anleitung nach den Fehlercodes nach.

Wie ersetze ich den oberen Sprüharm?

Schrauben Sie den oberen Sprüharm durch Drehen ab, ziehen Sie ihn dann nach unten, um ihn zu entfernen. Zum Einsetzen stecken Sie ihn ein und schrauben Sie ihn fest.

Was ist die maximale Höhe für den Einbau unter der Arbeitsplatte?

Der Geschirrspüler ist für eine Höhe von 86 cm ausgelegt. Bei Bedarf kann eine Arbeitsplatte demontiert werden (siehe Anleitung).

Wie wechsle ich die untere Türdichtung?

Entfernen Sie die beiden Halteklammern, lösen Sie den Überlaufkanal, heben Sie die Rinne an, entfernen Sie dann die Dichtung. Setzen Sie die neue Dichtung mit den Dichtungskappen an den Enden ein.

Wo befindet sich das EmotionLight und wie wird es ersetzt?

Das EmotionLight befindet sich vorne oben im Innenraum. Lösen Sie die Rastnase, ziehen Sie die Fassung nach oben heraus, trennen Sie die Anschlüsse, entfernen Sie dann das Modul. Montieren Sie in umgekehrter Reihenfolge.

Welches Reinigungsmittel soll verwendet werden?

Verwenden Sie ein für Geschirrspüler geeignetes Pulver-, Flüssig- oder Tab-Reinigungsmittel. Beachten Sie die auf der Verpackung angegebenen Dosierungen.

Wie setze ich den Geschirrspüler nach einer Störung zurück?

Trennen Sie das Gerät 60 Sekunden lang vom Stromnetz und schließen Sie es dann wieder an. Dadurch wird die Elektronik zurückgesetzt.

Kann ich das Netzkabel selbst reparieren?

Ja, gemäß der Anleitung: Ziehen Sie das alte Kabel vorsichtig ab, stecken Sie das neue Kabel bis zum Einrasten ein. Achtung: Trennen Sie das Gerät vor dem Eingriff vom Stromnetz.

Wie installiere ich einen Sprühkopf für Kochfeld?

Entfernen Sie den oberen Korb, setzen Sie den Sprühkopf in die Halterung ein und drehen Sie ihn nach rechts, bis er einrastet.

BEDIENUNGSANLEITUNG SMI8YBS01D BOSCH

4.11.1 Montage des vantaux de porte

Retirez simplement les vis, comme indiqué sur les étapes.

1. Ouvrez la porte. 2. Retirez les vis.

3.

Fermez la porte en tenant le côté fixe.

Retirez les vis.

ATTENTION !

4.11.2 Montage du vantail de porte

Câbles qui ne sont pas correctement posés et ne sont pas fixés !

Endommagement du câble

Placez les câbles et fixez-les avec du ruban adhésif.

Réparation

Recherche :

L'isolant doit être correctement positionné et fixé du côté intérieur du vantail. Dans le vantail, des câbles sont intégrés.

1. Fermez la porte intérieure sans la fermer brusquement.

1. Schrauben Sie das obere Tor gegen die Kontrollklappe (1).

1. Schrauben Sie das obere Tor zur Innenseite und befestigen Sie es (2).

4.

Befestigen Sie das Tor, indem Sie die Schrauben auf der anderen Seite anziehen.

Öffnen Sie das Tor und befestigen Sie es mit den Schrauben (Metall 4 x 11 mm Schrauben).

5. Befestigen Sie die obere Abdeckung (Metall 4 x 11 mm Schrauben).

Reparatur

4.12 Austausch der Kontrollklappe

Wenn die Betriebskontrollleuchte defekt ist, muss die Kontrollklappe ausgetauscht werden.

Wartung:

Gerät vom Stromnetz trennen. Gerät von der Stromversorgung trennen. Das obere Tor ist geschlossen. Die obere Abdeckung ist geschlossen (integriert/integriert).

4.12.1 Austausch der Kontrollklappe

1. Trennen Sie die elektrischen Verbindungen zur Kontrollklappe, einschließlich des Sensors für die Türverriegelung (1,2).

2. Trennen Sie das Erdungskabel (3) (optional). 3. Öffnen Sie die Gerätetür. 4. Befestigen Sie die Kontrollklappe, indem Sie sie vorsichtig anheben (befestigen Sie sie).

5. Ziehen Sie die sechs Schrauben fest.

1. Kontrollleuchte.

4.12.2 Montage der Kontrollleuchte

Verwenden Sie Schrauben 4x16 mm.

Reparatur

4.14 Austausch der Dichtung

Reparatur

4.17 Austausch der inneren Tür

Hinweis:

Schalten Sie das Gerät aus. Trennen Sie das Gerät von der Wasserversorgung.

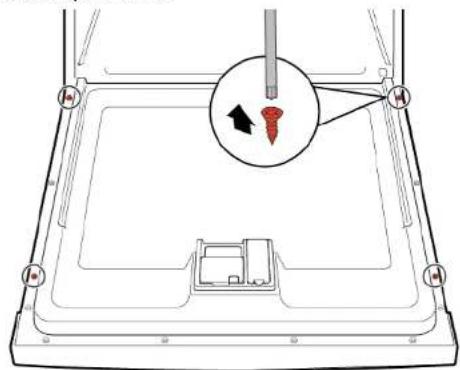

4.17.1 Ausbau der inneren Tür

1. Entfernen Sie die Schrauben (1). 2. Entfernen Sie die innere Tür (2).

6. Befestigen Sie die Türdichtung mit Schrauben. 7. Setzen Sie die innere Tür auf die Dichtung. 8. Befestigen Sie die innere Tür mit Schrauben.

4.17.2 Montage der inneren Tür

1. Öffnen Sie die Verriegelung der Tür. 2. Entfernen Sie die innere Türverkleidung.
2. Schließen Sie die innere Tür. 4. Öffnen Sie die Verriegelung der Tür nach oben. Die Teile zeigen nach oben.
3. Bringen Sie die Platte der Tür nach oben.

Reparatur

4.18 Austausch der Türplatte

Prüfung:

Entfernen Sie den Ausschalter für die Verriegelung. Entfernen Sie den Ausschalter vom Stromkreis. Die Teile sind frei zugänglich. Die Türplatte ist geschweißt. →19 Die äußere Tür ist geschweißt. Die innere Tür ist geschweißt. Der Kontrollschalter ist geschweißt. →23 Die Griffe der Tür sind geprüft. →24 Der obere Schalter ist geschweißt. →26 Die Dichtung der Platte ist geschweißt. →27 Der Kanal ist geschweißt. →28

4.18.1 Schweißen der Türplatte

1. Lösen Sie die Schraube mit einem Schraubendreher (1).

2. Entfernen Sie die Türplatte nach vorne (2).

2. Lösen Sie die Verbindung der Platte.

4.18.2 Montage der Türplatte

Reparatur

1. Setzen Sie die Platte auf das Gerät (1).

2.Ппемсгетe naHTaHaDony (2),doKaTo ceФИКСИра KBm ypeda

2.

JINCBAUa 3a3eMBAua Bp3ka MoKe Da IOBeDe O MpeXOBO HanpeKHeMe HA BPATA.

YCTaHOBeTe 3a3eMaBaaTa Bpb3Ka.

PemOH

4.19 CmraHa Ha ynIbThHeHneTo (doNHO) Ha BpaTaTa

N3nCKBaHe:

YpeBte n3KNIOueHOT 3aXpaHBAHeTo. YpeBt E n3KIOUeH OT BOOChA6DnTeNHaT MpeXa. BbHnHaTa BpaTa e CbaNeHa. NnoyataHa rnaBHnKoTHaTe cBaJeHa.→27 DonnHmT naHEn eCBaneH (onua).→26 PpyKHHte Ha BpaTaTa ca CBaHeH. KoHTpONHnT nAeI eCBaneH. Dbpxkaht Ha Ka6enHn CHOn OTdony Bpacho e cbaeH.

4.19.1 Cbajhe Ha ynnbTHHeHTo Ha BpataTa

1.CBaIeTe DBeTe 3aIbPkaun CkO6n Ha DoIhTo yIINbTHHeHne Ha BpaTata (1,2).

1. OtdeJeTe KaHana 3a npenbIbHe.

1. NOBdHHeTe BOOCTOHNKaHaJI 3a npembIbAHe.

PemOH

4.CBaneTe DoHTo yNtBTHHe O T BtpeHata Bpata.

4.19.2 Montage der Dichtung am Tor

1. Platzieren Sie die Dichtung entsprechend der Nut an der Dichtungsschiene des Tors.

1. Platzieren Sie die Dichtung des Tors mit dem Dichtungsprofil in der hinteren Nut.
2. Befestigen Sie das Tor mit zwei Schraubklemmen.

Reparatur

4.20 Austausch der Dichtung (oben) am Tor

Erforderlich:

Entfernen Sie die alte Dichtung. Entfernen Sie sie von der Wasserzuleitung.

4.20.1 Entfernen der Dichtung des Tors

Entfernen Sie die Dichtung des Tors vom inneren Rahmen.

4.20.2 Montage der Dichtung des Tors

Die Dichtung des Tors muss auf die richtige Länge zugeschnitten werden. Sie beträgt 1750 mm für Türen mit einer Höhe von 81 cm und 1850 mm für Türen mit einer Höhe von 86 cm.

1. Bereiten Sie die Dichtung für das Tor vor. 2. Überprüfen Sie die richtige Position für die Montage der Dichtung.

1. Die Zufuhr muss auf der Höhe der Dichtung sein.

4

Das Gerät darf nicht in die Verpackung gelegt werden. Das Gerät wird ordnungsgemäß in den Karton gelegt und die Höhe des Containers wird überprüft.

Befolgen Sie die Anweisungen und legen Sie das Gerät in die dafür vorgesehene Öffnung. Das Gerät muss in der Ausgangsposition des Containers liegen.

Richtig platziertes Gerät am Tor:

Reparatur

4.21 Austausch der EmotionLight

Die EmotionLight befindet sich im oberen Bereich des Reservoirs.

Entfernen:

Das Gerät ist von der Stromversorgung getrennt. Das Gerät ist von der Stromversorgung getrennt. Das Gerät ist frei zugänglich. Der Arbeitsplatz ist sauber (trocken). Der Boden ist sauber (trocken), →19

4.21.1 Austausch der EmotionLight

1. Entfernen Sie die Kappe des Befestigungselements (1).

1. Drücken Sie die Taste nach oben (2).
2. Ziehen Sie das Kabel vom Stecker ab (je nach Ausführung des Geräts).

Trennen Sie die elektrische Verbindung vom Modul.

1. Entfernen Sie die EmotionLight vom Gerät.

4.21.2 Montage der EmotionLight

1. Kabelkanal auf der Rückseite des Reservoirs anbringen (1).

Reparatur

2. Den Kabelkanal am Fixator (2) einhängen.

3

ACHTUNG!

Falsche Montage!

Führung des Kabels im Bereich der Türdichtung.

Montieren Sie das Kabel in der Türdichtung (zwischen der Dichtung und dem Reservoir für Spannung) so, dass es nicht durch bewegliche Teile beschädigt werden kann.

Montieren Sie das Kabel auf der rechten Seite.

Reparatur

Abb. 3: Kabelverlegung

4. Schließen Sie das Gerät an.

Reparatur

4.22 Austausch der TimeLight

TimeLight-Modul am Kabel anschließen. Das TimeLight-Modul an der gewünschten Stelle fixieren und den Kontakt prüfen.

Prüfung:

Gerät ist von der Stromversorgung getrennt. Gerät ist von der Wasserzufuhr getrennt. Das Gerät ist ausgeschaltet. → 26 Hauptkontakt ist ausgeschaltet. → 27

4.22.1 Anschluss des TimeLight

1. Entfernen Sie die Fixierschrauben (1) und die Elemente.

1. Das TimeLight-Modul ist vor Wasser zu schützen (2).

4.22.2 Montage des TimeLight

1. Entfernen Sie die Fixierschrauben (1) und die Elemente.

1. Drücken Sie das TimeLight-Modul in das Wasser (2). 3. Schließen Sie die elektrischen Verbindungen an.

Reparatur

4.17.1 Ausbau der inneren Türen

1. Entfernen Sie die Schrauben (1). 2. Heben Sie die inneren Türen nach oben heraus (2).

4.17.2 Montage der inneren Türen

1. Ziehen Sie die Dichtung der Türen nach vorne.
2. Schieben Sie die inneren Türen hinter die Dichtung. 3. Schließen Sie die inneren Türen.
3. Ziehen Sie die Türen nach oben heraus. Die Seitenteile weisen nach oben.
4. Schieben Sie die Türscharniere nach oben.
5. Sichern Sie die Türscharniere mit Schrauben.
6. Montieren Sie die Innentüren an den Scharnieren.
7. Sichern Sie die Innentüren mit Schrauben.

Reparatur

4.18 Austausch der Türscharniere

Anforderung:

Reparatur

4.1 Arbeitsblatt austauschen

Voraussetzung:

Reparatur

4.12 Bedienfeld austauschen

Reparatur

4.14 Sockelblende austauschen

Reparatur

4.17 Innentür ersetzen

Voraussetzung:

Reparatur

4.19 (Untere) Türdichtung austauschen

Voraussetzung:

Reparatur

Reparatur

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Haushaltsgeräte

Reparatur

Reparatur

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378

4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378

4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren 379

4.2.1 Tabrutsche für 86 cm Modelle montieren 379

4.2.2 Tassenauflagebügel montieren 379

4.2.3 Dampfgareinsatz montieren 380

4.3 VarioSchublade tauschen 381

4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382 4.4 Austauschen der Sprüharme 383 4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383

4.5 Austauschen der Siebe 384

4.5.1 Ausbauen der Siebe 384 4.5.2 Einbau der Siebe 384

4.6 Einbau des Backblech-Sprühkopfs 385 4.7 Austauschen des Netzkabels 386 4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386

4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Türfedern 394 4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbau des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaenen führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
1	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne leicht anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken, bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgareinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblech-Sprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblech-Sprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblech-Sprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es klickt.

• Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen heben und Reinigerdeckel an oberer Seite aus Führungsschienen heben.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einsetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dämmvlies ist korrekt an der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. (Außentür tauschen (voll-)integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Füße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Außentür ist abgebaut. Außentür tauschen (voll-integriert) Sockelblende ist demontiert (optional). → Seite 396

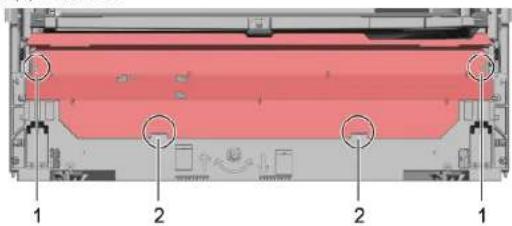

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modell rechts ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.
• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbau des Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwanne einsetzen. Den Überlaufkanal ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorne ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

• Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unter rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

2. Rastnase einrasten (2).

3

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachos Kabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt und umgedreht. → Seite 397

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul offen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Klick-Geräusch befestigen.

1. Lichtleiter montieren und mit einem Klick-Geräusch befestigen.

1. Leitung mit dem Bedienmodul verbinden.

4.12 Austausch des Bedienteils

Wenn die Bedienfunktion fehlerhaft ist, muss das gesamte Bedienteil ausgetauscht werden.

Die Tür lässt sich nicht öffnen, wenn das Gerät nicht richtig ausgerichtet ist. Die Tür lässt sich öffnen, wenn das Gerät richtig ausgerichtet ist. Die äußere Tür hat einen Griff. Die äußere Tür hat einen Griff (vollständig geöffnet/geschlossen).

4.12.1 Entfernen des Griffs

1. Lösen Sie die äußeren Schrauben am Griff und am Scharnier der Tür (1,2).

1. Entfernen Sie das Kabel (3) (optional). 3. Öffnen Sie die Tür. 4. Entfernen Sie den Griff, um die Tür zu schließen (halten Sie sie fest).
2. Entfernen Sie die Schrauben.

1. Entfernen Sie den Griff.

4.12.2 Anbringen des Griffs

Verwenden Sie Schrauben 4x16 mm.

Montieren Sie mit dem entsprechenden Schild.

EINBAU

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 445 von 989

EINBAU

4.19 Abdeckung des Steuergeräts (kTu) Entfernen der Abdeckung

Vorgehen:

Die Abdeckung ist nicht durch die Vorderseite abnehmbar. Die Abdeckung ist nicht durch die Vorderseite abnehmbar. Die äußere Abdeckung wurde entfernt. Die Abdeckung der Unterseite ist entfernt.→439 Entfernen Sie die Abdeckung (optional).438 Die Abdeckung der Unterseite wurde entfernt. Die Kontrollleuchte wurde entfernt. Die Abdeckung der Kabel wurde unten rechts entfernt.

4.19.1 Entfernen der Abdeckung des Steuergeräts

1.Entfernen Sie die zwei Schrauben an der unteren Abdeckung des Steuergeräts (1,2).

2.Entfernen Sie die Abdeckung und den Halter.

3.Entfernen Sie die Abdeckung und den Halter.

1. Achten Sie darauf, den Sicherheitsgurt nicht zu verdrehen und legen Sie ihn eng am Körper an.

4.19.2 Positionierung des Sicherheitsgurts

1. Positionieren Sie den Sicherheitsgurt links und rechts an der Hüfte, mit dem Sicherheitsgurt-Schloss.

1. Führen Sie das Sicherheitsgurt-Schloss mit dem Verschlussstück in die innere Öffnung ein.
2. Lassen Sie das Sicherheitsgurt-Schloss einrasten, bis es hörbar einrastet.

4.20 Entfernen (Abnehmen) des Sicherheitsgurts

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

2021-03-22 9001630792 Urheberrechte BSH Hausgeräte GmbH Seite 543 von 989

Reparatur

4.1 Austausch des Arbeitswerkzeugs

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss frei zugänglich sein.

4.1.1 Entfernen des Arbeitswerkzeugs

2021-03-22 9001630792 Urheberrechte BSH Hausgeräte GmbH Seite 561 von 989

Reparatur

4.14 Austausch des Bodenpanels

Die Füße sind gleich, daher können die Positionen getauscht werden.

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die äußere Türverkleidung muss entfernt sein. Die äußere Türverkleidung muss entfernt sein (vollständig eingebaut / eingebaut).

4.14.1 Entfernen des Bodenpanels

1.

Nepareiza nonemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balstenji var nolūzt.

Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni.

jo abi ir vienādi,

Ir ieteicams palikt kaut ko zem ierīces priekšdaļas sānos, lai ma

zinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

Remonts

4.17 Durvju iekšējās daļas nomaiņa

Prasība:

4.17.1 Entfernen des inneren Teils der Tür

1. Schrauben (1) herausdrehen
2. Den inneren Teil der Tür nach oben abnehmen (2).

1. Die Tür mit Schrauben an der Türangel befestigen.
2. Den inneren Teil der Tür auf die Türangel setzen.
3. Den inneren Teil der Tür mit Schrauben befestigen.

4.17.2 Montieren des inneren Teils der Tür

1. Die Türdichtung nach vorne ziehen.
2. Den inneren Teil der Tür hinter die Türdichtung legen.
3. Den inneren Teil der Tür schließen.
4. Die Türdichtung nach oben ziehen. Die seitlichen Kanten müssen nach oben zeigen.
5. Die Türangel nach oben schieben.

Reparatur

4.18 Austausch der Türangel

Voraussetzung:

Das Gerät muss von der Netzspannung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Das Gerät muss für den Zugang frei zugänglich sein. Die Seitenwand muss entfernt sein. →555 Die Türaußenseite muss entfernt sein. Die Türinnenseite muss entfernt sein. Die Bedienblende muss entfernt sein. →559 Die Türfedern müssen gesichert sein. →560 Die Bodenplatte muss entfernt sein. →562 Die Bodenplatte muss entfernt sein. →563 Die Überlaufleitung muss entfernt sein. →564

4.18.1 Entfernen der Türscharniere

1. Lösen Sie die Sicherung (1) mit einem Schraubendreher.
2. Ziehen Sie das Türscharnier nach vorne (2).

1. Trennen Sie die Erdungsverbindung des Türscharniers.

4.18.2 Montieren der Türscharniere

Reparatur

Reparatur

4.22 Austausch der TimeLight-Lampe

Die TimeLight-Lampe darf nur vollständig ausgetauscht werden. Das TimeLight-Modul ist an der Rückseite der Bodenplatte befestigt.

Voraussetzung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Bodenplatte muss entfernt sein. → 562 Die Bodenplatte muss entfernt und umgedreht sein. → 563

4.22.1 Ausbau der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) nach hinten.

1. Ziehen Sie das Modul der Leuchte TimeLight aus der Führung nach oben (2).

4.22.2 Einbau der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) in die Position.

1. Schieben Sie das Modul der Leuchte TimeLight in die Führung (2).
2. Stellen Sie die elektrischen Verbindungen her.

Reparatur

4.23 Austausch der Leuchte Gap illumination

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die äußere Türverkleidung muss entfernt sein. Das Bedienfeld muss entfernt sein.

4.23.1 Ausbau der Leuchte Gap illumination

1. Entfernen Sie die Halterung (1).
2. Verbinden Sie die elektrischen Anschlüsse des Betriebsmoduls (2).

2.1. Entfernen Sie die Halterungen (1) von der Rückseite.

1. Entfernen Sie die optische Faser (2).

Reparatur

3.1. Entfernen Sie die Halterungen (1).

Reparatur

4.19 Austausch der Türdichtung (unten)

Anforderung.

Montagereihenfolge.

Reparatur

Reparatur

Reparaturen

Reparaturen

Reparatur

4.1 Austausch der Arbeitsplatte

Voraussetzung:

Reparatur

Reparatur

4.22 Austausch des TimeLight

Reparatur

Reparatur

Reparatur

Reparatur

4.17 Austausch der Innentür

Voraussetzung:

Reparatur

4.22 Austausch des TimeLight-Systems

4.1.1 Arbeitsplatte entfernen

1. Entfernen Sie die beiden Schrauben hinten (1) (optional).
2. Drücken Sie beide Verriegelungen unter der Arbeitsplatte nach oben (2).

Bild 1: Vollintegriert

Bild 2: Vollintegriert

Bild 3: Flachkabel 4. Stecker in Kontakt setzen.

Reparatur

4.22 TimeLight austauschen

Nur TimeLight als komplette Einheit austauschen. Das TimeLight-Modul ist auf der Rückseite der Sockelplatte befestigt.

Voraussetzung:

Reparatur

4.14 Austausch der Fußblende

Reparatur

4.19 Austausch der Türdichtung (unten)

Vorgehen:
