Тип продукт	Вграждаема или свободностояща съдомиялна
Марка	Bosch
Модел	SMI8YBS01D
Височина (cm)	86 (модел 86 cm)
Ширина (cm)	60
Дълбочина (cm)	60
Тегло (kg)	Около 45
Електрическо захранване	230 V, 50 Hz, 10 A
Капацитет (комплекти)	14
Програми за миене	Eco, Auto, Intensive, Rapide и др.
Специални функции	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Филтрираща система	Груб филтър, микрофилтър, самочистеща се система
Разпръсквачи	Горен, долен и опция за котлон
Контролен панел	Електронен с дисплей
Безопасност	Заключване за деца, индикатор за безопасност, защита от препълване
Поддръжка	Редовно почистване на филтрите, разпръсквачите и уплътненията
Налични резервни части	Филтри, разпръсквачи, уплътнения, врата, панел и др.
Ремонтируемост	Подробно ръководство за ремонт за потребителя
Ниво на шум (dB)	42
Енергиен клас	B (съгласно стандарта на ЕС)

Често задавани въпроси - SMI8YBS01D BOSCH

Как да почистя филтрите на съдомиялната машина Bosch SMI8YBS01D?

Завъртете грубия филтър обратно на часовниковата стрелка, издърпайте филтриращата система, спуснете микрофилтъра, за да го извадите. Почистете под течаща вода. Монтирайте обратно, подравнявайки стрелките.

Какво да направя, ако съдомиялната не стартира?

Проверете захранването (контакт, предпазител). Уверете се, че вратата е добре затворена. Ако проблемът продължава, вижте ръководството за кодовете за грешка.

Как да сменя горния разпръсквач?

Отвинтете горния разпръсквач, като го завъртите, след това го издърпайте надолу, за да го извадите. За монтаж, поставете го и завийте здраво.

Каква е максималната височина за монтаж под плот?

Машината е проектирана за височина от 86 cm. Плотът може да бъде демонтиран, ако е необходимо (вижте ръководството).

Как да сменя долното уплътнение на вратата?

Отстранете двата задържащи клипа, отделете канала за преливане, повдигнете улея, след това извадете уплътнението. Инсталирайте новото уплътнение с предпазните капачки на краищата.

Къде се намира EmotionLight и как да го сменя?

EmotionLight се намира в горната предна част на резервоара. Откопчете фиксатора, извадете цокъла отгоре, изключете връзките, след това извадете модула. Монтирайте обратно.

Какъв вид препарат да използвам?

Използвайте перилен препарат на прах, течен или таблетки, подходящи за съдомиялни. Спазвайте дозировката, посочена на опаковката.

Как да нулирам съдомиялната след повреда?

Изключете машината от електрическата мрежа за 60 секунди, след това я включете отново. Това нулира електрониката.

Мога ли сам да поправя захранващия кабел?

Да, според ръководството: изключете стария кабел, като го движите внимателно, след това свържете новия до щракване. Внимание: изключете машината от контакта преди всяка намеса.

Как да монтирам разпръскваща глава за котлон?

Извадете горната кошница, поставете разпръскващата глава в държача и я завъртете надясно до щракване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SMI8YBS01D BOSCH

УКАЗАНИЯ ЗА РЕМОНТ

Съвети за ремонт 2 [hr] Съвети за поправка 43 [18] Ръководство за употреба 04 [da] Съвети за ремонт 125 [en] Указания за ремонт 208 [et] Ремонтни съвети 249 [1] Съвети за ремонт 290 [tr] Съвети за ремонт 331 [de] Указания за ремонт 372 [hu] Указания за ремонт 455 [1] Съвети за ремонт 49/1 [t] Информация за ремонт 579 [no] Съвети за ремонт 520 [p] Указания за ремонт 681 [pt] Съвети за ремонт 702 [10] Winkl, P., За топологичното пространство на ⁿ , 745 [sk] Указания за ремонт 784 [si] Съвети за ремонт 525 [sv] Информация за ремонт 908 [ir] Указания за ремонт 949

СЪВЕТИ ЗА РЕМОНТ - СЪДОМИЯЛНА МАШИНА

1 ОТНОСНО ТОЗИ ДОКУМЕНТ. 4

1.1 ВАЖНА ИНФОРМАЦИЯ 4

1.1.1 Цел. 4 1.2 ОБЯСНЕНИЕ НА СИМВОЛИТЕ. 4 1.2.1 Нива на опасност 4 1.2.2 Символ за опасност 1.2.3 Структура на предупрежденията 5 1.2.4 Други символи 5

А БЕЗОПАСНОСТ. 6

2.1 ОБЩИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ 6 2.1.1 Всички домакински уреди.. 6

ИНСТРУМЕНТИ И СРЕДСТВА. 7

РЕМОНТ

4.1 СМЯНА НА РАБОТНИЯ.. 8

4.1.1 Сваляне на работният 8 4.1.2 Монтиране на работният 8

4.2 МОНТИРАНЕ НА СИСТЕМАТА ОТ КОЛЧЕТА 9

4.2.1 Монтиране на възли на панела за 86-см модел 4.2.2 Монтиране на фиксатора за уши.. 9 4.2.3 Монтиране на блокирания парогенератора.. 10

4.3 СМЯНА НА ГНЕЗДОТО VARIODRAWER 11

4.3.1 Сваляне на гнездото varioDrawer 11 4.3.2 Монтиране на гнездото varioDrawer 12

4.4 Смяна на разпръскващите рамена 13

4.4.1 Сваляне на разпръскващото рамо 13 4.4.2 Монтиране на разпръскващото рамо 13

4.5 Смяна на филтрите 14

4.5.1 Сваляне на филтъра 14 4.5.2 Монтиране на филтрите 14

4.6 Монтиране на пръската тапа за тави 15

4.7 Смяна на захранващия кабел 16

4.7.1 Изключване на захранващия кабел 16 4.7.2 Включване на захранващия кабел 16

4.8 Смяна на капака за почистващ препарат 17

4.8.1 Сваляне на капака за почистващ препарат 17 4.8.2 Поставяне на пружината 17 4.8.3 Монтиране на капака за почистващ препарат 17

4.9 Смяна на капака на помпата за отпадни води 18

4.9.1 Сваляне на капака на помпата за отпадни води 18 4.9.2 Монтиране на капака на помпата за отпадни води 18

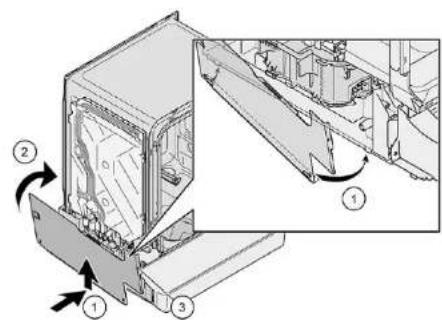

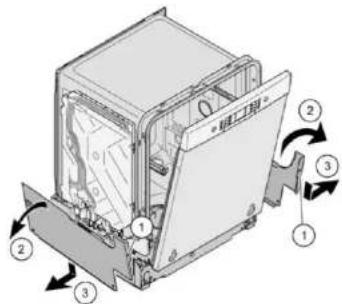

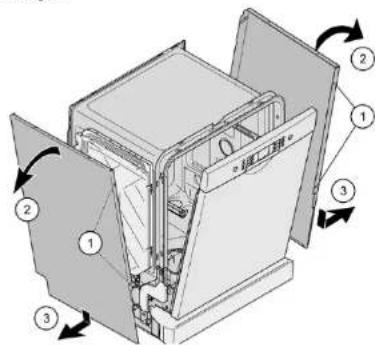

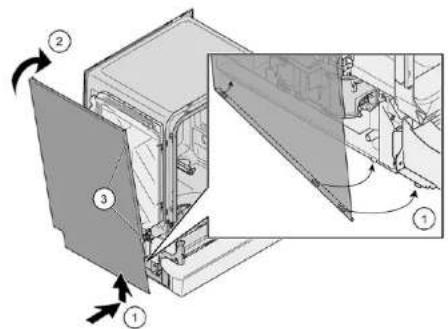

4.10 Смяна на страничния панел 19

4.10.1 Сваляне на страничния панел 19 4.10.2 Монтиране на страничния панел 20

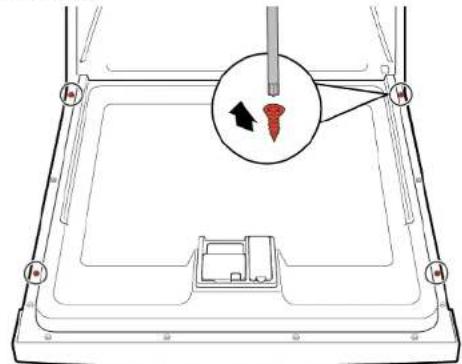

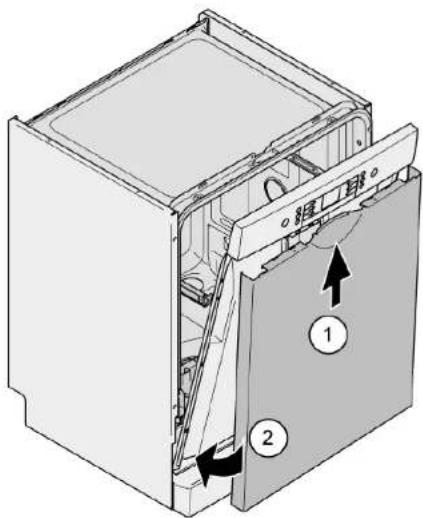

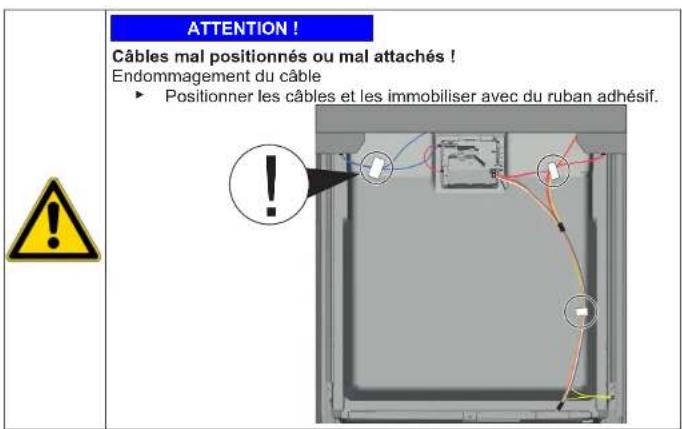

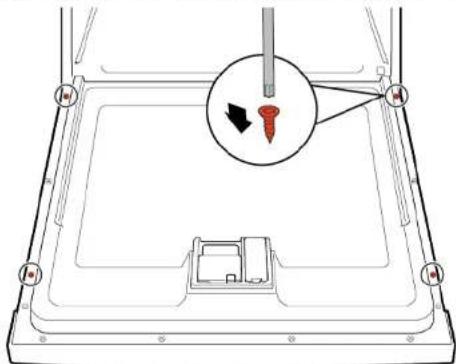

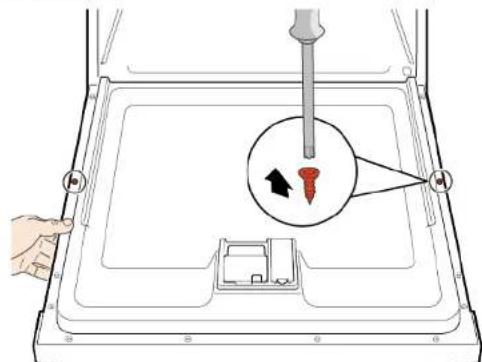

4.11 Смяна на външната врата 21

4.11.1 Сваляне на външната врата 21 4.11.2 Монтиране на външна врата 21

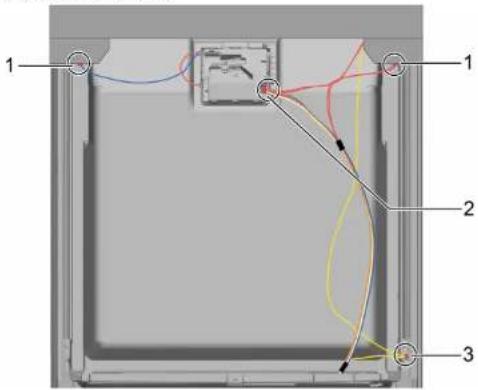

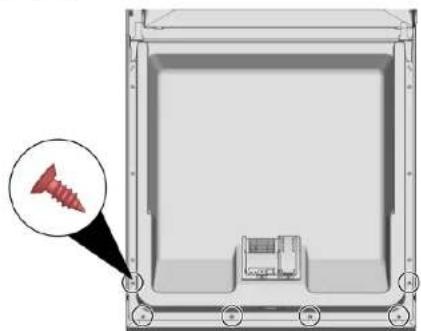

4.12 Смяна на контролния панел 23

4.12.1 Сваляне на контролния панел 23 4.12.2 Монтиране на контролния панел 23

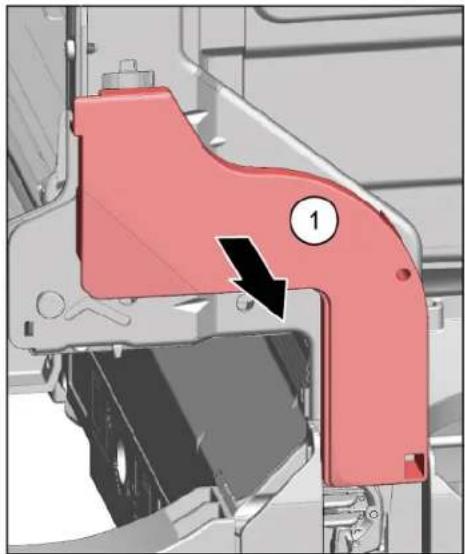

4.13 Фиксиране на пружинената врата 24

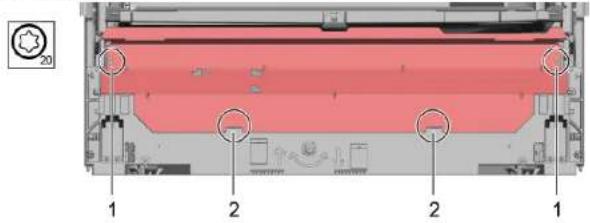

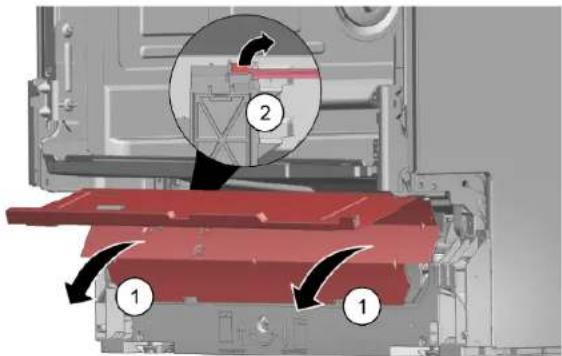

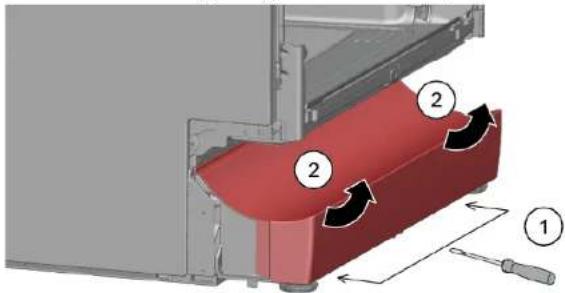

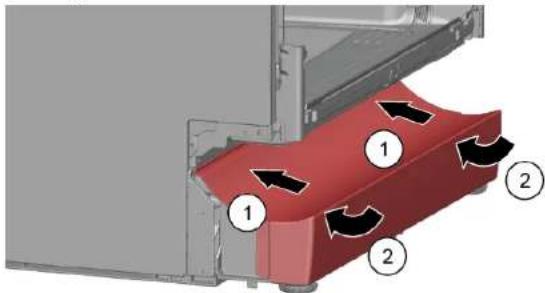

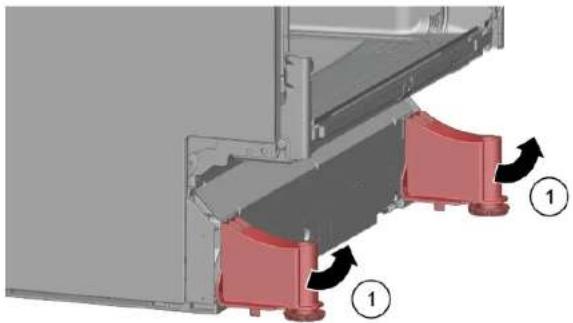

4.14 Смяна на долината 26

4.14.1 Сваляне на долината панел 26 4.14.2 Монтиране на долината панел 26

4.15 Смяна на плочата на главния контакт 27

4.15.1 Сваляне на плочата на главния контакт 27 4.15.2 Монтиране на плочата на главния контакт 27

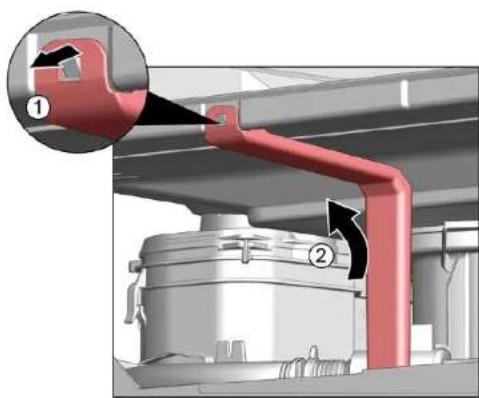

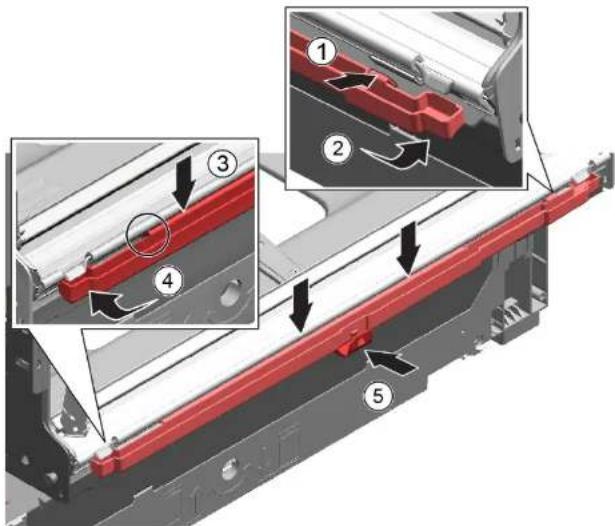

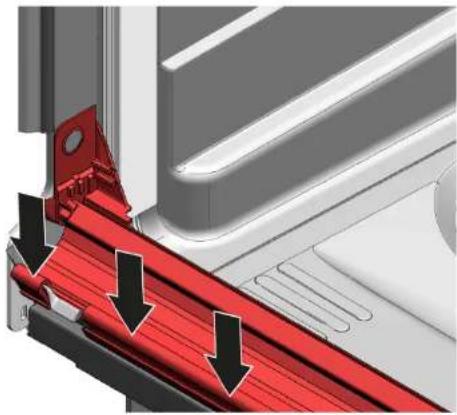

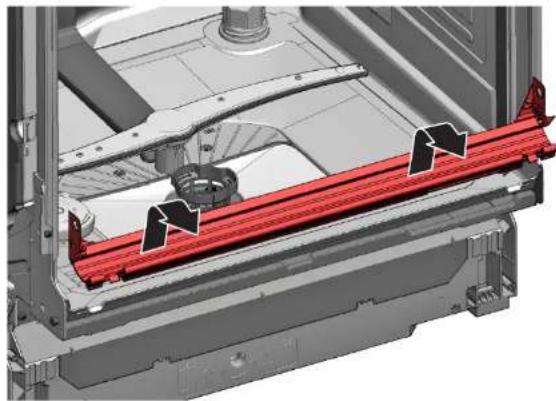

4.16 Смяна на тръбопровода за прекъсване 28

4.16.1 Сваляне на канала за прекъсване 28 4.16.2 Монтиране на тръбопровода за прекъсване 29

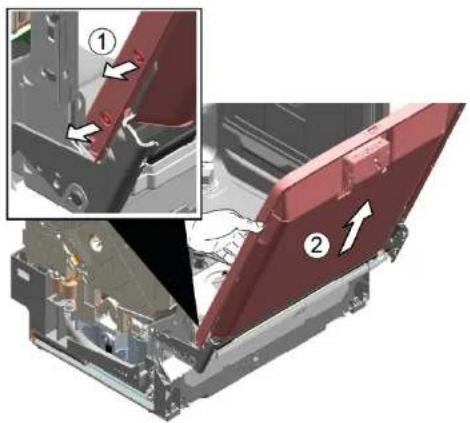

4.17 Смяна на вътрешната врата 31

4.17.1 Сваляне на вътрешната врата 31 4.17.2 Монтиране на вътрешната врата 31

4.18 Смяна на лентата на вратата 32

4.18.1 Сваляне на лентата на вратата 32 4.18.2 Монтиране на лентата на вратата 32

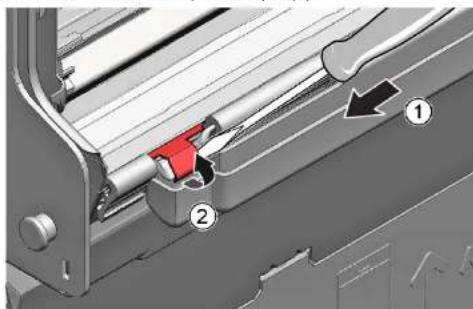

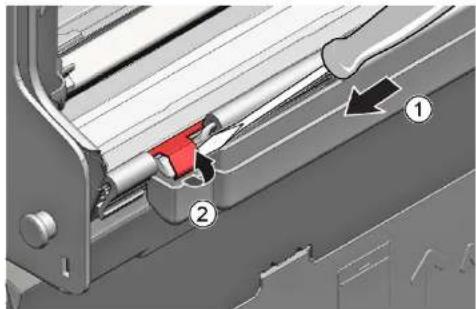

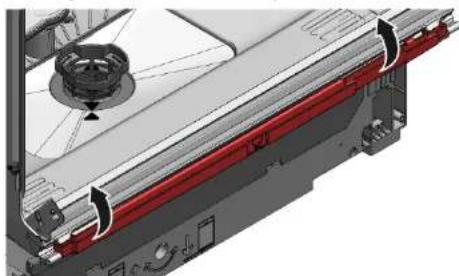

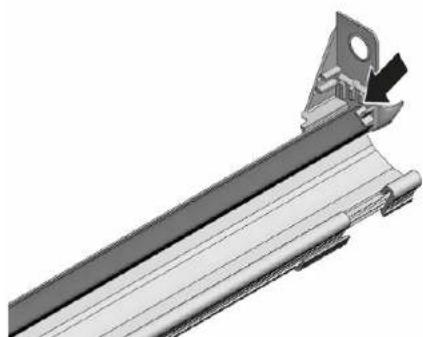

4.19 Смяна на уплътнението (допълнително) на вратата 34

4.19.1 Сваляне на уплътнението на вратата 34 4.19.2 Монтиране на уплътнението на вратата 35

4.20 Смяна на уплътнението (горно) на вратата 36

4.20.1 Сваляне на уплътнението на вратата 36 4.20.2 Монтиране на уплътнението на вратата 36

Съвети за ремонт - Съдомиялна машина

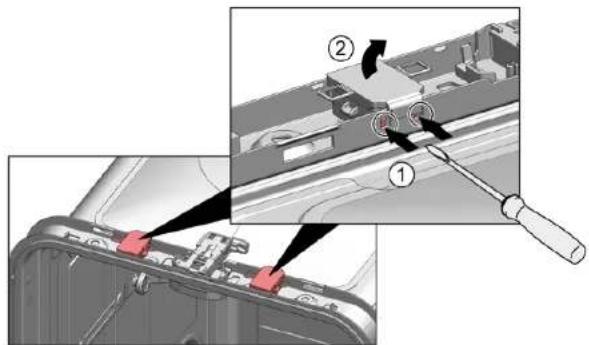

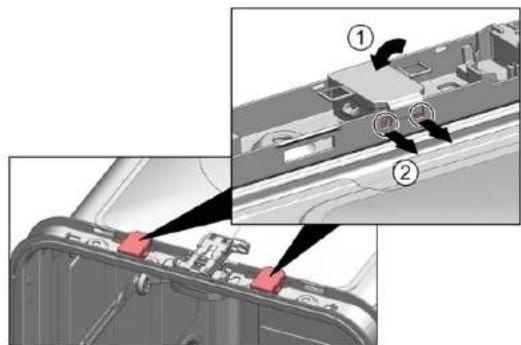

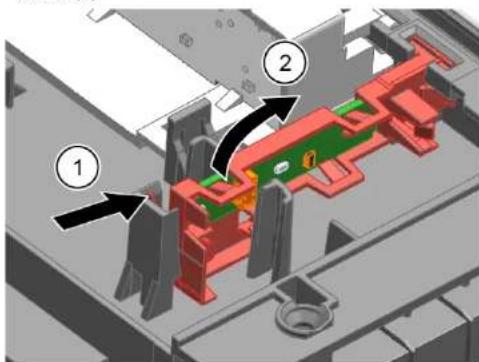

4.21 Смяна на EmotionLight 37

4.21.1 Сваляне на EmotionLight 37 4.21.2 Монтиране на EmotionLight 37

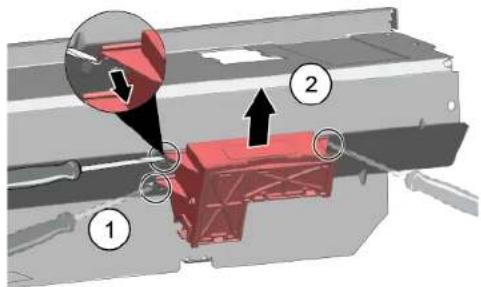

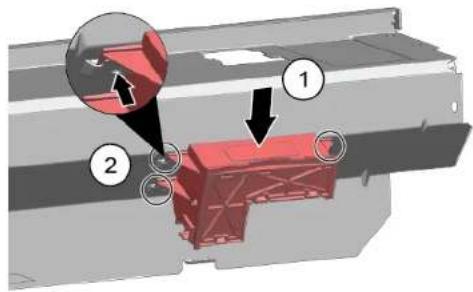

4.22 Смяна на TimeLight 40

4.22.1 Сваляне на TimeLight 40 4.22.2 Монтиране на TimeLight 40

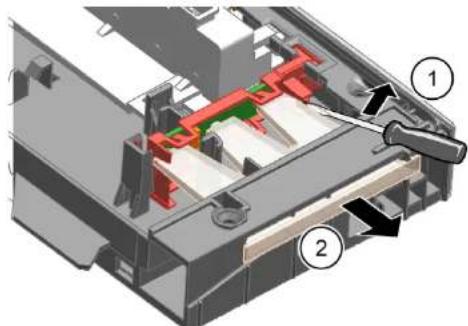

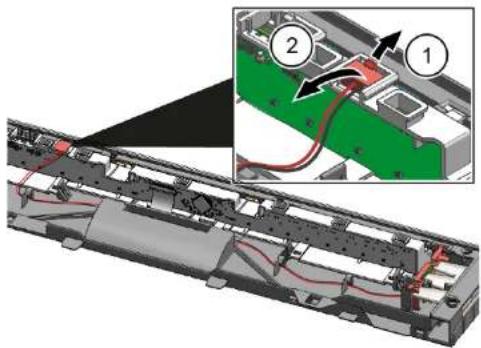

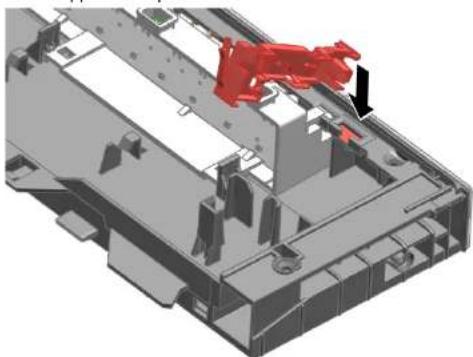

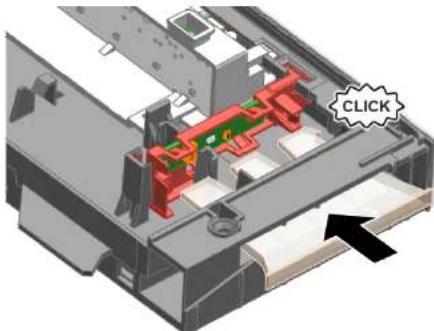

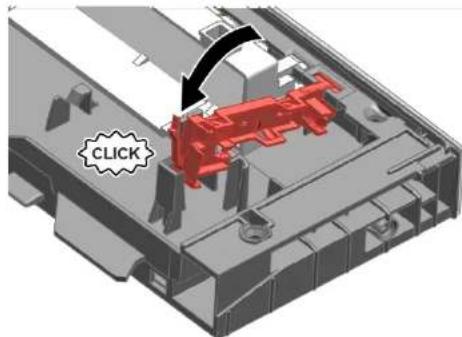

4.23 Смяна на Gap illumination (Осветяване на пролука) 41

4.23.1 Сваляне на Gap illumination 41 4.23.2 Монтиране на Gap illumination 42

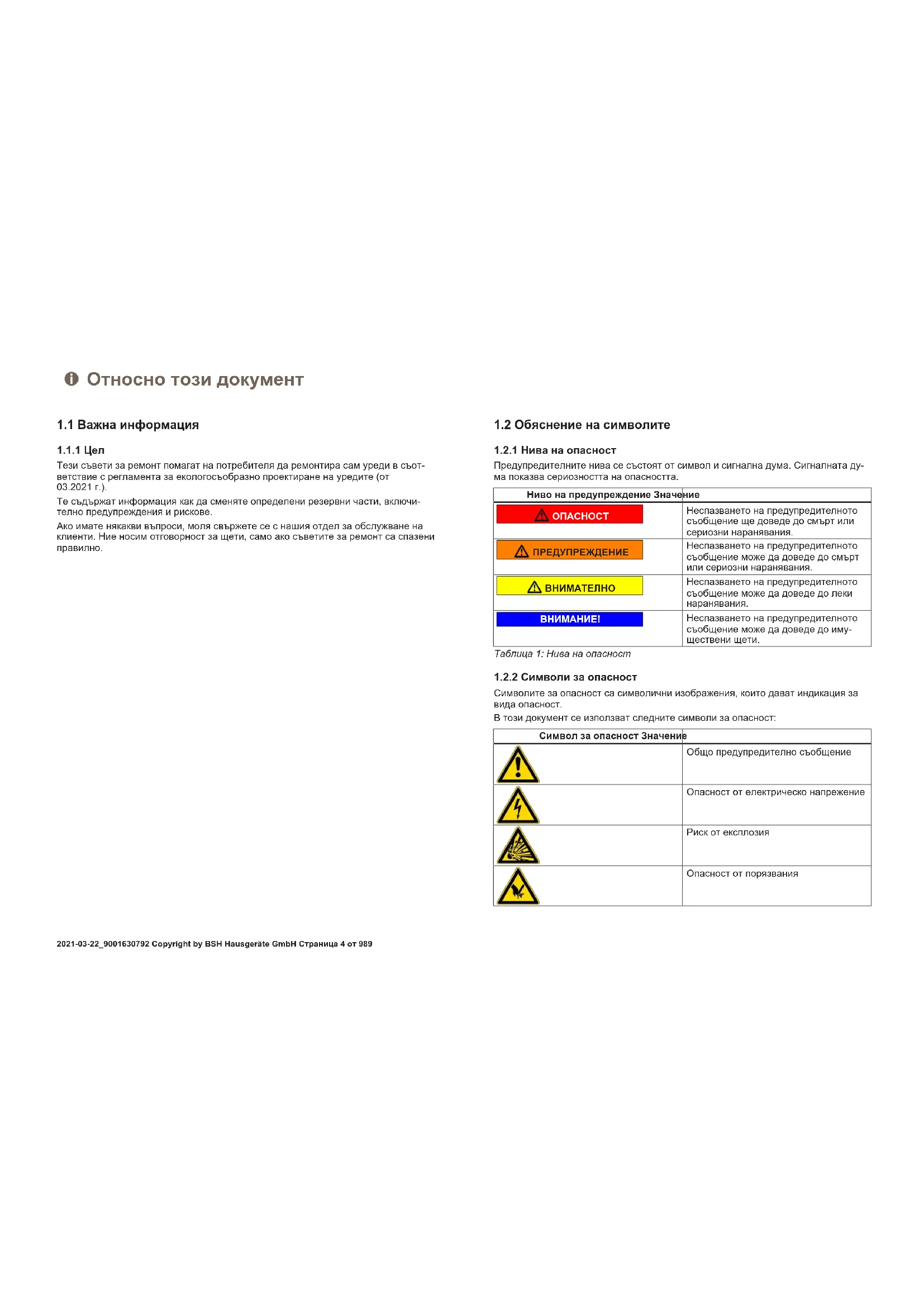

ОТНОСНО ТОЗИ ДОКУМЕНТ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреда в съответствие с регламента за екологично проектиране на уреди (от 03.2021 г.).

Те съдържат информация как да смените определени резервни части, включително предпазни и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Знак за опасност

Предупреждаваме ви с този символ за опасност. Знакът показва сериозността на опасността.

Ниво на п dedурждени 3начени
ОПАСHОCT	Еспаразы新股у на п dedурждени.TО сбоб Shedени по Смьт ини сернони наразяваим.
ПРEDУПЕЖДЕНЕ	Еспаразы新股у на п dedурждени.TOT сбob Shedени по Смьт ини сернони наразяваим.
ВИМATEЛНО	Еспаразы新股у на п dedурждени.TOT сбob Shedени по Смьт ини наразяваим.
ВИМАМЕЛ	Еспаразы新股у на п dedурждени.TOT сбob Shedени по Смьт ини onMy-шостевни.$etп.

Таблица 1: Вид на опасността

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вид опасност.

В този документ се използват следните символи за опасност:

Симboл за орасост за чужения	ОвноPre dedупраздітелно сьобсято Орасост от[elekntrочко наpopжени Риск OT[eк科研院所
	Орасost от[nорязвany

Относно този документ

Симbol 3a onachoct 3начени	Опachoct ot пемарази Опachoct ot горец поьрхости
	Опachoct ot симно магнисто полес
	Опachoct ot неонисяцу льчени

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид на опасността!

Възможно непосредствена опасност/предупреждение

Мерки забрани за предотвратяване на опасността.

Специален пример показва предупреждение, което уведомява за токов удар, причинен от части под напрежение. Спазвайте се правилата за избягване на опасността.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смъртоносен токов удар

Изключете електрическото захранване поне 60 секунди преди започване на хардуерна работа.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Оьш симвов Зачени
I	Иденихицаре на спесиален сьвет (Текст w/ллграфика)
I	Иденихицаре на постс сьвет (самоTekст)
I	Иденихицаре на врьзka Кьм Вideоурок
I	Иденихицаре на необхочимite ИСТрумени
I	Иденихицаре на необхочимiteпраздарителни ус自主创新
I	Иденихицаре на ус自主创新 (ako ...,Тогава ... )
I	Иденихицаре на рezуntат
[Стар]	Иденихицаре на Клиочни 6ытуон
[00123456]	Иденихицаре на Кatableожен Homep
[Статус]	Иденихицаре на по��аизяп Текст/ празорец (надиспега на урEDA)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всеки домашен уред

Риск от токов удар поради части под напрежение!

• Рискове при ремонт, включващи електрически компоненти, могат да доведат до токов удар!
• Изключете уреда от електрическата мрежа поне 60 секунди, преди да започнете работа. След монтажа трябва да се провери за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Puck OT HapaHbAbe OTOCTPNp b6oBe!

Hocete npedn3n pbkabn

PCK OT pme3A8Na BO peme HA pMeOH, NOpIbJbKHa,OTcPraBaBA Ha HnE3PbABHOCTN andepBn3npaIe TkHn DBeWKeu CE KOMNoHEHTn

Hocete3aunTHn06yBKn. 3akpenete TeXKNTe KOMNOHEHTN, Taka Ye Da He naHaT. He no3BONRABaTe KOHTaKT Ha YAcTn OT TAnOTo C DmXeUc Ce KOMNoHEHTn.

Pnck 3a 6e3oanacocTtA/foHKuHraTa h ypeDa! - 13no13BaIte cmo opunHaiHn pe3epBn YactN. PnCK OT NOBpeHa eNEKtpocTaTmHc YbCTBNTENH KOMnoHeHTN (ESD)I HeDOKOcBaTeMoDyInTe,BKNIOHTeHnHO Bp3Kn IN PNOBODHNKOBN TbTnua.

IhctpymEnTu n NOMOuHcpeDCTBa

посочано Побразости Избражени
ОТberтka Torx T20 С OTВОр [00340764]	100 MM, за ВИNTOBе с преда- зен удифт
ОТberтka Torx T15	Дылжина 80 MM
Плеска OTberтka Бух 10 MM x 1,6 MM x 200 MM
Кleineци с Истови- ни челковsts [00340871]	Дылжина: 200 MM, пави

PemOH

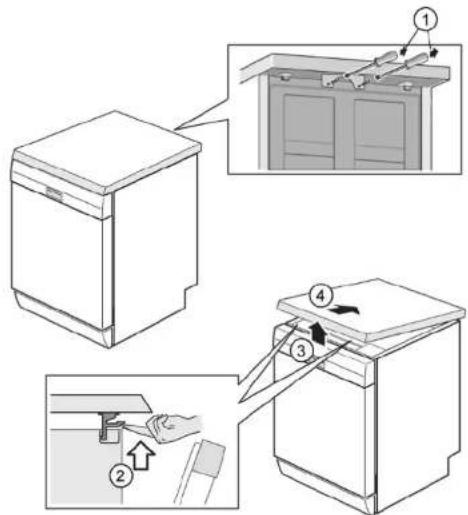

4.1CMHaHa pa60THnI NIO

N3nCKBaHe:

YpeBte n3KNIOueHOT 3aXpaHBAHeTo. YpeBt cBO6OHOIOCTbneH.

4.1.1 CbAJIHe Ha pa6OTHnI nnT

1.CBaIeTe DbTa BnHTa O3aI（1）（onuY） 2. HatncheTe Dbata 3axBaauu npocTa npa6oTHn pnoT Harope (2).

1. NoburHete neko paobTHnT OTnped. (3). 4.N36yTaIe pa60THnN nNot Ha3aD(4). 5.CaJIePe pa6OTHnI IIOI.

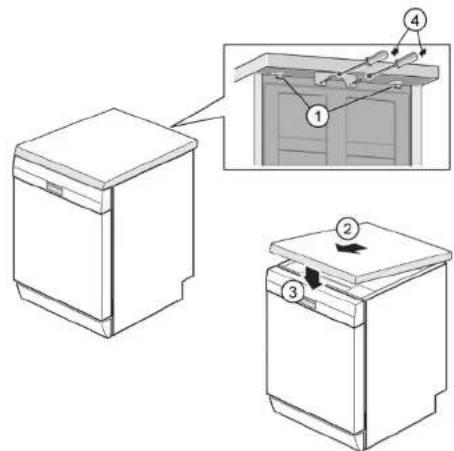

4.1.2 MoHTnpaHe Ha pa6oTHnI IIO

1.3aknHcTe 3aHaTataact Ha pa6oTHnI Nnot BbB BOaHTe C NOMOHTa Ha 3aDbpKaaNTe Btynk (1).

1. Натиснете работният напред (2).
2. Натиснете предната част на работния плот надолу, докато чуете давата захващащи поста да прихванат на място (3). 4.Завъртете отново въртящата винта (4) (опц.).

Ремонт

4.2 Монтиране на системата от колонки

Изискване:

Съответната колонка е извадена от уреда.

4.2.1 Монтиране на плъзгача на панела за 86-см модел

Специални инструменти:

Водеща панела [00614935] Фиксатор за чин [00618565]

1. Поставете плъзгача на панела по диагонал в предната част на колонката. 2.Центрирайте и прикрепете уреда на панела на място.

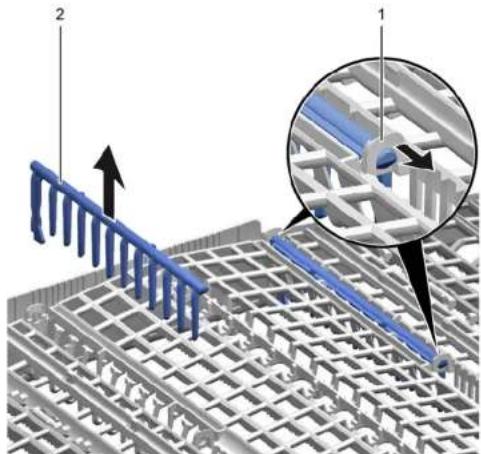

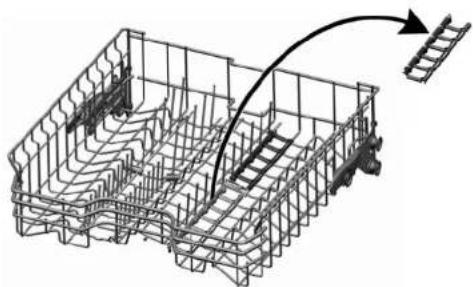

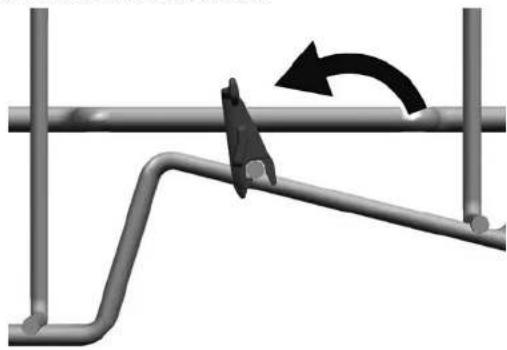

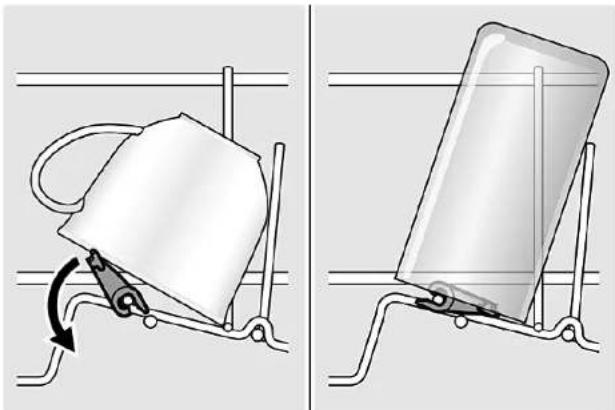

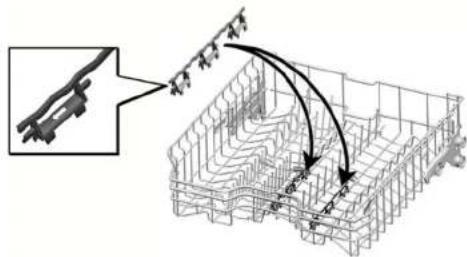

4.2.2 Монтиране на фиксатора за чин

Специални инструменти:

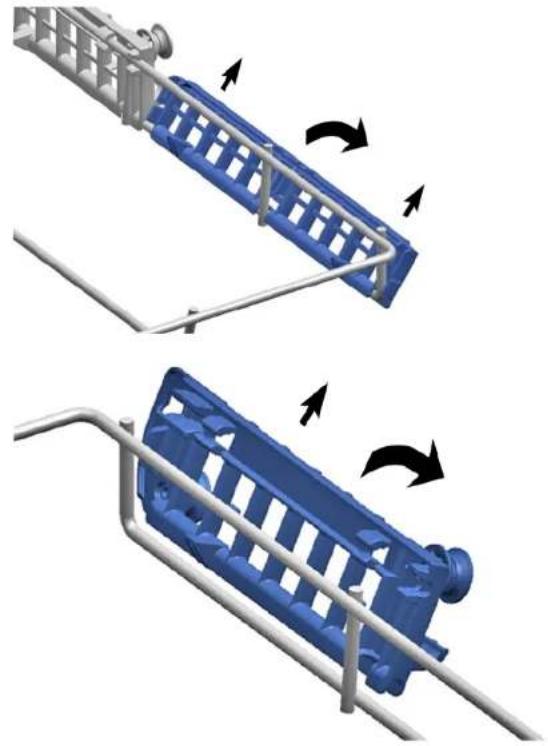

Водеща панела [00614935] Фиксатор за чин [00618565]

Когато имате чин, фиксаторът за чин може да бъде сменен. По време на транспортиране се изисква сгъване на водата навътре. Приемете и високите предпочитания да оставите фиксатора сгънат надолу. Ако горните колонки имат допълнителна пластмасова вложка, трябва първо да се извади.

1.Извадете пластмасовата вложка.

2. Фиксирайте фиксатора на място.

3. Свържете фиксатора.

Ремонт

1. Поставете предмета за мене.

4.2.3 Монтиране на блока на парогенератора

Специални инструменти:

Водач на рамо [00614935]

ФИКСАТОР за чаша [00618565]

Закрепете блока на парогенератора към крайните части по системата и копирайте.

Ремонт

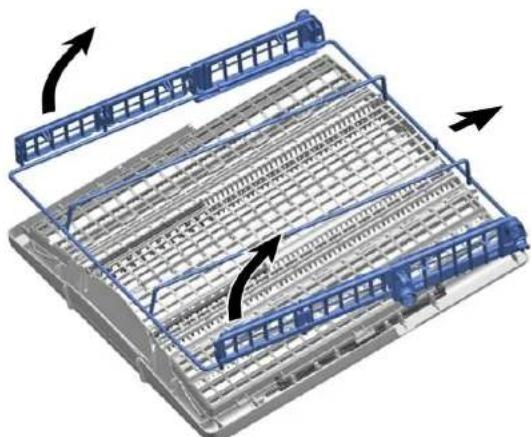

4.3 Смяна на гнездото varioDrawer

1. Отворете капака на дръжката навътре.

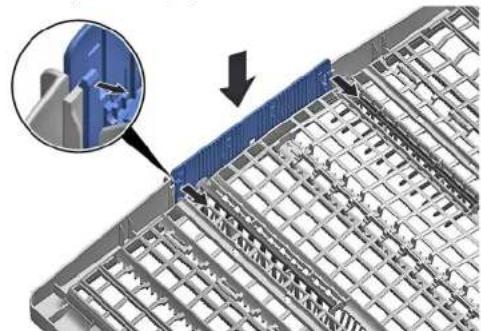

4.3.1 Изваждане на гнездото varioDrawer

2. Извадете дръжката нагоре.

1. Притиснете пластмасовите странични вътрешни части навън и извадете нагоре от рамката.

4. ВНИМАТЕЛНО ОТЪЕДИНЕТЕ НАПРАВЛЯВАЩИТЕ ЕЗИЧЕТА НАВИ.

1. ИЗДЪРПАЙТЕ СВАЛЯЕМИТЕ ПЛИТИ ОТ ЕЗИЧЕТАТА.

6. ИЗВАДЕТЕ ПРЕДНАТА МЕТАЛНА РАМКА ОТ ДЪРЖАЧКАТА, КАТО НАТИСНЕТЕ.

7. И БУТАЙТЕ ТЕМЕНАТА РАМКА НАЗАД ОТ ВОДАЧА.

4.3.2 МОНТИРАНЕ НА ГНЕЗДОТО НА VARIODRAWER

МОНТИРАЙТЕ ВОРАТА НАПРЕД.

4.4 СМЯНА НА РАЗПРЪСКВАЩИТЕ РАМЕНА

4.4.1 ИЗВАЖДАНЕ НА РАЗПРЪСКВАЩОТО РАМО

1. ОТВИЙТЕ ГОРНОТО РАЗПРЪСКВАЩО РАМО (1) И ДРЪПНЕТЕ НАДОЛУ, ЗА ДА ГО ИЗВАДИТЕ (2).

1. ИЗДЪРПАЙТЕ НАДОЛУ ДОЛНОТО РАЗПРЪСКВАЩО РАМО, ЗА ДА ГО ИЗВАДИТЕ.

4.4.2 МОНТИРАНЕ НА РАЗПРЪСКВАЩОТО РАМО

1. ПОСТАВЕТЕ ДОЛНОТО РАЗПРЪСКВАЩО РАМО НА МЯСТО.
2. ПОСТАВЕТЕ ГОРНОТО РАЗПРЪСКВАЩО РАМО И ГО ЗАВЪРТЕТЕ ЗДРАВО НА МЯСТО.

4.5 Смяна на филтъра

4.5.1 Изваждане на филтъра

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Уверете се, че в картера има примеси.

2. Издърпайте мръсния филтър, за да го свалите.

4.5.2 Монтиране на филтъра

1. Сглобете отново филтърната система.

Уверете се, че заключващите фиксатори на филтъра за едри частици са правилно насочени.

1. Поставете филтърната система в уреда за филтъра за едри частици, подходящо за часовниковата стрелка.

Уверете се, че маркировките съвпадат със стрелките.

4.6 Монтиране на пръскащата глава за тави

1. Свалете горната капачка. 2. Поставете пръскащата глава за тави върху държача (1) и завъртете надясно (2).

Пръскащата глава за тави е правилно монтирана.

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Уредът е свободно достъпен.

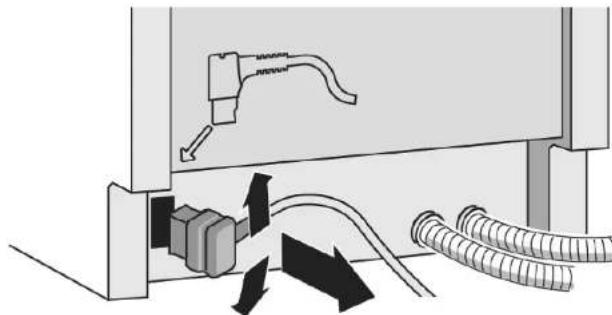

4.7.1 Изключване на захранващия кабел

Преместете внимателно захранващия кабел нагоре/надолу и го извадете от контакта.

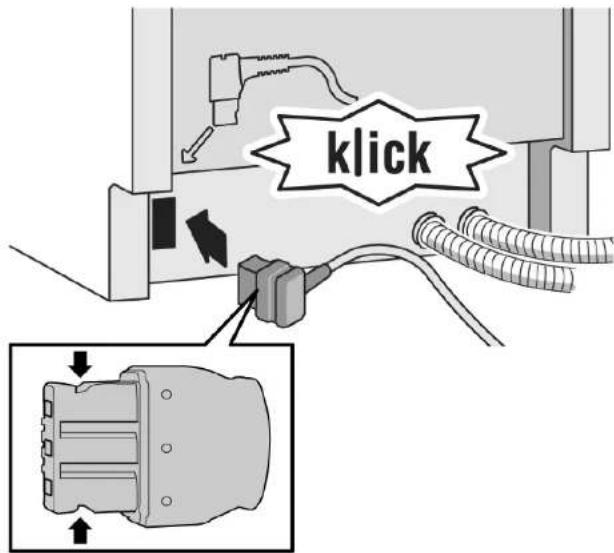

4.7.2 Включване на захранващия кабел

ВНИМАНИЕ!

Прекъсване на основната връзка

Риск от пожар

Вкарайте плътно захранващия кабел, докато щракне.

Вкарайте внимателно захранващия кабел в контакта, докато чуете щракване, не докосвайте металните части.

Ремонт

4.8 Смяна на капачката за почистващ препарат

Като инструмент можете да използвате малка отвертка.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Вратата е отворена. Капакът за почистващ препарат е отворен.

4.8.1 Сваляне на капачката за почистващ препарат

1. Издърпайте капачката за почистващ препарат на разстояние 5 мм. 2. Завъртете дозатора P7A и капачката за почистващ препарат от направляващите щифтове и извадете ги. Придържайте с ръка и капачката, и щифтовете. 3. Свалете пружината.

4.8.2 Поставяне на пружината

1. Поставете пружината в монтажния отвор на устройството за дозиране (1).

1. Поставете пружината в монтажния отвор на капачката за почистващ препарат (2).
2. Натиснете капачката в устройството за дозиране (3).

4.8.3 Монтиране на капачката за почистващ препарат

1. Поставете капачката за почистващ препарат на разстояние 5 мм от напълно отворено положение в направляващите щифтове от едната страна. Без да прилагате много сила, натиснете противоположната страна в направляващите щифтове.
2. Проверете работата на капачката за почистващ препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изключване:

Кошницата е свалена. Филтрите са свалени. →14

4.9.1 Сваляне на капака на помпата за отпадни води

1. Проверете дали помпата е изключена. Уверете се, че е необходимо. 2. Вдигнете капака на помпата, като натискате бутоните и хващате за дръжката.

1. Повдигнете капака на помпата навътре, по посока на свалянето.

4.9.2 Монтиране на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Изключете захранването. Изключете помпата от електрическата мрежа. Уредът трябва да е свободно достъпен. Самостоятелен уред, работният плот не е премахнат. →8

4.10.1 Сваляне на страничния панел

1. Свалете винтовете от страничния панел (1).

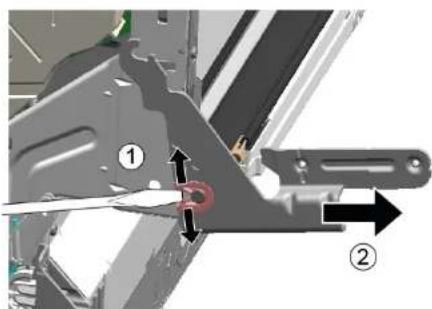

Фиг. 1: Панел, шарнирно закрепен

1. Наклонете страничния панел навътре (2). 3. Спуснете страничния панел и го плъзнете от улея на основата (3).

Ремонт

4.10.2 Монтиране на страничната плоча

1. Поставете страничната плоча в улея на основата (1).

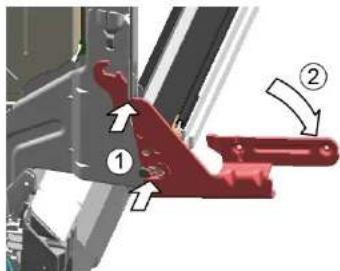

Фиг. 2: Натиснете и завъртете

2. Натиснете страничната плоча върху уреда (2). 3. Закрепете страничната плоча с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа.

4.11.1 Изваждане на външната врата

Просто извадете винтовете, както е описано в стъпките.

1. Отворете вратата. 2. Свалете четирите винта.

3.

Закрепете вратата, като държите външната страна.

Свалете винта.

ВНИМАНИЕ!

4.11.2 Монтиране на външната врата

Кабел, който са неправилно разположени и не са закрепени!

Повреден вокабелът

Поставете кабелите и ги фиксирайте с затягаща лента.

Ремонт

Издирване:

Изолационният корпус е правилно позициониран и фиксиран от вътрешната страна на външната врата. Във външната врата са вкарани панти.

1. Затворете вътрешната врата, без да я затваряте рязко.

1. Натиснете външната врата нагоре по контролната панел (1).

1. Натиснете външната врата към вътрешната и завъртете (2).

4.

Закрепете вратата, като завъртите дясната страна.

Отворете вратата и закрепете с двете винта (метални 4 x 11 мм винтове).

5. Закрепете външната врата с четирите винта (метални 4x11 мм винтове).

Ремонт

4.12 Смяна на контролния панел

Ако даден операционен модул е дефектен, сензорът на контролния панел трябва да бъде сменен.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Входната врата е свалена. Входната врата е свалена (налична интегрирана/интегрирана).

4.12.1 Сваляне на контролния панел

1. Изключете електрическите връзки от контролния панел, сензора за пране и сензора за преливане (1, 2).

2. Изключете заземяващия кабел (3) (опция). 3. Отворете вратата на уреда. 4. Закрепете контролния панел, за да предотвратите падането му (задръжте го).

5. Свалете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4x16 мм.

Монтирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружинената врата

1. Проверете кабела на вратата.

2.1. Отворете леко вратата (1).

2. Фиксирайте във вдлъбнатината на улея на основата (2). 3. Бавно затворете вратата (3).

Системата кабелни прикрепени автоматично към питана вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете хлеба отзад, посвободете лентата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата отново от другата страна на уреда.

Ремонт

4.14 Смяна на доливнач

Краката са идентични и могат да се разменят.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Външната врата е свалена. Външната врата е свалена (напълно интегрирана/интегрирана).

4.14.1 Сваляне на долна панел

Неправилно сваляне. Ако долинтали панел се разхлаби, острани псвил, двете скоби могат да се откъснат. Ако само едната скоба е повредена, страната може да се смени, тъй като скобите са подменяеми. Препоръчително е да поставите ново уплътнение отпред на пот-страни, за да облекчите натоварването на долинтали с краката.

2. Вдигнете водачите (1) с помощта на отвертка, като завъртите ротора, като натиснете надолу.

1. Повдигнете панела.

4. Извадете краката напред (1).

4.14.2 Монтаж на долинтали

1. Поставете краката.
2. Прикрепете долинтали отгоре (1) и го натиснете надолу, докато чуете, че щраква на място (2).

Ремонт

4.15 Смяна на шуцата на главния контакт

Шуцата на главния контакт е разположена в долната част отпред.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Мебелният панел (опционален) е свален. Външната врата е свалена. Външната врата е свалена (нално интегрирана/интегрирана). Долинтът панел е свален (опция). →26

4.15.1 Сваляне на шуцата на главния контакт

1. Свалете външната винта (1).

2. Освободете крепежните елементи (2).

1. НАКЛОНЕТЕ ВНИМАТЕЛНО ПЛОЧАТА НА ГЛАВНИЯ КОНТАКТ НАПРЕД (1).

4.

В зависимост от сертифицирания модел на EmotionLight, всички осветителни тела са закрепени към основата.

Освободете лостчетата от панела на фотора и дръжте тавата (опция) (2).

4.15.2 Монтиране на плочата на главния контакт

Монтирането на плочата на главния контакт е обратен процес.

Ремонт

4.16 Смяна на тръбопровода за прекъсване

Тръбопроводът за прекъсване се намира в предната долна част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Мебелният панел е свален (опция). Външната врата е свалена. Долният панел е свален (опция). →26 Плочата на главния контакт е свалена. →27

4.16.1 Сваляне на капака за прекъсване

Остатъчна вода

При отстраняване на дефект може да изтече остатъчна вода. Спрете водата пред прекъсвателния кран с приложението.

1. Отничете механизма за захващане отгоре (1,2).

2. Освободете крепежните елементи отгоре.

Ремонт

3.1. Поставете отворите на металния стопер (1). 2. Внимателно освободете металната скоба (2).

1. Повдигнете тръбопровода за преплитане.

4.16.2 Монтиране на тръбопровода за преплитане

Повреда от вода! Повредата е причинена от неправилен монтаж на тръбопровода за преплитане!

Вкарайте правилно тръбопровода за преплитане отгоре във водата и на улея в основата.

ФИКСИРАЙТЕ ТРЪБОПРОВОДА ЗА ПРЕПЛИТАНЕ НА МЯСТОТО НА УТОПЕ.

1. Поставете тръбопровода за преплитане (1).
2. Пъхнете тръбопровода за преплитане в уплътнението (2).
3. Натиснете тръбопровода за преплитане във водното уплътнение (3).
4. Поставете тръбопровода за преплитане срещу стената (4). 5. ФИКСИРАЙТЕ ТРЪБОПРОВОДА ЗА ПРЕПЛИТАНЕ (5).

2. Проверете монтажа отляво и отдясно. 3. Проверете дали столът е стабилен.

4. Закрепете с метална скоба от лявата и дясната страна.

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Страница 30 от 989

4.17 Смяна на вътрешната врата

Изключване:

Изключете захранването. Изключете от водоснабдителната мрежа.

4.17.1 Сваляне на вътрешната врата

1. Свалете винтовете (1). 2. Извадете вътрешната врата (2).

6. Закрепете пантата на вратата с винтове. 7. Поставете вътрешната врата върху пантата. 8. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Разхлабете уплътнението на вратата отпред. 2. Поставете вътрешната врата върху уплътнението на вратата.
2. Затворете вътрешната врата. 4. Обърнете уплътнението на вратата нагоре. Страните се показват нагоре.
3. Преместете пантата на вратата нагоре.

4.18 Смяна на пантата на вратата

Изключване:

Изключете изключващия захранването. Изключете изключващия от въздухопровода. Изключете свободно достъпните. Страничният панел е свален. →19 Външната врата е свалена. Вътрешната врата е свалена. Контролният панел е свален. →23 Ръчките на вратата са изправни. →24 Долният панел е свален. →26 Плъзгащата част е свалена. →27 Каналът за преминаване е свален. →28

4.18.1 Сваляне на пантата на вратата

1. Освободете пружината с отвертка (1).

2. Издърпайте пантата на вратата напред (2).

2. Освободете заземяващата връзка на пантата.

4.18.2 Монтиране на пантата на вратата

1. Поставете пантата на място (1).

2. Притиснете пантата надолу (2), докато се фиксира към мястото

2.

Винтовата връзка може да доведе до преходно напрежение на вратата.

Установете заземяващата връзка.

Ремонт

4.19 Смяна на уплътнението (долно) на вратата

Изпълнение:

Уверете се, че захранването е изключено. Уверете се, че е изключено от водоснабдителната мрежа. Външната врата е свалена. Плъзгащата се врата е свалена.→27 Долният панел е свален (опция).→26 Пружините на вратата са свалени. Контролният панел е свален. Дръжката на кабелния сноп отгоре е свалена.

4.19.1 Сваляне на уплътнението на вратата

1. Свалете двете заключващи скоби на долното уплътнение на вратата (1,2).

1. Отделете канала за преливник.

1. Повдигнете въздушния канал за преливник.

Ремонт

4. Свалете долното уплътнение от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителния канал отгоре, точно над уплътнителната релса, с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителното крило във вътрешната врата.
2. Закрепете вратата с две завръзки скоби

Ремонт

4.20 Смяна на уплътнението (горно) на вратата

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа.

4.20.1 Сваляне на уплътнението на вратата

Свалете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде отрязано на правилната дължина. То е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Пригответе подходящо уплътнение за вратата. 2. Освободете правилната позиция за монтаж на уплътнението.

1. Вратата трябва да е нивото на уплътнението.

4

Уплътнението не трябва да е влошено или износено. Уплътнението се отрязва плавно в края и се притиска върху контейнера отпред.

Поставете края на уплътнението навътре, за да покриете цялата врата. Уплътнението трябва да лежи върху вътрешния отвор на контейнера.

Правилно поставено уплътнение на вратата:

4.21 Смяна на EmotionLight

EmotionLight е разположение в горната предна част на резервоара за изплакване.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Уредът е свободно достъпен. Работният плот е свален (опции). Достъпът е свободен (опции), →19

4.21.1 Сваляне на EmotionLight

1. Отделете куката на фиксатора отзад (1).

1. Натиснете таврана нагоре (2).
2. Извадете щепсела от конектора (долу, вляво от предната страна на уреда).

4. Свалете електрическата връзка от захранващия модул.

1. Свалете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете фърката на рамката на резервоара за изплакване (1).

Ремонт

2. Захванете куката на фиксатора (2).

Неправилен монтаж!

Обръщайте внимание на кабела в зоната на пантата на вратата.

Монтирайте кабела в онази част на вратата (между пантата и предпазния панел за инфрачервеното), така че да не може да бъде повреден от движещите се части.

Монтирайте кабела от тази страна.

Ремонт

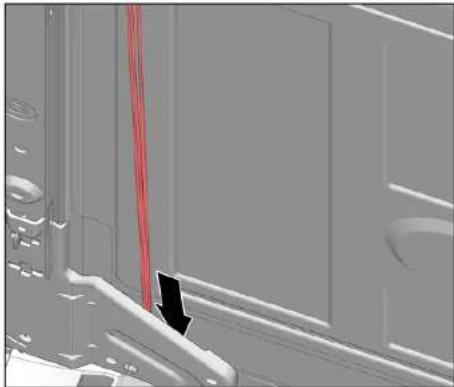

Фиг.3: Плъзгащ кабел

4.Включете уреда.

Ремонт

4.22 Смяна на TimeLight

ПОЧИСТВАНЕ: TimeLight само като комплект. Модулът TimeLight е фиксиран в задната част на плочата и главния контакт.

Изключване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Долният панел е свален.→26 Главната платка, контактът е свален, повърхността.→27

4.22.1 Сваляне на TimeLight

1. Отстранете фиксиращите елементи (1) от конуса.

1. Издърпайте модула TimeLight нагоре от водата (2).

4.22.2 Монтиране на TimeLight

1. Отстранете фиксиращите елементи (1) отвътре.

1. Натиснете модула TimeLight във водата (2). 3. Свържете електрическите връзки.

Ремонт

4.23 Смяна на Gap illumination (Осветяване на продукта)

Издирване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдителната мрежа. Външната врата е разглобена. Операционният прозорец е свален.

4.23.1 Смяна на Gap illumination

1.1. Отделете фиксатора (1).

2. Свалете електрическата връзка от операционния модул (2).

2.1. Отделете куката на фиксатора от основата (1).

2. Свалете осветлението влажно (2).

3.1. Отстранете куката на фксатора (1).

1. Въздръжниците принтат ритак съркана и извате от рамката на операционния модул (2).

4.23.2 Монтаж на бар Illumination

1. Поставете върха на печатащата платка в рамката на операционния модул.

2. Затегнете винтовете, докато чуете щракане.

1. Монтирайте оптичния влакно и го затегнете, докато чуете щракане.

4. Свържете проводника към операционния модул.

Съвети за ремонт - Съдомиялна машина

За този документ. 45

1.1 Важна информация 45

1.1.1 Цел 45 1.2 Обяснение на обозначенията 45 1.2.1 Степени на опасност 45 1.2.2 Означения за опасност 45 1.2.3 Структура на предупрежденията 46 1.2.4 Общи обозначения 46

Безопасност 47

2.1 Общи указания за безопасност 47

2.1.1 Всички домакински уреди 47

Alatipomagala 48

Popravak 49

4.1 Zamjena radne ploče 49

4.1.1 Uklanjanje radne ploče 49 4.1.2 Postavljanje radne ploče 49

4.2 Postavljanje sustava košare 50

4.2.1 Postavljanje vodilice za tablete za model od 86 cm 50 4.2.2 Postavljanje držača za šalice 50 4.2.3 Postavljanje umetka za parnu pećnicu 51

4.3 Zamjena ladice varioDrawer 52

4.3.1 Uklanjanje ladice varioDrawer 52 4.3.2 Postavljanje ladice varioDrawer 53

4.4 Zamjena prskalica 54

4.4.1 Uklanjanje prskalice 54 4.4.2 Postavljanje prskalice 54

4.5 Zamjena filtara 55

4.5.1 Uklanjanje filtra 55 4.5.2 Postavljanje filtara 55

4.6 Postavljanje glave prskalice za lim za pečenje 56

4.7 Zamjena kabela za napajanje 57

4.7.1 Odspajanje kabela za napajanje 57 4.7.2 Priključivanje kabela za napajanje 57

4.8 Смяна на капака на препарата 58

4.8.1 Отстраняване на капака на препарата 58 4.8.2 Поставяне на пружината 58 4.8.3 Монтиране на капака на препарата 58

4.9 Смяна на капака на помпата за отпадни води 59

4.9.1 Отстраняване на капака на помпата за отпадни води 59 4.9.2 Монтиране на капака на помпата за отпадни води 59

4.10 Смяна на страничния панел 60

4.10.1 Отстраняване на страничния панел 60 4.10.2 Монтиране на страничния панел 61

4.11 Смяна на външната врата 62

4.11.1 Отстраняване на външната врата 62 4.11.2 Монтиране на външната врата 62

4.12 Смяна на контролния панел 64

4.12.1 Отстраняване на контролния панел 64 4.12.2 Монтиране на контролния панел 64

4.13 Закрепване на пружините на вратата 65

4.14 Смяна на долния панел 67

4.14.1 Отстраняване на долния панел 67 4.14.2 Монтиране на долния панел 67

4.15 Смяна на панела на основата 68

4.15.1 Отстраняване на панела на основата 68 4.15.2 Монтиране на панела на основата 68

4.16 Смяна на преливната тръба 69

4.16.1 Отстраняване на преливния канал 69 4.16.2 Поставяне на преливната тръба 70

4.17 Смяна на вътрешните врати 72

4.17.1 Отстраняване на вътрешните врати 72 4.17.2 Поставяне на вътрешните врати 72

4.18 Смяна на пантата на вратата 73

4.18.1 Отстраняване на пантата на вратата 73 4.18.2 Поставяне на пантата на вратата 73

4.19 Смяна на (долното) уплътнение на вратата 75

4.19.1 Отстраняване на уплътнението на вратата 75 4.19.2 Поставяне на уплътнението на вратата 76

4.20 Смяна на (горното) уплътнение на вратата 77

4.20.1 Отстраняване на уплътнението на вратата 77 4.20.2 Поставяне на уплътнението на вратата 77

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на модул EmotionLight 78

4.21.1 Отстраняване на модул EmotionLight 78 4.21.2 Поставяне на модул EmotionLight 78

4.22 Смяна на модул TimeLight 81

4.22.1 Отстраняване на модул TimeLight 81 4.22.2 Поставяне на модул TimeLight 81

4.23 Смяна на осветлението на процепа 82

4.23.1 Отстраняване на осветлението на процепа 82 4.23.2 Монтиране на осветлението на процепа 83

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт служат като помощ на потребителите при самостоятелен ремонт на уреда в съответствие с приложимата Директива за екологичен дизайн (от юли 2021 г.). Те съдържат информация за подмяна на определени резервни части, както и бележки за предупреждения и опасности.

Ако имате допълнителни въпроси, свържете се с нашата служба за клиенти. Ние носим отговорност за щети само в случай на спазване на инструкциите за ремонт.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Степените на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Таблица 1: Степени на опасност

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑rezultirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑rezultirati oštećenjem imovine.

1.2.2 Символи за опасност

Символите за опасност са символично представяне с обозначение на вида опасност. В този документ се използват следните символи за опасност:

Oznaka opasnosti Značenje
!	Opća poruka upozorenja
	Opasnost od električnog napona
	Opasnost od eksplozije
	Opasnost od porezotina
	Opasnost od prignječenja

Относно този документ

Oznaka opasnosti Značenje
	Opasnost od vrućih površina
	Opasnost od jakog magnetskog polja
	Opasnost od neionizirajućeg zračenja

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

Следният пример показва предупреждение за токов удар от части, които провеждат ток. Споменава се мярка за избягване на опасността.

1.2.4 Общи означения

В този документ се използват следните общи означения:

Opća znaka Značenje
i	Oznaka posebnog savjeta (tekst i/ili grafi-ka)
f	Oznaka jegnestavnog savjeta (samo tekst)
	Oznaka veze na videovodić

Opća znaka Značenje
	Oznaka potrebnog alata
	Oznaka potrebnih preduvjeta
	Oznaka uvjeta (ako ..., tad ...)
	Oznaka rezultata
[Početak] Oznaka tipke ili gumba
[00123456] Oznaka broja materijala
Status Oznaka prikazanog teksta / prozor (na zaslonu urežaja)

Таблица 3: Общи означения

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части, които провеждат ток!

Грешки, причинени от ремонт на електрически компоненти, могат да доведат до токов удар! - Изключете уреда от захранването поне за 60 секунди преди започване на работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от нараняване поради остри ръбове!

• Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване на тежки и подвижни компоненти.

• Носете защитни обувки. Осигурете тежките компоненти срещу падане. Не поставяйте части от тялото в подвижни компоненти.

Опасност за безопасност/работа на уреда

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително конекторите и пътищата на проводниците.

Инструменти и помощни средства

Oznaka Pojedinosti Slike
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos- nim klinom
Odvijač Torx T15 Duljina 80 mm
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm
Kljiješa s iglenim nosom [00340871]	Duljina: 200 mm, ravno

Ремонт

4.1 Смяна на работната плоча

Изискване:

Уредът е изключен от захранването. До уреда може да се получи свободен достъп.

4.1.1 Отстраняване на работната плоча

1. Отстранете двата винта от задната страна (1) (по избор).
2. Натиснете двата лоста за захващане под работната плоча нагоре (2).

1. Леко повдигнете работната плоча от предната страна (3).
2. Бутнете работната плоча към задната страна (4).
3. Отстранете работната плоча.

4.1.2 Поставяне на работната плоча

1. Поставете задния край на работния плот в водачите с помощта на свързващите скоби (1).

1. Бутнете работния плот напред (2).
2. Натиснете предния край на работния плот надолу, докато двете захващащи лостове не щракнат на мястото си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата на кошницата

Изискване:

Кошницата е отстранена от уреда.

4.2.1 Монтаж на водача за таблет за модел от 86 см Специални инструменти:

Водач за таблет [00614935] Държач за чаши [00618565] 1. Поставете водача за таблет диагонално от предната страна на кошницата. 2. Центрирайте и поставете водача за таблет на място.

4.2.2 Монтаж на държача за чаши

Специални инструменти:

Водач за таблет [00614935] Държач за чаши [00618565]

При миене на чаши можете да сгънете държача за чаши нагоре. Допълнителният ъгъл намалява задържането на вода на дъното на чашите. В случай на високи чаши препоръчваме държачът за чаши да остане сгънат надолу. Ако горните кошници имат опционални пластмасови вложки, първо ги отстранете.

1. Отстранете пластмасовата вложка.

1. Поставете поставката за чаши на място.

1. Сгънете държача нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Поставяне на вложката за парна фурна Специални инструменти:

Водач за таблетки [00614935] Поставка за чаши [00618565]

Прикрепете вложката за парна фурна с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Отстраняване на чекмеджето varioDrawer

1. Сгънете капаците на дръжката навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите вложки навън и ги извадете нагоре от рамката.

Поправка

1. Внимателно огънете водещите езичета навън.

1. Извадете сглобените носачи от езичетата.
2. Натиснете и извадете металната рамка от предната страна от държача.

1. Натиснете и извадете металната рамка от задната страна от водача.

4.3.2 Поставяне на чекмеджето varioDrawer

Поставете в обратен ред.

Поправка

4.4 Смяна на пръскачките

4.4.1 Отстраняване на пръскачката

1. Развийте горната пръскачка (1) и я издърпайте надолу, за да я отстраните (2).

1. Долната пръскачка издърпайте надолу, за да я отстраните.

4.4.2 Поставяне на пръскачката

1. Поставете долната пръскачка. Пръскачката се поставя на място.
2. Поставете горната пръскачка и я закрепете.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Внимавайте в сифона да не попаднат чужди тела.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите елементи на грубия филтър са поставени на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтиране на главата на пръскачката за тава за печене

1. Отстранете горната кошница.
2. Поставете главата на пръскачката за тава за печене в държача (1) и я завъртете надясно (2).

Главата на пръскачката за тава за печене ще щракне на място.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда може да се получи свободен достъп.

4.7.1 Изключване на захранващия кабел

• Внимателно преместете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главния контакт!

Опасност от пожар

Натиснете здраво захранващия кабел, докато щракне на място.

Поставете щепсела на захранващия кабел в контакта, докато щракне осезаемо на място.

Ремонт

4.8 Смяна на капака на отделението за препарат

Можете да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Отстраняване на капака на отделението за препарат

1. Натиснете капака на отделението за препарат 5 mm навътре.
2. Издърпайте капака на отделението за препарат от долната страна извън водача и извадете капака на отделението за препарат от горната страна от водача.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора за поставяне на дозатора (1).

1. Поставете късия край на пружината в отвора за поставяне на капака на отделението за препарат (2).
2. Натиснете капака върху дозатора (3).

4.8.3 Поставяне на капака на отделението за препарат

1. Поставете капака на отделението за препарат 5 mm във водача от страната на пантата при напълно отворено положение. Внимателно натиснете противоположната страна във водача.
2. Проверете работата на капака на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е отстранена. Филтрите са отстранени. → 55

4.9.1 Отстраняване на капака на помпата за отпадъчна вода

1. Изхвърлете евентуалната вода.

При необходимост използвайте гъба.

1. Отстранете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Поставяне на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете (2).

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп. Свободностоящи уреди: работният плот е отстранен. → 49

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете на страничния панел (1).

Фиг. 1: Напълно интегриран

1. Наклонете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от канала на основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в канала на основата (1).

Фиг. 2: Напълно интегриран

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от щепсела за водоснабдяване.

4.11.1 Сваляне на външната врата

Просто развийте винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата от едната страна.

Отстранете двата винта.

4.11.2 Поставяне на външната врата

Ремонт

Изискване:

Изолационната вата е правилно поставена и закрепена от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата без замах. 2. Натиснете външната врата нагоре и под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Задръжте вратата от едната страна.

Отворете вратата и закрепете с двата винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролната платка

Ако оперативният модул е повреден, трябва да се смени цялата контролна платка.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.12.1 Сваляне на контролната платка

1. Разкачете електрическите връзки от контролната платка и сензора за ниско ниво на препарата за изплакване (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете контролната платка, за да не падне (я дръжте).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на водача на кабела.

2.1. Леко отворете вратата (1).

1. Закрепете в жлеба на канала на основата (2).
2. Бавно затворете вратата (3).

Кабелната система автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Леко затворете вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са еднакви и могат да се разменят.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.14.1 Отстраняване на долния панел

1.

Неправилно отстраняване. Ако долният панел се освободи от страничната страна и се отстрани, може да се получат пукнатини на двата носача. Ако е повреден само един носач, тази страна може да се замени, тъй като носачите са еднакви. Препоръчваме да поставите предмет под предната странична страна на уреда, за да се разтовари долният панел с крачето.

1. Във водещите (1) с отвертка освободете захващащия елемент, като го издърпате надолу.

1. Повдигнете и свалете панела.
2. Отстранете крачето напред (1).

4.14.2 Поставяне на долната плоча

1. Поставете крачето.
2. Закрепете долната плоча към уреда (1) и я натиснете надолу, докато не щракне на мястото си (2).

Ремонт

4.15 Смяна на цокълната плоча

Цокълната плоча се намира в долната част отпред.

Изисквания:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Мебелната плоча (по избор) е отстранена. Външните врати са отстранени. Външните врати са отстранени (за вграждане). Долната плоча е отстранена (по избор). → 67

4.15.1 Отстраняване на цокълната плоча

1. Отстранете двата винта (1).

1. Отделете захващащите елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

В зависимост от серията на модела, щепселът за EmotionLight е допълнително закрепен към основата.

Освободете щепсела на подемното устройство и го плъзнете назад (по избор) (2).

4.15.2 Монтаж на основната плоча

Монтирайте основната плоча в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в предната долна част на уреда.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Плочата на уреда е отстранена (по избор). Външната врата е отстранена. Долната плоча е отстранена (по избор), →67 Основната плоча е отстранена. →68

4.16.1 Отстраняване на преливния канал

Остатъчна вода

При отстраняване на дренажния маркуч може да изтече остатъчна вода. - Съберете водата или я отстранете от долния съд с помощта на спринцовка.

1. Издърпайте захващащия механизъм отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете и свалете преливната тръба.

4.16.2 Монтаж на преливната тръба

Щети от вода поради неправилен монтаж на преливната тръба! Поставете правилно преливната тръба в долната част във водача на канала на съда. Поставете правилно преливната тръба на мястото й отгоре.

1. Поставете преливната тръба (1).
2. Преместете преливната тръба към уплътнението (2).
3. Натиснете преливната тръба във водача на уплътнението (3).
4. Позиционирайте точно преливната тръба (4).
5. Поставете преливната тръба (5).

Ремонт

1. Проверете позицията отляво и отдясно. 3. Проверете плътното прилягане.

1. Закрепете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода.

4.17.1 Отстраняване на вътрешните врати

1. Отстранете винтовете (1).
2. Отстранете вътрешните врати нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешните врати върху пантата на вратата.
3. Закрепете вътрешните врати с винтове.

4.17.2 Монтиране на вътрешните врати

1. Прегънете уплътнението на вратата напред.
2. Преместете вътрешните врати зад уплътнението на вратата.
3. Затворете вътрешните врати.
4. Преклопете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп. Страничната плоча е отстранена. →60 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. →64 Пружините на вратата са закрепени. →65 Долната плоча е отстранена. →67 Плочата на основата е отстранена. →68 Преливният канал е отстранен. →69

4.18.1 Отстраняване на пантата на вратата

1. Разхлабете захващащата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяването от пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Ремонт

1. Поставете пантата на уреда (1).
2. Pomaknite zglob prema dolje (2) dok se ne pričvrsti na uređaj.

2.

Липсващото заземяване може да доведе до електрически потенциал на вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на (долния) лост на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Основната плоча е отстранена. →68 Долната плоча е отстранена (по избор). →67 Пружините на вратата са отстранени. Контролната платка е отстранена. Държачът на кабелния сноп от долната дясна страна е отстранен.

4.19.1 Отстраняване на лоста на вратата

1. Отстранете двете закрепващи скоби на долния лост на вратата (1, 2).

1. Откачете преливния канал.

1. Повдигнете и свалете преливния сифон.

Поправка

1. Отстранете долното уплътнение на вратата на вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните тапи от лявата и дясната страна на водещата шина на уплътнението с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителния преход във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби за закрепване.

Поправка

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от връзката за подаване на вода.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се изреже на подходяща дължина преди монтажа. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящото уплътнение на вратата.
2. Osiguraйте правилната позиция за поставяне на профила на вратата.

1. Бялата точка трябва да е наравно с лагера на вратата.

4

Уплътнението не трябва да е вълнообразно или разтегнато в ъглите. Уплътнението се прекъсва диагонално в краищата и се стеснява в долната част на резервоара от предната страна.

Поставете края на вратата право към предната страна под вътрешната врата. Уплътнението трябва да приляга плътно към страната на резервоара.

Правилно поставено уплътнение на вратата:

Ремонт

4.21 Смяна на модула EmotionLight

EmotionLight се намира в горната предна външна област на резервоара за препарат за изплакване.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда може свободно да се достигне. Работната плоча е отстранена (опционално). Дясната плоча е отстранена (опционално).→60

4.21.1 Отстраняване на модула EmotionLight

1. Откачете захватната кука от задната страна (1).

1. Отстранете държача нагоре (2).
2. Извадете щепсела от гнездото (долу вдясно от предната страна на уреда).
3. Отстранете електрическия конектор от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Инсталиране на модула EmotionLight

1. Поставете държача в рамката на контейнера за препарат за изплакване (1).

Ремонт

1. Поставете захващащата кука (2).

3

ВНИМАНИЕ! Неправилно полагане! Повреда на кабела в зоната на пантата на вратата. Поставете кабела в зоната на пантата на вратата (между пантата на плочата и контейнера за препарат за изплакване), така че да не може да бъде повреден от подвижни части.

Поставете кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела.

Ремонт

4.22 Смяна на модула TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен от вътрешната страна на основната плоча.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Долната плоча е отстранена.→67 Основната плоча е отстранена и обърната.→68

4.22.1 Отстраняване на модула TimeLight

1. Огънете захващащите елементи (1) леко навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Монтиране на модула TimeLight

1. Огънете захващащите елементи (1) отново назад.

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическия конектор.

Ремонт

4.23 Смяна на Gap illumination

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е демонтирана. Работната плоча е отстранена.

4.23.1 Премахване на Gap illumination

1. Отделете захватния елемент (1).
2. Отстранете електрическия конектор от работния модул (2).

2.1. Отделете захватната кука от задната страна (1).

1. Отстранете влакното (2).

Ремонт

3.1. Отделете захватната кука (1).

1. Повдигнете PCB с държача и го извадете от рамката на работния модул (2).

4.23.2 Инсталиране на Gap illumination

1. Поставете държача на PCB в рамката на работния модул.

1. Затегнете го, докато чуете щракване.

1. Поставете оптичното влакно и го затегнете, докато чуете щракване.

1. Свържете жицата с работния модул.

Бележки за ремонт - Съдомиялна машина

1 Относно този документ 86

1.1 Важна информация 86

1.1.1 Предназначение 86 1.2 Обяснение на символите 86 1.2.1 Ниво на опасност 86 1.2.2 Символи за опасност 86 1.2.3 Структура на предупрежденията 87 1.2.4 Общи символи 87

Безопасност. 88

2.1 Общи указания за безопасност 88

2.1.1 Всички домакински уреди 88

Инструменти и пособия 89

Ремонт. 90

4.1 Смяна на горния плот 90

4.1.1 Сваляне на горния плот 90 4.1.2 Монтаж на горния плот.. 90

4.2 Монтаж на системата за кошници 91

4.2.1 Монтаж на поставката за таблетки при модела 86 см.. 91 4.2.2 Монтаж на поставката за чаши 91 4.2.3 Монтаж на паро вложката 92

4.3 Смяна на чекмеджето varioDrawer 93

4.3.1 Изваждане на чекмеджето varioDrawer 93 4.3.2 Монтаж на чекмеджето varioDrawer 94

4.4 Смяна на разпръскващите рамена 95

4.4.1 Изваждане на разпръскващото рамо 95 4.4.2 Монтаж на разпръскващото рамо 95

4.5 Смяна на филтъра 96

4.5.1 Изваждане на филтъра 96 4.5.2 Монтаж на филтъра 96

4.6 Монтаж на разпръскващата глава за листове 97

4.7 Смяна на захранващия кабел 98

4.7.1 Изваждане на захранващия кабел 98 4.7.2 Свързване на захранващия кабел 98

4.8 Смяна на капака на резервоара за почистващ препарат 99

4.8.1 Отстраняване на капака на резервоара за почистващ препарат 99 4.8.2 Поставяне на пружината 99 4.8.3 Монтаж на капака на резервоара за почистващ препарат 99

4.9 Смяна на капака на помпата за отпадни води 100

4.9.1 Отстраняване на капака на помпата за отпадни води 100 4.9.2 Монтаж на капака на помпата за отпадни води 100

4.10 Смяна на страничния панел 101

4.10.1 Сваляне на страничния панел 101 4.10.2 Монтаж на страничния панел 102

4.11 Смяна на външните вратички 103

4.11.1 Изваждане на външните вратички 103 4.11.2 Монтаж на външните вратички 103

4.12 Смяна на контролния панел. 105

4.12.1 Отстраняване на контролния панел 105 4.12.2 Монтаж на контролния панел 105

4.13 Ремонт на пружините на вратичките.. 106

4.14 Смяна на долния панел 108

4.14.1 Сваляне на долния панел 108 4.14.2 Монтаж на долния панел 108

4.15 Смяна на гнездовата платка в основата 109

4.15.1 Отстраняване на гнездовата платка в основата 109 4.15.2 Монтаж на гнездовата платка в основата 109

4.16 Смяна на преливната тръба 110

4.16.1 Отстраняване на преливния отток 110 4.16.2 Монтаж на преливната тръба 111

4.17 Смяна на вътрешните вратички 113

4.17.1 Изваждане на вътрешните вратички 113 4.17.2 Монтаж на вътрешните вратички 113

4.18 Смяна на пантите на вратичките 114

4.18.1 Отстраняване на пантите на вратичките 114 4.18.2 Монтаж на пантите на вратичките 114

4.19 Смяна на (долното) уплътнение на вратичките 116

4.19.1 Изваждане на уплътнението на вратичките 116 4.19.2 Монтаж на уплътнението на вратичките 117

4.20 Смяна на (горното) уплътнение на вратите 118

4.20.1 Изваждане на уплътнението на вратите 118 4.20.2 Монтаж на уплътнението на вратите 118

Бележки за ремонта - Съдомиялна машина

4.21 Смяна на EmotionLight 119

4.21.1 Отстраняване на EmotionLight 119 4.21.2 Монтаж на EmotionLight 119

4.22 Смяна на TimeLight 122

4.22.1 Изваждане на TimeLight 122 4.22.2 Монтаж на TimeLight 122

4.23 Смяна на Gap Illumination 123

4.23.1 Изваждане на Gap Illumination 123 4.23.2 Монтаж на Gap Illumination 124

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт помагат на потребителя да извърши самостоятелен ремонт на уреда в съответствие с приложимите разпоредби за дизайн (валидни към 03/2021).

Те съдържат информация за смяната на някои резервни части, включително съответните предупреждения и опасности.

При въпроси се свържете с нашия център за обслужване на клиенти. Носим отговорност за щети само ако инструкциите за ремонт са правилно спазени.

1.2 Обяснение на символите

1.2.1 Ниво на опасност

Отделните нива на предупрежденията се състоят от символ и сигнална дума. Сигналните думи показват тежестта на опасността.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Таблица 1: Ниво на опасност

1.2.2 Символи за опасност

Символите за опасност са символични изображения, определящи вида на опасността.

В този документ са използвани следните символи за опасност:

Symbol nebezpeci Význam
	Obecné vystraźne upozorněni
	Nebezpeci vycházejtíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci pořezání
	Nebezpeci Rozdrcení

Относно този документ

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията, използвани в този документ, имат стандартизиран вид и структура.

Следният пример показва предупреждение, което предпазва от удар с електрически ток при докосване на част под напрежение. Посочена е мярка за предотвратяване на риска.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Obecný symbol Význam
i	Uvedeni zvlástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при докосване на части под напрежение!

Грешки при ремонт на електрически компоненти могат да доведат до токов удар! - Изключете уреда от мрежата поне 60 секунди преди започване на работа. - След ремонта оставете да се извърши проверка за безопасност съгласно VDE 0701 или специфичните разпоредби на съответната страна.

Опасност от нараняване с остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване от тежки

и подвижни части

Използвайте защитни обувки. Осигурете тежките части срещу падане. Не докосвайте подвижни части.

Опасност по отношение на безопасността / функцията на уреда!

• Използвайте само оригинални резервни части. Опасност от повреда на чувствителни към електростатичен разряд компоненти (електростатичен разряд)! Не докосвайте модула, включително и при свързване на проводници.

Инструменти и помощни средства

Oznaceni Detaily Snímyk
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro Šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy Šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

Ремонт

4.1 Смяна на горния плот

Изискване:

Уредът да е изключен от захранването с електрическа енергия. Уредът да е свободно достъпен.

4.1.1 Сваляне на горния плот

1. Отстранете двата винта от задната страна (1) (по избор).
2. Натиснете двете ключалки, разположени под горния плот, нагоре (2).

1. Леко повдигнете предната част на горния плот (3).
2. Избутайте горния плот назад (4).
3. Свалете горния плот.

4.1.2 Монтаж на горния плот

1. Поставете задната част на работния плот в направляващите шини с помощта на предпазните маншети (1).

1. Избутайте горния плот напред (2).
2. Натиснете предната част на горния плот надолу, докато двете ключалки щракнат чуто на мястото си (3).
3. Отново завийте двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата на коша

Изискване: От уреда е отстранен съответният кош.

4.2.1 Монтаж на контейнера за таблетки при модела 86 см

Специални инструменти:

Контейнер за таблетки [00614935] Държач за чаши [00618565]

1. Поставете контейнера за таблетки в предната част на коша.
2. Центрирайте и щракнете контейнера на правилното място.

4.2.2 Монтаж на държача за чаши

Специални инструменти:

Контейнер за таблетки [00614935] Държач за чаши [00618565]

Ако е необходимо, държачът за чаши може да се сгъне. Допълнителният ъгъл ограничава натрупването на вода от долната страна на чашата. При високи чаши препоръчваме да оставите държача за чаши сгънат. Ако горният кош е оборудван с допълнителна пластмасова вложка, тя трябва първо да се извади.

1. Извадете пластмасовата вложка.

1. Щракнете държача за чаши на правилното място.

1. Сгънете държача.

Ремонт

1. Поставете съда, който искате да измиете.

4.2.3 Монтаж на парна вложка

Специални инструменти:

Резервоар за таблетки [00614935] Държач за чаша [00618565]

Поставете парната вложка с краищата под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

1. Огънете капаците на дръжката навътре.

4.3.1 Изваждане на чекмеджето varioDrawer

1. Извадете дръжката нагоре.
2. Изщракнете пластмасовите странични вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете зъбците на водещата релса навън.

1. Извадете сгъваемите щифтове навън от зъбците.
2. Изщракнете цялата метална рамка от държача.

1. Избутайте металната рамка навън от релсите.

4.3.2 Монтаж на чекмеджето varioDrawer

Извършете монтажа в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Изваждане на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го извадете, като го издърпате надолу (2).

1. Извадете долното пръскащо рамо, като го издърпате надолу.

4.4.2 Монтаж на пръскащото рамо

1. Поставете долното пръскащо рамо. То ще щракне на мястото си.
2. Поставете горното пръскащо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтъра

4.5.1 Изваждане на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Внимавайте да не попаднат чужди предмети в гнездото.

1. Извадете микрофилтъра с издърпване.

4.5.2 Монтаж на филтъра

1. Сглобете филтриращата система. Уверете се, че фиксиращите скоби на грубия филтър са щракнали на мястото си.
2. Поставете филтриращата система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че двете стрелки съвпадат.

Ремонт

4.6 Монтаж на пръскащата глава за съдове

1. Извадете горната кошница.
2. Поставете пръскащата глава за съдове в държача (1) и я завъртете надясно (2).

Пръскащата глава за съдове щраква в позицията си.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен.

4.7.1 Изваждане на захранващия кабел

• Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Претоварване на мрежата

Опасност от пожар

Вкарайте захранващия кабел докрай, докато щракне.

Вкарайте щепсела на захранващия кабел в мрежовия контакт, докато щепселът щракне чуто на мястото си.

Ремонт

4.8 Смяна на капака на отделението за перилен препарат

За изваждане можете да използвате малка отвертка.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратите са отворени. Кришката на контейнера за перилен препарат е отворена.

4.8.1 Отстраняване на капака на контейнера за перилен препарат

1. Преместете капака на контейнера за перилен препарат с 5 mm.
2. Извадете долната страна на капака на контейнера за перилен препарат от водачите и избутайте горната страна на капака навън.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозиращия блок (1).

1. Поставете късия край на пружината в монтажния отвор на капака на контейнера за перилен препарат (2).
2. Натиснете капака в дозиращия блок (3).

4.8.3 Монтаж на капака на контейнера за перилен препарат

1. В положение 5 mm преди пълното отваряне поставете капака на контейнера за перилен препарат върху водачите от едната страна. С леко усилие натиснете противоположния край върху водачите.
2. Проверете функцията на капака на контейнера за перилен препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Уредът е изваден. Филтрите са отстранени. → 96

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изцедете цялата вода.

При необходимост използвайте гъба.

1. Развийте винтовете на капака на помпата и го хванете за дистанционера.

1. Повдигнете капака на помпата наклонено навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящ уред: горната плоча е свалена. → 90

4.10.1 Сваляне на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Obr. 1. Пълно интегриран уред

1. Наклонете страничния панел нагоре и навън (2).
2. Спуснете страничния панел и го издърпайте от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в жлеба на основата (1).

Obr. 2: Пълно интегриран уред

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външните врати

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Изваждане на външните врати

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратичката.
2. Отстранете четирите винта.

3

Вратичката се държи от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външните вратички

Ремонт

Изискване:

Изолационният панел е правилно поставен и закрепен от вътрешната страна на външните вратички. На външните вратички са монтирани панти. 1. Затворете вътрешните вратички, без да ги закопчавате. 2. Натиснете външните вратички нагоре под контролния панел (1).

1. Натиснете външните вратички към вътрешните вратички и ги задръжте (2).

4

Вратичката се държи от едната страна.

Отворете вратичките и ги закрепете с два винта (метални винтове 4 x 11 mm).

5. Закрепете външните вратички с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако някой от управляващите модули е дефектен, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са извадени. Външните врати са извадени (напълно вграден/вграден уред).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки на контролния панел и сензора за ниско ниво на препарата (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратите на уреда.
3. Задръжте контролния панел, за да не падне (хванете го).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтаж по указаната следа.

Ремонт

4.13 Ремонт на пружините на вратичките

1. Отстранете капака на кабелния водач.

2.1. Отворете леко вратичката (1).

1. Поставете водача в жлеба на основата (2).
2. Бавно затворете вратичката (3).

Кабелната система автоматично се премества към окачването на вратата.

Ремонт

3.1. Затворете внимателно вратичката (4).

1. Преместете водача назад и освободете окачването на вратичката (5).
2. Отворете вратичката (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са идентични и могат да се сменят произволно.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са свалени. Външните врати са свалени (за напълно вграден/вграден уред).

4.14.1 Сваляне на долния панел

1.

Неправилно сваляне.

Ако освободите долния панел отстрани и го свалите, и двата държателя могат да се счупят. Ако е повреден само един държател, можете да размените страните, тъй като двата държателя са идентични.

Препоръчваме да поставите предмет под предната странична част на уреда, за да предотвратите падането на долния панел с крачетата.

1. Завъртете с отвертка в отвора (1) и освободете ключалката, като я натиснете надолу.

3. Повдигнете панела.

1. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на долния панел

1. Монтирайте крачетата.
2. Закрепете долния панел в горната му част (1) и натиснете, докато чуете щракване, което показва, че е в правилната позиция (2).

Ремонт

4.15 Смяна на плъзгащата се поставка в основата

Плъзгащата се поставка е разположена в долната предна част.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Предната страна на мебелта (по избор) е отстранена. Външните врати са свалени. Външните врати са свалени (напълно вграден/вграден уред). Долният панел е отстранен (по избор), →108

4.15.1 Отстраняване на плъзгащата се поставка в основата

1. Отстранете двата винта (1).

1. Освободете ключалките (2).
2. Внимателно наклонете плъзгащата се поставка напред (1).

4.

В зависимост от моделната серия, щепселът EmotionLight може да е все още свързан към основата.

Освободете щепсела от ключалката и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на плъзгащата се поставка в основата

Монтажът на смукателния вентил се извършва в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба е разположена в долната част на уреда, отпред.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Предната страна на мебелта е отстранена (по избор). Външните врати са извадени. Долният панел е отстранен (по избор). →108 Секцията на чекмеджето в основата е отстранена. →109

4.16.1 Отстраняване на преливния отток

Остатъчна вода

След отстраняване на изпускателния маркуч може да изтече остатъчна вода. Съберете водата или я изсмучете от дъното на уреда.

1. Отстранете ключалката от горната страна (1, 2).

1. Освободете ключалката отгоре.

3.1. Под металния държач поставете отвертка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Извадете преливната тръба.

4.16.2 Монтаж на преливната тръба

Щети от вода при неправилен монтаж на преливната тръба! Долната част на преливната тръба трябва да се постави правилно в водачите в канала на основата. Горната част на преливната тръба трябва да се щракне правилно на мястото си.

1. Поставете преливната тръба (1).
2. Вкарайте преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в водачите в уплътнението (3).
4. Поставете преливната тръба с най-голяма прецизност (4).
5. Щракнете преливната тръба (5).

Ремонт

1. Проверете лявата и дясната страна на монтажа. 3. Проверете правилното поставяне.

1. Щракнете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът трябва да бъде изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.17.1 Изваждане на вътрешните вратички

1. Отстранете винтовете (1). 2. Извадете вътрешните вратички нагоре (2).

4.17.2 Монтаж на вътрешните вратички

1. Издърпайте уплътнението на вратичките напред.
2. Поставете вътрешните вратички зад уплътнението. 3. Затворете вътрешните вратички.
3. Издърпайте уплътнението на вратичките нагоре. Страничните части сочат нагоре.
4. Поставете пантите на вратичките нагоре.
5. Закрепете пантите на вратичките с винтове.
6. Монтирайте вътрешните вратички на пантите.
7. Закрепете вътрешните вратички с винтове.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Уредът е свободно достъпен. Страничният панел е отстранен. →101 Външната врата е извадена. Вътрешните врати са отстранени. Контролният панел е отстранен, →105 Пружините на вратите са обезопасени. →106 Долният панел е отстранен. →108 Цокълът е отстранен. →109 Преливникът е отстранен. →110

4.18.1 Отстраняване на пантата на вратата

1.1. С помощта на отвертка освободете ключалката (1).

1. Издърпайте пантата напред (2).

1. Освободете заземителния кабел на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата (1) в уреда.
2. Свалете завесата надолу (2), така че да падне в употреба.

2.

Липсващото заземяване може да доведе до появата на потенциал на електрическата мрежа върху вратата.

Проведете заземяване.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външните врати са извадени. Дъската с контакти в основата е отстранена. → 109 Долният панел е отстранен (по избор). → 108 Пружините на вратите са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп вдясно долу е отстранен.

4.19.1 Изваждане на уплътнението на вратата

1. От долното уплътнение на вратата извадете държащите скоби (1, 2).

1. Откачете преливния отток.

3. Извадете преливния канал.

Ремонт

1. От вътрешните врати извадете долното уплътнение.

4.19.2 Монтаж на уплътнението на вратата

1. Заедно с уплътнението на вратата поставете уплътненията на затворите отляво и отдясно.

1. Във вътрешните врати поставете уплътнението със затварящата клапа.
2. Уплътнението на вратата се закрепва с две държащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.20.1 Изваждане на уплътнението на вратата

Извадете уплътнението от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде скъсено до правилната дължина. Тя е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Пригответе си съответното уплътнение на вратата.
2. Уверете се в правилното монтажно положение на профила на уплътнението.

1. Бялата точка трябва да съвпада с лентата на уплътнителния лист.

4

Уплътнението не трябва да бъде нагънато или опънато в ъглите. Уплътнението е срязано напречно в края и отпред се стеснява към долната част на съда.

Поставете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно монтирано уплътнение на вратичката:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна част на миялния резервоар.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. Горният капак е свален (по избор). Десният страничен панел е свален (по избор).→101

4.21.1 Отстраняване на EmotionLight

1. Освободете заключващата кука отзад (1).

1. Издърпайте държача нагоре (2).
2. Извадете щепсела от конектора (вдясно долу на предната страна на уреда).
3. Разкачете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на промивния резервоар (1).

Ремонт

1. Закачете задържащата кука (2).

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Кабелни повърхности 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цяло. Модулът TimeLight е закрепен към задната част на цокълната платка в основата.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Долният панел е отстранен. → 108 Цокълната платка в основата е отстранена и обърната. → 109

4.22.1 Изваждане на TimeLight

1. Леко огънете фиксаторите (1) навън.

1. Издърпайте модула TimeLight нагоре от водещите шини (2).

4.22.2 Монтаж на TimeLight

1. Затворете ключалките (1) назад.

1. Поставете модула TimeLight в водещата шина (2).
2. Свържете електрическото захранване.

Ремонт

4.23 Смяна на Gap Illumination

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Контролният панел е отстранен.

4.23.1 Изваждане на Gap Illumination

1. Освободете ключалката (1).
2. Изключете електрическото свързване от работния модул (2).

2.1. Освободете държача отзад (1).

1. Извадете светлинната нишка (2).

Ремонт

3.1. Почистете държача (1).

1. Повдигнете държача на платката и го извадете от рамката на работния модул (2).

4.23.2 Монтаж на осветлението на пролуката

1. Поставете държача на платката в рамката на работния модул.

1. Затегнете го, като го щракнете.

1. Поставете оптичното влакно и го затегнете, като го щракнете.

1. Свържете кабела към работния модул.

Съвет за ремонт - Съдомиялна машина

1 Относно този документ. 127

1.1 Важна информация 127

1.1.1 Предназначение 127 1.2 Обяснение на символите 127 1.2.1 Нива на опасност 127 1.2.2 Символи за опасност 127 1.2.3 Структура на предупрежденията 128 1.2.4 Общи символи 128

Безопасност 129

2.1 Общи указания за безопасност 129 2.1.1 Всички домакински уреди 129

Инструменти и помощни средства. 130

Ремонт 131

4.1 Смяна на горната плоча 131

4.1.1 Отстраняване на горната плоча 131 4.1.2 Монтиране на горната плоча 131

4.2 Монтиране на кошничната система 132

4.2.1 Монтиране на поставка за таблетки за миене към модела с ширина 86 см 132 4.2.2 Монтиране на скоби за чаши 132 4.2.3 Монтиране на вложка за готвене на пара 133

4.3 Смяна на VarioDrawer 134

4.3.1 Отстраняване на VarioDrawer 134 4.3.2 Монтиране на VarioDrawer 135

4.4 Смяна на разпръскващите рамена 136

4.4.1 Отстраняване на разпръскващото рамо 136 4.4.2 Монтиране на разпръскващото рамо 136

4.5 Смяна на филтрите 137

4.5.1 Отстраняване на филтъра 137 4.5.2 Монтиране на филтъра 137

4.6 Монтиране на главата на пръскачката за тава за печене 138

4.7 Смяна на захранващия кабел 139

4.7.1 Прекъсване на захранващия кабел 139 4.7.2 Свързване на захранващия кабел 139

4.8 Смяна на уплътнението 140

4.8.1 Отстраняване на уплътнението 140 4.8.2 Поставяне на пружината 140 4.8.3 Монтиране на уплътнението 140

4.9 Смяна на капака на помпата за отпадни води 141

4.9.1 Отстраняване на капака на помпата за отпадни води 141 4.9.2 Монтаж на капака на помпата за отпадни води 141

4.10 Смяна на страничния панел 142

4.10.1 Отстраняване на страничния панел 142 4.10.2 Монтаж на страничния панел 143

4.11 Смяна на външната врата 144

4.11.1 Отстраняване на външната врата 144 4.11.2 Монтаж на външната врата 144

4.12 Смяна на контролния панел 146

4.12.1 Отстраняване на контролния панел 146 4.12.2 Монтаж на контролния панел 146

4.13 Закрепване на пружините на вратата 147

4.14 Смяна на цокъла 149

4.14.1 Отстраняване на цокъла 149 4.14.2 Монтаж на цокъла 149

4.15 Смяна на цокълната плоча 150

4.15.1 Отстраняване на цокълната плоча 150 4.15.2 Монтаж на цокълната плоча 150

4.16 Смяна на преливния тръбопровод 151

4.16.1 Отстраняване на преливния улей 151 4.16.2 Монтаж на преливния тръбопровод 152

4.17 Смяна на вътрешна врата 154

4.17.1 Отстраняване на вътрешната врата 154 4.17.2 Монтиране на вътрешната врата 154

4.18 Смяна на панта на врата 155

4.18.1 Отстраняване на пантата на вратата 155 4.18.2 Монтиране на пантата на вратата 155

4.19 Смяна на (долно) уплътнение на вратата 157

4.19.1 Отстраняване на уплътнението на вратата 157 4.19.2 Монтиране на уплътнението на вратата 158

4.20 Смяна на (горно) уплътнение на вратата 159

4.20.1 Отстраняване на уплътнението на вратата 159 4.20.2 Монтиране на уплътнението на вратата 159

4.21 Смяна на emotionLight 160

4.21.1 Отстраняване на emotionLight 160 4.21.2 Монтиране на emotionLight 160

4.22 Смяна на timeLight 163

4.22.1 Отстраняване на timeLight 163 4.22.2 Монтиране на timeLight 163

4.23 Смяна на Gap illumination 164

4.23.1 Отстраняване на Gap illumination 164 4.23.2 Монтиране на Gap illumination 165

● Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт помагат на клиента сам да ремонтира уреди в съответствие с действащото законодателство за екологичен дизайн (от 03/2021).

Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

Свържете се с отдела за обслужване на клиенти при въпроси. Ние носим отговорност за щети само ако инструкциите за ремонт са напълно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналните думи показват тежестта на опасността.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

● Относно този документ

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

ОПАСНОСТ

Вид на опасността и

Възможни последици, ако опасността/предупреждението бъде игнорирано.

Мерки и забрани за предотвратяване на опасността.

Следващите примери показват предупреждение, което предупреждава за електрически удар поради части под напрежение. Мярката за избягване на опасността е посочена.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение!

Смърт при електрически удар

• Изключете уреда от захранването поне 60 секунди, преди да започнете ремонт.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонт, които засягат електрически компоненти, могат да причинят електрически удар!
• Изключете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от нараняване поради остри ръбове! Носете защитни ръкавици.

Опасност от притискане при ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и подвижни компоненти.

Носете защитни обувки. Осигурете тежките компоненти срещу падане.

Не поставяйте части в подвижни компоненти.

Опасност за безопасността/функционирането на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (електростатични разряди)! Не докосвайте модулите, включително съединенията и печатните платки.

Инструменти и помощни средства

Betegnelse Detaljer	Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længe 80 mm
Kærvskruetærkær Blad 10 mm x 1,6 mm x 200 mm		Ø
Nåletønger [00340871]	Længe: 200 mm, lige

Ремонт

4.1 Смяна на горния плот

Предварителна настройка:

Уредът е изключен от захранването. Има свободен достъп до уреда.

4.1.1 Отстраняване на горния панел

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете заключващи дръжки под горния панел нагоре (2).

1. Повдигнете леко горния панел отпред (3).
2. Избутайте горния панел назад (4).
3. Отстранете горния панел.

4.1.2 Монтиране на горния панел

1. Поставете задната част на горния панел във втулките с помощта на държачите (1).

1. Избутайте горния панел напред (2).
2. Натиснете предната част на горния панел надолу, докато двете заключващи дръжки щракнат осезаемо на мястото си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошничната система

Предварителна настройка:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на поставка за съдове за модела с височина 86 см

Необходими инструменти:

Ръководство за поставка за съдове [00614935] Държач за чаши [00618565] 1. Поставете поставката за съдове наклонено отпред на кошницата. 2. Центрирайте и щракнете поставката на място.

4.2.2 Монтаж на държач за чаши

Необходими инструменти:

Ръководство за поставка за съдове [00614935] Държач за чаши [00618565]

Когато миете чаши, държачът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме да оставите държача сгънат надолу. Ако горните кошници имат пластмасова вложка по избор, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете държача за чаши на място.

1. Сгънете държача нагоре.

Ремонт

1. Поставете предметите, които ще се мият.

4.2.3 Монтаж на вложка за готвене на пара Необходими инструменти:

Инструкции за измиване [00614935] Скоба за чаша [00618565]

Затегнете вложката на уреда за готвене на пара с крайните части под системата на кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете дръжките навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги избутайте нагоре извън рамката.

Ремонт

1. Огънете внимателно водещите щифтове навън.

1. Издърпайте сгъваемите държачи от щифтовете.
2. Избутайте металната рамка от предните държачи.

1. Избутайте металната рамка назад от облицовката.

4.3.2 Монтаж на varioDrawer

Монтира се в обратен ред.

Ремонт

4.4 Смяна на пръскачките

4.4.1 Отстраняване на пръскачка

1. Развийте горната пръскачка (1) и я издърпайте надолу, за да я отстраните (2).

1. Издърпайте долната пръскачка нагоре, за да я отстраните.

4.4.2 Монтаж на пръскачка

1. Поставете долната пръскачка. Пръскачката щраква на място.
2. Поставете горната пръскачка и я завийте здраво.

Ремонт

4.5 Смяна на филтър

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в съда не са паднали чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксиращите куки на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на главата за пръскане на тави за печене

1. Отстранете горната кошница.
2. Поставете главата за пръскане на тави за печене в държача (1) и я завъртете надясно (2).

Главата за пръскане на тави за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Предварителна настройка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите.

4.7.1 Прекъсване на захранващия кабел

Внимателно преместете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност

Поставете захранващия кабел, докато щракне на място.

Поставете щепсела на захранващия кабел в контакта, докато щракне audible.

Ремонт

4.8 Смяна на сапуненото отделение

Може да се използва малка отвертка като повдигащ инструмент.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Сапуненото отделение е отворено.

4.8.1 Отстраняване на сапуненото отделение

1. Плъзнете сапуненото отделение 5 мм навътре.
2. Повдигнете капака на сапунения дозатор отдолу от водещите релси и го извадете отгоре от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтаж на капака на сапунения дозатор

1. Поставете капака от едната страна 5 mm в водещите релси за напълно отворена позиция. Натиснете противоположната страна във водещите релси с леко усилие.
2. Проверете функционирането на капака.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предварителна настройка:

Кошницата е отстранена. Филтрите са отстранени. → 137

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изпразнете цялата вода.

Използвайте гъба, ако е необходимо.

1. Разхлабете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Свободностоящи уреди: Горната плоча е отстранена. → 131

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън отгоре (2).
2. Спуснете страничния панел и го издърпайте от долния съд (3).

Ремонт

4.10.2 Монтаж на страничен панел

1. Поставете страничния панел в долния съд (1).

Фиг.2: Напълно вграден

2. Натиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата, като я държите от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Предварителна настройка:

Изолационният флис е поставен правилно и закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, като я оставите да влезе в зацепване. 2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте там (2).

4

Задръжте вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е дефектен, трябва да се смени целият контролен панел.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/интегриран).

4.12.1 Премахване на контролния панел

1. Изключете електрическите връзки от контролния панел и сензора за ниско ниво на препарата (1, 2).

1. Изключете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Хванете здраво контролния панел, за да не падне (задръжте го).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове с размери 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния канал.

2.1. Отворете вратата леко (1).

1. Закрепете гайката в долния съд (2).
2. Затворете вратата (3) бавно.

Кабелната система автоматично се настройва върху пантата на вратата.

Ремонт

3.1. Затворете вратата леко (4).

1. Преместете гайката назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата отново от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и могат да се разменят.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.14.1 Отстраняване на цокъла

Неправилно отстраняване. Ако цокълът се разхлаби отстрани и се отстрани, двата скоби могат да се счупят. Ако е повредена само една скоба, може да се размени страната, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда отпред, за да облекчите натоварването върху цокъла с краката.

1. Поставете отвертка в отворите (1) и освободете ключалката, като натиснете надолу.

1. Вдигнете цокъла.
2. Отстранете краката напред (1).

4.14.2 Монтаж на цокъл

1. Поставете краката.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато щракне чуваемо на място (2).

Ремонт

4.15 Смяна на цокълната плоча

Цокълната плоча е разположена в долната област на предната част.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Цокълът е отстранен (по избор). →149

4.15.1 Премахване на цокълната плоча

1. Отстранете двата винта (1).

2. Освободете заключващите елементи (2).

1. Внимателно наклонете цокълната плоча напред (1).

4.

В зависимост от моделната серия, щепселът за emotionLight все още е закрепен към цокъла.

Освободете щепсела от заключващия език и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч се намира в долната област отпред на уреда.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел е отстранен (по избор). Вратата е отстранена. Цокълната плоча е отстранена (по избор). →149 Цокълната плоча е отстранена. →150

4.16.1 Премахване на преливния маркуч

Остатъчна вода

Когато дренажният маркуч е отстранен, може да изтече остатъчна вода – съберете водата или я отстранете от дъното с помощта на спринцовка.

1. Извадете заключващия механизъм отпред (1, 2).

1. Освободете заключващия елемент отпред.

3.1. Поставете отвертката под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Отстранете преливната тръба.

4.16.2 Монтаж на преливната тръба

Опасност от щети от вода поради неправилен монтаж на преливната тръба! Поставете преливната тръба правилно във водача на дъното. Щракнете преливната тръба правилно към предната част.

1. Поставете преливната тръба (1).
2. Придвижете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба във водача на уплътнението (3).
4. Поставете внимателно преливния маркуч в (4).
5. Затегнете скобата на преливния маркуч в (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали преливният маркуч е закрепен здраво.

1. Поставете металните скоби от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предварителна настройка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1). 2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата към предната страна.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на панта на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Страничният панел е отстранен. → 142 Външната врата е отстранена. Вътрешната врата е отстранена. Панелът за управление е отстранен. → 146 Пружините на вратата са закрепени. 147 Цокълът е отстранен. → 149 Основната плоча е отстранена. → 150 Преливният канал е отстранен. → 151

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяването на пантата на вратата.

4.18.2 Монтаж на панта на вратата

Опасност от електрически удар поради части под напрежение!

Опасност от електрически удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато влезе в зацепване с апарата.

2.

Липсващо заземяване може да доведе до потенциал на напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Первазът е отстранен. Цокълната плоча е отстранена. →150 Подовият перваз е отстранен (по избор). →149 Вратите са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп отдолу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Отстранете преливния канал.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Монтирайте уплътнителните скоби от лявата и дясната страна на уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителната лента във вътрешната врата.
2. Закрепете уплътнението на вратата с два фиксиращи клипса.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Премахване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да се изреже на правилната дължина преди монтажа. То е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящо уплътнение на вратата.
2. Осигурете правилна позиция за монтаж на профила на уплътнението.

1. Бялата точка трябва да е на нивото на контактната повърхност на уплътнението.

4

Уплътнението трябва да бъде опънато в ъглите. Уплътнението се срязва под ъгъл в краищата и се вкарва в дъното на контейнера отпред.

Крайната позиция на уплътнението трябва да е равна спрямо предната част под вътрешната врата. Уплътнението трябва, доколкото е възможно, да лежи плътно до страната на контейнера.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на emotionLight

emotionLight се намира отгоре във външната предна област на миялния резервоар.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Има свободен достъп до уредите. Горният панел е свален (по избор). Страничният панел от дясната страна е свален (по избор).→142

4.21.1 Отстраняване на emotionLight

1. Освободете заключващата кука на гърба (1).

1. Отстранете държача нагоре (2).
2. Извадете щепсела от конектора (отдолу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете emotionLight от машината.

4.21.2 Монтаж на emotionLight

1. Поставете държача в рамката на миялния резервоар (1).

Ремонт

1. Активирайте заключващата кука (2).

3.

БЕЛЕЖКА

Неправилен монтаж!

Повреда на кабела в областта около пантата.

Монтирайте кабела в областта около пантата (между пантата на плочата и резервоара за изплакване) по такъв начин, че да не може да бъде повреден от подвижни части.

Монтирайте кабела от горната страна на вратата.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на timeLight

Сменяйте timeLight само като цялостен модул. Модулът timeLight е закрепен от задната страна на цокълната плоча.

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Цокълът е отстранен. → 149 Цокълната плоча е отстранена и обърната. 150

4.22.1 Отстраняване на timeLight

1. Отворете леко заключващите елементи (1) навън.

1. Издърпайте light модула нагоре от втулката (2).

4.22.2 Монтаж на timeLight

1. Огънете заключващите елементи (1) обратно.

1. Пъхнете модула timeLight в отвора (2).
2. Свържете електрическото захранване.

Ремонт

4.23 Смяна на Gap illumination

Предварителна настройка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Панелът за управление е отстранен.

4.23.1 Отстраняване на Gap illumination

1. Освободете куката (1).
2. Отстранете електрическата връзка от модула за управление (2).

2.1. Освободете заключващата кука отзад (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Свалете светлинния модул (1).

1. Повдигнете печатната платка с държача и я извадете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на печатната платка в рамката на модула за управление.

1. Затегнете го с щракване.

1. Монтирайте оптичното влакно и го затегнете с щракване.

1. Свържете кабела към модула за управление.

Информация за ремонт - Съдомиялна машина

1 Относно този документ. 168

1.1 Важна информация 168

1.1.1 Цел 168 1.2 Обяснение на символите 168 1.2.1 Нива на опасност 168 1.2.2 Символи за опасност 168 1.2.3 Структура на предупрежденията 169 1.2.4 Общи символи 169

Безопасност 170

2.1 Общи инструкции за безопасност 170

2.1.1 Всички домакински уреди 170

Инструменти и помощни средства 171

Ремонт. 172

4.1 Смяна на работния плот 172

4.1.1 Отстраняване на работния плот 172 4.1.2 Монтиране на работния плот 172

4.2 Инсталиране на кошници 173

4.2.1 Инсталиране на водач за модела 86 cm 173 4.2.2 Инсталиране на държач за чаши 173 4.2.3 Монтиране на вложка за готварски уред 174

4.3 Смяна на varioDrawer 175

4.3.1 Отстраняване на varioDrawer 175 4.3.2 Монтиране на varioDrawer 176

4.4 Смяна на пръскащите рамена 177

4.4.1 Отстраняване на пръскащото рамо 177 4.4.2 Монтиране на пръскащото рамо 177

4.5 Смяна на филтрите 178

4.5.1 Отстраняване на филтъра 178 4.5.2 Монтиране на филтрите 178

4.6 Монтиране на пръскачка за печене 179

4.7 Смяна на захранващия кабел 180

4.7.1 Изваждане на щепсела от захранващия кабел 180 4.7.2 Вкарване на щепсела в захранващия кабел 180

4.8 Смяна на капачето на препарата за миене на съдове 181

4.8.1 Отстраняване на капачето на препарата за миене на съдове 181 4.8.2 Преместване 181 4.8.3 Монтиране на капачето на препарата за миене на съдове 181

4.9 Смяна на капака на помпата за отпадъчни води 182

4.9.1 Отстраняване на капака на помпата за отпадъчни води 182 4.9.2 Монтиране на капака на помпата за отпадъчни води 182

4.10 Смяна на страничния панел 183

4.10.1 Отстраняване на страничния панел 183 4.10.2 Монтиране на страничния панел 184

4.11 Смяна на външната врата 185

4.11.1 Отстраняване на външната врата 185 4.11.2 Монтиране на външната врата 186

4.12 Смяна на контролния панел 188

4.12.1 Отстраняване на контролния панел 188 4.12.2 Монтиране на контролния панел 188

4.13 Закрепване на вратата 189

4.14 Смяна на цокъла 191

4.14.1 Отстраняване на цокъла 191 4.14.2 Монтиране на цокъла 191

4.15 Смяна на основната плоча 192

4.15.1 Отстраняване на основната плоча 192 4.15.2 Монтиране на основната плоча 192

4.16 Смяна на преливната тръба 193

4.16.1 Отстраняване на преливния канал 193 4.16.2 Монтиране на преливната тръба 194

4.17 Смяна на вътрешната врата 196

4.17.1 Отстраняване на вътрешната врата 196 4.17.2 Монтиране на вътрешната врата 196

4.18 Смяна на пантата на вратата 197

4.18.1 Отстраняване на пантата на вратата 197 4.18.2 Монтиране на пантата на вратата 197

4.19 Смяна на (долното) уплътнение на вратата 199

4.19.1 Отстраняване на уплътнението на вратата 199 4.19.2 Монтиране на уплътнението на вратата 200

4.20 Смяна на (горното) уплътнение на вратата 201

4.20.1 Отстраняване на уплътнението на вратата 201 4.20.2 Монтиране на уплътнението на вратата 201

4.21 Смяна на EmotionLight 202

4.21.1 Отстраняване на EmotionLight 202 4.21.2 Монтиране на EmotionLight 202

4.22 Смяна на TimeLight 205

4.22.1 Отстраняване на TimeLight 205 4.22.2 Монтиране на TimeLight 205

4.23 Смяна на страничното осветление 206

4.23.1 Демонтаж на страничното осветление 206 4.23.2 Монтаж на страничното осветление 207

Относно този документ

1.1 Важна информация

1.1.1 Цел

С тези инструкции за ремонт клиентът се подпомага да ремонтира уредите в съответствие с приложимите разпоредби за екологичен дизайн (от 03/2021 г.).

Те съдържат информация как дефинираните резервни части могат да бъдат заменени, включително предупреждения и опасности.

При въпроси се свържете с отдела за обслужване на клиенти на ozone. Ние носим отговорност за щети само ако инструкциите за ремонт са правилно изпълнени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение са обозначени със символ и сигнална дума. Сигналната дума показва степента на опасност.

Таблица 1: Нива на опасност

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Символи за опасност

Символите за опасност са символични изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Относно този документ

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Таблица 2: Предупредителни символи

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

ОПАСНОСТ

Вид на опасността и източник на опасността!

Възможни последици от пренебрегване на опасността / предупреждението

Мерки и забрани за предотвратяване на опасността.

В следващия пример е показано предупреждение за електрически удар от части под напрежение. Посочена е мярката за избягване на опасността.

ОПАСНОСТ

Опасност от електрически удар от части под напрежение!

Смърт от токов удар

Изключете уредите от захранването поне 60 секунди преди започване на ремонт.

Изключете уредите от захранването поне 60 секунди преди започване на ремонт.

Изключете уредите от захранването поне 60 секунди преди започване на ремонт.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар от части под напрежение!

• Грешки при ремонт на електрически компоненти могат да доведат до електрически удар! Изключете уреда от електрическата мрежа поне за 60 секунди, преди да започнете работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти.

Носете защитни обувки. - Обезопасете тежките компоненти срещу падане. Не поставяйте части от тялото между движещи се компоненти.

Опасност за безопасността / работата на уреда!

Използвайте само оригинални резервни части.

Опасност от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително клемите и печатните проводници.

Инструменти и помощни средства

Benaming Details Afbeeldingen
Torr T20 schroe- vendraier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Torr T15 schroe- vendraier	Lengte 80 mm
Sleufschroeven- draaier	Kop 10 mm x 1,6 mm x 200 mm
Naaldtang [00340871]	Lengte: 200 mm,recht

Ремонт

4.1 Смяна на работния плот

Условие:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Отстраняване на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете ключалки под работния плот нагоре (2).

1. Повдигнете работния плот отпред (3).
2. Бутнете работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтиране на работния плот

1. Заключете задната страна на работния плот в водачите с помощта на скобите (1).

1. Бутнете работния плот напред (2).
2. Отпечатайте предната страна на работния лист, но най-долу щракнете двете ключалки, докато чуят, че са на мястото си (3).
3. Завъртете двата винта обратно (4) (по избор).

Ремонт

4.2 Инсталиране на кошници

Условие: Съответната кошница е извадена от уреда.

4.2.1 Инсталиране на водач за модела 86 cm

Специални инструменти:

Водач [00614935] Държач за чаши [00618565]

1. Поставете водача диагонално отпред на кошницата.
2. Центрирайте водача и го щракнете на място.

4.2.2 Инсталиране на държача за чаши

Специални инструменти:

Водач [00614935] Държач за чаши [00618565]

За миене на чаши, държачът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме държачът за чаши да се сгъне надолу. Ако горните кошници имат опционална пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Натиснете държача на чашата на място.

1. Сгънете държача нагоре.

Ремонт

1. Поставете предметите за пране.

4.2.3 Монтиране на вложката за гладене

Специални инструменти:

Водач [00614935] Държач за чаши [00618565]

Затегнете вложката за гладене с крайните скоби под кошничната система.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете капаците на дръжките навътре.

1. Отстранете дръжката отгоре.
2. Избутайте пластмасовите странични вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водачите навън.

1. Издърпайте сгъваемите точки от водачите.
2. Натиснете металната рамка отпред НАВЪН от държачите.

1. Избутайте металната рамка отзад от водача.

4.3.2 Монтиране на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Отстраняване на пръскащото рамо

1. Развийте горното пръскащо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Отстранете долното пръскащо рамо, като го издърпате надолу.

4.4.2 Монтаж на спрей-рамото

1. Поставете долното спрей-рамо. Бутонът на спрей-рамото ще щракне на мястото си.
2. Поставете горното спрей-рамо и го завъртете здраво, докато застане на мястото си.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Проверете дали в оттичането не са паднали чужди предмети.

1. Отстранете микрофилтъра, като го издърпате надолу.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите механизми на грубия филтър щракват на мястото си.
2. Поставете филтърната система в уреда и завъртете грубия филтър надясно. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на спрей-главата за печене

1. Отстранете горната кошница.
2. Поставете пробника за мястото на печене в държателя (1) и го завъртете надясно (2).

Пробникът за мястото на печене щраква на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Уредът трябва да е свободно достъпен.

4.7.1 Изваждане на щепсела на захранващия кабел

Внимателно раздвижете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на щепсела на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност от пожар! Включете щепсела на захранващия кабел плътно, докато щракне.

• Включете щепсела на захранващия кабел в контакта, докато щракне чуто на мястото си.

Ремонт

4.8 Смяна на капачето на дозатора за перилен препарат

Може да се използва малка отвертка, за да се разхлаби.

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Вратата е отворена. Клапанчето на препарата за миене е отворено.

4.8.1 Отстраняване на клапанчето на препарата за миене

1. Плъзнете клапанчето на препарата за миене 5 mm навътре.
2. Повдигнете клапанчето на препарата за миене отдолу от водачите и го извадете отгоре от водачите.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на клапанчето на препарата за миене (2). 3. Натиснете клапанчето в дозатора (3).

4.8.3 Монтиране на клапанчето на препарата за миене

1. Поставете клапанчето на препарата за миене 5 mm преди напълно отворената позиция от едната страна във водачите. Натиснете другата страна с малка сила във водачите.
2. Проверете функционирането на клапанчето на препарата за миене.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Условие:

Кошницата е отстранена. Филтрите са отстранени.→178

4.9.1 Сваляне на капака на помпата за оттичане

1. Извадете цялата вода.

Ако е необходимо, използвайте гъба.

1. Повдигнете капака на помпата с помощта на лъжица и го хванете за напречната част.

1. Повдигнете капака на помпата в ъгъла и го отстранете.

4.9.2 Монтиране на капака на помпата за оттичане

Поставете капака на помпата (1) и го натиснете надолу (2).

• Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Условие:

① Уредът е изключен от електрическата мрежа. ① Уредът е изключен от водоснабдяването. ① Уредът е свободно достъпен. За самостоятелни уреди: работният плот е отстранен.→172

4.10.1 Сваляне на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно интегриран

1. Наклонете страничния панел отгоре леко навън (2).
2. Преместете страничния панел надолу и го издърпайте от долния съд (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в долния съд (1).

Фиг. 2: Напълно интегриран

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Хванете вратата от едната страна, като я държите.

Отстранете двата винта.

Ремонт

4.11.2 Монтаж на външната врата

Условие:

Изолационната подложка е поставена правилно и е закрепена отвътре към външната врата. Пантите са поставени на външната врата. 1. Затворете вътрешната врата, без да я заключвате.

1. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Хванете вратата от едната страна, като я държите.

Ремонт

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е дефектен, трябва да се смени целият контролен панел.

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена (вградена/напълно вградена).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки от контролния панел и сензора за липса на гланц (1, 2).

1. Разкачете заземителния проводник (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте контролния панел, за да не падне (дръжте го на мястото му).
4. Отстранете шестте винта.

1. Отстранете командния панел.

4.12.2 Монтиране на командния панел

Използвайте винтове с размери 4 × 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на кабелния водач.

2.1. Отворете вратата леко (1).

1. Поставете в процепа на долния съд (2).
2. Затворете вратата бавно (3).

Кабелната система автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Затворете вратата леко (4).

1. Преместете процепа назад и освободете пантата на вратата (5). 3. Отворете вратата.

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и взаимозаменяеми.

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена (вградена/напълно вградена).

4.14.1 Отстраняване на цокъла

1

Неправилно отстраняване. Ако цокълът се откачи отстрани и се отстрани, двете скоби могат да се счупят. Ако е повредена само една скоба, страната може да се смени, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда отпред отстрани, за да поемете натоварването върху цокъла с крачетата.

1. Поставете отвертка в водачите (1) и освободете заключването, като натиснете надолу.

1. Свалете панела.
2. Отстранете предните крачета (1).

4.14.2 Монтаж на цокъла

1. Поставете крачетата.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча се намира в долната част отпред.

Условия:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната врата (по избор) е отстранена. Външната врата е отстранена. Външната врата е отстранена (за вграждане/напълно вграден). Цокълът е отстранен (по избор). → 191

4.15.1 Отстраняване на основната плоча

1. Отстранете двата винта (1).

1. Освободете заключващите елементи (2).
2. Наклонете внимателно основната плоча напред (1).

4.

В зависимост от моделната серия, щепселът за EmotionLight може все още да е прикрепен към основата.

Освободете щепсела от заключващото устройство и го издърпайте назад (опционално) (2).

4.15.2 Монтиране на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част отпред на уреда.

Условия:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната врата е отстранена (опционално). Външната врата е отстранена. Цокълът е отстранен (опционално). → 191 Цокълната плоча е отстранена. → 192

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• Когато дренажният маркуч се отстрани, може да изтече остатъчна вода. Съберете водата или я отстранете от долния съд с помощта на спринцовка.
• Освободете заключващия механизъм отгоре (1, 2).

1. Разхлабете заключващия елемент отгоре.

3.1. Пъхнете отвертката под металната скоба (1).

1. Внимателно откачете металната скоба (2).

Ремонт

1. Отстранете преливната тръба.

4.16.2 Монтаж на преливната тръба

Водни щети поради неправилен монтаж на преливната тръба! Пъхнете преливната тръба отдолу в направляващата на тавата. Щракнете преливната тръба отгоре добре на мястото ѝ.

1. Поставете преливната тръба (1).
2. Пъхнете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в направляващата на уплътнението (3).
4. Пъхнете преливната тръба със сила (4).
5. Затегнете преливната тръба (5).

Ремонт

1. Монтирайте контролера отляво и отдясно. 3. Проверете дали контролерът е добре закрепен.

1. Затегнете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Условие:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата, като я повдигнете нагоре (2).

1. Затегнете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Плъзнете вътрешната врата след уплътнението на вратата.
3. Затворете вътрешната врата.
4. Повдигнете уплътнението на вратата. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. Пружините на вратата са закрепени. Первазът е отстранен. Основната плоча е отстранена. Преливният канал е отстранен.

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разкачете заземителната връзка на пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Плъзнете пантата надолу (2), докато щракне върху устройството.

2.

Липсващо заземяване може да доведе до мрежово напрежение върху вратата.

Свържете заземяването.

2021-03-22 9001630792 Авторско право BSH Hausgeräte GmbH Стр. 198 от 989

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Основната плоча е свалена. → 192 Плинтът е свален (по избор). → 191 Пружините на вратата са свалени. Контролният панел е свален. Кабелният сноп отдолу вдясно е свален.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двете скоби за закрепване на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Отстранете преливния улей.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Прикрепете уплътнителните капачки отляво и отдясно към уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителния клапан във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Условие:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете долното уплътнение на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

De deurafdichting moet voor montage op de juiste lengte worden gesneden. Dat is 1750 mm voor apparaten van 81 cm hoogte en 1850 mm voor apparaten van 86 cm hoogte.

1. Maak een passende deurafdichting gereed.
2. Zorg voor een correcte montagepositie van het afdichtingsprofiel.

1. De witte stip moet gelijk staan met de afdichtingsstrook.

4

De afdichting mag niet golvend of uitgerekt in de hoeken zitten. De afdichting wordt diagonaal aan de uiteinden afgesneden en loopt van voren taps toe naar de bodem van het reservoir.

Positioneer het uiteinde van de afdichting recht aan de voorkant onder de binnendeur. De afdichting moet tegen de zijkant van het reservoir aan liggen.

Correct gemonteerde deurafdichting:

Reparatie

4.21 EmotionLight vervangen

Het EmotionLight bevindt zich bovenaan aan de buitenvoorkant van het spoelreservoir.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Werkblad is verwijderd (optioneel). Het rechter zijpaneel is verwijderd (optioneel). → 183

4.21.1 EmotionLight verwijderen

1. Haal de vergrendelingshaak aan de achterkant los (1).

1. Отстранете държача само отгоре (2).
2. Извадете щепсела от конектора (долу вдясно отпред на устройството).
3. Разкачете електрическата връзка от захранващия модул.

1. Извадете EmotionLight от устройството.

4.21.2 Монтиране на EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Затегнете заключващата кука (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в близост до пантата на вратата.

Поставете кабела в близост до пантата на вратата (между пантата на вратата и резервоара за изплакване) така, че да не може да бъде повреден от движещи се части.

Поставете кабела долу вдясно.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела в контакта.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цял модул. Модулът TimeLight се закрепва отзад на цокълната плоча.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е отстранен. Цокълната плоча е отстранена и обърната.

4.22.1 Отстраняване на TimeLight

1. Огънете заключващите елементи (1) леко навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтиране на TimeLight

1. Огънете заключващите елементи (1) обратно.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на страничното осветление

Условие:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външната врата се демонтира. Контролният панел е отстранен.

4.23.1 Отстраняване на страничното осветление

1. Освободете заключващия механизъм (1).
2. Изключете електрическата връзка от контролния модул (2).

2.1. Освободете заключващата кука отзад (1). 2. Отстранете LED модула (2).

Ремонт

3.1. Освободете заключващата кука (1).

1. Повдигнете платката с държача и я извадете от рамката на контролния модул (2).

4.23.2 Монтиране на страничното осветление

1. Поставете печатната платка с държача върху рамката на модула за управление.

1. Оставете я да щракне на място.

1. Монтирайте LED модула и го оставете да щракне на място.

1. Свържете кабела с модула за управление.

Указания за ремонт - Съдомиялна машина

1 Относно този документ. 210

1.1 Важна информация 210

1.1.1 Предназначение 210 1.2 Обяснение на символите 210 1.2.1 Нива на опасност 210 1.2.2 Символи за опасност 210 1.2.3 Структура на предупрежденията 211 1.2.4 Общи символи 211

Безопасност 212

2.1 Общи указания за безопасност 212

2.1.1 Всички домакински уреди 212

Инструменти и помощни средства. 213

Ремонт 214

4.1 Подмяна на работния плот 214

4.1.1 Отстраняване на работния плот 214 4.1.2 Монтиране на работния плот 214

4.2 Инсталиране на кошничната система 215

4.2.1 Инсталиране на плъзгач за табла за модела 86 см 215 4.2.2 Инсталиране на скоба за чаша 215 4.2.3 Инсталиране на вложка за готвене на пара 216

4.3 Смяна на varioDrawer 217

4.3.1 Отстраняване на varioDrawer 217 4.3.2 Инсталиране на varioDrawer 218

4.4 Смяна на пръскащите рамена 219

4.4.1 Отстраняване на пръскащото рамо 219 4.4.2 Инсталиране на пръскащото рамо 219

4.5 Смяна на филтрите 220

4.5.1 Отстраняване на филтъра 220 4.5.2 Инсталиране на филтрите 220

4.6 Инсталиране на пръскащата глава за тава за печене 221

4.7 Смяна на захранващия кабел 222

4.7.1 Изключване на захранващия кабел 222 4.7.2 Включване на захранващия кабел 222

4.8 Смяна на капака на дозатора за препарат 223

4.8.1 Отстраняване на капака на дозатора за препарат 223 4.8.2 Поставяне на пружината 223 4.8.3 Инсталиране на капака на дозатора за препарат 223

4.9 Смяна на капака на помпата за отпадни води 224

4.9.1 Отстраняване на капака на помпата за отпадни води 224 4.9.2 Инсталиране на капака на помпата за отпадни води 224

4.10 Смяна на страничния панел 225

4.10.1 Отстраняване на страничния панел 225 4.10.2 Монтиране на страничния панел 226

4.11 Смяна на външната врата 227

4.11.1 Отстраняване на външната врата 227 4.11.2 Монтиране на външната врата 227

4.12 Смяна на контролния панел 229

4.12.1 Отстраняване на контролния панел 229 4.12.2 Монтиране на контролния панел 229

4.13 Регулиране на пружините на вратата 230

4.14 Смяна на цокълния панел 232

4.14.1 Отстраняване на цокълния панел 232 4.14.2 Монтиране на цокълния панел 232

4.15 Смяна на основната пластина 233

4.15.1 Отстраняване на основната пластина 233 4.15.2 Монтиране на основната пластина 233

4.16 Смяна на преливния канал 234

4.16.1 Отстраняване на преливния канал 234 4.16.2 Монтиране на преливния канал 235

4.17 Смяна на вътрешната врата 237

4.17.1 Отстраняване на вътрешната врата 237 4.17.2 Монтиране на вътрешната врата 237

4.18 Смяна на панта на вратата 238

4.18.1 Отстраняване на пантата на вратата 238 4.18.2 Монтиране на пантата на вратата 238

4.19 Смяна на (долно) уплътнение на вратата 240

4.19.1 Отстраняване на уплътнението на вратата 240 4.19.2 Монтиране на уплътнението на вратата 241

4.20 Смяна на (горно) уплътнение на вратата 242

4.20.1 Отстраняване на уплътнението на вратата 242 4.20.2 Монтиране на уплътнението на вратата 242

Указания за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 243

4.21.1 Отстраняване на EmotionLight 243 4.21.2 Монтиране на EmotionLight 243

4.22 Смяна на TimeLight 246

4.22.1 Отстраняване на TimeLight 246 4.22.2 Монтиране на TimeLight 246

4.23 Смяна на осветлението на процепа 247

4.23.1 Отстраняване на осветлението на процепа 247 4.23.2 Монтиране на осветлението на процепа 248

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя да ремонтира уредите самостоятелно съгласно приложимия регламент за екопроектиране (към 03/2021 г.).

Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

При въпроси, моля, свържете се с нашата служба за обслужване на клиенти. Ние носим отговорност за щети само ако указанията за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва тежестта на опасността.

Таблица 1: Нива на опасност

Warning level Meaning
Danger	Non-observation of the warning message will result in death or serious injuries.
Warning	Non-observation of the warning message could result in death or serious injuries.
Caution	Non-observation of the warning message could result in minor injuries.
Notice	Non-observation of the warning message could result in damage to property.

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават указание за вида на опасността.

В този документ се използват следните символи за опасност:

Hazard symbol Meaning
!	General warning message
	Danger from electrical voltage
	Risk of explosion
	Danger of cuts
	Danger of crushing

Относно този документ

Hazard symbol Meaning
	Danger from hot surfaces
	Danger from strong magnetic field
	Danger from non-ionizing radiation

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

Опасност

Вид и източник на опасността!

Възможни последици от игнориране на опасността / предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следният пример показва предупреждение, което предупреждава за опасност от токов удар поради части под напрежение. Мярката за избягване на опасността е спомената.

Опасност

Риск от токов удар поради части под напрежение!

Смърт от токов удар

• Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонт.

1.2.4 Общи символи

Следните общи символи се използват в този документ:

Gen. symbol Meaning
1	Identification of a special tip (text and/or graphic)
i	Identification of a simple tip (only text)
	Identification of a link to a video tutorial

Gen. symbol Meaning
	Identification of required tools
	Identification of required preconditions
	Identification of a condition (if ..., then ...)
	Identification of a result
[Start]Identification of a key or button
[00123456] Identification of a material number
Status Identification of displayed text / window(in the appliance's display)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

Грешки при ремонт, включващ електрически компоненти, могат да доведат до токов удар! - Преди започване на работа изключете уреда от мрежата за поне 60 секунди. След ремонта извършете тест за безопасност съгласно VDE 0701 или съгласно националните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти.

Носете защитни обувки. - Осигурете тежките компоненти срещу падане. - Не поставяйте части от тялото си в движещи се компоненти.

Опасност за безопасността/функцията на уреда! Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (ESD)! - Не докосвайте модулите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designation Details Images
Screwdriver Torx T20 with bore hole [00340764]	100 mm, for screws with safety pin
Insulated Screw- driver Torx T15 with bore hole [15000626]	Blade length 125 mm, for screws with safety pin
Slotted screwdriver	Blade 10 mm x 1.6 mm x 200 mm
Needle nose pliers [00340871]	Length: 200 mm, straight

Ремонт

4.1 Смяна на работния плот

Предпоставка:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Отстраняване на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата лоста за захващане под плота нагоре (2).

1. Повдигнете леко плота отпред (3).
2. Бутнете плота назад (4).
3. Отстранете плота.

4.1.2 Монтаж на плота

1. Заключете задната част на плота в водачите с помощта на задържащите пръстени (1).

1. Бутнете плота напред (2).
2. Натиснете предната част на плота надолу, докато двата лоста за захващане щракнат audible на място (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Предпоставка:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на плъзгач за таб за модела 86 cm

Необходими инструменти:

Водач за таб [00614935] Скоба за支持下 на чаши [00618565]

1. Поставете водача за таб диагонално отпред на кошницата.
2. Центрирайте и щракнете водача за таб на място.

4.2.2 Монтаж на скобата за支持下 на чаши

Необходими инструменти:

Водач за таб [00614935] Скоба за支持下 на чаши [00618565]

При миене на чаши, скобата за支持下 на чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме да оставите скобата за支持下 на чаши сгъната надолу. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за支持下 на чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Монтаж на вложката за готвене на пара

Необходими инструменти:

Таб-водач [00614935] Скоба за държач на чаша [00618565]

• Клинете вложката за пара с крайните части под кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Отстраняване на varioDrawer

1. Огънете дръжките навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и ги натиснете нагоре извън рамката.

Ремонт

1. Внимателно огънете водещите езичета навън.

1. Издърпайте сгъваемите шини от езичетата.
2. Натиснете металната рамка отпред извън държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Инсталиране на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Отстраняване на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Инсталиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Проверете дали в шахтата не попадат чужди предмети.

1. Издърпайте надолу микрофилтъра, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите езичета на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на пръскачка за тава за печене

1. Отстранете горната кошница.
2. Поставете пръскачката за тава за печене в държача (1) и завъртете надясно (2).

Пръскачката за тава за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Внимателно раздвижете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на захранващия кабел

Внимание

Прегряване на главното свързване!

Опасност от пожар

Вкарайте плътно захранващия кабел, докато щракне.

• Вкарайте щепсела на захранващия кабел в контакта, докато щракне audible.

Ремонт

4.8 Смяна на капака на дозатора за препарат

Може да се използва малка отвертка като лост.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за препарат е отворен.

4.8.1 Отстраняване на капака на дозатора за препарат

1. Плъзнете капака на дозатора за препарат с 5 мм
2. Повдигнете капака на препаратното отделение от долната страна от водещите релси и извадете капака на препаратното отделение от горната страна от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на препаратното отделение (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтиране на капака на препаратното отделение

1. Поставете капака на препаратното отделение на 5 mm преди напълно отвореното положение в водещите релси от едната страна. С леко натискане притиснете противоположната страна в водещите релси.
2. Проверете функцията на капака на препаратното отделение.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставка:

Кошицата е отстранена. Филтрите са отстранени. → Страница 220

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изгребете водата.

Ако е необходимо, използвайте гъба.

1. Свалете капака на помпата с помощта на лъжица, като го хванете за напречната част.

1. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е отстранен. → стр. 214

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основния улей (1).

Фиг. 2: Напълно интегриран

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Задръжте вратата от едната страна, за да я обезопасите.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Изискване:

Изолационният флис е правилно позициониран и закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата.

1. Затворете вътрешната врата, без да я закопчавате.
2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Задръжте вратата от едната страна, за да я обезопасите.

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако работният модул е дефектен, целият контролен панел трябва да се смени.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки от контролния панел и сензора за ниско ниво на препарата за изплакване (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте контролния панел, за да не падне (хванете го).
4. Отстранете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 × 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Отстранете капака на водача на кабела.

2.1. Отворете леко вратата (1).

1. Поставете в жлеба на основата (2).
2. Затворете бавно вратата (3).

Кабелната система автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Краката са еднакви и могат да се разменят.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.14.1 Сваляне на цокъла

1.

Неправилно сваляне. Ако цокълът се разхлаби отстрани и се свали, двете скоби може да се счупят. Ако е повредена само една скоба, страната може да се смени, тъй като скобите са еднакви. Препоръчително е да поставите нещо под уреда отпред отстрани, за да облекчите натоварването на цокъла с краката.

1. С помощта на отвертка достигнете до водачите (1) и освободете ключалката, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете краката напред (1).

4.14.2 Монтаж на цокъла

1. Поставете краката.
2. Прикрепете цокъла отгоре (1) и го натиснете надолу, докато щракне audible (2).

Ремонт

4.15 Смяна на основната пластина на цокъла

Основната пластина на цокъла се намира в долната част отпред.

Предпоставка:

① Уредът е изключен от захранването. ① Уредът е изключен от водоснабдяването. Мебелният панел (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Цокълният панел е отстранен (по избор). → Страница 232

4.15.1 Отстраняване на основната пластина на цокъла

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно основната пластина на цокъла напред (1).

4.

В зависимост от модела, щепселът към EmotionLight все още е закрепен към основата.

Отключете щепсела на фиксиращия щифт и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на основната пластина на цокъла

Монтирайте основната пластина на гнездото в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелният панел е отстранен (по избор). Външната врата е отстранена. Цокълният панел е отстранен (по избор) → стр. 232. Основната пластина на гнездото е отстранена → стр. 233.

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажния маркуч може да изтече остатъчна вода. Съберете водата или я отстранете от дъното със спринцовка.
• Извадете от захващащия механизъм отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

3.1. Поставете отвертка под металната спирачка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете преливния маркуч.

4.16.2 Монтаж на преливния маркуч

Щети от вода поради неправилен монтаж на преливния маркуч! Поставете правилно преливния маркуч отдолу в направляващата на основата. Щракнете правилно преливния маркуч отгоре.

1. Поставете преливния маркуч (1).
2. Преместете преливния маркуч в уплътнението (2).
3. Натиснете преливния маркуч в направляващата на уплътнението (3).
4. Вкарайте преливния маркуч точно (4).
5. Щракнете преливния маркуч (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете стабилното прилягане.

1. Поставете металните скоби отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата нагоре (2).

4.17.2 Монтиране на вътрешната врата

1. Обърнете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части се показват.
5. Преместете пантата на вратата нагоре.
6. Закрепете пантата на вратата с винтове.
7. Поставете вътрешната врата на пантата на вратата.
8. Закрепете вътрешната врата с винтове.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. → стр. 225 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. → стр. 229 Пружините на вратата са фиксирани. → стр. 230 Долният панел е отстранен. → стр. 232 Основната цокълна плоча е отстранена. → стр. 233 Каналът за преливане е отстранен. → стр. 234

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1)
2. Преместете пантата надолу (2), докато се застопори към уреда.

2.

Липсващо заземяване може да доведе до мрежово напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Подмяна на (долното) уплътнение на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната цокълна плоча е отстранена. (виж стр. 233) Цокълният панел е отстранен (по избор). (виж стр. 232) Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Откачете преливния канал.

1. Вдигнете преливния улей.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната релса с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителното капаче във вътрешната врата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

• Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано с правилната дължина преди монтажа. Тя е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящо уплътнение на вратата.
2. Уверете се, че уплътнителният профил е монтиран в правилната позиция.

1. Бялата точка трябва да е на нивото с лентата на уплътнителното легло.

4

Уплътнението не трябва да е вълнообразно или опънато в ъглите. В краищата уплътнението се срязва диагонално и се стеснява към дъното на контейнера отпред.

Поставете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да лежи възможно най-плътно до страната на контейнера.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна област на миялния резервоар.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот е отстранен (по избор). Десният страничен панел е отстранен (по избор). → Страница 225

4.21.1 Отстраняване на EmotionLight

1. Освободете заключващата кука отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединителя (долу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на миялното отделение (1).

Ремонт

1. Застопорете куката (2).

3

Поставете кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Подмяна на TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен към задната част на основната плоча на цокъла.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Цокълният панел е отстранен. (виж стр. 232) Основната плоча на цокъла е отстранена и обърната. (виж стр. 233)

4.22.1 Отстраняване на TimeLight

1. Леко огънете фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете фиксиращите елементи (1) обратно.

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Операционният панел е отстранен.

4.23.1 Отстраняване на осветлението на процепа

1. Откачете скобата (1).
2. Отстранете електрическата връзка от операционния модул (2).

1. Откачете задния заключващ кука (1).
2. Отстранете оптичното влакно (2).

Ремонт

3.1. Откачете заключващата кука (1).

1. Повдигнете PCB с държача и го извадете от рамката на операционния модул (2).

4.23.2 Инсталиране на осветлението на процепа

1. Поставете държача на PCB в рамката на операционния модул.

1. Затегнете го със звук "щрак".

1. Инсталирайте оптичното влакно и го затегнете със звук "щрак".

1. Свържете проводника към операционния модул.

Ремонт - Съдомиялна машина

Свързано с този документ 251

1.1 Важна информация 251

1.1.1 Предназначение 251 1.2 Обяснение на символите 251 1.2.1 Безопасност 251 1.2.2 Символи за опасност 251 1.2.3 Структура на предупрежденията 252 1.2.4 Общи символи 252

Безопасност 253

2.1 Общи указания за безопасност 253 2.1.1 Всички домакински уреди 253

Инструменти и помощни средства. 254

Ремонт 255

4.1 Смяна на работната повърхност 255

4.1.1 Отстраняване на работната повърхност 255 4.1.2 Монтиране на работната повърхност 255

4.2 Монтиране на кошницата 256

4.2.1 Монтиране на отделението за таблетки за модел 86 см 256 4.2.2 Монтиране на скобата за чаши 256 4.2.3 Монтиране на адаптера за пара 257

4.3 Смяна на чекмеджето varioDrawer 258

4.3.1 Отстраняване на чекмеджето varioDrawer 258 4.3.2 Монтиране на чекмеджето varioDrawer 259

4.4 Смяна на дюзите 260

4.4.1 Отстраняване на дюзите 260 4.4.2 Монтиране на дюзата 260

4.5 Смяна на филтрите 261

4.5.1 Отстраняване на филтъра 261 4.5.2 Монтиране на филтрите 261

4.6 Монтиране на главата на дюзата на скарата 262

4.7 Смяна на захранващия кабел 263

4.7.1 Разединяване на захранващия кабел 263 4.7.2 Свързване на захранващия кабел 263

4.8 Смяна на капака на чекмеджето за препарат 264

4.8.1 Отстраняване на капака на чекмеджето за препарат 264

4.8.2 Монтиране на пружината 264 4.8.3 Монтиране на капака на чекмеджето за препарат 264

4.9 Смяна на капака на помпата за отпадни води 265

4.9.1 Отстраняване на капака на помпата за отпадни води 265 4.9.2 Монтиране на капака на помпата за отпадни води 265

4.10 Смяна на страничния панел 266

4.10.1 Отстраняване на страничния панел 266 4.10.2 Монтиране на страничния панел 267

4.11 Смяна на вратата на уреда 268

4.11.1 Премахване на вратата на фурната 268 4.11.2 Монтиране на вратата на фурната 268

4.12 Смяна на контролния панел 270

4.12.1 Премахване на контролния панел 270 4.12.2 Монтиране на контролния панел 270

4.13 Закрепване на пружините на вратата 271

4.14 Смяна на долния панел 273

4.14.1 Премахване на долния панел 273 4.14.2 Монтиране на долния панел 273

4.15 Смяна на цокъла 274

4.15.1 Премахване на цокъла 274 4.15.2 Монтиране на цокъла 274

4.16 Смяна на преливната тръба 275

4.16.1 Премахване на преливния канал 275 4.16.2 Монтиране на преливната тръба 276

4.17 Смяна на вътрешната врата 278

4.17.1 Премахване на вътрешната врата 278 4.17.2 Монтиране на вътрешната врата 278

4.18 Смяна на пантата на вратата 279

4.18.1 Премахване на пантата на вратата 279 4.18.2 Монтиране на пантата на вратата 279

4.19 Смяна на уплътнението на вратата (долно) 281

4.19.1 Премахване на уплътнението на вратата 281 4.19.2 Монтиране на уплътнението на вратата 282

4.20 Смяна на уплътнението на вратата (горно) 283

4.20.1 Премахване на уплътнението на вратата 283 4.20.2 Монтиране на уплътнението на вратата 283

Информация за ремонт - Съдомиялна машина

4.21 Смяна на лампата EmotionLight 284

4.21.1 Премахване на лампата EmotionLight 284 4.21.2 Монтиране на лампата EmotionLight 284

4.22 Смяна на лампата TimeLight 287

4.22.1 Премахване на лампата TimeLight 287 4.22.2 Монтиране на лампата TimeLight 287

4.23 Смяна на осветлението на вдлъбнатината Gap Illumination 288

4.23.1 Премахване на осветлението на вдлъбнатината Gap Illumination 288 4.23.2 Монтиране на осветлението на вдлъбнатината Gap Illumination 289

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя при самостоятелен ремонт на уредите в съответствие с действащата екопроектна наредба (03/2021).

Те съдържат информация как да смените определени резервни части, както и предупреждения и опасности.

При въпроси се свържете с нашата служба за обслужване на клиенти. Ние носим отговорност за щети само ако инструкциите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Предупреждения за безопасност

Предупрежденията за безопасност се състоят от символ и сигнална дума. Сигналната дума показва степента на опасност.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Таблица 1: Предупреждения за безопасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността.

В този документ се използват следните символи за опасност.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Във връзка с този документ

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

В следващия пример е показано предупреждение за опасност от електрически удар, причинен от движещи се части. Посочена е мярка за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради движещи се части!

• Грешки при ремонт на електрически части могат да причинят токов удар! Изключете уреда от захранването поне 60 секунди преди започване на работа. След ремонта трябва да се извърши тест за безопасност съгласно стандарт VDE 0701 според националните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Опасност от притискане от тежки и движещи се части по време на ремонт, почистване, отстраняване на неизправности и поддръжка.

Носете защитни обувки. Закрепете тежките части срещу падане. - Не поставяйте части от тялото между движещите се части.

Опасност за безопасността/функционирането на уреда! Използвайте само оригинални резервни части.

Опасност от повреда на електростатично чувствителни части (ESD)! - Не докосвайте модулите, включително съединенията или транспортните ленти.

Инструменти и помощни средства

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm. splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsised tan- gid [00340871]	Pikkus: 200 mm, sirge

Монтаж

4.1 Смяна на работната повърхност

Забележка:

Уредът е изключен от захранването. До уреда има свободен достъп.

4.1.1 Отстраняване на работната повърхност

1. Отстранете двата винта отзад (1; по избор).
2. Натиснете двата лоста под работната повърхност нагоре (2).

1. Повдигнете леко предната част на работната повърхност (3).
2. Плъзнете работната повърхност назад (4).
3. Отстранете работната повърхност.

4.1.2 Монтиране на работната повърхност

1. Поставете задната част на работната повърхност в водачите, като използвате заключващите лостове (1).

1. Плъзнете работната повърхност напред (2).
2. Натиснете предната част на работната повърхност надолу, докато двата лоста щракнат с чуваем звук (3).
3. Затегнете двата винта обратно (4; по избор).

Ремонт

4.2 Инсталиране на кошницата

Забележка:

Съответната кошница е отстранена от уреда.

4.2.1 Инсталиране на поставката за таблети за модел 86 см Специални инструменти:

Водач за поставка за таблети [00614935] Скоба за поставка за чаши [00618565] 1. Закрепете поставката за таблети диагонално към предната част на кошницата. 2. Поставете поставката за таблети в центъра и я щракнете на място.

4.2.2 Инсталиране на скобата за поставка за чаши Специални инструменти:

Водач за поставка за таблети [00614935] Скоба за поставка за чаши [00618565]

При миене на чаши, скобата за чаши може да се сгъне нагоре. Допълнителният ъгъл предотвратява събирането на вода в дъното на чашите. При миене на високи чаши препоръчваме да оставите скобата за чаши в сгънато положение. Ако горните кошници имат опционална пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за чаши на място.

3. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Инсталиране на вложката за пара

Инструменти:

Водеща релса на плотовете [00614935]

Скрепа за поставката на тигана [00618565]

Закрепете уреда, така че отворите да са под вентилационната система.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

1. Огънете пластините на дръжката навътре.

4.3.1 Изваждане на чекмеджето varioDrawer

1. Извадете дръжката нагоре
2. Натиснете пластмасовите водачи навън и ги извадете от рамката нагоре.

Ремонт

1. Огънете водачите внимателно навън.

1. Издърпайте решетката от зъбците.
2. Избутайте металната рамка от държачите в предната част.

1. Избутайте металната рамка от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на дюзите

4.4.1 Отстраняване на дюзите

1. Развийте горната дюза (1) и я издърпайте надолу, за да я отстраните (2).

1. Издърпайте долната дюза надолу, за да я отстраните.

4.4.2 Монтаж на дюзата

1. Монтирайте долната дюза. Дюзата влиза в бъркалката.
2. Монтирайте горната дюза и я завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Сваляне на филтрите

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Уверете се, че в съда за събиране не попадат чужди тела.

1. За да свалите микрофилтъра, издърпайте го надолу.

4.5.2 Монтиране на филтрите

1. Монтирайте отново филтърната система. Уверете се, че фиксиращите куки на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че маркировките съвпадат.

Ремонт

4.6 Монтиране на пръскащата глава на скарата

1. Отстранете горния рафт.
2. Поставете пръскащата глава на скарата в държача (1) и завъртете надясно (2).

Пръскащата глава на скарата щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. До уреда има свободен достъп.

4.7.1 Изключване на захранващия кабел

• Внимателно движете щепсела на захранващия кабел нагоре-надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на електрическата връзка!

Пожарна опасност

Натиснете захранващия кабел здраво на място, докато чуете щракване.

Поставете щепсела на захранващия кабел в контакта; когато е на място, ще чуете щракване.

Ремонт

4.8 Смяна на капака на отделението за препарат

Като лост може да се използва малка отвертка.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Вратата е отворена. Капакът на отделението за препарат е отворен.

4.8.1 Премахване на капака на отделението за препарат

1. Плъзнете капака на отделението за препарат навътре с 5 мм.
2. Извадете капака на отделението за препарат от водачите, първо долната част, след това горната част.
3. Отстранете пружината.

4.8.2 Монтиране на пружината

1. Поставете дългия край на пружината в отвора за монтаж на разпределителя (1).

1. Поставете късия край на пружината в отвора за монтаж на капака на отделението за препарат (2).
2. Натиснете капака в разпределителя (3).

4.8.3 Монтиране на капака на отделението за препарат

1. Поставете капака на отделението за препарат върху водачите от едната страна, така че да остане на 5 мм от напълно отвореното положение. Натиснете леко противоположната страна върху водачите.
2. Проверете дали капакът на отделението за препарат функционира.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Забележка:

Кошницата е отстранена. Филтрите са отстранени. → 261

4.9.1 Премахване на капака на помпата за отпадни води

1. Отстранете водата.

При необходимост използвайте гъба.

1. Откопчете капака на помпата с лъжица и го хванете за средната част.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтиране на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на място.

Ремонт

4.10 Смяна на страничния панел

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. До уредите има свободен достъп. Отделно стоящи уреди: работната повърхност е отстранена. → 255

4.10.1 Премахване на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Фигура 1: Напълно интегрируеми

1. Наклонете страничния панел леко навън от горната част (2).
2. Спуснете страничния панел надолу и го издърпайте от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел върху основата (1).

Фигура 2: Напълно интегрируеми

1. Натиснете страничния панел върху уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на вратата на отделението за избор

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на вратата на отделението за избор

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата затворена от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на вратата на селектора

Ремонт

Забележка:

Изолационният материал е правилно поставен и закрепен към вътрешната страна на вратата на селектора. Пантите са поставени във вратата на селектора. 1. Затворете вътрешната врата, но не я заключвайте. 2. Плъзнете вратата на селектора под контролния панел (1).

1. Притиснете вратата на селектора към вътрешната врата и я задръжте на място (2).

4

Задръжте вратата затворена от едната страна.

Отворете вратата и я закрепете с два винта (4×11 мм метални винтове).

1. Закрепете вратата на селектора с четири винта (4×11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако този модул не работи, трябва да се смени целият контролен панел.

Изисквания:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Външната врата е отстранена (за вграждане).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки на контролния панел и долния аксесоар за изплакване (1, 2).

1. Разкачете заземителния кабел (3; по избор).
2. Отворете вратата на уреда.
3. Хванете контролния панел, за да не падне.
4. Отстранете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4× 16 мм.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на водещата релса на вратата

1. Отстранете капака на кабелния канал.

2.1. Отворете леко вратата (1)

1. Закрепете в жлеба на долния водач (2).
2. Затворете бавно вратата (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Преместете леко вратата настрани (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете същото от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Jalad on identsed ja neid võib ümber tõsta.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Смяна на цокълната плоча

Цокълната плоча се намира в долната част на предната страна.

Внимание:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Мебелният панел (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден). Основният панел е отстранен (по избор).

4.15.1 Отстраняване на цокълната плоча

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

В зависимост от модела, щепселът на EmotionLight все още е на основата.

Освободете щепсела от фиксиращата издатина и го издърпайте назад (по избор; 2).

4.15.2 Монтаж на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част на предната страна на уреда.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Мебелният панел е отстранен (по избор). Външната врата е отстранена. Долният панел е отстранен (по избор), →273. Цокълът е отстранен. →274

4.16.1 Отстраняване на преливната тръба

Остатъчна вода

Ако дренажният маркуч е отстранен, остатъчната вода може да изтече. Съберете водата в съд или я отстранете от долния панел с попивателна кърпа.

1. Извадете горния заключващ механизъм (1, 2).

1. Освободете горния фиксиращ елемент.

3.1. Поставете отвертката под металния ограничител 1)

1. Освободете внимателно металната скоба (2).

Ремонт

1. Извадете преливната тръба нагоре.

4.16.2 Монтаж на преливната тръба

Повреда от вода поради неправилен монтаж на преливната тръба! Монтирайте преливната тръба правилно в направляващата на основния улей. Натиснете преливната тръба отгоре, за да застане правилно.

1.1. Монтирайте преливната тръба (1).

1. Поставете преливната тръба в уплътнението (2).
2. Пъхнете преливната тръба в направляващата на уплътнението (3).
3. Поставете преливната тръба плътно (4).
4. Щракнете преливната тръба на място (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Уверете се, че тръбата е здраво закрепена.

1. Щракнете металната скоба на място отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1). 2. Отстранете вътрешната врата нагоре (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Siseukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud. → 266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud. → 270 Uksevedrud on kinnitatud. → 271 Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud. → 274 Ülevoolukanal on eemaldatud. → 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Преместете пантата на вратата напред (2).

1. Освободете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Опасност от токов удар поради движещи се части!

Ако ремонтът е извършен неправилно, съществува опасност за живота от токов удар. Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта трябва да се извърши проверка за безопасност съгласно стандартите VDE 0701 или съгласно националните разпоредби.

Ремонт

1. Монтирайте пантата на уреда (1).
2. Преместете пантата надолу (2), докато се заключи към устройството.

2.

Липсващото заземяване може да доведе до потенциал на вратата.

Създайте заземяване.

Ремонт

4.19 Смяна на долното уплътнение на вратата

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Външната врата е отстранена. Цокълът е отстранен. → 274 Долният панел е отстранен (по избор). 273 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп под долния панел е отстранен.

4.19.1 Отстраняване на долното уплътнение на вратата

1. Отстранете двете заключващи скоби от долното уплътнение на вратата (1, 2).

1. Разединете преливния канал.

1. Извадете преливния съд.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната страна.

4.19.2 Монтаж на долното уплътнение на вратата

1. Монтирайте уплътнителните капачки отляво и отдясно на направляващата с уплътнението.

1. Поставете уплътнението на вратата така, че уплътнителният клапан да влезе във вътрешната врата.
2. Закрепете уплътнението на вратата с двете заключващи скоби.

Монтаж

4.20 Смяна на уплътнението на вратата (горно)

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната страна на рамката.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да се скъси до необходимата дължина. Правилната дължина на уплътнението е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че монтажното положение на уплътнителния профил е правилно.

1. Бялата точка трябва да е наравно с реброто на уплътнителния жлеб.

4

Уплътнението не трябва да е на вълни или да се опъва в ъглите. Уплътнението се скъсява диагонално в краищата и частите се поставят под предния ръб на съда.

Поставете края на уплътнението отпред под вътрешната врата. Уплътнението трябва да приляга към съда възможно най-плътно.

Правилно монтирано уплътнение на вратата:

Монтаж

4.21 Смяна на светлината EmotionLight

EmotionLight се намира на горната предна външна повърхност на резервоара за изплакване.

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. До уредите има свободен достъп. Работната повърхност е отстранена (по избор). Десният страничен панел е отстранен (по избор).→266

4.21.1 Отстраняване на светлината EmotionLight

1. Освободете скобата отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединението (отпред долу вдясно на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на светлината EmotionLight

1. Поставете държача върху рамката на резервоара за изплакване (1).

Ремонт

1. Затегнете куката (2).

3.

ВНИМАНИЕ

Неправилен монтаж!

Повреда на кабела при пантата на вратата.

Поставете кабела при пантата на вратата (между пантата и резервоара за изплакване), така че подвижните части да не го повредят.

Поставете кабела долу вдясно.

Ремонт

Фигура 3: Плосък кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цяло. Модулът TimeLight се закрепва към задната част на цокълната плоча.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Основната плоча е отстранена. →273 Цокълната плоча е отстранена и обърната. →274

4.22.1 Демонтаж на фара TimeLight

1. Огънете леко навън фиксиращите елементи (1).

1. Издърпайте модула на фара TimeLight нагоре от водача (2).

4.22.2 Монтаж на фара TimeLight

1. Огънете фиксиращите елементи (1) обратно.

1. Пъхнете модула на фара TimeLight във водача (2).
2. Създайте електрическата връзка.

Ремонт

4.23 Смяна на осветлението на вдлъбнатината Gap Illumination

Забележка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Таблото е отстранено.

4.23.1 Демонтаж на осветлението на вдлъбнатината Gap Illumination

1. Разхлабете закрепването (1).
2. Отстранете електрическата връзка от модула (2).

2.1. Освободете куката отзад (1). 2. Отстранете оптичното влакно (2).

Ремонт

3.1. Освободете куката (1).

1. Повдигнете печатната платка заедно с държача и я отстранете от рамката на модула (2).

4.23.2 Монтаж на осветлението на процепа Gap Illumination

1. Монтирайте държача на печатната платка към рамката на модула.

2. Завъртете го, докато чуете щракване.

1. Монтирайте оптичното влакно и завъртете, докато чуете щракване.

1. Свържете кабела към модула.

Инструкции за ремонт - Съдомиялна машина

1 Този документ 292

1.1 Важна информация 292 1.1.1 Предназначение 292 1.2 Значение на символите 292 1.2.1 Нива на опасност 292 1.2.2 Предупредителни знаци 292 1.2.3 Структура на предупрежденията 293 1.2.4 Общи символи 293

Безопасност 294

2.1 Общи указания за безопасност 294 2.1.1 Всички домакински уреди 294

Инструменти и помощни средства 295

Ремонт 296

4.1 Смяна на работния плот 296 4.1.1 Отстраняване на работния плот 296 4.1.2 Монтаж на работния плот 296

4.2 Монтаж на системата за заключване 297

4.2.1 Монтаж на плъзгача за таблетката за миене при модела 86 cm 297 4.2.2 Монтаж на скобата за чашата 297 4.2.3 Монтаж на стойката за съдове 298

4.3 Смяна на частта varioDrawer 299

4.3.1 Отстраняване на частта varioDrawer 299 4.3.2 Монтаж на частта varioDrawer 300

4.4 Смяна на пръскащите рамена 301

4.4.1 Отстраняване на пръскащото рамо 301 4.4.2 Монтаж на пръскащото рамо 301

4.5 Смяна на филтрите 302

4.5.1 Отстраняване на филтрите 302 4.5.2 Монтаж на филтрите 302

4.6 Монтаж на дюзата за пръскане на долния лист 303 4.7 Смяна на захранващия кабел 304 4.7.1 Изключване на захранващия кабел от контакта 304 4.7.2 Включване на захранващия кабел в контакта 304

4.8 Смяна на капака на отделението за препарат 305

4.8.1 Отстраняване на капака на отделението за препарат 305 4.8.2 Поставяне на пружината на място 305 4.8.3 Монтаж на капака на отделението за препарат 305

4.9 Смяна на капака на помпата за отпадни води 306

4.9.1 Премахване на капака на помпата за отпадни води 306 4.9.2 Монтаж на капака на помпата за отпадни води 306

4.10 Смяна на страничния панел 307

4.10.1 Премахване на страничния панел 307 4.10.2 Монтаж на страничния панел 308

4.11 Смяна на вратата 309

4.11.1 Премахване на външната врата 309 4.11.2 Монтаж на външната врата 309

4.12 Смяна на контролния панел 311

4.12.1 Премахване на контролния панел 311 4.12.2 Монтаж на контролния панел 311

4.13 Закрепване на пантата на вратата 312

4.14 Смяна на долния панел 314

4.14.1 Премахване на долния панел 314 4.14.2 Монтаж на долния панел 314

4.15 Смяна на цокълния панел 315

4.15.1 Премахване на цокълния панел 315 4.15.2 Монтаж на цокълния панел 315

4.16 Смяна на преливната тръба 316

4.16.1 Премахване на преливната тръба 316 4.16.2 Монтаж на преливната тръба 317

4.17 Смяна на вътрешната врата 319

4.17.1 Премахване на вътрешната врата 319 4.17.2 Монтаж на вътрешната врата 319

4.18 Смяна на пантата на вратата 320

4.18.1 Премахване на пантата на вратата 320 4.18.2 Монтаж на пантата на вратата 320

4.19 Смяна на уплътнението на вратата (долно) 322

4.19.1 Премахване на уплътнението на вратата 322 4.19.2 Монтаж на уплътнението на вратата 323

4.20 Смяна на уплътнението на вратата (горно) 324

4.20.1 Премахване на уплътнението на вратата 324 4.20.2 Монтаж на уплътнението на вратата 324

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на частта EmotionLight 325

4.21.1 Премахване на частта EmotionLight 325 4.21.2 Монтаж на частта EmotionLight 325

4.22 Смяна на модула TimeLight 328

4.22.1 Премахване на модула TimeLight 328 4.22.2 Монтаж на модула TimeLight 328

4.23 Смяна на модула Gap Illumination 329

4.23.1 Премахване на модула Gap Illumination 329 4.23.2 Монтаж на модула Gap Illumination 330

1.1 Важна информация

1.1.1 Предназначение

Целта на тези инструкции за ремонт е да помогнат на потребителя да ремонтира уредите самостоятелно, в съответствие с регламента за екопроектиране (актуализация 03/2021). Те съдържат информация как да се сменят определени резервни части. Освен това включват информация за предупрежденията и рисковете.

Свържете се с отдела за обслужване на клиенти, ако имате въпроси. Носим отговорност за щети само ако инструкциите за ремонт са спазени правилно.

1.2 Значение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и сигнална дума. Сигналните думи показват тежестта на опасността.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Таблица 1: Нива на опасност

1.2.2 Предупредителни знаци

Предупредителните знаци са символи, които показват вида на опасността. В този документ се използват следните предупредителни знаци:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Този документ

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Таблица 2: Предупредителни знаци

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и структура.

Следният пример показва предупреждение, което предупреждава за опасност от електрически удар, причинена от части под напрежение. Действието, което трябва да се предприеме, за да се избегне опасността, е посочено.

1.2.4 Общи символи

В това ръководство се използват следните общи символи:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар! Изключете уреда от мрежата поне 60 секунди преди започване на работа. - След ремонта изисквайте извършване на тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Риск от смачкване от тежки и движещи се компоненти по време на ремонт, поддръжка, отстраняване на неизправности и обслужване.

Носете защитни обувки. - Предотвратете падането на тежки компоненти. Не докосвайте движещи се компоненти. Риск за безопасността/функционирането на уреда! Използвайте само оригинални резервни части.

Риск от повреда на компоненти, чувствителни към статично електричество (ESDS) - Не докосвайте модулите, включително съединителите и кабелните трасета.

Инструменти и помощни средства

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Корекция

4.1 Смяна на работната маса

Изискване:

Машината е изключена от захранването. Има свободен достъп до устройството.

4.1.1 Отстраняване на работната маса

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете нагоре двата лостчета за заключване под работната маса (2).

1. Повдигнете леко работната маса отпред (3).
2. Бутнете работната маса назад (4).
3. Отстранете работната маса.

4.1.2 Монтаж на работната маса

1. Закачете задната част на работната маса за водачите, като използвате задържащите скоби (1).

1. Бутнете работната маса напред (2).
2. Натиснете предната част на работната маса надолу, докато и двете лостчета за заключване щракнат ясно на мястото си (18).
3. Завъртете двата винта обратно на мястото им (4) (по избор).

Корекция

4.2 Монтаж на кошницата

Изискване:

Съответната кошница трябва да е извадена от машината.

4.2.1 Монтаж на плъзгача за таблетка за миене при модела 86 см Специални инструменти:

Водач за таблетка за миене [00614935] Скоба за чаша [00618565] 1. Поставете плъзгача за таблетката наклонено на мястото му в предната част на кошницата. 2. Центрирайте и щракнете улея за таблетката на място.

4.2.2 Монтаж на скобата за чаша Специални инструменти:

Водач за таблетка за миене [00614935] Скоба за чаша [00618565]

Когато миете чаши, скобата за чаша може да се обърне нагоре. Допълнителният ъгъл намалява събирането на вода в дъното на чашите. Когато миете дълги чаши, препоръчваме да оставите скобата за чаша надолу. Ако горните кошници имат опционална пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за чаша на място.

1. Обърнете скобата нагоре.

Корекция

1. Поставете съдовете за миене в кошницата.

4.2.3 Монтаж на стойката за чаши

Специални инструменти:

Водач за таблетка за миене [00614935]

Клипс за чаша [00618565]

Поставете крайните части на стойката за сушене под кошницата.

Ремонт

4.3 Смяна на частта varioDrawer

1. Сгънете дръжката навътре.

4.3.1 Отстраняване на частта varioDrawer

1. Отстранете дръжката, като я издърпате нагоре.
2. Натиснете пластмасовите усилващи ръбове навън и ги избутайте нагоре извън рамката.

Ремонт

1. Внимателно огънете водещите ленти навън.

1. Издърпайте шарнирните щифтове от лентите.
2. Натиснете металната рамка отпред, за да я извадите от държачите.

1. Избутайте металната рамка от водача.

4.3.2 Монтаж на частта varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на душ-пръчките

4.4.1 Отстраняване на душ-пръчката

1. Завъртете горната душ-пръчка (1) и я отстранете, като я издърпате надолу (2).

1. Отстранете долната душ-пръчка, като я издърпате нагоре.

4.4.2 Монтаж на душ-пръчката

1. Поставете долната душ-пръчка на място. Душ-пръчката ще щракне.
2. Поставете горната душ-пръчка на място и я завъртете добре.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Уверете се, че в съда не попадат чужди предмети.

1. Натиснете микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Сглобете отново частите на филтърната система.

Уверете се, че заключващите издатъци на грубия филтър щракват на мястото си.

1. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтаж на пръскачката за тави за печене

1. Отстранете горната кошница.
2. Поставете пръскачката за тави за печене в държача (1) и я завъртете надясно (2).

Пръскачката за тави за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината.

4.7.1 Изваждане на захранващия кабел от контакта

• Внимателно движете щепсела на захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Включване на захранващия кабел в контакта

ВНИМАНИЕ!

Прегряване на уреда!

Опасност от пожар

Свържете захранващия кабел така, че да се чуе щракване.

Поставете щепсела на захранващия кабел в контакта и го оставете да щракне ясно на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат

Малка отвертка може да се използва като помощен инструмент.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Вратичката е отворена. Защитният капак на отделението за препарат е отворен.

4.8.1 Сваляне на защитния капак на отделението за препарат

1. Плъзнете защитния капак на отделението за препарат навътре с 5 mm.
2. Повдигнете защитния капак на отделението за препарат от по-ниската страна навън от водещите релси и отстранете защитния капак на отделението за препарат от горната страна от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината на място

1. Натиснете дългия край на пружината в монтажния отвор на дозиращото устройство (1).

1. Натиснете късия край на пружината в монтажния отвор на защитния капак на отделението за препарат (2).
2. Натиснете капака към дозиращото устройство (3).

4.8.3 Монтиране на защитния капак на отделението за препарат

1. Поставете защитния капак на отделението за препарат на 5 mm преди напълно отвореното положение, от едната страна към водещите релси. С лек натиск поставете противоположната страна към водещите релси.
2. Проверете функционирането на защитния капак на отделението за препарат.

Ремонт

4.9 Смяна на защитния капак на помпата за отпадни води

Изискване:

Ваната е отстранена. Филтрите са отстранени. → 302

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Изпразнете евентуалната вода. Ако е необходимо, използвайте лъжица.
2. Повдигнете капака на помпата с помощта на лъжица и го хванете за напречната му част.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

• Поставете капака на помпата на място (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на място.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. За свободностоящи машини: Работният плот е отстранен. 296

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно интегриран

1. Натиснете страничния панел леко навън отгоре (2).
2. Спуснете страничния панел и го издърпайте от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основата (1).

Фигура 2: Напълно интегриран

1. Натиснете страничния панел в уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външната врата

Отстранете винтовете, споменати в следващите стъпки.

1. Отворете капака.
2. Отстранете четирите винта.

3.

Предпазете капака от падане, като го държите от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външния капак

Корекция

Изискване:

Изолационният филц е поставен правилно и закрепен към вътрешната страна на външния капак. Пантите са поставени на местата си във външния капак. 1. Затворете вътрешния капак, без да го щраквате. 2. Натиснете външния капак нагоре под контролния панел (1).

1. Притиснете външния капак към вътрешния и го задръжте (2).

4

Предпазете капака от падане, като го държите от едната страна.

Отворете капака и го закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външния капак с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е дефектен, целият контролен панел трябва да се смени.

Изискване:

Машината трябва да бъде изключена от захранването. Машината трябва да бъде изключена от водоснабдяването. Външният люк трябва да бъде отстранен. Външният люк трябва да бъде отстранен (напълно интегриран / интегриран).

4.12.1 Отстраняване на контролния панел

1. Откачете електрическите връзки от контролния панел и от сензора за нивото на изплакващия агент (1, 2).

1. Откачете заземителния кабел (3) (по избор).
2. Отворете капака на уреда.
3. Предпазете контролния панел от падане (хванете го).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на капака

1. Отстранете капака на водача на кабела.

2.1.Отворете леко капака (1).

1. Закрепете улея на долния съд (2).
2. Затворете бавно капака (3).

Водачът на кабела се закрепва автоматично към пантата на капака.

Ремонт

3.1.Затворете леко капака (4).

1. Преместете улея назад и освободете пантата на капака (5).
2. Отворете капака (6).

1. Повторете стъпката от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Краката са идентични и местата им могат да се сменят.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Горният капак е отстранен. Горният капак е отстранен (напълно интегриран / интегриран).

4.14.1 Сваляне на долния панел

1.

Неправилно сваляне. Ако долният панел се отстрани отстрани и се свали, двете скоби могат да се счупят. Ако само една скоба е повредена, страната може да се смени, защото скобите са идентични. Под предната страна на уреда е добре да се постави нещо, за да се намали натоварването върху долния панел и неговите крака.

1. Натиснете водача на отвертката (1) и освободете заключването, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете краката в посока напред (1).

4.14.2 Монтаж на долния панел

1. Поставете краката на местата им.
2. Закрепете долния панел отгоре (1) и го натиснете надолу, докато чуете щракване (2).

Корекция

4.15 Смяна на цокълния панел

Цокълният панел се намира долу отпред.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Предният капак (по избор) е свален. Външният люк е свален. Външният люк е свален (напълно интегриран / интегриран). Долният панел е свален (по избор). →314

4.15.1 Сваляне на цокълния панел

1. Отстранете двата винта (1).

1. Отворете заключващите езичета (2).
2. Наклонете внимателно цокълния панел напред (1).

4.

В зависимост от моделната серия, щепселът на EmotionLight е все още свързан в долната част.

Отключете щепсела чрез заключващия механизъм и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на цокълния панел

Монтирайте цокълния панел в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира отпред на уреда, в долната част.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел на мебелта е отстранен (по избор). Външният люк е отстранен. Долният панел е отстранен (по избор), →314 Цокълният панел е отстранен. →315

4.16.1 Премахване на преливния клапан

Внимание

Когато дренажният маркуч се отстрани, останалата вода може да изтече. Изпразнете водата в съд или я отстранете от дъното с помощта на спринцовка.

1. Издърпайте лоста нагоре от заключващия механизъм в горната част (1, 2).

1. Освободете заключващата част отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Освободете внимателно металната скоба (2).

Ремонт

1. Извадете преливната тръба.

4.16.2 Монтаж на преливната тръба

Опасност от материални щети при неправилен монтаж на преливната тръба! Поставете преливната тръба правилно с помощта на водача върху дъното. Щракнете преливната тръба отгоре правилно на място.

1. Поставете преливната тръба (1).
2. Преместете преливната тръба към уплътнението (2).
3. Натиснете преливната тръба към водача на уплътнението (3).
4. Внимателно поставете преливната тръба на място (4).
5. Закрепете преливната тръба, като я щракнете на място (5).

Корекция

1. Проверете монтажа отляво и отдясно. 3. Проверете закрепването.

1. Щракнете металните скоби отляво и отдясно на ръба.

Корекция

4.17 Смяна на вътрешния капак

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешния капак

1. Отстранете винтовете (1).
2. Отстранете вътрешния капак, като го повдигнете нагоре (2).

4.17.2 Монтаж на вътрешния капак

1. Обърнете уплътнението на капака напред.
2. Преместете вътрешния капак зад уплътнението на капака.
3. Затворете вътрешния капак.
4. Обърнете уплътнението на капака нагоре. Крайните части се поставят под налягане.
5. Преместете уплътнението на капака нагоре.
6. Закрепете пантата на капака с винтовете.
7. Поставете вътрешния капак върху пантата на капака.
8. Закрепете вътрешния капак с винтовете.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. Страничният панел е отстранен. →307 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. →311 Пружините на вратата са закрепени. →312 Долният панел е отстранен. →314 Цокълът е отстранен. →315 Каналът за преливане е отстранен. →316

4.18.1 Отстраняване на пантата на вратата

1. 1. Разхлабете закрепващите винтове (1). 2. Издърпайте пантата на вратата напред (2).

1. Откачете заземителния проводник от пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата в уреда (1).
2. Натиснете дръжката надолу (2), докато се заключи в уреда.

2.

Липсващото заземяване може да доведе до наелектризиране на вратата.

Създайте заземяване.

Ремонт

4.19 Смяна на уплътнението на (долната) врата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Външната врата е отстранена. Цокълът е отстранен. → 315 Долният панел е отстранен (по избор). → 314 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на снопа кабели в долния десен ъгъл е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса от долното уплътнение на вратата (1,2).

1. Откачете преливния канал.

1. Повдигнете преливния улей.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Закрепете уплътнението с тапите отляво и отдясно към водача на уплътнението заедно с уплътнението на вратата.

1. Поставете уплътнението на вратата с крайната част в ключалката.
2. Закрепете уплътнението на вратата с два монтажни клипса.

Ремонт

4.20 Смяна на уплътнението на (горната) врата

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

• Отстранете уплътнението на вратата от вътрешната страна.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже на правилната дължина преди монтажа. Правилната дължина е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че профилът на уплътнението е в правилната позиция за монтаж.

1. Бялата точка трябва да е на същото ниво като лентата на уплътнението.

4

Ъглите на уплътнението не трябва да са набръчкани или разтегнати. Уплътнението се срязва диагонално, така че да се стеснява към дъното на съда отпред.

Поставете края на уплътнението точно в предната част, под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно монтирано уплътнение на капака:

Корекция

4.21 Смяна на частта EmotionLight

EmotionLight се намира в зоната на външната страна на резервоара за изплакване, отпред горе.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Има свободен достъп до машината. Работната повърхност е отстранена (по избор). Десният страничен панел е отстранен (по избор).→307

4.21.1 Отстраняване на частта EmotionLight

1. Отстранете закрепващия елемент отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединителя (долу вдясно отпред на уреда).
3. Извадете електрическия проводник от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на частта EmotionLight

1. Поставете държача върху тялото на контейнера за изплакване (1).

Ремонт

1. Заключете фиксатора (2).

3.

ВНИМАНИЕ

Неправилен монтаж!

Повреда на кабела в областта на пантата на вратата.

• Поставете кабела в областта на пантата на вратата (между пантата и контейнера за изплакване), така че движещите се части да не могат да го повредят.

Поставете кабела от дясната страна надолу.

Ремонт

Фигура 3: Плосък кабел 4. Свържете щепсела към контакта.

Ремонт

4.22 Смяна на модула TimeLight

Сменяйте TimeLight само като цялостен модул. Модулът TimeLight е закрепен зад предния панел.

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Долният панел е отстранен.314 Цокълът е отстранен и обърнат.315

4.22.1 Отстраняване на модула TimeLight

1. Огънете леко заключващите части (1) навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Монтаж на модула TimeLight

1. Огънете заключващите части (1) обратно.

1. Натиснете модула TimeLight във водача (2).
2. Извършете електрическото свързване

Ремонт

4.23 Смяна на модула Gap Illumination

Изискване:

Машината е изключена от захранването. Машината е изключена от водоснабдяването. Външният капак е демонтиран. Контролният панел е отстранен.

4.23.1 Отстраняване на модула Gap Illumination

1. Разхлабете закрепването (1).
2. Извадете електрическата връзка от управляващия модул (2).

2.1. Отстранете закрепването отзад (1).

1. Извадете оптичното влакно (2).

Ремонт

3.1. Отстранете закрепването (1).

1. Повдигнете PCB заедно с държача и го извадете от корпуса на управляващия модул (2).

4.23.2 Монтаж на модула Gap Illumination

1. Поставете държача на PCB в корпуса на управляващия модул.

1. Завъртете го, докато чуете „щрак“.

1. Поставете оптичното влакно и го завъртете, докато чуете „щрак“.

1. Свържете проводника към управляващия модул

Съвети за ремонт - Съдомиялна машина

1 Относно този документ 333

1.1 Важна информация 333

1.1.1 Цел 333 1.2 Обяснение на символите 333 1.2.1 Ниво на риск 333 1.2.2 Символи за опасност 333 1.2.3 Структура на предупрежденията 334 1.2.4 Общи символи 334

335

2.1 Общи указания за безопасност 335

2.1.1 Всички домакински уреди 335

Инструменти и помощни средства. 336

Ремонт 337

4.1 Смяна на работния плот 337

4.1.1 Демонтиране на работния плот 337 4.1.2 Монтиране на работния плот 337

4.2 Монтиране на системата за кошници 338

4.2.1 Монтиране на водача за таблета за модели 86 см 338 4.2.2 Монтиране на поставката за чаши 338 4.2.3 Монтиране на вложката за готвене на пара 339

4.3 Смяна на чекмеджето Vario 340

4.3.1 Демонтиране на чекмеджето Vario 340 4.3.2 Монтиране на чекмеджето Vario 341

4.4 Смяна на разпръскващите рамена 342

4.4.1 Отстраняване на разпръскващо рамо 342 4.4.2 Монтиране на разпръскващото рамо 342

4.5 Смяна на филтрите 343

4.5.1 Отстраняване на филтър 343 4.5.2 Монтиране на филтрите 343

4.6 Монтиране на главата за пръскане за плот за готвене 344

4.7 Смяна на захранващия кабел 345

4.7.1 Изключване на свързващия кабел 345 4.7.2 Свързване на свързващия кабел 345

4.8 Смяна на капака на препарата 346

4.8.1 Демонтаж на капака на препарата 346 4.8.2 Поставяне на пружината 346 4.8.3 Монтиране на капака на препарата 346

4.9 Смяна на капака на помпата за отпадни води 347

4.9.1 Отстраняване на капака на помпата за отпадни води 347 4.9.2 Монтиране на капака на помпата за отпадни води 347

4.10 Смяна на страничната стена 348

4.10.1 Демонтаж на страничната стена 348 4.10.2 Монтиране на страничната стена 349

4.11 Смяна на предната врата 350

4.11.1 Отстраняване на предната врата 350 4.11.2 Монтиране на предната врата 350

4.12 Смяна на командния панел 352

4.12.1 Отстраняване на командния панел 352 4.12.2 Монтиране на командния панел 352

4.13 Закрепване на пружините на вратата 353

4.14 Смяна на цокълната лайстна 355

4.14.1 Демонтиране на цокълната лайстна 355 4.14.2 Монтиране на цокълната лайстна 355

4.15 Смяна на цокълния лист 356

4.15.1 Демонтиране на цокълния лист 356 4.15.2 Монтиране на цокълния лист 356

4.16 Смяна на преливния канал 357

4.16.1 Отстраняване на преливния канал 357 4.16.2 Монтиране на преливния канал 358

4.17 Смяна на вътрешната врата 360

4.17.1 Отстраняване на вътрешната врата 360 4.17.2 Монтиране на вътрешната врата 360

4.18 Смяна на пантата на вратата 361

4.18.1 Отстраняване на пантата на вратата 361 4.18.2 Монтиране на пантата на вратата 361

4.19 Смяна на уплътнението на вратата (долно) 363

4.19.1 Отстраняване на уплътнението на вратата 363 4.19.2 Монтиране на уплътнението на вратата 364

4.20 Смяна на уплътнението на вратата (горно) 365

4.20.1 Отстраняване на уплътнението на вратата 365 4.20.2 Монтиране на уплътнението на вратата 365

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 366

4.21.1 Демонтиране на Emotion Light 366 4.21.2 Монтиране на Emotion Light 366

4.22 Смяна на TimeLight 369

4.22.1 Демонтиране на Time Light 369 4.22.2 Монтиране на TimeLight 369

4.23 Подмяна на Gap illumination 370

4.23.1 Отстраняване на Gap illumination 370 4.23.2 Монтиране на Gap illumination 371

Относно този документ

1.1 Важна информация

1.1.1 Цел

Следващите съвети за ремонт имат за цел да позволят на потребителя сам да ремонтира уреда, в съответствие с регламента за екопроектиране (в сила от 03/2021).

Те съдържат информация за подмяната на определени резервни части, включително предупреждения.

При въпроси, моля, свържете се с нашия сервиз за следпродажбено обслужване. Нашата отговорност за щети е обвързана със спазването на съветите за ремонт.

1.2 Обяснение на символите

1.2.1 Нива на риск

Нивата на риск се състоят от символ и предупредителен термин. Предупредителният термин характеризира тежестта на опасността.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Таблица 1: Нива на риск

1.2.2 Символи за опасност

Символите за опасност са образни изображения, които информират за естеството на опасността.

Този документ използва следните символи за опасност:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

Относно този документ

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Таблица 2: Символи за опасност

1.2.3 Структура на предупредителните указания

Предупредителните указания в този документ имат еднакъв вид и еднаква структура.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour éviter le danger.

Следният пример показва предупредително указание, предупреждаващо за риск от токов удар. Мярката за избягване на опасността е посочена.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Общи символи

Този документ използва следните общи символи:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vente
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
	Caractérisation d'un résultat
Start	Caractérisation d'une touche ou surface de commande
[00123456]	Caractérisation d'une référence de piece
Statut	Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички електродомакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Изключете уреда от мрежата поне 60 секунди преди започване на ремонта.
• След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Опасност от порязвания върху остри ръбове!

Носете защитни ръкавици.

Опасност от счупване по време на ремонт, поддръжка, отстраняване на неизправности и сервизно обслужване поради тежки и подвижни компоненти.

• Носете защитни обувки.
• Осигурете тежките компоненти срещу риск от падане.
• Не залепвайте частите на шасито върху подвижните компоненти.

Риск, свързан с безопасността / функцията на уреда!

Използвайте само оригинални резервни части.

Риск от повреда на компоненти, чувствителни към електростатични разряди!

• Не докосвайте модулите, нито техните връзки и проводящи пътеки.

Инструменти и помощни средства

Désignation Détails Images
Tournevis Torx T20 avec perçage [00340764]	100 mm , pour les vis avec la tige de sécurité
Tournevis Torx T15	Longueur 80 mm
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm
Pince à becs plats [00340871]	Longueur 200 mm, droit

Ремонт

4.1 Смяна на работния плот

Предпоставки:

Уредът не е под напрежение. Уредът е изваден от вградения корпус.

4.1.1 Демонтаж на работния плот

1. Отстранете двата задни винта (1) (по избор).
2. Натиснете нагоре двата лоста за заключване под работния плот (2).

1. Повдигнете леко работния плот отпред (3).
2. Бутнете работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтаж на работния плот

1. Поставете работния плот върху ограничителите с опорните издатъци (1).

1. Бутнете работния плот напред (2).
2. Натиснете работния плот напред и надолу, докато двата заключващи лоста се фиксират с щракане (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на системата за кошница

Предпоставки:

Концентратната кошница е извадена от уреда.

4.2.1 Монтиране на водача за таблета за модели 86 cm

Необходими инструменти:

Водач за таблета [00614935] Стойка за чаши [00618565] 1. Монтирайте водача за таблета наклонено отпред на кошницата. 2. Центрирайте и закрепете водача за таблета.

4.2.2 Монтиране на стойката за чаши

Необходими инструменти:

Водач за таблета [00614935] Стойка за чаши [00618565]

При миене на чаши можете да отворите стойката за чаши. Този допълнителен наклон намалява риска от натрупване на вода върху дъното на чашата. При големи чаши се препоръчва да използвате скобата на стойките за чаши. При горни кошници с допълнителни пластмасови части, те трябва да бъдат обработени отново.

1. Отстранете пластмасовите части.

1. Закрепете скобата на стойката за чаши.

1. Отворете скобата на рафта за чаши.

Ремонт

1. Приберете съда.

4.2.3 Монтиране на вложката за готвене на пара

Необходими инструменти:

Водещ за рафт [00614935] Рафт за чаши [00618565]

• Застопорете вложката за готвене на пара с краищата под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето Vario

4.3.1 Демонтаж на чекмеджето Vario

1. Огънете крачетата на дръжката навътре.

1. Извадете дръжката отгоре.
2. Избутайте страничните пластмасови вложки навън и ги извадете от рамката отгоре.

Ремонт

1. Огънете водещите уши внимателно навън.

1. Отстранете сгъваемите пръти от ушите.
2. Бутнете металната рамка напред, за да я освободите от закрепванията.

1. Бутнете металната рамка назад, за да я извадите от водача.

4.3.2 Монтиране на чекмеджето Vario

Монтажът се извършва в обратен хронологичен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващо рамо

1. Развийте горното разпръскващо рамо (1), след което го издърпайте надолу, за да го освободите (2).

1. Свалете долното разпръскващо рамо, като го натиснете надолу.

4.4.2 Монтиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. Разпръскващото рамо ще щракне на място.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтър

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтриращата система (2).

Уверете се, че в уреда не попадат чужди тела.

1. Натиснете надолу микрофилтъра, за да го извадите.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтриращата система.

Уверете се, че заключващите езичета на грубия филтър са захванати.

1. Поставете филтриращата система в уреда и завъртете грубия филтър по

посока на часовниковата стрелка.

Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтиране на главата за пръскане за плот

1. Отстранете горната кошница.
2. Поставете главата за пръскане за плот в държача (1) и я завъртете надясно (2).

Главата за пръскане за плот щрака на място.

Ремонт

4.7 Смяна на захранващия кабел

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Уредът е свободно достъпен.

4.7.1 Изключване на свързващия кабел

• Преместете внимателно свързващия кабел нагоре и надолу и го издърпайте от гнездото.

4.7.2 Свързване на свързващия кабел

ВНИМАНИЕ!

Прегряване на захранващия кабел!

Опасност от пожар

• Включете захранващия кабел, докато чуете щракване.

Свържете свързващия кабел към гнездото, докато конекторът се фиксира с щракане.

Ремонт

4.8 Смяна на капака на препарата

Тънка отвертка може да се използва като лост.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Вратата е отворена. Капакът на препарата е отворен.

4.8.1 Демонтиране на капака на препарата

1. Натиснете капака на препарата с 5 mm.
2. Повдигнете капака на препарата, разположен в долната част на водещите релси, и го задръжте в долната част на водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете пружината с дългия край в отвора за закрепване на дозатора (1).

1. Поставете пружината с късия край в отвора за закрепване на капака на препарата (2).
2. Поставете капака на дозатора (3).

4.8.3 Монтиране на капака на препарата

1. Монтирайте капака на препарата 5 мм преди напълно отворената позиция от едната страна в направляващите релси. Натиснете леко противоположната страна в направляващите релси.
2. Проверете функцията на капака на препарата.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставки:

Кошницата е извадена. Филтрите са извадени.

4.9.1 Сваляне на капака на помпата за отпадни води

1. Изпразнете остатъчната вода.

При необходимост използвайте гъба.

1. Натиснете капака на помпата с лъжица и го хванете за напречната греда.

1. Повдигнете капака на помпата навътре под ъгъл и го задръжте.

4.9.2 Монтиране на капака на помпата за отпадни води

Поставете капака на помпата (1) и натиснете върху него (2).

Капакът на помпата щраква.

Ремонт

4.10 Смяна на страничната стена

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровода. Уредът е свободно достъпен. Свободно стоящ уред: работният плот е демонтиран.

4.10.1 Демонтиране на страничната стена

1. Отстранете винтовете на дясната странична стена (1).

Фиг. 1: Напълно вграден

1. Наклонете страничната стена в горната част навън (2).
2. Свалете страничната стена и я извадете от задния панел (3).

Ремонт

4.10.2 Монтиране на страничната стена

1. Закачете страничната стена в задния панел (1).

Фиг. 2: Напълно вграден

1. Притиснете страничната стена към уреда (2).
2. Закрепете страничната стена с винтове (3).

Ремонт

4.11 Смяна на предния панел

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водопровод.

4.11.1 Сваляне на предния панел

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата, като я подпрете от едната страна.

Отстранете двата винта.

4.11.2 Монтиране на панела

Ремонт

Изисквания:

Изолационната част е поставена правилно и закрепена от вътрешната страна на предния панел. Пантите са вкарани в предния панел. 1. Затворете вътрешната врата, без да я затръшвате. 2. Натиснете предния панел нагоре под командния панел (1).

1. Притиснете и задръжте предния панел към вътрешната врата (2).

4.

Осигурете страната на вратата с една ръка.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете предната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на командния панел

Ако командният модул е дефектен, целият команден панел трябва да бъде заменен.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Предната врата е демонтирана. Смяна на предната врата (с интегриран/интегриран панел)

4.12.1 Сваляне на командния панел

1. Разкачете електрическите връзки на командния панел и сондата за липса на течност за изплакване (1,2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете командния панел, за да не падне (го задръжте).
4. Отстранете шестте винта.

1. Отстранете командния панел.

4.12.2 Монтаж на командния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен хронологичен ред.

Ремонт

4.13 Закрепете пружините на вратата

1. Отстранете капака на кабелния водач.

2.1. Отворете леко вратата (1)

1. Поставете в вдлъбнатината на перваза (2).
2. Затворете внимателно вратата (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете вдлъбнатината назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете стъпките от другата страна на уреда.

Ремонт

4.14 Смяна на цокълната лайстна

Крачетата са еднакви и могат да се разменят.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Предната врата е демонтирана. Смяна на предната врата (вградена/интегрирана)

4.14.1 Демонтиране на цокълната лайстна

1.

Неправилен демонтаж

Ако цокълната лайстна се разхлаби отстрани и се издърпа, двата държателя могат да се счупят. Ако е повреден само един държател, страната може да се смени, тъй като двата държателя са еднакви. Препоръчително е да поставите крак под предната част на уреда, за да разтоварите цокъла.

1. Поставете отвертка в водачите (1) и разхлабете закрепването отдолу.

1. Извадете лайстната отгоре.
2. Отстранете краката отпред (1).

4.14.2 Монтиране на цокъла

1. Поставете краката.
2. Поставете цокъла отгоре (1) и натиснете надолу, докато чуете фиксиране (2).

Ремонт

4.15 Смяна на цокъла

Цокълът се намира в долната част на фасадата.

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Фасадата на мебелта (по избор) е демонтирана. Вратата на фасадата е демонтирана. Смяна на вратата на фасадата (напълно вградена/вградена). Цокълът е демонтиран (по избор).

4.15.1 Демонтиране на цокъла

1. Отстранете двата винта (1).

1. Отстранете елементите за закрепване (2).
2. Наклонете внимателно цокъла напред (1).

4.

В зависимост от модела, съединителите са закрепени към EmotionLight в основата.

Отключете конектора от издатината и го издърпайте отзад (2 - по избор).

4.15.2 Монтиране на основния лист

Монтирайте основния лист в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира отпред на уреда.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровода. Панелът на шкафа е свален (по избор). Предната врата е свалена. Первазът е свален (по избор). → 355 Плочата на основната връзка е свалена. 356

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажния маркуч може да изтече остатъчна вода.
• Съберете водата или я изсмучете от дъното на съда със спринцовка.
• Повдигнете горното закрепване (1, 2).

1. Отстранете горния елемент за закрепване.

1. Поставете отвертка под металната скоба (1).
2. Внимателно отстранете металната скоба (2).

Ремонт

1. Повдигнете канала за преливане.

4.16.2 Монтиране на канала за преливане

Щети от вода поради неправилно инсталиране на канала за преливане! Поставете правилно канала за преливане отдолу в направляващата на цокъла. Затегнете правилно канала за преливане отгоре.

1. Поставете канала за преливане (1).
2. Преместете канала за преливане в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Поставете внимателно преливния канал (4).
5. Щракнете преливния канал на място (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Уверете се, че всичко е поставено здраво на мястото си.

1. Щракнете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата, като я повдигнете (2).

1. Завийте пантите на вратата.
2. Поставете вътрешната врата върху пантите на вратата.
3. Завийте вътрешната врата.

4.17.2 Монтиране на вътрешната врата

1. Преместете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Преместете уплътнението на вратата нагоре. Страничните части са насочени нагоре.
5. Повдигнете пантата на вратата.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Уредът е свободно достъпен. Страничният панел е отстранен. →348 Фасадната врата е отстранена. Вътрешната врата е отстранена. Командният панел е отстранен. →352 Пружините на вратата са фиксирани. →353 Первазът е отстранен. →355 Плочата на основната връзка е отстранена. →356 Каналът за преливане е отстранен. →357

4.18.1 Отстраняване на пантата на вратата

1. Освободете фиксиращата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Откачете заземителния проводник от пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Опасност от токов удар поради части под напрежение!

Опасност от токов удар при неправилен ремонт

• Електрическите части трябва да се ремонтират от квалифицирани техници. След ремонта извършете тест за безопасност съгласно VDE 0701 или съответните национални разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Спуснете пантата (2), докато се захване за уреда.

2.

Липсата на заземяващ проводник може да доведе до натрупване на мрежовия потенциал върху вратата.

Създайте заземителната връзка.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Предната врата е отворена. Основната конзола е отстранена. → 356 Первазът е отстранен (по избор). → 355 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

2. Откачете преливния канал.

1. Повдигнете преливния улей, за да го отстраните.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на затварящата релса с уплътнението на вратата.

1. Поставете уплътнението на вратата със затварящия клапан във вътрешната врата.
2. Обездвижете уплътнението на вратата с две скоби за задържане.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете долното уплътнение на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде скъсено до правилната дължина преди монтажа. Тази дължина е 1750mm за уреди с височина 81 cm и 1850mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че затварящият профил е в монтажно положение.

1. Бялата точка трябва да е подравнена с уплътнителната лайстна.

4

Уплътнението не трябва да е нагънато или разтегнато в ъглите. Уплътнението се срязва диагонално в краищата и спира в долната част на шахтата отпред.

Позиционирайте края на уплътнението директно отпред под вътрешната врата. Уплътнението трябва да бъде позиционирано срещу стената на шахтата възможно най-далеч.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира от външната страна, в горната предна част на съда.

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водопровод. Уредът е свободно достъпен. Работният плот е демонтиран (по избор). Страничната стена отдясно е демонтирана (по избор). → 348

4.21.1 Демонтиране на Emotion Light

1. Освободете фиксиращия зъб (1).

1. Извадете гнездото отгоре (2).
2. Извадете щепсела от съединителя (отпред на уреда, долу вдясно).
3. Извадете електрическата връзка от модула на захранването.

1. Извадете Emotion Light от уреда.

4.21.2 Монтиране на Emotion Light

1. Монтирайте втулката в рамката на ваната (1).

Ремонт

2. Щракнете издатината (2).

3.

ВНИМАНИЕ!

Неправилен монтаж.

Риск от повреда на кабела в областта на пантата на вратата.

• Поставете кабела в областта на пантата на вратата (между ваната и пантата), така че да не бъде повреден от подвижните части.

Поставете кабела в долната дясна част.

Ремонт

Фиг. 3: Плосък кабел 4. Поставете конектора.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цяло. Модулът TimeLight е закрепен отзад на ламарината на основата.

Изисквания:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Лентата на основата е свалена. → 355 Ламарината на основата е свалена и обърната. 356

4.22.1 Демонтиране на Time Light

1. Огънете леко крепежните елементи (1) навън.

2. Извадете модула TimeLight от водача му отгоре (2).

4.22.2 Монтиране на TimeLight

1. Изправете крепежните елементи (1).

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на Gap illumination

Предпоставки:

Уредът не е под напрежение. Уредът не е свързан към водоснабдяване. Външната врата е демонтирана. Командният панел е свален.

4.23.1 Отстраняване на Gap illumination

1. Разхлабете закрепването (1).
2. Отстранете електрическото свързване на командния модул (2).

1. Освободете фиксиращата кука на ръба (1).
2. Отстранете осветителното влакно (2).

Ремонт

3.1. Освободете фиксиращата кука (1).

1. Повдигнете платката с опората и я извадете от рамката на командния модул (2).

4.23.2 Монтиране на Gap illumination

1. Поставете опората на платката в рамката на командния модул.

1. Затегнете до щракване.

1. Поставете осветителното влакно и го затегнете до щракване.

1. Свържете кабела към командния модул.

Указания за ремонт - съдомиялна машина

1.1 Важни указания: 374 1.1.1 Предназначение 374 1.2 Легенда на символите 374 1.2.1 Степени на опасност 374 1.2.2 Символи за опасност 374 1.2.3 Структура на предупрежденията 375 1.2.4 Общи символи 375

Безопасност 376

2.1 Общи указания за безопасност 376 2.1.1 Всички домакински уреди 376

Инструменти и помощни средства 377

Ремонт 378

4.1 Смяна на работния плот 378

4.1.1 Демонтаж на работния плот 378

4.1.2 Монтаж на работния плот 378

4.2 Монтаж на системата за кошници 379

4.2.1 Монтаж на улей за съдове за модели с ширина 86 см 379

4.2.2 Монтаж на държател за чаши 379

4.2.3 Монтаж на вложка за готвене на пара 380

4.3 Смяна на VarioSchublade 381

4.3.1 Демонтаж на VarioSchublade 381 4.3.2 Монтаж на VarioSchublade 382 4.4 Смяна на разпръскващите рамена 383 4.4.1 Демонтаж на разпръскващото рамо 383 4.4.2 Монтаж на разпръскващото рамо 383

4.5 Смяна на филтрите 384

4.5.1 Демонтаж на ситата 384 4.5.2 Монтаж на ситата 384

4.6 Монтаж на пръскачката за тава за печене 385 4.7 Смяна на захранващия кабел 386 4.7.1 Изключване на захранващия кабел 386 4.7.2 Включване на захранващия кабел 386

4.8 Смяна на капака на почистващия препарат 387

4.8.1 Демонтаж на капака на почистващия препарат 387 4.8.2 Поставяне на пружината 387 4.8.3 Монтаж на капака на почистващия препарат 387

4.9 Смяна на капака на помпата за отпадни води 388

4.9.1 Демонтаж на капака на помпата за отпадни води 388 4.9.2 Монтаж на капака на помпата за отпадни води 388

4.10 Смяна на страничната стена 389

4.10.1 Демонтаж на страничната стена 389 4.10.2 Монтаж на страничната стена 390

4.11 Смяна на външната врата 391

4.11.1 Демонтаж на външната врата 391 4.11.2 Монтаж на външната врата 391

4.12 Смяна на контролния панел 393

4.12.1 Демонтаж на контролния панел 393 4.12.2 Монтаж на контролния панел 393

4.13 Монтаж на пружините на вратата 394 4.14 Смяна на цокъла 396

4.14.1 Демонтаж на цокъла 396 4.14.2 Монтаж на цокъла 396

4.15 Смяна на цокълния лист 397

4.15.1 Демонтаж на основната плоча 397 4.15.2 Монтаж на основната плоча 397

4.16 Смяна на преливния канал 398

4.16.1 Отстраняване на преливния канал 398 4.16.2 Монтаж на преливния канал 399

4.17 Смяна на вътрешната врата 401

4.17.1 Демонтаж на вътрешната врата 401 4.17.2 Монтаж на вътрешната врата 401

4.18 Смяна на пантата на вратата 402

4.18.1 Демонтаж на пантата на вратата 402 4.18.2 Монтаж на пантата на вратата 402

4.19 Смяна на уплътнението на вратата (долно) 404

4.19.1 Демонтаж на уплътнението на вратата 404 4.19.2 Монтаж на уплътнението на вратата 405

4.20 Смяна на уплътнението на вратата (горно) 406

4.20.1 Демонтаж на уплътнението на вратата 406 4.20.2 Монтаж на уплътнението на вратата 406

4.21 Смяна на EmotionLight 407

4.21.1 Демонтаж на EmotionLight 407 4.21.2 Монтаж на EmotionLight 407

4.22 Смяна на TimeLight 410

4.22.1 Демонтаж на TimeLight 410 4.22.2 Монтаж на TimeLight 410

4.23 Смяна на Gap illumination 411

4.23.1 Демонтаж на Gap Illumination 411 4.23.2 Монтаж на Gap Illumination 412

Относно този документ

1.1 Важни бележки:

1.1.1 Предназначение

Тези инструкции за ремонт са предназначени да подпомогнат клиента при самостоятелен ремонт на уреда съгласно съответната директива за екопроектиране (от 03/2021). Те съдържат информация за подмяна на определени резервни части, както и предупреждения и указания за опасност.

При съмнения, моля, свържете се с нашата служба за обслужване на клиенти. При неправилно спазване на инструкциите за ремонт, отговорността за щети е изключена.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Степените на опасност се състоят от символ и сигнална дума. Сигналната дума обозначава тежестта на опасността.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaenen führen.

Таблица 1: Степени на опасност

1.2.2 Символи за опасност

Символите за опасност са образни изображения, които дават указание за вида на опасността.

В този документ се използват следните символи за опасност:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Към този документ

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Таблица 2: Опасни символи

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат еднакъв вид и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици при неспазване на опасността / предупреждението.

Мерки и забрани за избягване на опасността.

Следващият пример показва предупреждение, което предупреждава за опасност от токов удар от части под напрежение. Мярката за избягване на опасността е посочена.

Опасност от токов удар от части под напрежение!

Смърт от токов удар

Изключете устройството от мрежата поне 60 секунди преди началото на ремонта.

Изключете от мрежата.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Allg. Symbol Bedeutung
1	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Ако електрическите компоненти се ремонтират неправилно, съществува опасност от токов удар! Изключете уреда от мрежата поне 60 секунди преди започване на работа. След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или местните разпоредби.

Опасност от нараняване с остри ръбове!

Носете защитни ръкавици.

Опасност от притискане по време на ремонт, поддръжка, отстраняване на неизправности и

сервизни работи поради тежки движещи се части

Носете защитни ръкавици. Осигурете тежките части срещу падане. Не поставяйте части от тялото в движещи се части.

Опасност за безопасността/функцията на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на електростатично чувствителни компоненти (електростатични разряди)! - В никакъв случай не докосвайте модулите, включително техните връзки и печатни проводници.

Инструменти и помощни средства

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Ремонт

4.1 Смяна на работния плот

Условие:

Уредът е без напрежение. Уредът е освободен.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата лоста за фиксиране под работния плот в посока отворено (2).

1. Повдигнете леко работния плот отпред (3).
2. Преместете работния плот назад (4).
3. Свалете работния плот.

4.1.2 Монтаж на работния плот

1. Поставете работния плот отзад с водещите издатъци в водачите (1).

1. Преместете работния плот напред (2).
2. Натиснете работния плот отпред надолу, докато двата заключващи лоста щракнат audible (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошницата

Условие:

Съответната кошница е извадена от уреда.

4.2.1 Монтиране на поставка за чаши за 86 см модели

Специални помощни средства:

Поставка за чаши [00614935] Държател за чаши [00618565]

1. Поставете поставката за чаши наклонено отпред на кошницата.
2. Центрирайте поставката за чаши и я щракнете на място.

4.2.2 Монтиране на държателя за чаши

Специални помощни средства:

Поставка за чаши [00614935] Държател за чаши [00618565]

При миене на чаши, клипсът за чаши може да се сгъне нагоре. Допълнителният наклон намалява натрупването на вода върху дъното на чашите. При високи чаши се препоръчва клипсът за чаши да се сгъне плоско. При горни кошници с допълнителни пластмасови части, те трябва да се отстранят предварително.

1. Отстранете пластмасовите части.

1. Поставете скобата за поставка за чаши.

1. Отворете скобата за поставка за чаши.

Ремонт

1. Поставете съдовете в съдомиялната.

4.2.3 Монтаж на вложката за готвене на пара

Специални помощни средства:

Табла за оттичане [00614935] Държател за поставка за чаши [00618565]

Поставете вложката за готвене на пара с крайните части под кошницата.

Ремонт

4.3 Смяна на VarioSchublade

1. Огънете ламелите на дръжката навътре.

4.3.1 Демонтаж на VarioSchublade

1. Издърпайте дръжката нагоре.
2. Натиснете страничните пластмасови вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водещите уши навън.

1. Издърпайте сгъваемите шипове от ушите.
2. Избутайте металната рамка отпред от държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтиране на VarioSchublade

Монтажът се извършва в обратен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Демонтаж на спринклерното рамо

1. Развийте горното спринклерно рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долния спрей рамото надолу, за да го отстраните.

4.4.2 Монтаж на спрей рамото

1. Поставете долното спрей рамо. То трябва да щракне с чуваем звук.
2. Поставете горното спрей рамо и го затегнете с винтове.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтрите

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Внимавайте да не попаднат чужди предмети в помпения съд.

1. Издърпайте микрофилтъра надолу.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксиращите издатъци на грубия филтър са захванати.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са срещуположни.

Ремонт

4.6 Монтаж на спрей главата за тава за печене

1. Извадете горната кошница за съдове.
2. Поставете пръскачката за тава за печене в държача (1) и я завъртете надясно (2).

Пръскачката за тава за печене щрака чуто.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на свързващия кабел

• Внимателно движете щепсела на свързващия кабел нагоре и надолу и го издърпайте от мрежовата букса.

4.7.2 Свързване на свързващия кабел

ВНИМАНИЕ

Прегряване на захранващия кабел!

Опасност от пожар

Захранващият кабел трябва да се включи плътно, докато щракне.

• Поставете щепсела на свързващия кабел в мрежовата букса, докато щракне чуто.

Ремонт

4.8 Смяна на капака на почистващия препарат

Като лостов инструмент може да се използва тясна отвертка.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на почистващия препарат е отворен.

4.8.1 Демонтаж на капака на почистващия препарат

1. Приплъзнете капака на почистващия препарат с 5 mm.
2. Повдигнете капака на почистващия препарат от долната страна от водещите шини и го извадете от горната страна от водещите шини.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете пружината с дългия край в отвора за закрепване на дозатора (1).

1. Поставете пружината с късия край в отвора за закрепване на капака на почистващия препарат (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтаж на капака на почистващия препарат

1. Поставете капака на почистващия препарат на 5 mm преди напълно отворената позиция от едната страна във водещите шини. Натиснете противоположната страна с леко усилие във водещите шини.
2. Проверете функцията на капака на почистващия препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Условие:

Кошницата за съдове е отстранена. Филтрите са отстранени. → стр. 384

4.9.1 Демонтаж на капака на помпата за отпадни води

1. При необходимост изсипете водата. При необходимост използвайте гъба.
2. Извадете капака на помпата с помощта на лъжица и го хванете за моста.

1. Наклонете капака на помпата навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щрака чуваемо на място.

Ремонт

4.10 Смяна на страничната стена

Условие:

Уредът е без напрежение. Уредът е отделен от водоснабдяването. Уредът е свободно достъпен. При стационарен уред: работният плот е демонтиран. → стр. 378

4.10.1 Демонтиране на страничната стена

1. Отстранете винтовете на страничната стена (1).

Фиг. 1: Напълно вграден

1. Наклонете леко горната част на страничната стена навън (2).
2. Спуснете страничната стена и я извадете от дънния съд (3).

Ремонт

4.10.2 Монтиране на страничната стена

1. Поставете страничната стена в дънния съд (1).

Фиг. 2: Напълно вграден

1. Притиснете страничната стена към уреда (2).
2. Закрепете страничната стена с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условие:

Уредът е без напрежение. Уредът е изключен от водоснабдяването.

4.11.1 Демонтиране на външната врата

Отстранете винтовете, както е описано в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Подпрете вратата отстрани с една ръка.

Отстранете двата винта.

4.11.2 Монтиране на външната врата

Ремонт

Условие:

Изолационният флис е правилно позициониран и фиксиран от вътрешната страна на външната врата. Пантите са захванати към външната врата. 1. Затворете вътрешната врата, без да я застопорявате. 2. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4

Подпрете вратата отстрани с една ръка.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на командния панел

В случай на дефектен команден модул, целият команден панел трябва да се смени.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Смяна на външната врата (напълно вграден)

4.12.1 Демонтаж на командния панел

1. Изключете електрическите връзки към командния панел и сензора за липса на препарат за изплакване (1, 2).

1. Изключете заземителния проводник (3) (по избор). 3. Отворете вратата на уреда.
2. Осигурете командния панел срещу падане (задръжте го).
3. Отстранете шестте винта.

1. Свалете командния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен ред.

Ремонт

4.13 Монтаж на пружините на вратата

1. Отстранете капака на водача на въжето навън.

2.1. Отворете леко вратата (1).

1. Фиксирайте държача на въжената система в прореза на дъното (2). 3. Затворете бавно вратата (3).

Въжената система автоматично се захваща в пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете прореза назад и освободете пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на цокълната облицовка

Крачетата са идентични и могат да се сменят едно с друго.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Смяна на външната врата (напълно/частично вграден)

4.14.1 Демонтаж на цокълната облицовка

1

Неправилен демонтаж. Ако цокълната облицовка се разхлаби странично и се свали, е възможно двете държачи да се счупят. Ако само един държач е повреден, страната може да се смени, тъй като двата държача са еднакви. Препоръчително е отпред отстрани да се подложи нещо под уреда, за да се облекчат цокълната облицовка и крачетата.

1. С помощта на отвертка влезте в водачите (1) и отключете фиксатора надолу.

1. Свалете облицовката нагоре.
2. Извадете крачетата напред (1).

4.14.2 Монтаж на цокълната облицовка

1. Поставете крачетата.
2. Поставете цокълната облицовка отгоре (1) и натиснете надолу, докато щракне audible (2).

Ремонт

4.15 Смяна на цокълния лист

Цокълният лист се намира в долната част на предната страна.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Мебелната врата (по избор) е демонтирана. Външната врата е демонтирана. Смяна на външната врата (напълно вграден) Цокълната обшивка е демонтирана (по избор). → Страница 396

4.15.1 Демонтаж на цокълния лист

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно цокълния лист напред (1).

4.

В зависимост от модела, свързващият щекер за EmotionLight може да е все още закрепен към цокъла.

Освободете щекера от фиксиращата издатина и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на цокълния лист

• Монтирайте основната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната част на предната страна на уреда.

Условия:

Уредът е без напрежение. Уредът е отделен от водоснабдяването. Мебелната врата е демонтирана (по избор). Външната врата е свалена. Основният цокъл е свален (по избор). → стр. 396 Основната плоча е свалена. → стр. 397

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При сваляне на дренажния маркуч може да изтече остатъчна вода.
• Съберете водата или я отстранете с помощта на спринцовка от дъното на ваната.
• Освободете горната ключалка (1, 2).

1. Освободете горния заключващ елемент.

3.1. Под металната скоба поставете отвертка (1).

1. Внимателно разхлабете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Щети от вода поради неправилен монтаж на преливния канал! Поставете преливния канал правилно в водача на ваната. Застопорете преливния канал правилно.

1. Поставете преливния канал (1).
2. Поставете преливния канал в уплътнението (2).
3. Натиснете преливния канал в уплътнителния водач (3).
4. Поставете преливния канал изравнено (4).
5. Закрепете преливния канал (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете дали е стабилно.

1. Закрепете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Условие:

Уредът е без напрежение. Уредът е отделен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Пъхнете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Избутайте пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничната стена е отстранена. (виж стр. 389) Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. (виж стр. 393) Уплътненията на вратата са закрепени. (виж стр. 394) Цокълът е отстранен. (виж стр. 396) Дъното на цокъла е отстранено. (виж стр. 397) Преливният канал е отстранен. (виж стр. 398)

4.18.1 Демонтаж на пантата на вратата

1. Отворете фиксиращата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата на уреда (1).
2. Плъзнете пантата надолу (2), докато щракне на място в уреда.

2.

Липсващо заземяване може да доведе до наличие на мрежов потенциал на вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е свалена. Долният панел е свален. (вижте стр. 397) Долният цокъл е свален (по избор). (вижте стр. 396) Пружините на вратата са демонтирани. Контролният панел е свален. Държачът на кабелния сноп в долната дясна зона е свален.

4.19.1 Демонтаж на долното уплътнение на вратата

1. Отстранете двете скоби на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Отстранете преливния улей, като го повдигнете нагоре.

Ремонт

1. Свалете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно върху уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителните капачки във вътрешната врата.
2. Фиксирайте уплътнението на вратата с две държащи скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (отгоре)

Предпоставка:

Уредът е без напрежение. Уредът е отделен от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Издърпайте уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да се отреже до правилната дължина. Тя е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящо уплътнение на вратата.
2. Обърнете внимание на правилното монтажно положение на профила на уплътнението.

1. Белият знак трябва да е на височината на уплътнението.

4

Уплътнението не трябва да е нито вълнообразно, нито опънато в ъгловата зона. Уплътнението е скосено в краищата и се стеснява към дъното на съда.

Краят на уплътнението да се позиционира право напред под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна зона на миялния съд.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Плотът е демонтиран (по избор). Дясната странична стена е демонтирана (по избор). → стр. 389

4.21.1 Демонтаж на EmotionLight

1. Освободете задния зъб (1).

1. Извадете гнездото нагоре (2).
2. Издърпайте щепсела от съединителя (уредът отпред долу вдясно).
3. Електрическата връзка на силовия модул е отворена.

1. Извадете EmotionLight от уреда.

4.21.2 Монтиране на EmotionLight

1. Поставете гнездото в рамката на миялния съд (1).

Ремонт

2. Застопорете фиксиращия език (2).

3

ВНИМАНИЕ

Неправилен монтаж!

Повреда на кабела в областта на пантата на вратата.

Поставете кабела в областта на пантата на вратата (между пантата и миялния съд) така, че да не може да бъде повреден от подвижни части.

Поставете кабела от дясната страна отдолу.

Ремонт

Фиг. 3: Плосък кабел

1. Включете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цялостен модул. Модулът TimeLight е закрепен на гърба на цокълния лист.

Условия:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Цокълната обшивка е отстранена. (виж стр. 396) Цокълният лист е отстранен и обърнат. (виж стр. 397)

4.22.1 Демонтаж на TimeLight

1. Огънете фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете обратно фиксиращите елементи (1).

1. Поставете модула TimeLight във водача (2).
2. Свържете електрическия контакт.

Ремонт

4.23 Смяна на осветлението на процепа

Предпоставка:

Уредът е без напрежение. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Предният панел е отстранен.

4.23.1 Демонтаж на осветлението на процепа

1. Освободете фиксиращия елемент (1).
2. Отворете електрическата връзка на модула за управление (2).

2.1. Освободете задния фиксиращ зъб (1).

1. Отстранете светлинната лента (2).

Ремонт

3.1. Освободете фиксиращия зъб (1).

1. Загрейте PCB с държача и го отстранете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на PCB в рамката на модула за управление.

1. Затегнете с щракване.

1. Монтирайте световода и го затегнете с щракване.

1. Свържете кабела с командния модул.

1 Съдържание на това ръководство. 415

1.1 25 415 1.1.1 415 1.2 Обяснение на символите 415 1.2.1 Зони на опасност 415 1.2.2 415 1.2.3 Други предупреждения 416 1.2.4 Общи символи 416

Безопасност 417

2.1 Общи указания за безопасност 417 2.1.1 Указания за домакински уреди 417

Работа и помощни средства. 418

Обслужване 419

4.1 Монтаж на работния плот 419

4.1.1 Отстраняване на работния плот 419 4.1.2 Позициониране на работния плот 419

4.2 Позициониране на кабелната система 420

4.2.1 Позициониране на предния панел за модела 86 см... 420 4.2.2 Позициониране на задния панел 420 4.2.3 Позициониране на вътрешния сепаратор 421

4.3 Монтаж на VarioDrawer 422

4.3.1 Апаратни varioDrawer 422 4.3.2 Томпетни varioDrawer 423

4.4 Авикатаон на бъркачките укази 424

4.4.1 Агароеан на бъркачката указ 424 4.4.2 Томпетни на бъркачката указ 424

4.5 Авикатаон на фитри 425

4.5.1 Авикатаон на фитри 425 4.5.2 Томпетни 425

4.6 Томпетни на керамични указори за лапирване на унпоярос 426

4.7 Авикатаон на камиони рисато 427

4.7.1 Аноумеан на камиони рисато 427 4.7.2 Съвoен на камиони рисато 427

4.8 Авикатаон на калматиос атоppауанкоу 428

4.8.1 Агаиреон на каиуугос атоppуиткоу 428 4.8.2 Еигаууn еАгтnроиоу 428 4.8.3 Томпетни каиуитос атоppуанткоу 428

4.9 Авикатаон на каиуиатс аvтlае атореуw 429

4.9.1 Аqаiреоk каlуupатoc аvтlас атоvеpw 429 4.9.2 ТоТоВеmп КаUиТоС аvтlаС аТоvеpwV 429

4.10 Авикатаон на таеupикотаvеА 430

4.10.1 АqаiероТАеupкоU ТаvеА 430 4.10.2 ТоТОnВсТnОN ТАnЕupikou ТаvеА 431

4.11 Авикатаон на Еwерikns Iopas 432

4.11.1 Премахване на външна врата 432 4.11.2 Позициониране на външна врата 433

4.12 Демонтаж на дръжка 435

4.12.1 Премахване на дръжка 435 4.12.2 Позициониране на дръжка 435

4.13 Смяна на панти на врата 436

4.14 Демонтаж на ключалка 438

4.14.1 Премахване на ключалка 438 4.14.2 Позициониране на ключалка 438

4.15 Демонтаж на плоча на ключалка 439

4.15.1 Премахване на плоча на ключалка 439 4.15.2 Позициониране на плоча на ключалка 439

4.16 Демонтаж на цилиндър 440

4.16.1 Премахване на цилиндър 440 4.16.2 Позициониране на цилиндър 441

4.17 Демонтаж на вътрешна врата 443

4.17.1 Премахване на вътрешна врата 443 4.17.2 Позициониране на вътрешна врата 443

4.18 Демонтаж на предната врата 444

4.18.1 Премахване на предната врата 444 4.18.2 Позициониране на предната врата 444

4.19 Демонтаж на (рамка) на врата 446

4.19.1 Премахване на осветителното тяло 446 4.19.2 Монтиране на осветителното тяло 447

4.20 Смяна (замяна) на осветителното тяло 448

4.20.1 Премахване на осветителното тяло 448 4.20.2 Монтиране на осветителното тяло 448

Указания за проверка - Ръководство за поддръжка

4.21 Смяна на EmotionLight 449

4.21.1 Премахване на EmotionLight 449 4.21.2 Монтиране на EmotionLight 449

4.22 Смяна на TimeLight 452

4.22.1 Премахване на TimeLight 452 4.22.2 Монтиране на TimeLight 452

4.23 Смяна на Gap Illumination 453

4.23.1 Премахване на Gap Illumination 453 4.23.2 Монтиране на Gap Illumination 454

Относно този документ

1.1 Важна информация

1.1.1 Цел

Това ръководство трябва да се прочете преди проверката на осветителното тяло от собственика, съгласно действащите правила за екологичен дизайн (от 03/2021). Съдържа информация за смяна на отделни компоненти, съдържащи опасни вещества. При въпроси, свържете се с отдела за обслужване на клиенти на компанията. Носим отговорност за щети, причинени от неправилна проверка или смяна.

1.2 Обяснение на символите

1.2.1 Нива на риск

Предупрежденията за безопасност се състоят от сигнална дума и текст. Сигналната дума показва степента на опасност.

Eπιτέδο έροειδοποηης Σημαίασια
KINΔYNOΩ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα σθυγήσε σε θέναιτοῦ σε οβαβαούς τραμαπιαμός.
ΠΡΟΕΙΟΝΟΙΗΞH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέναιτοῦ σε οβαβαούς τραμαπιαμός.
ΠΡΟΣOXH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέρρούς τραμαπιαμός.
ΠΡΟΣOXHΙ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε ζλικές Κημίες της ἀδιοκτησίας.

Таблица 1: Нива на риск

1.2.2 Символи за опасност

Символите за опасност са графични изображения, които показват вида на опасността.

В този документ се използват следните символи за опасност:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοταιθικό μήνυμα
4	Κινδύνος από ηλεκτρίκή τάη
	Κινδύνος εκρηξης
	Κινδύνος κοψίματος

0 Относно този документ

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλίρης
	Κινδύνος ατό ταυτές εἰπίράνεις
	Κινδύνος ατό ιαχρό μαγνητικό πεδίο
	Κινδύνος ατό μη συίζουσα ακτινοβολία

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизиран текст.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици, ако пренебрегнете опасността/предупреждението.

Мерки и забрани за избягване на опасността.

Следният пример показва предупреждение, което предупреждава за електрически удар. Отнася се само за избягване на опасността.

KINADYNO

Кивунос на електронния ток, на електропоправки!

Опасно при поправки

Изключете тока от мрежата преди поправки.

Изчакайте 60 секунди преди да започнете поправките.

1.2.4 Общи символи

Следните общи символи се използват в документацията:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiaς εἰδικής συμβουλής (κειένου ἡ/και γραφικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειένου)
	Tautotoinon συνέαμου ἡκταβευτικόβιντεο
	Tautotoinon attapaiπητων εργαλείων
	Tautotoinon attapaiπητων προῦτθέσεων
if	Tautotoinon μiaς συνθήκης (αν ..., κατότιν...)
	Tautotoinon αποτελέματος
[Evapξη]Tautotoinon εύς πλήκτρου ἡκουμτίου
[00123456]Tautotoinon εύς κωδικό	ανταλλακτικό
Kataσταση Tautotoinon εμφανίσεμου κειένου/ παραθύρου (σην έθόνη τής συκεύης)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Опасности при употреба

Опасност от токов удар поради електропоправки

Работата по уреди с електрически части може да причини токов удар! Изключете уреда от мрежата поне 60 секунди преди да започнете работа. След поправката проверете безопасността съгласно VDE 0701 или разпоредбите на съответната страна.

Опасност от нараняване от остри ръбове

Носете предпазни ръкавици.

Ключови указания за инсталация, поддръжка, подмяна

Проблеми и риск от тежки и движещи се части

-Носете защитни обувки. Отстранете тежките части от пода. Не поставяйте ръце на уреда в движещи се части.

Риск за безопасността и работата на уреда

Използвайте само оригинални резервни части.

Риск от причиняване на повреда на чувствителни към електростатичен разряд (ESD) части!

Не докосвайте контактите или клемите на електрическите връзки на платките.

Инструменти и помощни средства

Övokaşa ΕλΠΤΟβερες Eikόνες
Καταβίδι Torx T20 με τρύτα [00340764]	100 mm, για βίδες με κοπίλα
Καταβίδι Torx T15	Mηκος 80 mm
Πλακέ καταβίδι Ελεπίδα 10 mm x 1,6 mm x 200 mm	Φ
Μυτολιμήδο [00340871]	Mηκος: 200 mm, Ειο

ИНСТАЛАЦИЯ

4.1 Подмяна на износени части

Винтове:

Сигурността не е гарантирана при неправилна поддръжка. Уредът не е изправен.

4.1.1 Отстраняване на износени части

1. Отстранете двата винта от горната част (1) (по избор). 2. Затегнете и двата болта на закрепването под износените части към страните (2).

3. Поставете капака на работния отвор (3). 4. Натиснете капака на работния отвор надолу (4). 5. Отстранете капака на работния отвор

4.1.2 Поставяне на работния капак

1. Отстранете горната част на работния капак от водачите на калъфа (1).

1. Поставете капака на работния отвор напред (2).
2. Натиснете предния ръб на работния капак надолу, докато двата водача на калъфа заемат позицията си и се чуе характерен звук (3).
3. Затегнете двата винта (4) (по избор).

СМЪКВАНЕ

4.2 Поставяне на автоматичния калъф

Ръководство:

Свързаното ръководство е приложено към уреда.

4.2.1 Поставяне на предпазния калъф за тампон за контейнера 86 см (допълнителна помощ)

Предпазен калъф за тампон [00614935] Капак на контейнера [00618565]

1. Вкарайте предпазния калъф за тампон диагонално в предния ръб на контейнера.
2. Центрирайте и натиснете предпазния калъф за тампон на мястото му.

4.2.2 Поставяне на опората за ръкавици (допълнителна помощ)

Съхранение на таблета [00614935] Капацитет на флакона [00618565]

ОПАСНОСТ: ПРОЧЕТЕТЕ И РАЗБЕРЕТЕ ИНСТРУКЦИИТЕ ЗА УПОТРЕБА, ПРЕДИ ДА ИЗПОЛЗВАТЕ ТОЗИ ПРОДУКТ. АКО НЕ РАЗБЕРЕТЕ ИЛИ НЕ МОЖЕТЕ ДА СЛЕДВАТЕ ИНСТРУКЦИИТЕ, НЕ ИЗПОЛЗВАЙТЕ ТОЗИ ПРОДУКТ. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ ЗА БЪДЕЩА УПОТРЕБА.

1. Отстранете защитното фолио.

1. Поставете капака на дръжката върху края на тръбата.

ИЗПОЛЗВАНЕ

3. Повдигнете капака.

1. Поставете предметите за съхранение.

4.2.3 Поставете капака обратно, като го натиснете надолу, докато щракне.

Съхранение на таблета [00614935] и капацитет на флакона [00618565] - Използвайте капака, за да затворите плътно флакона след всяко използване.

ИЗПОЛЗВАНЕ

4.3 Смяна на батерията

4.3.1 Отстраняване на батерията

1. Хванете дръжката с една ръка.

2. Отстранете капачката на батерията, като я завъртите.

1. Натиснете бутона за освобождаване на батерията и я извадете от отделението.

1. Кажете предпазните указания относно външните части.

1. Проверете предпазните указания относно външните части.
2. Първо металните малки части могат да бъдат отстранени.

1. Извадете металната рамка навън от водача.

4.3.2 Монтиране на varioDrawer

Инсталирайте в отвора.

4.4 Отстраняване на рамената

4.4.1 Отстраняване на рамото

1. Завъртете рамото (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте надолу рамото, за да го отстраните.

4.4.2 Монтиране на рамото

1. Почистете горния край на брахиовата гайка. Брахиовата гайка се почиства с лекота.
2. Почистете горния край на брахиовата гайка и я завъртете на мястото ѝ.

Проверка

4.5 Смяна на филтъра

4.5.1 Сваляне на филтъра

1. Завъртете дебелия филтър наляво (1) и го отстранете от филтърния блок (2).

Проверете дали във филтъра няма чужди предмети.

1. Издърпайте надолу микрофилтъра, за да го отстраните.

4.5.2 Поставяне на филтрите

1. Сравнете с филтърния блок. Поставете филтрите върху филтърния блок, като ги ориентирате правилно.
2. Поставете филтъра върху филтърния блок и затегнете дебелия филтър. Проверете дали маркировките съвпадат.

Проверка

4.6 Поставяне на главата на брахиовата гайка с уплътнение

1. Отстранете капака. 2. Поставете главата на брахиовата гайка с уплътнение върху отвора (1) и затегнете (2).

Главата на брахиовата гайка се уплътнява с помощта на уплътнението.

4.7 Свързване на кабела за захранване

Предупреждение:

Проверете дали захранващото напрежение съответства на напрежението, посочено на табелката. Включете захранващия кабел в контакта.

4.7.1 Отстраняване на кабела за захранване

Издърпайте щепсела на захранващия кабел от контакта, като държите щепсела, а не кабела.

4.7.2 Свързване на водопровода

ВНИМАНИЕ!

Опасност от прегряване на връзката!

Риск от пожар

Вкарайте водопроводния маркуч, докато щракне.

Вкарайте края на водопроводния маркуч в съединителя, докато чуете характерно щракване, което показва, че е застопорен.

4.8 Смяна на филтъра за прах

Можете да използвате прахосмукачка, за да почистите филтъра.

Инструкцията за употреба е приложена към продукта. Инструкцията за употреба е приложена към продукта. Продуктът е готов за употреба. Защитното покритие е отстранено.

4.8.1 Отстраняване на защитното покритие

1. Отстранете защитното покритие на 5 mm. 2. Отстранете защитното покритие от долната страна, като го издърпате от ръбовете, и отстранете защитното покритие от горната страна, като го издърпате от ръбовете. 3. Отстранете батерията.

4.8.2 Поставяне на батерията

1. Поставете късия край на батерията в отделението за батерии (1).

1. Поставете дългия край на батерията в отделението за батерии на защитното покритие (2).
2. Натиснете покритието в отделението за батерии (3).

4.8.3 Поставяне на защитното покритие

1. Поставете защитното покритие на 5 mm в напълно отворено положение върху ръбовете, като го притиснете от едната страна, след това от другата страна върху ръбовете.
2. Проверете функционирането на защитното покритие.

ПОДДРЪЖКА

4.9 Смяна на защитното покритие

Кошницата е отстранена, филтрите са отстранени. → 425

4.9.1 Премахване на капака на антената

1. Преди да започнете, уверете се, че уредът е изключен.

Използвайте отвертка, ако е необходимо.

2. Отстранете капака на антената с помощта на отвертка и го поставете настрани.

1. Повдигнете капака на антената под ъгъл и го отстранете.

4.9.2 Поставяне на капака на антената

Поставете капака на антената (1) и го натиснете надолу (2).

Капакът на антената ще щракне на мястото си.

ВНИМАНИЕ

4.10 Отстраняване на страничните панели

ВНИМАНИЕ:

Ноукен е задвижван от аТРОВ прокси протокол, а ноукен е задвижван от аТРОВ прокси версия. Проблемът с ноукените е етерен. ЕЛЕКТРОННИ НОУКЕНИ: Извадете ги от каталога на работния процес-419

4.10.1 Премахване на страничните панели

1. Отстранете винтовете от страничния панел (1).

Фиг.1: Пример за монтаж

1. Плъзгащото табло на таблото за управление на таблото за управление на таблото (2).
2. Катебаоте то наЕупико навекаи нпаБнЕто Еw ано тн Баоон (3).

СМЪКНЕТЕ

4.10.2 Подготвяне на плъзгащото табло

1. Вкарвате плъзгащото табло в основата (1).

Фиг.2: Пример за вграждане

1. Плъзнете таблото в отвора (2). 3.Завъртете плъзгащото табло надясно (3).

СМЪКНЕТЕ

4.11 Отстраняване на вътрешната част

Инструменти:

Нужни инструменти за отстраняване на вътрешната част: отвертка и клещи.

4.11.1 Отстраняване на вътрешната част

За да отстраните вътрешната част, следвайте следните стъпки.

1.Отворете вратата. 2.Отстранете вътрешната част

3.

Отворете вратата, като държите дръжката.

Отстранете двата винта.

ВНИМАНИЕ

4.11.2 Отстраняване на вътрешната врата

Внимание:

Вътрешната врата е закрепена с винтове към външната врата. Отстранете винтовете от вътрешната врата.

1. Затворете вътрешната врата, без да я заключвате.

2. Натиснете вътрешната врата нагоре и завъртете дръжката (1).

1. Плъзнете вътрешната врата към външната врата и я задръжте (2).

4.

Отстранете вратата, като я държите от едната страна.

ВНИМАНИЕ

Отворете вратата и отстранете двата винта (специални винтове 4 x 11 mm).

5. Отстранете вътрешната врата с четири винта (специални винтове 4 x 11 mm).

4.12 Отстраняване на херпеса

Ако функцията е дефектна, трябва да се отстрани целият херпес.

Правила:

Комплектът не е свързан с мрежата. Комплектът е свързан с мрежата. Външната врата има предпазител. Външната врата е предпазител (пълно/частично).

4.12.1 Отстраняване на херпеса

1. Изключете електрическите връзки от херпеса и от нагревателя на лампата (1,2).

1. Изключете кабела (3) (по избор). 3. Отворете вратата на комплекта. 4. Отстранете херпеса, за да спрете теча (закрепен)
2. Отстранете винтовете.

1. Отстранете херпеса.

4.12.2 Поставяне на херпеса

Използвайте винтове 4x16 mm.

Поставете с противоположната страна.

4.13 Стеросяване на пружините на тортата

1. Отстранете капака и уплътнението.

2.1. Отворете вратата на фурната (1).

1. Затегнете основата (2).
2. Затворете плътно вратата (3).

Системата за нагряване се настройва автоматично при затваряне на вратата.

3.1. Затегнете винтовете (4)

1. Преместете фурната назад и затегнете винтовете (5). 3. Отворете вратата (6).

1. Повторете процедурата от другата страна на уреда.

4.14 Смяна на крушката

Крушките са лесни за смяна.

Винт:

Инструкцията за употреба е приложена към продукта. Инструкцията за употреба е приложена към продукта. Външната торба е с дръжка. Външната торба е с дръжка (пълна с въздух).

4.14.1 Сваляне на краката

1.

Свалете краката.

Ако столът е сгънат и прибран, двата крака могат да се свалят. За да избегнете нараняване, ако единият крак е повреден, столът може да се наклони, когато кракът е свален.

Поставете стола на пода и натиснете надолу, за да отворите торбата отпред и отзад.

2. Хванете водачите (1) с една ръка и освободете заключването, като натиснете надолу.

3. Повдигнете таблата.

1. Свалете краката (1).

4.14.2 Поставяне на краката

1. Поставете краката.
2. Поставете краката (1) и ги натиснете надолу, докато чуете характерния звук (2).

ВНИМАНИЕ

4.15 Подмяна на батерията

Батерията се намира в долната част отпред.

Функцията е автоматично деактивирана от предишната процедура. Функцията е автоматично деактивирана от предишната версия. Изключете предпазния ключ (предпазител). Външната врата е отворена. Външната врата е затворена (напълно отворена/затворена). Изключете предпазителя (предпазител)→438

4.15.1 Отстраняване на основната платка

1. Отстранете двата винта (1).

2. Изключете щепселите (2).

1. Издърпайте основната платка напред към предната страна (1).

4.

В зависимост от посоката, светлината за EmotionLight все още е свързана към основата.

Завъртете ключа в посока на отваряне и издърпайте към предната част (2).

4.15.2 Монтиране на основната платка

Инсталирайте основната платка в обратна посока.

ПРОВЕРКА

4.16 Смяна на пресостата

Пресостатът се намира в горната част на уреда.

Инструкцията за употреба е дадена на фигурата. Инструкцията за употреба е дадена на фигурата. Извадете пробката (предпазителя). Външната част се отстранява. Извадете филтъра (предпазителя)→438 Извадете и масления филтър→439

4.16.1 Отстраняване на въздушния филтър

Източване на вода

Когато индикаторът за вода светне, трябва да източите водата. Източете водата или я отстранете от резервоара с помощта на маркуч.

1.Разхлабете винтовете на капака на въздушния филтър (1,2).

2.Отстранете капака на въздушния филтър.

ВНИМАНИЕ

3.1.Поставете новия филтър (1). 2.Поставете капака на филтъра (2).

4.Разхлабете и отстранете маркуча за източване

4.16.2 Поставяне на маркуча за източване

Внимавайте за вода поради изтичане от маркуча за източване!

Поставете маркуча за източване в отвора, докато щракне

Завъртете маркуча за източване, докато застане на място.

1. Поставете маркуча за източване (1).
2. МЕТАКИВНОТАТЕ ТОВ АЮВО УТЕРЕХИОНО ОТО ТЕУАВОТИОПИТИКО (2).
3. НИЕОТЕ ТОВ АЮВО УНЕРЕХИАНОС ОТО ОДНИО ТОУ АЕГАВОНТИИКОУ (3).
4. ЕИАГЕТЕ ТОВ АЮВО УТЕГЕХЕИАИАНГ С АКРИВЕА (4).
5. КОУРИВОТЕ ТОВ АЮВО УТЕРЕХИЕАНС (5).

ЕМИОКЕУН

1. ЕЛЕГДЕТЕ ЕГКАТАСАОИ ПРОИПЕРА И ДЕКСИЯ. 3. ЕЛЕГДЕТЕ ТИАФАЕРИ ЕВРАСИ.

1. КОУМТВОТЕ ОТО ЕТААИКО КНТ ОТНИ АРИОТЕПН КАЛ ДЕЛА НАЕУРА.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Слида 442 от 989

ЕТИОКЕУН

4.17 Антикатастаон еоТепиКнс Тнртас

Роу6еан:

Хоуокун елива аонуводеин ано нВ нраох профооуиас Хоукеуниватоовдеен анио ннрохн вероу.

4.17.1 Араиео еавепикнс Торас

1.АраироеТис виЕс(1). 2.АраироеТе Нв ЕоВепиКн ТорТа Трос Та ЕАв (2).

6. Отворете външната врата с ключ. 7. Поставете вътрешната дръжка на вратата. 8. Отворете вътрешната врата с ключ.

4.17.2 Поставяне на вътрешната врата

1. Завъртете уплътнителния прът на вратата.
2. Преместете вътрешната врата под уплътнителния прът.
3. Затворете вътрешната врата.
4. Завъртете уплътнителния прът нагоре. Страничните части сочат нагоре.
5. Преместете външната врата нагоре.

Сглобяване

4.18 Отстраняване на неизправности

Проблем:

Вратата не е херметична. Вратата не е херметична при подаване на вода. Проблемът с вратите е лесен. Страничната панта е счупена.→430 Външната дръжка е счупена. Вътрешната дръжка е счупена. Контролният панел е счупен.→435 Предпазните пръти са огънати.→436 Изолацията е повредена.→438 Има повреден уплътнителен пръстен.→439 Каналът за преливане е запушен.→440

4.18.1 Отстраняване на външната врата

1. Отстранете винта на съединението с ключ (1).
2. Завъртете външната врата навън (2).

2. Активирайте устройството, като го включите към порта.

4.18.2 Тотобетнон ентеос тортас

ЕМИОКЕУН

1. Томоетоме тов евео отн оуокеун (1).
2. Метакивното те метате пъро с та катв (2) мехри ва аорайое отн оуккеух.

2.

Еав дев утдпрехи оундон гейовн мтопеви утапое и наектрико дуваикос атн прота.

Ануоупрное оунден гейовнц.

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Σελιδα 445 ατο 989

ЕМИОКЕУН

4.19 Авикатаастаан (кту) Отеянотоиникос тортас

Роут6егн:

Инструкцията е извадена от предишната версия. Външната врата е проверена за изтичане на въздух.→439 Проверка на пантата (по избор).438 Уплътненията на вратата са отстранени. Контролният панел е отстранен. Отстранено е захранването на кабелите долу вдясно.

4.19.1 Отстраняване на уплътнителния профил

1. Отстранете двата винта на уплътнителния профил отдолу (1,2).

2. Отстранете и изхвърлете.

3. Затегнете и поставете отново уплътнителния профил.

ВНИМАНИЕ

1. Отстранете долния уплътнителен профил, за да отворите външната врата.

4.19.2 Монтаж на уплътнителния профил

1. Поставете уплътнителния профил отляво и отдясно на ръба на уплътнителния профил с уплътнителния профил на вратата.

1. Вкарайте уплътнителния профил с уплътнителния пръстен във външната врата.
2. Затегнете уплътнителния профил с двата винта.

ВНИМАНИЕ

4.20 Смяна (отгоре) на уплътнителния профил

Инструкция:

Инструкцията е извадена от предишната версия. Инструкцията е извадена от предишната версия.

4.20.1 Премахване на уплътнителния прът

Отстранете уплътнителния прът от перилата.

4.20.2 Позициониране на уплътнителния прът

Уплътнителният прът трябва да се постави на пода преди монтажа. Дължини: 1750 mm за врати с ширина 81 cm и 1850 mm за врати с ширина 86 cm. 1. Поставете уплътнителния прът върху пода. 2. Поставете долния край на пръта върху уплътнението.

3. Уплътнението трябва да бъде монтирано плътно.

4.

Уплътнителният прът не трябва да бъде монтиран наклонено. Уплътнителният прът се закрепва диагонално в краищата и се затяга в долната част на корпуса.

Поставете края на уплътнителния прът върху пода от вътрешната страна. Уплътнителният прът трябва да бъде поставен върху пода на корпуса с винт.

РЕМОНТ

4.21 Смяна на EmotionLight

EmotionLight е разположен в горната предна част на корпуса на камината.

Инструкции:

Светлината е свързана към захранването. Светлината е свързана към захранването. Достъпът до светлината е свободен. Отстранете капака (опционално). Левият страничен панел има отвор (опционално).→430

4.21.1 Премахване на EmotionLight

1. Разкачете съединителя на захранването (1).

4. Свържете захранващия кабел към електрическия контакт.

1. Свържете EmotionLight към уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете щепсела в контакта на уреда (1).

2. Завъртете щепсела надясно (2). 3. Свържете към контакта (вижте фигурата в уреда).

Уред

2. Закачете куката на скобата (2).

3

ВНИМАНИЕ

Неправилна инсталация

Щепселът в контакта в зоната на вътрешната врата.

Поставете щепсела в зоната на вътрешната врата (вижте също и уреда), така че да може да се включи в контакта.

Поставете щепсела отляво.

Уред

Фиг. 3: Щепсел

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Страница 451 от 989

ВНИМАНИЕ

4.22 Отстраняване на TimeLight

Отстраняване на TimeLight може да се извърши само от упълномощен сервиз. Модулът TimeLight е закрепен към вътрешната страна на вратата на уреда.

Инструменти:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. -438 Отстранете и отстранете капака на основата на вратата -439

4.22.1 Отстраняване на TimeLight

1. Хванете елементите на закрепването (1) и ги издърпайте навън.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтиране на TimeLight

1. Натиснете елементите на закрепването (1) навътре.

1. Натиснете модула TimeLight към водача (2). 3. Свържете електрическия модул.

ВНИМАНИЕ

4.23 Отстраняване на Gap Illumination

Уредът е предназначен за подаване на топла вода. Уредът е предназначен за подаване на топла вода. Външната част е устойчива на корозия. Ръководството е премахнато.

4.23.1 Отстраняване на осветлението

1. 1. Изключете захранването (1). 2. Отстранете електрическата връзка от модула за управление (2).

1. Разхлабете винтовете на скобата (1). 2. Отстранете оптичните лещи (2).

Проверка

1. Изключете захранването (1).

1. Извадете PCB с отвертката и го отстранете от основата на модула за управление (2).

4.23.2 Монтаж на осветлението

1. Поставете PCB в основата на модула за управление.

1. Затегнете с отвертка, докато чуете „щрак“.

1. Свържете кабела към модула за управление.

1 A Dokumentummal kapcsolatos információk 457

1.1 Важна информация 457

1.1.1 Цел 457 1.2 Обяснение на символите 457 1.2.1 Нива на опасност 457 1.2.2 Символи за опасност 457 1.2.3 Структура на предупрежденията 458 1.2.4 Общи символи 458

Безопасност 459

2.1 Общи указания за безопасност 459

2.1.1 Всички домакински уреди 459

Инструменти и помощни материали. 460

Ремонт. 461

4.1 Смяна на горния капак 461

4.1.1 Отстраняване на горния капак 461 4.1.2 Поставяне на горния капак 461

4.2 Монтаж на системата за кошници 462

4.2.1 Инсталиране на водача за таблета в модела 86 cm 462 4.2.2 Поставяне на етажерката 462 4.2.3 Поставяне на отделението за почистване с пара 463

4.3 Смяна на чекмеджето varioDrawer 464

4.3.1 Отстраняване на чекмеджето varioDrawer 464 4.3.2 Монтаж на чекмеджето varioDrawer 465

4.4 Смяна на разпръскващите рамена 466

4.4.1 Премахване на разпръскващата ръка 466 4.4.2 Монтиране на разпръскващата ръка 466

4.5 Смяна на филтрите 467

4.5.1 Премахване на филтъра 467 4.5.2 Монтиране на филтрите 467

4.6 Монтиране на разпръскващата глава за почистване 468

4.7 Смяна на захранващия кабел 469

4.7.1 Изваждане на захранващия кабел 469 4.7.2 Свързване на захранващия кабел 469

4.8 Смяна на капака на отделението за препарат 470

4.8.1 Премахване на капака на отделението за препарат 470 4.8.2 Поставяне на пружината 470 4.8.3 Монтиране на капака на отделението за препарат 470

4.9 Смяна на капака на помпата за отпадни води 471

4.9.1 Премахване на капака на помпата за отпадни води 471 4.9.2 Монтиране на капака на помпата за отпадни води 471

4.10 Смяна на страничния панел 472

4.10.1 Премахване на страничния панел 472 4.10.2 Монтиране на страничния панел 473

4.11 Смяна на външната врата 474

4.11.1 Премахване на външната врата 474 4.11.2 Монтиране на външната врата 475

4.12 Смяна на контролния панел 477

4.12.1 Премахване на контролния панел 477 4.12.2 Монтаж на контролния панел 477

4.13 Закрепване на вратите 478

4.14 Смяна на подовата облицовка 480

4.14.1 Премахване на подовата облицовка 480 4.14.2 Монтаж на подовата облицовка 480

4.15 Смяна на основната облицовка 481

4.15.1 Премахване на основната облицовка 481 4.15.2 Монтаж на основната облицовка 481

4.16 Смяна на преливника 482

4.16.1 Премахване на преливника 482 4.16.2 Монтаж на преливника 483

4.17 Смяна на вътрешната врата 485

4.17.1 Премахване на вътрешната врата 485 4.17.2 Монтаж на вътрешната врата 485

4.18 Смяна на пантата на вратата 486

4.18.1 Премахване на пантата на вратата 486 4.18.2 Монтаж на пантата на вратата 486

4.19 Смяна на (долното) уплътнение 488

4.19.1 Премахване на уплътнението 488 4.19.2 Поставяне на уплътнението 489

4.20 Смяна на (горното) уплътнение 490

4.20.1 Премахване на гумените крачета 490 4.20.2 Поставяне на гумените крачета 490

Ръководство за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 491

4.21.1 Премахване на EmotionLight 491 4.21.2 Монтиране на EmotionLight 491

4.22 Смяна на TimeLight 494

4.22.1 Премахване на TimeLight 494 4.22.2 Монтиране на TimeLight 494

4.23 Смяна на осветлението Gap Illumination 495

4.23.1 Премахване на осветлението Gap Illumination 495 4.23.2 Монтиране на осветлението Gap Illumination 496

Информация относно документа

1.1 Важни указания

1.1.1 Цел

Тези указания за ремонт подпомагат ремонта на домакински уреди от потребителите в съответствие с регламента за екологичен дизайн (приложим от март 2021 г.).

Те съдържат информация относно смяната на определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, свържете се с отдела за обслужване на клиенти. Ние носим отговорност за щети само ако указанията за ремонт са били точно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и предупредително изречение. Предупредителното изречение показва тежестта на опасността.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символични изображения, представящи опасността.

В настоящия документ се използват следните символи за опасност:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

Информация относно документа

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в настоящия документ имат стандартизиран вид и структура.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltasok.

Следният пример показва предупреждение за токов удар от части под напрежение. То споменава мерките за избягване на опасността.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Общи символи

В настоящия документ се използват следните общи символи:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

Неправилният ремонт на електрически части може да доведе до токов удар! Преди да започнете ремонта, изключете уреда от електрическата мрежа за поне 60 секунди. След ремонта извършете проверка съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване поради остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се части.

Носете защитни обувки. Осигурете тежките части срещу падане. Не поставяйте части от тялото си между движещите се части.

Може да се наруши безопасността / функционирането на уреда!

Опасност от повреда на електростатично чувствителни части (ESD)!

Използвайте само оригинални резервни части. Не докосвайте модулите, включително съединителите и проводниците.

Инструменти и помощни материали

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm
Hosszúcsörú fogó[00340871]	Hossz: 200 mm, egyenes

Ремонт

4.1 Смяна на горния капак

Изискване:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Сваляне на горния капак

1. Отстранете двата задни винта (1) (по избор).
2. Хванете двете дръжки под капака и ги издърпайте нагоре (2).

1. Първо леко повдигнете горния капак (3).
2. Издърпайте горния капак от задния край (4).
3. Отстранете горния капак.

4.1.2 Поставяне на горния капак

1. Поставете задната част на горния капак в водачите с помощта на фиксиращите ръбове (1).

1. Натиснете горния капак напред (2).
2. Натиснете предната част на горния капак надолу, докато фиксиращите лостове щракнат на мястото си (3).
3. Завийте обратно двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошничната система

Изискване: Спомагателната кошница е извадена от уреда.

4.2.1 Инсталиране на поставката за таблети в модела с ширина 86 см

Специални инструменти

Поставка за таблети [00614935] Етажерка [00618565]

1. Поставете поставката за таблети диагонално в предната част на кошницата.
2. Центрирайте поставката за таблети и я щракнете на място.

4.2.2 Поставяне на етажерката

Специални инструменти

Поставка за таблети [00614935] Етажерка [00618565]

При миене на чаши етажерката може да се сгъне нагоре. По този начин можете да намалите количеството вода, събираща се на дъното на чашите. При миене на високи чаши препоръчваме да сгънете етажерката. Ако в горната кошница има допълнителна пластмасова преграда, първо я отстранете.

1. Отстранете пластмасовата преграда.

1. Щракнете етажерката на място.

1. Сгънете нагоре дръжката.

Ремонт

1. Поставете съдовете, които искате да измиете.

4.2.3 Поставяне на отделението за почистване с пара

Специални инструменти

Таблетен адаптер [00614935] Съд за ецване [00618565]

Поставете отделението за почистване с пара с отвора надолу под кошницата.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

1. Огънете навътре дръжките.

4.3.1 Отстраняване на чекмеджето varioDrawer

1. Издърпайте нагоре, за да отстраните дръжката.
2. Избутайте навън пластмасовите странични вложки и ги натиснете нагоре, далеч от рамката.

Ремонт

1. Внимателно завъртете дръжките навън.

1. Издърпайте сгъваемите вилки от дръжките.
2. Избутайте металната рамка от държачите.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Извършете монтажа в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го свалите (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го свалите.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Внимавайте да не попаднат чужди предмети в уреда.

1. Издърпайте микрофилтъра, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Монтирайте обратно филтърната система. Уверете се, че заключващите щифтове на грубия филтър щракват на мястото си.
2. Поставете филтъра в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Проверете дали стрелките съвпадат.

Ремонт

4.6 Монтаж на разпръскващата глава за печене

1. Извадете горната кошница.
2. Поставете разпръскващата глава за печене в държача (1) и я завъртете надясно (2).

Разпръскващата глава за печене щраква на мястото си.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни.

4.7.1 Изваждане на захранващия кабел

Внимателно движете захранващия кабел нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главния контакт!

Опасност от токов удар

• Свържете захранващия кабел с решително движение, докато щракне.

Свържете щепсела на захранващия кабел към контакта, докато щепселът щракне осезаемо на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат за миене

Можете да използвате малка отвертка като лост.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на отделението за препарат за миене е отворен.

4.8.1 Премахване на капака на отделението за препарат за миене

1. Плъзнете капака на отделението за препарат за миене с 5 mm.
2. Повдигнете капака на отделението за препарат за миене в долната част на водача и го извадете от горната част на водача.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете по-дългия край на пружината в отвора за фиксиране на дозатора (1).

1. Поставете по-късия край на пружината в отвора за фиксиране на капака на отделението за препарат за миене (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтиране на капака на отделението за препарат за миене

1. Поставете капака на отделението за препарат за миене на 5 mm преди напълно отворената позиция върху водачите от едната страна. Леко натиснете противоположната страна върху водачите.
2. Проверете функционирането на капака на отделението за препарат за миене.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Отстранили сте кошницата. Отстранили сте филтрите.

4.9.1 Премахване на капака на фекалната помпа

1. Измерете водата в нея.

При необходимост използвайте гъба.

1. Разхлабете капака на помпата с отвертка и го хванете за напречните части.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтаж на капака на фекалната помпа

Поставете капака на помпата (1) и го натиснете надолу (2).

• Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. Свободностоящи уреди: отстранен е горният капак. → 461

4.10.1 Премахване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно вграден

1. Натиснете леко страничния панел навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от основния канал (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основния канал (1).

Фигура 2: Напълно вградим

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете винтовете по описания по-долу начин.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Задръжте вратата от едната страна.

Отстранете два винта.

Ремонт

4.11.2 Монтаж на външната врата

Изискване:

Изолацията на вратата е поставена и закрепена към вътрешната страна на външната врата. Пантите са във външната врата. 1. Затворете вътрешната врата, без да я затръшвате.

1. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната врата и я задръжте така (2).

4.

Задръжте вратата от едната страна.

Ремонт

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграждаем / вграждаем).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите съединители и тези от сензора за ниско ниво на изплакващия агент на контролния панел (1, 2).

1. Издърпайте заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Хванете контролния панел, за да не падне.
4. Отстранете шест винта.

1. Отстранете контролния панел.

4.12.2 Инсталиране на контролния панел

Използвайте винтове 4 x 16 мм.

Извършете монтажа в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на пружинния кабел.

2.1. Отворете вратата докрай (1).

1. Закрепете в жлеба на основния канал (2).
2. Затворете бавно вратата (3).

Пружинният кабел автоматично се притиска към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата (5). 3. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на краката

Краката са еднакви и могат да се сменят.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранен е външният панел. Отстранен е външният панел (за напълно вграждане / вграждане).

4.14.1 Сваляне на краката

1.

Неправилно сваляне.

Ако разхлабите краката отстрани и ги свалите, може да счупите две скоби. Ако само една скоба е повредена, тя може да се смени, защото скобите са еднакви. Препоръчваме да поставите нещо под предната страна на уреда, за да облекчите натоварването на краката.

1. Вкарайте отвертка в отворите (1) и с натискане надолу освободете фиксаторите.

1. Повдигнете панела.
2. Издърпайте краката (1) напред, за да ги свалите.

4.14.2 Монтаж на краката

1. Поставете краката.
2. Поставете цокъла отгоре (1) и го натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на основата

Основата е разположена отдолу на предната част.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Отстранен е мебелният панел (по избор). Отстранена е външната врата. Отстранена е външната врата (напълно вградим / вградим). Отстранен е цокълът (по избор). → 480

4.15.1 Отстраняване на основата

1. Отстранете двата винта (1).

1. Разхлабете фиксиращите елементи (2).

3. Внимателно наклонете основата напред (1).

4.

В зависимост от модела, съединителят на EmotionLight може да бъде разхлабен към основата.

Разкачете съединителя при фиксиращите бутони и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на основата

Монтажът на основната облицовка се извършва в обратен ред.

Ремонт

4.16 Смяна на преливника

Преливникът се намира в долната част на първата секция на уреда.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Плотът (по избор) е отстранен. Външната врата е отстранена. Цокълът (по избор) е отстранен. → 480 Отстранена е основната облицовка. → 481

4.16.1 Отстраняване на преливника

Остатъчна вода

След отстраняване на дренажната тръба може да изтече остатъчна вода. Съберете или изсмучете водата от ваната със спринцовка.

1. Изключете горната скоба (1, 2)

1. Разхлабете горния фиксиращ елемент.

3.1. Поставете отвертка под металния конзол (1).

1. Внимателно повдигнете металната скоба (2).

Ремонт

1. Повдигнете преливника.

4.16.2 Монтаж на преливника

Неправилният монтаж на преливника може да доведе до водни щети! Поставете правилно преливника в основния канал на уреда. Щракнете преливника на мястото му в горната част.

1. Поставете преливника (1).
2. Придвижете преливника към ключалката (2).
3. Натиснете преливника в ключалката (3).
4. Внимателно поставете преливника (4).
5. Щракнете преливника (5).

Ремонт

1. Проверете правилния монтаж отляво и отдясно. 3. Проверете дали е на мястото си.

1. Поставете металните скоби отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Отстранете винтовете (1). 2. Повдигайки нагоре, отстранете вътрешната врата (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Огънете гумения уплътнител напред.
2. Поставете вътрешната врата зад гумения уплътнител.
3. Затворете вътрешната врата.
4. Огънете гумения уплътнител нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. Отстранен е страничният панел. → 472 Отстранена е външната врата. Отстранена е вътрешната врата. Отстранен е контролният панел. → 477 Поправени са пантите на вратата. 478 Отстранена е основата. → 480 Отстранена е основата. → 481 Отстранен е маркучът. → 482

4.18.1 Отстраняване на пантата на вратата

1. С помощта на отвертка отворете заключващата кука (1).
2. Издърпайте пантата на вратата напред (2)

1. Откачете заземителната връзка от пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Опасност от токов удар поради части под напрежение!

Опасност за живота поради токов удар, причинен от неправилен ремонт

Ремонтът на електрически части трябва да се извършва само от обучен електротехник. След ремонта извършете проверка в съответствие с VDE 0701 или със специфичните за страната разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Натиснете надолу (2) фиксатора, докато той не се свърже с устройството.

2.

Липсваща връзка на капака може да причини мрежово напрежение във вратата.

Създайте връзката на капака.

Ремонт

4.19 Смяна на (долното) гумено уплътнение

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранена е външната врата. Отстранена е основната обшивка.481 Отстранена е цокълната обшивка (по избор).480 Отстранени са пантите на вратата. Отстранен е контролният панел. Отстранен е държателят на кабелите в долната дясна част.

4.19.1 Отстраняване на гумения уплътнител

1. Отстранете двата фиксиращи елемента от долния гумен уплътнител (1, 2).

1. Откачете преливника.

1. Повдигнете преливника.

Ремонт

1. Отстранете долното гумено уплътнение от вътрешната врата.

4.19.2 Поставяне на гуменото уплътнение

1. Поставете капачките на уплътнението от дясната и лявата страна на гуменото уплътнение с уплътнителната тръба.

1. Поставете гуменото уплътнение с капачките върху вътрешната врата.
2. Закрепете гуменото уплътнение с два фиксиращи елемента.

Ремонт

4.20 Смяна на (горното) гумено уплътнение

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на гуменото уплътнение

Отстранете гуменото уплътнение от вътрешната рамка.

4.20.2 Поставяне на гуменото уплътнение

Преди поставяне гуменото уплътнение трябва да се отреже до необходимата дължина. Тя е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото гумено уплътнение.
2. Осигурете правилната монтажна позиция на уплътнителния профил.

1. Бялата точка трябва да е на една линия с уплътнителната лента.

4

Уплътнението не трябва да е вълнообразно и не трябва да се изтегля в ъглите. Уплътнението трябва да се среже диагонално в краищата и да се изведе до дъното на предния съд.

Насочете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към страната на съда.

Правилно поставено гумено уплътнение:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната част на външната страна на резервоара за изплакване.

Изисквания:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Отстранен е горният панел (по избор). Отстранен е десният страничен панел (по избор).→472

4.21.1 Отстраняване на EmotionLight

1. Откачете задния монтажен скоба (1).

1. Издърпайте нагоре и отстранете държача (2).
2. Издърпайте конектора (намира се в долната дясна част на предната страна на уреда).
3. Изключете електрическата връзка от модула на лентата.

1. Извадете EmotionLight осветлението от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на миялния съд (1).

Ремонт

1. Освободете фиксиращата кука (2).

3

ВНИМАНИЕ

Неправилен монтаж!

Опасност от повреда на кабела при вратата.

Поставете кабела в жлеба на вратата (между пантата и миялния съд), така че подвижните части да не го повредят.

Монтирайте кабела в долната дясна част.

Ремонт

Фигура 3: Кабел на вратата. 4. Свържете конектора.

Ремонт

4.22 Смяна на TimeLight

Сменяйте осветлението TimeLight само като цяло.

Модулът TimeLight е закрепен към задната част на основния корпус.

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Отстранен е подовият панел. → 480 Отстранен е и е обърнат основният корпус. 481

4.22.1 Отстраняване на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете обратно фиксиращите елементи (1).

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението Gap Illumination

Изискване:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Контролният панел е отстранен.

4.23.1 Отстраняване на осветлението на междината (Gap Illumination)

1. Откачете фиксиращия елемент (1).
2. Отстранете електрическата връзка от модула за управление (2).

2.1. Откачете задния фиксиращ болт (1).

1. Отстранете светлинната лента (2).

Ремонт

3.1. Откачете фиксиращия болт (1).

1. Повдигнете PCB заедно с държача и го извадете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на междината (Gap Illumination)

1. Поставете държача на PCB в рамката на модула за управление.

1. Затегнете, докато чуете щракване.

1. Монтирайте светлинната лента и я затегнете, докато чуете щракване.

1. Свържете кабела към модула за управление.

Съвети за ремонт - Съдомиялна машина

Използване на документа 499

1.1 Важни предупреждения 499

1.1.1 Цел 499 1.2 Обяснение на символите 499 1.2.1 Нива на опасност 499 1.2.2 Символи за опасност 499 1.2.3 Структура на предупрежденията 500 1.2.4 Общи символи 500

Безопасност 501

2.1 Общи бележки за безопасност 501

2.1.1 Всички уреди 501

Помощни инструменти 502

Ремонт 503

4.1 Смяна на работния плот 503

4.1.1 Демонтаж на работния плот 503 4.1.2 Монтаж на работния плот 503

4.2 Монтаж на системата за кошници 504

4.2.1 Монтаж на плъзгач за таблетки за модела от 86 см... 50 4.2.2 Монтаж на наклонената вложка за чаши 504 4.2.3 Монтаж на вложката за готварска пара 505

4.3 Смяна на VarioDrawer 506

4.3.1 Смяна на VarioDrawer 506 4.3.2 Монтаж на VarioDrawer 507

4.4 Смяна на разпръскващите рамена 508

4.4.1 Демонтаж на разпръскващото рамо 508 4.4.2 Монтаж на разпръскващото рамо 508

4.5 Смяна на филтрите 509

4.5.1 Демонтаж на филтъра 509 4.5.2 Монтаж на филтрите 509

4.6 Монтаж на душ/пръскачка за тави 510

4.7 Смяна на захранващия кабел 511

4.7.1 Изключване на захранващия кабел 511 4.7.2 Свързване на захранващия кабел 511

4.8 Смяна на капака на препарата 512

4.8.1 Демонтаж на капака на препарата 512 4.8.2 Поставяне на пружината 512 4.8.3 Монтаж на капака на препарата 512

4.9 Смяна на капака на дренажната помпа 513

4.9.1 Демонтаж на капака на дренажната помпа 513 4.9.2 Монтаж на капака на дренажната помпа 513

4.10 Смяна на страничния панел 514

4.10.1 Демонтаж на страничния панел 514 4.10.2 Монтаж на страничния панел 515

4.11 Смяна на външната врата 516

4.11.1 Демонтаж на външната врата 516 4.11.2 Монтаж на външната врата 516

4.12 Смяна на командния панел 518

4.12.1 Демонтаж на командния панел 518 4.12.2 Монтаж на командния панел 518

4.13 Закрепване на пружините на вратата 519

4.14 Смяна на цокълната лайстна 521

4.14.1 Демонтаж на цокълната лайстна 521 4.14.2 Монтаж на цокълната лайстна 521

4.15 Смяна на основния цокъл 522

4.15.1 Демонтаж на основния цокъл 522 4.15.2 Монтаж на основния цокъл 522

4.16 Смяна на тръбата за препълване 523

4.16.1 Демонтаж на канала за събиране на препълването 523 4.16.2 Монтаж на тръбата за препълване 524

4.17 Смяна на вътрешната врата 526

4.17.1 Демонтаж на вътрешната врата 526 4.17.2 Монтаж на вътрешната врата 526

4.18 Смяна на пантата на вратата 527

4.18.1 Демонтаж на пантата на вратата 527 4.18.2 Монтаж на пантата на вратата 527

4.19 Смяна на уплътнението на вратата (долно) 529

4.19.1 Демонтаж на уплътнението на вратата 529 4.19.2 Монтаж на уплътнението на вратата 530

4.20 Смяна на уплътнението (горно) на вратата 531

4.20.1 Демонтаж на уплътнението на вратата 531 4.20.2 Монтаж на уплътнението на вратата 531

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 532

4.21.1 Демонтаж на EmotionLight 532 4.21.2 Монтаж на EmotionLight 532

4.22 Смяна на модула TimeLight 535

4.22.1 Отстраняване на модула TimeLight 535 4.22.2 Монтаж на модула TimeLight 535

4.23 Смяна на Gap Illumination 536

4.23.1 Демонтаж на Gap Illumination 536 4.23.2 Монтаж на Gap Illumination 537

Използване на документа

1.1 Важни предупреждения

1.1.1 Предназначение

Тези инструкции за ремонт обясняват на клиентите как сами да ремонтират домакински уреди в съответствие с действащите правила за екодизайн (към 03/2021 г.).

Съдържа информация за подмяната на специфични резервни части и за опасностите и рисковете, свързани с тях.

При въпроси се свържете с техническата поддръжка. Неспазването на тези инструкции от страна на клиентите ни освобождава от всякаква отговорност.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност съответстват на значение, придружено от предупредителна дума. Предупредителната дума идентифицира нивото на опасност.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti-amento piùcomportare danni materiali.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са илюстрации, които уточняват вида на риска.

В настоящата документация се използват следните символи за опасност:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Използване на документа

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в това ръководство имат стандартизирана форма и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последствия при игнориране на опасност/предупреждение.

• Мерки и забрани, целящи предотвратяване на опасността.

Следният пример показва риск от токов удар поради компоненти под напрежение. Посочена е предпазната мярка за избягване на опасността.

ОПАСНОСТ

Риск от токов удар поради компоненти под напрежение!

Смърт от токов удар

• Изключете уреда от захранването за поне 60 секунди преди да започнете ремонта.

1.2.4 Общи символи

В настоящото ръководство се използват следните общи символи:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
i	Identificazione di un suggerimento sem-plice (solo testo)
	Identificazione di un link per un video tu-torial
	Identificazione degli strumenti necessari
√	Identificazione delle condizioni previe ne-cessarie
if	Identificazione di una condizione (se ..., alla... )
	Identificazione di un risultato
[Avvio]Identificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Таблица 3: Общи символи

Безопасност

2.1 Общи бележки относно безопасността

2.1.1 Всички електроуреди

Риск от токов удар поради компоненти под напрежение!

• Несъответстващият ремонт на електрически компоненти може да причини токов удар!
• Изключете уреда от захранването за поне 60 секунди, преди да започнете работа.
• След ремонта е необходимо да се извърши тест за безопасност съгласно нормата VDE 0701 или специфичните норми на страната.

Опасност от нараняване, причинено от остри ръбове!

• Носете защитни ръкавици.

Опасност от смачкване поради тежки и движещи се компоненти по време на ремонт, поддръжка, търсене на неизправности и обслужване.

• Носете предпазни обувки. Закрепете тежките компоненти, за да предотвратите падането им. Не поставяйте части от тялото в движещи се компоненти.

Опасност за функционирането или безопасността на уреда!

Използвайте само оригинални резервни части.

Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! Не докосвайте модулите, включително връзките и проводящите пътеки.

Помощни инструменти

Designazione Dettagli Immagini
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Cacciavite Torx T15	Lunghezza 80 mm
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm
Pinze a becco ton-do [00340871]	Lunghezza: 200 mm, diritto

Ремонт

4.1 Смяна на работния плот

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е напълно достъпен.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта от задната част на работния плот (1) (по избор).
2. Натиснете нагоре двата блокиращи лоста, разположени под работния плот (2).

1. Повдигнете леко работния плот отпред (3).
2. Издърпайте работния плот назад (4).
3. Демонтирайте работния плот.

4.1.2 Монтаж на работния плот

1. Поставете задната част на работния плот в водачите с ограничителните носчета (1).

1. Бутнете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двата блокиращи лоста щракнат (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Предпоставки:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на плъзгач за таблетки за модела с ширина 86 см Специални инструменти:

Водач за таблетки [00614935] Наклонена вложка за чаши [00618565]

1. Поставете плъзгача за таблетки в наклонено положение в предната част на кошницата.
2. Центрирайте го и го щракнете на място.

4.2.2 Монтаж на наклонената вложка за чаши Специални инструменти:

Водач за таблетки [00614935] Наклонена вложка за чаши [00618565]

При миене на чаши е възможно да повдигнете наклонената вложка. Допълнителният ъгъл намалява количеството вода, която се събира на дъното на чашите. При високи чаши е препоръчително да отворите наклонената вложка за чаши. В случай на горни кошници с опционални пластмасови вложки, те трябва да бъдат отстранени първо.

1. Отстранете пластмасовата вложка.

1. Щракнете наклонената вложка за чаши на място.

Ремонт

1. Завъртете вложката нагоре.

4.2.3 Монтаж на вложката за уред за готвене на пара

Специални инструменти:

Водач за таблетки [00614935]

Наклонена вложка за чаши [00618565]

Поставете върховете на вложката за готвене на пара в системата на кошниците.

1. Позиционирайте предметите за измиване.

Ремонт

4.3 Смяна на VarioDrawer

4.3.1 Смяна на VarioDrawer

1. Сгънете пластините на дръжката навътре.

1. Извадете дръжката, като я издърпате нагоре.
2. Издърпайте страничните пластмасови вложки навън и след това нагоре, за да ги отстраните от рамката.

Ремонт

1. Внимателно огънете скобите на водача навън.

1. Извадете сгъваемите рафтове от скобите.
2. Отпред извадете металната рамка от държачите.

1. Избутайте металната рамка навън по водача.

4.3.2 Монтаж на VarioDrawer

За монтажа следвайте процедурата, описана по-горе, в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Демонтаж на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го отделите (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го отстраните.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То се фиксира на място.
2. Поставете горното разпръскващо рамо и го завийте здраво на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Проверете дали не падат чужди тела в съда на филтъра.

1. Натиснете микрофилтъра надолу, за да го отстраните.

4.5.2 Монтаж на филтрите

1. Монтирайте отново филтърната система. Проверете дали заключващите елементи на грубия филтър се захващат на място.
2. Поставете средната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че маркировките със стрелки са подравнени.

Ремонт

4.6 Монтаж на душ/пръскачка за тави

1. Отстранете горната кошница.
2. Поставете душ/пръскачката за тави в държача (1) и я завъртете надясно (2).

Душ/пръскачката за тави се заключва на място.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Внимателно движете захранващия кабел нагоре и надолу, като го изваждате от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

Опасност от пожар Поставете захранващия кабел напълно, докато усетите щракване.

• Поставете съединителя на захранващия кабел в контакта, докато чуете щракване на свързването.

Ремонт

4.8 Смяна на капака на отделението за перилен препарат

Възможно е да използвате малка отвертка, за да помогнете.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Вратата е отворена. Капакът на отделението за перилен препарат е отворен.

4.8.1 Демонтаж на капака на отделението за перилен препарат

1. Плъзнете капака на отделението за перилен препарат с 5 мм.
2. Натиснете леко долната част на капака на препарата и го извадете от водещите релси, като го хванете за горната част.
3. Отстранете пружината.

4.8.2 Поставяне на пружината.

1. Поставете дългия край на пружината в монтажния отвор на чекмеджето на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака към чекмеджето на дозатора (3).

4.8.3 Монтаж на капака на препарата

1. Поставете от едната страна капака на препарата с 5 мм в водещите релси, преди да е в напълно затворено положение. С леко усилие натиснете противоположната страна на капака в водещите релси.
2. Проверете функционирането на капака на препарата.

Ремонт

4.9 Смяна на капака на помпата за източване

Предпоставка:

Барабанът е отстранен. Филтрите са отстранени. → 509

4.9.1 Демонтаж на капака на помпата за източване

1. Отстранете евентуалната вода.

Използвайте лъжица, ако е необходимо.

1. Повдигнете капака на помпата с лъжица и го хванете за реброто.

1. Повдигнете капака на помпата навътре и го отстранете.

4.9.2 Монтаж на капака на изпомпващата помпа

• Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата се захваща на място.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е демонтиран. →503

4.10.1 Демонтаж на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фиг. 1: Напълно прибиращ се

1. Наклонете леко горната част на страничния панел навън (2).
2. Издърпайте страничния панел надолу и го извадете от основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основата (1).

Фиг. 2: Напълно прибиращ се

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.11.1 Демонтаж на външната врата

Отстранете винтовете в реда, описан в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3

Задръжте вратата неподвижно от едната страна.

4.11.2 Монтаж на външната врата

Ремонт

Предпоставки:

Изолационният материал е поставен правилно и е закрепен от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата, за да щракне. 2. Поставете горната част на външната врата под командния панел (1).

1. Притиснете външната врата към вътрешната врата и задръжте позицията (2).

4.

Затегнете вратата, като я държите неподвижна от едната страна.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11).

Ремонт

4.12 Смяна на командния панел

Ако работен модул е дефектен, целият команден панел трябва да се смени.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.12.1 Демонтаж на контролния панел

1. Изключете електрическите връзки от контролния панел и от сензора за липса на блясък, разположен отдолу (1, 2).

1. Изключете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте контролния панел, за да не падне (дръжте го неподвижен).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

За монтажа следвайте процедурата, описана по-горе, в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния входа.

2.1. Отворете леко вратата (1).

1. Поставете в жлеба на основата (2).
2. Затворете бавно вратата (3).

Системата автоматично се захваща за пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Натиснете назад, за да освободите пантата на вратата (5). 3. Отворете вратата (6).

1. Повторете операцията от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са еднакви и взаимозаменяеми.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.14.1 Демонтаж на цокъла

1.

Неправилен демонтаж. Ако цокълната лайстна се огъва странично и се отстранява, може да е счупена и двете скоби. Ако само една скоба е повредена, страната трябва да се смени, защото скобите са идентични.

За да намалите натоварването върху цокълната лайстна с крачета, е препоръчително да поставите нещо под уреда отстрани и отпред.

1. Поставете отвертка в водачите (1) и освободете механизма за заключване, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на цокълната лайстна

1. Поставете крачетата.
2. Поставете цокълната лайстна отгоре (1) и натиснете надолу, докато щракне на място (2).

Ремонт

4.15 Смяна на основния цокъл

Основният цокъл се намира в долната предна част.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Панелът на вратата (по избор) е демонтиран. Външната врата е демонтирана. Външната врата е демонтирана (напълно вградена/вградена). Цокълната лайстна е отстранена (по избор).→521

4.15.1 Демонтаж на основната цокъл

1. Отстранете двата винта (1).

1. Освободете блокиращите елементи (2).
2. Огънете леко напред основната цокъл (1).

4.

В зависимост от модела, щепселът на EmotionLight остава закрепен към основата.

Изключете щепсела от стопера и го издърпайте отзад (2).

4.15.2 Монтаж на основната цокъл

За да монтирате основната цокъл, изпълнете предходните стъпки в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира долу в предната част на уреда.

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Панелът на вратата е демонтиран (по избор). Външната врата е демонтирана. Цокълът е отстранен (по избор).→521 Основният цокъл е демонтиран.→522

4.16.1 Демонтаж на канала за събиране на преливната вода.

Остатъчна вода

• Демонтажът на дренажния маркуч може да доведе до изтичане на остатъчна вода. Попийте я или я изсмучете от основата с помощта на сифонна помпа.
• Натиснете горната част на заключващия механизъм, за да го отстраните (1, 2).

1. Освободете заключващия елемент.

3.1. Поставете отвертката, за да отстраните металния фиксатор (1).

1. Внимателно освободете металния фиксатор (2).

Ремонт

1. Повдигнете преливната тръба и я извадете.

4.16.2 Монтаж на преливната тръба

Риск от щети от вода при неправилен монтаж на преливната тръба! Поставете правилно преливната тръба в долната част на водача на основата. Свържете преливната тръба в горната позиция.

1. Поставете преливната тръба (1).
2. Приближете преливната тръба към уплътнението (2).
3. Натиснете преливната тръба в водача на уплътнението (3).
4. Поставете преливната тръба (4).
5. Застопорете преливната тръба (5).

Ремонт

1. Проверете монтажа отдясно и отляво. 3. Проверете дали гнездото е стабилно.

1. Застопорете с металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1)
2. Отстранете вътрешната врата, като я повдигнете (2).

4.17.2 Монтаж на вътрешната врата

1. Поставете уплътнението на вратата отпред.
2. Натиснете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Поставете уплътнението на вратата нагоре. Страничните части са обърнати нагоре.
5. Преместете пантата на вратата нагоре.
6. Закрепете пантата на вратата с винтове.
7. Позиционирайте вътрешната врата върху пантата на вратата.
8. Закрепете вътрешната врата с винтове.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопроводната мрежа. Уредът е свободно достъпен. Страничният панел е отстранен. →514 Външната врата е демонтирана. Вътрешната врата е отстранена. Командният панел е отстранен. →518 Пружините на вратата са закрепени. →519 Первазът на цокъла е отстранен. →521 Основният цокъл е демонтиран. →522 Каналът за събиране на преливна вода е отстранен. →523

4.18.1 Демонтаж на пантата на вратата

1. Освободете фиксатора с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато не се заключи в уреда.

2.

Липсата на заземителна връзка може да доведе до мрежово напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Основната цокълна плоча е демонтирана. →522 Цокълната лайстна е отстранена (по избор). →521 Пружините на вратата са отстранени. Контролният панел е отстранен. Кабелният държател в долната дясна част е отстранен.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двата фиксатора на долното уплътнение на вратата (1, 2).

1. Откачете канала за събиране на преливната вода.

1. Повдигнете преливния канал.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Монтирайте тапите отдясно и отляво на уплътнителната шина заедно с уплътнението на вратата.

1. Поставете уплътнението на вратата със затварящата устна във вътрешната врата.
2. Закрепете уплътнението на вратата с два фиксатора.

Ремонт

4.20 Смяна на уплътнението (горното) на вратата

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопроводната мрежа.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешния панел.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде отрязано до правилната дължина. То е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе правилното уплътнение на вратата. 2. Проверете дали уплътнителният профил е монтиран в правилната позиция.

1. Бялата точка трябва да е подравнена с уплътнителната лента.

1. Уплътнението не трябва да е вълнообразно или опънато в ъглите. Уплътнението е срязано диагонално в краищата и се стеснява в дъното на предния чекмедж.

Позиция на края на уплътнението – прав, отпред на вътрешната врата. Уплътнението трябва да приляга възможно най-плътно към ръба на чекмеджето.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира горе в предната част на външната зона на резервоара за изплакване.

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Уредът е свободно достъпен. Работният плот е демонтиран (по избор). Десният страничен панел е отстранен (по избор).→514

4.21.1 Демонтаж на EmotionLight

1. Освободете фиксатора отзад (1).

1. Отстранете опората, като я издърпате нагоре (2).
2. Изключете щепсела от конектора (в долната дясна част отпред на уреда).
3. Изключете електрическата връзка от захранващия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете опората в рамката на резервоара за изплакване (1).

Ремонт

1. Заключете фиксатора (2).

3

ВНИМАНИЕ!

Неправилен монтаж!

Монтирайте кабела на зоната на пантата

Монтирайте кабела в зоната на пантата на вратата (между пантата и резервоара за изплакване), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела в долната дясна част.

Ремонт

Фиг.3: Плосък кабел 4. Поставете щепсела.

2021-03-22_9001630792 Авторско право на BSH Hausgeräte GmbH Страница 534 от 989

Ремонт

4.22 Смяна на модула TimeLight

Модулът TimeLight трябва да се сменя само като цялостен модул. Модулът TimeLight е закрепен на гърба на основната цокъл.

Предпоставки:

Модулът TimeLight трябва да се сменя само като цялостен модул. Модулът TimeLight е закрепен на гърба на основната цокъл.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Цокълът е отстранен.→521 Основният цокъл е демонтиран и обърнат.522

4.22.1 Отстраняване на модула TimeLight

1. Сгънете леко блокиращите елементи (1) навън.

1. Извадете проекционния модул TimeLight от водача (2).

4.22.2 Монтаж на модула TimeLight

1. Сгънете отново блокиращите елементи навътре (1).

1. Поставете проекционния модул TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Замяна на Gap Illumination

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Панелът за управление е демонтиран.

4.23.1 Демонтаж на Gap Illumination

1. Освободете фиксатора (1).
2. Изключете електрическата връзка от работния модул (2).

2.1. Освободете фиксатора отзад (1).

1. Отстранете светлинния модул (2).

Ремонт

3.1. Освободете фиксатора (1).

1. Разхлабете PCB с опората и го извадете от рамката на работния модул (2).

4.23.2 Монтаж на Gap Illumination

1. Поставете опората на PCB в рамката на работния модул.

1. Вкарайте го, докато чуете щракване.

1. Поставете светлинния модул, докато чуете щракване.

1. Свържете кабела към работния модул.

Информация за ремонт - Съдомиялна машина

1 Относно този документ. 540

1.1 Важна информация 540

1.1.1 Меркис 540 1.2 Обяснение на символите.. 540 1.2.1 Нива на опасност 540 1.2.2 Символи за опасност.. 540 1.2.3 Структура на предупрежденията 541 1.2.4 Общи символи 541

Безопасност. 542

2.1 Общи указания за безопасност 542

2.1.1 За всички домакински уреди 542

Принадлежности и помощни средства 543

Ремонт 544

4.1 Смяна на работния плот 544

4.1.1 Сваляне на работния плот 4.1.2 Монтиране на работния плот 544

4.2 Монтиране на системата за кошници 545

4.2.1 Монтиране на решетъчното корито за модел 86 cm 545 4.2.2 Монтиране на фиксиращата поставка за чаши 545 4.2.3 Монтиране на вложката за готвене на пара 546

4.3 Смяна на чекмеджето varioDrawer 547

4.3.1 Сваляне на чекмеджето varioDrawer 547 4.3.2 Монтиране на чекмеджето varioDrawer 548

4.4 Смяна на пулверизатора 549

4.4.1 Сваляне на пулверизатора 549 4.4.2 Монтиране на пулверизатора 549

4.5 Смяна на филтъра 550

4.5.1 Смяна на филтъра 550 4.5.2 Инсталиране на филтъра 550

4.6 Смяна на главата на пръскачката 551

4.7 Смяна на захранващия кабел 552

4.7.1 Изваждане на щепсела на захранващия кабел 552 4.7.2 Включване на щепсела на захранващия кабел 552

4.8 Смяна на капака на резервоара за препарат 553

4.8.1 Сваляне на капака на резервоара за препарат 553 4.8.2 Поставяне на пружината 553 4.8.3 Монтиране на капака на резервоара за препарат 553

4.9 Смяна на капака на помпата за отпадни води 554

4.9.1 Сваляне на капака на помпата за отпадни води 554 4.9.2 Монтиране на капака на помпата за отпадни води 554

4.10 Смяна на страничния панел 555

4.10.1 Сваляне на страничния панел 555 4.10.2 Монтиране на страничния панел 556

4.11 Смяна на външната част на вратата 557

4.11.1 Сваляне на външната част на вратата 557 4.11.2 Монтиране на външната част на вратата 557

4.12 Смяна на контролния панел 559

4.12.1 Сваляне на контролния панел 559 4.12.2 Монтиране на контролния панел 559

4.13 Фиксиране на пружината на вратата 560

4.14 Смяна на основния панел 562

4.14.1 Сваляне на основния панел 562 4.14.2 Монтиране на предния панел 562

4.15 Смяна на основната плоча 563

4.15.1 Сваляне на основната плоча 563 4.15.2 Монтиране на основната плоча 563

4.16 Смяна на преливната тръба 564

4.16.1 Сваляне на преливната тръба 564 4.16.2 Монтиране на преливната тръба 565

4.17 Смяна на вътрешната част на вратата 567

4.17.1 Сваляне на вътрешната част на вратата 567 4.17.2 Монтиране на вътрешната част на вратата 567

4.18 Смяна на горната част на вратата 568

4.18.1 Сваляне на горната част на вратата 568 4.18.2 Монтиране на горната част на вратата 568

4.19 Смяна на (долното) уплътнение на вратата 570

4.19.1 Сваляне на уплътнението на вратата 570 4.19.2 Монтиране на уплътнението на вратата 571

4.20 Смяна на (горното) уплътнение на вратата 572

4.20.1 Сваляне на уплътнението на вратата 572 4.20.2 Монтиране на уплътнението на вратата 572

Информация за ремонт - Съдомиялна машина

4.21 Смяна на осветителния елемент EmotionLight 573

4.21.1 Сваляне на осветителния елемент EmotionLight 573 4.21.2 Монтиране на осветителния елемент EmotionLight 573

4.22 Смяна на осветителния елемент TimeLight 576

4.22.1 Сваляне на осветителния елемент TimeLight 576 4.22.2 Монтиране на осветителния елемент TimeLight 576

4.23 Смяна на осветителния елемент Gap illumination 577

4.23.1 Сваляне на осветителния елемент Gap illumination 577 4.23.2 Монтиране на осветителния елемент Gap illumination 578

1.1 Важна информация

1.1.1 Цел

Тези указания за ремонт са предназначени за потребителя, който самостоятелно ремонтира устройството, в съответствие с приложимия регламент за екопроектиране (от 03.2021 г.).

Те съдържат информация как да смените определени резервни части, както и предупреждения и рискове.

При въпроси, моля, свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети само ако тези указания за ремонт са били спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума обозначава степента на опасност.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символични обозначения, които дават указания за вида на опасността. В този документ са използвани следните символи за опасност:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Относно този документ

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията, предоставени в този документ, имат стандартизирано оформление и стандартизирана структура.


BISTAMI Bistamibas veids un avots! Ispejamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasākūmi un aizliegumi.

В следващия пример е показано предупреждение, което обозначава риск от електрически удар, причинен от части под напрежение. Посочена е и мярка за предотвратяване на опасността.


BISTAMI Elektrotriecija risks, ko rada spiregumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no stravas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārías displejā)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 За всички селскостопански машини

Риск от електрически удар от части под напрежение

• Ако ремонтът, който засяга електрически части, е извършен неправилно, съществува риск от токов удар! Уредът трябва да бъде изключен от мрежата поне 60 секунди, преди да започнете работа.
• След ремонт безопасността на уреда трябва да бъде проверена съгласно разпоредбите VDE 0701 или националните разпоредби.

Риск от нараняване поради остри ръбове!

Носете защитни ръкавици.

Риск от притискане по време на ремонт, поддръжка, отстраняване на неизправности и обслужване, причинен от тежки и подвижни части.

Носете защитни обувки. Обезопасете тежките части, за да не падат. Не поставяйте части от тялото между подвижни части.

Риск от повреда на уреда / неизправност!

Риск от повреда поради електростатичен разряд (ESDS)!

• Използвайте само оригинални резервни части. Не докосвайте модулите, включително съединенията и окабеляването.

Аксесоари и помощни средства

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm	①
Asknaibles [00340871]	Garums: 200 mm, taisnas

Ремонт

4.1 Смяна на работното колело

Проверка:

Уредът трябва да бъде изключен от електрическата мрежа. Трябва да имате безпрепятствен достъп до уреда.

4.1.1 Сваляне на работния плот

1. Развийте двата винта отзад (1) (допълнително оборудване).
2. Натиснете двата ограничителя под работния плот нагоре (2).

1. Повдигнете леко предната част на работния плот (3).
2. Плъзнете работния плот назад (4).
3. Свалете работния плот.

4.1.2 Монтиране на работния плот

1. С ограничителните пръстени фиксирайте задната част на работния плот към водачите (1).

1. Натиснете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двата ограничителя се захванат с щракване (3).
3. Завийте двата винта (4) (допълнително оборудване).

Ремонт

4.2 Монтиране на системата за кошници

Изискване:

Съответната кошница е извадена от уреда.

4.2.1 Монтаж на решетка за 86 см модел

Специални инструменти:

Решетка [00614935] Фиксираща поставка за чаши [00618565] 1. Поставете решетката диагонално в предната част на коша. 2. Натиснете решетката центрирано, докато чуете щракване.

4.2.2 Монтаж на фиксираща поставка за чаши

Специални инструменти:

Решетка [00614935] Фиксираща поставка за чаши [00618565]

За измиване на чаши можете да сгънете фиксиращата поставка за чаши. Благодарение на допълнителния наклон водата се събира по-малко върху чашите. За измиване на високи чаши е препоръчително да оставите фиксиращата поставка за чаши сгъната. Ако в горните кошове има пластмасова вложка за допълнително оборудване, тя трябва да се извади предварително.

1. Извадете пластмасовата вложка.

1. Закрепете фиксиращата поставка за чаши, докато чуете щракване.

1. Сгънете поставката.

Ремонт

1. Поставете съдовете за измиване.

4.2.3 Монтаж на вложката за параход Специални инструменти:

Решетка [00614935] Фиксираща поставка за чаши [00618565]

Поставете вложката за параход под системата на кошовете.

Ремонт

4.3 Смяна на чекмеджета varioDrawer

1. Поставете плочата на дръжката.

4.3.1 Сваляне на чекмеджето varioDrawer

1. Извадете дръжката нагоре.
2. Изстискайте пластмасовите странични вложки и ги натиснете нагоре, за да ги свалите от рамката.

Ремонт

1. Внимателно плъзнете водачите на решетката назад.

1. Извадете гъвкавите клони от решетката.
2. Изстискайте предната част на металната рамка от държачите.

1. Изстискайте металната рамка от водачите назад.

4.3.2 Монтаж на чекмеджето Variо

Монтирайте в обратен ред

Ремонт

4.4 Смяна на дюзата

4.4.1 Сваляне на дюзата

1. За да свалите горната дюза, развийте винта (1) и я издърпайте надолу (2).

1. За да свалите долната дюза, издърпайте я надолу.

4.4.2 Монтаж на дюзата

1. Поставете долната дюза. Дюзата ще щракне на място.
2. Поставете горната дюза и я завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Сваляне на филтрите

1. Завъртете филтъра обратно на часовниковата стрелка (1) и свалете филтърната система (2).

Резервоарът не трябва да се използва за съхранение на тялото

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu ierīcē un pagrieziet rupjo filtru pulksteņrādītāju kustības virzienā. Bultu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamplāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamplāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamplāts izsmidzinātājgalviņa nostiprināsietā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei ir jābūt vienotai nostrāves padevei. Ierīcei ir jābūt vienotai ūdens padevei. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Вкарване на щепсела на захранващия кабел в контакта

ВНИМАНИЕ!

Претоварване на електрическия контакт!

Опасност от пожар

Вкарайте плътно щепсела на захранващия кабел, докато чуете щракване.

Вкарайте щепсела на захранващия кабел в електрическия контакт, така че да чуете щракване.

Ремонт

4.8 Смяна на капака на контейнера за перилен препарат

Като лост може да се използва малка отвертка.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Вратата трябва да е отворена. Капакът на контейнера за перилен препарат трябва да е отворен.

4.8.1 Сваляне на капака на контейнера за перилен препарат

1. Преместете капака на контейнера за перилен препарат с 5 мм.
2. След като повдигнете с лоста, извадете долната част на капака на контейнера за перилен препарат от водещите канали, след това извадете горната част от водещите канали.
3. Отстранете пружината.

4.8.2 Монтаж на пружината

1. Поставете единия край на пружината в отвора на усилвателя на дозатора (1).

1. Поставете другия край на пружината в отвора на усилвателя на капака на контейнера за перилен препарат (2).
2. Натиснете капака на дозатора (3).

4.8.3 Монтаж на капака на контейнера за перилен препарат

1. Поставете едната страна на капака на контейнера за перилен препарат в водачите на дълбочина 5 mm, почти в напълно отворено положение. Леко натиснете другата страна в водачите.
2. Проверете дали капакът на контейнера за перилен препарат работи.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Внимание:

Решетката трябва да бъде извадена. Филтрите трябва да бъдат извадени. → 550

4.9.1 Сваляне на капака на помпата за отпадни води

1. Изгребете останалата вода. Можете да използвате четка.
2. Свалете капака на помпата с лъжица и го хванете за напречния елемент.

1. Повдигнете капака на помпата наклонено навътре и го свалете.

4.9.2 Монтаж на всмукателния маркуч

Поставете маркуча (1) и го натиснете (2).

Маркучът се захваща на място с щракване.

Ремонт

4.10 Смяна на страничния панел

Внимание:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Осигурете свободен достъп до уреда. Отделни уреди: работният плот трябва да бъде отстранен.

4.10.1 Сваляне на страничния панел

1. Развийте винтовете на страничния панел (1).

Фиг. 1: Вграден в плот

1. Наклонете горната част на страничния панел назад (2).
2. Спуснете страничния панел и го издърпайте от вдлъбнатината на основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел във вдлъбнатината на основата (1).

Внимание: Повреда на уплътнението

1. Натиснете страничния панел върху уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната част на вратата

Предупреждение:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от захранването.

4.11.1 Сваляне на външната част на вратата

Развийте винтовете, посочени в описаните по-долу стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3.

Хванете вратата отстрани.

Развийте двата винта.

4.11.2 Монтиране на външната част на вратата

Неправилно поставени или незакрепени кабели!

Повреди на кабелите

▶ Поставете и закрепете кабелите с лента.

Ремонт

Изискване:

Изолационният материал трябва да бъде поставен правилно и закрепен към вътрешната страна на външната част на вратата. Пантите на външната част на вратата трябва да бъдат монтирани.

1. Затворете вътрешната част на вратата, така че да не се закрепва на място.
2. Натиснете външната част на вратата нагоре под контролния панел (1).

3. Притиснете външната част на вратата към вътрешната част и я задръжте (2).

4.

Задръжте вратата отстрани.

Отворете вратата и я закрепете с два винта (4 x 11 mm метални винтове).

1. Затегнете външната част на вратата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако модулът за управление е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът трябва да бъде изключен от захранването.

Уредът трябва да бъде изключен от водоснабдяването.

Външната част на вратата трябва да бъде свалена.

Външната част на вратата трябва да бъде свалена (напълно вградена / вградена).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки на контролния панел и сензора за ниско ниво на препарата за изплакване (1, 2).
2. Развийте шестте винта.
3. Свалете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте 4 x 16 mm винтове.

Монтирайте в обратен ред.

1. Изключете заземителния кабел (3) (допълнително оборудване).
2. Отворете вратата на уреда.
3. Не допускайте падане на контролния панел (придържайте го).

Ремонт

4.13 Фиксиране на пружината на вратата

1. Извадете скобата за закрепване на кабела.

2.1.Отворете вратата (1)

1. Затегнете в жлеба на основата (2).
2. Затворете вратата бавно (3).

Кабелната система автоматично се закрепва към горната част на вратата.

Ремонт

3.1. Отваряне на вратата (4).

1. Хванете жлеба и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете действието от другата страна на уреда.

Ремонт

4.14 Смяна на основния панел

Крачетата са еднакви, затова можете да ги размените.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде свързан към водоснабдяването. Външната част на вратата трябва да бъде свалена. Външната част на вратата трябва да бъде свалена (вградена / вградена).

4.14.1 Сваляне на основния панел

1.

Неправилно сваляне

Ако основният панел се освободи отстрани и се свали, и двата носещи елемента могат да се счупят.

Ако е повреден само един носещ елемент, той може да се смени с другия страничен носещ елемент.

Препоръчително е да оставите нещо под страничните части на предната част на устройството, за да

намалите натоварването върху краката на основния панел.

1. Поставете отвертката в водачите (1) и освободете заключващия механизъм, като го натиснете надолу.

1. Отстранете панела.
2. Извадете краката напред (1).

4.14.2 Монтаж на предния панел

1. Поставете краката.
2. Прикрепете горната част на основния панел (1) и натиснете панела надолу, докато се захване на място, като чуете щракване (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча е долната част на предната страна.

Изискване:

Уредът трябва да бъде свързан към захранването със студена вода. Уредът трябва да бъде свързан към водопровода. Мебелният панел (допълнително оборудване) трябва да бъде свален. Външната част на вратата трябва да бъде свалена. Външната част на вратата трябва да бъде свалена (напълно вградена / вградена). Основният панел трябва да бъде свален (допълнително оборудване).→562

4.15.1 Сваляне на основната плоча

1. Развийте двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Внимателно издърпайте основната плоча напред (1).

4.

В зависимост от модела, щепселът на осветлението EmotionLight все още трябва да е закрепен към основата.

Извадете щепсела от държача и го издърпайте назад (допълнително оборудване) (2).

4.15.2 Монтаж на основната плоча

За да монтирате основната плоча, извършете действията в обратен ред.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в долната част на предната страна на уреда.

Prasiba:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeļu panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). →562 Pamatnes plāksnei ir jābūt noņemtai. 563

4.16.1 Pārplūdes caurules noņemšana

Sakrājies ūdens

• Kad noņem iztukšošanas slēdzeni, var izplūst sakrājies ūdens. Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni ar iztukšošanas sūkni.
• Atbrīvojiet aiztures mehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšdaļas aiztures elementus.

3.1. Pabāziet skrūvgriezi zem metāla aiztura (1).

1. Uzmanīgi atbrīvojiet metāla skavu (2).

Remonts

1. Noņemiet pārplūdes cauruli.

4.16.2 Pārplūdes caurules uzstādīšana

Ūdens radītu bojājumu risks nepareizas pārplūdes caurules uzstādīšanas dēļ

Поставете правилно преливната тръба в долната част на водещия отвор на основата.

Затегнете правилно преливната тръба в горната част, докато чуете щракване.

1. Поставете преливната тръба (1).
2. Поставете преливната тръба в уплътнението (2).
3. Натиснете преливната тръба в водещия отвор на уплътнението (3).
4. Внимателно поставете преливната тръба на място (4).
5. Затегнете преливната тръба със скоба (5).

Ремонт

1. Проверете лявата и дясната страна на инсталацията. 3. Проверете дали е здраво закрепена.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Сваляне на вътрешните части на вратата

Предупреждение:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването.

4.17.1 Сваляне на вътрешните части на вратата

1. Развийте винтовете (1)
2. Свалете вътрешната част на вратата нагоре (2).

1. Закрепете вратата с пантите с винтове.
2. Поставете вътрешната част на вратата върху пантите.
3. Закрепете вътрешната част на вратата с винтове.

4.17.2 Монтаж на вътрешните части на вратата

1. Преместете уплътнението на вратата напред.
2. Поставете вътрешната част на вратата зад уплътнението.
3. Затворете вътрешната част на вратата.
4. Преместете уплътнението на вратата нагоре. Страничните ръбове трябва да сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантите на вратата

Предупреждение:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Уредът трябва да е достъпен безпрепятствено. Страничният панел трябва да бъде свален. →555 Външната част на вратата трябва да бъде свалена. Вътрешната част на вратата трябва да бъде свалена. Контролният панел трябва да бъде свален. →559 Пружините на вратата трябва да бъдат закрепени. →560 Основният панел трябва да бъде свален. →562 Основната плоча трябва да бъде свалена. →563 Преливната тръба трябва да бъде свалена. →564

4.18.1 Сваляне на пантите на вратата

1. С помощта на отвертка разхлабете фиксиращия болт (1).
2. Издърпайте пантата на вратата напред (2).

1. Разкачете заземяващата връзка на пантата на вратата.

4.18.2 Монтаж на пантите на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се закрепи върху уреда.

2.

Ако няма заземяване, вратите може да имат потенциал на електрическо поле.

Създайте заземяване.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Внимание:

Устройството трябва да бъде изключено от захранването. Устройството трябва да бъде изключено от водоснабдяването. Външната част на вратата трябва да бъде свалена. Основната плоча трябва да бъде свалена. Основният панел трябва да бъде свален (допълнително оборудване). Пружините на вратата трябва да бъдат свалени. Контролният панел трябва да бъде свален. Държачът на кабелния сноп в долната дясна част трябва да бъде свален.

4.19.1 Сваляне на уплътнението на вратата

1. Свалете двете скоби на долното уплътнение на вратата (1,2).

1. Разкачете преливната тръба.

1. Свалете преливния улей.

Ремонт

1. Свалете долното уплътнение на вратата от вътрешната страна на вратата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнението на вратата от лявата и дясната страна в жлеба за уплътнение.

1. Поставете уплътнението на вратата заедно с уплътнителната пластина във вътрешната част на вратата.
2. Закрепете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването.

4.20.1 Сваляне на уплътнението на вратата

Свалете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде отрязано до правилната дължина. А именно 1750 мм, ако уредът е с височина 81 см, или 1850 мм, ако уредът е с височина 86 см.

1. Подгответе подходящо уплътнение за вратата.
2. Профилът на уплътнението трябва да бъде монтиран в правилно положение.

1. Бялата точка и лентата на вдлъбнатината на уплътнението трябва да бъдат на едно ниво.

4

Уплътнението не трябва да е накъдрено или разтегнато в ъглите. Краищата на уплътнението трябва да са срязани диагонално и да се стесняват към дъното на предния съд.

Поставете края на уплътнението право срещу вътрешната част на предната врата. Уплътнението трябва да приляга възможно най-плътно към страната на шарнира.

Правилно монтирано уплътнение на вратата

Ремонт

4.21 Смяна на осветителния елемент EmotionLight

Осветителният елемент EmotionLight се намира от външната страна на горната част на предния съд за изплакващ агент.

Изискване:

Уредът трябва да е изключен от захранването. Уредът трябва да е изключен от водоснабдяването. До уреда трябва да има свободен достъп. Работната повърхност трябва да е свалена (допълнително оборудване). Десният страничен панел трябва да е свален (допълнително оборудване).

4.21.1 Сваляне на осветителния елемент EmotionLight

1. Отзад свалете фиксиращия елемент (1).

1. Свалете държателя нагоре (2).
2. Извадете щепсела от съединителя (отпред на уреда вдясно).
3. Разкачете електрическите връзки на захранващия модул.

1. Не включвайте осветителния елемент EmotionLight, докато уредът не е монтиран.

4.21.2 Монтаж на осветителния елемент EmotionLight

1. Поставете държача в отделението за препарат за изплакване (1).

Ремонт

1. Поставете капачката (2).

3.

ВНИМАНИЕ!

Неправилен монтаж

възможни повреди на кабела при пантата на вратата

Поставете кабела при пантата на вратата (между отделението за препарат за изплакване и съда за препарат) така, че подвижните части да не могат да го повредят.

Поставете кабела от дясната страна отдолу.

Ремонт

Фиг. 3: Лентов кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на осветителния модул TimeLight

Сменяйте осветителния модул TimeLight само изцяло. Модулът TimeLight е закрепен към основната плоча отзад.

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Основният панел трябва да бъде свален. → 562 Основната плоча трябва да бъде свалена и обърната. → 563

4.22.1 Сваляне на осветителния модул TimeLight

1. Натиснете фиксиращите елементи (1) назад.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на осветителния модул TimeLight

1. Натиснете фиксиращите елементи (1) на място.

1. Плъзнете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на осветителния модул Gap illumination

Изискване:

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде изключен от водоснабдяването. Външната част на вратата трябва да бъде свалена. Контролният панел трябва да бъде свален.

4.23.1 Осветление на празнината – монтаж

1. Отстранете задържащия елемент (1).
2. Свържете електрическите съединения на работния модул (2).

2.1. От задната страна отстранете задържащия елемент (1).

1. Отстранете оптичното влакно (2).

Ремонт

3.1. Отстранете задържащия елемент (1).

1. Повдигнете печатната платка заедно с държателя и я извадете от рамката на работния модул (2).

4.23.2 Осветление на празнината – инсталиране

1. Поставете държателя на печатната платка в рамката на работния модул.

1. Затегнете, докато чуете щракване.

1. Поставете оптичното влакно и го затегнете, докато чуете щракване.

1. Свържете кабела към работния модул.

Информация за ремонт - Съдомиялна машина

1 Относно този документ 581

1.1 Важна информация 581

1.1.1 Предназначение 581 1.2 Обяснение на символите 581 1.2.1 Нива на опасност 581 1.2.2 Символи за опасност 581 1.2.3 Структура на предупрежденията 582 1.2.4 Общи символи 582

Безопасност 583

2.1 Общи инструкции за безопасност 583 2.1.1 Всички домакински уреди 583

Инструменти и помощни средства 584

Ремонт 585

4.1 Смяна на плот 585

4.1.1 Сваляне на плота 585 4.1.2 Поставяне на плота 585

4.2 Поставяне на системата за кошница 586

4.2.1 Поставяне на плъзгача на разделителя в модела 86 cm 586 4.2.2 Поставяне на скобата на държателя за чаши 586 4.2.3 Поставяне на вложката на изпарителя 587

4.3 Смяна на чекмеджето "varioDrawer" 588

4.3.1 Изваждане на чекмеджето "varioDrawer" 588 4.3.2 Поставяне на чекмеджето "varioDrawer" 589

4.4 Смяна на пръскачките 590

4.4.1 Изваждане на пулверизатора 590 4.4.2 Поставяне на пулверизатора 590

4.5 Смяна на филтрите 591

4.5.1 Изваждане на филтъра 591 4.5.2 Поставяне на филтрите 591

4.6 Поставяне на главата на пулверизатора на тавата за печене 592

4.7 Смяна на захранващия кабел 593

4.7.1 Изключване на захранващия кабел 593 4.7.2 Свързване на захранващия кабел 593

4.8 Смяна на капака на дозатора за перилен препарат 594

4.8.1 Сваляне на капака на дозатора за перилен препарат 594 4.8.2 Поставяне на пружината 594 4.8.3 Поставяне на капака на дозатора за перилен препарат 594

4.9 Смяна на капака на помпата за отпадни води 595

4.9.1 Сваляне на капака на помпата за отпадни води 595 4.9.2 Поставяне на капака на помпата за отпадни води 595

4.10 Смяна на страничния панел 596

4.10.1 Сваляне на страничния панел 596 4.10.2 Поставяне на страничния панел 597

4.11 Смяна на външните врати 598

4.11.1 Сваляне на външните врати 598 4.11.2 Поставяне на външните врати 598

4.12 Смяна на контролния панел 600

4.12.1 Сваляне на контролния панел 600 4.12.2 Поставяне на контролния панел 600

4.13 Закрепване на пружините на вратата 601

4.14 Смяна на панела на крачетата 603

4.14.1 Сваляне на панела на крачетата 603 4.14.2 Поставяне на панела на крачетата 603

4.15 Смяна на капака на цокъла 604

4.15.1 Сваляне на капака на цокъла 604 4.15.2 Поставяне на капака на цокъла 604

4.16 Смяна на отточния маркуч 605

4.16.1 Смяна на отточния канал 605 4.16.2 Поставяне на отточния маркуч 608

4.17 Смяна на вътрешните врати 608

4.17.1 Сваляне на вътрешните врати 608 4.17.2 Поставяне на вътрешните врати 608

4.18 Смяна на пантите на вратата 609

4.18.1 Сваляне на пантите на вратата 609 4.18.2 Поставяне на пантите на вратата 609

4.19 Смяна на уплътнението на вратата (долно) 611

4.19.1 Изваждане на уплътнението на вратата 611 4.19.2 Поставяне на уплътнението на вратата 612

4.20 Смяна на уплътнението на вратата (горно) 613

4.20.1 Изваждане на уплътнението на вратата 613 4.20.2 Поставяне на уплътнението на вратата 613

Информация за ремонт – Съдомиялна машина

4.21 Смяна на EmotionLight 614

4.21.1 Сваляне на „EmotionLight“ 614 4.21.2 Поставяне на „EmotionLight“ 614

4.22 Смяна на TimeLight 617

4.22.1 Сваляне на „TimeLight“ 617 4.22.2 Монтаж на „TimeLight“ 617

4.23 Смяна на „Gap illumination“ 618

4.23.1 Демонтаж на „Gap illumination“ 618 4.23.2 Монтаж на „Gap illumination“ 619

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт имат за цел да помогнат на потребителя да ремонтира уредите самостоятелно, съгласно действащия регламент за екопроектиране (редакция от март 2021 г.).

В тях е предоставена информация как да смените определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, свържете се с нашия сервиз за клиенти. Ние носим отговорност за щети само ако указанията за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от сигнална дума и предупредителен символ. Сигналната дума показва степента на опасност.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
AISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността. В този документ се използват следните символи за опасност:

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Относно този документ

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ са със стандартизиран вид и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици при неспазване на предупреждението.

Мерки и забрани за избягване на опасността.

Този пример показва предупреждение за електрически удар от части под напрежение. Посочена е мярка за избягване на опасността.

ОПАСНОСТ

Опасност от токов удар поради части под напрежение! Смърт от токов удар

Преди да започнете ремонта, не по-малко от 60 секунди изключете уреда от електрическото захранване.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastapatarimq (tik tekstas)
3	Žymi nuorodj vaizdo pamokq

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонта на електрически конструктивни части могат да причинят токов удар! Преди да започнете работа, не по-малко от 60 секунди изключете уреда от захранването.
• След ремонта се уверете, че е извършен тест за безопасност съгласно VDE 0701 или действащите местни разпоредби.

Опасност от нараняване от остри ръбове!

Носете защитни ръкавици.

Риск от притискане по време на ремонт, текуща техническа поддръжка, отстраняване на неизправности и техническа поддръжка поради тежки и движещи се конструктивни части

Носете защитни обувки. Осигурете тежките конструктивни части, за да не паднат. Не доближавайте части от тялото до движещи се конструктивни части.

Риск за безопасността / работата на уреда - Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни конструктивни части (ESD)! - Не докосвайте модулите, както и техните съединители и проводници.

Инструменти и помощни средства

Paskyrimas Išsami	informacija Vaizdai
-Torx T20° atsuktu- vas su klauryme [00340764]	100 mm, varžtams su saugos kaiščiu
-Torx T15° atsuktu- vas	Ilgis 80 mm
Atsuktuvas su ipjo- vomis	Mente 10 mm x 1,6 mm x 200 mm
Adatinés replès [00340871]	Ilgis: 200 mm

Ремонт

4.1 Смяна на плот

Изискване.

Уредът трябва да бъде изключен от захранването. Уредът трябва да бъде свободно достъпен.

4.1.1 Сваляне на плота

1. Извадете двата винта отзад (1) (по избор).
2. Натиснете двата фиксатора под плота нагоре (2).

1. Повдигнете леко плота отпред (3).
2. Преместете плота леко назад (4).
3. Свалете плота.

4.1.2 Поставяне на плота

1. Закрепете плота на масата с фиксиращите скоби (1).

1. Бутнете плота на масата напред (2).
2. Натиснете предната част на плота надолу, докато двата фиксатора щракнат шумно на мястото си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Поставяне на системата за кошници

Изискване.

Кошницата, предназначена за уреда, е извадена.

4.2.1 Поставяне на плъзгача на разделителя при модела 86 cm

Специални инструменти.

Водеща на разделителя [00614935] Притискащ елемент на държателя за чаши [00618565] 1. Поставете плъзгача на разделителя диагонално, отпред на кошницата. 2. Центрирайте канала на разделителя и натиснете, за да го фиксирате на място.

4.2.2 Поставяне на притискащия елемент на държателя за чаши

Специални инструменти.

Водеща на разделителя [00614935] • Притискащ елемент на държателя за чаши [00618565]

При миене на чаши притискащият елемент на държателя за чаши може да се наклони нагоре. Допълнителният ъгъл намалява водата, събираща се на дъното на чашите. При миене на високи чаши препоръчваме да наклоните притискащия елемент на държателя за чаши надолу. Ако в горните кошници се използва пластмасова поставка, тя трябва да се извади преди това.

1. Поставете пластмасовия капак.

1. Поставете скобата на държача за чаша на необходимото място, за да се фиксира.

1. Огънете скобата нагоре.

Ремонт

1. Поставете съдовете, които искате да измиете.

4.2.3 Поставяне на вложката на изпарителя

Специални инструменти.

Водеща пластина [00614935] Скоба на държача за чаша [00618565]

• Поставете вложката на изпарителя със задните части под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето, varioDrawer"

1. Огънете дръжките на капаците навътре.

4.3.1 Изваждане на чекмеджето, varioDrawer"

1. Свалете дръжките, като ги повдигнете нагоре.
2. Натиснете пластмасовите странични капаци навън, след това нагоре, за да ги извадите от рамката.

Ремонт

1. Внимателно наклонете водещите разделители навън.

1. Извадете сгъваемата рамка с разделителите.
2. Натиснете металната рамка отпред и я извадете от държачите.

1. Натиснете металната рамка и я извадете от уплътнението.

4.3.2 Поставяне на чекмеджето „VarioDrawer“

Поставете отново в обратен ред.

Ремонт

4.4 Смяна на разпръсквача

4.4.1 Изваждане на разпръсквача

1. Отстранете горната дюза (1) и я издърпайте надолу, за да я извадите (2).

1. Издърпайте долната дюза надолу, за да я извадите.

4.4.2 Монтиране на дюзата

1. Поставете долната дюза. Дюзата ще се фиксира на правилното място.
2. Поставете горната дюза и я завийте здраво на правилното място.

Ремонт

4.5 Смяна на филтъра

4.5.1 Изваждане на филтъра

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Внимавайте в съда за вода да не попаднат чужди предмети.

1. За да извадите микрофилтъра, го издърпайте надолу.

4.5.2 Монтиране на филтъра

1. Сглобете отново филтъра. Уверете се, че фиксаторите на филтъра за едри частици са се захванали на правилното място.
2. Поставете филтърната система в уреда и завъртете филтъра за едри частици по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на главата на пръскачката за печене

1. Извадете горната кошница.
2. Поставете главата на пръскачката за печене върху държача (1) и я завъртете надясно (2).

Главата на пръскачката за печене ще бъде фиксирана в правилната позиция.

Ремонт

4.7 Смяна на захранващия кабел

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

Внимателно повдигнете щепсела на захранващия кабел нагоре, спуснете го надолу и го извадете от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на основната връзка!

Опасност от пожар

Поставете захранващия кабел плътно, докато щракне.

Поставете щепсела на захранващия кабел в контакта, докато щракне шумно на мястото си.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Като лост може да се използва малка отвертка.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Сваляне на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 мм.
2. Повдигнете капака на дозатора с лост към долната страна на водещите канали и извадете капака от горната страна на водещите канали.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора за закрепване на разпределителя (1).

1. Поставете късия край на пружината в отвора за закрепване на капака на дозатора (2).
2. Натиснете и поставете капака върху разпределителя (3).

4.8.3 Поставяне на капака на дозатора за перилен препарат

1. Преди да отворите напълно, поставете капака на дозатора за препарат на 5 mm в направляващите канали от едната страна. Като използвате малко сила, внимателно натиснете противоположната страна в направляващите канали.
2. Проверете как се затваря капакът на дозатора за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчни води

Изискване.

Кошницата трябва да е извадена. Филтрите трябва да са извадени.→591

4.9.1 Сваляне на капака на помпата за отпадъчни води

1. Изпразнете водата.

Ако е необходимо, използвайте гъба.

1. Отворете капака на помпата с лъжица и го хванете за кръста.

1. Повдигнете капака на помпата под ъгъл навътре и го свалете.

4.9.2 Поставяне на капака на помпата за отпадъчни води

Поставете капака на помпата (1) и натиснете надолу (2).

• Капакът на помпата ще се фиксира на правилното място.

Ремонт

4.10 Смяна на страничния панел

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредите са свободно достъпни. За вградени уреди: плотът трябва да бъде свален - 585

4.10.1 Сваляне на страничния панел

1. Извадете винтовете от страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън в горната част (2).
2. Спуснете страничния панел и го извадете от основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в основата (1).

Фиг. 2: Напълно вграден

2. Притиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външните врати

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Просто развийте винтовете, посочени в следващите стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3

Подпрете вратата – дръжте я от едната страна.

Развийте двата винта.

4.11.2 Монтиране на външната врата

Ремонт

Изискване.

Изолационният филм е разположен правилно и е закрепен от вътрешната страна на външната врата. Поставете пантите на външната врата. 1. Затворете вътрешната врата, но не я заключвайте. 2. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4

Придържайте вратите - дръжте ги от едната страна.

Отворете вратите и ги закрепете с два винта (4 x 11 mm метални винтове).

1. Закрепете външните врати с четири винта (4 x 11 mm метални винтове).

Ремонт

4.12 Смяна на контролния панел

При повреда на операционния модул трябва да се смени целият контролен панел.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да бъдат свалени. Външните врати трябва да бъдат свалени (напълно вграден / вграден).

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки от контролния панел и долния сензор за допълнително изплакване (1, 2).

1. Разкачете заземителния проводник (3) (по избор).
2. Отворете вратата на уреда.
3. Не позволявайте на контролния панел да падне на земята (поддържайте го).
4. Извадете шестте винта.

1. Свалете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4 × 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Свалете външния капак на водача.

2.1. Леко отворете вратата (1).

1. Прикрепете към вдлъбнатината на основата. 3. Бавно затворете вратата (3).

Кабелите автоматично ще се закрепят към пантата на вратата.

Ремонт

3.1. Леко затворете вратата (4).

1. Преместете жлеба към края и освободете пантата на вратата (5).
2. Отворете вратичката (6).

1. Извършете същите действия и от другата страна на уреда.

Ремонт

4.14 Смяна на панела на крачетата

Крачетата са еднакви, затова могат да се разменят.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да е свалена (напълно вграден / вграден).

4.14.1 Сваляне на панела на крачетата

1.

Неправилно сваляне. Ако панелът на крачетата се отпусне отстрани и се свали, двата държача могат да се счупят. Ако е счупен само един държач, страната може да се смени, тъй като държачите са еднакви. Под уреда, отпред отстрани, се препоръчва да се постави подпора, за да се намали натоварването върху панела на крачетата и крачетата.

1. Pasiekite kreipiklius (1), atsuktuvu atleiskite fiksatorių, stumdami žemyn.

1. Свалете панела.
2. Свалете крачетата, като ги издърпате напред (1).

4.14.2 Поставяне на панела за крачетата

1. Поставете крачетата.
2. Прикрепете панела за крачетата отгоре (1) и натиснете надолу, докато щракне шумно на мястото си (2).

Ремонт

4.15 Смяна на капака на цокъла

Капакът на цокъла се намира в долната част, отпред на уреда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната плоскост (по избор) трябва да е свалена. Външните врати трябва да са свалени. Външните врати трябва да са свалени (напълно вграден / вграден). Панелът за крачетата трябва да е свален (по избор). → 603

4.15.1 Сваляне на капака на цокъла

1. Развийте двата винта (1).

1. Разкачете пружините (2).
2. Наклонете внимателно капака на цокъла напред (1).

В зависимост от серията на модела, щепселът EmotionLight все още може да бъде свързан към основата.

Освободете щепсела от скобата с пръст и го издърпайте към края (по избор) (2).

4.15.2 Поставяне на капака на гнездата на основата

• Поставете капаците на гнездата на основата в обратен ред.

Ремонт

4.16 Смяна на дренажния маркуч

Дренажният маркуч се намира в долната задна част на уреда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната плоча трябва да бъде отстранена (по избор). Външните врати трябва да бъдат отстранени. Панелът под краката трябва да бъде отстранен (по избор). Капакът на гнездата на основата трябва да бъде отстранен.

4.16.1 Смяна на дренажния канал

Остатъчна вода

След като изключите изпускателния клапан, може да изтече остатъчна вода. Съберете водата или я отстранете от ваната на основата със спринцовка.

1. Освободете механизма за събиране в горната част (1, 2).

1. Освободете скобата в горната част.

3.1. С помощта на металния ограничител поставете отвертката.

1. Внимателно освободете металния ограничител (2).

Ремонт

1. Извадете дренажната тръба.

4.16.2 Поставяне на дренажната тръба

Ако дренажната тръба е поставена неправилно, водата може да повреди уреда. Поставете правилно дренажната тръба в долната част в вдлъбнатината на основата.

Поставете правилно дренажната тръба в горната част на необходимото място, за да се фиксира.

1. Поставете дренажната тръба (1).
2. Преместете уплътнението на дренажната тръба (2).
3. Натиснете дренажната тръба в водача на уплътнението (3).
4. Внимателно поставете дренажната тръба (4).
5. Затегнете скобата на дренажната тръба (5).

Ремонт

1. Проверете как тръбата е поставена отляво и отдясно. 3. Проверете дали тръбата е стабилно опряна.

1. Затегнете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешните врати

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешните врати

1. Извадете винтовете (1).
2. Свалете вътрешните врати, като ги повдигнете нагоре (2).

1. Закрепете пантите на вратите с винтове.
2. Поставете вътрешните врати в пантите на вратите.
3. Закрепете вътрешните врати с винтове.

4.17.2 Монтиране на вътрешните врати

1. Отгънете уплътнението на вратите напред.
2. Преместете вътрешните врати зад уплътнението на вратите. 3. Затворете вътрешните врати.
3. Отстранете уплътнението на вратата, като го издърпате нагоре. Страничните части са показани обърнати нагоре.
4. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел трябва да бъде свален. → 596 Външната врата трябва да бъде свалена. Вътрешната врата трябва да бъде извадена. Контролният панел трябва да бъде свален. → 600 Пружините на вратата трябва да бъдат закрепени. → 601 Панелът на крачетата трябва да бъде свален. → 603 Капакът на основния отвор трябва да бъде свален. → 604 Дренажният канал трябва да бъде изваден. → 605

4.18.1 Сваляне на пантата на вратата

1. С помощта на отвертка закрепете фиксиращата скоба (1). 2. Издърпайте предната част на пантата на вратата (2).

1. Освободете заземителната връзка от пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Опасност за живота от токов удар при неправилен ремонт. Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта се уверете, че е извършен тест за безопасност съгласно VDE 0701 или действащите разпоредби в страната.

Ремонт

1. Монтирайте пантата върху уреда (1).
2. Натиснете бутона надолу (2), докато се закрепи към устройството.

2.

Ако заземителната връзка не е свързана, захранването може да бъде подадено само чрез две

релета.

Свържете заземителната връзка

Ремонт

4.19 Смяна на уплътнението на вратата (долното)

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да бъдат свалени. Капакът на цокъла трябва да бъде свален. 604 Панелът на крачетата трябва да бъде свален (по избор). →603 Пружините на вратата трябва да бъдат извадени. Контролният панел трябва да бъде свален. Държачът на кабелния сноп в долната дясна част трябва да бъде свален.

4.19.1 Изваждане на уплътнението на вратата

1. От долното уплътнение на вратата отстранете две скоби (1,2).

1. Разкачете дренажния канал.

1. Извадете дренажния улей.

Ремонт

1. Извадете долния уплътнител на вратата.

4.19.2 Монтаж на уплътнителя на вратата

1. Поставете капачките на уплътнителя от лявата и дясната страна на водещата шина и поставете уплътнителя на вратата.

1. Поставете уплътнителя на вратата заедно с уплътняващия вентил на вътрешната врата.
2. Закрепете уплътнителя на вратата с две скоби.

Ремонт

4.20 Смяна на уплътнителя на вратата (горен)

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Изваждане на уплътнителя на вратата

Извадете уплътнителя на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнителя на вратата

Преди монтажа трябва да отрежете уплътнителя на вратата с необходимата дължина. За уреди с височина 81 см се поставя уплътнител с дължина 1750 мм, а за височина 86 см - 1850 мм.

1. Подгответе подходящия уплътнител на вратата.
2. Уверете се, че позицията на уплътнителния профил е правилна.

1. Бялата точка трябва да е на същата височина като долната лента на уплътнението.

4

Уплътнението трябва да е без вълни и да не е опънато в ъглите. В краищата уплътнението се скъсява диагонално към дъното на съда при стесняването на стоките.

Края на уплътнението под вътрешните водачи насочете право към предната част. Уплътнението трябва да опира колкото е възможно повече в ръба на съда.

Правилно поставено уплътнение на капака:

Ремонт

4.21 Смяна на „EmotionLight"

„EmotionLight" е монтирано в горната предна част на областта на миещия съд, от външната страна на съда.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Трябва да е свален плотът (по избор). Трябва да е свален десният страничен панел (по избор).→596

4.21.1 Сваляне на EmotionLight

1. Освободете фиксиращия елемент в задната част (1).

1. Свалете държача, като го повдигнете нагоре (2).
2. Извадете щепсела от гнездото (долу вдясно, отпред на уреда).
3. Изключете електрическия конектор от захранващия модул.

1. Извадете „EmotionLight“ от уреда.

4.2.1.2 Поставяне на „EmotionLight“

1. Поставете държача върху опората на миялния съд (1).

Ремонт

2. Затегнете с фиксиращата скоба (2).

3

ВНИМАНИЕ!

Неправилно поставяне!

Възможно е да повредите кабела в зоната на пантата на вратата.

Свържете кабела в зоната на пантата на вратата (между плочата на пантата и миялния съд), така че движещите се части да не го повредят.

Свържете кабела към долната лява страна.

Ремонт

Pav. 3: Плосък кабел

1. Изключете щепсела

Ремонт

4.22 Смяна на „TimeLight“

Сменяйте TimeLight само като напълно сглобен детайл. Модулът TimeLight се завинтва към задния капак на основата.

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Панелът на крачетата трябва да е свален. → 603 Капакът на основата трябва да е свален и свързан.604

4.22.1 Сваляне на „TimeLight“

1. Наклонете скобите (1) леко навън.

1. Извадете модула TimeLight от водача, като го повдигнете нагоре (2).

4.22.2 Монтаж на „TimeLight“

1. Върнете скобите (1) в изходно положение.

1. Вкарайте модула „TimeLight“ във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23, Смяна на "Gap illumination"

Изискване.

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати трябва да са свалени. Контролният панел трябва да е свален.

4.23.1 Демонтаж на "Gap illumination"

1. Освободете фиксатора (1).
2. Изключете електрическия конектор (2) от работния модул.

1. Освободете фиксатора в задната част (1). 2. Отстранете устройството за светлинния лъч (2).

Ремонт

3.1. Освободете фиксатора (1).

1. Повдигнете PCB заедно с държача нагоре и го извадете от рамката на работния модул (2).

4.23.2 Монтаж на "Gap illumination"

1. Поставете държача на PCB в рамката на работния модул.

1. Затегнете - трябва да се чуе звук на фиксиране.

1. Поставете устройството за свеж въздух и го фиксирайте - трябва да се чуе звук на фиксиране.

1. Свържете кабела към работния модул.

Съвети за ремонт - Съдомиялна машина

Относно този документ. 622

1.1 Важна информация 622

1.1.1 Предназначение 622 1.2 Обяснение на символите 622 1.2.1 Нива на опасност 622 1.2.2 Символи за опасност 622 1.2.3 Структура на предупрежденията 623 1.2.4 Общи символи 623

624

2.1 Общи инструкции за безопасност 624

2.1.1 Всички домакински уреди 624

Инструменти и помощни средства 625

Ремонт 626

4.1 Смяна на работната плоча 626

4.1.1 Демонтаж на работната плоча 626 4.1.2 Монтаж на работната плоча 626

4.2 Монтаж на кошничната система 627

4.2.1 Монтаж на таблетния съд за модел 86 см 627 4.2.2 Монтаж на скобата за чаши 627 4.2.3 Монтаж на вложката за уред за готвене на пара 628

4.3 Смяна на varioDrawer 629

4.3.1 Демонтаж на varioDrawer 629 4.3.2 Монтаж на varioDrawer 630

4.4 Смяна на разпръскващите рамена 631

4.4.1 Демонтаж на разпръскващото рамо 631 4.4.2 Монтаж на разпръскващото рамо 631

4.5 Смяна на филтъра 632

4.5.1 Демонтаж на филтъра 632 4.5.2 Монтаж на филтъра 632

4.6 Монтаж на разпръскващата глава за тава за печене 633

4.7 Смяна на захранващия кабел 634

4.7.1 Изключване на захранващия кабел 634 4.7.2 Свързване на захранващия кабел 634

4.8 Смяна на капака на дозатора за препарат 635

4.8.1 Демонтаж на капака на дозатора за препарат 635 4.8.2 Поставяне на пружината 635 4.8.3 Монтаж на капака на дозатора за препарат 635

4.9 Смяна на капака на помпата за отпадъчна вода 636

4.9.1 Демонтаж на капака на помпата за отпадъчна вода 636 4.9.2 Монтаж на капака на помпата за отпадъчна вода 636

4.10 Смяна на страничния панел 637

4.10.1 Демонтаж на страничен панел 637 4.10.2 Монтаж на страничен панел 638

4.11 Смяна на външна врата 639

4.11.1 Демонтаж на външна врата 639 4.11.2 Монтаж на външна врата 639

4.12 Смяна на контролен панел 641

4.12.1 Демонтаж на контролен панел 641 4.12.2 Монтаж на контролен панел 641

4.13 Закрепване на пружини на вратата 642

4.14 Смяна на подов панел 644

4.14.1 Демонтаж на подов панел 644 4.14.2 Монтаж на подов панел 644

4.15 Смяна на цокъл 645

4.15.1 Демонтаж на цокъл 645 4.15.2 Монтаж на цокъл 645

4.16 Смяна на преливния канал 646

4.16.1 Демонтаж на преливния канал 646 4.16.2 Монтаж на преливния канал 647

4.17 Смяна на вътрешна врата 649

4.17.1 Демонтаж на вътрешна врата 649 4.17.2 Монтаж на вътрешна врата 649

4.18 Смяна на панта на вратата 650

4.18.1 Демонтаж на панта на врата 650 4.18.2 Монтаж на панта на врата 650

4.19 Смяна на (долно) уплътнение на врата 652

4.19.1 Демонтаж на уплътнението на вратата 652 4.19.2 Монтаж на уплътнението на вратата 653

4.20 Смяна на (горно) уплътнение на врата 654

4.20.1 Демонтаж на уплътнение на врата 654 4.20.2 Монтаж на уплътнение на врата 654

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 655

4.21.1 Демонтаж на EmotionLight 655 4.21.2 Монтаж на EmotionLight 655

4.22 Смяна на TimeLight 658

4.22.1 Демонтаж на TimeLight 658 4.22.2 Монтаж на TimeLight 658

4.23 Смяна на Gap Illumination 659

4.23.1 Демонтаж на Gap Illumination 659 4.23.2 Монтаж на Gap Illumination 660

● Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт трябва да помогнат на клиента сам да ремонтира уреди в съответствие с действащата регулация за дизайна (с валидност 03/2021).

Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

Свържете се с нашата служба за клиенти, ако имате въпроси. Поемаме отговорност за щети само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупрежденията, показващи нивото на опасност, се състоят от символ и сигнална дума. Сигналната дума показва колко сериозна е опасността.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са графични изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

• Относно този документ

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

Примерът по-долу показва предупреждение за електрически удар поради части под напрежение. Мярката за избягване на опасността е посочена.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnirger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до електрически удар! Изключете уреда от електрическата мрежа поне 60 секунди преди започване на работа.
• След ремонта трябва да се уверите, че е извършен тест за безопасност съгласно VDE 0701, както и приложимите разпоредби в съответната страна.

Опасност от нараняване поради остри ръбове!

Използвайте защитни ръкавици.

Опасност от притискане на части от тялото по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и подвижни компоненти.

Използвайте защитни обувки. Осигурете тежките компоненти, за да предотвратите падането им. - Не поставяйте части от тялото в подвижни компоненти.

Опасност за безопасността/функцията на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на части, чувствителни към електростатичен разряд (ESD)! - Не докосвайте модулите, включително съединенията и проводниците.

Инструменти и помощни средства

Betegnelse Detaljer Bilder
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Torx T15-skrutrek-ker	Lengde 80 mm
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm
Spisstang [00340871]	Lengde: 200 mm, rett

Ремонт

4.1 Смяна на работния плот

Предпоставка:

Уредът е изключен от захранването. Уредът е свободно достъпен.

4.1.1 Демонтаж на работния плот

1. Отстранете двата винта отзад (1) (алтернативно).
2. Натиснете двете заключващи рамена под работния плот нагоре (2).

1. Повдигнете леко работния плот отпред (3).
2. Бутнете работния плот назад (4).
3. Свалете работния плот.

4.1.2 Монтаж на работния плот

1. Поставете задната част на работния плот в водачите с помощта на фиксиращите скоби (1).

1. Бутнете работния плот напред (2).
2. Натиснете надолу предната страна на работната плоча, докато двете заключващи рамена не щракнат чуто на място (3).
3. Завийте отново двата винта (4) (алтернативно).

Ремонт

4.2 Монтаж на кошничната система

Условие: Съответната кошница е извадена от уреда.

4.2.1 Монтаж на таблетна поставка за модел 86 см

Специални помощни средства:

Таблетна поставка [00614935] Държач за чаши [00618565]

1. Вкарайте таблетната поставка диагонално отпред на кошницата.
2. Центрирайте и щракнете таблетната поставка на място.

4.2.2 Монтаж на държача за чаши

Специални помощни средства:

Таблетна поставка [00614935] Държач за чаши [00618565]

Когато миете чаши, държачът за чаши може да се сгъне нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. Когато става въпрос за високи чаши, препоръчваме да държите държача за чаши сгънат надолу. Ако горните кошници имат алтернативна пластмасова вложка, тя трябва първо да се отстрани.

1. Отстранете пластмасовата вложка.

1. Поставете скобата за чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете частите, които трябва да се измият.

4.2.3 Монтаж на вложката за пара

Специални помощни средства:

Таблетна поставка [00614935] Скоба за чаши [00618565]

Затегнете вложката за пара с крайните части под кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Демонтаж на varioDrawer

1. Огънете дръжките навътре.

1. Извадете дръжката нагоре.
2. Натиснете пластмасовите вложки отстрани навън и ги избутайте от рамката нагоре.

Ремонт

1. Огънете водещите щифтове внимателно навън.

1. Издърпайте подвижните щифтове от щифтовете.
2. Натиснете металната рамка навън от държачите отпред.

1. Плъзнете металната рамка назад и я извадете от обшивката.

4.3.2 Монтаж на varioDrawer

Монтира се в обратен ред.

Ремонт

4.4 Смяна на спрей рамената

4.4.1 Демонтаж на спрей рамото

1. Развийте горното спрей рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното спрей рамо надолу, за да го отстраните.

4.4.2 Монтаж на горния спрей рамо

1. Поставете долното спрей рамо. То ще щракне на място.
2. Поставете горното спрей рамо и го завийте на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в дъното на съда не са паднали чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го извадите.

4.5.2 Монтаж на филтъра

1. Сглобете филтърната система отново. Уверете се, че фиксиращите елементи на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат с маркировките.

Ремонт

4.6 Монтаж на спрей глава за тава за печене

1. Отстранете горната кошница.
2. Поставете дюзата за пръскане за тавата за печене в държача (1) и я завъртете надясно (2).

Дюзата за пръскане за тавата за печене щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Движете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност от вода. Поставете захранващия кабел плътно, докато щракне на място.

• Поставете щепсела на захранващия кабел в контакта, докато щракне чуто на място.

Ремонт

4.8 Смяна на капака на дозатора за препарат

Може да се използва отвертка, за да се повдигне капакът.

Предпоставка:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Демонтаж на капака на дозатора за перилен препарат

1. Плъзнете капака на дозатора за перилен препарат с 5 mm.
2. Извадете капака на дозатора за перилен препарат от водачите от най-ниската страна и го извадете от водачите от противоположната страна.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозаторния блок (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака в дозаторния блок (3).

4.8.3 Монтаж на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 mm преди напълно отворена позиция във водачите от едната страна. С малко усилие натиснете противоположната страна във водачите.
2. Проверете функционирането на капака на дозатора за перилен препарат.

Ремонт

4.9 Смяна на капака на дренажната помпа

Предпоставки:

Кошът е изваден. Филтрите са извадени. → 6:32

4.9.1 Демонтаж на капака на дренажната помпа

1. Извадете евентуално останалата вода; ако е необходимо, използвайте гъба. 2. Отхлупете капака на помпата с лъжица и го хванете за напречната част.

1. Наклонете капака на помпата навътре и го свалете.

4.9.2 Монтаж на капака на дренажната помпа

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. За свободностоящи уреди: работният плот е демонтиран. → 626

4.10.1 Демонтаж на страничния панел

1. Отстранете винтовете от страничния панел (1).

Изображение 1: Напълно интегриран

1. Наклонете страничния панел леко навън (2).
2. Спуснете страничния панел и го издърпайте от дъното (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в дъното (1).

Изображение 2: Напълно интегриран

1. Натиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.11.1 Демонтаж на външната врата

Просто отстранете винтовете, както е описано в точките по-долу.

1. Отворете вратата.
2. Отстранете четири винта.

3.

Осигурете вратата, като я държите от едната страна.

Отстранете два винта.

4.11.2 Монтаж на външната врата

Ремонт

Предпоставка:

Изолационният флис е поставен правилно и закрепен от вътрешната страна на външната врата. Пантите са поставени във външната врата. 1. Затворете вътрешната врата, без да я затръшвате. 2. Плъзнете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната врата и задръжте (2).

4

Осигурете вратата, като я държите от едната страна.

Отворете вратата и я закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външната врата с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако контролен модул е дефектен, трябва да се смени целият контролен панел.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден).

4.12.1 Демонтаж на контролния панел

1. Разкачете електрическите връзки от контролния панел и долния сензор за препарат за изплакване (1, 2).

1. Разкачете заземителния кабел (3) (алтернативно).
2. Отворете вратата на уреда.
3. Осигурете контролния панел, за да не падне (задръжте го).
4. Отстранете шест винта.

1. Демонтирайте контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 × 16 mm.

Повторете процедурата в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния канал.

2.1. Отворете леко вратата (1).

1. Поставете я в жлеба на дъното (2).
2. Затворете бавно вратата (3).

Кабелната система автоматично се свързва към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и разхлабете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са идентични и могат да се разменят.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана).

4.14.1 Демонтаж на цокъла

1.

Неправилен демонтаж. Ако цокълът се разхлаби отстрани и се свали, могат да се счупят две скоби. Ако е повредена само една скоба, страните могат да се разменят, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда, отпред и отстрани, за да намалите натоварването върху цокъла с крачетата.

1. Хванете двете водещи (1) с отвертка и разхлабете примката, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете крачетата отпред (1).

4.14.2 Монтаж на цокъла

1. Поставете крачетата.
2. Закачете цокъла отгоре (1) и го натиснете надолу, докато щракне audible на място (2).

Ремонт

4.15 Смяна на цокълната плоча

Цокълната плоча се намира в най-долната зона отпред.

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Мебелната фронтална част (алтернатива) е отстранена. Външната врата е демонтирана. Външната врата е демонтирана (напълно интегрирана/интегрирана). Цокълният панел е демонтиран (алтернатива).

4.15.1 Демонтаж на цокълната плоча

1. Отстранете два винта (1).

1. Разхлабете заключващите елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

Щепселът на EmotionLight остава свързан към цокъла, в зависимост от моделната серия.

Разхлабете щепсела на заключващия бутон и го издърпайте назад (алтернатива) (2).

4.15.2 Монтаж на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал е разположен в долната зона отпред на уреда.

Предпоставки:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната врата е отстранена (алтернативно). Външният капак е демонтиран. Фолиото е демонтирано (алтернативно), → 644 Основната плоча е демонтирана. 645

4.16.1 Демонтаж на преливния канал

Остатъчна вода

След отстраняване на дренажния маркуч може да изтече остатъчна вода. - Съберете водата или използвайте спринцовка, за да я отстраните от дъното.

1. Извадете от заключващия механизъм отгоре (1, 2).

1. Освободете заключващия елемент отгоре.

3.1. Поставете отвертка под металната спирачка (1).

1. Освободете внимателно металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Повреда от вода поради неправилен монтаж на преливния канал! Поставете преливния канал правилно във втулката на дъното на ваната. Щракнете преливния канал правилно на място отгоре.

1. Поставете преливния канал (1).
2. Придвижете преливния канал в уплътнението (2).
3. Натиснете преливния канал във втулката на уплътнението (3).
4. Вкарайте внимателно преливния канал (4).
5. Закачете преливния канал в скобата (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете дали е закрепен сигурно.

1. Закачете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Извадете вътрешната врата нагоре (2).

1. Осигурете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Осигурете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата към предната страна.
2. Преместете вътрешната врата зад уплътнението.
3. Затворете вътрешната врата.
4. Сгънете уплътнението нагоре. Страничните части сочат
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е демонтиран. Външната врата е демонтирана. Вътрешната врата е демонтирана. Панелът за управление е демонтиран. Водещите на вратата са закрепени. Следващият панел е демонтиран. Основната плоча е демонтирана. Каналът за преливане е демонтиран.

4.18.1 Демонтаж на пантата на вратата

1. Разхлабете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Спуснете пантата надолу (2), докато се закрепи към уреда.

2.

Липсващо заземяване може да доведе до мрежов потенциал на вратата.

Създайте заземяване

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването. Външната врата е демонтирана. Основната плоча е демонтирана. → 645 Долният панел е демонтиран (алтернативно). → 644 Водещите на вратата са демонтирани. Панелът за управление е демонтиран. Държачът на захранващия кабел долу вдясно е демонтиран.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двете скоби за захващане на долното уплътнение на вратата (1, 2).

1. Разхлабете преливния канал.

1. Повдигнете преливния улей.

Ремонт

1. Отстранете уплътнението на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната лента с уплътнението на вратата.

1. Поставете уплътнението на вратата със заключващото ухо във вътрешната врата.
2. Затегнете уплътнението на вратата с две скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Предпоставка:

Уредът се изключва от захранването. Уредът се изключва от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже до правилната дължина преди монтаж. Това е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе правилното уплътнение на вратата.
2. Осигурете правилна монтажна позиция за профила на уплътнението.

1. Бялата точка трябва да е на нивото на уплътнителната лента.

4

Уплътнението не трябва да има вълни или да е опънато в ъглите. Уплътнението се отрязва диагонално в краищата и се среща в остър ъгъл в долната част на контейнера отпред.

Поставете края на уплътнението точно срещу предната част под вътрешната врата. Уплътненията трябва да лежат възможно най-далеч към страната на контейнера.

Правилно монтирано уплътнение:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната външна зона отпред на резервоара за изплакване.

Предпоставки:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот е демонтиран (алтернативно). Десният страничен панел е демонтиран (алтернативно). →637

4.21.1 Демонтаж на EmotionLight

1. Освободете закачалката отзад (1).

1. Извадете държача навън към предната страна (2).
2. Издърпайте щепсела от контакта (долу вдясно отпред на уреда).
3. Отстранете електрическата връзка от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Закачете закачалката (2).

3.

Монтирайте кабела от долната дясна страна.

Ремонт

Фигура 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight трябва да се сменя само като цял модул. Модулът TimeLight е закрепен към задната страна на цокълната плоча.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е демонтиран. → 644 Цокълната плоча е демонтирана и обърната. 645

4.22.1 Демонтаж на TimeLight

1. Огънете освобождаващите елементи (1) леко навън.

1. Извадете модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете заключващите елементи (1) обратно.

1. Плъзнете модула TimeLight във водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на Gap Illumination

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Панелът за управление е демонтиран.

4.23.1 Демонтаж на Gap Illumination

1. Разхлабете пантата (1).
2. Отстранете електрическата връзка от модула за управление (2).

2.1. Разхлабете заключващата кука на гърба (1).

1. Отстранете светлинните влакна (2).

Ремонт

3.1. Освободете заключващата кука (1).

1. Повдигнете платката с държача и я отстранете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на платката в рамката на модула за управление.

1. Затегнете, докато чуете „щракване“.

1. Монтирайте светлинните влакна и затегнете, докато чуете „щракване“.

1. Свържете кабела към модула за управление.

Указания за ремонт - Съдомиялна машина

1 Информация за документа 663

1.1 Важна информация 663

1.1.1 Цел на документа 663

1.2 Обяснение на предупредителните символи 663

1.2.1 Означения на нивата на опасност 663 1.2.2 Предупредителни символи 663 1.2.3 Структура на предупрежденията 664 1.2.4 Общи символи 664

Безопасност. 665

2.1 Обща информация за безопасността 665

2.1.1 Всички домакински уреди 665

Инструменти и технически помощни средства 666

667

4.1 Смяна на работния плот 667

4.1.1 Демонтаж на работния плот 667 4.1.2 Монтаж на работния плот 667

4.2 Монтаж на системата за кошници 668

4.2.1 Монтаж на водещата шина за таблетка при моделите с ширина 86 см.. 668 4.2.2 Монтаж на вложката за чаши 668 4.2.3 Монтаж на поставката за уреда за готвене на пара.. 669

4.3 Смяна на чекмеджето varioDrawer 670

4.3.1 Изваждане на чекмеджето varioDrawer 670 4.3.2 Монтаж на чекмеджето varioDrawer 671

4.4 Смяна на разпръскващите рамена 672

4.4.1 Демонтаж на разпръскващото рамо.. 672 4.4.2 Монтаж на разпръскващото рамо 672

4.5 Смяна на филтрите 673

4.5.1 Демонтаж на филтъра 673 4.5.2 Монтаж на филтрите 673

4.6 Монтаж на пръскащата глава за измиване на ламарини 674

4.7 Смяна на захранващия кабел 675

4.7.1 Изключване на захранващия кабел 675 4.7.2 Свързване на захранващия кабел 675

4.8 Смяна на капачето на дозатора за препарат 676

4.8.1 Демонтаж на капачето на дозатора за препарат 676 4.8.2 Монтаж на пружината 676 4.8.3 Монтаж на капачето на дозатора за препарат 676

4.9 Смяна на капака на помпата за отпадъчни води 677

4.9.1 Демонтаж на капака на помпата за отпадъчни води 677 4.9.2 Монтаж на капака на помпата за отпадъчни води 677

4.10 Смяна на страничния панел 678

4.10.1 Демонтаж на страничната стена 678 4.10.2 Монтаж на страничната стена 679

4.11 Смяна на външните вратички 680

4.11.1 Демонтаж на външните вратички 680 4.11.2 Монтаж на външните вратички 680

4.12 Смяна на панела за управление 682

4.12.1 Демонтаж на панела за управление 682 4.12.2 Монтаж на панела за управление 682

4.13 Закрепване на пружините на вратичките 683

4.14 Смяна на цокълната облицовка 685

4.14.1 Демонтаж на цоколната облицовка 685 4.14.2 Монтаж на цоколната облицовка 685

4.15 Смяна на цоколната ламарина 686

4.15.1 Демонтаж на цоколната ламарина 688 4.15.2 Монтаж на цоколната ламарина 686

4.16 Смяна на преливния канал 687

4.16.1 Демонтаж на преливния канал 687 4.16.2 Монтаж на преливния канал 688

4.17 Смяна на вътрешните вратички 690

4.17.1 Демонтаж на вътрешните вратички 690 4.17.2 Монтаж на вътрешните вратички 690

4.18 Смяна на пантата на вратичките 691

4.18.1 Демонтаж на пантата на вратичките 691 4.18.2 Монтаж на пантата на вратичките 691

4.19 Смяна на (долното) уплътнение на вратичките 693

4.19.1 Демонтаж на уплътнението на вратичките 693 4.19.2 Монтаж на уплътнението на вратичките 694

4.20 Смяна на (горното) уплътнение на вратичките 695

4.20.1 Демонтаж на уплътнението на вратичките 695 4.20.2 Монтаж на уплътнението на вратичките 695

Указания за ремонт - Съдомиялна машина

4.21 Смяна на осветлението EmotionLight 696

4.21.1 Демонтаж на EmotionLight 696 4.21.2 Монтаж на EmotionLight 696

4.22 Смяна на индикатора TimeLight 699

4.22.1 Демонтаж на TimeLight 699 4.22.2 Монтаж на TimeLight 699

4.23 Смяна на осветлението на процепа 700

4.23.1 Демонтаж на осветлението на процепа 700 4.23.2 Монтаж на осветлението на процепа 701

● Информация относно документа

1.1 Важна информация

1.1.1 Цел на документа

Настоящите указания за ремонт имат за цел да осигурят на потребителите помощ при самостоятелен ремонт на притежаваните устройства по начин, съответстващ на действащите разпоредби относно екопроектирането (към 03/2021 г.).

Те съдържат информация относно смяната на определени резервни части, както и предупреждения и информация за опасностите.

При въпроси следва да се свържете с нашия сервизен отдел. Отговорност за щети се поема само при условие на правилно спазване на указанията за ремонт.

1.2 Обяснение на предупредителните символи

1.2.1 Означения на нивата на опасност

Нивото на риск се определя с помощта на символ и дума. Думата определя нивото на риск.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajace niebezpiecznych, któ przy niedachowaniu od-powiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
OSTRZEJEZNIEWIE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
WA[ZNE]	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do powstania lekkich obrażć.
UWAGA!	Ostrzeżenie dot. moźliwość powstania szkody materialnej.

Таблица 1: Означения на нивата на опасност

1.2.2 Предупредителни символи

Предупредителните символи представляват графично източник на потенциален риск. В настоящия документ са използвани следните символи:

Symbole ostrzejagwće Znaczenia
!	Ogólne ostrzejenia
	Niebezpiecznychwo od napięcia elektrycz- nego
	Rzyzyk wybuchu

• Информация относно документа

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩćć)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujiangce

Таблица 2: Предупредителни символи

1.2.3 Структура на предупрежденията

Предупрежденията, дадени в документа, имат стандартна структура.

Всяко предупреждение показва как да се избегне възможността от токов удар. Посочени са действията, които имат за задача да ограничат риска.

Изключете устройството от електрическата мрежа за 60 секунди преди започване на ремонт.

1.2.4 Общи символи

Следните символи се използват в документацията:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
1	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
if	Identifikacja warunku (jeźeli)
	Identifikacja rezultatu
Start|Identifikacja przycisku
[00123456] Identifikacja numeru materiały
Status Identifikacja wyświetylanego tekstu / munikatu (na wyświetylaczu)	ko- munikatu (na wyświetylaczu)

Таблица 3: Общи символи

Безопасност

2.1 Обща информация относно безопасността

2.1.1 Всички домакински уреди

Риск от токов удар вследствие на контакт с елементи под напрежение!

Неправилният ремонт на електрически части може да причини токов удар! Поне 60 секунди преди започване на работа изключете уреда от електрическата мрежа. - След ремонта извършете тест за безопасност съгласно VDE 0701 (Германия) или съответните разпоредби, валидни в страната на употреба.

Опасност от нараняване с остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, обслужване или диагностика, поради тежки и подвижни елементи.

Носете защитни обувки. Осигурете тежките елементи срещу падане. - Не докосвайте подвижни елементи, докато уредът работи.

Опасност за безопасната употреба и работа на уреда!

Използвайте само оригинални резервни части. Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! - Не докосвайте модулите, включително контактите и проводящите пътеки.

Инструменти и технически помощни средства

Przeznaczenia Detale Zdjęcía
Śrubokrét typu Torx T20 z gniazdem [00340764]	100 mm, do wkrétów z trzpie-niem zabeepieczajycym
Śrubokrét typu Torx T15	Dlugość 80 mm
Śrubokrét z koń-cłowka plaska	Końciewka 10 mm x 1,6 mm x 200 mm
Szczypce iglowe [00340871]	Dlugość: 200 mm, proste

Ремонти

4.1 Смяна на работния плот

Условие:

Уредът е изключен от захранването. Уредът е изваден от вграждането.

4.1.1 Демонтаж на работния плот

1. Развийте винтовете отзад (1) (по избор).
2. Повдигнете нагоре двата лоста на заключващите механизми, намиращи се под плота (2).

3. Повдигнете леко плота нагоре отпред (3). 4. Бутнете плота назад (4). 5. Свалете го извън уреда.

4.1.2 Монтаж на работния плот

1. Плъзнете работния плот отзад, като вкарате заключващите механизми в водачите (1).

1. Бутнете към предната страна (2).
2. Натиснете плота надолу, докато и двата заключващи механизма се чуват и блокират на мястото си.
3. Затегнете двата винта (4) (по избор).

Ремонти

4.2 Монтаж на системата за кошници

Условие:

Подходящата кошница е извадена от уреда.

4.2.1 Монтаж на водача за таблетки при модели 86 см Специални помощни средства

Водач (за таблетки) [00614935] Клипса за чаши [00618565] 1. Поставете водача диагонално отпред на кошницата. 2. Центрирайте и щракнете на място.

4.2.2 Монтаж на държача за чаши Специални помощни средства

Водач (за таблетки) [00614935] Клипса за чаши [00618565]

При миене на чаши може да свалите държача. Допълнителният ъгъл намалява натрупването на вода на дъното на чашите. При високи чаши е възможно да свалите скобите, поддържащи чашите. Ако горните кошници са оборудвани с опционални пластмасови вложки, те трябва да бъдат отстранени.

1. Извадете пластмасовата вложка.

1. Затворете скобата на кошницата.

1. Сгънете скобата.

Ремонти

1. Поставете предметите за миене.

4.2.3 Монтаж на поставката за уред за готвене на пара

Специални помощни средства

Водач (за таблетки) [00614935] Скоба за чаши [00618565]

• Натиснете краищата на поставката за миене на тави под долната кошница.

Ремонти

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Наклонете заключващите елементи на дръжката навътре.

1. Извадете дръжката нагоре.
2. Натиснете пластмасовите вложки навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно отгънете водачите навън.

1. Извадете сгъваемите рафтове от скобите.
2. Избутайте металната рамка отпред от държача.

1. Избутайте металната рамка назад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтажът се извършва в обратен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Демонтаж на спринклерното рамо

1. Oдкрепете горното пръскащо рамо (1) и го извадете надолу (2).

1. За да извадите пръскащото рамо, го издърпайте надолу.

4.4.2 Монтаж на пръскащото рамо

1. Поставете долното пръскащо рамо. Пръскащото рамо се заключва в правилната позиция.
2. Поставете горното пръскащо рамо и го затегнете стабилно.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтъра

1. Завъртете грубия филтър в посока, обратна на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в отвора не са попаднали чужди тела.

1. За да извадите микрофилтъра, го издърпайте надолу.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтърната система. Уверете се, че фиксаторите на грубия филтър са щракнали в правилните позиции.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтаж на пръскаща глава за миене на ламарина

1. Извадете горната кошница.
2. Пъхнете пръскащата глава за миене на ламарина в държача (1) и завъртете надясно (2).

Пръскащата глава за миене на ламарина се заключва в правилната позиция.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Разединяване на захранващия кабел

Издърпайте кабела, като го движите леко нагоре/надолу.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на мрежовата връзка!

Опасност от пожар

С решително движение пъхнете вложката, така че да се заключи.

С слышим щракване.

Свържете щепсела на захранващия кабел към мрежовия контакт, така че да се заключи с щракване.

Ремонти

4.8 Смяна на капачето на дозатора за перилен препарат

За да повдигнете елемента, използвайте малка отвертка.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капачето на дозатора за перилен препарат е отворено.

4.8.1 Демонтаж на капачето на дозатора за перилен препарат

1. Спуснете капачето с около 5 мм.
2. Повдигнете капачето от дозатора и го извадете от водачите, след което извадете горната част на капачето на дозатора от водачите.
3. Извадете пружината.

4.8.2 Монтаж на пружината

1. Поставете по-дългия край на пружината в монтажния отвор на дозатора за перилен препарат.

1. Поставете по-късия край на пружината в монтажния отвор на капачето на дозатора (2).
2. Натиснете капака на дозатора за перилен препарат (3).

4.8.3 Монтаж на капачето на дозатора за препарат

1. Поставете капачето на дозатора в страничния водач около 5 мм с отворена позиция на водния отвор. Леко натиснете противоположната страна, така че капачето да влезе в водачите.
2. Проверете действието на капачето на дозатора.

Ремонти

4.9 Смяна на капака на помпата за отпадъчна вода

Условие:

Кошът е демонтиран. Филтрите са демонтирани.673

4.9.1 Демонтаж на капака на помпата за отпадъчна вода

1. Изцедете цялата вода.

При необходимост използвайте клещи.

1. Подвадете с лъжица капака на помпата и го хванете за кръста.

1. Повдигнете капака на помпата под ъгъл навътре и го свалете.

4.9.2 Монтаж на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и натиснете надолу (2).

• Капакът на помпата се заключва в правилната позиция.

Ремонти

4.10 Смяна на страничния панел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящи уреди: Работният плот е демонтиран.667

4.10.1 Демонтаж на страничната стена

1. Развийте винтовете от страничните панели (1).

Фиг. 1: За вграждане

1. Наклонете панела отгоре (2).
2. Освободете панела от скобите и го извадете извън основата (3).

Ремонти

4.10.2 Монтаж на страничната стена

1. Пъхнете панела в изреза в основата (1).

Фиг. 2: За вграждане

1. Притиснете страничния панел към уреда (2).
2. Затегнете панела с винтовете (3).

Ремонти

4.11 Смяна на външните вратички

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Демонтаж на външните вратички

Развийте само винтовете, посочени в описанието на стъпките.

1. Отворете вратичките.
2. Развийте четирите винта.

3.

Обезопасете вратичките, като ги поддържате от едната страна.

Развийте двата винта.

4.11.2 Монтаж на външните вратички

Ремонти

Условие:

Изолационният мат е поставен и закрепен правилно към вътрешната повърхност на външните вратички. Пантите са закрепени към вътрешните вратички.

1. Затворете вътрешните врати, без да позволявате те да се затръшнат.
2. Натиснете външната врата нагоре под сервизния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте (2).

4.

Осигурете вратата, като я държите от едната страна.

Отворете вратата и я осигурете, като завиете два винта (метални винтове 4 x 11 mm).

1. Осигурете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вградена/вградена).

4.12.1 Демонтаж на сервизния панел

1. Откачете електрическите съединители 2 на контролния панел и на сензора за липса на гланц (1, 2).

1. Откачете заземяването (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете контролния панел срещу падане (задръжте го).

5. Развийте 6 винта.

1. Демонтирайте контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 x 16 mm.

Монтажът се извършва в обратен ред.

Ремонти

4.13 Закрепване на пружините на вратичките

1. Извадете капака на водещата на опъващото въже.

2.1. Леко наклонете вратичката (1).

1. Застопорете държача на въжето в основата на уреда (2).
2. Бавенозатворетевратичката(3).

Системата на маркуча автоматично ще се свърже с пантата на вратичката.

Ремонти

3.1. Леко затворете вратичката (4).

1. Преместете скобите на маркуча назад и освободете пантата на вратичката (5). 3. Отворете вратичката (6).

1. Повторете описаните действия от другата страна на уреда.

Ремонти

4.14 Смяна на цокълния панел

Двете крачета са еднакви и могат да бъдат разменени.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Външните врати са демонтирани (напълно интегрирани/интегрирани).

4.14.1 Демонтаж на цокълния панел

1.

Неправилен демонтаж.

Неправилният демонтаж може да причини повреда на двата държателя. Ако само един държател е повреден, може да го размените. Препоръчително е да поставите нещо под предната част на уреда, за да облекчите цокълния панел.

1. Поставете водача (1) в канала и разхлабете ключалките в долната част.

3. Повдигнете капака.

1. Стъпалата се демонтират в посока към предната част (1).

4.14.2 Монтаж на цокълния капак

1. Поставете стъпалата.
2. Поставете капака отгоре (1) и го натиснете, докато щракне (2).

Ремонти

4.15 Смяна на цокълната плоча

Цокълната плоча се намира в долната предна част на уреда.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Фасадата на мебелта е демонтирана (по избор). Външните врати са демонтирани. Външните врати са демонтирани (напълно интегрирани/интегрирани). Цокълният капак е демонтиран (по избор). → 685

4.15.1 Демонтаж на цокълната плоча

1. Развийте двата винта (1).

1. Освободете ключалките (2).
2. Отклонете ламарината навътре (1).

4.

В зависимост от модела, щепселът на EmotionLight е прикрепен към основата.

Освободете щепсела от скобата (по избор) (2).

4.15.2 Монтаж на цокълната ламарина

Монтажът се извършва в обратен ред.

Ремонти

4.16 Смяна на дренажния канал

Дренажният канал е разположен в долната предна част на уреда.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Мебелната врата е демонтирана (по избор). Външните вратички са демонтирани. Цокълният панел е демонтиран (по избор), → 685. Цокълната плоча е демонтирана. → 686

4.16.1 Демонтаж на дренажния канал

Остатъци от вода

• При разединяване на дренажния маркуч от него може да изтекат остатъци от вода. Те трябва да се съберат или отстранят от дънния панел със спринцовка.
• Издърпайте механизма на ключалката отгоре (1, 2).

1. Освободете ключалката отгоре.

Ремонт

3.1. Поставете отвертка под металната скоба (1). 2. Внимателно освободете металната ключалка (2).

1. Повдигнете и отстранете преливния канал.

1. Поставете преливния канал в правилната позиция (1).
2. Поставете преливния канал в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Затегнете здраво преливния канал (4).
5. Захванете преливния канал с ключалките (5).

4.16.2 Монтаж на преливния канал

Щети, причинени по време на употреба поради неправилен монтаж на преливния канал!

Преливният канал трябва да бъде правилно закрепен долу в водача в основата на уреда.

Правилно щракнете преливния канал в правилната позиция отгоре.

Ремонти

1. Проверете закрепването от лявата и дясната страна. 3. Проверете стабилността на закрепването.

1. Затворете металната скоба от лявата и дясната страна.

Ремонти

4.17 Смяна на вътрешните вратички

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешните вратички

1. Развийте винтовете (1). 2. Извадете вътрешните вратички нагоре (2).

1. Осигурете пантите на вратичките с винтове.
2. Поставете вътрешните вратички на пантата.
3. Осигурете вътрешните вратички с винтове.

4.17.2 Монтаж на вътрешни вратички

1. Поставете уплътнението на вратичките отпред.
2. Преместете вътрешните вратички зад уплътнението на вратичките.
3. Затворете вътрешните вратички.
4. Поставете уплътнението на вратичките нагоре. Страничните части са насочени нагоре.
5. Преместете вратичките нагоре.

Ремонт

4.18 Смяна на пантата на вратичките

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Уредът е свободно достъпен. Лявата странична стена е демонтирана. Външните вратички са демонтирани. Вътрешните вратички са демонтирани. Панелът за управление е демонтиран. → 682 Пружините на вратичките са монтирани. → 683 Цокълният панел е демонтиран, → 685 Цокълната плоча е демонтирана, → 686 Каналът за преливане е демонтиран. → 687

4.18.1 Демонтаж на пантата на вратичките

1.1. Освободете заключващата скоба с отвертка (1).

1. Издърпайте пантата на вратичките напред (2).

1. Изключете заземяването от пантата на вратичките.

4.18.2 Монтаж на пантата на вратичките

ОПАСНОСТ

Опасност от токов удар при допир до части под напрежение!

Опасност от загуба на живот поради токов удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифицирани електротехници. След ремонта трябва да се извърши тест за безопасност съгласно разпоредбите на стандарт VDE 0701 (Германия) или съответните разпоредби, валидни в страната на употреба.

Ремонти

1. Поставете пантата на уреда (1).
2. Преместете пантата надолу (2), така че да се закрепи към устройството.

2.

Неправилното свързване на заземителния проводник може да доведе до наличие на мрежово напрежение върху вратичката.

Свържете заземителния проводник.

Ремонти

4.19 Смяна на (долното) уплътнение на вратичката

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външните облицовки на вратичката са демонтирани. Цокълният панел е демонтиран. → 686 Цокълният панел е демонтиран (по избор). → 685 Пружините на вратичката са демонтирани. Панелът за управление е демонтиран. Снопът кабели долу вдясно е демонтиран.

4.19.1 Демонтаж на уплътнението на вратичката

1. Извадете двата фиксиращи механизма на долното уплътнение на вратичката (1, 2).

1. Изключете преливния канал.

1. Повдигнете и отстранете преливния улей.

Ремонти

1. Демонтирайте долното уплътнение на вратичката от вътрешната вратичка.

4.19.2 Монтаж на уплътнението на вратичката

1. Поставете лявата и дясната уплътнителни втулки към уплътнителната шина с уплътнението на вратичката.

1. Пъхнете уплътнението на вратичката с уплътнителния издатък във вътрешната вратичка.
2. Закрепете уплътнението на вратичката с двата фиксиращи механизма.

Ремонти

4.20 Смяна на (горното) уплътнение на вратичката

Условие:

Устройството е изключено от захранването. Устройството е изключено от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратичката

Извадете уплътнението на вратичката от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратичката

Преди монтажа уплътнението на вратичката трябва да се отреже на подходяща дължина. Тя е 1750 mm за устройства с височина 81 cm и 1850 mm за устройства с височина 86 cm.

1. Подгответе подходящото уплътнение на вратичката.
2. Проверете правилността на монтажната позиция на уплътнителния профил.

1. Бялата точка трябва да е на едно ниво с лентата на гнездото на уплътнението.

4.

Уплътнението не трябва да е нагънато или притиснато в ъглите. Уплътнението е притиснато само в ъглите, а краищата му са огънати отпред настрани към камерата.

Изправете уплътнението под вътрешните вратички. Уплътнението трябва да е възможно най-близо до страничната стена на камерата.

Правилно монтирано уплътнение на вратичката:

Ремонти

4.21 Смяна на осветлението EmotionLight

EmotionLight се намира в горната предна вътрешна част на миещия резервоар.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работният плот (по избор) е демонтиран. Десният страничен капак (по избор) е демонтиран.→678

4.21.1 Демонтаж на EmotionLight

1. Освободете намиращата се отзад скоба (1).

1. Извадете държача нагоре (2).
2. Изключете щепсела (отдолу, от дясната страна, отпред на уреда).
3. Изключете електрическия съединител от захранващия модул.

1. Извадете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Пъхнете държача в рамката на резервоара за изплакване (1).

Ремонти

1. Закачете скобата (2).

3

Монтирайте кабела долу вдясно.

Ремонти

Фиг. 3: Плосък кабел

1. Свържете щепсела.

Ремонти

4.22 Смяна на индикатора TimeLight

Индикаторът TimeLight трябва да се сменя само като цял модул. Модулът TimeLight е закрепен към задната страна на цокълния панел.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водопровода. Цокълният панел е демонтиран. → 685 Цокълният панел е демонтиран и обърнат. 686

4.22.1 Демонтаж на TimeLight

1. Леко огънете фиксаторите навън (1).

1. Извадете модула TimeLight нагоре от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете фиксаторите обратно (1).

1. Натиснете модула TimeLight нагоре във водача (2).
2. Свържете електрическия конектор.

Ремонти

4.23 Смяна на Gap illumination

Условие:

Устройството е изключено от захранването. Устройството е изключено от водоснабдяването. Външните панели са демонтирани. Сервизният панел е демонтиран.

4.23.1 Демонтаж на Gap illumination

1.1. Освободете ключалката (1).

1. Изключете електрическия конектор от сервизния модул (2).

2.1. Освободете задния щепсел (1).

1. Извадете световода (2).

Ремонти

3.1. Освободете заключващия щепсел (1).

1. Повдигнете електронната платка и я извадете от рамката на сервизния модул (2).

4.23.2 Монтаж на Gap illumination

1. Поставете държача на електронната платка в рамката на сервизния модул.

1. Заключете го, докато чуете "щракване".

1. Поставете оптичното влакно и го закрепете, докато чуете "щракване".

1. Свържете кабела към модула за управление.

Съвети за отстраняване на неизправности - Съдомиялна машина

Относно този документ. 704

1.1 Важна информация 704

1.1.1 Предназначение 704 1.2 Обяснение на символите 704 1.2.1 Ниво на опасност 704 1.2.2 Символи за опасност 704 1.2.3 Структура на предупрежденията 705 1.2.4 Общи символи 705

Безопасност. 706

2.1 Общи инструкции за безопасност 706

2.1.1 Всички електроуреди 706

Инструменти и помощни средства. 707

Ремонт. 708

4.1 Смяна на таймера 708

4.1.1 Отстраняване на таймера 708 4.1.2 Инсталиране на таймера 708

4.2 Инсталиране на системата за кошници. 709

4.2.1 Инсталиране на канала за таблетки за модела от 86 см .709 4.2.2 Инсталиране на скобата за поддържане на ключовете 709 4.2.3 Инсталиране на вложката за пара 710

4.3 Замяна на чекмеджето Vario 711

4.3.1 Отстраняване на чекмеджето Vario 711 4.3.2 Инсталиране на чекмеджето Vario 712

4.4 Замяна на разпръскващите рамена 713

4.4.1 Отстраняване на разпръскващото рамо 713 4.4.2 Инсталиране на разпръскващото рамо 713

4.5 Замяна на филтрите 714

4.5.1 Отстраняване на филтъра 714 4.5.2 Инсталиране на филтрите 714

4.6 Инсталиране на разпръскващата глава за тави 715

4.7 Замяна на захранващия кабел 716

4.7.1 Изключване на захранващия кабел 716 4.7.2 Свързване на захранващия кабел 716

4.8 Замяна на капака на почистващия препарат 717

4.8.1 Отстраняване на капака на почистващия препарат 717 4.8.2 Поставяне на пружината 717 4.8.3 Инсталиране на капака на почистващия препарат 717

4.9 Замяна на капака на помпата за отпадни води 718

4.9.1 Отстраняване на капака на помпата за отпадни води 718 4.9.2 Инсталиране на капака на помпата за отпадни води 718

4.10 Замяна на страничния панел 719

4.10.1 Отстраняване на страничния панел 719 4.10.2 Монтиране на страничния панел 720

4.11 Смяна на външната врата 721

4.11.1 Отстраняване на външната врата 721 4.11.2 Монтиране на външната врата 721

4.12 Смяна на командния панел 723

4.12.1 Отстраняване на командния панел 723 4.12.2 Монтиране на командния панел 723

4.13 Закрепване на пружините на вратата 724 4.14 Смяна на долния панел 726

4.14.1 Отстраняване на долния панел 726 4.14.2 Монтиране на долния панел 726

4.15 Смяна на платката на основния контакт 727

4.15.1 Отстраняване на платката на основния контакт 727 4.15.2 Монтиране на платката на основния контакт 727

4.16 Смяна на преливния канал 728

4.16.1 Отстраняване на преливния канал 728 4.16.2 Монтиране на преливния канал 729

4.17 Смяна на вътрешната врата 731

4.17.1 Отстраняване на вътрешната врата 731 4.17.2 Монтиране на вътрешната врата 731

4.18 Смяна на пантата на вратата 732

4.18.1 Отстраняване на пантата на вратата 732 4.18.2 Монтиране на пантата на вратата 732

4.19 Смяна на долното уплътнение на вратата 734

4.19.1 Отстранете уплътнението на вратата 734 4.19.2 Монтирайте уплътнението на вратата 735

4.20 Смяна на горното уплътнение на вратата 736

4.20.1 Отстранете уплътнението на вратата 736 4.20.2 Монтирайте уплътнението на вратата 736

Съвети за ремонт – съдомиялна машина

4.21 Смяна на EmotionLight 737

4.21.1 Отстранете EmotionLight 737 4.21.2 Монтирайте EmotionLight 737

4.22 Смяна на TimeLight 740

4.22.1 Отстранете TimeLight 740 4.22.2 Монтирайте TimeLight 740

4.23 Смяна на Gap Illumination 741

4.23.1 Отстранете Gap Illumination 741 4.23.2 Монтирайте Gap Illumination 742

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт помагат на потребителя при ремонта на уреди самостоятелно, в съответствие с приложимия регламент за екопроектиране (от 03/2021 г.). Те съдържат информация как да се сменят определени резервни части, включително предупреждения и рискове.

При съмнения се свържете с отдела за обслужване на клиенти. Носим отговорност за щети само ако инструкциите за ремонт са били спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и сигнална дума. Сигналната дума показва степента на опасност.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果 em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които дават индикация за вида на опасността.

В този документ се използват следните символи за опасност:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Относно този документ

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

Вид и източник на опасността!

Възможни последствия при пренебрегване на опасността / как: Мерки и предпазни средства за предотвратяване на опасността.

Следният пример показва предупреждение срещу електрически удари от части под напрежение. Мярката за отстраняване на опасността е спомената.

Смърт от електрически удар

Изключете уредите от електрическото захранване поне 60 секунди преди да започнете ремонтни дейности.

1.2.4 Общи символи

В този документ се използват следните символи:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes-nas texto)
	Identificacao de uma ligaçao para um tu-orial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne-cessarias
if	Identificacao de uma condição (se ..., en-tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número dematerial
Estado Identificacao de um texto exibido /Janeia(no visor do aparecido)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички електроуреди

Опасност от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електролитни компоненти, могат да причинят електрически удари! Изключете уреда от електрическата мрежа поне 60 часа преди започване на работа.
• След ремонта, поискайте извършване на тест за безопасност съгласно VDE 0701 или съответните специфични разпоредби.

Опасност от наранявания, причинени от остри ръбове!

Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки компоненти и подвижни части.

Използвайте защитни обувки. Защитете тежките компоненти от падане. - Не поставяйте части от тялото в подвижни компоненти.

Риск за безопасността/функционирането на уреда!

Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

• Не докосвайте възлите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designação Detalhes Imagens
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segança
Chave de parafusos Torx T15	Comprimento 80 mm
Chave de fendas Lá mina 10 mm x 1,6 mm x 200 mm
Alicate de pontas [00340871]	Comprimento: 200 mm, reto

Ремонт

4.1 Смяна на плота

Предпоставка:

Уредът е изключен от електрическото захранване. Уредът е свободно достъпен.

4.1.1 Отстраняване на плота

1. Отстранете винтовете отзад (1) (по избор).
2. Натиснете нагоре двете задържащи лостове под плота (2).

1. Повдигнете леко плота отпред (3).
2. Избутайте плота назад и навън (4).
3. Премахнете плота.

4.1.2 Монтаж на плота

1. Закачете задната част на плота в водачите, като използвате задържащите издатъци (1).

1. Бутнете плота напред (2).
2. Натиснете предната част на плота надолу, докато задържащите лостове щракнат осезаемо (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтаж на кошничната система

Предпоставка:

Въпросната кошница е отстранена от уреда.

4.2.1 Монтаж на водача за таблетки за модела 86 см

Необходими инструменти:

Водач за таблетки [00614935] Държач за клип за чаши [00618565] 1. Поставете водача за таблетки диагонално във вътрешната част на кошницата. 2. Центрирайте и поставете водача за таблетки.

4.2.2 Монтаж на държача за клип за чаши

Необходими инструменти:

Ръководство за таблетките [00614935] Скоба за поддържане на чаши [00618565]

При миене на чаши, скобата за поддържане на чаши може да бъде сгъната нагоре. Допълнителният ъгъл намалява натрупването на вода върху чашите. В случай на високи чаши, препоръчваме да оставите скобата за поддържане на чаши сгъната нагоре. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва да бъде отстранена.

1. Отстранете пластмасовата вложка.

1. Поставете скобата за поддържане на чаши.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите за миене.

4.2.3 Инсталиране на вложката за пара

Необходими инструменти:

Ръководство за таблетките [00614935] Скоба за поддържане на чаши [00618565]

Поставете вложката за пара с краищата под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджето vario

1. Сгънете дръжките навътре.

4.3.1 Отстраняване на чекмеджето vario

1. Отстранете горния капак.
2. Натиснете пластмасовите странични вложки навън и ги натиснете нагоре, за да ги извадите от рамката.

Ремонт

1. Внимателно огънете водещите езичета навън.

1. Издърпайте сгъваемите щифтове от езичетата.
2. Натиснете металната рамка отпред, за да я извадите от скобите.

1. Избутайте металната рамка отново навън от водача.

4.3.2 Инсталиране на чекмеджето Vario

Инсталирайте в обратен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Отстраняване на спринклерното рамо

1. Разхлабете горното спринклерно рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното спринклерно рамо надолу, за да го отстраните.

4.4.2 Инсталиране на спринклерното рамо

1. Поставете долното спринклерно рамо. Спринклерното рамо ще щракне на място.
2. Поставете горното спринклерно рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Уверете се, че в резервоара не попадат чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Инсталиране на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите елементи на грубия филтър щракват на място.
2. Поставете филтърната система в уреда и завъртете грубия филтър надясно. Уверете се, че спазвате маркировките.

Ремонт

4.6 Инсталиране на пръскачката за тави

1. Извадете горната кошница.
2. Поставете главата на пръскачката за тави в държача (1) и завъртете надясно (2).

Пръскачката за тави ще щракне на място.

Ремонт

4.7 Смяна на захранващия кабел

Предпоставка:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на захранващия кабел

• Движете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

Опасност от пожар

Включете захранващия кабел плътно, докато щракне на място.

Включете щепсела на захранващия кабел в контакта, докато щракне чуто.

Ремонт

4.8 Смяна на капака на дозатора за перилен препарат

Може да се използва кръстата отвертка като лост.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капакът на дозатора за перилен препарат е отворен.

4.8.1 Отстраняване на капака на дозатора за перилен препарат

1. Натиснете капака на дозатора за перилен препарат навътре с 5 мм.
2. Завъртете капака на дозатора за перилен препарат от долната страна навън от водещите канали и го извадете от водещите канали от горната страна.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора (2).
2. Натиснете капака в дозатора (3).

4.8.3 Монтаж на капака на препарата

1. Поставете капака на препарата в направляващите канали от едната страна на 5 mm преди напълно отвореното положение. Натиснете леко противоположната страна в направляващите канали.
2. Проверете функционирането на капака на препарата.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Предпоставка:

Кошницата е отстранена. Филтрите са отстранени.→714

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Отстранете цялата вода.

Използвайте гъба, ако е необходимо.

1. Отделете капака на помпата, като използвате лъжица, и го задръжте за напречната греда.

3. Повдигнете капака на помпата навътре под ъгъл и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата щрака.

Ремонт

4.10 Смяна на страничния панел

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Уреди за свободно инсталиране: цокълът е отстранен.→708

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете на страничния панел (1).

Фиг.1: Напълно интегриран

1. Наклонете леко страничния панел навън в горната част (2).
2. Свалете страничния панел и го издърпайте от основния канал (3).

Ремонт

4.10.2 Инсталиране на страничния панел

1. Поставете страничния панел в основния канал (1).

Фиг.2: Напълно интегриран

2. Натиснете страничния панел към уреда (2). 3. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Просто отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Хванете вратата от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Предпоставка:

Изолационният лист е позициониран правилно и закрепен от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата, без да я затръшвате. 2. Натиснете външната врата нагоре под командния панел (1).

1. Притиснете външната врата към вътрешната врата и я закрепете (2).

4.

Хванете вратата от едната страна.

Отворете и закрепете вратата с четири винта (4 метални винта от 11 мм).

1. Закрепете външната врата с четири винта (4 метални винта от 11 мм).

Ремонт

4.12 Смяна на командния панел

Ако модулът за управление е дефектен, целият команден панел трябва да се смени.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/интегриран).

4.12.1 Сваляне на командния панел

1. Разкачете електрическите връзки на командния панел и сензора за ниско ниво на изплакващото средство (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте командния панел, за да не падне (хванете го).
4. Отстранете шестте винта.

1. Отстранете командния панел.

4.12.2 Инсталиране на командния панел

Използвайте винтовете 4 × 16 mm.

• Инсталирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Отстранете капака на водача на кабела.

2.1. Отворете леко вратата (1).

1. Поставете жлеба на основния канал (2).
2. Затворете вратата бавно (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса на изключване на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са еднакви и взаимозаменяеми.

Предварително условие:

Уредът е изключен от електричеството. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вградена).

4.14.1 Отстраняване на долния панел

1.

Неправилно отстраняване. Ако долният панел се освободи странично и се отстрани, една от фиксиращите плочи може да се счупи. Ако само една фиксираща плоча е повредена, е възможно да се смени страната, тъй като фиксиращите плочи са еднакви. Препоръчително е да поставите нещо под уреда отпред отстрани, за да облекчите натоварването върху долния панел с крачетата.

1. Поставете отвертката в водачите (1) и освободете захващането, като натиснете надолу.

1. Повдигнете панела, за да го извадите.
2. Отстранете предните крачета (1).

4.14.2 Монтаж на долния панел

1. Поставете крачетата.
2. Закрепете долния панел отгоре (1) и го натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на основната щепселна платка

Основната щепселна платка се намира в долната задна зона.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният капак (по избор) е отстранен. Външната врата е отстранена. Външната врата е отстранена (напълно вградим/интегрируем). Долният панел е отстранен (по избор).→726

4.15.1 Отстраняване на основната щепселна платка

1. Отстранете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно основната щепселна платка напред (1).

В зависимост от модела, щепселът за EmotionLight не е закрепен към основата.

Освободете щепсела от заключващия език и го издърпайте (2).

4.15.2 Инсталиране на платката на цокъла

• Инсталирайте платката на цокъла в обратен ред.

Ремонт

4.16 Смяна на преливния улей

Преливният улей се намира в долната предна част на уреда.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предната част на мебелта е отстранена (по избор). Външната врата е отстранена. Долният панел е отстранен (по избор). →726 Платката на цокъла е отстранена. →727

4.16.1 Отстраняване на преливния улей

Отпадъчна вода

• Ако дренажният маркуч бъде отстранен, може да изтече отпадъчна вода.
• Съберете водата или я отстранете от долния събирателен съд със спринцовка.
• Издърпайте механизма за захващане отгоре (1, 2).

1. Освободете захващащия елемент отгоре.

Ремонт

3.1. Поставете отвертка под металната скоба (1). 2. Освободете внимателно металната скоба (2).

1. Повдигнете преливния улей навън.

4.16.2 Монтаж на преливния улей.

Щети от вода поради неправилен монтаж на преливния улей!

Поставете преливния улей правилно отдолу в водача на основния улей.

Захванете преливния улей правилно отгоре.

1. Поставете преливния улей (1).
2. Поставете преливния улей в уплътнението (2).
3. Натиснете преливния улей в водача на уплътнението (3).
4. Поставете внимателно преливния улей (4).
5. Поставете преливния улей (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете стабилното прилягане.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешната врата

1. Отстранете винтовете (1).
2. Отстранете вътрешната врата отгоре (2).

1. Закрепете пантата на вратата с винтове.
2. Позиционирайте вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Инсталиране на вътрешната врата

1. Завъртете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Завъртете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. →719 Външната врата е отстранена. Вътрешната врата е отстранена. Панелът за управление е отстранен. →723 Пружините на вратата са закрепени. →724 Долният панел е отстранен. →726 Основната плоча е отстранена. →727 Дренажният канал е отстранен. →728

4.18.1 Отстраняване на пантата на вратата

1. Разхлабете захващащата кука с отвертката (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземяването на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се застопори в уреда.

2.

Липсата на заземяване може да доведе до потенциал на вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението (долно) на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена. →727 Долният панел е отстранен (по избор). →726 Пружините на вратата са отстранени. Панелът за управление е отстранен. Снопът проводници долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата задържащи клипса на долното уплътнение на вратата (1, 2).

1. Освободете преливния канал.

1. Повдигнете преливния канал навън.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно в канала на уплътнението с уплътнението на вратата.

1. Поставете уплътнението на вратата със заключващото ухо във вътрешната врата.
2. Закрепете уплътнението на вратата с двата задържащи клипса.

Ремонт

4.20 Смяна на уплътнението (горно) на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано до правилната дължина преди монтажа. То трябва да бъде 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата. 2. Осигурете правилната монтажна позиция на уплътнителния профил.

1. Бялата точка трябва да бъде подравнена с уплътнителната основна лента.

4

Уплътнението не трябва да е нагънато или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се стеснява към дъното на съда.

Поставете края на уплътнението точно отпред под долната врата. Уплътнението трябва да приляга възможно най-плътно към страничната стена на съда.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира в горната предна външна зона на миялната камера.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Таванът е отстранен (по избор). Десният страничен панел е отстранен (по избор).→719

4.21.1 Отстраняване на EmotionLight

1. Освободете задния заключващ механизъм (1).

1. Отстранете капака отгоре (2).
2. Издърпайте щепсела от конектора (долу вдясно отпред на уреда).
3. Отстранете електрическата връзка на модула на захранването.

1. Отстранете EmotionLight от уреда.

4.21.2 Инсталиране на EmotionLight

1. Поставете опората в рамката на резервоара за изплакване (1).

Ремонт

1. Закачете фиксиращата кука (2).

3

ВНИМАНИЕ

Неправилна инсталация

години в кабела в областта на пантата на вратата.

• Инсталирайте кабела в областта на пантата на вратата (между пантата на вратата и резервоара за изплакване) така, че да не може да бъде повреден от движещите се части.

Инсталирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте TimeLight само като цялостна част. Основа.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Долният панел е отстранен. → 726 Платката на цокъла е отстранена и завъртяна, → 727

4.22.1 Отстраняване на TimeLight

1. Огънете леко фиксиращите елементи (1) навън.

1. Издърпайте модула TimeLight нагоре и го извадете от водача (2).

4.22.2 Инсталиране на TimeLight

1. Огънете отново фиксиращите елементи (1) навътре.

1. Натиснете модула TimeLight в водача (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на междината

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Операционният панел е отстранен.

4.23.1 Отстраняване на осветлението на междината

1. Освободете фиксатора (1).
2. Отстранете електрическата връзка от операционния модул (2).

1. Освободете задния фиксиращ клипс (1). 2. Отстранете оптичното влакно (2).

Ремонт

3. 1. Освободете фиксиращия клипс (1).

1. Повдигнете платката с държача и я отстранете от рамката на операционния модул (2).

4.23.2 Инсталиране на осветлението на междината

1. Поставете опората на платката в рамката на операционния модул.

1. Затегнете я с щракване.

1. Инсталирайте оптичното влакно и го затегнете с щракване.

1. Свържете проводника към операционния модул.

Указания за ремонт - Съдомиялна машина

Относно този документ. 745

1.1 Важна информация 745

1.1.1 Приложимост 745

1.2 Обяснение на символите 745

1.2.1 Нива на опасност.. 745 1.2.2 Символи за опасност 745 1.2.3 Структура на предупрежденията 746 1.2.4 Общи символи 746

Безопасност 747

2.1 Общи указания за безопасност 747

2.1.1 Всички домакински уреди 747

Инструменти и полезни материали. 748

Ремонт. 749

4.1 Смяна на плот 749

4.1.1 Демонтаж на плот 749 4.1.2 Монтаж на плот 749

4.2 Монтаж на системата за кошници 750

4.2.1 Монтаж на улей за плот за модел 86 см 750 4.2.2 Монтаж на скоба за задържане на чаши 750 4.2.3 Монтаж на вложка за уред за готвене на пара 751

4.3 Смяна на чекмедже varioDrawer 752

4.3.1 Демонтаж на чекмедже varioDrawer 752 4.3.2 Монтаж на чекмедже varioDrawer 753

4.4 Смяна на пръскащи рамена 754

4.4.1 Демонтаж на пръскащо рамо 754 4.4.2 Монтаж на пръскащо рамо 754

4.5 Смяна на филтри 755

4.5.1 Демонтаж на филтри 755 4.5.2 Монтаж на филтри 755

4.6 Монтаж на пръскаща глава 756

4.7 Смяна на захранващия кабел 757

4.7.1 Изключване на захранващия кабел 757 4.7.2 Свързване на захранващия кабел 757

4.8 Смяна на капака на отделението за препарат 758

4.8.1 Демонтаж на капака на отделението за препарат 758 4.8.2 Поставяне на пружината 758 4.8.3 Монтаж на капака на отделението за препарат 758

4.9 Смяна на капака на помпата за отпадъчна вода 759

4.9.1 Демонтаж на капака на помпата за отпадъчна вода 759 4.9.2 Монтаж на капака на помпата за отпадъчна вода 759

4.10 Смяна на страничния панел 760

4.10.1 Демонтаж на страничния панел 760 4.10.2 Монтаж на страничния панел 761

4.11 Смяна на външната врата 762

4.11.1 Демонтаж на външната врата 762 4.11.2 Монтаж на външната врата 762

4.12 Смяна на контролния панел 764

4.12.1 Демонтаж на контролния панел 764 4.12.2 Монтаж на контролния панел 764

4.13 Закрепване на пружините на вратата 765

4.14 Смяна на панела за краката 767

4.14.1 Демонтаж на панела за краката 767 4.14.2 Монтаж на панела за краката 767

4.15 Смяна на основната плоча 768

4.15.1 Демонтаж на основната плоча 768 4.15.2 Монтаж на основната плоча 768

4.16 Смяна на преливния канал 769

4.16.1 Демонтаж на преливния улей 769 4.16.2 Монтаж на преливния канал 770

4.17 Смяна на вътрешната врата 772

4.17.1 Демонтаж на вътрешната врата 772 4.17.2 Монтаж на вътрешната врата 772

4.18 Смяна на пантата на вратата 773

4.18.1 Демонтаж на пантата на вратата 773 4.18.2 Монтаж на пантата на вратата 773

4.19 Смяна на уплътнението (долно) на вратата 775

4.19.1 Демонтаж на уплътнението на вратата 775 4.19.2 Монтаж на уплътнението на вратата 776

4.20 Смяна на уплътнението (горно) на вратата 777

4.20.1 Демонтаж на уплътнението на вратата 777 4.20.2 Монтаж на уплътнението на вратата 777

Индекси за ремонт - Съдомиялна машина

4.21 Смяна на лампата EmotionLight 778

4.21.1 Демонтаж на лампата EmotionLight 778 4.21.2 Монтаж на лампата EmotionLight 778

4.22 Смяна на лампата TimeLight 781

4.22.1 Демонтаж на лампата TimeLight 781 4.22.2 Монтаж на лампата TimeLight 781

4.23 Смяна на лампата Gap Illumination 782

4.23.1 Демонтаж на лампата Gap Illumination 782 4.23.2 Монтаж на лампата Gap Illumination 783

Относно този документ

1.1 Важна информация

1.1.1 Приложимост

Тези инструкции за ремонт помагат на клиента сам да ремонтира уредите, в съответствие с приложимите норми за екологичен дизайн (от 03/2021 г.).

Те съдържат информация относно начина на подмяна на специфични резервни части, включително предупреждения и опасности.

Ако имате въпроси, моля, свържете се с отдела за обслужване на клиенти. Поемаме отговорност за щети само ако инструкциите за ремонт са били напълно спазени.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение са представени чрез символ и предупредителна дума. Предупредителната дума показва тежестта на опасността.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Таблица 1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които показват вида на опасността. В този документ са използвани следните символи за опасност:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Относно този документ

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартен вид и структура.

PERICOLTipul Şi sursa pericolulul!Consecinte pele posibie ale ignoràri pericolului/avertismentului.Măsuri Şi interdictii pentru prevenirea pericolulul.

Следващият пример показва предупреждение за опасност от токов удар поради части под напрежение. Споменават се необходимите мерки за избягване на опасността.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

1.2.4 Общи символи

В този документ са използвани общите символи по-долу.

Simbol general Semnificatie
i	Identificare una recomandari speciale (text și/sau grafică)
o	Identificare una recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoi...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение!

• Грешки, възникнали по време на ремонт на електрически компоненти, могат да доведат до токов удар!
• Изключете уреда от захранването с напрежение поне 60 секунди преди започване на работа.
• След ремонта е задължително извършването на проверка за безопасност съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване поради остри ръбове!

Носете защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности и обслужване, поради тежки и подвижни компоненти.

Носете защитни обувки. Закрепете тежките компоненти срещу падане. Не се подпирайте с части от тялото си върху подвижните компоненти.

Опасност за безопасността/работата на уреда! Използвайте само оригинални резервни части. Опасност от повреда на чувствителни към електростатичен разряд (ESD) компоненти! - Не докосвайте модулите, включително връзките и проводниците.

Инструменти и полезни материали

Desemnare Detali li Imagini
Şurubinită Torx T20 cu orificiu [00340764]	100 mm, pentru Şuruburi cu șlft de siguranta
Şurubinită Torx T15	Lungime 80 mm
Şurubinită plată Lamâ de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

Ремонт

4.1 Смяна на плота

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е напълно достъпен.

4.1.1 Демонтаж на плота

1. Развийте двата винта отзад (1) (по избор).
2. Натиснете нагоре двете фиксиращи капачета под плота (2).

1. Повдигнете леко плота отпред (3).
2. Бутнете плота, като го отдалечавате отзад (4).
3. Демонтирайте горната част.

4.1.2 Монтаж на плота

1. Закрепете задната част на плота в водачите, като използвате фиксиращите скоби (1).

1. Бутнете плота напред (2).
2. Натиснете предната част на плота надолу, докато двете дръжки за захващане се фиксират с щракване (3).
3. Завийте обратно двата винта (4) (по избор).

Ремонт

4.2 Монтаж на системата за кошници

Изискване:

Съответната кошница е демонтирана от уреда.

4.2.1 Монтаж на улей за таблетки за модела от 86 см

Специални инструменти:

Водач за таблетки [00614935] Държаща скоба за чаши [00618565]

1. Вкарайте улея за таблетки диагонално отпред на кошницата.
2. Центрирайте отделението за събиране на таблетки и го фиксирайте с щракване.

4.2.2 Монтаж на държащите скоби за чаши

Специални инструменти:

Ghidajul pentru tăvi [00614935] Clema de susținere a ceștilor [00618565]

Când spălați cești, clema de susținere a ceștilor poate fi rabatată în sus. Unghiul suplimentar reduce acumularea apei pe fundul ceștilor. În cazul paharelor înalte, vă recomandăm să lăsați clema de susținere a ceștilor rabatată în jos. Dacă coșurile de sus sunt prevăzute cu inserție de plastic opțională, aceasta trebuie să fie întâi demontată.

1. Scoateți inserția de plastic.

1. Fixați în poziție cu un clic clema de susținere a ceștilor.

1. Rabatați clema în sus.

Repararea

1. Poziționați articole de spălat.

4.2.3 Montarea inserției pentru aburitor Scule speciale:

Ghidajul pentru tăvi [00614935] Clema de susținere a ceștilor [00618565]

Montați inserția pentru aburitor cu piesele de capăt introduse sub sistemul cuplului.

Repararea

4.3 Înlocuirea sertarului varioDrawer

4.3.1 Demontarea sertarului varioDrawer

1. Îndoiți clapetele sertarului spre interior.

1. Demontați mânerul în sus.
2. Натиснете страничните пластмасови вложки навън и ги натиснете нагоре, извън рамката.

Ремонт

1. Внимателно огънете водещите уши навън.

1. Издърпайте сгъваемите пръти от ушите.
2. Натиснете металната рамка отпред, като я извадите от опорите.

1. Натиснете металната рамка назад, като я извадите от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

Монтирайте, като следвате процедурата за демонтаж в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Демонтаж на пръскащото рамо

1. Хванете горното пръскащо рамо (1) и го издърпайте надолу, за да го извадите (2).

1. Издърпайте долното пръскащо рамо надолу, за да го извадите.

4.4.2 Монтиране на пръскащото рамо

1. Поставете долното пръскащо рамо. То се фиксира на място с щракване.
2. Поставете горното пръскащо рамо и го затегнете здраво на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Демонтаж на филтрите

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтриращата система (2).

Уверете се, че в събирателния съд не попадат замърсявания.

1. Натиснете микрофилтъра надолу, за да го извадите.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтриращата система.

Уверете се, че ограничителите на филтъра за едри частици се фиксират на място с щракване.

1. Поставете филтриращата система в уреда и завъртете филтъра за едри частици по посока на часовниковата стрелка.

Уверете се, че маркировките съвпадат.

Ремонт

4.6 Монтиране на пулверизиращата глава

1. Отстранете горната кошница.
2. Поставете пулверизиращата глава в държача (1) и я завъртете надясно (2).

Пулверизиращата глава се фиксира на място с щракване.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни.

4.7.1 Изключване на захранващия кабел

Движете щепсела на захранващия кабел внимателно нагоре и надолу и го издърпайте от контакта.

4.7.2 Свързване на захранващия кабел

ВНИМАНИЕ! Прегряване на мрежовата връзка. Опасност от пожар. Въведете захранващия кабел...

Поставете щепсела на захранващия кабел в контакта, докато чуете щракване, с което щепселът се фиксира на място.

Ремонт

4.8 Смяна на капака на отделението за перилен препарат

Може да се използва малка плоска отвертка като лост.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на отделението за перилен препарат е отворен.

4.8.1 Демонтаж на капака на отделението за перилен препарат

1. Плъзнете капака на отделението за перилен препарат навътре с 5 mm.
2. С подобно на лост движение повдигнете долната част на капака на отделението за перилен препарат от водещите релси и издърпайте горната част на капака на отделението за перилен препарат от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора за монтаж на дозиращото устройство (1).

1. Поставете късия край на пружината в отвора за монтаж на капака на отделението за перилен препарат (2).
2. Натиснете капака в дозиращото устройство (3).

4.8.3 Монтаж на капака на отделението за перилен препарат

1. Поставете капака на отделението за перилен препарат с 5 mm преди напълно затвореното положение във водещите релси от едната страна. С лек натиск натиснете противоположната страна във водещите релси.
2. Проверете функционирането на капака на отделението за перилен препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е демонтирана. Филтрите са извадени.

4.9.1 Демонтаж на капака на помпата за отпадъчна вода

1. Източете цялата вода.

Използвайте гъба, ако е необходимо.

1. Откопчете капака на помпата с помощта на лъжица и го хванете за напречното ребро.

1. Повдигнете капака на помпата, като го наклоните навътре, и го извадете.

4.9.2 Монтаж на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете в гнездото (2).

Капакът на помпата се фиксира с щракване.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. Не вградени уреди: Плотът е демонтиран. → 749

4.10.1 Демонтаж на страничния панел

1. Развийте винтовете на страничния панел (1).

Фиг. 1: Напълно вграден

1. Наклонете леко страничния панел навън, отгоре (2).
2. Свалете страничния панел надолу и го извадете от долния жлеб (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в долния жлеб (1).

Фиг. 2: Напълно вграден

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.11.1 Демонтаж на външната врата

Развийте само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Развийте четирите винта.

3

Захванете вратата, като я държите от едната страна.

Развийте двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Изискване:

Текстилната изолация е позиционирана правилно и закрепена от вътрешната страна на външната врата. Пантите са вкарани във външната врата. 1. Затворете вътрешната врата, без да я натискате до пълно затваряне. 2. Натиснете външната врата нагоре, под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте в това положение (2).

4

Като го държите отстрани.

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако модулът за управление е дефектен, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вградена).

4.12.1 Демонтаж на контролния панел

1. Разкачете електрическите връзки от контролния панел и от долния сензор на функцията за пране (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Осигурете контролния панел, за да предотвратите падането му (задръжте го с ръка).
4. Отстранете шестте винта.

1. Scoateti panoul de control.

4.12.2 Montarea panoului de control

Utilizati suruburi de 4 x 16 mm.

Monta urmand procedure de demontare in ordine inversa.

Repararea

4.13 Fixarea arcurilor usii

1. Extrageti capacul ghidajului corzii.

2.1.Deschideti usa putin(1).

1. Fixati in canelura de ios (2).
2. Inchideti incet usa (3).

Sistemul corzii se fixează automat de balamaua uşii.

Repararea

3.1.Inchidetiusausr(4).

1. Mutati canelura in spate si eliberati balamaua usii (5).
2. Отворете вратата (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на панела при краката

Краката са идентични и могат да се разменят.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вграден).

4.14.1 Демонтаж на панела при краката

1

Неправилен демонтаж. Ако панелът при краката се разхлаби отстрани и се демонтира, двете конзоли могат да се счупят. Ако само една конзола е повредена, страничната част може да се смени, тъй като конзолите са идентични.

Препоръчително е да поставите нещо под уреда отпред отстрани, за да облекчите напрежението върху панела при краката и краката на уреда.

1. Вкарайте отвертка в водачите (1) и освободете системата за захващане, като натиснете надолу.

1. Повдигнете панела.
2. Демонтирайте предните крака (1).

4.14.2 Монтаж на панела на крачетата

1. Поставете крачетата.
2. Прикрепете панела на крачетата към горната част (1) и натиснете надолу, докато щракне на място (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча се намира в долната част на предната страна.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водопровода. Мебелната плоча (по избор) е демонтирана. Външната врата е демонтирана. Външната врата е демонтирана (напълно вграден/вградена). Панелът на крачетата е демонтиран (по избор).→767

4.15.1 Демонтаж на основната плоча

1. Развийте двата винта (1).

1. Разкачете фиксиращите елементи (2).
2. Наклонете внимателно основната плоча напред (1).

4.

В зависимост от модела, конекторът EmotionLight все още е закрепен към основата.

Освободете конектора от ограничителните пластини, като го издърпате назад (по избор) (2).

4.15.2 Монтаж на основната плоча

Монтирайте основната плоча, като следвате процедурата в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Мебелната плоча е демонтирана (по избор). Външната врата е демонтирана. Панелът за краката е демонтиран (по избор), → 767 Основната плоча е демонтирана. → 768

4.16.1 Демонтаж на преливния улей

Отпадъчна вода

При демонтиране на дренажния маркуч може да изтече отпадъчна вода. - Съберете водата или я източете от основната тава с помощта на аспирационна спринцовка.

1. Откачете от захващащия механизъм в горната част (1, 2).

1. Освободете захващащия елемент в горната част.

3.1. Вкарайте отвертката под металната скоба (1).

1. Освободете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Опасност от щети от вода поради неправилен монтаж на преливния канал! Поставете правилно преливния канал в долната част, в водача на долния жлеб. Затегнете правилно преливния канал в горната част чрез системата за захващане с щракване.

1. Позиционирайте преливния канал (1).
2. Преместете преливния канал в уплътнението (2).
3. Натиснете преливния канал в водача на уплътнението (3).
4. Вкарайте внимателно преливния канал (4).
5. Затегнете преливния канал със скобата (5).

Ремонт

1. Проверете монтажа от лявата и от дясната страна. 3. Уверете се, че закрепването е стабилно.

1. Отстранете металната скоба от лявата страна и от дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Развийте винтовете (1). 2. Свалете вътрешната врата, като я повдигнете нагоре (2).

4.17.2 Монтаж на вътрешната врата

1. Обърнете уплътнението на вратата отпред.
2. Поставете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части са ориентирани нагоре.
5. Преместете пантата на вратата нагоре.
6. Закрепете пантата на вратата с винтове.
7. Pozitionati usa interioara pe balamaua usii.
8. Ancorati usa interioara cu suruburi.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. Страничният панел е демонтиран. → 760 Външната врата е демонтирана. Вътрешната врата е демонтирана. Контролният панел е демонтиран. → 764 Пружините на вратата са фиксирани. → 765 Панелът за крака е демонтиран. → 767 Основната плоча е демонтирана. → 768 Преливният канал е демонтиран. → 769

4.18.1 Демонтаж на пантата на вратата

1. Разкачете захващащата кука с помощта на отвертка (1).
2. Натиснете пантата на вратата напред (2).

1. Разкачете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете долната панта (2), докато се фиксира в позиция върху уреда.

2.

Липсваща заземителна връзка може да доведе до появата на мрежов потенциал върху уреда.

Свържете заземителната връзка.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Основната плоча е демонтирана. —768 Панелът на краката е демонтиран (по избор). →767 Пружините на вратата са извадени. Контролният панел е демонтиран. Кабелният държател от дясната страна е демонтиран.

4.19.1 Демонтаж на уплътнението на вратата

1. Отстранете двете задържащи скоби от долното уплътнение на вратата (1, 2).

2. Отстранете преливния канал.

1. Повдигнете преливния улей.

Ремонт

1. Отстранете двете долни уплътнения на вратата от вътрешната страна.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната шина, върху която се намира уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителната клапа във вътрешната врата.
2. Закрепете уплътнението на вратата с два елемента за задържане.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.20.1 Демонтаж на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано до правилната дължина преди монтажа. Тази дължина е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе подходящото уплътнение на вратата.
2. Осигурете правилната позиция за монтаж на уплътнителния профил.

1. Бялата точка трябва да е на същото ниво като лентата на основата на уплътнението.

4

Уплътнението не трябва да образува вълни или да е опънато в ъглите. Уплътнението е срязано диагонално в краищата и наклонено в предната част на дъното на контейнера.

Поставете края на уплътнението, насочен директно към предната част, под вътрешния ръб. Уплътнението трябва да бъде разположено възможно най-далеч от страничната страна на контейнера.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на лампата EmotionLight

Лампата EmotionLight се намира от външната предна част, горе, на резервоара за изплакване.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредите са достъпни. Плотът е демонтиран (по избор). Десният страничен панел е демонтиран (по избор) → 760

4.21.1 Демонтаж на лампата EmotionLight

1. Освободете скобата от задната страна (1).

1. Извадете държача нагоре (2).
2. Извадете щепсела от конектора (долу вдясно, на предната страна на уреда).
3. Разкачете електрическата връзка на захранващия модул.

1. Демонтирайте лампата EmotionLight от уреда.

4.21.2 Монтаж на лампата EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

Ремонт

1. Свържете скобата за захващане (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в зоната на пантата на вратата.

Поставете кабела в зоната на пантата на вратата (между пантата на панела и резервоара за изплакване), така че да не може да бъде повреден от подвижните компоненти.

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на лампата TimeLight

Сменяйте лампата TimeLight само като цял модул. Модулът TimeLight е закрепен на задната страна на основната платка.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Панелът за крака е демонтиран. →767 Основната платка е демонтирана и обърната. →768

4.22.1 Демонтаж на лампата TimeLight

1. Огънете леко скобите (1) навън.

1. Издърпайте модула TimeLight нагоре, като го извадите от водача (2).

4.22.2 Монтаж на лампата TimeLight

1. Огънете скобите (1) отново на място.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на лампата Gap Illumination

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е разглобена. Операторският панел е демонтиран.

4.23.1 Демонтаж на лампата Gap Illumination

1. Разхлабете крепежния елемент (1).
2. Отстранете електрическите връзки от операторския модул (2).

2.1. Разхлабете крепежната скоба от задната страна (1). 2. Демонтирайте лампата (2).

Ремонт

3.1. Разхлабете крепежната скоба (1).

1. Повдигнете платката с нейната поставка и я извадете от рамката на операторския модул (2).

4.23.2 Монтаж на лампата Gap Illumination

1. Поставете поставката на платката в рамката на операторския модул.

1. Затегнете, докато чуете щракване.

1. Монтирайте крушката на лампата и я фиксирайте, докато чуете щракване.

1. Свържете кабела към модула за управление.

Бележки за ремонт - Съдомиялна машина

1 Относно този документ. 786

1.1 Важна информация 786

1.1.1 Предназначение 786 1.2 Обяснение на символите 786 1.2.1 Нива на опасност. 786 1.2.2 Символи, обозначаващи рискове 786 1.2.3 Структура на предупрежденията 787 1.2.4 Общи символи 787

Безопасност 788

2.1 Общи указания за безопасност 788

2.1.1 Всички домакински уреди 788

Инструменти и помощни средства 789

Ремонт. 790

4.1 Смяна на работния плот 790

4.1.1 Отстраняване на работния плот 790 4.1.2 Монтаж на работния плот.. 790

4.2 Инсталиране на системата за кошници 791

4.2.1 Монтаж на дръжката в модел с размер 86 см 791 4.2.2 Монтаж на държача за чаши 791 4.2.3 Монтаж на вложката за пара 792

4.3 Смяна на чекмеджето varioDrawer 793

4.3.1 Изваждане на чекмеджето varioDrawer 793 4.3.2 Монтаж на чекмеджето varioDrawer 794

4.4 Смяна на пръскащите рамена 795

4.4.1 Отстраняване на пръскащото рамо 795 4.4.2 Монтаж на пръскащото рамо 795

4.5 Смяна на филтрите 796

4.5.1 Отстраняване на филтъра 796 4.5.2 Монтаж на филтъра 796

4.6 Монтаж на пръскащата глава върху тавата за печене 797

4.7 Смяна на електрическия кабел 798

4.7.1 Отстраняване на електрическия кабел 798 4.7.2 Свързване на електрическия кабел 798

4.8 Смяна на капака на препарата 799

4.8.1 Отстраняване на капака на препарата 799 4.8.2 Поставяне на пружината 799 4.8.3 Монтаж на капака на препарата 799

4.9 Смяна на капачката на помпата за отпадни води 800

4.9.1 Отстраняване на капачката на помпата за отпадни води 800 4.9.2 Монтаж на капачката на помпата за отпадни води 800

4.10 Смяна на страничния панел 801

4.10.1 Отстраняване на страничния панел 801 4.10.2 Монтаж на страничния панел 802

4.11 Смяна на външните вратички 803

4.11.1 Отстраняване на външните вратички 803 4.11.2 Монтаж на външните вратички 803

4.12 Смяна на контролния панел 805

4.12.1 Отстраняване на контролния панел 805 4.12.2 Монтаж на контролния панел 805

4.13 Осигуряване на пружините на вратичките 806

4.14 Смяна на долния панел 808

4.14.1 Отстраняване на долния панел 808 4.14.2 Монтаж на долния панел 808

4.15 Смяна на платката на гнездото в основата 809

4.15.1 Отстраняване на платката на гнездото в основата 809 4.15.2 Монтаж на платката на гнездото в основата 809

4.16 Смяна на преливния канал 810

4.16.1 Отстраняване на преливния канал 810 4.16.2 Монтаж на преливния канал 811

4.17 Смяна на вътрешните вратички 813

4.17.1 Отстраняване на вътрешните вратички 813 4.17.2 Монтаж на вътрешните вратички 813

4.18 Смяна на пантата на вратичката 814

4.18.1 Отстраняване на пантата на вратичката 814 4.18.2 Монтаж на пантата на вратичката 814

4.19 Смяна на (долното) уплътнение на вратата 816

4.19.1 Отстраняване на уплътнението на вратата 816 4.19.2 Монтаж на уплътнението на вратата 817

4.20 Смяна на (горното) уплътнение на вратата 818

4.20.1 Отстраняване на уплътнението на вратата 818 4.20.2 Монтаж на уплътнението на вратата 818

Бележки за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 819

4.21.1 Отстраняване на осветлението EmotionLight 819 4.21.2 Монтаж на осветлението EmotionLight 819

4.22 Смяна на TimeLight 822

4.22.1 Отстраняване на TimeLight 822 4.22.2 Монтаж на TimeLight 822

4.23 Смяна на Gap illumination 823

4.23.1 Отстраняване на Gap illumination 823 4.23.2 Монтаж на Gap illumination 824

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт помагат на потребителя при самостоятелен ремонт на уреди съгласно регламента за екопроектиране (от март 2021 г.).

Съдържа информация за подмяната на определени резервни части, включително предупреждения за рискове.

Ако имате въпроси, свържете се с нашия клиентски сервиз. За щети отговаряме само ако инструкциите са били спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивото на предупреждение съдържа символ и сигнална дума. Сигналната дума показва степента на опасност.

Üroveñ varovania Význam
NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je umtrtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásenia je umtrtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Таблица 1: Нива на опасност

1.2.2 Символи, обозначаващи рискове

Символите, обозначаващи рискове, са символични изображения, които показват вида на опасността.

В този документ се използват следните символи, обозначаващи рискове:

Symbol označujúci riziko Význam
!	Všobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Таблица 2: Символи, обозначаващи рискове

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартен вид и стандартна структура.


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/vovania. Opatrenia a zákazy na zabránenie nebezpeçenstvu.

Следващият пример показва предупреждение за опасност от електрически удар при докосване на части под напрежение. Посочена е мярка за предотвратяване на опасността.


NEBEZPEČENSTVO Nebezpečenstvo òrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpoje spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при допир с части под напрежение!

Грешки при ремонт на електрически компоненти могат да причинят токов удар! - Изключете уреда от електрическата мрежа поне 60 секунди преди началото на работа. - След ремонта извършете тест за безопасност в съответствие с VDE 0701 или с местните разпоредби.

Риск от нараняване на остри ръбове!

Носете защитни ръкавици.

Риск от натъртване по време на ремонт, поддръжка, отстраняване на проблеми и обслужване на тежки и движещи се компоненти.

Носете защитни обувки. Осигурете тежките компоненти срещу падане. - Не пъхайте крайници в движещи се компоненти.

Риск от застрашаване на безопасността/функционалността на уреда! Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително съединителите и проводниците.

Инструменти и помощни средства

Oznacenie Detaily Snímky
Skrutkovač Torx T20 s olvorom [00340764]	100 mm, pre skrutky s bezpeč-nostnám Čapom
Skrutkovač Torx T15	Dlžka 80 mm
Plochý skrutkovač Čepef 10 mm x 1,6 mm x 200 mm
Kliešte Špicaté [00340871]	Dlžka: 200 mm, rovné

Ремонт

4.1 Смяна на работния плот

Изискване:

Уредът е изключен от електрическото захранване. Уредът е свободно достъпен.

4.1.1 Сваляне на работния плот

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двете фиксиращи пластини под работния плот нагоре (2).

1. Отпред леко повдигнете работния плот (3).
2. Избутайте работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтаж на работния плот

1. Застопорете задната част на работния плот в водачите с помощта на ограничителите (1).

1. Натиснете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, така че фиксиращите лостчета да щракнат на мястото си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Инсталиране на системата на кошницата

Изискване:

Съответната кошница е отстранена от уреда.

4.2.1 Монтаж на дръжката в модела с размер 86 см

Специални инструменти:

Процедура [00614935] Дръжка за задържане на чаши [00618565] 1. Поставете дръжката диагонално в предната част на кошницата. 2. Изравнете и щракнете дръжката на мястото ѝ.

4.2.2 Монтаж на дръжката за задържане на чаши

Специални инструменти:

Процедура [00614935] Дръжка за задържане на чаши [00618565]

При миене на чаши дръжката за задържане на чаши може да се сгъне. С леко накланяне се намалява задържането на вода в долната част на чашите. При високи чаши препоръчваме да оставите дръжката за задържане на чаши сгъната. Ако в горната кошница има опционална пластмасова вложка, тя трябва първо да се извади.

1. Извадете пластмасовата вложка.

1. Щракнете дръжката за задържане на чаши на мястото ѝ.

1. Сгънете дръжката.

Ремонт

1. Поставете предметите за миене.

4.2.3 Монтаж на парообразуваща вложка

Специални инструменти:

Процедура [00614935] Дръжка за задържане на чаши [00618565]

Притиснете парообразуващата вложка с крайните части под системата на кошниците.

Ремонт

4.3 Смяна на чекмеджето varioDrawer

4.3.1 Изваждане на чекмеджето varioDrawer

1. Огънете капака на дръжката навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите скоби на вложката навън и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водещите дръжки навън.

5. Извадете сгънатия проводник от държачите.

1. Извадете металната рамка от предната част на държачите.

1. Извадете металната рамка отзад от водача.

4.3.2 Монтаж на чекмеджето varioDrawer

При монтажа спазвайте обратния ред на стъпките от демонтажа.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Сваляне на разпръскващото рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте надолу, за да го извадите (2).

1. Издърпайте долното разпръскващо рамо надолу, за да го извадите.

4.4.2 Монтаж на разпръскващото рамо

1. Поставете долното разпръскващо рамо. Разпръскващото рамо ще щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво на мястото му.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете филтъра за груби замърсявания обратно на часовниковата стрелка (1) и отстранете филтриращата система (2).

Проверете дали в пространството за отпадъци не е попаднал чужд предмет.

1. Издърпайте микрофилтъра, за да го извадите.

4.5.2 Монтаж на филтрите

1. Сглобете отново филтриращата система.

Уверете се, че издатините за фиксиране на филтъра за груби замърсявания са щракнали на мястото си.

1. Поставете филтриращата система в уреда и завъртете филтъра за груби замърсявания по посока на часовниковата стрелка.

Уверете се, че обозначенията със стрелки съвпадат.

Ремонт

4.6 Монтаж на пръскащата глава за тавата за печене

1. Извадете горната кошница.
2. Поставете пръскащата глава за тавата за печене в държача (1) и завъртете надясно (2).

Пръскащата глава за тавата за печене щраква на мястото си.

Ремонт

4.7 Смяна на електрическия кабел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на електрическия кабел

Хванете внимателно щепсела на електрическия кабел, движейки го нагоре и надолу, и го издърпайте от контакта.

4.7.2 Свързване на електрическия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

Опасност от пожар

Поставете плътно електрическия кабел, така че да щракне.

Поставете щепсела на електрическия кабел в контакта, докато чуете, че щепселът щраква на мястото си.

Ремонт

4.8 Смяна на капака на препарата

За изваждане можете да използвате малка отвертка.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Вратичката е отворена. Капакът на отделението за перилен препарат е отворен.

4.8.1 Отстраняване на капака на отделението за перилен препарат

1. Преместете капака на отделението за перилен препарат с 5 mm.
2. Изкълчете капака на отделението за перилен препарат от долната страна навън от водещите релси и издърпайте капака на отделението за перилен препарат от горната страна навън от водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в отвора на дозиращото устройство (1).

1. Поставете късия край на пружината в отвора на капака на отделението за перилен препарат (2).
2. Издърпайте капака към дозиращото устройство (3).

4.8.3 Монтаж на капака на отделението за перилен препарат

1. Поставете капака на отделението за перилен препарат на 5 mm преди пълното отваряне във водещите релси отстрани. С леко усилие завъртете противоположната страна във водещите релси.
2. Проверете функцията на капака на отделението за перилен препарат.

Ремонт

4.9 Смяна на капачето на помпата за отпадъчна вода

Изискване:

Как да изберете. Филтрите са избрани. → 796

4.9.1 Сваляне на капака на помпата за отпадъчна вода

1. Изпомпайте цялата вода.

При необходимост използвайте гъба.

1. С помощта на лъжица изкълчете капака на помпата и го хванете за напречната част.

1. Повдигнете капака на помпата отстрани навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и натиснете надолу (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. За свободностоящи уреди: Работната повърхност е отстранена. → 790

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Obr. 1: Плътно интегриран

1. Наклонете страничния панел в горната част леко навън (2).
2. След това преместете страничния панел надолу и го извадете от основната рамка (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основната рамка (1).

Obr. 2: Плътно интегриран

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външните врати

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външните врати

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3.

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolačný flaus bol správne umiestnený a zafixovaný na vnútornej strane vonkajších dvierok. Závesy sú vložené do vonkajších dvierok. 1. Zatvorte vnútorné dvierka tak, aby nezacva 2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вградени/вградени).

4.12.1 Отстраняване на контролния панел

1. Разкачете електрическите връзки от контролния панел и долния сензор за помощно изплакване (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Уверете се, че контролният панел не пада (го придържайте).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4 × 16 mm

При монтажа спазвайте реда, обратен на стъпките за демонтаж.

Ремонт

4.13 Осигуряване на пружините на вратичките

1. Извадете кабелния водач.

2.1. Леко отворете вратичката (1).

1. Застопорете в жлеба на основната рамка (2).
2. Бавно затворете вратичката (3).

Кабелната система автоматично се свързва към пантата на вратичката.

Ремонт

3.1. Леко затворете вратичката (4).

1. Преместете жлеба назад и освободете пантата на вратичката (5). 3. Отворете вратичката (6).

1. Повторете процеса от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Крачетата са идентични и могат да се разменят.

Изисквания:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са свалени. Външните врати са свалени (напълно вграден/вграден).

4.14.1 Отстраняване на долния панел

1.

Неправилно отстраняване. Ако долният панел се освободи отстрани и се свали, двете монтажни плочи може да се счупят. Ако се счупи само една монтажна плоча, страничната част може да се смени, тъй като монтажните плочи са идентични. Препоръчваме да поставите нещо под уреда от предната страна, за да облекчите натоварването на долния панел с крачетата.

1. Отстранете водещата лента (1) с помощта на отвертка и освободете скобата, като натиснете надолу.

1. Повдигнете панела.
2. Отстранете крачетата, като ги издърпате напред (1).

4.14.2 Монтаж на долния панел

1. Поставете крачетата.
2. Свържете долния панел от горната страна (1) и натиснете надолу, докато чуете щракване на мястото му (2).

Ремонт

4.15 Смяна на гнездовата платка в основата

Гнездовата платка в основата се намира в долната част отпред.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Цялата мебел (по избор) е отстранена. Външните врати са отстранени. Външните врати са отстранени (напълно вградени/вградени). Долният панел (по избор) е отстранен.

4.15.1 Отстраняване на гнездовата платка в основата

1. Отстранете двата винта (1).

1. Разкачете фиксиращите елементи (2).
2. Внимателно наклонете гнездовата платка в основата напред (1).

4.

В зависимост от модела на серията, щепселът към EmotionLight все още е закрепен към основата.

Освободете щепсела от ключалката и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на гнездовата платка в основата

• При монтажа на дъската на гнездото в основата процедирайте в обратен ред на стъпките за демонтаж.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна част на уреда.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Цялото обзавеждане е отстранено (по избор). Външните врати са отстранени. Долният панел (по избор) е отстранен. → 808 Дъската на гнездото на основата е отстранена. 809

4.16.1 Отстраняване на преливния канал

Остатъчна вода

Когато се отстрани изпускателният маркуч, може да изтече остатъчна вода. Съберете водата или я отстранете от основата с помощта на спринцовка.

1. Изкълчете задържащия механизъм нагоре (1,2).

1. Освободете задържащия елемент нагоре.

3.1. Поставете отвертката под металната спирачка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Повреди, причинени от вода поради неправилен монтаж на преливния канал. Поставете правилно преливния канал надолу в водача на основния съд. Щракнете преливния канал правилно на мястото му.

1. Поставете преливния канал (1).
2. Преместете преливния канал към уплътнението (2).
3. Натиснете преливния канал във водача на уплътнението (3). 4. Поставете преливния канал (4) точно.
4. Щракнете преливния канал (5).

Ремонт

1. Проверете монтажа от дясната и лявата страна. 3. Проверете стабилното положение.

1. Щракнете металните скоби от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.17.1 Сваляне на вътрешните вратички

1. Отстранете винтовете (1).
2. Свалете вътрешните вратички нагоре (2).

4.17.2 Монтаж на вътрешните вратички

1. Наклонете уплътнението на вратичката напред.
2. Поставете вътрешните вратички зад уплътнението на вратичката.
3. Затворете вътрешните вратички.
4. Наклонете уплътнението на вратичката нагоре. Страничните части сочат надолу.
5. Преместете пантата на вратичката нагоре.
6. Закрепете пантата на вратичката с винтове.
7. Поставете вътрешните вратички върху пантата на вратичката.
8. Закрепете вътрешните вратички с винтове.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничният панел е отстранен. →801 Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. →805 Пружината на вратата е закрепена. →806 Долният панел е отстранен. →808 Платката на основния контакт е отстранена. →809 Преливният канал е отстранен. →810

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващата кука с помощта на отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

ОПАСНОСТ

Опасност от токов удар при допир с части под напрежение! Опасност за живота поради токов удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифициран електротехник. - След ремонта организирайте проверка за безопасност в съответствие с VDE 0701 или местните разпоредби.

Ремонт

1. Поставете пантата върху уреда (1).
2. Предполага се, че завесата надолу (2), за да се захване в консуматора.

2.

Липсващото заземително свързване може да причини електрическо напрежение върху вратичката.

Създайте заземително свързване.

Ремонт

4.19 Смяна на (долното) уплътнение на вратичката

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната вратичка е свалена. Дъската на основния контакт е свалена. →809 Долният панел (по избор) е свален. →808 Пружините на вратичката са отстранени. Контролният панел е свален. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Сваляне на уплътнението на вратичката

1. От долното уплътнение на вратичката развийте двата захващащи скоби (1,2).

1. Изключете преливния канал.

1. Повдигнете преливния зъб.

Ремонт

1. От вътрешната врата демонтирайте долното уплътнение на вратата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителния капак с уплътнението на вратата от лявата и дясната страна в жлеба за уплътнението.

1. Поставете уплътнението на вратата заедно със затварящата клапа във вътрешната врата.
2. Закрепете уплътнението на вратата с помощта на две задържащи скоби.

Ремонт

4.20 Смяна на (горното) уплътнение на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.20.1 Сваляне на уплътнението на вратата

От вътрешната рамка демонтирайте уплътнението на вратата.

4.20.2 Монтаж на уплътнението на вратата

Уплътнението на вратата трябва да се отреже на правилната дължина преди монтажа. Това е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Подгответе входното уплътнение на вратата.
2. Осигурете правилната монтажна позиция на профила на уплътнението.

1. Бялата точка трябва да е на нивото на жлеба на уплътнителната лента.

4

Уплътнението не трябва да е набръчкано или опънато в ъглите. Уплътнението се отрязва в края под ъгъл и се прибира в долната част на съда отпред.

Поставете края на уплътнението право напред под вътрешната врата. Уплътнението трябва да опира в страната на съда възможно най-много.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира отпред във външната част на резервоара за изплакване.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работната повърхност е отстранена (по избор). Панелът от дясната страна е отстранен (по избор), →801

4.21.1 Отстраняване на осветлението EmotionLight

1. Разкачете скобата отзад (1).

1. Отстранете дръжката нагоре (2).
2. Разкачете щепсела от конектора (вдясно долу на предната страна на уреда).
3. Отстранете електрическата връзка от електрическия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на осветлението EmotionLight

1. Поставете дръжката в рамката на миялния резервоар (1).

Ремонт

1. Използвайте скобата (2).

3

ВНИМАНИЕ! Неправилен монтаж! Повреда на кабела в областта на пантата на вратата. Монтирайте кабела в областта около пантата на вратата (между пантата на плота и миялния резервоар), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела вдясно долу.

Ремонт

Фиг. 3: Кабелни зони 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цял комплект. Модулът TimeLight е закрепен на гърба на платката на основния контакт.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Долният панел е свален. → 808 Платката на основния контакт е свалена и обърната. → 809

4.22.1 Отстраняване на TimeLight

1. Огънете леко задържащия елемент (1) навън.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете отново задържащите елементи (1) навътре.

1. Поставете модула TimeLight във водача (2).
2. Създайте електрическата връзка.

Ремонт

4.23 Смяна на Gap illumination

Изискване:

Според инструкцията, уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външните врати са изключени. Контролният панел е отстранен.

4.23.1 Отстраняване на осветлението на процепа

1. Откачете скобата (1).
2. Отстранете електрическата връзка от контролния модул (2).

2.1. Откачете скобата отзад (1).

1. Отстранете светлинното влакно (2).

Ремонт

3.1. Откачете захранващата кука (1).

1. Повдигнете платката с държача и я извадете от рамката на контролния модул (2).

4.23.2 Монтаж на осветлението на процепа

1. Поставете държача на платката в рамката на контролния модул.

2. Затегнете го, докато щракне.

1. Монтирайте светлинното влакно и го затегнете, докато щракне.

1. Свържете кабела към контролния модул.

Съвети за ремонт - Съдомиялна машина

Относно този документ 827

1.1 Важна информация 827

1.1.1 Предназначение 827 1.2 Обяснение на символите 827 1.2.1 Степени на опасност 827 1.2.2 Символи за опасност 827 1.2.3 Структура на предупрежденията 828 1.2.4 Общи символи 828

Безопасност. 829

2.1 Общи указания за безопасност 829

2.1.1 Всички домакински уреди 829

Инструменти и принадлежности 830

Ремонт 831

4.1 Смяна на работния плот 831

4.1.1 Отстраняване на работния плот 831 4.1.2 Монтаж на работния плот 831

4.2 Монтаж на systemakosar 832

4.2.1 Монтаж на събирателния съд за модели с височина 86 см 832 4.2.2 Монтаж на държателя за чаши 832 4.2.3 Монтаж на държателя за парни вложки 833

4.3 Смяна на чекмеджетата varioDrawer 834

4.3.1 Отстраняване на чекмеджетата varioDrawer 834 4.3.2 Монтаж на чекмедже varioDrawer 835

4.4 Смяна на пръскачките 836

4.4.1 Отстраняване на пръскачката 836 4.4.2 Монтаж на пръскачката 836

4.5 Смяна на филтрите 837

4.5.1 Отстраняване на филтъра 837 4.5.2 Монтаж на филтрите 837

4.6 Монтаж на пръскачка за тави 838

4.7 Смяна на електрическия кабел 839

4.7.1 Изключване на електрическия кабел 839 4.7.2 Свързване на електрическия кабел 839

4.8 Смяна на капачето на отделението за почистващ препарат 840

4.8.1 Отстраняване на капачето на отделението за почистващ препарат 840 4.8.2 Поставяне на пружината 840 4.8.3 Монтаж на капачето на отделението за почистващ препарат 840

4.9 Смяна на капака на помпата за отпадни води 841

4.9.1 Отстраняване на капака на помпата за отпадни води 841 4.9.2 Монтаж на капака на помпата за отпадни води 841

4.10 Смяна на страничния панел 842

4.10.1 Отстраняване на страничния панел 842 4.10.2 Монтаж на страничния панел 843

4.11 Смяна на външните врати 844

4.11.1 Отстраняване на външни врати 844 4.11.2 Монтаж на външни врати 844

4.12 Смяна на контролния панел 846

4.12.1 Отстраняване на контролния панел 846 4.12.2 Монтаж на контролния панел 846

4.13 Закрепване на пружините на вратите 847

4.14 Смяна на цокъла 849

4.14.1 Отстраняване на цокъла 849 4.14.2 Монтаж на цокъла 849

4.15 Смяна на основата 850

4.15.1 Отстраняване на основата 850 4.15.2 Монтаж на основата 850

4.16 Смяна на преливния канал 851

4.16.1 Отстраняване на преливния канал 851 4.16.2 Монтаж на преливния канал 852

4.17 Смяна на вътрешните врати 854

4.17.1 Отстраняване на вътрешните врати 854 4.17.2 Монтаж на вътрешните врати 854

4.18 Смяна на пантите на вратите 855

4.18.1 Отстраняване на пантите на вратите 855 4.18.2 Монтаж на пантите на вратите 855

4.19 Смяна на (долното) уплътнение на вратите 857

4.19.1 Отстраняване на уплътнението на вратата 857 4.19.2 Монтиране на уплътнението на вратата 858

4.20 Смяна на (горното) уплътнение на вратата 859

4.20.1 Отстраняване на уплътнението на вратата 859 4.20.2 Монтиране на уплътнението на вратата 859

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 860

4.21.1 Отстраняване на EmotionLight 860 4.21.2 Монтиране на EmotionLight 860

4.22 Смяна на TimeLight 863

4.22.1 Отстраняване на TimeLight 863 4.22.2 Монтиране на TimeLight 863

4.23 Смяна на Gap illumination 864

4.23.1 Отстраняване на Gap illumination 864 4.23.2 Монтиране на Gap illumination 865

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези съвети за ремонт подпомагат потребителя при самостоятелен ремонт на уреди в съответствие с приложимата директива за екологичен дизайн (от март 2021 г.).

Те съдържат информация как да смените определени резервни части, включително предупреждения и рискове.

Ако имате въпроси, обърнете се към нашата сервизна служба. За щети ще носим отговорност само ако сте спазили правилно указанията за ремонт.

1.2 Обяснение на символите

1.2.1 Степени на опасност

Предупрежденията се състоят от символ и сигнална дума. Сигналната дума обозначава степента на опасност.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Таблица 1: Степени на опасност

1.2.2 Символи за опасност

Символите за опасност са символни изображения, които предоставят информация за вида на опасността. В този документ са използвани следните символи за опасност:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
2	Nevarnost eksplozije
3	Nevarnost ureznin
4	Nevarnost zmečkanin

Във връзка с този документ

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajočega seva-nja

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и стандартизирана структура.

ОПАСНОСТ

Вид и източник на опасността

Възможни последици при неспазване на опасността/предупреждението.

• Мерки и забрани за предотвратяване на опасността.

В следващия пример е показано предупреждение, което предпазва от електрически удар поради части под напрежение. Посочена е мярка за предотвратяване на опасността.

ОПАСНОСТ

Опасност от електрически удар поради части под напрежение!

Смърт от електрически удар

Изключете уредите от електрическата мрежа поне 60 секунди преди началото на ремонта.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilò)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacja potrebnih orodij
	Identifikacja potrebnih predpogojev
	Identifikacja pogoja (ões ..., potem...)
	Identifikacja rezultata
[Začetak]Identifikacja tipke ali gumba
[00123456]Identifikacja številke dela
Slanje Identifikacja prikazanega besedila/	kna (na zaslunu aparata)

Таблица 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Опасност от електрически удар поради части под напрежение!

• Грешки при ремонт на електрически компоненти могат да причинят електрически удар!
• Изключете уреда от електрическата мрежа поне 60 секунди преди началото на работа.
• След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 или разпоредбите, валидни за отделната държава.

Опасност от нараняване поради остри ръбове!

• Използвайте защитни ръкавици.

Опасност от смачкване по време на ремонт, поддръжка, отстраняване на неизправности или сервиз поради тежки и движещи се компоненти.

• Използвайте защитни обувки. Осигурете тежките компоненти срещу падане. Не поставяйте части от тялото в движещи се компоненти.

Риск за безопасността/функционирането на уреда!

• Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! Не докосвайте модулите, включително връзките и пътеките на проводниците.

Инструменти и принадлежности

Oznaka Podrobnosti Slike
Izvjac Torx T20 z izvrtino [00340764]	100 mm. za vijake z varmostnim zatičem
Izvjac Torx T15 Dolžina 80 mm
Plošcati izvjac Stebo 10 mm x 1,6 mm x 200 mm
Koničaste klešće [00340871]	Dolžina: 200 mm, ravne

Ремонт

4.1 Смяна на работната повърхност

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е свободно достъпен.

4.1.1 Отстраняване на работната повърхност

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете нагоре дръжките, които са под работната повърхност (2).

1. Sprednj del delovne površine nekoliko dvignite (3).
2. Delovno površino potisnite stran od zadnjega dela (4).
3. Odstranite delovno površino.

4.1.2 Namestitev delovne površine

1. Zadnji del delovne površine zataknite v vodila z zatezalnima objemkama (1).

1. Delovno površino potisnite k sebi (2).
2. Potisnite sprednji del delovne plošče navzdol, dokler se obe držalni ročici slišno ne zaskočita (3).
3. Znova privijte oba vijaka (4) (izbirno).

Popravilo

4.2 Namestitev košar

Zahteva:

Iz aparata je bila odstranjena ustrezna košara.

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm Posebna orodja:

Prestrezno posodico za tablete [00614935] Nosilec za skodelice [00618565] 1. Prestrezno posodico vstavite diagonalno na sprednji del košare. 2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Специални инструменти:

Съд за хапчета [00614935] Държател за чаши [00618565]

При миене на чаши можете да преместите държателя за чаши нагоре. Допълнителният ъгъл намалява събирането на вода на дъното на чашите. При високи чаши препоръчваме да преместите държателя за чаши надолу. Ако горната кошница е оборудвана с допълнителни пластмасови вложки, първо трябва да ги отстраните.

1. Отстранете пластмасовата вложка.

1. Монтирайте държателя за чаши, така че да щракне.

1. Преместете държателя.

Ремонт

1. Поставете предметите, които искате да измиете.

4.2.3 Монтаж на държателя за парни вложки Специални инструменти:

Съд за хапчета [00614935] Държател за чаши [00618565]

Закачете краищата на държателя за парни вложки под системата на кошницата.

Ремонт

4.3 Смяна на чекмеджета varioDrawer

4.3.1 Отстраняване на чекмеджета varioDrawer

1. Огънете езичето на дръжката навътре.

1. Отстранете дръжката нагоре.
2. Натиснете пластмасовите странични вложки навън и след това нагоре, извън рамката.

Ремонт

1. Внимателно огънете водещото ухо навън.

1. Издърпайте сгъваемите прътови носачи от ухото.
2. Натиснете металната рамка отдолу навън от държачите.

1. Издърпайте металната рамка назад, извън водача.

4.3.2 Монтаж на чекмеджето varioDrawer

• Номенклатура
• Монтирайте в обратен ред.

Ремонт

4.4 Смяна на пръскащите глави

4.4.1 Отстраняване на пръскащата глава

1. Развийте горната пръскаща глава (1), издърпайте я надолу и я отстранете (2).

1. Издърпайте долната пръскаща глава надолу и я отстранете.

4.4.2 Монтиране на пръскащата глава

1. Монтирайте долната пръскаща глава. Пръскащата глава ще щракне в правилната позиция.
2. Монтирайте горната пръскаща глава и я затегнете плътно.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър наляво (1) и отстранете филтърната система (2).

Проверете дали в резервоара няма чужди предмети.

1. Издърпайте микрофилтъра надолу, за да го отстраните.

4.5.2 Монтиране на филтрите

1. Монтирайте отново филтърната система

Уверете се, че ключалките на грубия филтър щракнат на място.

1. Поставете филтриращата система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че стрелките са подравнени една с друга.

Ремонт

4.6 Монтаж на пръскачката за печене

1. Отстранете горната кошница.
2. Поставете пръскачката за печене в държача (1) и я завъртете надясно (2).

Пръскачката за печене щраква в правилната позиция.

Ремонт

4.7 Смяна на електрическия кабел

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен.

4.7.1 Изключване на електрическия кабел

Внимателно движете щепсела на електрическия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Свързване на електрическия кабел

ВНИМАНИЕ!

Прегряване на главния съединител!

Опасност от пожар

Поставете захранващия кабел плътно, докато щракне.

Поставете щепсела на захранващия кабел в контакта, докато чуете щракване.

Ремонт

4.8 Смяна на капачето на отделението за препарат за миене

Като лост можете да използвате малка отвертка.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Вратата е отворена. Капачето на отделението за препарат за миене е отворено.

4.8.1 Отстраняване на капачето на отделението за препарат за миене

1. Преместете капачето на отделението с 5 мм.
2. От долната страна повдигнете капачето от водещите релси и от горната страна го отстранете от водещите релси.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Дългият край на пружината поставете в монтажния отвор на отделението за препарат (1).

1. Късият край на пружината поставете в монтажния отвор на капачето на отделението (2).
2. Натиснете капачето в отделението за препарат (3).

4.8.3 Монтаж на капачето на отделението за препарат

1. Капачето на отделението за препарат поставете от едната страна в водещата шина на 5 mm до напълно отворено положение. С леко усилие натиснете и другата страна във водещата шина.
2. Проверете функционирането на капачето на отделението за препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Кошницата е отстранена. Филтрите са отстранени. → 837

4.9.1 Отстраняване на капака на помпата за отпадни води

1. Отстранете евентуалната вода.

При необходимост използвайте гъба.

1. С лъжица отместете капака на помпата и го хванете за напречната част.

1. Повдигнете капака на помпата под ъгъл навътре и го отстранете.

4.9.2 Монтаж на капака на помпата за отпадни води

• Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата се захваща в правилната позиция.

Ремонт

4.10 Смяна на страничния панел

Изисквания:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Свободностоящи уреди: работният плот е отстранен. → 831

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете (1) от страничния панел.

Фиг. 1: Напълно вграден

1. Наклонете горната част на страничния панел леко навън (2).
2. Спуснете страничния панел и го издърпайте от основната вана (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел в основната вана (1).

Sl.2: Пополома вграден

1. Притиснете страничната плоча към уреда (2).
2. Закрепете страничната плоча с винтове (3).

Ремонт

4.11 Смяна на външните врати

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването.

4.11.1 Отстраняване на външните врати

Просто отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Задръжте вратата, като я хванете от едната страна.

Отстранете двата винта.

4.11.2 Монтаж на външната врата

Ремонт

Изискване:

Изолационният филц е правилно поставен и закрепен от вътрешната страна на външната врата. Пантите са монтирани на външната врата. 1. Затворете вътрешната врата, но не я заключвайте. 2. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната врата и я задръжте (2).

4

Задръжте вратата, като я хванете от едната страна.

Отворете вратата и я закрепете с два винта (метални винтове 4× 11mm).

1. Закрепете външната врата с четири винта (метални винтове 4 x 11 mm).

Ремонт

4.12 Смяна на контролния панел

Ако контролният модул е повреден, трябва да се смени целият контролен панел.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.12.1 Отстраняване на контролния панел

1. От контролния панел разкачете електрическите съединители и сензора за ниско ниво на препарата за изплакване (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Обезопасете контролния панел срещу падане (го придържайте).
4. Отстранете всички винтове.

1. Отстранете контролния панел.

4.12.2 Монтаж на контролния панел

Използвайте винтове 4× 16mm

• Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Отстранете капака на кабелния водач.

2.1. Вратата леко отворена (1).

1. Поставете водача в процепа на основното корито (2).
2. Бавно затворете вратата (3).

Кабелната система автоматично се закрепва към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете процепа назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са напълно еднакви и могат да се сменят.

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване.

Ако разхлабите цокъла отстрани и го отстраните, краката могат да се отделят. Ако единият крак е повреден, можете да го смените, тъй като двата крака са еднакви.

Препоръчваме да поставите нещо отстрани под уреда и така да облекчите цокъла с краката.

1. С извиващите се водила (1) освободете затвора, за да натиснете надолу.

1. Отстранете цокъла.
2. Отстранете краката в посока напред (1).

4.14.2 Монтаж на цокъла

1. Поставете краката.
2. Поставете цокъла от горната страна (1) и го натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на плочата на цокъла

Плочата на цокъла се намира в долната предна част.

Изисквания:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Предната част на корпуса (по избор) е отстранена. Външните врати са отстранени. Външните врати са отстранени (напълно вграден/вграден). Цокълът е отстранен (по избор).→849

4.15.1 Отстраняване на цокъла

1. Отстранете двата винта (1).

1. Освободете държащите елементи (2).
2. Наклонете внимателно цокъла към себе си (1).

4.

В зависимост от модела на серията, щепселът за EmotionLight може все още да е закрепен към основата.

Развийте щепсела на държащата ръка и го издърпайте назад (по избор) (2).

4.15.2 Монтиране на цокъла

• Монтирайте цокъла в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната част на уреда.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Мебелната фронтална част е отстранена (по избор). Външната врата е отстранена. Цокълната летва е отстранена (по избор). →849 Цокълната плоча е отстранена. →850

4.16.1 Отстраняване на преливния канал

Остатъчна вода

• При отстраняване на дренажната тръба може да изтече остатъчна вода. Съберете водата или я отстранете от съда със спринцовка.
• Повдигнете държащия механизъм отгоре (1, 2).

1. Освободете горния държащ елемент.

3.1. Под металната скоба поставете инструмента (1).

1. Освободете леко металната скоба (2).

Ремонт

1. Повдигнете преливния канал.

4.16.2 Монтаж на преливния канал

Внимание: опасност от повреда от вода поради неправилен монтаж на преливния канал! Преливният канал отдолу трябва да се монтира правилно в направляващата на основното корито. Преливният канал отгоре трябва да щракне правилно.

1. Монтирайте преливния канал (1).
2. Преместете преливния канал в уплътнението (2).
3. Натиснете преливния канал в направляващата на уплътнението (3).
4. Поставете преливния канал точно (4).
5. Закачете преливния канал (5).

Ремонт

1. Проверете настройката от лявата и дясната страна. 3. Проверете здравината на монтажа.

1. Откопчете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешните врати

Изискване:

Уредът е изключен от електрическата мрежа. Уредът е изключен от водоснабдяването.

4.17.1 Отстраняване на вътрешните врати

1. Отстранете винтовете (1).
2. Отстранете вътрешните врати нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешните врати върху пантата на вратата.
3. Закрепете вътрешните врати с винтове.

4.17.2 Монтаж на вътрешните врати

1. Повдигнете уплътнението на вратата към себе си.
2. Преместете вътрешните врати зад уплътнението на вратата.
3. Затворете вътрешните врати.
4. Повдигнете уплътнението на вратата нагоре. Страничната част сочи нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изисквания:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Страничната плоча е отстранена. Външната врата е отстранена. Вътрешната врата е отстранена. Контролният панел е отстранен. Пружините на вратата са закрепени. Цокълната летва е отстранена. Цокълната плоча е отстранена. Преливният канал е отстранен.

4.18.1 Отстраняване на пантата на вратата

1. Освободете заключващия щифт (1). 2. Издърпайте пантата на вратата напред (2).

2. Освободете заземяването на пантата на вратата.

4.18.2 Монтиране на пантата на вратата

ОПАСНОСТ

Опасност от токов удар поради части под напрежение! Опасност за живота поради токов удар при неправилен ремонт.

Електрическите части трябва да се ремонтират от квалифициран електротехник. - След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 или приложимите разпоредби за съответната държава.

Ремонт

1. Монтирайте пантата на уреда (1).
2. Преместете плъзгача надолу (2), докато не щракне върху уреда.

2.

Липсващата заземителна клема може да доведе до потенциал на напрежението върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на (долното) уплътнение на вратата

Изискване:

Уредът е изключен от мрежата. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Основната плоча е отстранена. →850 Основната лайстна е отстранена (по избор). →849 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелния сноп долу вдясно е отстранен.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двете задържащи скоби от долното уплътнение на вратата (1, 2).

1. Разкачете преливния канал.

1. Отстранете преливния улей.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете уплътнителните капачки от лявата и дясната страна на уплътнителната шина на уплътнението на вратата.

1. Tesnilo vrat z zavihkom vstavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrževalnima sponkama.

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezati na pravo dolžino. To je 1750 mm za aparate z višino 81 cm in 1850 mm za aparate z višino 86 cm.

1. Pripravite ustrezno tesnilo vrat.
2. Prepričajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vložiščem tesnilnega traku.

4

V vogalih tesnilo ne sme biti nagubano ali razvlečeno. Konec tesnila je odrezan diagonalno in se skrije v sprednji spodnji del posode.

Поставете края на уплътнението възможно най-напред под вътрешната врата. Уплътнението трябва да бъде положено по ръба на съда възможно най-далеч.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира отпред, отгоре, във външната част на съда за изплакване.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Уредът е свободно достъпен. Работната повърхност е отстранена (по избор). Десният страничен панел е отстранен (по избор).→842

4.21.1 Отстраняване на EmotionLight

1. Разкачете заключващите щифтове отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от контакта (долу вдясно отпред на уреда).
3. Отстранете електрическия съединител от захранващия модул.

1. Отстранете EmotionLight от уреда.

4.21.2 Монтаж на EmotionLight

1. Поставете държача в рамката на контейнера за изплакване (1).

Ремонт

1. Уверете се, че заключващите щифтове се захващат (2).

3

Поставете кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

TimeLight се сменя само като цял модул. Модулът TimeLight е закрепен към задната част на основната плоча.

Изискване:

Уредът е изключен от мрежовото напрежение. Уредът е изключен от водоснабдяването. Основната плоча е отстранена. → 849 Основната плоча е отстранена и обърната. → 850

4.22.1 Отстраняване на TimeLight

1. Огънете държащите елементи (1) леко навън.

1. Издърпайте модула TimeLight нагоре и навън от водача (2).

4.22.2 Монтаж на TimeLight

1. Огънете държащите елементи (1) назад.

2. Натиснете модула TimeLight обратно във водача (2). 3. Свържете електрическия конектор.

Ремонт

4.23 Смяна на Gap illumination

Изискване:

Уредът е изключен от мрежата. Уредът е изключен от водоснабдяването. Външните врати са демонтирани. Управляващият панел е свален.

4.23.1 Отстраняване на Gap illumination

1. Разкачете щепсела (1).
2. Извадете електрическия конектор от управляващия модул (2).

2.1. Откопчете заключващия щифт на задната страна (1). 2. Отстранете оптичното влакно (2).

Ремонт

3.1. Откопчете заключващия щифт (1).

1. Повдигнете PCB заедно с държача и го извадете от рамката на управляващия модул (2).

4.23.2 Монтаж на Gap illumination

1. Поставете държача на PCB в рамката на управляващия модул.

1. Закрепете го така, че да чуете щракване.

1. Поставете оптичното влакно и го закрепете така, че да чуете щракване.

1. Свържете кабела към управляващия модул.

Съвети за ремонт - Съдомиялни машини

Във връзка с този документ 868

1.1 Важна информация 868

1.1.1 Предназначение 868 1.2 Обяснение на общите символи 868 1.2.1 Нива на опасност 868 1.2.2 Символи за опасност 868 1.2.3 Структура на предупрежденията 869 1.2.4 Общи символи 869

Безопасност 870

2.1 Общи инструкции за безопасност 870

2.1.1 Всички домакински уреди 870

Инструменти и помощни средства 871

Ремонт 872

4.1 Смяна на горния капак 872

4.1.1 Демонтиране на горния капак 872 4.1.2 Монтиране на горния капак.. 872

4.2 Монтиране на системата за кошница 873

4.2.1 Монтиране на рампа за таблетки за модела от 86 см .873 4.2.2 Монтиране на скобата за чаши и чаши 873 4.2.3 Монтиране на вложката за прибори за готвене на пара.. 874

4.3 Смяна на системата varioDrawer 87

4.3.1 Изваждане на системата varioDrawer 875 4.3.2 Монтиране на системата varioDrawer 876

4.4 Смяна на разпръскващите рамена 877

4.4.1 Смяна на разпръскващото рамо 877 4.4.2 Монтиране на разпръскващото рамо 877

4.5 Смяна на филтрите 878

4.5.1 Изваждане на филтрите 878 4.5.2 Монтиране на филтрите 878

4.6 Монтиране на CZezeal разпръсквач за тава за фурна 879

4.7 Смяна на захранващия кабел 880

4.7.1 Изключете захранващия кабел 880 4.7.2 Включете захранващия кабел 880

4.8 Смяна на капака на отделението за препарат 881

4.8.1 Извадете капака на отделението за препарат 881 4.8.2 Поставете пружината 881 4.8.3 Монтирайте капака на отделението за препарат 881

4.9 Смяна на капака на помпата за отпадъчна вода 882

4.9.1 Отстранете капака на помпата за отпадъчна вода 882 4.9.2 Монтирайте капака на помпата за отпадъчна вода 882

4.10 Смяна на страничния панел 883

4.10.1 Отстранете страничния панел 883 4.10.2 Монтирайте страничния панел 884

4.11 Смяна на външната врата 885

4.11.1 Отстранете външната врата 885 4.11.2 Монтирайте външната врата 886

4.12 Смяна на командния панел 888

4.12.1 Отстранете командния панел 888 4.12.2 Монтирайте командния панел 888

4.13 Закрепете пружините на вратата 889

4.14 Смяна на цокъла 891

4.14.1 Отстранете цокъла 891 4.14.2 Монтирайте цокъла 891

4.15 Смяна на контактната платка на основата 892

4.15.1 Извадете щепселната платка на основата 892 4.15.2 Монтирайте щепселната платка на основата 892

4.16 Смяна на преливния канал 893

4.16.1 Изваждане на дренажния канал 893 4.16.2 Монтиране на преливния канал 894

4.17 Смяна на вътрешната врата 896

4.17.1 Демонтиране на вътрешната врата 896 4.17.2 Монтиране на вътрешната врата 896

4.18 Смяна на пантата на вратата 897

4.18.1 Демонтиране на пантата на вратата 897 4.18.2 Монтиране на пантата на вратата 897

4.19 Смяна на уплътнението на вратата (долно) 899

4.19.1 Отстраняване на уплътнението на вратата 899 4.19.2 Монтиране на уплътнението на вратата 900

4.20 Смяна на уплътнението на вратата (горно) 901

4.20.1 Отстраняване на уплътнението на вратата 901 4.20.2 Монтиране на уплътнението на вратата 901

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на системата EmotionLight 902

4.21.1 Изваждане на системата EmotionLight 902 4.21.2 Монтиране на системата EmotionLight 902

4.22 Смяна на системата TimeLight 905

4.22.1 Извадете системата TimeLight 905 4.22.2 Монтирайте системата TimeLight 905

4.23 Сменете страничното осветление 906

4.23.1 Отстранете страничното осветление 906 4.23.2 Монтирайте страничното осветление 907

Относно този документ

1.1 Важна информация

1.1.1 Предназначение

Тези инструкции за ремонт служат като помощ на потребителя за самостоятелен ремонт на уреди в съответствие с приложимия регламент за екологичен дизайн (от 03/2021).

Те съдържат информация как да се сменят определени резервни части и включват предупрежденията и рисковете.

При съмнения се свържете с нашия отдел за обслужване на клиенти. Поемаме отговорност за щети само ако инструкциите за ремонт са били спазени правилно.

1.2 Обяснение на общите символи

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и предупредителна дума. Предупредителната дума идентифицира степента на опасност.

Таблица 1: Нива на опасност

Nivel de peligro Significado
PELIGRO	Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves.
ADVERTENCIA	Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves.
PRECAUCION	Si no seiene en conta la advertencia, pueda occasionar lesiones dearme创始 le-ve.
ATENCION	Si no seiene en conta la advertencia, pueda occasionar daños materiales.

1.2.2 Символи за опасност

Символите за опасност са символично представяне, което показва вида на опасността.

В този документ се използват следните символи за опасност:

Simbolo depeligroSignificado
	Advertencia general
	Peligro delesiones por corrienteeléctrica
	Riesgo deexplosión
	Peligrodlesionesacausadcortes

Във връзка с този документ

Simbolo de peligro Significado
	Peligro de lesiones por aplastamente
	Peligro de lesiones por superficies calien-tes
	Peligro a causa de Campos magnéticos de gran potencia
	Peligro derivado de radiación no ionizante

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат еднакъв вид и структура.

ОПАСНОСТ

Вид и източник на опасността!

Възможни последици от игнориране на опасността / предупреждението.

Мерки и забрани за предотвратяване на опасността.

Следващият пример показва предупреждение за електрически удар поради части под напрежение. Споменава се мярката за отстраняване на опасността.

ОПАСНОСТ

Риск от електрически удар поради части под напрежение!

Смърт от токов удар

• Изключете уреда от мрежата поне 60 секунди преди започване на ремонта.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Símbolo general Significado
I	Identificacion de una indicación especial (texto y/oGRAMICO)

Simbolo general Significado
I	Identificacion de un consejo simple (solo texto)
▶	Identificacion de un enlace a un video tu- torial
◇	Identificacion de una herramienta requeri- da
✓	Identificacion de una condicion previa (prerrequisito)
If	Identificacion de una condicion (si ..., en- tonces...)
●	Identificacion de un resultado
[Iniciar] Identficacion de una tecla o botón
[00123456] Identficacion de un numero de material
Estado Identficacion del texto / planta mostra- do (en el display del aparato)

Таблица 3: Общи символи

Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домакински уреди

Опасност от токов удар при допир до части под напрежение!

• Грешките при ремонти, включващи електрически компоненти, могат да причинят токов удар.
• Изключете уреда от мрежата за поне 60 секунди, преди да започнете работа.
• След ремонта, възложете проверка за безопасност съгласно VDE 0701 или останалите национални разпоредби на страната.

Опасност от нараняване поради остри ръбове! - Използвайте защитни ръкавици

Опасност от притискане по време на ремонт, задържане, отстраняване на проблеми и обслужване поради тежки и подвижни компоненти

• Носете защитни обувки. Осигурете тежките компоненти, за да не падат. Не поставяйте части от тялото в подвижни компоненти.

Опасност за безопасността/функционирането на уреда! - Използвайте само оригинални резервни части Опасност от повреда на компоненти, чувствителни към електростатични заряди (ESD) Не докосвайте модулите, включително връзките и проводящите пътеки.

Инструменти и помощни средства

Designacion Detalles Imagenes
Destomillador Torx T20 con orificio de centroido [00340764]	100 mm, para tornillos de seguinidad
Destomillador aisla-do Torx T15 con orificio de centroido [15000626]	Longitud 125 mm, para tornillos con pin de seguidad
Destomillador plano	Punta 10 mm x 1,6 mm x 200 mm
Alicates de punta redonda [00340871]	Longitud: 200 mm

Ремонт

4.1 Смяна на горния капак

Изискване:

Уредът е изключен от електрическата мрежа. До уреда трябва да има свободен достъп.

4.1.1 Демонтаж на горния капак

1. Извадете двата винта от задната част (1) (по избор).
2. Натиснете двата лоста за фиксиране под горния капак нагоре (2).

1. Повдигнете леко горния капак отпред (3).
2. Бутнете горния капак назад (4).
3. Отстранете горния капак.

4.1.2 Монтаж на горния капак

1. Поставете задната част на горния капак в водачите с фиксиращите пръстени (1).

1. Натиснете горния капак напред (2).
2. Натиснете предната част на горния капак надолу, докато двата лоста за фиксиране щракнат чуто, когато влязат в гнездата си (3).
3. Затегнете отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошницата

Изискване:

Съответната кошница е извадена от уреда.

4.2.1 Монтиране на поставка за таблетки за модела с ширина 86 см

Необходими инструменти:

Водач [00614935] Клип за чаши [00618565] 1. Поставете поставката за таблетки диагонално в предната част на кошницата. 2. Центрирайте поставката за таблетки, докато щракне на мястото си.

4.2.2 Монтиране на клипа за чаши и чашки

Необходими инструменти:

Водач [00614935] Клип за чаши [00618565]

При миене на чаши клипът за чаши може да се разгъне. Допълнителният ъгъл намалява събирането на вода в долната част на чашите. При високи чаши се препоръчва клипът за чаши да се остави легнал. Ако горните кошници имат допълнителна пластмасова вложка, тя трябва първо да се извади.

1. Извадете пластмасовата вложка.

1. Поставете клипа за чаши, докато щракне на мястото си.

1. Закачете клипа.

Ремонт

1. Поставете предметите, които ще се мият.

4.2.3 Монтиране на вложката за готвене на пара Необходими инструменти:

Водач [00614935] Скоба за поддържане на чаши [00618565]

• Поставете вложката за готвене на пара с частите на дъното под системата на кошницата.

Ремонт

4.3 Смяна на системата varioDrawer

1. Сгънете капаците на дръжката надолу.

4.3.1 Изваждане на системата varioDrawer

1. Извадете дръжката нагоре.
2. Натиснете страничните пластмасови вложки навън и ги избутайте нагоре, за да ги извадите от рамката.

Ремонт

1. Огънете внимателно водачите.

1. Извадете сгъваемите пръти от водачите.
2. Натиснете металната рамка отпред, за да я извадите от нейните опори.

1. Натиснете металната рамка назад, за да я извадите от водачите.

4.3.2 Монтиране на системата varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Смяна на горното разпръскващо рамо

1. Развийте горното разпръскващо рамо (1) и го издърпайте, за да го отстраните (2).

1. Издърпайте долното разпръскващо рамо, за да го отстраните.

4.4.2 Монтиране на разпръскващото рамо

1. Поставете долното разпръскващо рамо. То трябва да щракне на мястото си.
2. Поставете горното разпръскващо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Отстраняване на филтрите

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали не падат чужди предмети в канала.

1. Издърпайте микрофилтъра, за да го извадите.

4.5.2 Монтиране на филтрите

1. Монтирайте отново филтърната система.

Уверете се, че заключващите езичета на грубия филтър са захванати в гнездата си.

1. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка.

Уверете се, че стрелките съвпадат.

Ремонт

4.6 Монтиране на разпръскващата глава за тавата на фурната

1. Извадете горната кошница.
2. Поставете разпръскващата глава за тавата на фурната в държача (1) и я завъртете надясно (2).

Разпръскващата глава за тавата на фурната се захваща в позицията си.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп.

4.7.1 Изключване на захранващия кабел

Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Включване на захранващия кабел

ВНИМАНИЕ

Прегряване на главното свързване!

Опасност от пожар

Вкарайте захранващия кабел плътно, докато щракне.

• Вкарайте щепсела на захранващия кабел в контакта, докато щракне на мястото си.

Ремонт

4.8 Смяна на капака на отделението за препарат

Може да се използва малка отвертка като лост.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Вратата е отворена. Капакът на дозатора за препарат е отворен.

4.8.1 Изваждане на капака на дозатора за препарат

1. Плъзнете капака на дозатора за препарат с 5 mm.
2. Подкопайте долната част на капака на дозатора за препарат, за да го извадите от водещите релси, и отстранете горната част на капака на дозатора за препарат от водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия ръб на пружината в монтажния отвор на дозатора за препарат (1).

1. Поставете късия ръб на пружината в монтажния отвор на капака на дозатора за препарат (2).
2. Натиснете капака към дозатора за препарат (3).

4.8.3 Монтиране на капака на дозатора за препарат

1. Поставете капака на дозатора за препарат на 5 mm преди напълно отворената позиция в едната страна на водещите релси. Приложете малко сила и натиснете противоположната страна в водещите релси.
2. Проверете функционирането на капака на дозатора за препарат.

Ремонт

4.9 Замяна на капака на помпата за отпадъчна вода

Изискване:

Кошницата е извадена. Филтрите са извадени. → 878

4.9.1 Сваляне на капака на помпата за отпадъчна вода

1. Изсушете цялата вода.

Използвайте гъба, ако е необходимо.

1. Извадете капака на помпата с помощта на лъжица и го хванете за напречната греда.

1. Повдигнете капака на помпата, наклонен навътре, и го отстранете.

4.9.2 Монтиране на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и натиснете надолу (2).

Капакът на помпата щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда може да се получи свободен достъп. Уреди за свободно монтиране: горният капак е свален. → 872

4.10.1 Изваждане на страничния панел

1. Извадете винтовете на страничния панел (1).

Фиг. 1: Напълно интегриран

1. Наклонете страничния панел леко навън в горната част (2).
2. Свалете страничния панел и го извадете от канала на основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в канала на основата (1).

Фиг. 2: Напълно интегриран

1. Натиснете страничния панел, за да щракне на място в уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете двата винта.

3.

Задръжте вратата, като я хванете от едната страна.

Отстранете двата винта.

Ремонт

4.11.2 Монтиране на външната врата

Изискване:

Изолационният слой е поставен и закрепен правилно от вътрешната страна на външната врата. Пантите STL са вкарани във външната врата. 1. Затворете вътрешната врата, без да я затръшвате.

1. Натиснете външната врата нагоре под контролния панел (1).

1. Притиснете външната врата към вътрешната и я задръжте здраво (2).

4.

Задръжте вратата, като я хванете от едната страна.

Ремонт

Отворете вратата и я закрепете с два винта (метални винтове 4 x 11 mm).

1. Закрепете външната врата с четири винта (метални винтове 4 × 11 mm).

Ремонт

4.12 Смяна на командния панел

Ако модулът за управление е дефектен, трябва да се смени целият команден панел.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.12.1 Изваждане на командния панел

1. Разкачете електрическите връзки на командния панел и сензора за ниско ниво на изплакващото средство (1, 2).

1. Разкачете заземителния кабел (3) (по избор).
2. Отворете вратата на уреда.
3. Задръжте командния панел, за да не падне (хванете го).
4. Отстранете шестте винта.

1. Извадете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на вратата

1. Извадете капака на кабелния водач навън.

2.1. Отворете леко вратата (1).

1. Поставете в жлеба на канала на основата (2).
2. Затворете бавно вратата (3).

Кабелната система се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процеса в другия уред.

Ремонт

4.14 Смяна на цокъла

Краката са идентични и могат да се разменят.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Външната врата е отстранена (напълно вграден/вграден).

4.14.1 Изваждане на цокъла

1.

Неправилно изваждане. Ако долният панел се разхлаби отстрани и се извади, двете фиксиращи пластини могат да се счупят. Ако се повреди само една фиксираща пластина, страната може да се смени, тъй като фиксиращите пластини са идентични. Препоръчително е да поставите нещо под уреда отпред и отстрани, за да облекчите натоварването върху долния панел с краката.

1. Отворете водачите (1) с отвертка и натиснете скобата надолу, за да я освободите.

1. Отстранете панела.
2. Извадете краката напред (1).

4.14.2 Монтаж на цокъла

1. Поставете краката.
2. Закрепете долния панел отгоре (1) и го натиснете, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на цокъла с контакти на основата

Цокълът на основата е разположен в долната част отпред.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Отстранен е предният панел на мебелта (по избор). Отстранена е външната врата. Отстранена е външната врата (напълно вграден/вграден). Отстранен е долният панел (по избор).→891

4.15.1 Изваждане на цокъла с контакти на основата

1. Извадете двата винта (1).

1. Освободете фиксиращите елементи (2).
2. Наклонете внимателно цокъла с контакти на основата напред (1).

В зависимост от модела, захранващият кабел на осветлението EmotionLight трябва да бъде закрепен към основата.

Освободете захранващия кабел от задържащата скоба и го издърпайте отзад (по избор) (2).

4.15.2 Монтиране на цокъла с гнездата на основата

Монтирайте цокъла с гнездата на основата в обратен ред.

Ремонт

4.16 Смяна на преливния канал

Преливният канал се намира в долната предна зона на уреда.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Отстранен е предният панел на мебелта (по избор). Отстранена е външната врата. Отстранен е долният панел (по избор), → 891 Отстранен е цокълът с гнездата на основата. → 892

4.16.1 Изваждане на дренажния канал

Остатъчна вода

• При отстраняване на дренажната тръба може да изтече остатъчна вода.
• Съберете водата или я отстранете от миялната вана с помощта на спринцовката за изсмукване.
• Изклинете я от държащия механизъм от горната страна (1, 2).

1. Освободете държащия елемент от горната страна.

1. Поставете отвертката под металната скоба (1).
2. Освободете внимателно металната скоба (2).

Ремонт

1. Извадете дренажния канал, като го повдигнете.

4.16.2 Монтиране на дренажния канал

Опасност от повреда при неправилен монтаж на дренажния канал! Поставете правилно дренажния канал в долната част в водача на основата. Захванете правилно дренажния канал в горната част.

1. Поставете дренажния канал (1).
2. Плъзнете дренажния канал в уплътнението (2).
3. Натиснете дренажния канал в водача на уплътнението (3).
4. Поставете внимателно дренажния канал (4).
5. Захванете дренажния канал (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали седалката е стабилна.

1. Поставете металните скоби от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.17.1 Демонтаж на вътрешната врата

1. Отстранете винтовете (1).
2. Извадете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата на вратата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части са насочени нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Страничният панел е отстранен. → 883 Външната врата е отстранена. Вътрешната врата е отстранена. Командното табло е отстранено. → 888 Пружините на вратата са фиксирани. → 889 Долният панел е свален. → 891 Металната плоча зад цокъла е свалена. → 892 Каналът за преливане е отстранен. → 893

4.18.1 Демонтаж на пантата на вратата

1. Отворете фиксиращата скоба с отвертка (1).
2. Извадете пантата на вратата, като я издърпате напред (2).

1. Разкачете заземяването на пантата на вратата.

4.18.2 Монтиране на пантата на вратата

Ремонт

1. Поставете пантата върху уреда (1).
2. Преместете пантата надолу (2), докато се захване за уреда.

2.

Ако липсва заземяване, може да има мрежово напрежение върху вратата.

Свържете заземяването.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е отстранена. Цокълът на основата е свален. →892 Долният панел е свален (по избор). →891 Пружините на вратата са отстранени. Контролният панел е отстранен. Държачът на кабелите в долната дясна част е свален.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Покажете канала за преливане.

1. Извадете канала за преливане, като го повдигнете.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете затварящите капачки от лявата и дясната страна върху уплътнителната релса с уплътнението на вратата.

1. Поставете уплътнението на вратата с плоската част на уплътнението във вътрешната врата.
2. Осигурете уплътнението на вратата с две задържащи скоби.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да бъде изрязано с правилната дължина преди монтажа. То е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата. 2. Осигурете правилната монтажна позиция на уплътнителния профил.

1. Бялата точка трябва да остане на височината на уплътнителната лента, където започва кракът.

4.

Уплътнението на вратата не трябва да е нагънато или опънато в ъглите. Уплътнението е срязано диагонално в краищата и се стеснява към долната част на чекмеджето отпред.

Поставете края на уплътнението директно в предната част под долната врата. Уплътнението трябва да бъде разположено до страничната стена на чекмеджето възможно най-близо.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на системата EmotionLight

Светлината EmotionLight е разположена във външната предна горна зона на ваната.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. До уреда има свободен достъп. Горният капак е свален (по избор). Десният страничен панел е свален (по избор).→883

4.21.1 Изваждане на системата EmotionLight

1. Освободете куката на механизма за закрепване от задната страна (1).

1. Извадете скобата нагоре (2).
2. Извадете щепсела от конектора (долната страна на предния панел на уреда).
3. Извадете електрическата връзка на модула на захранването.

1. Извадете светлината EmotionLight от уреда.

4.21.2 Монтиране на системата EmotionLight

1. Поставете опората в рамката на пералния съд (1).

Ремонт

1. Натиснете фиксиращата кука (2).

3.

ВНИМАНИЕ

Неправилен монтаж!

Повреди по кабела в областта на пантата на вратата.

• Монтирайте кабела в областта на пантата на вратата (между пантата на вратата и отделението за препарат), така че частите да не могат да го повредят.

Монтирайте кабела от долната дясна страна.

Ремонт

Фиг. 3: Плосък кабел

1. Поставете конектора.

Ремонт

4.22 Смяна на системата TimeLight

Системата за осветление TimeLight трябва да се сменя само като цялостен модул. Светлинният модул TimeLight се намира отзад на щепселната платка на основата.

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Долният панел е свален.891 Щепселната платка на основата е извадена и завъртяна. → 892

4.22.1 Изваждане на системата TimeLight

1. Отпуснете леко фиксиращите елементи (1) навън.

1. Извадете светлинния модул TimeLight от водача (2) нагоре.

4.22.2 Монтаж на системата TimeLight

1. Отново затегнете фиксиращите елементи (1).

1. Поставете светлинния модул TimeLight във водача (2).
2. Свържете електролитната връзка.

Ремонт

4.23 Смяна на страничното осветление

Изискване:

Уредът е изключен от електрическото захранване. Уредът е изключен от водоснабдяването. Външната врата е демонтирана. Изваден е панелът за управление.

4.23.1 Отстраняване на страничното осветление

1. Разхлабете закопчалката (1).
2. Извадете електрическата връзка от модула за управление (2).

2.1. Разхлабете закопчалката отзад (1). 2. Извадете светлинното влакно (2).

Ремонт

3.1. Разхлабете закопчалката (1).

1. Извадете платката с държача и я отстранете от рамката на модула за управление (2).

4.23.2 Монтаж на страничното осветление

1. Поставете опората на електронната платка в рамката на модула за управление.

1. Регулирайте я, докато чуете „щракване“.

1. Монтирайте светлинното влакно и го регулирайте, докато чуете „щракване“.

1. Свържете кабела към модула за управление.

Информация за ремонт - Съдомиялна машина

1 Относно този документ. 910

1.1 Важна информация 910 1.1.1 Цел 910 1.2 Обяснение на символите 910 1.2.1 Нива на опасност 910 1.2.2 Символи за риск.. 910 1.2.3 Структура на предупрежденията 91 1.2.4 Общи символи 911

Безопасност. 912

2.1 Общи указания за безопасност 912 2.1.1 Всички домакински уреди 912

Инструменти и помощни средства. 913

Ремонт 914

4.1 Смяна на работна повърхност 914 4.1.1 Отстраняване на работната повърхност 914 4.1.2 Монтиране на работната повърхност 914

4.2 Монтиране на системата за кошници 915 4.2.1 Монтиране на поставка за таблетки за модела 86 cm 915 4.2.2 Монтиране на държач за чаши 915 4.2.3 Монтиране на вложка за прибори 916

4.3 Смяна на varioDrawer 917 4.3.1 Отстраняване на varioDrawer 917 4.3.2 Монтиране на varioDrawer 918

4.4 Смяна на пръскащите рамена 919

4.4.1 Премахване на пръскачката 919 4.4.2 Монтиране на пръскачката 919

4.5 Смяна на филтъра 920

4.5.1 Премахване на филтъра 920 4.5.2 Монтиране на филтъра 920

4.6 Монтиране на пръскащата глава за задната плоча 921 4.7 Смяна на захранващия кабел 922

4.7.1 Изваждане на захранващия кабел 922 4.7.2 Поставяне на захранващия кабел 922

4.8 Смяна на капака на почистващия препарат 923

4.8.1 Премахване на капака на почистващия препарат 923 4.8.2 Поставяне на пружината 923 4.8.3 Монтиране на капака на почистващия препарат 923

4.9 Смяна на корпуса на помпата за отпадни води 924

4.9.1 Премахване на корпуса на помпата за отпадни води 924 4.9.2 Монтиране на корпуса на помпата за отпадни води 924

4.10 Смяна на страничния панел 925

4.10.1 Премахване на страничния панел 925 4.10.2 Монтиране на страничния панел 926

4.11 Смяна на външния капак 927

4.11.1 Премахване на външния капак 927 4.11.2 Монтиране на външния капак 927

4.12 Смяна на контролния панел 929

4.12.1 Премахване на контролния панел 929 4.12.2 Монтиране на контролния панел 929

4.13 Смяна на бързо закрепващи пружини 930 4.14 Смяна на цокълния панел 932

4.14.1 Отстраняване на цокълния панел 932 4.14.2 Монтиране на цокълния панел 932

4.15 Смяна на цокълната плоча 933

4.15.1 Отстраняване на цокълната плоча 933 4.15.2 Монтиране на цокълната плоча 933

4.16 Смяна на преливния маркуч 934

4.16.1 Отстраняване на преливния канал 934 4.16.2 Монтиране на преливния маркуч 935

4.17 Смяна на вътрешния панел на вратата 937

4.17.1 Отстраняване на вътрешния панел на вратата 937 4.17.2 Монтиране на вътрешния панел на вратата 937

4.18 Смяна на пантите на вратата 938

4.18.1 Отстраняване на пантите на вратата 938 4.18.2 Монтиране на пантите на вратата 938

4.19 Смяна на уплътнението на вратата (долно) 940

4.19.1 Отстраняване на уплътнението на вратата 940 4.19.2 Монтиране на уплътнението на вратата 941

4.20 Смяна на уплътнението на вратата (горно) 942

4.20.1 Отстраняване на уплътнението на вратата 942 4.20.2 Монтиране на уплътнението на вратата 942

Информация за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 943

4.21.1 Отстраняване на EmotionLight 943 4.21.2 Монтиране на EmotionLight 943

4.22 Смяна на TimeLight 946

4.22.1 Отстраняване на TimeLight 946 4.22.2 Монтиране на TimeLight 946

4.23 Смяна на осветлението на процепа 947

4.23.1 Отстраняване на осветлението на процепа 947 4.23.2 Монтиране на осветлението на процепа 948

● Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на клиента сам да ремонтира машините съгласно действащите разпоредби за екодизайн (в сила от 03/2021).

Те съдържат информация за това как да се сменят определени резервни части, както и съответните предупреждения и рискове.

Свържете се с нашата служба за клиенти, ако имате въпроси. Поемаме отговорност за щети само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на предупреждение се състоят от символ и сигнална дума. Сигналната дума показва колко сериозна е опасността.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda till lättare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialkador.

Графика 1: Опаковка

1.2.2 Символи за риск

Символите за риск са символи, които показват вида на опасността.

В този документ се използват следните символи за риск:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Относно този документ

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Графика 2: Символи за риск

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран вид и структура.

Следният пример показва предупреждение за електрически удар от тоководещи части. В него е посочена мярката, която предотвратява опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Графика 3: Общи символи

Безопасност

2.1 Общи указания за безопасност

2.1.1 Всички домакински уреди

Риск от токов удар поради части под напрежение!

Грешки при ремонти, които засягат електрически компоненти, могат да причинят токов удар! Изключете машината от електрическата мрежа поне 60 секунди преди започване на работа. След ремонта извършете тест за безопасност съгласно VDE 0701 или националните разпоредби.

Риск от нараняване поради остри ръбове!

Използвайте защитни ръкавици.

Риск от смачкване при ремонт, поддръжка, отстраняване на неизправности и обслужване поради тежки и движещи се компоненти.

Използвайте защитни обувки. Осигурете тежките компоненти, така че да не падат. Не поставяйте части от тялото в движещи се компоненти.

Риск за безопасността/функцията на машината!

• Използвайте само оригинални части. Риск от повреда на компоненти, чувствителни към статично електричество (ESD)! Не докосвайте модулите, както и съединенията и проводниците под напрежение.

Инструменти и помощни средства

Beteckning Detaljér Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm
Spetslång [00340871]	Längd: 200 mm, rak

Ремонт

4.1 Смяна на работната маса

Условие:

Машината е изключена от захранването. Машината е свободно достъпна.

4.1.1 Отстраняване на работната маса

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете двата лостови механизма под работния плот нагоре (2).

1. Повдигнете работния плот леко отпред (3).
2. Натиснете работния плот назад (4).
3. Отстранете работния плот.

4.1.2 Монтиране на работния плот

1. Поставете задния край на работния плот в водачите с помощта на фасонните гайки (1).

1. Натиснете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато двата лостови механизма щракнат на място (3).
3. Завийте отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошничната система

Условие: Съответната кошница е отстранена от машината.

4.2.1 Монтиране на таблетен водач за модела 86 cm

Необходими инструменти:

Таблетен водач [00614935] Скоба за чаши [00618565]

1. Поставете таблетния водач диагонално отпред върху кошницата.
2. Центрирайте и щракнете таблетния водач на място.

4.2.2 Монтиране на скобата за чаши

Необходими инструменти:

Таблетен водач [00614935] Скоба за чаши [00618565]

Когато се мият чаши, скобата за чаши може да се сгъне нагоре. Допълнителният наклон намалява количеството вода, което се събира на дъното на чашите. При високи чаши препоръчваме скобата за чаши да остане сгъната надолу. Ако горните кошници имат пластмасови вложки като опция, те трябва първо да се отстранят.

1. Отстранете пластмасовата вложка.

1. Щракнете скобата за чаши на място.

1. Сгънете скобата нагоре.

Ремонт

1. Поставете предметите, които ще се мият.

4.2.3 Монтиране на таблетния дозатор

Необходими инструменти:

Таблетен водач [00614935] Скоба за чаши [00618565]

Поставете ъглите с частите под системата на кошницата.

Ремонт

4.3 Смяна на varioDrawer

1. Огънете флапчетата на дръжките навътре.

4.3.1 Отстраняване на varioDrawer

1. Отстранете дръжките нагоре.
2. Натиснете пластмасовите държачи навън и ги натиснете нагоре, за да излязат от рамката.

Ремонт

1. Огънете внимателно водещите флапчета навън.

1. Издърпайте сгъваемите щифтове от флапчетата.
2. Избутайте металната рамка напред от държачите.

1. Избутайте металната рамка от задната част на уреда.

4.3.2 Монтиране на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на спринклерните рамена

4.4.1 Отстраняване на спринклерното рамо

1. Развийте горното спринклерно рамо (1) и го издърпайте надолу, за да го отстраните (2).

1. Издърпайте долното спринклерно рамо надолу, за да го отстраните.

4.4.2 Монтиране на спринклерното рамо

1. Поставете долното спринклерно рамо. То ще щракне на мястото си.
2. Поставете горното спринклерно рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтъра

4.5.1 Отстраняване на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и отстранете филтърната система (2).

Проверете дали чужди предмети не падат в шахтата.

1. Отстранете микрофилтъра, като го издърпате надолу.

4.5.2 Монтиране на филтъра

1. Сглобете отново филтърната система. Уверете се, че фиксаторите на грубия филтър щракват на място.
2. Поставете филтърната система в машината и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са подравнени една с друга.

Ремонт

4.6 Монтиране на пръскащата глава за задната плоча

1. Отстранете горната кошница.
2. Поставете пръскащата глава за задната плоча в държача (1) и завъртете надясно (2).

Пръскащата глава за задната плоча щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна.

4.7.1 Извадете захранващия кабел

Внимателно хванете щепсела на захранващия кабел и го извадете от контакта.

4.7.2 Поставяне на захранващия кабел

ВНИМАНИЕ!

Прегряване на главното свързване!

риск

Поставете захранващия кабел, докато щракне на място.

Поставете щепсела на захранващия кабел в контакта, докато щракне на място с audible щракване.

Ремонт

4.8 Смяна на отделението за препарат

Може да се използва малка отвертка, за да се помогне.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Вратичката е отворена. Отделението за препарат е отворено.

4.8.1 Изваждане на отделението за препарат

1. Натиснете отделението за препарат 5 мм.
2. Извадете отделението за препарат от долните направляващи и го отстранете от горните направляващи.
3. Отстранете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на дозатора за перилен препарат (1).

1. Поставете късия край на пружината в монтажния отвор на капака на дозатора за перилен препарат (2).
2. Натиснете капака в дозатора за перилен препарат (3).

4.8.3 Монтиране на капака на дозатора за перилен препарат

1. Поставете капака на дозатора за перилен препарат на 5 mm преди напълно отвореното положение в направляващите шини от едната страна. Натиснете с умерена сила противоположната страна в направляващите шини.
2. Проверете дали капакът на дозатора за перилен препарат функционира.

Ремонт

4.9 Смяна на корпуса на помпата за отпадъчна вода

Предпоставка:

Кошницата е отстранена. Филтрите са отстранени. → 920

4.9.1 Отстраняване на корпуса на помпата за отпадъчна вода

1. Източете евентуално вода.

При необходимост използвайте гъба.

1. Повдигнете помпения корпус с лъжица и го хванете за напречната част.

1. Повдигнете помпения корпус навътре под ъгъл и го извадете.

4.9.2 Монтиране на корпуса на помпата за отпадни води

Поставете помпения корпус (1) и го натиснете надолу (2).

Помпеният корпус щраква на мястото си.

Ремонт

4.10 Смяна на страничния панел

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. За свободностоящи машини: работният плот е отстранен. → 914

4.10.1 Отстраняване на страничния панел

1. Отстранете винтовете от страничния панел (1).

Фигура 1: Напълно интегриран

1. Наклонете страничния панел леко навън в горната част (2).
2. Спуснете страничния панел и го издърпайте от цокълния улей (3).

Ремонт

4.10.2 Монтиране на страничен панел

1. Поставете страничния панел в цокъла (1).

Фигура 2: Напълно вграден

1. Притиснете страничния панел към машината (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.11.1 Сваляне на външната врата

Отстранете само винтовете, описани в следващите стъпки.

1. Отворете вратата.
2. Отстранете четирите винта.

3.

Обезопасете вратата, като я подпрете от едната страна.

Отстранете двата винта.

4.11.2 Монтиране на външния капак

Ремонт

Предпоставка:

Изолационният филц е поставен на правилното място и е закрепен от вътрешната страна на външния капак. Пантите са поставени във външния капак. 1. Затворете вътрешния капак, без да го застопорявате. 2. Натиснете външния капак нагоре под контролния панел (1).

1. Притиснете външния капак към вътрешния и го задръжте там (2).

4

Осигурете капака, като го държите от едната страна.

Отворете капака и го закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външния капак с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако модулът на управление е дефектен, трябва да се смени целият контролен панел.

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външният капак е свален. Външният капак е свален (напълно вграден/вграден).

4.12.1 Премахване на контролния панел

1. Разхлабете електрическите връзки към контролния панел и сензора за ниско ниво на течността за изплакване (1, 2).

1. Разхлабете заземителния кабел (3) (опция).
2. Отворете капака на машината.
3. Осигурете контролния панел, така че да не падне (задръжте го).
4. Отстранете шестте винта.

1. Отстранете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4 x 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Закрепване на пружините на капака

1. Отстранете колелото на кабела.

2.1. Отворете леко вратата (1).

1. Поставете я в жлеба на основата (2).
2. Затворете бавно вратата (3).

Системата на кабела се закрепва автоматично към пантата на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете жлеба назад и освободете пантата на вратата (5).
2. Отворете вратата (6).

1. Повторете процедурата от другата страна на машината.

Ремонт

4.14 Смяна на цокълния панел

Цоклите са идентични и могат да се сменят един с друг.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Външната врата е свалена (напълно вграден/вграден).

4.14.1 Сваляне на цокълния панел

1.

Неправилно отстраняване.

Ако страничният панел на основата се разхлаби и се отстрани, двата крепежни елемента могат да се счупят. Ако се повреди само един крепеж, е възможно да се размени страната, тъй като крепежите са идентични.

Най-добре е да поставите нещо под машината отпред отстрани, за да облекчите панела на основата с крачетата.

1. Поставете отвертка в отворите (1) и разхлабете скобата, като натиснете надолу.

3. Повдигнете панела.

1. Извадете крачетата напред (1).

4.14.2 Монтиране на панела на основата

1. Поставете крачетата.
2. Поставете панела на основата най-отгоре (1) и го натиснете надолу, докато щракне на мястото си (2).

Ремонт

4.15 Смяна на основната плоча

Основната плоча е разположена долу отпред.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният капак (по избор) е отстранен. Външният капак е отстранен. Външният капак е отстранен (напълно интегриран/интегриран). Панелът на основата е отстранен (по избор).

4.15.1 Премахване на цокълната плоча

1. Отстранете двата винта (1).

1. Разхлабете крепежните елементи (2).
2. Наклонете внимателно цокълната плоча напред (1).

4.

В зависимост от модела, контактът към EmotionLight може все още да е закрепен в цокъла.

Освободете контакта от държача и го издърпайте назад (по избор) (2).

4.15.2 Монтиране на цокълната плоча

Монтирайте цокълната плоча в обратен ред.

Ремонт

4.16 Смяна на преливния маркуч

Преливният маркуч е разположен отпред в долната част на машината.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е свален (по избор). Външният капак е свален. Долният панел е свален (по избор). 932 Основната плоча е свалена. → 933

4.16.1 Отстраняване на преливния канал

Остатъчна вода

При отстраняване на дренажния маркуч може да изтече остатъчна вода. Съберете водата или я отстранете от долната плоча с помощта на спринцовка.

1. Освободете заключващия механизъм най-отгоре (1, 2).

1. Разхлабете закрепващия елемент най-отгоре.

3.1. Поставете отвертка под металната скоба (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Повдигнете преливния маркуч.

4.16.2 Монтиране на преливния маркуч

Опасност от водни щети поради неправилен монтаж на преливния

маркуч!

Поставете преливния маркуч правилно на дъното в водача на основата.

Щракнете преливния маркуч на място най-отгоре.

1. Поставете преливния маркуч в правилната позиция (1).
2. Вкарайте преливния маркуч в уплътнението (2).
3. Натиснете преливния маркуч в направляващата на уплътнението (3).
4. Поставете преливния маркуч внимателно (4).
5. Затегнете преливния маркуч (5).

Ремонт

1. Проверете монтажа отляво и отдясно. 3. Проверете дали е закрепен здраво.

1. Затегнете металната скоба отляво и отдясно.

Ремонт

4.17 Смяна на вътрешното стъкло

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.17.1 Премахване на вътрешния капак

1. Отстранете винтовете (1).
2. Отстранете вътрешния капак нагоре (2).

4.17.2 Монтиране на вътрешния капак

1. Притиснете уплътнението на капака към предната част.
2. Преместете вътрешния капак зад уплътнението на капака.
3. Затворете вътрешния капак.
4. Притиснете уплътнението на капака нагоре. Страничните части сочат нагоре.
5. Преместете пантата на капака нагоре.
6. Закрепете пантата на капака с винтове.
7. Поставете вътрешния капак върху пантата на капака.
8. Закрепете вътрешния капак с винтове.

Ремонт

4.18 Смяна на пантите на вратата

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. Страничният панел е свален. (→ 925) Външната врата е свалена. Вътрешната врата е свалена. Контролният панел е свален. (→ 929) Пружините на вратата са закрепени. (→ 930) Предният панел е свален. (→ 932) Цокълът е свален. (→ 933) Каналът за преливане е свален. (→ 934)

4.18.1 Сваляне на пантите на вратата

1. Разхлабете заключващата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Разхлабете заземяването на пантата на вратата.

4.18.2 Монтиране на пантите на вратата

Ремонт

1. Поставете пантата на машината (1).
2. Преместете пантата надолу (2), докато застопори на машината.

2.

Ако липсва заземяване, може да доведе до мрежово напрежение върху вратата.

Направете заземяване.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външната врата е свалена. Основната плоча е свалена. → 933 Цокълният панел е свален (по избор) 932 Пружините на вратата са свалени. Контролният панел е свален. Държачът на кабелния сноп долу вдясно е свален.

4.19.1 Отстраняване на уплътнението на вратата

1. Отстранете двата фиксиращи клипса на долното уплътнение на вратата (1,2).

1. Отстранете преливния канал.

1. Вдигнете преливния отвор.

Ремонт

1. Отстранете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителните ъгли отляво и отдясно на уплътнителната шина с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътнителното езиче във вътрешната врата.
2. Закрепете уплътнението на вратата с двата фиксиращи клипса.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Отстранете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Уплътнението на вратата трябва да се изреже до правилната дължина преди монтажа. Това означава 1750 мм за машини с височина 81 см и 1850 мм за машини с височина 86 см.

1. Подгответе подходящо уплътнение за вратата.
2. Уверете се, че профилът на уплътнението е монтиран в правилната позиция.

1. Бялата точка трябва да е на нивото на уплътнителната лента.

4

Уплътнението не трябва да е вълнообразно или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се стеснява към дъното на съда отпред.

Поставете уплътнителния край право към предната страна под вътрешния капак. Уплътнението трябва да лежи плътно до стената на съда.

Правилно монтирано уплътнение на капака:

Ремонт

4.21 Смяна на EmotionLight

EmotionLight се намира на горната външна предна част на съда за изплакване.

Условия:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Машината е свободно достъпна. Работната плот е отстранена (по избор). Десният страничен панел е отстранен (по избор). →925

4.21.1 Отстраняване на EmotionLight

1. Разхлабете фиксиращата кука отзад (1).

1. Отстранете държача нагоре (2).
2. Издърпайте щепсела от съединителя (долу вдясно на предната страна на машината).
3. Отстранете електрическата връзка от електрическия модул.

1. Извадете EmotionLight от машината.

4.21.2 Монтиране на EmotionLight

1. Поставете лампата в рамката на миялната машина (1).

Ремонт

1. Закачете скобата (2).

3.

Монтирайте кабела долу от дясната страна.

Ремонт

Фигура 3: Плосък кабел 4. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight

Сменяйте само TimeLight като цялостен модул. Модулът TimeLight е закрепен отзад на цокълната плоча.

Условие:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Предният панел е свален. (→ 932) Цокълната плоча е свалена и завъртяна. (→ 933)

4.22.1 Отстраняване на TimeLight

1. Огънете крепежните елементи (1) леко навътре.

1. Извадете модула TimeLight от управлението (2).

4.22.2 Монтиране на TimeLight

1. Огънете отново крепежните елементи (1).

1. Натиснете модула TimeLight в управлението (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на Gap illumination

Предпоставка:

Уредът е изключен от захранването. Уредът е изключен от водоснабдяването. Външният капак е демонтиран. Операторският панел е свален.

4.23.1 Отстраняване на Gap illumination

1. Освободете ключалката (1).
2. Извадете електрическата връзка от операторския модул (2).

2.1. Разхлабете задния винт (1).

1. Отстранете светлинното влакно (2).

Ремонт

3.1. Разхлабете винта (1).

1. Повдигнете платката отпред и я извадете от рамката на модула (2).

4.23.2 Монтиране на осветлението

1. Поставете платката в рамката на модула.

1. Затегнете, докато чуете "щракване".

1. Монтирайте светлинното влакно и го затегнете, докато чуете "щракване".

1. Свържете кабела към модула.

Съвети за отстраняване на неизправности - Съдомиялна машина

1 Относно този документ 951

1.1 Важна информация 951

1.1.1 Предназначение 951 1.2 Обяснение на символите 951 1.2.1 Нива на опасност 951 1.2.2 Символи за опасност 951 1.2.3 Структура на предупрежденията 952 1.2.4 Общи символи 952

Безопасност 953

2.1 Обща информация за безопасност 953

2.1.1 Всички домакински уреди 953

Оборудване и помощни средства 954

Ремонт. 955

4.1 Смяна на горната плоча 955

4.1.1 Демонтиране на горната плоча 955 4.1.2 Монтиране на горната плоча 955

4.2 Монтиране на кошниците 956

4.2.1 За моделите с ширина 86 cm – монтиране на материал с код 614935.. 956 4.2.2 Монтиране на щракващата част 956 4.2.3 Монтиране на парния модул 957

4.3 Смяна на varioDrawer 958

4.3.1 Изваждане на varioDrawer 958 4.3.2 Монтиране на varioDrawer 959

4.4 Смяна на пръскащите рамена 960

4.4.1 Изваждане на пръскащото рамо 960 4.4.2 Монтиране на пръскащото рамо 960

4.5 Смяна на филтрите 961

4.5.1 Изваждане на филтъра 961 4.5.2 Монтиране на филтрите 961

4.6 Монтиране на пръскащата глава на тавата за печене 962

4.7 Смяна на захранващия кабел 963

4.7.1 Изваждане на захранващия кабел 963 4.7.2 Поставяне на захранващия кабел 963

4.8 Смяна на капака на дозатора за перилен препарат 964

4.8.1 Изваждане на капака на дозатора за перилен препарат 964 4.8.2 Поставяне на пружината 964 4.8.3 Поставяне на капака на дозатора за перилен препарат 964

4.9 Смяна на капака на помпата за отпадъчна вода 965

4.9.1 Изваждане на капака на помпата за отпадъчна вода 965 4.9.2 Поставяне на капака на помпата за отпадъчна вода 965

4.10 Смяна на страничния панел 966

4.10.1 Изваждане на страничния панел 966 4.10.2 Поставяне на страничния панел 967

4.11 Смяна на външната врата 968

4.11.1 Сваляне на външната врата 968 4.11.2 Поставяне на външната врата 968

4.12 Смяна на контролния панел 970

4.12.1 Сваляне на контролния панел 970 4.12.2 Поставяне на контролния панел 970

4.13 Фиксиране на пружините на вратата 971

4.14 Смяна на долния панел 973

4.14.1 Сваляне на долния панел 973 4.14.2 Поставяне на долния панел 973

4.15 Смяна на долната цокълна плоча 974

4.15.1 Отстраняване на долната цокълна плоча 974 4.15.2 Монтиране на долната цокълна плоча 974

4.16 Смяна на преливната тръба 975

4.16.1 Отстраняване на преливния канал 975 4.16.2 Монтиране на преливната тръба 976

4.17 Смяна на вътрешната врата 978

4.17.1 Отстраняване на вътрешната врата 978 4.17.2 Монтиране на вътрешната врата 978

4.18 Смяна на пантата на вратата 979

4.18.1 Отстраняване на пантата на вратата 979 4.18.2 Монтиране на пантата на вратата 979

4.19 Смяна на уплътнението на вратата (долно) 981

4.19.1 Отстраняване на уплътнението на вратата 987 4.19.2 Монтиране на уплътнението на вратата 982

4.20 Смяна на уплътнението на вратата (горно) 983

4.20.1 Отстраняване на уплътнението на вратата 983 4.20.2 Монтиране на уплътнението на вратата 983

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на лампата EmotionLight 984

4.21.1 Отстраняване на лампата EmotionLight 984 4.21.2 Монтиране на лампата EmotionLight 984

4.22 Смяна на TimeLight (индикатор за време) 987

4.22.1 Изваждане на TimeLight 987 4.22.2 Инсталиране на TimeLight 987

4.23 Смяна на Gapillumination (осветление) 988

4.23.1 Изваждане на Gapillumination (осветление) 988 4.23.2 Инсталиране на Gapillumination (осветление) 989

За този документ

1.1 Важна информация

1.1.1 Предназначение

Тези указания за ремонт подпомагат потребителя при самостоятелен ремонт на уредите, съгласно приложимия регламент за екопроектиране (към 03/2021 г.).

Указанията съдържат информация, съвети и описание на рисковете, свързани с подмяната на определени резервни части.

Ако имате въпроси, моля, свържете се с нашия оторизиран сервиз. Поемаме отговорност за щети само ако указанията за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Нивата на опасност се състоят от символ и сигнална дума. Сигналната дума определя степента и значението на опасността.

Таблица 1: Нива на опасност

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Символи за опасност

Символите за опасност са значими графични изображения, които предоставят информация за вида на опасността. В този документ са използвани следните символи за опасност:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

● Относно този документ

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Таблица 2: Символи за опасност

1.2.3 Структура на предупрежденията

Стандартният вид и структура на предупрежденията в този документ са обяснени по-долу.

Следният пример показва предупреждение за опасност от токов удар, причинен от части под напрежение. Предприети са мерки за предотвратяване на опасността.

1.2.4 Общи символи

В този документ са използвани следните общи символи:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Таблица 3: Общи символи

Безопасност

2.1 Обща информация за безопасността

2.1.1 Всички домакински уреди

Опасност от токов удар поради части под напрежение

• Грешки при ремонт на електрически компоненти могат да причинят токов удар. Уредът трябва да бъде изключен от електрическата мрежа поне 60 секунди преди започване на работа.
• След ремонта трябва да се извърши тест за безопасност съгласно VDE 0701 или съответните национални разпоредби.

Опасност от нараняване поради остри ръбове!

• Използвайте защитни ръкавици.

При ремонт, поддръжка, отстраняване на неизправности или обслужване на движещи се части съществува риск от смачкване.

• Носете защитни обувки. Осигурете тежките части, за да не падат на пода.
• Не поставяйте части на тялото между движещите се части.

Опасност за безопасността/функционирането на устройството! Използвайте само оригинални части. Опасност от повреда на компоненти, чувствителни към електростатичен разряд (ESD)! Не докосвайте модулите, включително съединителите и проводящите пътеки.

Оборудване и помощни средства

Tanımlama Detaylare Gırkıntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm. emniyet pimli vidalar,——in	—
Torx T15 tornavida	Uzunluk 80 mm
Düz tornavida Biçak	10 mm x 1,6 mm x 200 mm	①
)—ine"—olu pense [00340871]	Uzunluk: 200 mm,)—z	—

Ремонт

4.1 Смяна на горната плоча

Предпоставка:

Устройството е изключено от захранването. До устройството има лесен достъп.

4.1.1 Сваляне на горната плоча

1. Отстранете двата винта отзад (1) (по избор).
2. Натиснете нагоре двата лоста под горната плоча (2).

1. Свалете горната плоча, като я издърпате напред (3).
2. Избутайте горната плоча назад (4).
3. Свалете горната плоча.

4.1.2 Монтиране на горната плоча

1. Поставете зъбците в задната част на горната плоча в гнездата им (1).

1. Избутайте горната плоча напред (2).
2. Натиснете предната част на плота надолу, докато двете дръжки щракнат чуто (3).
3. Поставете отново двата винта (4) (по избор).

Ремонт

4.2 Монтиране на кошниците

Преден мост:

Съответната кошница е извадена от уреда.

4.2.1 Монтиране на материал с код 614935 за модели с ширина 86 см

Специално помощно оборудване:

Шаблон [00614935] Монтажна част [00618565]

1. Поставете артикул с код 614935 диагонално пред кошницата.
2. Центрирайте водача на езичето и го поставете на място.

4.2.2 Монтаж на вложката

Специално помощно оборудване:

Водач на езичето [00614935] Вложка [00618565]

При измиване на частите, тази част може да се сгъне. Допълнителният ъгъл намалява събирането на вода под частите. При измиване на дълги чаши се препоръчва тази част да се сгъне надолу. Ако в горната част на кошницата има пластмасови накрайници, те трябва да се отстранят.

1. Отстранете пластмасовия накрайник.

1. Поставете вложката на място.

1. Сгънете скобата навън.

Ремонт

1. Поставете съдовете за измиване.

4.2.3 Монтаж на парогенератора Специално помощно оборудване:

Водач на езичето [00614935] Вложка [00618565]

С парогенератора притиснете крайните части под системата на кошницата.

Ремонт

4.3 Смяна на varioDrawer

4.3.1 Изваждане на varioDrawer

1. Огънете дръжките навътре.

1. Издърпайте дръжката нагоре.
2. Натиснете пластмасовите странични части навътре и ги избутайте нагоре от рамката.

Ремонт

1. Внимателно огънете водещите зъбци навън.

1. Издърпайте извитите части от зъбците.
2. Отделете от държачите и натиснете към предната метална рамка.

1. Издърпайте металната рамка от водача.

4.3.2 Монтаж на varioDrawer

Монтирайте в обратен ред.

Ремонт

4.4 Смяна на пръскащите рамена

4.4.1 Сваляне на пръскащото рамо

1. Завъртете горното пръскащо рамо (1) и го издърпайте надолу, за да го свалите (2).

1. За да свалите долното пръскащо рамо, го издърпайте надолу.

4.4.2 Монтиране на пръскащото рамо

1. Поставете долното пръскащо рамо. То ще щракне на мястото си.
2. Поставете горното пръскащо рамо и го завийте здраво.

Ремонт

4.5 Смяна на филтрите

4.5.1 Сваляне на филтъра

1. Завъртете грубия филтър обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Проверете дали в помпената камера не са попаднали чужди предмети.

1. За да свалите микрофилтъра, го издърпайте надолу.

4.5.2 Монтаж на филтрите

1. Свържете отново филтърната система. Уверете се, че заключващите езичета на грубия филтър са на мястото си.
2. Поставете филтърната система в уреда и завъртете грубия филтър по посока на часовниковата стрелка. Уверете се, че стрелките са подравнени.

Ремонт

4.6 Монтаж на пръскащата глава на тавата за печене

1. Извадете горната кошница.
2. Поставете пръскащата глава на тавата за печене в държача (1) и я завъртете надясно (2).

Пръскащата глава на тавата за печене ще щракне на място.

Ремонт

4.7 Смяна на захранващия кабел

Преди да започнете:

Изключете щепсела на уреда. Уредът е отделен от водоснабдяването. Осигурен е свободен достъп до уреда.

4.7.1 Изваждане на захранващия кабел

Внимателно движете щепсела на захранващия кабел нагоре и надолу и го извадете от контакта.

4.7.2 Поставяне на захранващия кабел

ВНИМАНИЕ!

Прегряване при свързване към мрежата!

Риск от пожар

Натиснете щепсела в контакта, докато чуете щракване.

Поставете щепсела на захранващия кабел в електрическия контакт, докато щракне на място.

Ремонт

4.8 Смяна на капака на дозатора за препарат

Може да се използва малка отвертка като лост.

Преди да започнете:

Изключете уреда от мрежата. Уредът се отделя от водоснабдяването. Вратата трябва да е отворена. Капакът на дозатора за препарат е отворен.

4.8.1 Изваждане на дозатора за препарат

1. Преместете капака на дозатора за препарат с 5 мм.
2. Повдигнете капака на дозатора за препарат отдолу извън водещите релси и го извадете отгоре извън водещите релси.
3. Извадете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на капака на отделението за препарат (1).

1. Поставете късия край на пружината в монтажния отвор на капака на отделението за препарат (2).
2. Натиснете капака, докато щракне на мястото си.

4.8.3 Монтиране на капака на отделението за препарат

1. Капакът на отделението за препарат се поставя върху водещите релси от едната страна, на 5 mm преди напълно отвореното положение. С леко натискане притиснете другата страна към водещите релси.
2. С леко натискане притиснете другата страна към водещите релси.

Ремонт

4.9 Смяна на капака на помпата за отпадъчни води

Внимание:

4.9.1 Сваляне на капака на помпата за отпадъчни води

1. Изпразнете водата.

Ако е необходимо, използвайте гъба.

1. Повдигнете капака на помпата с отвертка и го хванете за кръстата част.

1. Повдигнете капака на помпата под лек ъгъл навътре и го извадете.

4.9.2 Монтаж на капака на помпата за отпадъчна вода

Поставете капака на помпата (1) и го натиснете надолу (2).

Капакът на помпата ще щракне на мястото си.

Ремонт

4.10 Смяна на страничния панел

Внимание:

Изключете щепсела на уреда. Уредът се отделя от водоснабдяването. Осигурен е свободен достъп до уреда. Самостоятелни уреди: горната плоча трябва да е отстранена.

4.10.1 Сваляне на страничния панел

1. Разхлабете винтовете на страничния панел (1).

Фигура 1: Напълно вграден

1. Завъртете страничния панел леко настрани (2).
2. Спуснете страничния панел и го издърпайте от жлеба на основата (3).

Ремонт

4.10.2 Монтаж на страничния панел

1. Поставете страничния панел върху основната плоча.

Фигура 2: Напълно вграден

1. Притиснете страничния панел към уреда (2).
2. Закрепете страничния панел с винтове (3).

Ремонт

4.11 Смяна на външната врата

Преден панел:

Изключете уреда от електрическата мрежа. Уредът се отделя от водоснабдяването.

4.11.1 Сваляне на външната врата

Развийте винтовете, както е описано по-долу.

1. Отворете вратата. 2. Развийте 4-те винта.

3

Хванете вратата от едната страна, за да я задържите.

Развийте 2-та винта.

4.11.2 Монтиране на външната врата

Ремонт

Изолационният филц е правилно поставен и закрепен от вътрешната страна на външната врата. Пантите се поставят на вратата. 1. Не затваряйте вратата със сила. 2. Натиснете външния капак надолу към контролния панел (1).

1. Натиснете външния капак към вратата и го задръжте натиснат (2).

4

Хванете вратата от едната страна, за да я закрепите.

Отворете капака и го закрепете с два винта (4 x 11 мм метални винтове).

1. Закрепете външния капак с четири винта (4 x 11 мм метални винтове).

Ремонт

4.12 Смяна на контролния панел

Ако платката е повредена, трябва да се смени целият контролен панел.

Изключете уреда от електрическата мрежа. Отделете уреда от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да се свали.

4.12.1 Сваляне на контролния панел

1. Разкачете електрическите връзки от контролния панел и сензора за липса на гланц (1, 2).

1. Разкачете заземителния кабел (3) (по избор). 3. Отворете капака на уреда.
2. Хванете контролния панел, за да не падне.

Развийте 5.6 винта.

1. Извадете контролния панел.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4× 16 mm.

Монтирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Отстранете защитния капак на опъващото въже.

2.1. Отворете леко вратата (1).

1. Фиксирайте в жлеба на носещата основа (2).
2. Затворете бавно вратата (3).

Въжената система автоматично се свързва с механизма на вратата.

Ремонт

3.1. Затворете леко вратата (4).

1. Преместете уреда назад и освободете пантата на вратата (5). 3. Отворете капака (6).

1. Повторете операцията от другата страна на уреда.

Ремонт

4.14 Смяна на цокъла

Крачетата са идентични и могат да се разменят.

Внимание:

Изключете уреда от електрическата мрежа. Отделете уреда от водоснабдяването. Външната врата трябва да е свалена. Външната врата трябва да се свали.

4.14.1 Отстраняване на цокъла

1.

Неправилно отстраняване. Ако цокълът се разхлаби отстрани и се отстрани, двете скоби могат да се счупят. Ако е повредена само една скоба, тъй като скобите са еднакви, можете да размените страните. Препоръчително е да подпрете предната част на основата с крак, докато отстранявате амортисьора. По този начин се предотвратява прекомерното натоварване на задната част на основата.

1. С помощта на отвертка натиснете надолу скобите (1) на леглата и ги освободете.

1. Повдигнете панела.
2. Издърпайте крачетата напред (1).

4.14.2 Монтиране на панела на краката

1. Поставете краката.
2. Монтирайте панела на краката отгоре (1) и натиснете надолу, докато чуете щракване (2).

Ремонт

4.15 Смяна на долната гнездова плоча

Долната гнездова плоча се намира в областта под предната част.

Предупреждение:

Изключете захранващия кабел. Изключете устройството от водоснабдяването. Панелът (по избор) трябва да е свален. Външната врата трябва да е свалена. Външната врата трябва да е свалена. Трите панела трябва да са свалени (по избор).

4.15.1 Сваляне на долната гнездова плоча

1. Разхлабете 2-те винта (1).

1. Разделете скобите (2).
2. Внимателно издърпайте долната гнездова плоча напред (1).

4.

В зависимост от модела, щепселът на EmotionLight е закрепен към основата.

Отключете щепсела на захранващия кабел и го издърпайте назад (по избор) (2).

4.15.2 Монтаж на основната пластина

Монтирайте основната пластина в ред, обратен на свалянето.

Ремонт

4.16 Смяна на преливната тръба

Преливната тръба се намира в предната част на уреда, в долната част.

Внимание:

Изключете уреда от електрическата мрежа. Отделете уреда от водоснабдяването. Предният панел трябва да е свален (по избор). Външната врата трябва да се свали. Предният панел трябва да е свален (по избор). →973 Основната пластина трябва да се свали. 974

4.16.1 Сваляне на преливния канал

Останала вода

• Когато дренажният маркуч се свали, останалата вода може да изтече в основата. С помощта на спринцовка водата може да се изсмуче.
• Извадете механизма на чекмеджето от горната страна (1,2).

1. Освободете таймера от горната страна.

3.1. Докоснете долната част на металната скоба с отвертка (1).

1. Внимателно освободете металната скоба (2).

Ремонт

1. Отстранете преливната тръба, като я повдигнете.

4.16.2 Монтаж на преливната тръба

Неправилният монтаж на преливната тръба може да причини щети от вода!

Поставете преливната тръба отдолу в направляващия отвор на основата на уреда правилно.

Поставете преливната тръба отгоре на правилното място.

Поставете преливната тръба (1).

1. Поставете преливната тръба (1).
2. Плъзнете преливната тръба в уплътнението (2).
3. Натиснете водача на маркуча за оттичане (3).
4. Поставете внимателно маркуча за оттичане (4).
5. Поставете маркуча за оттичане (5).

Ремонт

1. Проверете монтажа от лявата и дясната страна. 3. Проверете дали приляга плътно.

1. Поставете металната скоба от лявата и дясната страна.

Ремонт

4.17 Смяна на вътрешната врата

Внимание:

Изключете уреда от електрическата мрежа. Уредът се отделя от водоснабдяването.

4.17.1 Сваляне на вътрешната врата

1. Развийте винтовете (1).
2. Повдигнете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата на пантата.
3. Закрепете капака с винтове.

4.17.2 Монтаж на вътрешната врата

1. Сгънете уплътнението на вратата напред.
2. Поставете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Сгънете уплътнението на вратата нагоре. Страничните части сочат нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Предпоставки:

Изключете щепсела на уреда. Уредът се отделя от водоснабдяването. Осигурен е свободен достъп до уреда. Страничният панел е свален. Външната врата трябва да е свалена. Вътрешната врата е свалена. Контролният панел трябва да е свален, вижте стр. 970. Пружините на вратата са фиксирани. Вижте стр. 971. Предният панел трябва да е свален, вижте стр. 973. Дънният панел трябва да е свален, вижте стр. 974. Преливният канал е свален, вижте стр. 975.

4.18.1 Сваляне на пантата на вратата

1. Освободете фиксиращата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземителната връзка на пантата на вратата.

4.18.2 Монтаж на пантата на вратата

Ремонт

1. Поставете пантата в уреда (1).
2. Шарнирът се придвижва надолу, докато се заключи в устройството (2).

2.

Липсващото заземяване може да доведе до мрежов потенциал на вратата.

Свържете заземителната връзка.

Ремонт

4.19 Смяна на уплътнението на вратата (долно)

Необходими инструменти:

Изключете уреда от захранването. Изключете уреда от водоснабдяването. Външната врата трябва да е свалена. Дъното трябва да е извадено. Предният панел трябва да е свален (по избор). →973 Пружините на вратата трябва да са свалени. Контролният панел трябва да е свален. Държачът на кабелния сноп в долната дясна част трябва да е изваден.

4.19.1 Смяна на уплътнението на вратата

1. Извадете двата фиксиращи клипса на долното уплътнение на вратата (1, 2).

1. Отделете канала за преливане.

1. Отстранете канала за преливане, като го повдигнете.

Ремонт

1. Извадете долното уплътнение на вратата от вътрешната врата.

4.19.2 Монтаж на уплътнението на вратата

1. Поставете капачките на уплътнението заедно с уплътнението на вратата отляво и отдясно на водача на уплътнението.

1. Поставете уплътнението на вратата заедно с капака на вентилационния отвор на вътрешната врата.
2. Затегнете уплътнението на вратата с двата фиксиращи клипса.

Ремонт

4.20 Смяна на уплътнението на вратата (горно)

Предпазни мерки:

Изключете уреда от захранването. Изключете уреда от водоснабдяването.

4.20.1 Отстраняване на уплътнението на вратата

Извадете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Преди монтаж уплътнението на вратата трябва да се скъси до необходимата дължина. Дължината е 1750 mm за уреди с височина 81 cm и 1850 mm за уреди с височина 86 cm.

1. Подгответе подходящото уплътнение на вратата.
2. Уверете се, че профилът на уплътнението е в правилната монтажна позиция.

1. Бялата точка трябва да е на същото ниво като серията на уплътнителния лагер.

4

Уплътнението не трябва да е набръчкано или опънато в ъглите. Уплътнението се срязва диагонално в краищата и се вкарва в долната част на шкафа отпред.

Поставете края на уплътнението плоско в долната предна част на вътрешната врата. Уплътнението трябва да стои възможно най-далеч от страничната страна на шкафа.

Правилно монтирано уплътнение на вратата:

Ремонт

4.21 Смяна на лампата EmotionLight

Лампата EmotionLight се намира в горната предна външна зона на миялния резервоар.

Преден капак:

Изключете щепсела на уреда. Уредът се отделя от водоснабдяването. Осигурен е свободен достъп до уреда. Горната плоча трябва да е свалена (по избор). Десният страничен панел е свален (по желание).

4.21.1 Изваждане на светлината EmotionLight

1. Отделете задния заключващ механизъм (1).

1. Извадете държача нагоре (2).
2. Издърпайте щепсела от конектора (отпред вдясно).
3. Разединете електрическата връзка от захранващия модул.

1. Извадете светлината EmotionLight от уреда.

4.21.2 Монтаж на светлината EmotionLight

1. Поставете държача в рамката на миялния резервоар (1).

Ремонт

1. Поставете задния заключващ механизъм (2).

3.

Свържете кабела отдолу вдясно.

Ремонт

Фигура 3: Плосък кабел

1. Поставете щепсела.

Ремонт

4.22 Смяна на TimeLight (индикатор за време)

Сменяйте светлината на TimeLight само като цял модул. Модулът TimeLight е монтиран отзад на основната контактна платка.

Отстранете:

Извадете щепсела на устройството. Устройството се отделя от водоснабдяването. Предният панел трябва да е свален. → 973 Основната контактна платка е свалена и обърната. 974

4.22.1 Изваждане на TimeLight

1. Леко огънете зъбците (1) навън.

1. Извадете модула TimeLight нагоре от устройството (2).

4.22.2 Инсталиране на TimeLight

1. Огънете зъбците (1) отново навътре.

1. Поставете модула TimeLight, като го натиснете (2).
2. Свържете електрическата връзка.

Ремонт

4.23 Смяна на осветлението на процепа (gap illumination)

Предпоставки:

Изключете уреда от електрическата мрежа. Отделете уреда от водоснабдяването. Външният капак е свален. Контролният панел е свален.

4.23.1 Демонтаж на осветлението на процепа (gap illumination)

1. Освободете кабела от скобата (1).
2. Изключете електрическата връзка от модула за управление (2).

2.1. Освободете задния монтажен скоби (1).

1. Извадете светлинната платка (2).

Ремонт

3.1. Извадете монтажната скоба (1).

1. Повдигнете PCB заедно с държача и го извадете от рамката на модула за управление (2).

4.23.2 Монтаж на осветлението на процепа (gap illumination)

1. Поставете платката в рамката на операционния модул.

1. Натиснете, докато чуете „щрак“.

1. Поставете оптичното влакно и го натиснете, докато чуете „щрак“.

1. Свържете кабела към операционния модул.
