Produkttype	Fritstående eller integrerbar opvaskemaskine
Mærke	Bosch
Model	SMI8YBS01D
Højde (cm)	86 (model 86 cm)
Bredde (cm)	60
Dybde (cm)	60
Vægt (kg)	Cirka 45
Strømforsyning	230 V, 50 Hz, 10 A
Kapacitet (kuverter)	14
Vaskeprogrammer	Eco, Auto, Intensive, Hurtig, osv.
Specielle funktioner	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Filtersystem	Grovfilter, mikrofilter, selvrensende system
Sprøjtearme	Øvre, nedre og tilbehør til kogeplade
Betjeningspanel	Elektronisk med display
Sikkerhed	Børnesikring, sikkerhedsindikator, overløbsbeskyttelse
Vedligeholdelse	Regelmæssig rengøring af filtre, sprøjtearme og tætninger
Reservedele tilgængelige	Filtre, arme, tætninger, dør, frontpanel osv.
Reparationsmuligheder	Detaljeret reparationsvejledning til forbrugeren
Støjniveau (dB)	42
Energiklasse	B (ifølge EU-norm)

Ofte stillede spørgsmål - SMI8YBS01D BOSCH

Hvordan rengør man filtrene på Bosch SMI8YBS01D opvaskemaskine?

Drej grovfiltret mod urets retning, tag filtersystemet ud, sænk mikrofilteret for at fjerne det. Rengør under rindende vand. Saml i omvendt rækkefølge med pilene på linje.

Hvad gør man, hvis opvaskemaskinen ikke starter?

Kontroller strømforsyningen (stikkontakt, sikring). Sørg for, at døren er ordentligt lukket. Hvis problemet fortsætter, se vejledningen for fejlkoder.

Hvordan udskifter man den øvre sprøjtearm?

Skru den øvre sprøjtearm af ved at dreje, træk den derefter nedad for at fjerne den. For at montere, sæt den i og skru fast.

Hvad er den maksimale højde til installation under bordplade?

Opvaskemaskinen er designet til en højde på 86 cm. En bordplade kan afmonteres om nødvendigt (se vejledning).

Hvordan udskifter man den nederste dørtætning?

Fjern de to holdeclips, løsn overløbskanalen, løft renden, og fjern derefter tætningen. Installer den nye tætning med tætningshætter i enderne.

Hvor sidder EmotionLight, og hvordan udskifter man det?

EmotionLight sidder øverst foran i karret. Afklips tappen, fjern fatningen oppefra, afbryd forbindelserne, og fjern modulet. Saml i omvendt rækkefølge.

Hvilken type opvaskemiddel skal man bruge?

Brug et vaskemiddel i pulver, flydende eller tabletter, der er egnet til opvaskemaskiner. Følg doseringsanvisningerne på emballagen.

Hvordan nulstiller man opvaskemaskinen efter en fejl?

Tag stikket ud af apparatet i 60 sekunder, og sæt det derefter i igen. Det nulstiller elektronikken.

Kan jeg selv reparere strømkablet?

Ja, ifølge vejledningen: Tag det gamle kabel ud ved at flytte det forsigtigt, og sæt derefter det nye i, indtil det klikker. Forsigtig: Tag apparatet ud af strømmen inden du begynder.

Hvordan installerer man en sprøjtearm til kogeplade?

Fjern den øverste kurv, sæt sprøjtearmen i holderen, og drej den til højre, indtil den klikker på plads.

BRUGSANVISNING SMI8YBS01D BOSCH

2.1 Generelle sikkerhedsanvisninger 129 2.1.1 Alle husholdningsapparater 129

Værktøjer og hjælpemidler. 130

Reparation 131

4.1 Udskiftning af topplade 131

4.1.1 Fjernelse af topplade 131 4.1.2 Montering af topplade 131

4.2 Montering af kurvesystem 132

4.2.1 Montering af en opvasketabssliske til 86 cm modellen 132 4.2.2 Montering af kopholdeclips 132 4.2.3 Montering af damperindsats 133

4.3 Udskiftning af varioDrawer 134

4.3.1 Fjernelse af varioDrawer 134 4.3.2 Montering af varioDrawer 135

4.4 Udskiftning af spulearme 136

4.4.1 Fjernelse af spulearm.. 136 4.4.2 Montering af spulearm.. 136

4.5 Udskiftning af filtre 137

4.5.1 Fjernelse af filter 137 4.5.2 Montering af filter 137

4.6 Montering af bagepladesprøjtehoved 138

4.7 Udskiftning af strømkabel 139

4.7.1 Afbrydelse af strømkabel 139 4.7.2 Tilslutning af strømkabel 139

4.8 Udskiftning af sæbelag 140

4.8.1 Fjernelse af sæbelag 140 4.8.2 Isætning af fjeder 140 4.8.3 Montering af sæbelag 140

4.9 Udskiftning af spildevandspumpens afdækning 141

4.9.1 Fjernelse af spildevandspumpens afdækning 141 4.9.2 Montering af spildevandspumpens afdækning 141

4.10 Udskiftning af sidepanel 142

4.10.1 Fjernelse af sidepanel 142 4.10.2 Montering af sidepanel 143

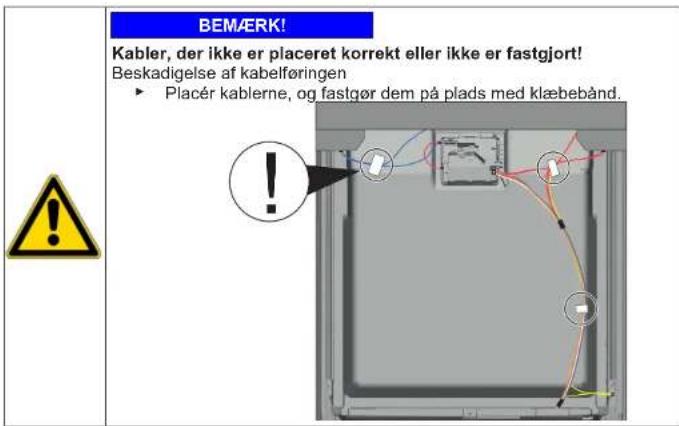

4.11 Udskiftning af yderdør 144

4.11.1 Fjernelse af yderdør 144 4.11.2 Montering af yderdør 144

4.12 Udskiftning af betjeningspanel 146

4.12.1 Fjernelse af betjeningspanel 146 4.12.2 Montering af betjeningspanel 146

4.13 Fastgørelse af dørfjedre 147

4.14 Udskiftning af fodspark 149

4.14.1 Fjernelse af fodspark 149 4.14.2 Montering af fodspark 149

4.15 Udskiftning af sokkelplade 150

4.15.1 Fjernelse af sukkelplade 150 4.15.2 Montering af sukkelplade 150

4.16 Udskifting af overløbsledning 151

4.16.1 Fjernelse af overløbsrende 151 4.16.2 Montering af overløbsledning 152

4.17 Udskifting af inderdør 154

4.17.1 Fjernelse af inderdør 154 4.17.2 Montering af inderdør 154

4.18 Udskiftning af dørhængsel 155

4.18.1 Fjernelse af dørhængsel 155 4.18.2 Montering af dørhængsel 155

4.19 Udskiftning af (nederste) dørpakning 157

4.19.1 Fjernelse af dørpakningen 157 4.19.2 Montering af dørpakningen 158

4.20 Udskifting af (øverste) dørpakning 159

4.20.1 Fjernelse af dørpakning 159 4.20.2 Montering af dørpakning 159

4.21 Udskiftning af emotionLight 160

4.21.1 Fjernelse af emotionLight 160 4.21.2 Montering af emotionLight 160

4.22 Udskiftning af timeLight 163

Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

FARE

Farens type og

Mulige følger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

• Afbryd apparatet fra strømforsyningen i mindst 60 sekunder, før reparation påbegyndes.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparation, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes. Efter reparationen udføres en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter! Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter.

Brug sikkerhedssko. Sørg for at sikre tunge komponenter mod at falde ned.

Stik krydsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

Brug kun originale reservedele. Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)! Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer	Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længe 80 mm
Kærvskruetærkær Blad 10 mm x 1,6 mm x 200 mm		Ø
Nåletønger [00340871]	Længe: 200 mm, lige

Reparation

4.1 Udskiftning af topplade

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Der er fri adgang til apparatet.

4.1.1 Fjernelse af topplade

1. Fjern de to skruer på bagsiden (1) (valgfrit).
2. Tryk begge låsegreb under toppladen opad (2).

1. Løft toppladen en smule fortil (3).
2. Skub toppladen af bagud (4).
3. Fjern toppladen.

4.1.2 Montering af topplade

1. Lås bagsiden af toppladen ind i foringerne ved hjælp af holdekraverne (1).

1. Skub toppladen fremad (2).
2. Tryk toppladens front nedad, indtil begge låsegreb klikker hørbart på plads (3).
3. Skru de to skruer i gen (4) (valgfrit).

Reparation

4.2 Montering af kurvesystem

Forindstilling:

4.2.1 Montering af en opvasketabs-skive til 86 cm-modellen

Nødvendigt værktøj:

Opvasketabs-vejledning [00614935] Kopholder-clips [00618565] 1. Sæt opvasketabs-skiven skråt ind på forsiden af kurven. 2. Centrér og klik opvasketabs-skiven på plads.

4.2.2 Montering af kopholdeclips

Nødvendigt værktøj:

Opvasketabsvejledning [00614935] Kopholdeclip [00618565]

Når der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vinkel reducerer samlingen af vand på koppers bund. I tilfælde af høje glas anbefaler vi at lade kopholdeclipsen være klappet ned. Hvis den øverste kurv har en valgfri plastikindsats, skal den først fjernes.

1. Fjern plastikindsatsen.

1. Klik kopholdeclipsen på plads.

1. Klap clipsen op.

Reparation

1. Placér genstandene, der skal vaskes.

4.2.3 Montering af damperindsats Nødvendigt værktøj:

Opvasketabsvejledning [00614935] Kopholdeclip [00618565]

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

Reparation

4.3 Udskiftning af varioDrawer

4.3.1 Fjernelse af varioDrawer

1. Bøj håndtagsflapperne indad.

1. Fjern håndtaget opad.
2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

Reparation

1. Bøj forsigtigt føringstapperne udad.

1. Træk de nedfældbare holdere ud af tapperne.
2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af foringen.

4.3.2 Montering af varioDrawer

Monteres i omvendt rækkefølge.

Reparation

4.4 Udskiftning af spulearme

4.4.1 Fjernelse af spulearm

1. Skru den øverste spulearm af (1), og træk den ned for at fjerne den (2).

1. Træk den nederste spulearm op for at fjerne den.

4.4.2 Montering af spulearm

1. Sæt den nederste spulearm i. Spulearmen klikker på plads.
2. Sæt den øverste spulearm i, og skru den sikkert på plads.

Reparation

4.5 Udskiftning af filter

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjern filtersystemet (2).

Kontroller, at der ikke falder fremmedlegemer ned i bundkarret.

1. Træk mikrofilteret ned for at fjerne det.

4.5.2 Montering af filter

1. Sæt filtersystemet igen. Sørg for, at låsehagerne på grovfilteret klikker på plads.
2. Sæt filtersystemet i apparatet, og drej grovfilteret med uret. Sørg for, at pilemarkerne passer.

Reparation

4.6 Montering af bagepladesprøjtehoved

1. Fjern den øverste kurv.
2. Sæt bagepladesprøjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprøjtehovedet klikker på plads.

Reparation

4.7 Udskiftning af strømkabel

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af strømkabel

Bevæg forsigtigt strømkablets stik op og ned, og træk det ud af stikkontakten.

4.7.2 Tilslutning af strømkabel

BEMÆRK!

Overophedning af nettilslutningen!

Sæt strømkablet fast i, indtil det klikker på plads.

Sæt strømkablets stik i stikkontakten, indtil stikket klikker hørbart på plads.

Reparation

4.8 Udskiftning af sæbelåg

Der kan bruges en lille skruetrækker som løfteværktøj.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Døren er åbnet. Sæbelåget er åbnet.

4.8.1 Fjernelse af sæbelåg

1. Glid sæbelåget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isætning af fjeder

1. Sæt den lange ende af fjederen i dispenseringsenhedens monteringshul (1).

1. Sæt den korte ende af fjederen i sæbelågets monteringshul (2).
2. Tryk laget ind i dispenserenheden (3).

4.8.3 Montering af sæbelag

1. Sæt den ene side af sæbelaget 5 mm ind i foringsskinnerne for den helt åbne position. Tryk den modsatte side ind i foringsskinnerne med forsigtig kraft.
2. Kontroller sæbelagets funktion.

Reparation

4.9 Udskiftning af spildevandspumpens afdækning

Forindstilling:

Kurven er fjernet. Filtrene er fjernet. → 137

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Tøm alt vand ud.

Brug en svamp, hvis det er nødvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdækning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

Sæt pumpens afdækning i (1), og tryk den ned (2).

Pumpens afdækning klikker på plads.

Reparation

4.10 Udskiftning af sidepanel

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Fritstående apparater: Toppladen er fjernet. → 131

4.10.1 Fjernelse af sidepanel

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

4.10.2 Montering af sidepanel

1. Sæt sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdør

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af yderdør

Fjern kun skruerne, der er beskrevet i de følgende trin.

1. Åbn døren.
2. Fjern de fire skruer.

3.

Hold døren fast ved at holde den på den ene side.

Fjern de to skruer.

4.11.2 Montering af yderdør

Reparation

Forindstilling:

Isolerende fleece er placeret korrekt og fastgjort på ydersiden af yderdøren. Hængsler er sat ind i yderdøren. 1. Luk inderdøren, og lad den gå i indgreb. 2. Skub yderdøren opad neden under betjeningspanelet (1).

1. Tryk yderdøren mod inderdøren, og hold den der (2).

4

Hold døren fast ved at holde den på den ene side.

Åbn døren, og fastgør den med to skruer (4 x 11 mm metalskruer).

1. Fastgør yderdøren med fire skruer (4 x 11 mm metalskruer).

Reparation

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldt integreret/integreret).

4.12.1 Fjernelse af betjeningspanel

1. Afbryd de elektriske tilslutninger fra betjeningspanelet og sensoren til lavt afspændingsmiddelniveau (1, 2).

1. Afbryd jordkablet (3) (valgfrit).
2. Åbn apparatets dør.
3. Hold betjeningspanelet fast for at forhindre det i at falde ned (hold på det).
4. Fjern de seks skruer.

1. Fjern betjeningspanelet.

4.12.2 Montering af betjeningspanel

Brug skruer på 4 x 16 mm.

Monter i omvendt rækkefølge.

Reparation

4.13 Fastgørelse af dørfjedre

1. Tag kabelføringens afdækning ud.

2.1. Åbn døren en smule (1).

1. Fastgør noten i bundkarret (2).
2. Luk døren (3) langsomt.

Kabelsystemet sætter automatisk sig selv på dørhængslet.

Reparation

3.1. Luk døren en smule (4).

1. Bevæg noten bagud, og frigør dørhængslet (5).
2. Åbn døren (6).

1. Gentag proceduren igen på den anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fødderne er identiske og kan byttes om.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldt integreret/integreret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse. Hvis fodsparket løsnes i siderne og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skiftes side, eftersom beslagene er identiske. Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med fødderne.

1. Kom en skruetrækker ind i føringerne (1), og frigør hagen ved at trykke nedad.

1. Løft fodsparket af.
2. Fjern fødderne fremad (1).

4.14.2 Montering af fodspark

1. Sæt fødderne i.
2. Sæt fodsparket på foroven (1), og tryk det ned, indtil det klikker hørbart på plads (2).

Reparation

4.15 Udskiftning af sukkelplade

Sokkelpladen er placeret i det nederste omrade pa fronten.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen. Apparatet er afbrudt fra vandforsyningen. Mabelpanelet (valgfrit) er fjernet. Yderdoren er fjernet (fuldintegreret/integreret). Fodsparket er fjernet (valgfrit). → 149

4.15.1 Fjernelse af sukkelplade

1. Fjern de to skruer (1).

2. Deaktiver laseelementerne (2).

1. Vip forsigtigt sukkelpladen fremad (1).

4.

Afhengigt af modelserieme er stikket til emotionLight stadig fastgjort pa suklen.

Las stikket op pa Iasetappen, og traek det bagud (valgfrit) (2).

4.15.2 Montering af sukkelplade

Monter Sokkelpladen i omvendt raskkefolge.

Reparation

4.16 Udskiftning af overløbsledning

Overløbsledningen er placeret i det nederste område i fronten af apparatet.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Mabelpanelet er fjernet (valgfrit). Yderdøren er fjernet. Fodsparket er fjernet (valgfrit). →149 Sokkelpladen er fjernet. →150

4.16.1 Fjernelse af overløbsrende

Restvand

Når afløbsslangen er fjernet, kan der løbe restvand ud - Opsaml vandet, eller fjern det fra bundkarret med en sugesprøjte.

1. Løft mekanismen ud foroven (1, 2).

1. Frigør låseelementet foroven.

3.1. Sæt skruetrækkeren i under metalsikringen (1).

1. Frigør forsigtigt metalclipsen (2).

Reparation

1. Løft overløbsledningen af.

4.16.2 Montering af overløbsledning

Vandskade pga. forkert montering af overløbsledningen! Sæt overløbsledningen korrekt i bundkarrens føring foroven. Klik overløbsledningen korrekt på plads foroven.

1. Placér overløbsledningen (1).
2. Bevæg overløbsledningen ind i pakningen (2).
3. Tryk overløbsledningen i pakningens føring (3).
4. Sæt overløbsledningen forsigtigt i (4).
5. Clips overløbsledningen i (5).

Reparation

1. Kontroller monteringen i venstre og højre side. 3. Kontroller, at overløbsledningen sidder fast.

4.17 Udskiftning af inderdør

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.17.1 Fjernelse af inderdør

1. Fjern skruerne (1). 2. Fjern inderdøren opad (2).

1. Fastgør dørhængslet med skruer.
2. Placér inderdøren på dørhængslet.
3. Fastgør inderdøren med skruer.

4.17.2 Montering af inderdør

1. Klap dørpakningen til fronten.
2. Bevæg inderdøren bag dørpakningen.
3. Luk inderdøren.
4. Klap dørpakningen opad. Sidedelene peger o
5. Bevæg dørhængslet opad.

Reparation

4.18 Udskiftning af dørhængsel

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Sidepanelet er fjernet. → 142 Yderdøren er fjernet. Inderdøren er fjernet. Betjeningspanelet er fjernet. → 146 Dørfjedrene er fastgjort. 147 Fodsparket er fjernet. → 149 Sokkelpladen er fjernet. → 150 Overløbsrenden er fjernet. → 151

4.18.1 Fjernelse af dørhængsel

1. Frigør låsekrogen med en skruetrækker (1).
2. Træk dørhængslet fremad (2).

1. Frigør jordforbindelsen på dørhængslet.

4.18.2 Montering af dørhængsel

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation.

Elektriske dele skal repareres af kvalificerede elektrikere. Udfør efter reparation altid en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Reparation

1. Placér hængslet på apparatet (1).
2. Bevæg hængslet nedad (2), indtil det er gået i indgreb på apparatet.

2.

En manglende jordforbindelse kan medføre spændingspotentiale på døren.

Etabler jordforbindelse.

Reparation

4.19 Udskiftning af (nederste) dørpakning

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Vandhanen er lukket. Sokkelpladen er fjernet. Fodpanelet er fjernet (valgfrit). Dørfjedrene er fjernet. Betjeningspanelet er fjernet. Kabelholderen forneden til højre er fjernet.

4.19.1 Fjernelse af dørpakningen

1. Fjern de to holdeklips på den nederste dørpakning (1, 2).

1. Frigør overløbsrenden.

1. Løft overløbsrenden af.

Reparation

1. Fjern den nederste dørpakning fra inderdøren.

4.19.2 Montering af dørpakningen

1. Montér pakningsholderne i venstre og højre side på pakningsskinnen med dørpakningen.

1. Sæt dørpakningen med pakningslasken i inderdøren.
2. Fastgør dørpakningen med to holdeklips.

Reparation

4.20 Udskiftning af (øverste) dørpakning

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dørpakning

4.20.2 Montering af dørpakning

Dørpakningen skal skæres til den korrekte længde før montering. Den er 1750 mm for apparater med en højde på 81 cm og 1850 mm for apparater med en højde på 86 cm.

1. Klargør en passende dørpakning.
2. Sørg for korrekt monteringsposition for pakningsprofilen.

1. Den hvide prik skal være på niveau med pakningens kontaktfladeliste.

4

Pakningen må ikke bøjes eller strækkes i hjørnerne. Pakningen skæres over på skrå for ender og spidser til væk ind i bunden af beholderen i fronten.

Pakningens endeposition skal være lige i forhold til fronten under inderdøren. Pakningen bør så vidt muligt ligge mod beholderens side.

Korrekt monteret dørpakning:

Reparation

4.21 Udskiftning af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontområde.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Toppladen er fjernet (valgfrit). Sidepanelet på højre side er fjernet (valgfrit). → 142

4.21.1 Fjernelse af emotionLight

1. Frigør låsekrogen på bagsiden (1).

1. Fjern holderen opad (2).
2. Træk stikket ud af konnektoren (forneden til højre i fronten af apparatet).
3. Fjern den elektriske tilslutning fra strømmodulet.

Beskadigelse af kablet i området omkring dørhængslet.

Montér kablet i området omkring dørhængslet (mellem pladehængslet og skylletanken) på en sådan måde, at det ikke kan blive beskadiget af bevægelige dele.

Montér kablet på højre side for døren.

Reparation

Fig. 3: Fladkabel

1. Sæt stikket i.

Reparation

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort på bagsiden af sokkelpladen.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Fodsparket er fjernet. → 149 Sokkelpladen er fjernet og vendt. 150

1. Bøj låseelementerne (1) tilbage igen.

1. Skub timeLight-modulet ind i føringen (2).
2. Forbind den elektriske tilslutning.

Reparation

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er afmonteret. Betjeningspanelet er fjernet.

4.23.1 Fjernelse af Gap illumination

1. Frigør hagen (1).
2. Fjern den elektriske tilslutning fra betjeningsmodulet (2).

2.1. Frigør låsekrogen på bagsiden (1).

1. Fjern lysfiberen (2).

Reparation

3.1. Frigør låsekrogen (1).

1. Løft printkortet op med holderen, og fjern det fra betjeningsmodulets ramme (2).

1. Monter lysfiberen, og fastspænd den med en "klik"-lyd.

1. Tilslut ledningen til betjeningsmodulet.

4.7.1 Koble fra strømledningen 634 4.7.2 Koble til strømledningen 634

Apparatet er koblet fra strømforsyningen. Apparatet er frit tilgængeligt.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Apparatet er frit tilgængeligt.

4.7.1 Koble fra strømledningen

4.7.2 Koble til strømledningen

OBS!

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Døren er åben. Vaskemiddellåget er åbent.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

Sikre døren ved å holde den fast på en side.

Fjern to skruer.

Sikre døren ved å holde den fast på en side.

Hvis en betjeningsmodul er defekt, må hele betjeningspanelet skiftes ut.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert).

4.12.1 Demontering av betjeningspanel

1. Koble de elektriske tilkoblingene fra betjeningspanelet og den nedre føleren for glansemiddel (1, 2).

1. Koble fra jordkabelen (3) (alternativ).
2. Åpne apparatets dør.
3. Sikre betjeningspanelet for å hindre at det faller ned (hold det fast).
4. Fjern seks skruer.

1. Demonter betjeningspanelet.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

1. Plasser hengselen på apparatet (1).
2. Beveg hengselen ned (2) til den er festet til apparatet.

2.

En manglende jordkobling kan føre til nettpotensial på døren.

Opprett jordkobling

Reparasjon

1. Fjern dørpakningen fra den indre døren.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

Demonter dørpakningen fra den indre rammen.

1. Det hvite punktet må være på nivå med tetningslisten.

4

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Betjeningspanelet er demontert.

1. Koble ledningen til betjeningsmodulen.
