SMI8YBS01D - πλυντήριο πιάτων BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πλυντήριο πιάτων ελεύθερο ή ενσωματώσιμο
Μάρκα	Bosch
Μοντέλο	SMI8YBS01D
Ύψος (cm)	86 (μοντέλο 86 cm)
Πλάτος (cm)	60
Βάθος (cm)	60
Βάρος (kg)	Περίπου 45
Ηλεκτρική τροφοδοσία	230 V, 50 Hz, 10 A
Χωρητικότητα (σερβίτσια)	14
Προγράμματα πλύσης	Eco, Auto, Εντατικό, Γρήγορο, κλπ.
Ειδικές λειτουργίες	VarioDrawer, EmotionLight, TimeLight, Gap Illumination
Σύστημα φιλτραρίσματος	Χοντρό φίλτρο, μικροφίλτρο, σύστημα αυτοκαθαρισμού
Βραχίονας ψεκασμού	Ανώτερος, κατώτερος, και προαιρετικός για εστία μαγειρέματος
Πίνακας ελέγχου	Ηλεκτρονικός με οθόνη
Ασφάλεια	Κλείδωμα για παιδιά, ένδειξη ασφάλειας, προστασία υπερχείλισης
Συντήρηση	Τακτικός καθαρισμός φίλτρων, βραχιόνων ψεκασμού και στεγανοποιήσεων
Διαθέσιμα ανταλλακτικά	Φίλτρα, βραχίονες, στεγανοποιήσεις, πόρτα, μπροστινό πάνελ, κλπ.
Δυνατότητα επισκευής	Λεπτομερής οδηγός επισκευής για τον καταναλωτή
Επίπεδο θορύβου (dB)	42
Ενεργειακή κλάση	B (σύμφωνα με το πρότυπο ΕΕ)

Συχνές ερωτήσεις - SMI8YBS01D BOSCH

Πώς να καθαρίσετε τα φίλτρα του πλυντηρίου πιάτων Bosch SMI8YBS01D;

Γυρίστε το χοντρό φίλτρο αριστερόστροφα, αφαιρέστε το σύστημα φιλτραρίσματος, κατεβάστε το μικροφίλτρο για να το αφαιρέσετε. Καθαρίστε με τρεχούμενο νερό. Τοποθετήστε ξανά με αντίθετη φορά ευθυγραμμίζοντας τα βέλη.

Τι να κάνω αν το πλυντήριο πιάτων δεν ξεκινά;

Ελέγξτε την ηλεκτρική τροφοδοσία (πρίζα, ασφάλεια). Βεβαιωθείτε ότι η πόρτα είναι καλά κλεισμένη. Αν το πρόβλημα παραμένει, συμβουλευτείτε το εγχειρίδιο για τους κωδικούς σφάλματος.

Πώς να αντικαταστήσω τον ανώτερο βραχίονα ψεκασμού;

Ξεβιδώστε τον ανώτερο βραχίονα ψεκασμού γυρίζοντάς τον, στη συνέχεια τραβήξτε τον προς τα κάτω για να τον αφαιρέσετε. Για να τον τοποθετήσετε, εισάγετέ τον και βιδώστε τον σφιχτά.

Ποιο είναι το μέγιστο ύψος για εγκατάσταση κάτω από πάγκο εργασίας;

Το πλυντήριο πιάτων είναι σχεδιασμένο για ύψος 86 cm. Ένας πάγκος εργασίας μπορεί να αποσυναρμολογηθεί αν χρειαστεί (βλ. εγχειρίδιο).

Πώς να αλλάξω την κάτω στεγανοποίηση πόρτας;

Αφαιρέστε τους δύο κλιπ συγκράτησης, αποσυνδέστε το κανάλι υπερχείλισης, σηκώστε την υδρορροή, στη συνέχεια αφαιρέστε τη στεγανοποίηση. Τοποθετήστε τη νέα στεγανοποίηση με τα καπάκια στεγανοποίησης στα άκρα.

Πού βρίσκεται το EmotionLight και πώς να το αντικαταστήσω;

Το EmotionLight βρίσκεται στο πάνω μπροστινό μέρος του θαλάμου. Αποσυνδέστε το κλιπ, αφαιρέστε την υποδοχή από πάνω, αποσυνδέστε τις συνδέσεις, στη συνέχεια αφαιρέστε τη μονάδα. Τοποθετήστε με αντίθετη φορά.

Τι τύπο απορρυπαντικού να χρησιμοποιήσω;

Χρησιμοποιήστε απορρυπαντικό σε σκόνη, υγρό ή ταμπλέτες κατάλληλο για πλυντήρια πιάτων. Ακολουθήστε τις δοσολογίες που αναγράφονται στη συσκευασία.

Πώς να επαναφέρω το πλυντήριο πιάτων μετά από βλάβη;

Αποσυνδέστε τη συσκευή για 60 δευτερόλεπτα και στη συνέχεια συνδέστε την ξανά. Αυτό επαναφέρει τα ηλεκτρονικά.

Μπορώ να επισκευάσω μόνος μου το καλώδιο τροφοδοσίας;

Ναι, σύμφωνα με το εγχειρίδιο: αποσυνδέστε το παλιό καλώδιο μετακινώντας το απαλά, στη συνέχεια συνδέστε το νέο μέχρι να κάνει κλικ. Προσοχή: αποσυνδέστε τη συσκευή από την πρίζα πριν από οποιαδήποτε επέμβαση.

Πώς να εγκαταστήσω μια κεφαλή ψεκασμού για εστία μαγειρέματος;

Αφαιρέστε το πάνω καλάθι, εισάγετε την κεφαλή ψεκασμού στη βάση και γυρίστε την προς τα δεξιά μέχρι να ασφαλίσει.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SMI8YBS01D BOSCH

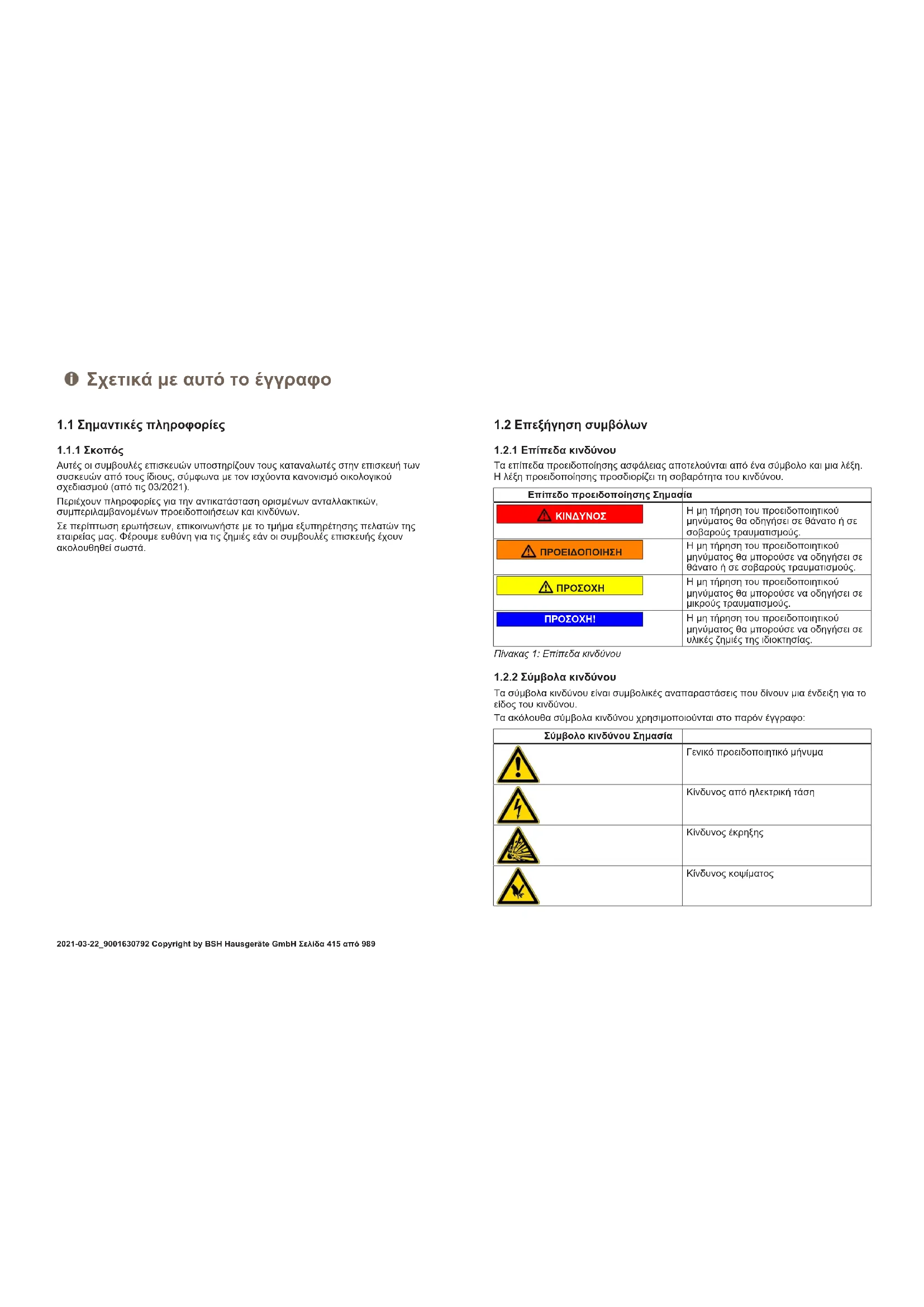

0 Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται να καθοδηγήσει τον χειριστή του εξοπλισμού, σύμφωνα με τους ισχύοντες κανόνες οικολογικού σχεδιασμού (από 03/2021). Περιέχει πληροφορίες για την αντικατάσταση ορισμένων αναλώσιμων, συμπεριλαμβανομένων των προειδοποιήσεων κινδύνου. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές που οφείλονται σε επισκευές ή αντικαταστάσεις που γίνονται από άλλους.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η ένδειξη προειδοποίησης προσδιορίζει τον βαθμό του κινδύνου.

Eπιτέδο έροειδοποηης Σημαίασια
KINΔYNOΩ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα σθυγήσε σε θέναιτοῦ σε οβαβαούς τραμαπιαμός.
ΠΡΟΕΙΟΝΟΙΗΞH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέναιτοῦ σε οβαβαούς τραμαπιαμός.
ΠΡΟΣOXH	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέρρούς τραμαπιαμός.
ΠΡΟΣOXHΙ	H μη τήρησου του προειδοποιntικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε ζλικές Κημίες της ἀδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοταιθικό μήνυμα
4	Κινδύνος από ηλεκτρίκή τάη
	Κινδύνος εκρηξης
	Κινδύνος κοψίματος

0 Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλίρης
	Κινδύνος ατό ταυτές εἰπίράνεις
	Κινδύνος ατό ιαχρό μαγνητικό πεδίο
	Κινδύνος ατό μη συίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη μορφή.

ΚΙΝΔΥΝΟΣ

Είσοδος και την κίνηση!

Πιθανές συνέπειες από αγνόηση του κινδύνου/της προειδοποίησης.

Μη προσπελάσιμο και απαγορεύσεις για την περιοχή του κινδύνου.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση για προειδοποίηση κατά της ηλεκτροπληξίας. Αναφέρεται τοπικά για την αποφυγή του κινδύνου.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την παροχή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις εργασίες.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται σε όλο το έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiaς εἰδικής συμβουλής (κειένου ἡ/και γραφικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειένου)
	Tautotoinon συνέαμου ἡκταβευτικόβιντεο
	Tautotoinon attapaiπητων εργαλείων
	Tautotoinon attapaiπητων προῦτθέσεων
if	Tautotoinon μiaς συνθήκης (αν ..., κατότιν...)
	Tautotoinon αποτελέματος
[Evapξη]Tautotoinon εύς πλήκτρου ἡκουμτίου
[00123456]Tautotoinon εύς κωδικό	ανταλλακτικό
Kataσταση Tautotoinon εμφανίσεμου κειένου/ παραθύρου (σην έθόνη τής συκεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Οικιακή συσκευή

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Τα εξαρτήματα σε αυτές τις συσκευές είναι ηλεκτρικά και μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εγκατάστασης. Μετά την εγκατάσταση, πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή τους κανόνες της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες

Φοράτε προστατευτικά γάντια.

Κίνδυνος συνέχισης κατά την εγκατάσταση, συντήρηση, αντικατάσταση

Προβλημάτων και το έργο από βάρη και κινούμενα μέρη

-Φοράτε προστατευτικά υποδήματα. Αποφύγετε τα βαριά μέρη από μόνα. Μην προσεγγίζετε μέρη του μηχανήματος στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Övokaşa ΕλΠΤΟβερες Eikόνες
Καταβίδι Torx T20 με τρύτα [00340764]	100 mm, για βίδες με κοπίλα
Καταβίδι Torx T15	Mηκος 80 mm
Πλακέ καταβίδι Ελεπίδα 10 mm x 1,6 mm x 200 mm	Φ
Μυτολιμήδο [00340871]	Mηκος: 200 mm, Ειο

Εγκατάσταση

4.1 Αφαίρεση καπακιού εργασίας

Ρύθμιση:

Σημείωση: Η αφαίρεση δεν είναι απαραίτητη για την προετοιμασία. Η πρόβλεψη δεν είναι ελεύθερη.

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις δύο βίδες στο πίσω μέρος (1) (προαιρετικό). 2. Πιάστε και τους δύο ολισθητές συγκράτησης κάτω από το καπάκι εργασίας προς τα έξω (2).

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας προς τα πάνω (3). 4. Σπρώξτε το καπάκι εργασίας μακριά προς τα πίσω (4). 5. Αφαιρέστε το καπάκι εργασίας.

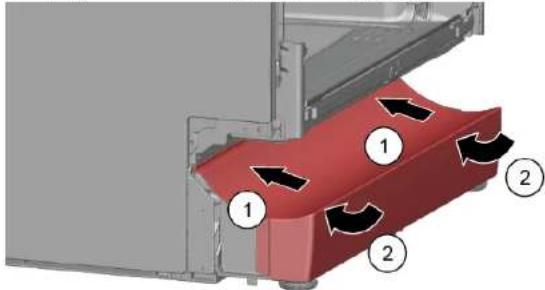

4.1.2 Τοποθέτηση καπακιού εργασίας

1. Αφαιρέστε το πίσω μέρος του καπακιού εργασίας από τους οδηγούς και τα καλύμματα συγκράτησης (1).

1. Πρώτα το καπάκι εργασίας προς τα εμπρός (2).
2. Πιέστε το προς τα κάτω και οι δύο ολισθητές συγκράτησης να κουμπώσουν στη θέση τους και να ακουστεί ένας χαρακτηριστικός ήχος (3).
3. Βιδώστε ξανά τις δύο βίδες (4) (προαιρετικό).

ΕΜΠΛΟΚΗ

4.2 Τοποθέτηση μοχλού καλάθου

Ρύθμιση:

Το σχετικό καλώδιο αφαιρείται από την οθόνη.

4.2.1 Τοποθέτηση οθόνης 86 cm Εισαγωγή βοηθητικής

Συρόμενη θήκη ταμπλέτας [00614935] Κατασκευή στήριξης [00618565]

1. Εισαγάγετε τη συρόμενη οθόνη ταμπλέτας Βάλτε την στο μπροστινό μέρος του καλύμματος.
2. Κεντράρετε και κουμπώστε τη συρόμενη θήκη ταμπλέτας στη θέση της.

4.2.2 Τοποθέτηση και στήριξη Ράφι βοηθητικό ε:

Συρόμενη θήκη ταμπλέτας [00614935] Κατασκευή στήριξης [00618565]

Οδηγήστε το καλώδιο, τοποθετήστε το στη σωστή θέση και στερεώστε το με το παρεχόμενο κλιπ. Εάν το καλώδιο είναι πολύ μακρύ, τυλίξτε το και στερεώστε το με το κλιπ. Εάν το καλώδιο έχει βρόχο, τοποθετήστε το έτσι ώστε να μην προεξέχει.

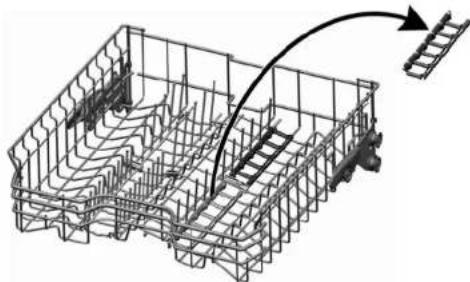

1. Αφαιρέστε το πλαστικό ένθετο.

1. Κουμπώστε το κλιπ στήριξης στη θέση του.

ΕΠΙΣΚΕΥΗ

4.3.1 Αφαίρεση του συρταριού

1. Κρατήστε τα περιγράμματα μπροστά.

2. Αφαιρέστε το πλαστικό ένθετο από πάνω.

1. Πιέστε τα πλαϊνά ένθετα προς τα έξω και τραβήξτε τα προς τα επάνω έξω από το πλαίσιο.

ΕΠΙΣΚΕΥΗ

1. Κάθε Τετάρτη η γραμμή οδηγεί προς τα έξω.

1. Τραβήξτε τα πίσω μέρη έξω από τις γραμμές.
2. ΠΕΡΙΣΤΡΕΨΤΕ ΤΟ ΜΕΤΑΛΛΙΚΟ ΜΑΝΙΒΕΛΙ ΜΥΡΟΤΑ ΑΞΩ ΟΠΑ ΑΘΗΡΓΜΑΤΑ.

1. Σπρώξτε το μεταλλικό πλαίσιο έξω από τον σωλήνα.

4.3.2 Τοποθέτηση varioDrawer

Εγκαταστήστε την άδεια θέση.

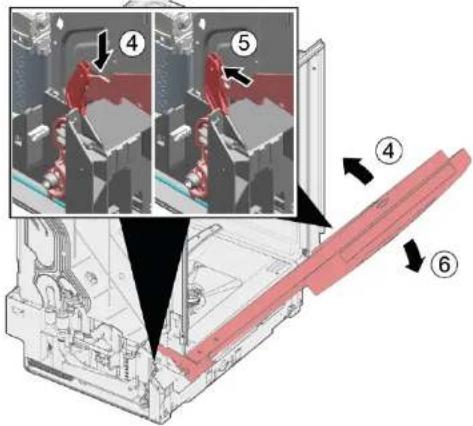

ΕΜΙΟΚΕΥΝ

4.4 Αντικατάσταση ψεκασμού

4.4.1 Αφαίρεση ψεκασμού

1. Εξωτερικά βραχίονα ψεκασμού (1) και τραβήξτε προς τα κάτω για να αφαιρέσετε (2).

1. Τραβήξτε προς τα κάτω τον κάτω βραχίονα ψεκασμού για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχίονα ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα ψεκασμού. Ο βραχίονας ψεκασμού κουμπώνει στη θέση του.
2. Τοποθετήστε τον επάνω βραχίονα γελάσου και βιδώστε τον καλά στη θέση του.

ΕΠΙΣΚΕΥΗ

4.5 Αντικατάσταση φίλτρων

4.5.1 Αντικατάσταση φίλτρου

1. Πιέστε το χοντρό φίλτρο αριστερόστερα (1) και αφαιρέστε το σύστημα φίλτρου (2).

Ελέγξτε ότι δεν περιέχουν ξένα αντικείμενα στο φίλτρο.

1. Τραβήξτε προς τα κάτω το μικροφίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Τοποθετήστε τα καινούρια φίλτρα. Βεβαιωθείτε ότι τα αγκίστρια ασφάλισης στο χοντρό φίλτρο κουμπώνουν στη θέση τους.
2. Εισαγάγετε το σύστημα φίλτρου στη θήκη και στερεώστε το χοντρό φίλτρο δεξιόστροφα. Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

ΕΠΙΣΚΕΥΗ

4.6 Τοποθέτηση κεφαλής γελάσου λαπαρίνας τύπου

1. Αφαιρέστε το επάνω κάλυμμα. 2. Εισαγάγετε την κεφαλή γελάσου λαπαρίνας τύπου στο στέλεχος (1) και στερεώστε τη με βίδα (2).

Η κεφαλή γελάσου λαπαρίνας κουμπώνει στη θέση της.

ΕΠΙΣΚΕΥΗ

4.7 Αντικατάσταση καλωδίου ρεύματος

Προσοχή:

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά από τον προμηθευτή. Η συσκευή είναι συνδεδεμένη με την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη.

4.7.1 Αποσύνδεση καλωδίου ρεύματος

Μετακινήστε το καλώδιο ρεύματος με προσοχή, προστατεύοντάς το από τριβή και τραβήγματα.

4.7.2 Σύνδεση και αποσύνδεση ρεύματος

ΠΡΟΣΟΧΗ!

Υπερθέρμανση κυρίας σύνδεσης!

Κίνδυνος πυρκαγιάς

Εισαγάγετε το καλώδιο ρεύματος μέχρι να κουμπώσει.

Εισαγάγετε το φις του καλωδίου ρεύματος στην πρίζα μέχρι να ακουστεί ο χαρακτηριστικός ήχος και να ασφαλίσει στη θέση του.

ΕΜΠΟΡΙΚΟ

4.8 Αντικατάσταση ατομικού ατομικού

Μπορείτε να χρησιμοποιήσετε ένα κλειδί για να το αντικαταστήσετε.

Ρουτίνα:

Η συσκευή διαθέτει ένα προστατευτικό κάλυμμα. Η συσκευή διαθέτει προστατευτικό κάλυμμα. Η πόρτα έχει ανοίξει. Το κάλυμμα ατόρμιαντικό άνοιξε.

4.8.1 Αφαίρεση καλύματος ατόρμιαντικό

1. Σπρώξτε το κάλυμμα ατόρμιαντικό 5 mm. 2. Ανοίξτε το κάλυμμα ατόρμιαντικό στην κάτω πλευρά έξω από τις ράγες οδηγούς και αφαιρέστε το κάλυμμα ατόρμιαντικό στην επάνω πλευρά έξω από τις ράγες οδηγούς. 3. Αφαιρέστε το ελατήριο.

4.8.2 Εισαγωγή ελατηρίου

1. Εισαγάγετε το άκρο του ελατηρίου στην οπή της συσκευής διανομής (1).

1. Εισαγάγετε το κοντό άκρο του ελατηρίου στην οπή του καλύματος ατόρμιαντικού (2).
2. Πιέστε το κάλυμμα στη συσκευή διανομής (3).

4.8.3 Τοποθέτηση καλύματος ατόρμιαντικού

1. Εισαγάγετε το κάλυμμα ατόρμιαντικό 5 mm σε εντελώς ανοιχτή θέση στις ράγες οδηγούς από τη μία πλευρά αλλάζοντας την πίεση, πιέστε την απέναντι πλευρά στις ράγες οδηγούς.
2. Ελέγξτε τη λειτουργία του καλύματος ατόρμιαντικό.

ΕΜΙΟΚΕΥΝ

4.9 Αντικατάσταση καλύματος αντιδιαβρωτικού

Ρουθούνισμα:

Το καλάθι αφαιρέθηκε τα φίλτρα αφαιρέθηκαν.→425

4.9.1 Αφαίρεση καλύματος αντιδιαβρωτικού

1. Αφαιρέστε το τύχον προϊόν από την συσκευασία.

Χρησιμοποιήστε οδηγίες, είναι απαραίτητο.

2. Ανοίξτε το κάλυμμα της αντλίας με ένα κουτί και τοποθετήστε το από το έκκεντρο στοιχείο.

1. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και φαρδύτερο.

4.9.2 Τοποθέτηση καλύμματος αντλίας από πάνω

Εισαγάγετε το κάλυμμα αντλίας (1) και πιέστε προς τα κάτω (2).

Το κάλυμμα αντλίας κουμπώνει στη θέση του.

ΕΜΙΟΚΕΥΝ

4.10 Αντικατάσταση πλευρικών

Ρουθέν:

Η οθόνη είναι ασυνδεδεμένη από την προχοΐδα. Η οθόνη είναι ασυνδεδεμένη από την προχοΐδα. Η πρόσβαση στις οθόνες είναι ελεύθερη. Ελεύθερες οθόνες: Εξαιρείται το κάτω μέρος εργασίας-419

4.10.1 Αφαίρεση πλευρικών πάνελ

1. Αφαιρέστε τα βίδες από τα πλευρικά πάνελ (1).

Εικ.1: Απλός εντοιχισμένος

1. Πιάστε το πλευρικό πάνελ από το πλάι και τραβήξτε το προς τα έξω (2).
2. Κατεβάστε το νήμα και περάστε το από την τρύπα (3).

ΕΜΙΟΚΕΥΝ

4.10.2 Τοποθέτηση πλευρικού πανέλι

1. Εισαγάγετε το πλευρικό πανέλι στη βάση (1).

Εικ.2: Ρύθμιση εντοιχισμού

1. Σπρώξτε το πλευρικό πανέλι στην οικεία (2). 3. Ασφαλίστε το πλευρικό πανέλι βίδες (3).

ΕΜΙΟΚΕΥΝ

4.11 Αντικατάσταση εσωτερικής πόρτας

Ρουτίδες:

Η οικιακή συσκευή πρέπει να αποσυνδεθεί από την παροχή ρεύματος πριν από την αντικατάσταση.

4.11.1 Αφαίρεση εσωτερικής πόρτας

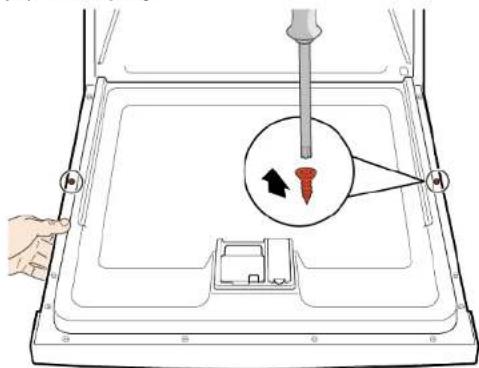

Αφαιρέστε τις βίδες του ρυθμιστή με τα παρακάτω βήματα.

1. Αφαιρέστε τη βίδα. 2. Αφαιρέστε τις περιμετρικές βίδες

3.

Αφαιρέστε την πόρτα, κρατώντας την από την ίδια πλευρά.

Αφαιρέστε τις δύο βίδες.

ΕΜΙΟΚΕΥΝ

4.11.2 Τοποθέτηση εσωτερικής πόρτας

Πουρμηχάν:

Το μεντεσέ αφού τοποθετηθεί σωστά και στερεωθεί μέσα στην εσωτερική πόρτα. Οδηγήστε τον άξονα στην εσωτερική πόρτα

1. Κλείστε την εσωτερική πόρτα χωρίς να την ασφαλίσετε.

2. Σπρώξτε την εσωτερική πόρτα προς τα επάνω, και με αυτό το χειριστήριο (1).

1. Πιέστε την εσωτερική πόρτα προς την εξωτερική πόρτα και κλείστε (2).

4.

Ασφαλίστε την πόρτα, κρατώντας την από τη μία πλευρά.

ΕΜΙΟΚΕΥΝ

Ανοίξτε την πόρτα και αφαιρέστε τις δύο βίδες (ειδικές βίδες 4 x 11 mm).

5. Ασφαλίστε την εσωτερική πόρτα με τέσσερις βίδες (ειδικές βίδες 4 x 11 mm).

4.13 Στερέωση ελατηρίων πόρτας

1. Αφαιρέστε το καπάκι και το κάλυμμα.

2.1. Ανοιχτή επαφή προστασίας (1).

1. Ελέγξτε την εγκοπή της βάσης (2).
2. Κλείστε απαλά την πόρτα (3).

Το σύστημα καύσης προστατεύεται αυτόματα στον ενεργό πορίας.

ΕΜΠΛΟΚΗ

3.1. Κλείστε απαλά την πόρτα (4).

1. Μετακινήστε την εγκοπή προς τα πίσω και απασφαλίστε τον ενεργό (5). 3. Ανοίξτε την πόρτα (6).

1. Επαναλάβετε τη διαδικασία για την άλλη πλευρά της συσκευής.

ΕΜΠΛΟΚΗ

4.14 Αντικατάσταση τροίας

Τα τρόια είναι όμοια και μπορούν να αντιστραφούν.

Ρουτίνα:

Η συσκευή δεν πρέπει να συνδέεται με την προηγούμενη παροχή. Μην την συνδέετε με την προηγούμενη παροχή νερού. Η εξωτερική πόρτα έχει αερισμό. Η εξωτερική πόρτα δεν έχει αερισμό (πλήρως σφραγισμένο).

4.14.1 Αφαίρεση ποδιού

1.

Επαναφέρετε.

Εάν η διάταξη είναι και απαραβίαστη, οι δύο βραχίονες μπορούν να τραβηχτούν. Εάν υπάρχει ζημιά σε έναν από τους βραχίονες, η πλάκα μπορεί να αφαιρεθεί, καθώς ο βραχίονας είναι ο ίδιος.

Τοποθετήστε το κάτω μέρος του αντικειμένου με πίεση και πικρία για να ανακουφίσετε το τμήμα στην άκρη και στην άκρη.

2. Φτιάξτε τους οδηγούς (1) με ένα κατσαβίδι και απελευθερώστε τη σύσφιξη, σπρώχνοντας προς τα κάτω.

3. Ανασηκώστε το πάνελ.

1. Αφαιρέστε τα πόδια στήριξης (1).

4.14.2 Τοποθέτηση φλάντζας

1. Τοποθετήστε τη φλάντζα.
2. Πιέστε τη φλάντζα επάνω (1) και μετακινήστε την προς τα κάτω μέχρι να κουμπώσει στην άκρη και να ακουστεί ο χαρακτηριστικός ήχος (2).

ΕΠΙΣΚΕΥΗ

1. Ελέγξτε την εγκατάσταση αριστερά και δεξιά. 3. Ελέγξτε τη στεγανοποίηση.

1. Κουμπώστε το ειδικό κλιπ στην αριστερή και δεξιά πλευρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 442 από 989

ΕΠΙΣΚΕΥΗ

4.17 Αντικατάσταση εσωτερικής λυχνίας

Ρουθμίσεις:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1. Αφαιρέστε τις βίδες (1). 2. Αφαιρέστε την εσωτερική πόρτα προς τα έξω (2).

6. Αφαιρέστε τον μεντεσέ με τις βίδες. 7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ. 8. Αφαιρέστε την εσωτερική πόρτα με βίδες.

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανωτικό της πόρτας προς τα μέσα.
2. Μετακινήστε την εσωτερική πόρτα πίσω από το στεγανωτικό της πόρτας.
3. Κλείστε την εσωτερική πόρτα.
4. Κινήστε το στεγανωτικό της πόρτας προς τα επάνω. Τα πλευρικά μέρη δείχνουν προς τα επάνω.
5. Μετακινήστε τον μεντεσέ της πόρτας προς τα επάνω.

ΕΜΠΛΟΚΗ

4.18 Αντικατάσταση μεντεσέ πόρτας

Ρουθμίσεις:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Το πλευρικό πάνελ έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα εξαρτήματα της πόρτας έχουν αφαιρεθεί. 436 Η μοχλός έχει αφαιρεθεί.→438 Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439 Το κανάλι υπερχείλισης έχει αφαιρεθεί. 440

4.18.1 Τοποθέτηση εντός έτοιμου τρόπου

1. Ασφαλίστε το άγκιστρο συγκράτησης σε ένα καλώδιο (1).
2. Τραβήξτε τη μέντα προς τα έξω (2).

2. Απαιτείται η επαρκής εξαερισμός του χώρου για την αποφυγή συγκέντρωσης επικίνδυνων αερίων.

4.18.2 Τοποθέτηση εντός έτοιμου τρόπου

ΕΜΙΟΚΕΥΝ

1. Τοποθετήστε τον έτοιμο στη συσκευή (1).
2. Μετακινήστε το μέγεθος προς τα κάτω (2) μέχρι να αφαιρεθεί από την οθόνη.

2.

Εάν δεν υπάρχει σύνδεση γείωσης, μπορεί να υπάρξει ηλεκτρικό δυναμικό στην πρίζα.

Ανυψώστε τη σύνδεση γείωσης.

4.20.1 Αφαίρεση στεγανοποιητικού τομέα

Αφαιρέστε το στεγανοποιητικό τομέα από το εξωτερικό περίβλημα.

4.20.2 Τοποθέτηση στεγανοποιητικού τομέα

Το στεγανοποιητικό τομέα πρέπει να κοπεί στο σωστό μήκος πριν από την εγκατάσταση. Αυτό είναι 1750 mm για πόρτες 81 cm σε ύψος και 1850 mm για πόρτες 86 cm σε ύψος. 1. Προετοιμάστε το κατώφλι για το στεγανοποιητικό τομέα. 2. Βεβαιωθείτε ότι η θέση του τομέα είναι στεγανοποιημένη.

3. Με κουκκίδες πρέπει να είναι σωστά τοποθετημένη η πλάκα στεγανοποίησης.

4.

Το στεγανοποιητικό δεν πρέπει να είναι κολλημένο ή τεντωμένο σε όλο το μήκος. Το στεγανοποιητικό κόβεται διαγώνια στα άκρα και στερεώνεται στο κάτω μέρος του δοχείου νερού.

Τοποθετήστε το άκρο του στεγανοποιητικού έτσι ώστε να είναι μπροστά και κάτω από την εξωτερική πλευρά. Το στεγανοποιητικό πρέπει να ακουμπά στο πάνω μέρος του δοχείου σε όλο το μήκος.

ΕΠΙΣΚΕΥΗ

4.21 Αντικατάσταση EmotionLight

Το EmotionLight είναι τοποθετημένο στην μπροστινή επάνω περιοχή του δοχείου κλίνης.

Ρύθμιση:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Εξασφαλίστε τον κατάλληλο εξοπλισμό (προαιρετικό). Το δεξί πλευρικό πάνελ έχει αφαιρεθεί (προαιρετικό).→430

4.21.1 Αφαίρεση EmotionLight

1. Αποσυνδέστε το άγκιστρο συγκράτησης πίσω (1).

4. Απαιρούνται τα εξής εργαλεία από το μοναδιαίο κιτ.

1. Αφαιρέστε το EmotionLight από τη συσκευή.

4.21.2 Τοποθέτηση EmotionLight

1. Εισαγάγετε το βύσμα στο περίβλημα του δοχείου εκτόνωσης (1).

2. Αφαιρέστε το βύσμα προς τα επάνω (2). 3. Αποσυνδέστε το σωλήνα σύνδεσης (κάτω δεξιά μπροστά στη συσκευή).

Επισκευή

2. Συνδέστε το άγκιστρο συγκράτησης (2).

3

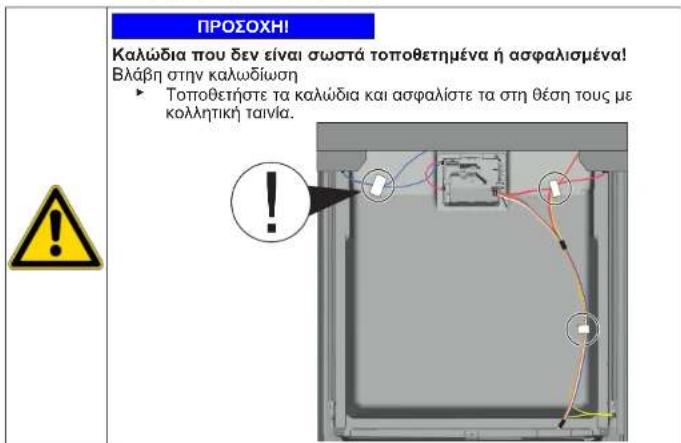

ΠΡΟΣΟΧΗ

Ακατάλληλη εγκατάσταση

Ζημιά στο κάλυμμα στην περιοχή του εντέρου πόρτας.

Τοποθετήστε το κάλυμμα στην περιοχή του μπροστινού προστατευτικού (ανυψώστε ελαφρώς και το δοχείο εκτόνωσης) ώστε να μην μπορεί να βάλει το κοινό μέρος.

Τοποθετήστε το κάλυμμα δεξιά κάτω.

Επισκευή

Εικ. 3: Επίπεδο κάλυμμα

ΕΜΙΟΚΕΥΝ

4.22 Αντικατάσταση TimeLight

Αντικαταστάστε το TimeLight μόνο με ασκήσιμο υλικό. Η μονάδα TimeLight είναι στερεωμένη στο πίσω μέρος της συσκευής.

Προϋποθέσεις:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση έχει αφαιρεθεί. -438 Εξαιρέσεις και προειδοποιήσεις για την ασφάλεια της βάσης -439

4.22.1 Αφαίρεση TimeLight

1. Κρατήστε τα στοιχεία συγκράτησης (1) ελαφρώς προς τα έξω.

1. Τραβήξτε τη μονάδα TimeLight προς τα επάνω έξω από τον οδηγό (2).

4.22.2 Τοποθέτηση TimeLight

1. Καμπύλη τα στοιχεία συγκράτησης (1) ελαφρώς προς τα μέσα.

1. Πιέστε τη μονάδα TimeLight προς τον οδηγό (2). 3. Συνδέστε την ηλεκτρική μονάδα.

ΕΜΙΟΚΕΥΝ

4.23 Αντικατάσταση Gap Illumination

Η οικεία είναι ασυνδεδεμένη από την παροχή νερού. Η εξωτερική πόρτα είναι ασυνδεδεμένη. Το χειριστήριο έχει αφαιρεθεί.

4.23.1 Αφαίρεση Gap Illumination

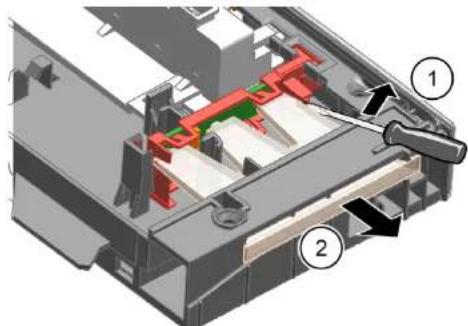

1. 1. Αποσυνδέστε τη συγκράτηση (1). 2. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα λειτουργίας (2).

1. Αποσυνδέστε τον αγκίστρο συγκράτησης (1). 2. Αφαιρέστε τα οπτικά μέρη (2).

ΕΜΠΛΟΚΗ

1. Αποσυνδέστε τον αγκίστρο συγκράτησης (1).

1. Ανασηκώστε το PCB με το στύγμα και αφαιρέστε το από το πλαίσιο μονάδας λειτουργίας (2).

4.23.2 Τοποθέτηση Gap Illumination

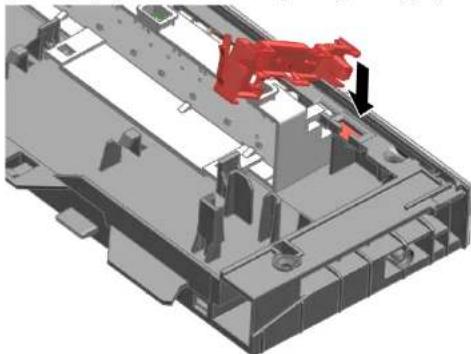

1. Εισαγάγετε το στύγμα PCB στο πλαίσιο μονάδας λειτουργίας

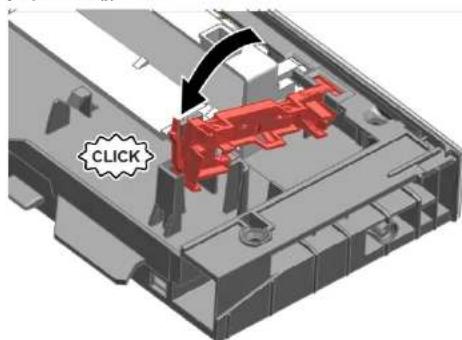

1. Σφίξε με έναν όχο "κλικ".

1. Το τοποθετήσετε σύμφωνα με τις οδηγίες του κατασκευαστή και όπου είναι εφικτό, να τοποθετηθεί σε χώρο με καλή πρόσβαση για συντήρηση.

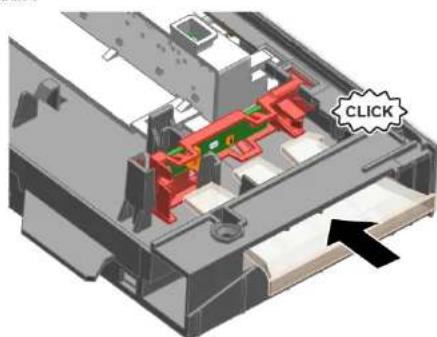

1. Συνδέστε το καλώδιο στη μονάδα λειτουργίας

Οδηγίες χρήσης - Πλυντήριο πιάτων
