Zīmols	Bosch
Modelis	SMV6ZBX01D
Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Augstums	86 cm (86 cm modeļi) / 81 cm atkarībā no versijas
Platums	60 cm (standarta)
Dziļums	55 cm (aptuveni)
Svars	Aptuveni 45 kg
Elektroapgāde	220-240 V, 10 A, 50-60 Hz
Kopējā jauda	2100 W (aptuvens)
Galvenās funkcijas	Vario drawer, EmotionLight, TimeLight, GAP illumination, filtrācijas sistēma, augšējā un apakšējā smidzināšanas svira, Vario atvilktne, krūzīšu plaukts, tvaika gatavošanas ieliktnis
Programmas	Vairākas mazgāšanas programmas (nav detalizēti uzskaitītas)
Drošība	Automātiskā izslēgšana, bērnu drošība, pretnoplūdes sistēma, aizsardzība pret pārplūdi
Apkope un tīrīšana	Mazgājami filtri, noņemamas smidzināšanas sviras, nomaināms durvju blīvslēgs
Rezerves daļas un remontējamība	Pieejamās daļas: darba virsma, grozs, Vario atvilktne, smidzināšanas svira, filtri, barošanas vads, mazgāšanas līdzekļa vāciņš, sūknis, sānu siena, durvis, vadības panelis, atsperes, pamatne, pārplūdes caurule, iekšējās durvis, eņģe, blīvslēgi, EmotionLight, TimeLight, GAP illumination
Remontējamība	Augsta remontējamība, pateicoties detalizētām instrukcijām daudzu detaļu nomaiņai
Vispārīga informācija	Lietošanas instrukcija pieejama vairākās valodās (FR, EN, DE u.c.) - 989 lapas

Bieži uzdotie jautājumi - SMV6ZBX01D BOSCH

Kā noņemt Bosch SMV6ZBX01D trauku mazgājamās mašīnas darba virsmu?

Atvienojiet ierīci un izņemiet to no nišas. Noņemiet aizmugurējās skrūves (pēc izvēles), spiediet bloķēšanas sviras uz augšu, paceliet darba virsmu uz priekšu, tad bīdiet to atpakaļ, lai noņemtu.

Kā nomainīt augšējo smidzināšanas sviru?

Atskrūvējiet augšējo smidzināšanas sviru (1), tad velciet to uz leju, lai noņemtu (2). Lai uzstādītu, ievietojiet to un cieši pieskrūvējiet vietā.

Kā tīrīt filtrus?

Pagrieziet rupjo filtru pretēji pulksteņa rādītāja virzienam, noņemiet filtrācijas sistēmu. Izņemiet mikrofiltrs, nospiežot to uz leju. Nomazgājiet zem tekoša ūdens, tad salieciet atpakaļ, saskaņojot bultiņas.

Ko darīt strāvas padeves traucējumu vai noplūdes gadījumā?

Vispirms pārbaudiet, vai ierīce ir pareizi pievienota. Noplūdes gadījumā izslēdziet ūdens padevi un atvienojiet ierīci. Skatiet instrukciju, lai atrastu noplūdes avotu (pārplūdes caurule, blīvslēgi).

Kā nomainīt priekšējās durvis?

Atvienojiet ierīci. Noņemiet durvju skrūves, nostabilizējiet tās, tad noņemiet atlikušās skrūves. Lai uzstādītu, novietojiet priekšējās durvis, piestipriniet tās ar pievienotajām skrūvēm (4x11 mm).

Kā piekļūt Vario atvilktnei, lai to demontētu?

Salieciet roktura kājas uz iekšu, noņemiet rokturi no augšas. Spiediet sānu plastmasas ieliktņus uz āru un noņemiet tos. Pēc tam noņemiet nolokāmos stieņus un metāla rāmi.

Trauku mazgājamā mašīna rāda kļūdas kodu, ko darīt?

Skatiet kodu tabulu pilnajā instrukcijā. Bieži sastopami kodi var norādīt uz problēmām ar filtru, smidzināšanas sviru vai ūdens padevi. Pēc šo elementu pārbaudes restartējiet ierīci.

Kā nomainīt EmotionLight?

Atvienojiet ierīci. Ja nepieciešams, demontējiet darba virsmu un labo sānu sienu. Atvienojiet fiksatoru, noņemiet ligzdu no augšas, tad atvienojiet savienojumus. Uzstādiet jauno ligzdu un nofiksējiet fiksatoru.

Kāds ir ieteicamais augstums uzstādīšanai?

Trauku mazgājamā mašīna ir paredzēta 86 cm (86 cm modeļi) vai 81 cm augstumam. Pārliecinieties, ka darba virsma ir demontēta iebūvēšanai.

Kā apkopt durvju blīvslēgu?

Regulāri tīriet blīvslēgu ar mitru drānu. Ja blīvslēgs ir bojāts, nomainiet to: noņemiet stiprinājuma klipšus, atvienojiet veco blīvslēgu un uzstādiet jauno, ievērojot garumu (81 cm variantam 1750 mm, 86 cm variantam 1850 mm).

LIETOŠANAS INSTRUKCIJA SMV6ZBX01D BOSCH

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554 4.9.2 Notekūdeņu sūkņa vāka uzstādīšana 554

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555 4.10.2 Sānu paneļa uzstādīšana 556

4.11 Durvju ārējās daļas nomaiņa 557

4.11.1 Durvju ārējās daļas noņemšana 557 4.11.2 Durvju ārējās daļas uzstādīšana 557

4.12 Vadības paneļa nomaiņa 559

4.12.1 Vadības paneļa noņemšana 559 4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperes fiksēšana 560 4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562 4.14.2 Priekšējā paneļa uzstādīšana 562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana 563 4.15.2 Pamatnes plāksnes uzstādīšana 563

4.16 Pārplūdes caurules nomaiņa 564

4.16.1 Pārplūdes caurules noņemšana 564 4.16.2 Pārplūdes caurules uzstādīšana 565

4.17 Durvju iekšējās daļas nomaiņa 567

4.17.1 Durvju iekšējās daļas noņemšana 567 4.17.2 Durvju iekšējās daļas uzstādīšana 567

4.18 Durvju viru nomaiņa 568

4.18.1 Durvju viru noņemšana 568 4.18.2 Durvju viru uzstādīšana 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa 570

4.19.1 Durvju blīvējuma noņemšana 570 4.19.2 Durvju blīvējuma uzstādīšana 571

4.20 (Augšējā) durvju blīvējuma nomaiņa 572

4.20.1 Durvju blīvējuma noņemšana 572 4.20.2 Durvju blīvējuma uzstādīšana 572

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzu sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilata iestássies năve vai radíssies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilata var iestátsies năve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilata var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilata var rasties kaitèjums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI Bistamibas veids un avots! lespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kā arī elektrotrieciena risks, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotriecija risks, ko rada spiregumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas.

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

Pret elektrostatisko izlādi jūtīgu daļu (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

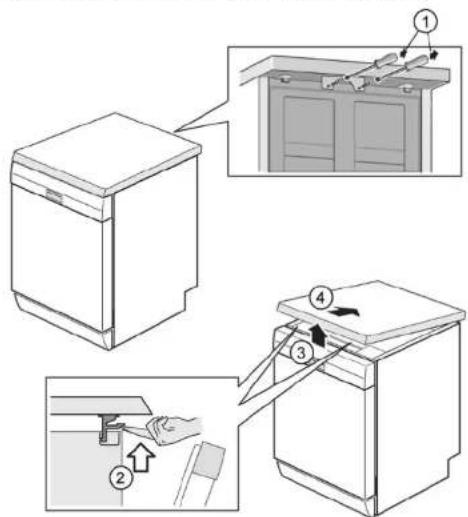

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnē (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais kruzīšu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējamā kruzīšu balsta uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais kruzīšu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo kruzīšu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo kruzīšu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo kruzīšu balstu vietā tā, ka atskan klikšķis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Ievietojiet tvaicētāja ieliktni zem grozu sistēmas.

Remonts

4.3 Atvilktnes varioDrawer nomaiņa

1. Iespiediet roktura plāksnes.

4.3.1 Atvilktnes varioDrawer noņemšana

1. Izņemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

Remonts

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokamos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmi no vadotnēm uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

Uzstādiet apgrieztā kārtībā

Remonts

4.4 Izsmidzinātāja nomaiņa

4.4.1 Izsmidzinātāja noņemšana

1. Lai noņemtu augšējo izsmidzinātāju, noskrūvējiet (1) un novelciet to uz leju (2).

1. Lai noņemtu apakšējo izsmidzinātāju, velciet to uz leju.

4.4.2 Izsmidzinātāja uzstādīšana

1. Ievietojiet apakšējo izsmidzinātāju. Izsmidzinātājs nostiprinās vietā, kad atskan klikšķis.
2. Augšējo izsmidzinātāju ievietojiet un stingri ieskrūvējiet vietā.

Remonts

4.5 Filtru nomaiņa

4.5.1 Filtru noņemšana

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāja kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekrist svešķermeņi

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu iekšā un pagrieziet rupjo filtru pulksteņrādītāja kustības virzienā. Bultu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamā plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamās plāts izsmidzinātājgalviņu ievietojiet turētājā (1) un pagrieziet pa labi (2).

Cepamās plāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei jābūt vienotai nostrāves padevei. Ierīcei jābūt vienotai ūdens padevei. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANĪBU!

Elektrotīkla kontaktligzdas pārkaršana!

Ugunsgrēka risks

▶ Stingri iespraudiet barošanas vada kontaktdakšu tā, ka atskan klikšķis.

Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, ka atskan klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt aizvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšējo daļu no vadotnes sienām, tad izņemiet tā augšējo daļu no vadotnes sienām.
3. Noņemiet atsperi.

4.8.2 Atsperes ievietošana

1. Atsperes garāko galu ievietojiet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ievietojiet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ievietojiet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sienās 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sienās.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prastba:

Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet akrājus odojen. Varat izmantot suki.
2. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā, ka atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prastba:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupā ierīce: darbvirsma ir jānoņem. 544

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilibā iebūvēta

1. Atgāziet sānu paneļa augšdaļu uz āru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

Remonts

4.11 Durvju ārējās daļas nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet aprakstītajās darbībās norādītās skrūves.

1. Averiet durvis.
2. Izskrūvējiet četras skrūves.

3.

Pieturiet durvis aiz sāniem.

Izskrūvējiet abas skrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām

1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā.
2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz saniem.

Durvis atveriet un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

Remonts

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zemā līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4× 16 mm skrūves.

Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Durvju atsperes fiksēšana

1. Izņemiet vada stiprinājuma vāku.

2.1.Pāveriet durvis (1)

1. Nostipriniet pamatnes iedobes riev (2).
2. Lēni aizveriet durvis (3).

Vadu sistēma automātiski piestiprinās pie durvju viras.

Remonts

3.1. Pieveriet durvis (4).

1. Atvirziet rievu un atlaidiet durvju viru (5).
2. Atveriet durvis (6).

1. Atkārtojiet darbību otras ierīces pusē.

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (iebūvēta / iebūvēta).

4.14.1 Pamatnes paneļa noņemšana

1.

Nepareiza noņemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteņi var nolūzt.

Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni.

jo abi ir vienādi,

Ir ieteicams palikt kaut ko zem ierīces priekšdaļas sānos, lai mazinātu slodzi uz pamatnes paneļa kājām.

mazinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nostiprinās vietā, kā atskan klikšķis (2).

Remonts

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakša.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

4.

Atbilstoši modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atvāziet durvju blīvējumu uz augšu. Sānu cilām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Durvju viru nomaiņa

Prasības:

Ierīcei ir jābūt vienotai ar strāvas padevi. Ierīcei ir jābūt vienotai ar ūdens padevi. Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam. →555 Durvju ārējai daļai ir jābūt noņemtai. Durvju iekšējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam. →559 Durvju atsperēm ir jābūt nostiprinātām. →560 Pamatnes panelim ir jābūt noņemtam. →562 Pamatnes plāksnei ir jābūt noņemtai. →563 Pārplūdes caurulei ir jābūt noņemtai. →564

4.18.1 Durvju viru noņemšana

1. Ar skrūvgriezi atbrīvojiet aizturakli (1).
2. Velciet durvju viru uz priekšu (2).

1. Atvienojiet durvju viru zemējuma savienojumu.

4.18.2 Durvju viru uzstādīšana

Remonts

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektriskā lauka potenciāls.

Izveidojiet zemējuma savienojumu.

1. Durvju blīvējumu komplektu ar blīvēšanas aizbāzni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei jābūt vienotai nostrāves padevei. Ierīcei jābūt vienotai ūdens padevei.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

4

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un jāsašaurinās virzienā uz priekšējās daļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšējo durvju iekšējās daļas. Blīvju malām ir jāpiegul iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Remonts

4.21 Gaismekļa EmotionLight nomaiņa

Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšējās daļas augšpusē.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Darbvirsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšējās daļas apakšā pa labi).
3. Atvienojiet barošanas moduļa elektriskos savienojumus.

1. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

Remonts

1. Uzlieciet aizturi (2).

3.

UZMANĪBU!

Nepareiza uzstādīšana!

Kabeļa bojājumi pie durvju viras

Kabeli pie durvju viras (starp plakano locītavu un skalošanas līdzekļa tvertni) uzstādiet tā, lai kustīgās daļas to nevar bojāt.

1. Pievienojiet darbības moduļa elektriskos savienojumus (2).

2.1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet optisko šķiedru (2).

Remonts

3.1. Noņemiet aizturi (1).

1. Iespiesto plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.23.2 Gaismekļa Gap illumination uzstādīšana

1. Ielieciet iespiestas plates turētāju darbības moduļa rāmī.

1. Nostipriniet tā, ka atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, ka atskan klikšķis.

1. Pieslēdziet vadu pie darbības moduļa.

Informācija par remontu - Trauku mazgājamā mašīna

1 Par šo dokumentu 581

1.1 Svarīga informācija 581 1.1.1 Mērķis 581 1.2 Simbolu paskaidrojumi 581 1.2.1 Bīstamības līmeņi 581 1.2.2 Bīstamības simboli 581 1.2.3 Brīdinājumu struktūra 582 1.2.4 Vispārīgie simboli 582

Suga. 583
