Μάρκα	Bosch
Μοντέλο	SMV6ZBX01D
Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Ύψος	86 εκ. (μοντέλα 86 εκ.) / 81 εκ. ανάλογα με την έκδοση
Πλάτος	60 εκ. (στάνταρ)
Βάθος	55 εκ. (περίπου)
Βάρος	Περίπου 45 κιλά
Ηλεκτρική τροφοδοσία	220-240 V, 10 A, 50-60 Hz
Συνολική ισχύς	2100 W (εκτίμηση)
Κύριες λειτουργίες	Συρτάρι Vario, EmotionLight, TimeLight, φωτισμός GAP, σύστημα φιλτραρίσματος, πάνω και κάτω βραχίονας ψεκασμού, συρτάρι Vario, ράφι φλιτζανιών, ένθετο μαγειρέματος στον ατμό
Προγράμματα	Πολλά προγράμματα πλύσης (δεν αναφέρονται λεπτομερώς)
Ασφάλεια	Αυτόματη διακοπή, ασφάλεια παιδιών, σύστημα κατά της διαρροής, προστασία από υπερχείλιση
Συντήρηση και καθαρισμός	Πλυτά φίλτρα, αποσπώμενοι βραχίονες ψεκασμού, αντικαταστάσιμη τσιμούχα πόρτας
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά: πάγκος εργασίας, καλάθι, συρτάρι Vario, βραχίονας ψεκασμού, φίλτρα, καλώδιο τροφοδοσίας, κάλυμμα απορρυπαντικού, αντλία, πλευρικό τοίχωμα, πόρτα, πίνακας ελέγχου, ελατήρια, βάση, αγωγός υπερχείλισης, εσωτερική πόρτα, μεντεσές, τσιμούχες, EmotionLight, TimeLight, φωτισμός GAP
Δυνατότητα επισκευής	Υψηλή δυνατότητα επισκευής χάρη στις λεπτομερείς οδηγίες για αντικατάσταση πολλών εξαρτημάτων
Γενικές πληροφορίες	Διαθέσιμο εγχειρίδιο σε πολλές γλώσσες (FR, EN, DE, κ.λπ.) - 989 σελίδες

Συχνές ερωτήσεις - SMV6ZBX01D BOSCH

Πώς να αποσυναρμολογήσετε τον πάγκο εργασίας του πλυντηρίου πιάτων Bosch SMV6ZBX01D;

Αποσυνδέστε τη συσκευή και αφαιρέστε την από την εντοιχισμένη θέση. Αφαιρέστε τις πίσω βίδες (προαιρετικά), σπρώξτε τους μοχλούς κλειδώματος προς τα πάνω, σηκώστε τον πάγκο εργασίας προς τα εμπρός και στη συνέχεια σπρώξτε τον προς τα πίσω για να τον αφαιρέσετε.

Πώς να αντικαταστήσετε τον επάνω βραχίονα ψεκασμού;

Ξεβιδώστε τον επάνω βραχίονα ψεκασμού (1) και στη συνέχεια τραβήξτε τον προς τα κάτω για να τον αφαιρέσετε (2). Για να τον τοποθετήσετε, εισαγάγετέ τον και βιδώστε τον καλά στη θέση του.

Πώς να καθαρίσετε τα φίλτρα;

Γυρίστε το χοντρό φίλτρο αριστερόστροφα, αφαιρέστε το σύστημα φιλτραρίσματος. Αποσυναρμολογήστε το μικροφίλτρο κατεβάζοντάς το. Καθαρίστε με τρεχούμενο νερό, στη συνέχεια επανατοποθετήστε ευθυγραμμίζοντας τα βέλη.

Τι να κάνετε σε περίπτωση διακοπής ρεύματος ή διαρροής;

Πρώτα ελέγξτε ότι η συσκευή είναι καλά συνδεδεμένη. Για διαρροή, κλείστε την παροχή νερού και αποσυνδέστε τη συσκευή. Συμβουλευτείτε το εγχειρίδιο για να εντοπίσετε τη διαρροή (αγωγός υπερχείλισης, τσιμούχες).

Πώς να αλλάξετε την πόρτα της πρόσοψης;

Αποσυνδέστε τη συσκευή. Αφαιρέστε τις βίδες της πόρτας, ακινητοποιήστε την και στη συνέχεια αφαιρέστε τις υπόλοιπες βίδες. Για να τοποθετήσετε, τοποθετήστε την πόρτα πρόσοψης και στερεώστε την με τις παρεχόμενες βίδες (4x11 χιλ.).

Πώς να αποκτήσετε πρόσβαση στο συρτάρι Vario για να το αποσυναρμολογήσετε;

Λυγίστε τα πόδια της λαβής προς τα μέσα, αφαιρέστε τη λαβή από πάνω. Σπρώξτε τα πλαϊνά πλαστικά ένθετα προς τα έξω και αφαιρέστε τα. Στη συνέχεια, αφαιρέστε τις αναδιπλούμενες ράβδους και το μεταλλικό πλαίσιο.

Το πλυντήριο πιάτων εμφανίζει κωδικό σφάλματος, τι να κάνω;

Συμβουλευτείτε τον πίνακα κωδικών στο πλήρες εγχειρίδιο. Οι συνήθεις κωδικοί μπορεί να υποδεικνύουν πρόβλημα με το φίλτρο, τον βραχίονα ψεκασμού ή την παροχή νερού. Επανεκκινήστε τη συσκευή αφού ελέγξετε αυτά τα στοιχεία.

Πώς να αντικαταστήσετε το EmotionLight;

Αποσυνδέστε τη συσκευή. Αποσυναρμολογήστε τον πάγκο εργασίας και την δεξιά πλευρική τοίχωμα αν χρειαστεί. Αποσυνδέστε την προεξοχή, αφαιρέστε την υποδοχή από πάνω και στη συνέχεια αποσυνδέστε τις συνδέσεις. Τοποθετήστε τη νέα υποδοχή και κουμπώστε την προεξοχή.

Ποιο είναι το συνιστώμενο ύψος για την εγκατάσταση;

Το πλυντήριο πιάτων είναι σχεδιασμένο για ύψος 86 εκ. (μοντέλα 86 εκ.) ή 81 εκ. Βεβαιωθείτε ότι ο πάγκος εργασίας έχει αφαιρεθεί για την εντοίχιση.

Πώς να συντηρήσετε την τσιμούχα της πόρτας;

Καθαρίζετε τακτικά την τσιμούχα με ένα υγρό πανί. Εάν η τσιμούχα έχει υποστεί ζημιά, αντικαταστήστε την: αφαιρέστε τα κλιπ στερέωσης, αποσυνδέστε την παλιά τσιμούχα και τοποθετήστε τη νέα τηρώντας το μήκος (1750 mm για 81 cm, 1850 mm για 86 cm).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SMV6ZBX01D BOSCH

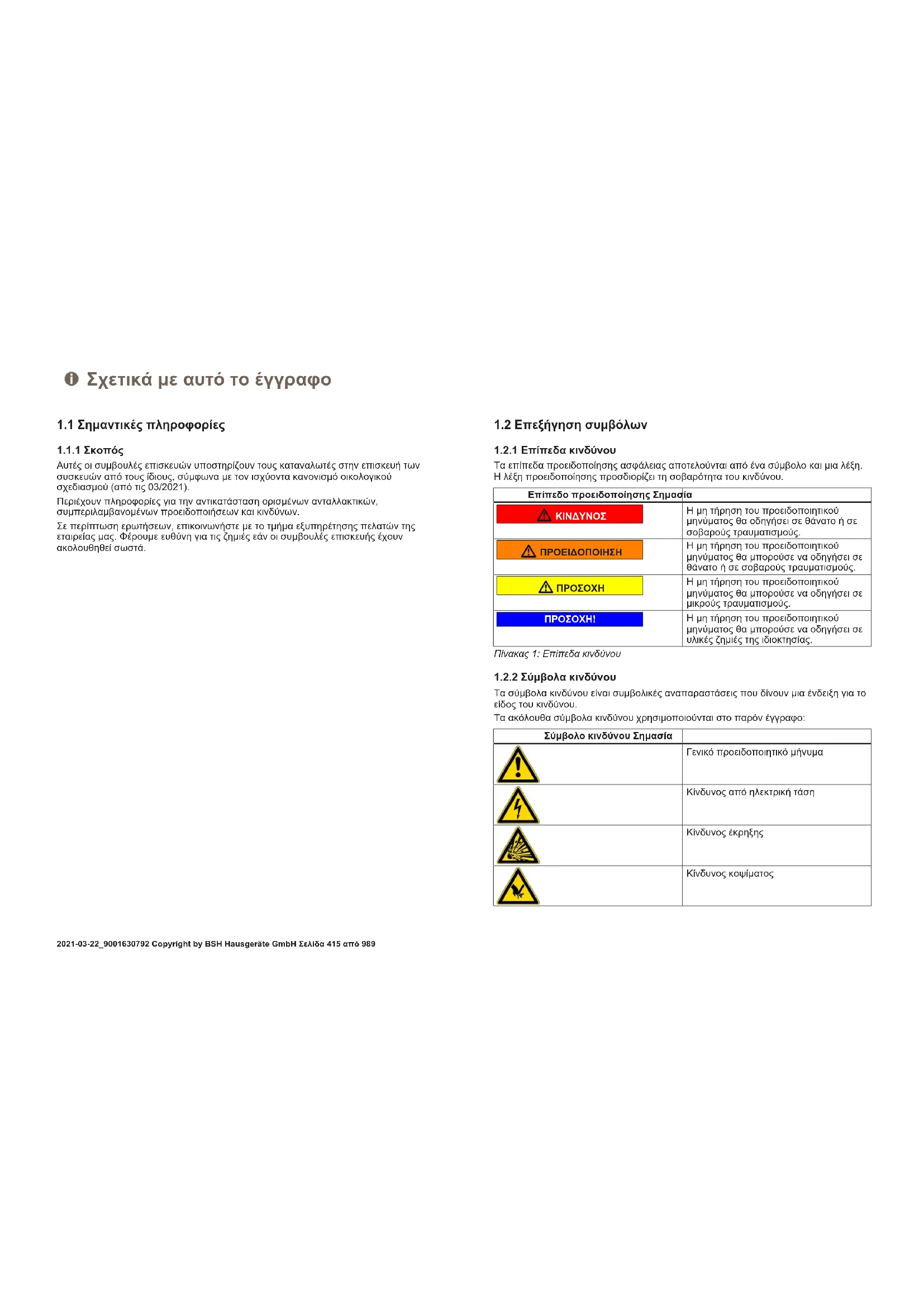

Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτό το έγγραφο προορίζεται να υποστηρίξει τη διαχείριση των συσκευών από τους ιδιοκτήτες, σύμφωνα με τους ισχύοντες κανόνες οικολογικού σχεδιασμού (από 03/2021). Παρέχει πληροφορίες για την αντικατάσταση ορισμένων εξαρτημάτων, συμπεριλαμβανομένων των πληροφοριών για την επισκευή. Για περαιτέρω ερωτήσεις, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές που ενδέχεται να προκύψουν από ακατάλληλη αντικατάσταση εξαρτημάτων.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφαλείας αποτελούνται από ένα σύμβολο και μια λέξη. Η ένδειξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Eπιτέδο έροειδοποηης Σημαίασια
KINΔYNOΩ	H μη τήρησου του προειδοποιπικόν μηνμαος Τα σθυγήσε σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΕΙΟΝΟΙΗΞH	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε θέναιτοῦ σε οβαβαρούς τραμαπιαμός.
ΠΡΟΣOXH	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε μικρούς τραμαπιαμός.
ΠΡΟΣOXHΙ	H μη τήρησου του προειδοποιπικόν μηνμαος Τα μιτρούσεν ασοθηγήσει σε έλεkes ζημίες της ἀδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που υποδηλώνουν το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται σε αυτό το έγγραφο:

Σύβολo κινδύνου Σημαία
!	Γενικό προεῖδοταιθικό μήνυμα
4	Κινδύνος από ηλεκτρίκη τάση
	Κινδύνος εκρηξης
	Κινδύνος κοψίματος

ΣΧΕΤΙΚΑ ΜΕ ΑΥΤΟ ΤΟ ΕΓΓΡΑΦΟ

Σύμβολο κινδύνου Σημασία
	Κινδύνος αὐνθλιρής
	Κινδύνος ατό ταυτές εἰπιράνεις
	Κινδύνος ατό ιαχρό μαγνητικό πεδίο
	Κινδύνος ατό μη συίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη μορφή.

ΚΙΝΑΔΥΝΟΕ

Ειδοποίηση και την κίνηση!

Πιθανές συνέπειες από την άγνοια του κινδύνου/την πρόθεση.

Μέτρα και απαγορεύσεις για την πρόληψη κινδύνου.

Το παρακάτω παράδειγμα δείχνει μαθηματική διατύπωση του κινδύνου κατά την εκτέλεση λογικών λειτουργιών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

ΚΙΝΔΥΝΟΣ

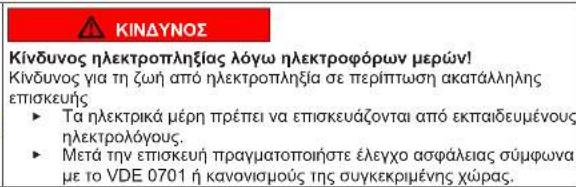

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέστε τις συσκευές από την πηγή ηλεκτρικού ρεύματος

Τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
1	Tautotoinon μiaς εἰδικής συμβουλής (κειένου ἡ/και γραφικών)
1	Tautotoinon μiaς εἰδικής συμβουλής (μόνο κειένου)
1	Tautotoinon συνέαμου ἡκταβευτικόβιντεο
2	Tautotoinon attapaiπητων εργαλείων
3	Tautotoinon attapaiπητων προῦτθέσεων
if	Tautotoinon μiaς συνθήκης (αν ..., κατότιν...)
-	Tautotoinon αποτέλεματος
[Evapξη]Tautotoinon εύς πλήκτρου ἡκυμτίου
[00123456]Tautotoinon εύς κωδικό	ανταλλακτικό
Kataσταση Tautotoinon εμφανίσεμου κειενου/ παραθύρου (σην έθόνη τής συμκεύης)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Τα ορατά ή τα ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! Αποσυνδέστε τη συσκευή από την τροφοδοσία για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη της εγκατάστασης. Μετά την εγκατάσταση, πραγματοποιήστε έλεγχο ασφαλείας σύμφωνα με το VDE 0701 ή τους κανόνες της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνος συνέχισης κατά την εγκατάσταση, συντήρηση, αντιμετώπιση προβλημάτων και το έργο από βάρη και κινούμενα μέρη

Φοράτε προστατευτικά υποδήματα. Ασφαλίστε τα βαριά μέρη από μόνα τους. Μην προσεγγίζετε μέρη του μηχανήματος στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια της λειτουργίας της συσκευής

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

Μην αγγίζετε τους συνδετήρες ή τους αγωγούς των ηλεκτρικών μερών.

Εργαλεία και βοηθήματα

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 418 από 989

Övokaşa ΕλΠΤΟβερες ΕΙΚόνες
Καταβίδι Torx T20 με τρύτα [00340764]	100 mm, για βίδες με κοπίλα
Καταβίδι Torx T15	Mηκος 80 mm
Πλακέ καταβίδι Ελεπίδα 10 mm x 1,6 mm x 200 mm	Φ
Μυτολιμήδα [00340871]	Mηκος: 200 mm, Ειο

Εγκατάσταση

4.1 Αφαίρεση καπακιού εργασίας

Ρύθμιση:

Σημείωση: Η αφαίρεση είναι απαραίτητη για την προστασία. Η πρόβλεψη δεν είναι ελεύθερη.

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε το βιδωτό πώμα (1) (προαιρετικό). 2. Πιέστε και τους δύο οδηγούς συγκράτησης κάτω από το καπάκι εργασίας προς τα έξω (2).

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας προς τα πάνω (3). 4. Σπρώξτε το καπάκι εργασίας μακριά προς τα πίσω (4). 5. Αφαιρέστε το καπάκι εργασίας.

4.1.2 Τοποθέτηση καπακιού εργασίας

1. Αφαιρέστε το πίσω μέρος του καπακιού εργασίας στους οδηγούς και τα κάτω συγκράτησης (1).

2. Πιέστε το καπάκι εργασίας προς τα εμπρός (2). 3. Πιέστε το μπροστινό μέρος από το καπάκι εργασίας προς τα κάτω μέχρι και οι δύο οδηγοί συγκράτησης να κουμπώσουν στη θέση τους και να ακουστεί ένας χαρακτηριστικός ήχος (3). 4. Βιδώστε ξανά τις δύο βίδες (4) (προαιρετικό).

ΕΜΠΛΟΚΗ

4.2 Τοποθέτηση μοχλού καλάθου

Ρύθμιση:

Το σχετικό καλώδιο έχει αφαιρεθεί από την εμπλοκή.

4.2.1 Τοποθέτηση μοχλού θήκης ταμπλέτας για το σύνδεσμο 86 cm Ειδικά βοηθητικά μέσα:

Συρόμενη θήκη ταμπλέτας [00614935] Καπάκι [00618565]

1. Εισαγάγετε την ουρανική στήλη στη βάση του καπακιού.
2. Κεντράρετε και κουμπώστε την ουρανική στήλη στη θέση της.

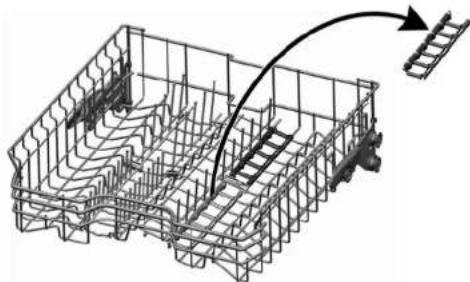

4.2.2 Τοποθέτηση και στήριξη της βάσης στήριξης:

Συρόμενη θήκη ταμπλέτας [00614935] Καμαρωτή βάση [00618565]

Ολισθαίνετε τη βάση στήριξης προς τα κάτω μέχρι να ασφαλίσει στη θέση της. Εάν τοποθετηθεί λανθασμένα, μπορεί να προκληθεί ζημιά. Ακολουθήστε προσεκτικά τις οδηγίες.

1. Αφαιρέστε το πλαστικό ένθετο.

1. Κουμπώστε τη βάση στήριξης στη θέση της.

ΕΠΙΣΚΕΥΗ

4.3.1 Αφαίρεση του συρταριού

1. Κρατήστε τα πλευρά της βάσης προς τα μέσα.

2. Αφαιρέστε τη βάση προς τα επάνω.

1. Πιέστε τα πλαϊνά ένθετα προς τα έξω και τραβήξτε τα προς τα επάνω έξω από το πλαίσιο.

ΕΠΙΣΚΕΥΗ

1. Κάντε προσεκτικά τις γλωττίδες οδηγούς προς τα έξω.

1. Τραβήξτε τα πίσω άγκιστρα έξω από τις γλωττίδες.
2. Πιέστε το μεταλλικό μέρος προς τα κάτω για να το αφαιρέσετε.

1. Σπρώξτε το μεταλλικό πλαίσιο έξω από τον σωλήνα.

4.3.2 Τοποθέτηση του varioDrawer

Εγκαταστήστε την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση των βραχιόνων ψεκασμού

4.4.1 Αφαίρεση βραχιόνων ψεκασμού

1. Εβιώστε τον επάνω βραχίονα ψεκασμού (1) και τραβήξτε προς τα κάτω για να τον αφαιρέσετε (2).

1. Τραβήξτε προς τα κάτω τον κάτω βραχίονα ψεκασμού για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχιόνων ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα ψεκασμού. Ο βραχίονας ψεκασμού κουμπώνει στη θέση του.
2. Τοποθετήστε τον επάνω βραχίονα ψεκασμού και βιδώστε τον καλά στη θέση του.

Επισκευή

4.5 Αντικατάσταση φίλτρου

4.5.1 Αντικατάσταση φίλτρου

1. Πιέστε το κέντρο φίλτρου αριστερόστροφα (1) και αφαιρέστε το σύστημα φίλτρου (2).

Ελέγξτε ότι δεν περιέχουν ξένα αντικείμενα στο φίλτρο.

1. Τραβήξτε προς τα κάτω το φίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Συμπληρώστε το σύστημα φίλτρου. Βεβαιωθείτε ότι το άγκιστρο ασφάλισης στο κέντρο φίλτρου κουμπώνει στη θέση του.
2. Εισαγάγετε το σύστημα φίλτρου στη βάση και στερεώστε το κέντρο φίλτρου δεξιόστροφα. Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

ΕΜΠΛΟΚΗ

4.6 Τοποθέτηση κεφαλής γέκαου λαμαρίνας υψηλής πίεσης

1. Αφαιρέστε το επικάλυμμα. 2. Εισαγάγετε την κεφαλή γέκαου λαμαρίνας υψηλής πίεσης στο στόμιο (1) και στρέψτε δεξιά (2).

Η κεφαλή γέκαου λαμαρίνας κουμπώνει στη θέση της.

ΕΜΠΛΟΚΗ

4.7 Αντικατάσταση καλωδίου ρεύματος

Ρουμπάν:

Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις οικείες είναι ελεύθερη.

4.7.1 Αποσύνδεση καλωδίου με εργαλεία

Μετακινήστε το προστατευτικό κάλυμμα προς τα επάνω και κλείστε και τραβήξτε το έξω από το ρεύμα.

4.7.2 Σύνδεση και αποσύνδεση ρεύματος

ΠΡΟΣΟΧΗ!

Υπερθερμανού κυρίας Σύνδεσης!

Κίνδυνος πυρκαγιάς

Εισαγάγετε το καλώδιο ρεύματος μέχρι να κουμπώσει.

Εισαγάγετε το φις του καλωδίου ρεύματος στην πρίζα μέχρι να ακουστεί ο χαρακτηριστικός ήχος που δηλώνει τη σύνδεση.

ΕΜΠΛΟΚΗ

4.8 Αντικατάσταση καλύμματος ατόρμιαντικού

Μπορείτε να χρησιμοποιήσετε ένα μικρό κατσαβίδι για να το ανασηκώσετε.

Ρούτερ:

Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η παροχή έχει κλείσει. Το κάλυμμα ατόρμιαντικού ανοίξε.

4.8.1 Αφαίρεση καλύμματος ατόρμιαντικό

1. Στρέψτε το κάλυμμα ατμορραντικού 5 mm. 2. Ανοίξτε το κάλυμμα ατμορραντικού στην κάτω πλευρά έξω από τις ράγες οδηγούς και αφαιρέστε το κάλυμμα ατμορραντικού στην επάνω πλευρά έξω από τις ράγες οδηγούς. 3. Αφαιρέστε το ελατήριο.

4.8.2 Εισαγωγή ελατηρίου

1. Εισαγάγετε το άκρο κρό του ελατηρίου στην οπή σύνδεσης της συσκευής διανομέα (1).

1. Εισαγάγετε το κοντό άκρο του ελατηρίου στην οπή σύνδεσης του καλύμματος ατμορραντικού (2).
2. Πιέστε το κάλυμμα στη συσκευή διανομέα (3).

4.8.3 Τοποθέτηση καλύμματος ατμορραντικού

1. Εισαγάγετε το κάλυμμα ατμορραντικού 5 mm πρώτα στην εντελώς ανοιχτή θέση στις ράγες οδηγούς στην μία πλευρά. Ακολούθως, πιέστε την άλλη πλευρά στις ράγες οδηγούς.
2. Ελέγξτε τη λειτουργία του καλύμματος ατμορραντικού.

ΕΜΠΛΟΚΗ

4.9 Αντικατάσταση καλύμματος αντιδιαβρωτικού

Ρουμπινέτο:

Το καλάθι αφαιρέθηκε και τα φίλτρα αφαιρέθηκαν.→425

4.9.1 Αφαίρεση καλύμματος αντιδιαβρωτικού

1. Αδειάστε τυχόν νερό που υπάρχει

Χρησιμοποιήστε σφήνα, εάν είναι απαραίτητο.

2. Ανοίξτε το κάλυμμα της αντλίας με ένα κουτάλι και πιέστε προς τα έξω το στοιχείο.

1. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και φαρδύτερο.

4.9.2 Τοποθέτηση καλύμματος αντλίας αέρος

Εισάγετε το κάλυμμα αντλίας (1) και πιέστε προς τα κάτω (2).

Το κάλυμμα αντλίας κουμπώνει στη θέση του.

ΕΜΠΛΟΚΗ

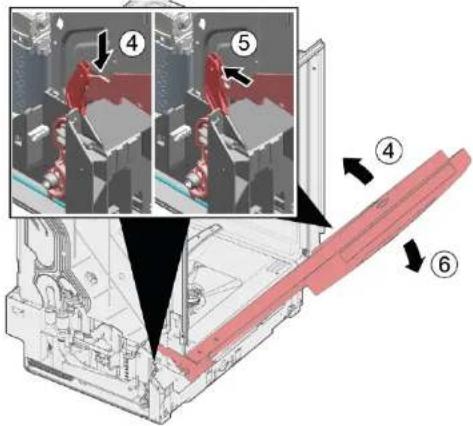

4.10 Αφαίρεση πλευρικών

Ρουτέγκη:

Η ουκή είναι ασφαλισμένη από προχνοπροοσία. Η ουκή είναι ασφαλισμένη από την προχνή βέρα. Η πρόσβαση στις ουκείες είναι ελεύθερη. Ελεύθερες ουκείες: Εξασφαλίζεται το κατάκι εργαλίας-419

4.10.1 Αφαίρεση πλευρικών ταβελών

1. Αφαιρέστε τα βέλη από το πλευρικό ταβέλα (1).

Εικ.1: Απλώς εντός τοιχομένο

1. Πιέστε το πλευρικό ταβέλα προς τα έξω και πιέστε την επιφάνεια (2).
2. Κατεβάστε το πλευρικό ταβέλα και πιέστε το έξω από τη βάση (3).

ΕΜΠΛΟΚΗ

4.10.2 Τοποθέτηση πλευρικού πάνελ

1. Εισαγάγετε το πλευρικό πάνελ στη βάση (1).

Εικ. 2: Ρύθμιση εντοιχισμού

1. Σπρώξτε το πλευρικό πάνελ στην οικεία θέση (2). 3. Ασφαλίστε το πλευρικό πάνελ βιδώνοντάς το (3).

ΕΜΠΛΟΚΗ

4.11 Αντικατάσταση εσωτερικής πόρτας

Ρουτίνες:

Η οικιακή συσκευή πρέπει να αποσυνδεθεί από την παροχή ρεύματος πριν από την αντικατάσταση.

4.11.1 Αφαίρεση εσωτερικής πόρτας

Απαιτείται αφαίρεση των βιδών του ψυγείου για τα παρακάτω βήματα.

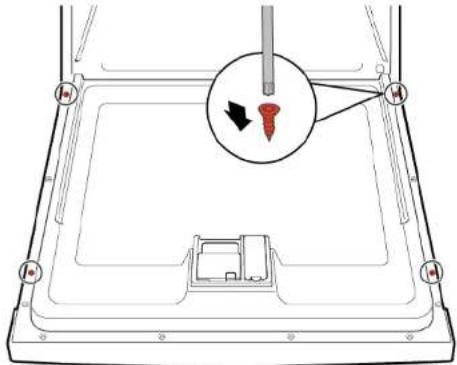

1. Ανοίξτε την πόρτα. 2. Αφαιρέστε τις περιμετρικές βίδες

3.

Αφαιρέστε την πόρτα, κρατώντας την από την ίδια πλευρά.

Αφαιρέστε δύο βίδες.

ΕΜΠΛΟΚΗ

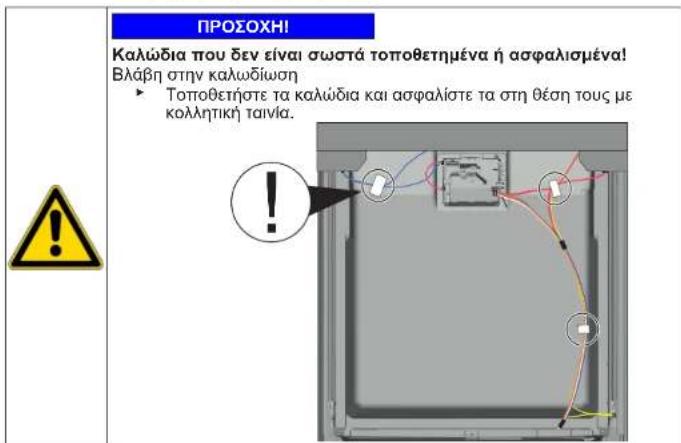

4.11.2 Τοποθέτηση της εσωτερικής πόρτας

Προειδοποίηση:

Το πλαίσιο τοποθετήθηκε και στερεώθηκε μέσα στην εσωτερική πόρτα. Οι ενδείξεις δείχνουν την εσωτερική πόρτα

1. Κρατήστε την εσωτερική πόρτα χωρίς να την ασφαλίσετε.

2. Σπρώξτε την εσωτερική πόρτα προς τα επάνω, και κρατήστε αυτό το θειρίστρο (1).

1. Πιάστε την εσωτερική πόρτα προς την εξωτερική πόρτα και φαρβάσε (2).

4.

Ασφαλίστε την πόρτα, κρατώντας την από τη μία πλευρά.

ΕΜΠΛΟΚΗ

Ανοίξτε την πόρτα και αφαιρέστε τις δύο βίδες (ειδικές βίδες 4 x 11 mm).

5. Αφαιρέστε την εσωτερική πόρτα από τις βίδες (ειδικές βίδες 4 x 11 mm).

4.13 Στερέωση ελατηρίων πόρτας

1. Αφαιρέστε το κάλυμμα και το φουγάρο.

2.1. Ανοίξτε ελαφρώς την πόρτα (1).

1. Ελευθερώστε την εγκοπή της βάσης (2).
2. Κλείστε απαλά την πόρτα (3).

Το σύστημα κλεισίματος προστατεύεται αυτόματα στον έντονο τρόπο.

ΕΜΠΟΔΙΟ

3.1. Κλείστε απαλά την πόρτα (4)

1. Μετακινήστε την εγκοπή προς τα πάνω και απασφαλίστε για να ανοίξετε (5). 3. Ανοίξτε την πόρτα (6).

1. Επαναλάβετε τη διαδικασία και στην άλλη πλευρά της συσκευής.

ΕΜΠΟΔΙΟ

4.14 Αντικατάσταση πόρτας

Τα πόδια είναι όμοια και μπορούν να αντιμετατεθούν.

Ρουστίκ:

Η συσκευή μπορεί να συνδεθεί μόνο με την προστασία βαλβίδας. Η συσκευή μπορεί να συνδεθεί μόνο με την προστασία νερού. Η εξωτερική πόρτα έχει αερισμό. Η εξωτερική πόρτα δεν έχει αερισμό (πλήρως σφραγισμένο).

4.14.1 Αφαίρεση πόδας

1.

Αφαιρέστε τη βάση.

Εάν η βάση δεν είναι σταθερή και αφαιρεθεί, οι δύο βραχίονες μπορεί να χαλαρώσουν. Εάν υπάρχει κίνδυνος ο ένας βραχίονας να χαλαρώσει, η βάση μπορεί να αλλάξει, καθώς οι βραχίονες είναι ίδιοι.

Σηκώστε το καπάκι προς τα πάνω και προς τα εμπρός για να ανακουφίσετε το στοπ από την πίεση.

2. Φτιάξτε τους οδηγούς (1) με ένα κατσαβίδι και απελευθερώστε τη σύγκρατηση, στρέφοντάς τους προς τα μέσα.

Η πλακέτα υποδοχής βάσης βιδώνεται στην κάτω περιοχή μπροστά.

Ρουτίδες:

Η συσκευή είναι ασφαλισμένη από την προστασία υπερφόρτωσης. Η συσκευή είναι ασφαλισμένη από την προστασία νερού. Εξαιρείται η πρόσβαση του νερού (προαιρετικό). Η εξωτερική πόρτα έχει παραβιαστεί. Η εξωτερική πόρτα έχει παραβιαστεί (πλήρως εντοιχισμένο/εντοιχισμένο). Εξαιρείται η πίεση (προαιρετικό). →438

4.15.1 Αφαίρεση πλακέτας υποδοχής βάσης

1. Αφαιρέστε δύο βίδες (1).

2. Αποσυνδέστε τα στοιχεία (2).

1. Πιέστε την παλιά υποδοχή βάσης προς τα εμπρός (1).

4.

Ανάλογα με την πίεση αέρα, το ρυθμιστικό για το EmotionLight είναι ακόμα απαραίτητο στη βάση.

Εκκενώστε το ρυθμιστικό στο δοχείο απαραίτητο και τραβήξτε το προς τα έξω (προαιρετικό) (2).

4.15.2 Τοποθέτηση πλακέτας υποδοχής βάσης

Εγκαταστήστε την πλακέτα υποδοχής βάσης με την αντίθετη σειρά.

ΕΠΙΣΚΕΥΗ

4.16 Αφαίρεση αγωγού υπερχείλισης

Ο αγωγός υπερχείλισης βρίσκεται στην μπροστινή κάτω περιοχή της οικίας.

Προϋποθέσεις:

Η σωλήνωση συνδέεται με το ρεύμα προστασίας. Η σωλήνωση συνδέεται με το ρεύμα προστασίας. Εξαρτάται από το μοντέλο (προαιρετικό). Η εξωτερική τρύπα έχει περιεχόμενο. Εξαφανίζεται η τρύπα (προαιρετικό)→438 Εξαφανίζεται η πίσω υποδοχή βάσης→439

4.16.1 Αφαίρεση καλωδίου υπερχείλισης

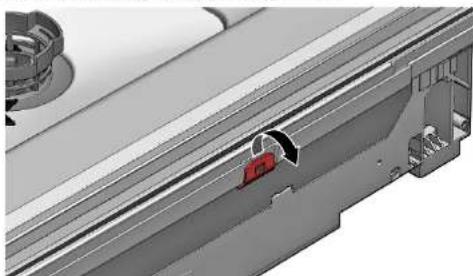

Ένα δοχείο νερού

Όταν ο δίσκος αποστράγγισης γεμίσει, πρέπει να κρεμάσει το δοχείο νερού. Σημειώστε το νερό ή αφαιρέστε το από την βάση με βάση αναφοράς.

1.Ανασηκώστε έξω από τον μηχανισμό συγκράτησης επάνω (1,2).

2.Αφαιρέστε το στοιχείο συγκράτησης επάνω.

ΕΜΙΣΚΕΥΣΗ

3.1.Εισαγάγετε κάτω από το κάτω μέρος του φίλτρου (1). 2.Αφαιρέστε το κάτω μέρος του φίλτρου (2).

4.Ανασηκώστε και αφαιρέστε τον αγωγό υπερχείλισης

4.16.2 Τοποθέτηση αγωγού υπερχείλισης

Σημείωση: Ακολουθήστε τις οδηγίες εγκατάστασης στον αγωγό υπερχείλισης!

Εισαγάγετε τον αγωγό υπερχείλισης στο κάτω μέρος προς το σημείο της βάσης.

Κουμπώστε τον αγωγό υπερχείλισης οριζόντια στο κάτω μέρος του νέου περιβλήματος.

1. Τοποθετήστε τον αγωγό υπερχείλισης (1).
2. Μετακινήστε τον αγωγό υπερχείλισης στο στέγαστρο (2).
3. Εισαγάγετε τον αγωγό υπερχείλισης στον οδηγό του στεγάστρου (3).
4. Εισαγάγετε τον αγωγό υπερχείλισης με ακρίβεια (4).
5. Κουμπώστε τον αγωγό υπερχείλισης (5).

ΕΜΠΟΡΕΥΜΑ

1. Ελέγξτε την εγκατάσταση αριστερά και δεξιά. 3. Ελέγξτε τη στάθμη έκρηξης.

1. Κουμπώστε στο ειδικό κλιπ και στην αριστερή και δεξιά πλευρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα 442 από 989

ΕΜΠΟΡΕΥΜΑ

4.17 Αντικατάσταση εσωτερικής τσιμούχας

Ρουμπεάν:

Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1. Αφαιρέστε τις βίδες (1). 2. Αφαιρέστε την εσωτερική πόρτα προς τα έξω (2).

6. Αφαιρέστε τον μεντεσέ με τις βίδες. 7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ. 8. Αφαιρέστε την εσωτερική πόρτα με βίδες.

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανωτικό προς τα μέσα.
2. Μετακινήστε την εσωτερική πόρτα προς τα κάτω από το στεγανωτικό πόρτας.
3. Κλείστε την εσωτερική πόρτα.
4. Κινήστε το στεγανωτικό προς τα επάνω. Τα πλευρικά μέρη δείχνουν προς τα επάνω.
5. Μετακινήστε τον μεντεσέ προς τα επάνω.

ΕΜΠΛΟΚΗ

4.18 Αντικατάσταση μεντεσέ πόρτας

Ρύθμιση:

Η οικεία είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στις οικείες είναι ελεύθερη. Το πλευρικό πάνελ έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα εξαρτήματα έχουν αφαιρεθεί.436 Η μονάδα έχει αφαιρεθεί.→438 Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439 Το κανάλι υπερχείλισης έχει αφαιρεθεί.440

4.18.1 Αφαίρεση μεντεσέ πόρτας

1. Ατσακπαριάστε το αγκίστρο συγκρατώντας το με ένα κατασβέστη (1).
2. Τραβήξτε την οβίδα προς τα έξω (2).

1. ΑΤΕΑΕΥ ΕΕΡΩΤΕ Μ ΟΥΝΔΕΟΝ ΓΕΙΩΝΣ ΟΤΟΝ ΜΕΝΕΟΙΕ ΝΠΟΤΑΣ.

4.18.2 Τοποθέτηση εντός θύρας

ΕΜΙΟΚΕΥΝ

1. Τοποθετήστε τον δίσκο στη θύρα (1).
2. Μετακινήστε το έντοτο προς τα κάτω (2) έως ότου ασφαλίσει στη θέση του.

2.

Η ανάπτυξη υδραυλικών συστημάτων μπορεί να υποβληθεί σε ηλεκτρικό δυναμικό από την πρώτη.

Δημιουργήστε σύνδεση γείωσης.

Σωστά τοποθετημένο Στέγανο υποδοχής πόρτας:

4.21 Αφαίρεση EmotionLight

Το EmotionLight είναι τοποθετημένο στην μπροστινή περιοχή του θαλάμου κατάλυσης.

Προϋποθέσεις:

Η συσκευή συνδέεται από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πρόσβαση στους αισθητήρες είναι ελεύθερη. Εξασφαλίζεται το κατάλληλο έργο (προαιρετικό). Το δεξί πλευρικό πάνελ έχει αφαιρεθεί (προαιρετικό).→430

4.21.1 Αφαίρεση EmotionLight

1. Αποσυνδέστε το αγκίστρο συγκράτησης (1).

2. Αφαιρέστε το στήριγμα προς τα πάνω (2). 3. Αποσυνδέστε το καλώδιο από τον σύνδεσμο (κάτω δεξιά μπροστά στην οθόνη).

4. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα ισχύος.

1. Αφαιρέστε το EmotionLight από τη συσκευή.

4.21.2 Τοποθέτηση EmotionLight

1. Εισάγετε το στήριγμα στο πλαίσιο δοχείου έκπλυσης (1).

2. Συνδέστε το αγκίστρο συγκράτησης (2).

3.

ΠΡΟΣΟΧΗ

Ακατάλληλο Εγκατάσταση!

Μην αφαιρείτε το κάλυμμα από την περιοχή του εντός έδρας νοητάς.

Τοποθετήστε το κάλυμμα στην περιοχή του μπροστινού τμήματος (ανάλογα με το πώς κλείνεται το εξάρτημα εκεί) ώστε να μην μπορεί να αυτό βάλει σε κίνηση.

Τοποθετήστε το κάλυμμα δεξιά κάτω.

ΕΠΙΣΚΕΥΗ

Εικ.3: Ένα κάλυμμα

1. Εισαγάγετε το ρύγχος.

ΕΠΙΣΚΕΥΗ

4.22 Αντικατάσταση TimeLight

Αντικαταστήστε το TimeLight μόνο με ολοκληρωμένη έρευνα. Η μονάδα TimeLight είναι στερεωμένη στο πίσω μέρος της συσκευής με βίδες.

Ρυθμίσεις:

Η συσκευή είναι αποσυνδεδεμένη από την παροχή ρεύματος. Η συσκευή είναι αποσυνδεδεμένη από την παροχή νερού. Η πόρτα έχει αφαιρεθεί. -438 Έχει αφαιρεθεί και η κάτω βάση. -439

4.22.1 Αφαίρεση TimeLight

1. Καλύψτε τα στοιχεία συγκράτησης (1) ελαφρώς προς τα έξω.

1. Τραβήξτε τη μονάδα TimeLight προς τα επάνω έξω από τον σφιγκτήρα (2).

4.22.2 Τοποθέτηση TimeLight

1. Καλύψτε τα στοιχεία συγκράτησης (1) ένα προς τα μέσα.

1. Πιέστε τη μονάδα TimeLight προς τον σφιγκτήρα (2). 3. Συνδέστε την ηλεκτρική μονάδα.

ΕΜΙΟΚΕΥΝ

4.23 Αντικατάσταση Gap Illumination

Ρουτίνα:

Η οθόνη είναι αποσυνδεδεμένη από την προμήθεια ρεύματος. Η οθόνη είναι αποσυνδεδεμένη από την προμήθεια νερού. Η εξωτερική επιφάνεια είναι απομακρυσμένη. Το πανελάκι έχει αφαιρεθεί.

4.23.1 Αφαίρεση Gap Illumination

1. Αποσυνδέστε τη συγκράτηση (1). 2. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα λειτουργίας (2).

2.1. Αποσυνδέστε το πίσω άγκιστρο συγκράτησης (1). 2. Αφαιρέστε τα οπτικά καλώδια (2).

ΕΜΙΟΚΕΥΝ

3.1. Αποσυνδέστε το άγκιστρο συγκράτησης (1).

1. Ανοίξτε το PCB με το τρίγωμα και αφαιρέστε το από το πλαίσιο μονάδας λειτουργίας (2).

4.23.2 Τοποθέτηση για φωτισμό

1. Εισαγάγετε το στήριγμα PCB στο πλαίσιο μονάδας λειτουργίας

1. Σφίξε με έναν όχο "κλικ".

1. ΤΟΤΟΒΕΤΝΙΟΤΙ CIG ΟΤΤΙΚΕC IVΕΓ ΦΟΗΤΙΟΥ ΚΑΙ ΟΠΙΕ ΤΕ ΧΡΙΒΑ ΑΟΚΟΕΤΕ ΕΒΑΥΧΟ ΚΑΙΚ).

1. Συνδέστε το καλώδιο στη μονάδα λειτουργίας
