SMV6ZBX01D - Geschirrspüler BOSCH - Kostenlose Bedienungsanleitung

Marke	Bosch
Modell	SMV6ZBX01D
Produkttyp	Einbaugeschirrspüler
Höhe	86 cm (Modelle 86 cm) / 81 cm je nach Version
Breite	60 cm (Standard)
Tiefe	55 cm (ca.)
Gewicht	Ca. 45 kg
Stromversorgung	220-240 V, 10 A, 50-60 Hz
Gesamtleistung	2100 W (Schätzung)
Hauptfunktionen	Vario-Schublade, EmotionLight, TimeLight, GAP-Beleuchtung, Filtersystem, oberer und unterer Sprüharm, Vario-Einschub, Tassenablage, Dampfgareinsatz
Programme	Mehrere Spülprogramme (nicht im Detail aufgeführt)
Sicherheit	Automatische Abschaltung, Kindersicherung, Aquastop-System, Überlaufschutz
Pflege und Reinigung	Waschbare Filter, abnehmbare Sprüharme, austauschbare Türdichtung
Ersatzteile und Reparierbarkeit	Verfügbare Teile: Arbeitsplatte, Korb, Vario-Einschub, Sprüharm, Filter, Netzkabel, Deckel des Reinigungsmittelfachs, Pumpe, Seitenwand, Tür, Bedienblende, Federn, Sockel, Überlaufrohr, Innentür, Scharnier, Dichtungen, EmotionLight, TimeLight, GAP-Beleuchtung
Reparierbarkeit	Hohe Reparierbarkeit dank detaillierter Anleitungen zum Austausch vieler Teile
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar (FR, EN, DE usw.) - 989 Seiten

Häufig gestellte Fragen - SMV6ZBX01D BOSCH

Wie demontiere ich die Arbeitsplatte des Geschirrspülers Bosch SMV6ZBX01D?

Trennen Sie das Gerät vom Stromnetz und bauen Sie es aus. Entfernen Sie die hinteren Schrauben (optional), drücken Sie die Verriegelungshebel nach oben, heben Sie die Arbeitsplatte nach vorne an und schieben Sie sie dann nach hinten, um sie zu entfernen.

Wie ersetze ich den oberen Sprüharm?

Schrauben Sie den oberen Sprüharm ab (1) und ziehen Sie ihn nach unten, um ihn zu entfernen (2). Zum Montieren setzen Sie ihn ein und schrauben Sie ihn fest.

Wie reinige ich die Filter?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn, entfernen Sie das Filtersystem. Zerlegen Sie den Mikrofilter, indem Sie ihn nach unten drücken. Reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder zusammen, indem Sie die Pfeile ausrichten.

Was tun bei Stromausfall oder Leckage?

Überprüfen Sie zuerst, ob das Gerät richtig angeschlossen ist. Bei einem Leck schließen Sie die Wasserzufuhr und trennen Sie das Gerät vom Stromnetz. Konsultieren Sie die Anleitung, um das Leck zu lokalisieren (Überlaufrohr, Dichtungen).

Wie wechsle ich die Fronttür?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Schrauben der Tür, fixieren Sie sie und entfernen Sie die restlichen Schrauben. Zum Montieren positionieren Sie die Fronttür und befestigen Sie sie mit den mitgelieferten Schrauben (4x11 mm).

Wie erreiche ich die Vario-Schublade zum Ausbau?

Biegen Sie die Griffnasen nach innen, nehmen Sie den Griff nach oben ab. Drücken Sie die seitlichen Kunststoffeinsätze nach außen und entfernen Sie sie. Entfernen Sie dann die Klappstangen und den Metallrahmen.

Der Geschirrspüler zeigt einen Fehlercode an, was tun?

Konsultieren Sie die Codetabelle in der vollständigen Anleitung. Häufige Codes können auf ein Problem mit dem Filter, dem Sprüharm oder der Wasserzufuhr hinweisen. Starten Sie das Gerät nach Überprüfung dieser Elemente neu.

Wie ersetze ich das EmotionLight?

Trennen Sie das Gerät vom Stromnetz. Demontieren Sie die Arbeitsplatte und gegebenenfalls die rechte Seitenwand. Lösen Sie die Rastnase, entfernen Sie die Fassung nach oben und trennen Sie die Verbindungen. Montieren Sie die neue Fassung und rasten Sie die Nase ein.

Welche Höhe wird für die Installation empfohlen?

Der Geschirrspüler ist für eine Höhe von 86 cm (Modelle 86 cm) oder 81 cm ausgelegt. Stellen Sie sicher, dass die Arbeitsplatte für den Einbau demontiert ist.

Wie pflege ich die Türdichtung?

Reinigen Sie die Dichtung regelmäßig mit einem feuchten Tuch. Wenn die Dichtung beschädigt ist, ersetzen Sie sie: Entfernen Sie die Befestigungsklammern, lösen Sie die alte Dichtung und installieren Sie die neue unter Beachtung der Länge (1750 mm für 81 cm, 1850 mm für 86 cm).

BEDIENUNGSANLEITUNG SMV6ZBX01D BOSCH

Reparatur

4.10 Austausch der Tür

Ausbau:

Entfernen Sie die Tür. Entfernen Sie die Tür von der Scharnierseite. Die Tür muss frei zugänglich sein. Eigenständige Reparaturversuche sind nicht erlaubt. → 8

4.10.1 Ausbau der Tür

1. Entfernen Sie die Schrauben von der Tür (1).

Abb. 1: Türansicht

1. Neigen Sie die Tür nach vorne (2). 3. Senken Sie die Tür langsam ab, bis sie auf der Basis aufliegt (3).

Reparatur

Reparatur

4.14 Austausch der unteren Tür

Reparatur

4.17 Austausch der Innentür

Entfernen:

Die Tür schließt das Schließen aus. Die Tür schließt die Wasserversorgung aus.

4.17.1 Entfernen der Innentür

1. Entfernen Sie die Schrauben (1). 2. Entfernen Sie die Innentür (2).

6. Befestigen Sie die Platte der Tür mit Schrauben. 7. Setzen Sie die Innentür auf die Platte. 8. Befestigen Sie die Innentür mit Schrauben.

4.17.2 Montage der Innentür

1. Öffnen Sie die Verriegelung der Tür nach unten. 2. Setzen Sie die Innentür hinter die Tür.
2. Schließen Sie die Innentür. 4. Drehen Sie die Verriegelung der Tür nach oben. Die Teile zeigen nach oben.
3. Bringen Sie die Platte der Tür nach oben.

Reparatur

4.18 Austausch der Türplatte

Entfernen:

Die Tür schließt das Schließen aus. Die Tür schließt die Wasserversorgung aus. Stellen Sie sicher, dass der Zugang frei ist. Die Türplatte ist geschweißt. →19 Die Außentür ist geschweißt. Die Innentür ist geschweißt. Die Kontrollplatte ist geschweißt. →23 Die Griffe der Tür sind in Ordnung. →24 Die obere Platte ist geschweißt. →26 Die Dichtung des Schalters ist geschweißt. →27 Der Kanal ist geschweißt. →28

4.18.1 Entfernen der Türplatte

1. Lösen Sie die Befestigungsschraube mit einem Schraubendreher (1).

2. Drehen Sie die Spannvorrichtung nach vorne (2).

2. Lösen Sie die Spannvorrichtung.

4.18.2 Montage der Spannvorrichtung am Tor

Reparatur

1. Setzen Sie die Spannvorrichtung auf die Welle (1).
2. Drücken Sie die Spannvorrichtung nach unten (2), bis sie an der Welle anliegt.

2.

Die Spannvorrichtung kann zu übermäßiger Spannung führen.

Installieren Sie die Spannvorrichtung.

Reparatur

4.19 Signal der Entriegelung (Notentriegelung) des Tors

N3nCKBaHe:

YpeBte n3KNIOueHOT 3aXpaHBAHeTo. YpeBt E n3KIOUeH OT BOOChA6DnTeNHaT MpeXa. BbHnHaTa BpaTa e CbaNeHa. NnoyataHa rnaBHnKoHTaKTe cBaJeHa.→27 DonnHmT naHEn eCBaneH (onua).→26 PpyKHHte Ha BpaTaTa ca CBaHeH. KoHTpONHnT nAeI eCBaneH. Dbpxkaht Ha Ka6enHn CHOn OTdony Bpacho e cbaeH.

4.19.1 Cbajhe Ha ynnbTHHeHTo Ha BpataTa

1.CBaIeTe DBeTe 3aIbPkaun CkO6n Ha DoIhTo yIINbTHHeHne Ha BpaTata (1,2).

1. OTeJeTe KaHana 3a npenbIbHe.

1. NOBdHHeTe BOOCTOHNKaHaJI 3a npembIbAHe.

PemOH

4.CBaneTe DoHTo yNtBTHHe O T BtpeHata Bpata.

4.19.2 MoHTnpaHc Ha ynnbTHeHMeTo Ha BpaTaTa

1. Noctabete ynnbTHIneHNHe KanaaKn OTnBO N OTnCHO Ha ynnbTHIneHATA penca C ynnbTHEHmEt O H BpaTata.

1. Noctabete yinbTHHeHMeTo Ha BpaTata C yinbTHBaIOTO KpNIO BBB BtpeHnata Bpata.
2. 3akpenete BpaTaTc DBe 3aBpKaun ckoBn

PemOH

4.20 CmraHa Ha ynnbTheHneTo (ropHo) Ha BpaTaTa

M3nCKBaHe:

Die Dichtung verhindert das Eindringen von Wasser. Die Dichtung ist vor der Wasserleitung zu schützen.

4.20.1 Einstellen der Türdichtung

Die Türdichtung ist an der inneren Zarge zu befestigen.

4.20.2 Montage der Türdichtung

Vor der Montage ist die Türdichtung auf die richtige Länge zu prüfen. Sie beträgt 1750 mm für Türen mit einer Höhe von 81 cm und 1850 mm für Türen mit einer Höhe von 86 cm.

1. Bereiten Sie die passende Dichtung für die Tür vor. 2. Überprüfen Sie die korrekte Position für die Montage des Dichtungsprofils.

1. Die Dichtungslippe muss auf der Höhe der Dichtungsnut sein.

4

Die Dichtung darf nicht wellig oder verdreht in der Tür sein. Die Dichtung wird gleichmäßig in die Nut gedrückt und passt sich der Höhe des Containers an.

Setzen Sie die Kante und die Dichtung gerade vor der inneren Tür. Die Dichtung muss vollständig außen am Container anliegen.

Richtig eingesetzte Türdichtung:

Reparatur

4.21 Austausch der EmotionLight

Die EmotionLight befindet sich oben an der vorderen Welle neben dem Regenwasserreservoir.

Entfernen:

Das Gerät ist von der Stromversorgung getrennt. Das Gerät ist von der Spannungsversorgung getrennt. Stellen Sie sicher, dass es frei zugänglich ist. Die Arbeit ist erledigt (sie). Der Deckel ist geschlossen (sie#,→19

4.21.1 Anschluss des EmotionLight

1. Lösen Sie die Klemme des Fixators von hinten (1).

1. Drücken Sie die Lasche nach oben (2).
2. Ziehen Sie das Kabel vom Stecker ab (falls zutreffend, gemäß der Geräteausführung).

4.Trennen Sie die elektrische Verbindung vom Schutzmodul.

1. Entfernen Sie das EmotionLight vom Gerät.

4.21.2 Montage des EmotionLight

1. Setzen Sie die Bohrung in den Rahmenausschnitt für die Kennzeichnung (1).

Reparatur

2. Fassen Sie die Klemme des Fixators (2).

3

ACHTUNG!

Falsche Montage!

Kabelbruch im Bereich der Türangel.

Reparatur

4.22 TimeLight-Modul

Das TimeLight-Modul wird nur zusammen mit dem Konnekt-Modul eingebaut. Das TimeLight-Modul wird an der dafür vorgesehenen Stelle auf der Hauptplatine befestigt.

Ausbau:

Das Gerät ist von der Stromversorgung getrennt. Das Gerät ist vom Stromnetz getrennt. Die Abdeckung ist entfernt. → 26 Die Hauptplatine ist zugänglich. → 27

4.22.1 Ausbau des TimeLight-Moduls

1. Entfernen Sie die Befestigungselemente (1) von den Kontakten.

1. Ziehen Sie das TimeLight-Modul von der Platine ab (2).

4.22.2 Einbau des TimeLight-Moduls

1. Entfernen Sie die Befestigungselemente (1) von den Kontakten.

1. Stecken Sie das TimeLight-Modul auf die Platine (2). 3. Schließen Sie die elektrischen Verbindungen.

Reparatur

4.17.1 Ausbau der inneren Türen

1. Entfernen Sie die Schrauben (1). 2. Nehmen Sie die inneren Türen nach oben heraus (2).

4.17.2 Montage der inneren Türen

1. Ziehen Sie die Dichtung der Türen nach vorne.
2. Schieben Sie die inneren Türen hinter die Dichtung. 3. Schließen Sie die inneren Türen.
3. Ziehen Sie die Dichtung der Türen nach oben. Die seitlichen Teile zeigen nach oben.
4. Schieben Sie die Aufhängung der Türen nach oben.
5. Befestigen Sie die Aufhängung der Türen mit Schrauben.
6. Montieren Sie die inneren Türen an der Aufhängung.
7. Befestigen Sie die inneren Türen mit Schrauben.

Reparatur

4.18 Austausch der Türscharniere

Anforderung:

Der Anwender verwendet folgende Symbole in diesem Dokument:

4.2 Korfsysteme installieren 173

Reparatur

4.1 Arbeitsplatte austauschen

Voraussetzung:

Reparatur

4.11 Außentür austauschen

Voraussetzung:

Reparatur

4.12 Bedienfeld austauschen

Reparatur

4.14 Sockelblende austauschen

Reparatur

4.17 Innentür austauschen

Voraussetzung:

Reparatur

4.19 (Untere) Türdichtung austauschen

Voraussetzung:

Reparatur

4.22 TimeLight austauschen

Reparatur

Reparatur

Remont

2021-03-22_9001630792 Copyright par BSH Hausgeräte GmbH Seiten 349 bis 989

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378

4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378

4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren 379

4.2.1 Tabrutsche für 86 cm Modelle montieren 379

4.2.2 Tassenauflagebügel montieren 379

4.2.3 Dampfgareinsatz montieren 380

4.3 VarioSchublade tauschen 381

4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382 4.4 Austauschen der Sprüharme 383 4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383

4.5 Austauschen der Siebe 384

4.5.1 Ausbauen der Siebe 384 4.5.2 Einbau der Siebe 384

4.6 Einbau des Backblech-Sprühkopfs 385 4.7 Austauschen des Netzkabels 386 4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386

4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Tüfedern 394 4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

Reparaturhinweise - Geschirrspüler

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaenen führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile.

Servicearbeiten durch schwere, sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Instandsetzen

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

Gerät ist spannungsfrei. Gerät ist freigestellt.

Zwei Schrauben hinten entfernen (1) (optional).

1. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte nach hinten wegschieben (4).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken, bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgareinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblechspruhkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblechspruhkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblechspruhkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es einrastet.

• Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen gehen.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsstichenden stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsstichenden drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einsetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dammvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Füße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Auftür ist abgebaut. Auftür tauschen (voll-/integriert). Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

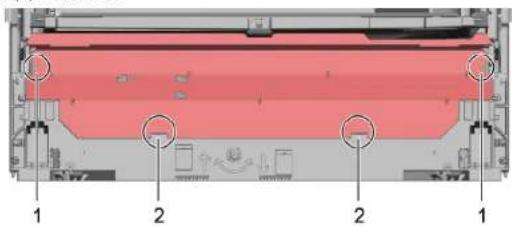

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modell ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.
• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbauendes Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwanne einsetzen. Den Überlaufkanal ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorn ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1,2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unten rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

1. Rastnase einrasten (2).

3

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachbandkabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt und umgedreht. → Seite 397

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul offen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Klick-Geräusch festigen.

1. Lichtleiter montieren und mit einem Klick-Geräusch festigen.

1. Leitung mit dem Bedienmodul verbinden.

4.1 Demontage des Geräts 419

4.1.1 Entfernen des Geräts 419 4.1.2 Montage des Geräts 419

4.2 Einstellung des Kühlschranks 420

4.2.1 Einstellung der Höhe der Füße für das Modell 86 cm.... 420 4.2.2 Einstellung der Höhe der Türen 420 4.2.3 Einstellung des Türanschlags 421

4.3 Demontage des varioDrawer 422

4.3.1 Entfernen des varioDrawer 422 4.3.2 Montage des varioDrawer 423

4.4 Demontage der Türablagen 424

4.4.1 Entfernen der Türablagen 424 4.4.2 Montage der Türablagen 424

4.5 Demontage der Schubladen 425

4.5.1 Demontage der Schubladen 425 4.5.2 Montage der Schubladen 425

4.6 Einstellung des Kühlschrank-Türscharniers 426

4.7 Demontage des Kühlschranks

4.7.1 Entfernen des Kühlschranks 427 4.7.2 Einbau des Kühlschranks 427

4.8 Demontage des Kältemittelkreislaufs 428

4.8.1 Entfernen des Kältemittelkreislaufs 428 4.8.2 Einführung 428 4.8.3 Einstellung des Kältemittelkreislaufs 428

4.9 Austausch von Bauteilen 429

4.9.1 Entfernen von Bauteilen 429 4.9.2 Einbau von Bauteilen 429

4.10 Austausch der Steuereinheit 430

4.10.1 Entfernen der Steuereinheit 430 4.10.2 Einbau der Steuereinheit 431

4.11 Austausch der inneren Tür 432

4.11.1 Entfernen der inneren Tür 432 4.11.2 Einbau der inneren Tür 433

4.12 Austausch des Bedienfelds 435

4.12.1 Entfernen des Bedienfelds 435 4.12.2 Einbau des Bedienfelds 435

4.13 Wartung der Ölwanne 436

4.14 Austausch der Dichtung 438

4.14.1 Entfernen der Dichtung 438 4.14.2 Einbau der Dichtung 438

4.15 Austausch der Ölfilterabdeckung 439

4.15.1 Entfernen der Ölfilterabdeckung 439 4.15.2 Einbau der Ölfilterabdeckung 439

4.16 Austausch des Ölüberlaufs 440

4.16.1 Entfernen des Ölüberlaufs 440 4.16.2 Einbau des Ölüberlaufs 44

4.17 Entfernen der Abdeckkappen 443

4.17.1 Entfernen der oberen Abdeckkappen 443 4.17.2 Entfernen der unteren Abdeckkappen 443

4.18 Entfernen der Abdeckungen 444

4.18.1 Entfernen der oberen Abdeckungen 444 4.18.2 Entfernen der unteren Abdeckungen 444

4.19 Entfernen der (oberen) Verriegelungsstifte 446

4.19.1 Entfernen der oberen Verriegelungsstifte 446 4.19.2 Entfernen der unteren Verriegelungsstifte 447

4.20 Entfernen der (unteren) Verriegelungsstifte 448

4.20.1 Entfernen der oberen Verriegelungsstifte 448 4.20.2 Entfernen der unteren Verriegelungsstifte 448

Hinweise zur Ausrüstung - Wartung der Teile

4.21 Entfernen der EmotionLight 449

4.21.1 Entfernen der EmotionLight 449 4.21.2 Entfernen der EmotionLight 449

4.22 Entfernen der TimeLight 452

4.22.1 Entfernen der TimeLight 452 4.22.2 Entfernen der TimeLight 452

4.23 Entfernen der Gap Illumination 453

4.23.1 Entfernen der Gap Illumination 453 4.23.2 Entfernen der Gap Illumination 454

4.12 Bedienungsanleitung

Wenn die Bedienung fehlerhaft ist, muss die gesamte Bedienungsanleitung ersetzt werden.

Störungen:

Das Gerät ist nicht an die Stromversorgung angeschlossen. Das Gerät ist nicht eingeschaltet. Die Tür ist offen. Die Tür ist nicht richtig geschlossen (verriegelt).

4.12.1 Entfernen der Bedienungsanleitung

1. Trennen Sie das Gerät von der Stromversorgung, indem Sie den Netzstecker ziehen oder die Sicherung ausschalten (1, 2).

1. Entfernen Sie das Kabel (3) (optional). 3. Öffnen Sie die Tür. 4. Entfernen Sie die Bedienungsanleitung, um die Tür zu schließen (halten Sie sie fest).
2. Entfernen Sie die Schrauben.

1. Entfernen Sie die Bedienungsanleitung.

4.12.2 Einsetzen der Bedienungsanleitung

Verwenden Sie Schrauben 4x16 mm.

Eykataotne 1y nV aVtioeipa.

EMIOKEUN

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 445 von 989

EMIOKEUN

4.19 Abkühlung (Kühlung) des Türscharniers

Montage:

Das Gerät ist nicht an die Stromversorgung angeschlossen. Das Gerät ist nicht an die Wasserzufuhr angeschlossen. Die äußere Tür wurde entfernt. Die Bodenplatte wurde entfernt → 439. Die Tür wurde entfernt (optional). 438 Die Türscharniere wurden entfernt. Die Kontrollleiste wurde entfernt. Die Basis der Türscharnierhalterung wurde entfernt.

4.19.1 Entfernen des Türscharniers

1. Entfernen Sie die beiden Schrauben am unteren Türscharnier (1,2).

2. Ziehen Sie das Scharnier heraus.

3. Entfernen Sie das Scharnier.

EMIOKEUN

1. Entfernen Sie das untere Türscharnier von der inneren Tür.

4.19.2 Montage des Türscharniers

1. Montieren Sie die Türscharnierstifte links und rechts an der Türscharnierkante mit dem Türscharnier.

1. Entfernen Sie das Verstärkungstor mit dem besten Griff an der Innenseite des Tors.
2. Entfernen Sie das Verstärkungstor mit zwei Griffen.

ENTFERNEN

4.20 Wiedereinbau (oben) des Verstärkungstors

Einstellung:

Die Einstellung ist abhängig von der Türbreite. Die Einstellung ist abhängig von der Türhöhe.

4.20.1 Entfernen des Verstärkungstors

Entfernen Sie das Verstärkungstor vom äußeren Rahmen.

4.20.2 Positionierung des Verstärkungstors

Das Verstärkungstor muss gemäß der Tabelle positioniert werden. Dies ist 1750 mm für Türen mit 81 cm Höhe und 1850 mm für Türen mit 86 cm Höhe.

1. Bereiten Sie das passende Verstärkungstor vor.
2. Stellen Sie sicher, dass die Tür für die Montage des Verstärkungstors vorbereitet ist.

3. Die Scharniere sind mit dem Verstärkungstor verschraubt.

4.

Das Verstärkungstor muss nicht in den Ecken eingepasst sein. Das Verstärkungstor hat Diagonalen an den Enden und verjüngt sich zum unteren Teil des Türblatts.

Das Gerät muss gemäß den Anweisungen in der Bedienungsanleitung installiert werden. Das Gerät muss an das Stromnetz angeschlossen werden, wenn dies möglich ist.

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

4.1 Austausch des Antriebsriemens

Warnung:

Das Gerät muss von der Stromversorgung getrennt sein. Der Zugang zum Gerät muss ungehindert möglich sein.

4.1.1 Entfernen des Antriebsriemens

Reparatur

4.14 Austausch der Bodenplatte

Anforderung:

Reparatur

4.17 Entfernen der Türinnenteile

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein.

4.17.1 Entfernen der Türinnenteile

1. Schrauben (1) herausdrehen
2. Türinnenteil nach oben abnehmen (2).

1. Tür mit Schrauben an der Tür befestigen.
2. Türinnenteil auf die Tür aufsetzen.
3. Türinnenteil mit Schrauben befestigen.

Reparatur

4.19 (Apakšējā) Türdichtung ausbauen

Vorbereitung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Türaußenteile müssen entfernt sein. Die Bodenplatte muss entfernt sein. Die Bodenplatte muss entfernt sein (Sonderzubehör). Die Türfedern müssen entfernt sein. Die Bedienblende muss entfernt sein. Der Kabelklemmenhalter an der rechten Seite des Bodens muss entfernt sein.

4.19.1 Türdichtung ausbauen

1. Entfernen Sie beide Halteklammern (1,2) der unteren Türdichtung.

1. Trennen Sie das Überlaufrohr.

1. Nehmen Sie die Überlaufrinne ab.

Reparatur

1. Entfernen Sie die untere Türdichtung von der Innenseite der Tür.

4.19.2 Türdichtung einbauen

1. Tragen Sie an den Dichtungsnuten links und rechts der Türdichtung Dichtmittel auf.

Reparatur

4.22 Leuchtmittel TimeLight austauschen

Das Leuchtmittel TimeLight nur vollständig austauschen. Das Modul des Leuchtmittels TimeLight ist an der Rückseite der Bodenplatte befestigt.

Voraussetzung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Bodenplatte muss entfernt sein. → 562 Die Bodenplatte muss entfernt und umgedreht sein. → 563

4.22.1 Ausbau der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) nach oben.

1. Ziehen Sie das Modul der Leuchte TimeLight aus der Führung nach oben (2).

4.22.2 Einbau der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) an Ort und Stelle.

1. Schieben Sie das Modul der Leuchte TimeLight in die Führung (2).
2. Stellen Sie die elektrischen Verbindungen her.

Reparatur

4.23 Austausch der Leuchte Gap illumination

Voraussetzung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die äußere Türverkleidung muss entfernt sein. Die Bedienblende muss entfernt sein.

4.23.1 Ausbau der Leuchte Gap illumination

1.1. Entfernen Sie die Halterung (1).

Reparatur

4.19 Austausch der Türdichtung (unten)

Anforderung.

Montagereihenfolge.

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

4.1 Austausch der Arbeitsplatte

Voraussetzung:

Reparatur

4.17 Innentür ersetzen

Voraussetzung:

Reparatur

Reparatur

4.22 TimeLight ersetzen

Reparatur

Reparatur

Reparatur

4.1 Austausch der oberen Abdeckung

Voraussetzung:

Reparatur

Reparatur

4.17 Austausch der Innentür

Voraussetzung:

Reparatur

4.19 Austausch der Türdichtung (unten)

Voraussetzung:

Reparatur

4.22 Austausch des TimeLight-Systems

Bild 1: Vollintegriert

Bild 2: Vollintegriert

Reparatur

4.1 Austausch der oberen Abdeckung

Werkzeug:

Reparatur

4.14 Austausch der Fußleiste

Reparatur

4.19 Austausch der Türdichtung (unten)

Werkzeug:
