| Merke | Bosch |
| Modell | SMV6ZBX01D |
| Produkttype | Innebygd oppvaskmaskin |
| Høyde | 86 cm (modeller 86 cm) / 81 cm avhengig av versjon |
| Bredde | 60 cm (standard) |
| Dybde | 55 cm (omtrent) |
| Vekt | Omtrent 45 kg |
| Strømforsyning | 220-240 V, 10 A, 50-60 Hz |
| Total effekt | 2100 W (estimert) |
| Hovedfunksjoner | Vario-skuff, EmotionLight, TimeLight, GAP-belysning, filtersystem, øvre og nedre spylearm, Vario-skuff, kopphylle, dampinnsats |
| Programmer | Flere vaskeprogrammer (ikke detaljert listet) |
| Sikkerhet | Automatisk stopp, barnesikring, lekkasjesikringssystem, beskyttelse mot overløp |
| Vedlikehold og rengjøring | Vaskbare filtre, avtakbare spylearmer, utskiftbar dørpakning |
| Reservedeler og reparerbarhet | Tilgjengelige deler: benkeplate, kurv, Vario-skuff, spylearm, filtre, strømledning, vaskemiddelbeholderlokk, pumpe, sidevegg, dør, kontrollpanel, fjærer, sokkel, overløpskanal, innerdør, hengsel, pakninger, EmotionLight, TimeLight, GAP-belysning |
| Reparerbarhet | Høy reparerbarhet takket være detaljerte instruksjoner for utskifting av mange deler |
| Generell informasjon | Bruksanvisning tilgjengelig på flere språk (FR, EN, DE, etc.) - 989 sider |
Ofte stilte spørsmål - SMV6ZBX01D BOSCH
Brukerspørsmål om SMV6ZBX01D BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Oppvaskmaskin i PDF-format gratis! Finn veiledningen din SMV6ZBX01D - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SMV6ZBX01D av merket BOSCH.
BRUKSANVISNING SMV6ZBX01D BOSCH
Foranstaltninger og forbud for å forhindre faren.
Følgende eksempler viser advarsler som advarer mot elektrisk støt på grunn av spenningsførende deler. Foranstaltningen for å unngå faren er nevnt.


FARE
Fare for klemming i forbindelse med reparasjon, vedlikehold, feilretting og service på grunn av tunge og bevegelige komponenter.
Bruk sikkerhetssko. Sørg for å sikre tunge komponenter mot å falle ned. Stikk kritiske deler inn i bevegelige komponenter.
Fare for apparatets sikkerhet/funksjon!
Den relevante kurven er fjernet fra apparatet.
- Fjern skruene fra sidepanelet (1).

- Klipp metallclipsen på venstre og høyre side.


Reparasjon
Fjern dørpakningen fra innerrammen.
- Fjern emotionLight fra maskinen.
Reparasjonstips - Oppvaskmaskin
1.1 Viktig informasjon 622
1.1.1 Formål 622 1.2 Forklaring av symboler 622 1.2.1 Farenivå 622 1.2.2 Faresymboler 622 1.2.3 Advarslenes struktur 623 1.2.4 Generelle symboler 623
Sikkerhet 624
2.1 Generelle sikkerhetsinstruksjoner 624
2.1.1 Alle husholdningsapparater 624
Verktøy og hjelpemidler 625
Reparasjon 626
4.1 Utskifting av arbeidsplate 626
4.1.1 Demontering av arbeidsplate 626 4.1.2 Montering av arbeidsplate 626
4.2.1 Montering av tablettrenne for 86 cm modell 627 4.2.2 Montering av støtteklemme for kopper 627 4.2.3 Montering av steamer-innleggsdel 628
4.3 Utskiftning av varioDrawer 629
4.3.1 Demontering av varioDrawer 629 4.3.2 Montering av varioDrawer 630
4.4 Utskifting av spylearmer 631
4.4.1 Demontering av spylearm 631 4.4.2 Montering av spylearm 631
4.9 Utskiftning av deksel på avløpspumpe 636
4.9.1 Demontering av deksel på avløpspumpe 636 4.9.2 Montering av deksel på avløpspumpe 636
4.11.1 Demontering av ytre dør 639 4.11.2 Montering av ytre dør 639
4.13 Feste dørfjærer 642
4.14 Utskiftning av fotpanel 644
4.14.1 Demontering av fotpanel 644 4.14.2 Montering av fotpanel 644

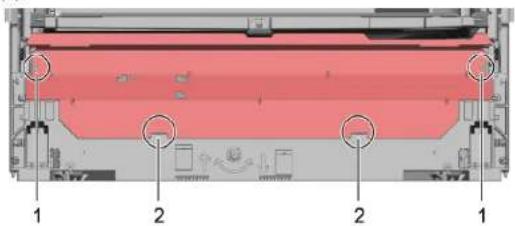

4.15 Utskiftning av sokkelplate 645
4.15.1 Demontering av sokkelplate 645 4.15.2 Montering av sokkelplate 645
4.16 Utskifting av overløpskanalen 646
4.16.1 Demontering av overløpskanal 646 4.16.2 Montering av overløpskanal 647
4.17 Utskifting av indre dør 649
4.17.1 Demontering av indre dør 649 4.17.2 Montering av indre dør 649
4.18 Utskifting av dørhengsel 650
4.18.1 Demontering av dørhengsel 650 4.18.2 Montering av dørhengsel 650
4.19 Utskifting av (nedre) dørpakning 652
Reparasjonstips - Oppvaskmaskin
4.21 Utskifting av EmotionLight 655
4.21.1 Demontering av EmotionLight 655 4.21.2 Montering av EmotionLight 655
4.22 Utskifting av TimeLight 658
4.22.1 Demontering av TimeLight 658 4.22.2 Montering av TimeLight 658
4.23 Utskifting av Gap Illumination 659
4.23.1 Demontering av Gap Illumination 659 4.23.2 Montering av Gap Illumination 660

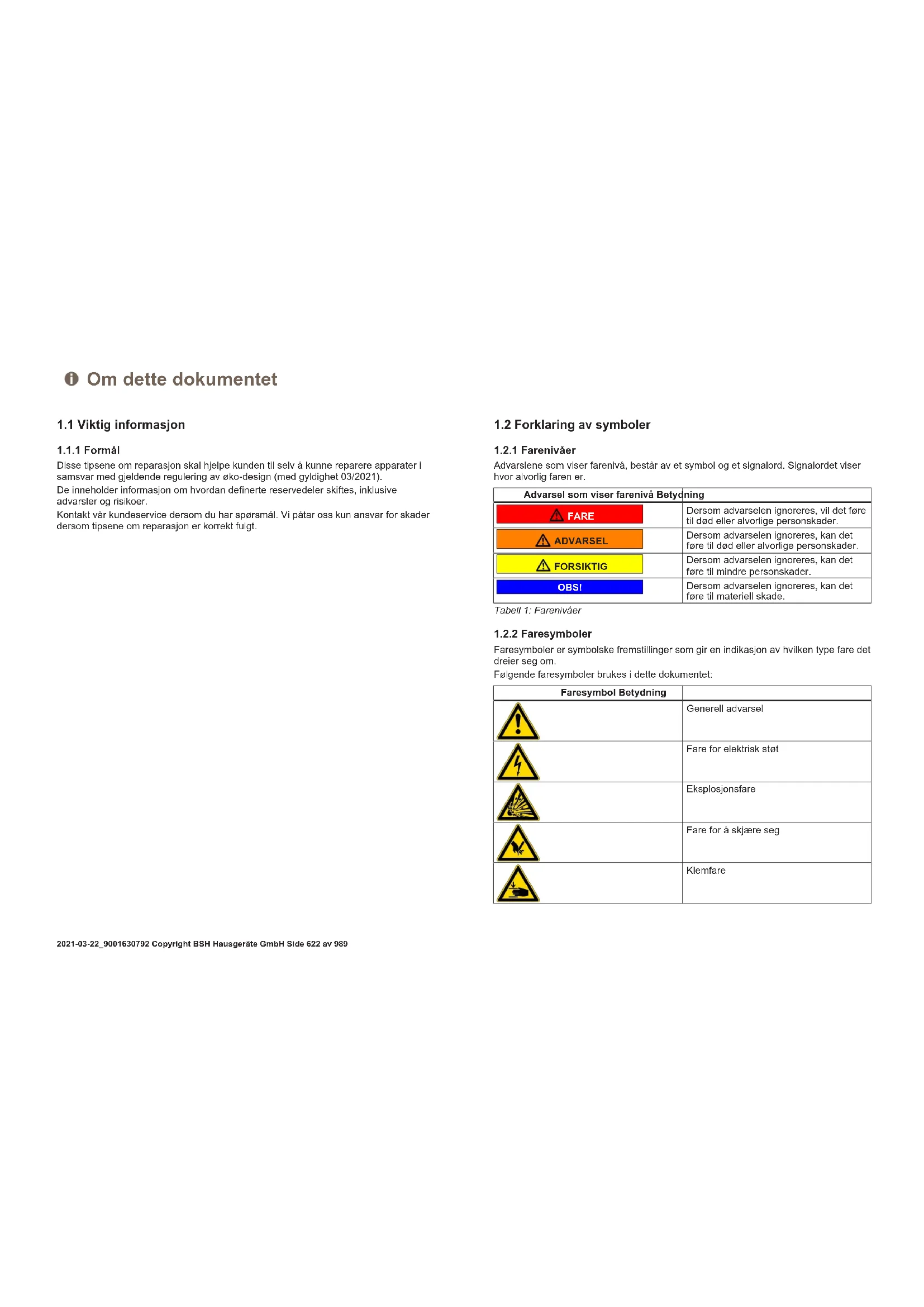

Om dette dokumentet
1.1 Viktig informasjon
1.1.1 Formål
Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av Ecodesign (med gyldighet 03/2021).
De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.
Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.
1.2 Forklaring av symboler
1.2.1 Farenivåer
Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.
| Advarsel som viser farenivå Betydning | |
| FARE | Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader. |
| ADVARSEL | Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader. |
| FORSIKTIG | Dersom advarselen ignoreres, kan det före til mindre persorskader. |
| OBS! | Dersom advarselen ignoreres, kan det före til materiell skade. |
Tabell 1: Farenivå
1.2.2 Faresymboler
Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.
Følgende faresymboler brukes i dette dokumentet:
| Faresymbol Betydning | |
| ! | Generell advarsel |
| Fare for elektrisk støt | |
| Eksplosjonsfare | |
| Fare for á skjærere seg | |
| Klemfare |
• Om dette dokumentet
| Faresymbol Betydning | |
| Fare på grunn av varme overflater | |
| Fare på grunn av sterkt magnetfelt | |
| Fare fra ikke-ioniserende stråling |
Tabell 2: Faresymboler
1.2.3 Advarslenes struktur
Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler
Følgende generelle symboler brukes i dette dokumentet:
| Gen. symbol Betydning | |
| i | Identifizierung av et spesielt tips (tekst og/eller grafikk) |
| j | Identifizierung av et enkelt tips (kun tekst) |
| r | Identifizierung av en lenke til en opplæ-ringsvideo |
| Gen. symbol Betydning | |
| Identifizierung av nødvendig verktøy | |
| Identifizierung av nødvendige forutsettin-ger | |
| Identifizierung av en betingelse (hvis ...,)sá ...) | |
| Identifizierung av et resultat | |
| [Start]Identifizierung av en tast eller knapp | |
| [00123456] Identifizierung av et materialnummer | |
| Status Identifizierung av vist tekst/vindu (i appara-tets display) | |
Tabell 3: Generelle symboler
Sikkerhet
2.1 Generelle sikkerhetsinstruksjoner
2.1.1 Alle husholdningsapparater
Fare for elektrisk støt på grunn av strømførende deler!
- Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt! Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701, dessi gjeldende forskrifter i det respektive land.
Fare for personskade på grunn av skarpe kanter!
Bruk vernehansker.
Fare for å knekke legemeldere under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter
Bruk vernesko. Sikre tunge komponenter for å hindre at de faller ned. - Ikke stikk kroppsdeler inn i bevegelige komponenter.
Fare for apparatets sikkerhet/funksjon!
Bruk kun originale reservedeler. Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)! - Ikke berør modulene, inklusive tilkoblinger og ledere.
Verktøy og hjelpemidler
| Betegnelse Detaljer Bilder | ||
| Torx T20-skrutrek-ker med borehull [00340764] | 100 mm, for skruer med splint | |
| Torx T15-skrutrek-ker | Lengde 80 mm | |
| Flat skrutrekker Blad | 10 mm x 1,6 mm x 200 mm | |
| Spisstang [00340871] | Lengde: 200 mm, rett | |

Reparasjon
4.1 Utskifting av arbeidsplate
Forutsetning:
4.1.1 Demontering av arbeidsplate
- Fjern de to skruene på baksiden (1) (alternativ).
- Trykk de to låsearmene under arbeidsplaten opp (2).

- Left arbeidsplaten litt opp foran (3).
- Skyy arbeidsplaten fra deg mot baksiden (4).
- Ta av arbeidsplaten.
4.1.2 Montering av arbeidsplate
- Las baksiden av arbeidsplaten i føringene ved hjelp av festekragene (1).

- Skyy arbeidsplaten forover (2).
- Trykk forsiden av arbeidsplaten ned, helt til de to lasearmene klikker horbart papeiss (3).
- Skru de to skruene inn igjen (4) (alternativ).

Reparasjon
Forutsetning: Den relevante kurven er tatt ut av apparatet.
4.2.1 Montering av tablettrenne for 86 cm modell
Speiselle hjelpemidler:
Tabletftoring [00614935] Stotteklemme for kopper [00618565]
- Før tabletrennen diagonaln inn pa forsiden av kurven.
- Sentrer og klikk tabletrennen pa plass.
Spesielle hjelpemidler:
Tablettføring [00614935] Støtteklemme for kopper [00618565]

Når du vasker opp kopper, kan støtteklemmen for kopper felles opp. Den ekstra vinkelen reduserer oppsamlingen av vann i bunnen av koppene. Når det gjelder høye glass, anbefaler vi å holde støtteklemmen for kopper nedfelt. Hvis de øvre kurvene har alternativ innleggsdel av plast, må disse først fjernes.
- Fjern innleggsdelen av plast.

- Klikk støtteklemmen for kopper på plass.

- Fell opp klemmen.


Reparasjon
- Plasser delene som skal vaskes.

4.2.3 Montering av steamer-innleggsdel
Spesielle hjelpemidler:
Tablettføring [00614935] Støtteklemme for kopper [00618565]
Klem fast steamer-innleggsdelen med endestykkene under kurvsystemet.


Reparasjon
4.3 Utskifting av varioDrawer
4.3.1 Demontering av varioDrawer
- Bay handtakskaffene innover.

- Ta ut handtaket mot oppsiden.
- Trykk innleggsdelene av plast pa sidene utover og trykk dem ut av rammen mot oppsiden.


Reparasjon
- Bøy føringstappene forsiktig utover.

- Trekk de utfellbare pinnene ut av tappene.
- Trykk metallrammen ut av holderne på forsiden.

- Skyv metallrammen bakover og ut av foringen.
4.3.2 Montering av varioDrawer
4.4 Utskifting av spylearmer
4.4.1 Demontering av spylearmer
- Skru ut den øvre spylearmen (1) og trekk den ned for å fjerne den (2).

- Trekk den nedre spylearmen ned for å fjerne den.

4.4.2 Montering av spylearm
- Sett inn den nedre spylearmen. Spylearmen klikker på plass.
- Sett inn den øvre spylearmen og skru den fast på plass.
Reparasjon
4.5 Utskiftning av filtre
4.5.1 Demontering av filter
- Drei det grove filteret mot urviseren (1) og ta ut filtersystemet (2).

Kontroller at det ikke faller uvedkommende gjenstander ned i bunnpannen.
- Trekk mikrofilteret ned for å ta det ut.

4.7 Utskiftning av strømledning
Forutsetning:
- Beveg pluggen på strømledningen forsiktig opp og ned og trekk den ut av stikkontakten.

Overoppheting av nettilkoblingen!
Vannfare: Sett stramledningen kraftig inn til den klikker på plass.
- Sett pluggen på strømledningen inn i stikkontakten til pluggen klikker hørbart på plass.


Reparasjon
En liten skrutrekker kan brukes som verktøy for å vippe lokket opp.
Forutsetning:
- Skyv vaskemiddellokket 5 mm.
- Vipp vaskemiddellokket ut av føringsskinnene på den laveste siden og ta vaskemiddellokket ut av føringsskinnene på motsatt side.
- Fjern fjæren.
4.8.2 Innsetting av fjæren
- Sett den lange enden av fjæren inn i monteringshullet i dispenserenheten (1).

- Før den korte enden av fjæren inn i monteringshullet i vaskemiddellokket (2).
- Trykk lokket inn i dispenserenheten (3).
- Sett inn vaskemiddellokket 5 mm for fullstendig åpen posisjon i føringsskinnene på den ene siden. Bruk lite kraft og trykk motsatt side inn i føringsskinnene.
- Kontroller funksjonen til vaskemiddellokket.

Reparasjon
4.9 Utskiftning av deksel på avløpspumpe
Forutsetning:
Kurven er tatt ut. Filtrene er tatt ut. → 632
4.9.1 Demontering av deksel på avløpspumpe
- Tøm ut eventuelt vann.
Sett inn pumpedekslet (1) og trykk det ned (2).

Pumpedekslet klikker på plass.

Reparasjon
4.10 Utskifting av sidepanel
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Frittstående apparater: Arbeidsplaten er demontert. → 626
4.10.1 Demontering av sidepanel
- Fjern skruene fra sidepanelet (1).

Bilde 1: Helintegrert
- Vipp sidepanelet litt utover (2).
- Senk sidepanelet og trekk det ut av bunnkaret (3).
Reparasjon
4.11 Utskiftning av ytre dør
Forutsetning:
4.11.1 Demontering av ytre dør

Fjern helt enkelt skruene som beskrevet i punktene nedenfor.
- Åpne døren.

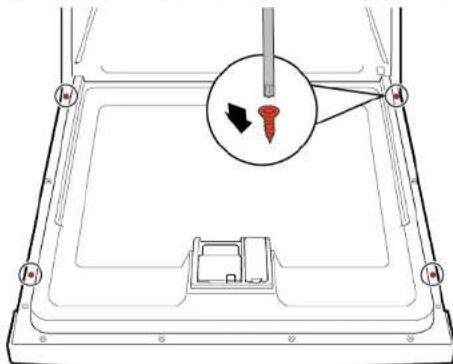

- Fjern fire skruer.

3.

4.11.2 Montering av ytre dør


Reparasjon
Forutsetning:

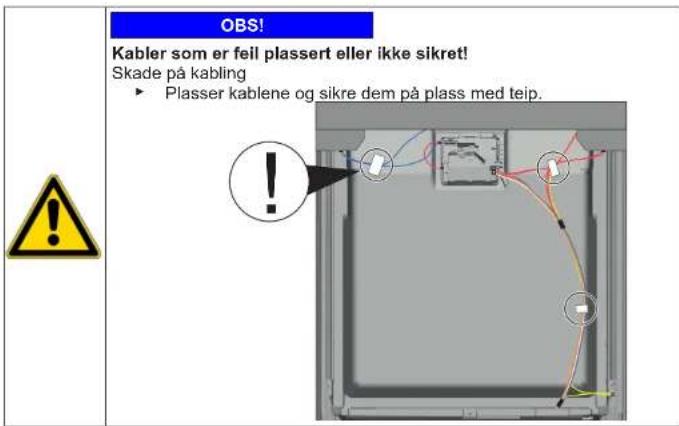

Isolerende fleece er plassert korrekt og festet på innsiden av den ytre døren. Hengslene er satt inn i den ytre døren. 1. Lukk den indre døren uten at den smekker i lås. 2. Skyv den ytre døren opp under betjeningspanelet (1).

- Trykk den ytre døren mot den indre døren og hold (2).
4

Apne døren og sikre den med to skruer (4 x 11 mm metallskruer).

- Sikre den ytre døren med fire skruer (4 x 11 mm metallskruer).


Reparasjon
4.12 Utskifting av betjeningspanel

4.13 Feste dørfjærer
- Ta ut dekslet for ledningsføringen.

2.1. Åpne døren litt (1).
- Fest den i sporet i bunnkaret (2).
- Lukk døren sakte (3).

Ledningssystemet kobler seg selv automatisk til dørhengslet.

Reparasjon
3.1. Lukk døren litt (4).
- Flytt sporet til baksiden og løsne dørhengslet (5).
- Åpne døren (6).

- Gjenta prosedyren på motsatt side av apparatet.

Reparasjon
4.14 Utskiftning av fotpanel

Føttene er identiske og kan byttes om på.
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert).
4.14.1 Demontering av fotpanel
1.

Feil demontering. Hvis fotpanelet løsnes på sidene og tas av, kan to braketter brytes ut. Hvis bare en brakett er skadet, kan sidene byttes om, ettersom brakettene er identiske. Det anbefales å plassere noe under apparatet, foran på sidene, for å avlaste belastninger på fotpanelet med føttene.
- Grip inn i de to føringene (1) med en skrutrekker og løsne hempen ved å skyve nedover.

- Løft panelet av.
- Fjern føttene mot forsiden (1).

4.14.2 Montering av fotpanel
- Sett inn føttene.
- Fest fotpanelet overst (1) og trykk det ned til det klikker hørbart på plass (2).


Reparasjon
4.15 Utskifting av sokkelplate

Sokkelplaten er plassert i det nederste området foran.
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Møbelfronten (alternativ) er fjernet. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert). Fotpanelet er demontert (alternativ).
4.15.1 Demontering av sokkelplate
- Fjern to skruer (1).


- Løsne låseelementene (2).
- Vipp sokkelplaten forsiktig forover (1).

4.

Pluggen til EmotionLight er fortsatt festet til sokkel, avhengig av modellserie.
Løsne pluggen på låseknappen og trekk den bakover (alternativ) (2).
4.15.2 Montering av sokkelplate
Monter sokkelplaten i motsatt rekkefølge.

Reparasjon
4.16 Utskifting av overløpskanalen

Overløpskanalen er plassert i nedre område foran på apparatet.
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Møbelfronten er fjernet (alternativ). Den ytre døren er demontert. Frontpanelet er demontert (alternativ), → 644. Sokkelplaten er demontert. 645
4.16.1 Demontering av overløpskanal

Vannrester
Når tømmeslangen er fjernet, kan det renne ut vannrester. - Samle opp vannet, eller bruk en sugesprøyte til å fjerne det fra bunnpannen.
- Vipp ut av låsemekanismen øverst (1, 2).

- Løsne låseelementet øverst.

3.1. Før en skrutrekker inn under metallbremsen (1).
- Løsne metallklipset forsiktig (2).


Reparasjon
- Loft av overløpskanalen.

4.16.2 Montering av overløpskanal

Vannskader på grunn av feil montering av overløpskanalen! Sett overløpskanalen korrekt inn i foringen i bunnen av bunnkaret. Klikk overløpskanalen korrekt på plass øverst.
- Plasser overløpskanalen (1).
- Beveg overløpskanalen inn i pakningen (2).
- Trykk overløpskanalen inn i foringen i pakningen (3).
- Før overløpskanalen forsiktig inn (4).
- Fest overløpskanalen i klipset (5).


Reparasjon
- Kontroller installasjonen på venstre og høyre side. 3. Kontroller at det sitter forsvarlig fast.


- Fest metallklipset på venstre og høyre side.


Reparasjon
4.17 Utskifting av indre dør
Forutsetning:
4.17.1 Demontering av indre dør
- Fjern skruene (1).
- Ta ut den indre døren mot oppsiden (2).

- Sikre dørhengselen med skruer.
- Plasser den indre døren på dørhengselen.
- Sikre den indre døren med skruer.
4.17.2 Montering av indre dør
- Brett dørpakningen til forsiden.
- Beveg den indre døren bak dørpakningen.
- Lukk den indre døren.
- Brett dørpakningen opp. Sidedelene vender
- Beveg dørhengselen oppover.

Reparasjon
4.18 Utskiftning av dørhengsel
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Sidepanelet er demontert. → 637 Den ytre døren er demontert. Den indre døren er demontert. Betjeningspanelet er demontert. → 641 Dørfjærene er festet. 642 Fotpanelet er demontert. → 644 Sokkelplaten er demontert. → 645 Overløpskanalen er demontert. → 646
4.18.1 Demontering av dørhengsel
- Løsne låsekroken med en skrutrekker (1).
2. Trekk dørhengselet forover (2).

- Løsne jordkoblingen på dørhengselet.

4.18.2 Montering av dørhengsel



Reparasjon
4.19 Utskiftning av (nedre) dørpakning
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Sokkelplaten er demontert. → 645 Fotpanelet er demontert (alternativ). → 644 Dørfjærene er demontert. Betjeningspanelet er demontert. Ledningsnetholderen nederst til høyre er demontert.
- Løsne overløpskanalen.

- Sett på tetningshettene på venstre og høyre side av pakningsskinnen med dørpakningen.

- Sett inn dørpakningen med låseklaffen i den indre døren.
- Sikre dørpakningen med to holdeklipp.

Reparasjon
4.20.1 Demontering av dørpakning
4.20.2 Montering av dørpakning
Dørpakningen må kappes av til korrekt lengde før montering. Dette er 1750 mm for apparater med en høyde på 81 cm og 1850 mm for apparater med en høyde på 86 cm.
- Forbered korrekt dørpakning.
- Sørg for en korrekt monteringsposisjon for pakningsprofilen.

Pakningen må ikke ha bølger eller være strukket i hjørnene. Pakningen kappes diagonalt av i endene og møtes i spiss i bunnen av beholderen foran.
Plasser enden av pakningen rett mot fronten under den indre døren. Pakninger skal ligge så langt mot siden av beholderen som mulig.

Korrekt montert dørpakning:


Reparasjon
4.21 Utskifting av EmotionLight

EmotionLight er plassert i øvre utvendige område foran på skylletanken.
Forutsetning:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Arbeidsplaten er demontert (alternativ). Høyre sidepanel er demontert (alternativ). →637
4.21.1 Demontering av EmotionLight
- Løsne festekroken på baksiden (1).

- Ta holderen ut mot oppsiden (2).
- Trekk pluggen ut av kontakten (nederst til høyre foran på apparatet).
- Fjern den elektriske tilkoblingen fra strømmodulen.

- Fjern EmotionLight fra apparatet.
4.21.2 Montering av EmotionLight
- Sett holderen inn i skylletankrammen (1).


Reparasjon
- Fest festekroken (2).
3.

Monter kabelen på nedre høyre side.


Reparasjon
Bilde 3: Flat babel
- Sett i pluggen.

Reparasjon
4.22 Utskifting av TimeLight

TimeLight skal kun skiftes ut som komplettdel. TimeLight-modulen er festet til baksiden av sukkelplaten.
Forutsetting:
Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Fotpanelet er demontert. → 644 Sokkelplaten er demontert og snudd. 645
4.22.1 Demontering av TimeLight
- Bøy låseelementene (1) litt utover.

4.22.2 Montering av TimeLight
- Bøy låseelementene (1) tilbake igjen.

- Skyv TimeLight-modulen inn i føringen (2).
- Koble til den elektriske tilkoblingen.

Reparasjon
4.23 Utskifting av Gap Illumination
Forutsetning:
4.23.1 Demontering av Gap Illumination
- Løsne hempen (1).
- Fjern den elektriske tilkoblingen fra betjeningsmodulen (2).

2.1. Løsne låsekroken på baksiden (1).
- Fjern lysfibrene (2).



Reparasjon
3.1. Løsne låsekroken (1).
- Løft opp kretskortet med holderen og fjern det fra betjeningsmodulrammen (2).

4.23.2 Montering av Gap Illumination
- Sett kretskortholderen inn i betjeningsmodulrammen.

- Stram til du hører et "klikk".

- Monter lysfibrene og stram til du hører et "klikk".

Risiko for elektrisk støt på grunn av strømførende deler!
Risiko for personskader på grunn av skarpe kanter!
- Sett inn gjenstandene som skal vaskes.

4.2.3 Montere anginsats
Nødvendige verktøy:
Tablettstyming [00614935] Koppstøtteklemme [00618565]
Kile inn anginsatsen med anddelene under kurvsystemet.


Reparasjon
4.3 Bytte varioDrawer
- Bøy håndtakflikene innover.
4.3.1 Fjerne varioDrawer
