SMV6ZBX01D - Myčka na nádobí BOSCH - Bezplatný návod k obsluze

Značka	Bosch
Model	SMV6ZBX01D
Typ produktu	Vestavná myčka nádobí
Výška	86 cm (modely 86 cm) / 81 cm podle verze
Šířka	60 cm (standardní)
Hloubka	55 cm (přibližně)
Hmotnost	Přibližně 45 kg
Elektrické napájení	220-240 V, 10 A, 50-60 Hz
Celkový výkon	2100 W (odhad)
Hlavní funkce	Vario drawer, EmotionLight, TimeLight, GAP illumination, filtrační systém, horní a dolní ostřikovací rameno, Vario zásuvka, přihrádka na šálky, vložka na vaření v páře
Programy	Několik mycích programů (nejsou uvedeny podrobně)
Bezpečnost	Automatické vypnutí, dětská pojistka, systém proti úniku, ochrana proti přetečení
Údržba a čištění	Omyvatelné filtry, demontovatelná ostřikovací ramena, vyměnitelné těsnění dveří
Náhradní díly a opravitelnost	Dostupné díly: pracovní deska, koš, Vario zásuvka, ostřikovací rameno, filtry, napájecí kabel, víko dávkovače detergentu, čerpadlo, boční stěna, dveře, ovládací panel, pružiny, základna, přepadový kanál, vnitřní dveře, pant, těsnění, EmotionLight, TimeLight, GAP illumination
Opravitelnost	Vysoká opravitelnost díky podrobným pokynům pro výměnu mnoha dílů
Obecné informace	Manuál dostupný v několika jazycích (FR, EN, DE, atd.) - 989 stran

Často kladené otázky - SMV6ZBX01D BOSCH

Jak demontovat pracovní desku myčky nádobí Bosch SMV6ZBX01D?

Odpojte spotřebič a vyjměte jej z vestavby. Odstraňte zadní šrouby (volitelně), zatlačte zajišťovací páčky nahoru, nadzvedněte pracovní desku dopředu a poté ji zatlačte dozadu, abyste ji vyjmuli.

Jak vyměnit horní ostřikovací rameno?

Odšroubujte horní ostřikovací rameno (1) a poté jej stáhněte dolů, abyste jej vyjmuli (2). Pro montáž jej vložte a pevně zašroubujte na místo.

Jak vyčistit filtry?

Otočte hrubý filtr proti směru hodinových ručiček, vyjměte filtrační systém. Rozložte mikrofiltr jeho snížením. Omyjte pod tekoucí vodou a poté znovu sestavte zarovnáním šipek.

Co dělat v případě výpadku napájení nebo úniku?

Nejprve zkontrolujte, zda je spotřebič řádně zapojen. V případě úniku uzavřete přívod vody a odpojte spotřebič. Konzultujte manuál pro lokalizaci úniku (přepadový kanál, těsnění).

Jak vyměnit čelní dveře?

Odpojte spotřebič. Odstraňte šrouby dveří, zajistěte je, poté odstraňte zbývající šrouby. Pro montáž umístěte čelní dveře a připevněte je dodanými šrouby (4x11 mm).

Jak získat přístup k Vario zásuvce pro demontáž?

Ohněte nožičky rukojeti dovnitř, vyjměte rukojeť shora. Zatlačte boční plastové vložky ven a vyjměte je. Poté odstraňte sklopné tyče a kovový rám.

Myčka nádobí zobrazuje chybový kód, co dělat?

Zkontrolujte tabulku kódů v úplném manuálu. Běžné kódy mohou indikovat problém s filtrem, ostřikovacím ramenem nebo přívodem vody. Po ověření těchto prvků restartujte spotřebič.

Jak vyměnit EmotionLight?

Odpojte spotřebič. Demontujte pracovní desku a v případě potřeby pravou boční stěnu. Odpněte výstupek, vyjměte objímku shora a poté odpojte připojení. Namontujte novou objímku a zacvakněte výstupek.

Jaká je doporučená výška pro instalaci?

Myčka nádobí je navržena pro výšku 86 cm (modely 86 cm) nebo 81 cm. Ujistěte se, že je pracovní deska demontována pro vestavbu.

Jak udržovat těsnění dveří?

Pravidelně čistěte těsnění vlhkým hadříkem. Pokud je těsnění poškozené, vyměňte jej: odstraňte upevňovací klipy, oddělte staré těsnění a nainstalujte nové při dodržení délky (1750 mm pro 81 cm, 1850 mm pro 86 cm).

NÁVOD K OBSLUZE SMV6ZBX01D BOSCH

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Důležité informace 86

1.1.1 Účel 86 1.2 Vysvětlení symbolů 86 1.2.1 Úroveň nebezpečí 86 1.2.2 Symboly nebezpečí 86 1.2.3 Struktura výstrah 87 1.2.4 Obecné symboly 87

Bezpečnost 88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče 88

Nástroje a pomůcky 89

Oprava 90

4.11.1 Vyjmutí vnějších dvířek 103 4.11.2 Montáž vnějších dvířek 103

4.12 Výměna ovládacího panelu 105

4.12.1 Odstranění ovládacího panelu 105 4.12.2 Montáž ovládacího panelu 105

4.13 Oprava pružin dvířek 106

4.14 Výměna spodního panelu 108

4.14.1 Sejmutí spodního panelu 108 4.14.2 Montáž spodního panelu 108

4.15 Výměna zásuvkové desky v základně 109

4.15.1 Odstranění zásuvkové desky v základně 109 4.15.2 Montáž zásuvkové desky v základně 109

4.16 Výměna přepadového potrubí 110

4.16.1 Odstranění přepadového odtoku 110 4.16.2 Montáž přepadového potrubí 111

4.17 Výměna vnitřních dvířek 113

4.17.1 Vyjmutí vnitřních dvířek 113 4.17.2 Montáž vnitřních dvířek 113

4.18 Výměna závěsů dvířek 114

4.18.1 Odstranění závěsů dvířek 114 4.18.2 Montáž závěsů dvířek 114

4.19 Výměna (spodního) těsnění dvířek 116

4.19.1 Vyjmutí těsnění dvířek 116 4.19.2 Montáž těsnění dvířek 117

4.20 Výměna (horního) těsnění dvířek 118

4.20.1 Vyjmutí těsnění dvířek 118 4.20.2 Montáž těsnění dvířek 118

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight 119

4.21.1 Odstranění EmotionLight 119 4.21.2 Montáž EmotionLight 119

4.22 Výměna TimeLight 122

4.22.1 Vyjmutí TimeLight 122 4.22.2 Montáž TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination 123 4.23.2 Montáž Gap Illumination 124

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli provést vlastní opravu spotřebiče v souladu s platnými předpisy o designu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zvlástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílu pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými a pohyblivými součástmi.

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulů, včetně připojovacích vodičů.

Nástroje a pomůcky

Oznaceni Detaily Snímyk
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro Šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy Šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelně).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte tělo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodících lišt pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelné).

Oprava

Ze spotřebiče byl odstraněn příslušenství.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565] 1. Vložte zásobník na tablety do čela koše. 2. Vystředěte a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáků šálků

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálku [00618565]

Při mytí šálku je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálku. U vysokých sklenic doporučujeme ponechat držák šálku sklopený. Jsou-li horní koše vybaveny volitelnou plastovou vložkou, musí být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálku na správné místo.

1. Vyklopte držák.

Oprava

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálku [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

Oprava

4.3 Výměna zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

4.3.1 Vyjmutí zásuvky varioDrawer

1. Vyjmete madlo směrem nahoru.
2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

Oprava

1. Opatrně ohněte zoubky vodící kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.
2. Vycvakněte čelo kovového rámu z držáku.

1. Vysuňte kovový rám ven z kolejnic.

4.3.2 Montáž zásuvky varioDrawer

Montáž proveďte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte je vytáhnutím směrem dolů (2).

1. Vyjmete spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno. Ostřikovací rameno zaklapne na své místo.
2. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava

4.5 Výměna filtru

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vytáhnutím vyjměte mikrofiltr.

4.5.2 Montáž filtru

1. Smontujte filtrační systém.

Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.

1. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček.

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.
2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte ji směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný.

Připojení síťové přípojky

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodících lišt na jedné straně. Za použití jemné síly zatlačte opačný konec do vodících lišt.
2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý. Filtry jsou odstraněné. → 96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla (šipka) a uchopte jej za rozpěru.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1. Plně integrovaný spotřebič

1. Vyklopte boční panel nahoru směrem ven (2).
2. Spusťte boční panel a vytáhněte jej ze žlábku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

4.11.1 Vyjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

3

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

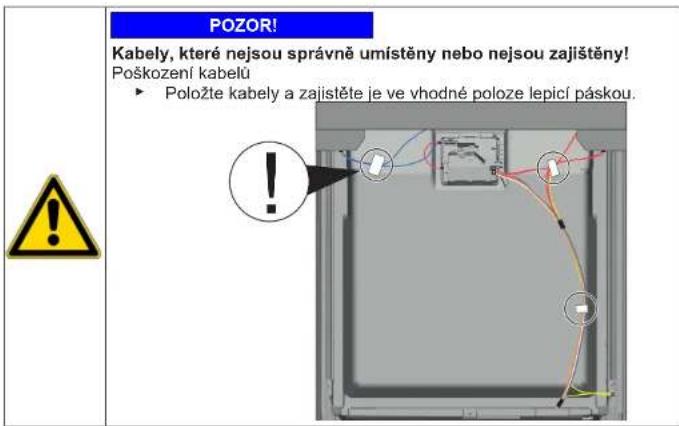

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

Izolační rouno je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy. 1. Zavřete vnitřní dvířka, aniž byste je zaklapli. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

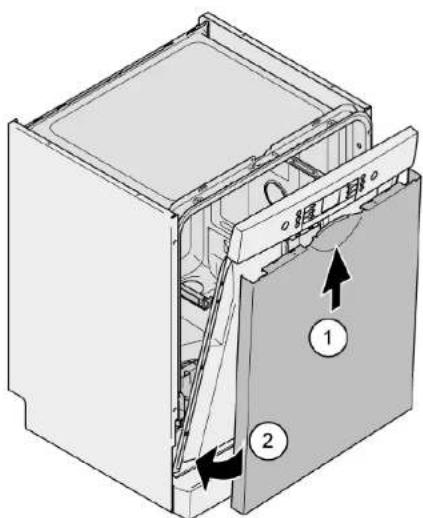

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

Oprava

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny leštícího prostředku (1,2).

1. Odpojte zemnicí kabel (3) (volitelné).
2. Otevřete dvířka spotřebiče.
3. Zajistěte ovládací panel proti pádu (přidržte jej).
4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

Montáž proveďte v opačném sledu.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelů.

2.1. Dvířka pootevřete (1).

1. Umístěte drážku do žlábku základny (2).
2. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří.

Oprava

3.1. Jemně zavřete dvířka (4).

1. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
2. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný / integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit předmět pod přední boční stranu spotřebiče, aby došlo k odělení spodního panelu od nožiček.

1. Sáhněte šroubovákem do otvoru lišty (1) a uvolněte západku jejím zatlačením dolů.

3. Zvedněte panel.

1. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

Oprava

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku (volitelné) je odstraněna. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič). Spodní panel je odstraněný (volitelné), →108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1. Uvolněte západky (2).
2. Opatrně nakloňte zásuvkovou desku dopředu (1).

4.

Odjistěte zástrčku na západce a zatahněte dozadu (volitelné) (2).

Montáž zásuvkové desky proveďte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelné). Vnější dvířka jsou vyjmuta. Spodní panel je odstraněn (volitelné). →108 Zásuvková deska v základně je odstraněná. →109

4.16.1 Odstranění přepadového odtoku

Zbytková voda

• Po odstranění vypouštěcí hadice může vytéct zbytková voda. Zachyťte vodu nebo ji ze dna spotřebiče odsajte.
• Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

3.1. Pod kovový držák vložte šroubovák (1).

1. Jemně uvolněte kovovou úchytku (2).

Oprava

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. Umístěte přepadové potrubí (1).
2. Zasuňte přepadové potrubí do těsnění (2).
3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší přesností (4).
5. Zaklapněte přepadové potrubí (5).

Oprava

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný. → 101 Vnější dvířka jsou vysunuta. Vnitřní dvířka jsou odstraněna. Ovládací panel je odstraněný, → 105 Pružiny dvířek jsou zajištěné. → 106 Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněná, → 109 Přepadový žlábek je odstraněný. → 110

4.18.1 Odstranění závěsu dvířek

1.1. Pomocí šroubováku uvolněte západku (1).

1. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

Oprava

1. Do spotřebiče umístěte závěs (1).
2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

2.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích

Proveďte uzemnění.

Oprava

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Vnější dvířka jsou vyjmuta. Zásuvková deska v základně je odstraněna. → 109 Spodní panel je odstraněn (volitelně). → 108 Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněn. Byl odstraněn držák kabelového svazku vpravo dole.

1. Ze spodního těsnění dveří vyjměte dveřní přidržné spony (1, 2).

1. Odpojte přepadový odtok.

3. Vyjměte přepadový žlab.

Oprava

1. Z vnitřních dvířek vyjměte spodní těsnění.

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

1. Do vnitřních dvířek vložte těsnění s uzavírací klapkou.
2. Těsnění dvířek zajistěte dvěma přidržnými sponami.

Oprava

4.20 Výměna (horního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjměte těsnění.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnicí lišty.

4

Těsnění nesmí být v rozích zviněné ani napnuté. Těsnění je na konci příčně zaříznuto a zepředu se zužuje směrem ke spodní části zásobníku.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

Oprava

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelné). Pravý boční panel je odstraněný (volitelné).→101

4.21.1 Odstranění EmotionLight

1. Vytáhněte držák směrem nahoru (2).
2. Vytáhněte zástrčku konektoru (vpravo dole na přední straně spotřebiče).
3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

Oprava

• Namontujte kabel v oblasti závěsů dveří (mezi plochým pantem a proplachovací nádrží) tak, aby nemohl být poškozen pohyblivými částmi.

Kabel namontujte na spodní pravou stranu.

Oprava

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

4.22 Výměna TimeLight

TimeLight se vyměňuje pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněná a otočená. → 109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodících lišt (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodících lišt (2).
2. Zapojte elektrické připojení.

Oprava

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou demontovaná. Ovládací panel je odstraněný.

4.23.1 Vyjmutí Gap Illumination

1. Odjistěte západku (1).
2. Odpojte elektrické připojení z provozního modulu (2).

2.1. Odjistěte přidržný hák vzadu (1).

2. Vyjměte světelné vlákno (2).

Oprava

3.1. Odjistěte přidržný hák (1).

1. Zvedněte desku spojů s držákem a vyjměte ji z rámu provozního modulu (2).

4.23.2 Montáž Gap Illumination

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutím.

1. Vodič připojte k provoznímu modulu.

Tip til reparation - Opvaskemaskine

1 Om dette dokument. 127

1.1 Důležité informace 127

1.1.1 Formální 127 1.2 Vysvětlení symbolů 127 1.2.1 Úrovně nebezpečí 127 1.2.2 Symboly nebezpečí 127 1.2.3 Struktura varování 128 1.2.4 Obecné symboly 128

Bezpečnost 129

Poznámky k opravám - Umyvačka riadu

1 O tomto dokumentu 786

1.1 Důležité informace 786

1.1.1 Účel 786 1.2 Vysvětlení symbolů 786 1.2.1 Úrovně nebezpečí 786 1.2.2 Symboly označující rizika 786 1.2.3 Struktura varování 787 1.2.4 Obecné symboly 787

Bezpečnost 788

2.1 Obecné bezpečnostní pokyny 788

2.1.1 Všechny domácí spotřebiče 788

Nástroje a pomůcky 789

Oprava 790

4.1 Výměna pracovní plochy 790

4.1.1 Odstranění pracovní plochy 790 4.1.2 Montáž pracovní plochy 790

4.2 Instalace systému košů 791

4.2.1 Montáž držadla v modeli rozmerom 86 cm 791 4.2.2 Montáž úchytky na pridržanie pohárov 791 4.2.3 Montáž naparovacej vložky 792

4.3 Výmena zásuvky varioDrawer 793

4.3.1 Vybratie zásuvky varioDrawer 793 4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výmena ostrekovacích ramien 795

4.4.1 Odoberanie ostrekovacieho ramena 795 4.4.2 Montáž ostrekovacieho ramena 795

4.5 Výmena filtrov 796

4.5.1 Odoberanie filtra 796 4.5.2 Montáž filtra 796

4.6 Montáž ostrekovacej hlavice na plech na pečenie 797

4.7 Výmena elektrického kábla 798

4.7.1 Odpojenie elektrického kábla 798 4.7.2 Pripojenie elektrického kábla 798

Poznámky k opravám - Umývačka riadu

4.21 Výmena EmotionLight 819

4.21.1 Odoberanie osvetlenia EmotionLight 819 4.21.2 Montáž osvetlenia EmotionLight 819

4.22 Výmena TimeLight 822

4.22.1 Odstránenie TimeLight 822 4.22.2 Montáž TimeLight 822

Máte-li dotazy, kontaktujte náš zákaznický servis. Za škody ručíme pouze v případě, že byly pokyny dodrženy správně.

1.2 Vysvětlení symbolů


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/vovania. Opatrenia a zákazy na zabrànenie nebezpeçenstvu.

Následující příklad znázorňuje varování před zásahem elektrickým proudem při dotyku s částmi pod napětím. Je uvedeno opatření k předejití nebezpečí.


NEBEZPEÇENSTVO Nebezpeçenstvo òrazu elektrickým prudom pri dotyku s Čast'ami pod napatim! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom oprav.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující všeobecné symboly:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Všeobecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Spotřebič je odpojen od elektrického napájení. Spotřebič je volně dostupný.

4.1.1 Odstranění pracovní plochy

1. Odstraňte dvě šrouby vzadu (1) (volitelné).
2. Stiskněte obě záchytné páčky pod pracovní plochou směrem nahoru (2).

1. Vpředu mírně zvedněte pracovní plochu (3).
2. Pracovní plochu odtlačte směrem dozadu (4).
3. Odstraňte pracovní plochu.

4.1.2 Montáž pracovní plochy

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Odebírání ostřikovacího ramene

1. Odšroubujte horní ostřikovací rameno (1) a potáhněte dolů, dokud ho vyjmete (2).

1. Vytáhněte spodní ostřikovací rameno dolů, čímž ho vyjmete.

4.4.2 Montáž ostřikovacího ramene

1. Vložte spodní ostřikovací rameno. Ostřikovací rameno zacvakne na své místo.
2. Vložte horní ostřikovací rameno a napevno ho zašroubujte na své místo.

Oprava

4.5 Výměna filtrů

4.5.1 Demontáž filtru

1. Otočte filtr na hrubé nečistoty proti směru hodinových ručiček (1) a odeberte filtrační systém (2).

4.7 Výměna elektrického kabelu

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Spotřebič je volně dostupný.

4.7.1 Odpojení elektrického kabelu

Zachycujte opatrně zástrčku elektrického kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení elektrického kabelu

POZOR!

Na vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Dvířka byla otevřena. Kryt na prací prostředek byl otevřen.

1. Odčerpejte všechnu vodu.

V případě potřeby použijte houbu.

1. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

1. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.10.2 Montáž bočného panelu

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

4.11.1 Odoberanie vonkajších dvierok

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3.

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolační pás byl umístěn a zafixován na vnitřní straně vnějších dvířek. Závěsy jsou vloženy do vnějších dvířek. 1. Zavřete vnitřní dvířka tak, aby nezacvakla. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.13 Zajištění pružin dvířek

1. Vyjměte kryt vodítka kabelu.

2.1. Dvířka mírně pootevřete (1).

Systém kabelů se automaticky připojí k závěsu na dvířkách.

Oprava

Paty jsou identické a je možné je zaměnit.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Vnější dvířka jsou odebrána (plně integrované/integrované).

V závislosti na modelu série je zástrčka k EmotionLight stále zajištěna k základně.

Odblokujte zástrčku na západce a potáhněte dozadu (volitelné) (2).

4.15.2 Montáž desky zásuvky v základně

• Při montáži desky zásuvky v základně postupujte v opačném pořadí kroků demontáže.

Oprava

1. Zkontrolujte montáž na pravé a levé straně. 3. Zkontrolujte pevnou polohu.

1. Zacvakněte kovové úchytky na levé a pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.17.1 Odebírání vnitřních dvířek

1. Odstraňte šrouby (1).
2. Odeberte vnitřní dvířka směrem nahoru (2).

4.17.2 Montáž vnitřních dvířek

1. Sklopte těsnění dvířek dopředu.
2. Posuňte vnitřní dvířka za těsnění dvířek.
3. Zavřete vnitřní dvířka.
4. Sklopte těsnění dvířek nohou. Boční části směřují dolů.
5. Závěs dvířek posuňte nahoru.
6. Závěs dvířek zajistěte pomocí šroubů.
7. Vnitřní dvířka umístěte na závěs dvířek.
8. Vnitřní dvířka zajistěte pomocí šroubů.

Oprava

4.18 Výměna závěsu dvířek

Požadavek:

① Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný. Boční panel je odebrán. → 801 Vnější dvířka jsou odebrána. Vnitřní dvířka jsou odstraněna. Ovládací panel je odebrán. → 805 Pružina z dvířek je připevněna. → 806 Spodní panel je odebrán. → 808 Deska zásuvky základny je odebrána. → 809 Přepadový kanál je odebrán. → 810

4.18.1 Odebírání závěsu dvířek

1. Uvolněte zachytávací háček pomocí šroubováku (1).
2. Závěs dvířek potáhněte dopředu (2).

1. Utvořte uzemňovací připojení na závěsu dvířek.

4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odebrána. Deska zásuvky základny je odebrána. →809 Spodní panel (volitelné) je odebrán. →808 Pružiny z dvířek jsou odstraněny. Ovládací panel je odebrán. Držák pásu kabelů dole vpravo je odstraněn.

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

POZOR! Nesprávná montáž! Poškození kabelů v oblasti závěsu dvířek. Namontujte kabel v oblasti okolo závěsu dvířek (mezi závěsem desky a vyplachovací nádržkou) tak, aby ho nemohly poškodit pohyblivé části.

Kabel namontujte vpravo dole.

Oprava

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

4.22 Výměna TimeLight

TimeLight vyměňujte pouze jako kompletní díl. Modul TimeLight je připevněn na zadní části desky zásuvky základny.

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spodní panel je odebrán. → 808. Deska zásuvky základny je odebrána a otočena. → 809.

4.22.1 Odstranění TimeLight

1. Zachytávací prvky (1) ohněte mírně směrem ven.

1. Potáhněte modul TimeLight nahoru ven z vodítka (2).

4.22.2 Montáž TimeLight

1. Zachytávací prvky (1) znovu ohněte zpět.

1. Zasuňte modul TimeLight do vodítka (2).
2. Vytvořte elektrické připojení.

Oprava

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odpojená. Ovládací panel je odebrán.

4.23.1 Odstranění Gap illumination

1. Odpojte úchytku (1).
2. Odstraňte elektrické připojení z ovládacího modulu (2).

2.1. Odpojte úchytku vzadu (1).

1. Odoberte svetelné vlákno (2).

Oprava

3.1. Odpojte zachytávací háčik (1).

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž Gap illumination

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia.

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
