SMV6ZBX01D - Pomivalni stroj BOSCH - Brezplačna navodila za uporabo

Znamka	Bosch
Model	SMV6ZBX01D
Vrsta izdelka	Vgradni pomivalni stroj
Višina	86 cm (modeli 86 cm) / 81 cm odvisno od različice
Širina	60 cm (standardno)
Globina	55 cm (približno)
Teža	Približno 45 kg
Električni priključek	220-240 V, 10 A, 50-60 Hz
Skupna moč	2100 W (ocena)
Glavne funkcije	Vario predal, EmotionLight, TimeLight, GAP osvetlitev, filtrirni sistem, zgornja in spodnja škropilna ročica, Vario predal, police za skodelice, vložek za parno kuhanje
Programi	Več programov pomivanja (niso podrobno navedeni)
Varnost	Samodejni izklop, otroška zaščita, sistem proti puščanju, zaščita pred prelivanjem
Vzdrževanje in čiščenje	Pralni filtri, odstranljive škropilne ročice, zamenljivo tesnilo vrat
Nadomestni deli in popravljivost	Na voljo deli: delovna plošča, košara, Vario predal, škropilna ročica, filtri, napajalni kabel, pokrov detergenta, črpalka, stranska stena, vrata, nadzorna plošča, vzmeti, podstavek, pretočna cev, notranja vrata, tečaj, tesnila, EmotionLight, TimeLight, GAP osvetlitev
Popravljivost	Visoka popravljivost zaradi podrobnih navodil za zamenjavo številnih delov
Splošne informacije	Navodila na voljo v več jezikih (FR, EN, DE itd.) - 989 strani

Pogosto zastavljena vprašanja - SMV6ZBX01D BOSCH

Kako odstraniti delovno ploščo pomivalnega stroja Bosch SMV6ZBX01D?

Odklopite aparat in ga izvlecite iz niše. Odstranite zadnje vijake (neobvezno), potisnite zaklepne vzvodke navzgor, dvignite delovno ploščo naprej, nato jo potisnite nazaj, da jo odstranite.

Kako zamenjati zgornjo škropilno ročico?

Odvijte zgornjo škropilno ročico (1) in jo potegnite navzdol, da jo odstranite (2). Za namestitev jo vstavite in trdno privijte na mesto.

Kako očistiti filtre?

Grobi filter zavrtite v nasprotni smeri urinega kazalca, odstranite filtrirni sistem. Mikrofilter razstavite tako, da ga spustite navzdol. Očistite pod tekočo vodo, nato ponovno sestavite tako, da poravnate puščice.

Kaj storiti v primeru izpada elektrike ali puščanja?

Najprej preverite, ali je aparat pravilno priključen. V primeru puščanja zaprite dovod vode in odklopite aparat. Oglejte si navodila za lokalizacijo puščanja (pretočna cev, tesnila).

Kako zamenjati vrata fasade?

Odklopite aparat. Odstranite vijake vrat, jih pritrdite, nato odstranite preostale vijake. Za montažo namestite vrata fasade in jih pritrdite s priloženimi vijaki (4x11 mm).

Kako dostopati do Vario predala za demontažo?

Upognite nogice ročaja navznoter, odstranite ročaj z vrha. Potisnite stranske plastične vložke navzven in jih odstranite. Nato odstranite zložljive palice in kovinski okvir.

Pomivalni stroj prikazuje kodo napake, kaj storiti?

Preverite tabelo kod v celotnih navodilih. Običajne kode lahko kažejo na težave s filtrom, škropilno ročico ali dovodom vode. Po preverjanju teh elementov znova zaženite aparat.

Kako zamenjati EmotionLight?

Odklopite aparat. Po potrebi odstranite delovno ploščo in desno stransko steno. Odstranite zaskočko, odstranite vtičnico z vrha, nato odklopite povezave. Namestite novo vtičnico in vpnite zaskočko.

Kakšna je priporočena višina za namestitev?

Pomivalni stroj je zasnovan za višino 86 cm (modeli 86 cm) ali 81 cm. Prepričajte se, da je delovna plošča odstranjena za vgradnjo.

Kako vzdrževati tesnilo vrat?

Redno čistite tesnilo z vlažno krpo. Če je tesnilo poškodovano, ga zamenjajte: odstranite pritrdilne sponke, snemite staro tesnilo in namestite novo ob upoštevanju dolžine (1750 mm za 81 cm, 1850 mm za 86 cm).

NAVODILA ZA UPORABO SMV6ZBX01D BOSCH

Opasnost za sigurnost/rad uredaja

Koristite samo originalne rezervne dijelove. Opasnost od oštećenja elektrostatički osjetljivih sastavnih dijelova (ESD)! Nemojte dodirivati module, uključujući priključke i rute vodiča.

Alati i pomagala

Oznaka Pojedinosti Slike
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos- nim klinom
Odvijač Torx T15 Duljina 80 mm
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm
Kljiješa s iglenim nosom [00340871]	Duljina: 200 mm, ravno

2021-03-22 9001630792 Autorska prava BSH Hausgeräte GmbH Stranica 48 od 989

Popravak

4.1 Zamjena radne ploče

Zahtjev:

Uređaj je isključen iz napajanja. Uređaju se može slobodno pristupiti.

4.1.1 Uklanjanje radne ploče

1. Uklonite dva vijka sa stražnje strane (1) (opcionalno).
2. Pritisnite obje zahvatne poluge ispod radne ploče prema gore (2).

1. Malo podignite radnu ploču s prednje strane (3).
2. Gurnite radnu ploču prema stražnjoj strani (4). 5. Uklonite radnu ploču.

4.1.2 Postavljanje radne ploče

1. Uklopite stražnji dio radne ploče u vodilice s pomoću pričvrsnih spojnica (1).

1. Gurnite radno pločo prema naprijed (2).
2. Pritisnite prednji dio radne ploče prema dolje dok se obje zahvatne poluge čujno ne uklope na mjesto (3).
3. Ponovno zavrnite dva vijka (4) (neobavezno).

Popravak

4.2 Postavljanje sustava košare

Zahtjev:

Košara je uklonjena iz uređaja.

4.2.1 Postavljanje vodilice za tablete za model od 86 cm Posebni alati:

Vodilica za tablete [00614935] Držač za šalice [00618565] 1. Umetnite vodilicu za tablete dijagonalno s prednje strane košare. 2. Centrirajte i uklopite vodilicu za tabletu na mjesto.

4.2.2 Postavljanje držača za šalice

Posebni alati:

Vodilica za tablete [00614935] Držač za šalice [00618565]

Prilikom pranja šalica možete preklopiti držač za šalice prema gore. Dodatni kut smanjuje nakupljanje vode na dnu šalica. U slučaju visokih čaša preporučujemo da držač za šalice ostane preklopljen prema dolje. Ako gornje košare imaju opcijske plastične umetke, treba prvo njih ukloniti.

1. Uklonite plastični umetak.

4.7.1 Odpajanje kabela za napajanje

4.8.2 Vstavljanje vzmeti

1. Vstavite dolgi konec vzmeti v odprtino za namestitev na dozatorju (1).

1. Vstavite kratki konec vzmeti v odprtino za namestitev pokrova za detergent (2).
2. Pritisnite pokrov na dozator (3).

4.8.3 Namestitev pokrova za detergent

1. Vstavite pokrov za detergent 5 mm v vodilo na eni strani, preden ga popolnoma odprete. Nežno pritisnite nasprotno stran v vodilo.
2. Preverite delovanje pokrova za detergent.

Popravilo

4.9 Zamenjava pokrova črpalke za odpadno vodo

Zahteva:

Košara je odstranjena. Filtri so odstranjeni. → 55

4.9.1 Odstranjevanje pokrova črpalke za odpadno vodo

1. Izčrpajte morebitno vodo.

Po potrebi uporabite gobo.

1. Odstranite pokrov črpalke z izvijačem in ga primite za prečni del.

1. Poklopac pumpe podignite prema unutra pod kutom in ga odstranite.

4.9.2 Namestitev poklopca črpalke za odpadno vodo

Vstavite poklopac pumpe (1) in ga pritisnite (2).

Poklopac pumpe se zaskoči v položaj.

Popravilo

4.10.2 Namestitev bočne plošče

1. Vstavite bočno ploščo v kanal podstavka (1).

Sl. 2: Popolnoma integrirano

1. Pritisnite bočno ploščo na napravo (2).
2. Pritrdite bočno ploščo z vijaki (3).

Popravilo

Naprava je izključena iz napajanja in iz priključka za dovod vode.

4.10 Zamenjava bočne plošče

Zahteva:

Naprava je odklopljena od električnega napajanja. Naprava je odklopljena od dovoda vode. Naprava je prosto dostopna. Prosto stoječi aparati: zgornja plošča je odstranjena.

4.10.1 Odstranjevanje stranske plošče

1.2.1 Stopnje nevarnosti

1. Priključite žico na krmilni modul.

Nasveti za popravilo - Pomivalni stroj

1.1 Pomembne informacije

1.1.1 Namen 1.2 Razlaga simbolov 1.2.1 Stopnje nevarnosti 1.2.2 Simboli za nevarnost 1.2.3 Struktura opozoril 1.2.4 Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Orodja in pripomočki

Popravilo

4.1 Zamenjava delovne površine

4.1.1 Odstranjevanje delovne površine 4.1.2 Namestitev delovne površine

4.2 Namestitev systemakosar 832

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm 832 4.2.2 Namestitev nosilca za skodelice 832 4.2.3 Namestitev nosilca za parne vložke 833

4.3 Zamenjava predalov varioDrawer 834

4.3.1 Odstranjevanje predalov varioDrawer 834 4.3.2 Namestitev predala varioDrawer 835

4.4 Zamenjava pršilnih ročic 836

4.4.1 Odstranjevanje pršilne ročice 836 4.4.2 Namestitev pršilne ročice 836

4.5 Zamenjava filtrov 837

4.5.1 Odstranjevanje filtra 837 4.5.2 Namestitev filtrov 837

4.6 Namestitev brizgalke za pekače 838

4.7 Zamenjava električnega kabla 839

4.7.1 Izklop električnega kabla 839 4.7.2 Priklop električnega kabla 839

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo 840

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo 840 4.8.2 Vstavljanje vzmeti 840 4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo 840

4.9 Zamenjava pokrova črpalke odpadne vode 841

4.9.1 Odstranjevanje pokrova črpalke odpadne vode 841 4.9.2 Namestitev pokrova črpalke odpadne vode 841

4.10 Zamenjava stranske plošče 842

4.10.1 Odstranjevanje stranske plošče 842 4.10.2 Namestitev stranske plošče 843

4.11 Zamenjava zunanjih vrat 844

4.11.1 Odstranjevanje zunanjih vrat 844 4.11.2 Namestitev zunanjih vrat 844

4.12 Zamenjava nadzorne plošče 846

4.12.1 Odstranjevanje nadzorne plošče 846 4.12.2 Namestitev nadzorne plošče 846

4.13 Pritrditev vzmeti vrat 847

4.14 Zamenjava letve podnožja 849

4.14.1 Odstranjevanje letve podnožja 849 4.14.2 Namestitev letve podnožja 849

4.15 Zamenjava plošče podnožja 850

4.15.1 Odstranjevanje plošče podnožja 850 4.15.2 Namestitev plošče podnožja 850

4.16 Zamenjava prelivnega kanala 851

4.16.1 Odstranjevanje prelivnega kanala 851 4.16.2 Namestitev prelivnega kanala 852

4.17 Zamenjava notranjih vrat 854

4.17.1 Odstranjevanje notranjih vrat 854 4.17.2 Namestitev notranjih vrat 854

4.18 Zamenjava tečaja vrat 855

4.18.1 Odstranjevanje tečaja vrat 855 4.18.2 Namestitev tečaja vrat 855

4.19 Zamenjava (spodnjega) tesnila vrat 857

4.19.1 Odstranjevanje tesnila vrat 857 4.19.2 Namestitev tesnila vrat 858

4.20 Zamenjava (zgornjega) tesnila vrat 859

4.20.1 Odstranjevanje tesnila vrat 859 4.20.2 Namestitev tesnila vrat 859

Nasveti za popravilo - Pomivalni stroj

4.21 Zamenjava EmotionLight 860

4.21.1 Odstranjevanje EmotionLight 860 4.21.2 Namestitev EmotionLight 860

4.22 Zamenjava TimeLight 863

4.22.1 Odstranjevanje TimeLight 863 4.22.2 Namestitev TimeLight 863

4.23 Zamenjava Gap illumination 864

4.23.1 Odstranjevanje Gap illumination 864 4.23.2 Namestitev Gap illumination 865

V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obrnite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
2	Nevarnost eksplozije
3	Nevarnost ureznin
4	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

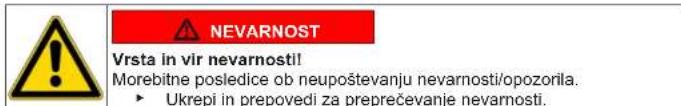

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom zaradi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

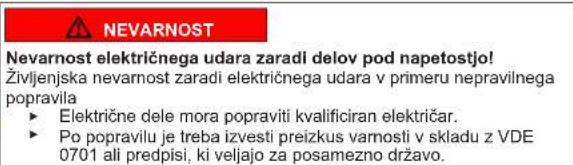

• Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
• Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

• Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent.

• Uporabljajte zaščitne čevlje. Težke komponente zavarujte pred padanjem. Delov telesa ne izpostavljajte premikajočim se komponentam.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele. Tveganje poškodb elektrostatično občutljivih komponent (ESD)! Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Izvjac Torx T20 z izvirtino [00340764]	100 mm. za vijake z varmostnim zatičem
Izvjac Torx T15 Dolžina 80 mm
Plošcati izvjac Stebo 10 mm x 1,6 mm x 200 mm
Koničaste klešće [00340871]	Dolžina: 200 mm, ravne

Popravilo

4.1 Zamenjava delovne površine

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je prosto dostopen.

4.1.1 Odstranjevanje delovne površine

1. Odstranite dva vijaka na zadnji strani (1) (izbirno).
2. Potisnite obe držalni ročici, ki sta pod delovno površino, navzgor (2).

1. Sprednji del delovne površine nekoliko dvignite (3).
2. Delovno površino potisnite stran od zadnjega dela (4).
3. Odstranite delovno površino.

4.1.2 Namestitev delovne površine

1. Zadnji del delovne površine zataknite v vodila z zadrževalnima objemkama (1).

1. Delovno površino potisnite k sebi (2).
2. Potisnite sprednji del delovne plošče navzdol, dokler se obe držalni ročici slišno ne zaskočita (3).
3. Znova privijte oba vijaka (4) (izbirno).

Popravilo

4.2 Namestitev sistemske košar

Zahteva:

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565] 1. Prestrezno posodico vstavite diagonalno na sprednji del košare. 2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565]

Pri pomivanju skodelic lahko nosilec za skodelice preklopite navzgor. Dodatni kot zmanjša zbiranje vode na dnu skodelic. V primeru visokih kozarcev priporočamo, da nosilec za skodelice preklopite navzdol. Če je zgornja košara opremljena z dodatnimi plastičnimi vložki, jih morate najprej odstraniti.

1. Odstranite plastični vložek.

1. Nosilec za skodelice namestite tako, da se zaskoči.

1. Preklopite nosilec.

Popravilo

1. Namestite predmete, ki jih želite pomiti.

4.2.3 Namestitev nosilca za parne vložke Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565]

Zataknite konce nosilca za parne vložke pod sistem košare.

Popravilo

4.3 Zamenjava predalov varioDrawer

4.3.1 Odstranjevanje predalov varioDrawer

1. Upognite zavihek ročaja navznoter.

1. Odstranite ročaj navzgor.
2. Plastične stranske vložke potisnite navzven in nato navzgor, ven iz okvirja.

Popravilo

1. Previdno upognite vodilni zavihek navzven.

1. Povlecite zložljive paličaste nosilce iz zavihka.
2. Kovinski okvir pritisnite spodaj ven iz držal.

1. Povlecite kovinski okvir nazaj, ven iz vodila.

4.3.2 Namestitev predala varioDrawer

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava pršilnih ročic

4.4.1 Odstranjevanje pršilne ročice

1. Odvijte zgornjo pršilno ročico (1), jo povlecite navzdol in odstranite (2).

1. Spodnjo pršilno ročico povlecite navzdol in odstranite.

4.4.2 Namestitev pršilne ročice

1. Namestite spodnjo pršilno ročico. Pršilna ročica se zaskoči v pravilen položaj.
2. Namestite zgornjo pršilno ročico in jo tesno privijte.

Popravilo

4.5 Zamenjava filtrov

4.5.1 Odstranjevanje filtra

1. Zasukajte grobi filter v levo (1) in odstranite filtrirni sistem (2).

Preverite, da v zbiralniku ni nobenih tujkov.

1. Mikrofilter povlecite navzdol, da ga odstranite.

4.5.2 Namestitev filtrov

1. Znova namestite filtrirni sistem. Poskrbite, da se zatiča na grobem filtru zaskočita v položaj.
2. Filtrirni sistem vstavite v aparat in grobi filter zasukajte v smeri urinega kazalca. Prepričajte se, da sta puščici poravnani ena z drugo.

Popravilo

4.6 Namestitev brizgalke za pekače

1. Odstranite zgornjo košaro.
2. Brizgalko za pekače vstavite v nosilec (1) in jo zasukajte na desno (2).

Brizgalka za pekače se zaskoči v pravilen položaj.

Popravilo

4.7 Zamenjava električnega kabla

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen.

4.7.1 Izklop električnega kabla

Vtič električnega kabla previdno premikajte gor in dol in ga izvlecite iz vtičnice.

4.7.2 Priklop električnega kabla

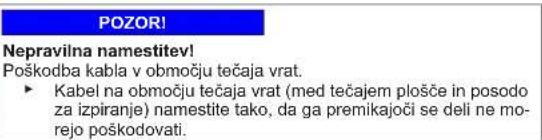

POZOR!

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo

Kot vzvod lahko uporabite manjši izvijač.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Vrata so bila odprta. Pokrovček predalčka za pomivalno sredstvo je bil odprt.

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo

1. Pomaknite pokrovček predalčka za 5 mm.
2. Na spodnji strani prizdignite pokrovček predalčka iz vodilnih tirnic in ga na zgornji strani odstranite iz vodilnih tirnic.
3. Odstranite vzmet.

4.8.2 Vstavljanje vzmeti

1. Dolgi konec vzmeti vstavite v namestitveno luknjo v predalčku za pomivalno sredstvo (1).

1. Kratki konec vzmeti vstavite v namestitveno luknjo v pokrovčku predalčka (2).
2. Pokrovček potisnite v predalček za pomivalno sredstvo (3).

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo

1. Pokrovček predalčka za pomivalno sredstvo na eni strani vstavite v vodilne tirnice za 5 mm do popolnoma odprtega položaja. Z rahlo silo pritisnite še drugo stran v vodilne tirnice.
2. Preverite delovanje pokrovčka predalčka za pomivalno sredstvo.

Popravilo

4.9 Zamenjava pokrova črpalke odpadne vode

Zahteva:

4.9.1 Odstranjevanje pokrova črpalke odpadne vode

1. Odstranite morebitno vodo.

Po potrebi uporabite gobo.

1. Z žlico odmaknite pokrov črpalke in ga primite za prečni del.

1. Pokrov črpalke dvignite pod kotom navznoter in ga odstranite.

4.9.2 Namestitev pokrova črpalke odpadne vode

• Namestite pokrov črpalke (1) in ga potisnite navzdol (2).

Pokrov črpalke se zaskoči v pravilen položaj.

Popravilo

4.10 Zamenjava stranske plošče

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Prostostoječi aparati: delovna plošča je bila odstranjena. → 831

4.10.1 Odstranjevanje stranske plošče

1. S stranske plošče odstranite vijake (1).

Sl. 1: Popolnoma vgradni

1. Zgornji del stranske plošče nagnite nekoliko navzven (2).
2. Spustite stransko ploščo in jo povlecite iz osnovnega korita (3).

Popravilo

4.10.2 Namestitev stranske plošče

1. Stransko ploščo vstavite v osnovno korito (1).

Sl. 2: Popolnoma vgradni

1. Stransko ploščo potisnite na aparat (2).
2. Stransko ploščo pritrdite z vijaki (3).

Popravilo

4.11 Zamenjava zunanjih vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.11.1 Odstranjevanje zunanjih vrat

Preprosto odstranite vijake, ki so opisani v naslednjih korakih.

1. Odprite vrata.
2. Odstranite štiri vijake.

3.

Vrata pridržite tako, da jih na eni strani primete.

Odstranite dva vijaka.

4.11.2 Namestitev zunanjih vrat

Popravilo

Zahteva:

Izolacijski filc je bil pravilno nameščen in pritrjen na notranjo stran zunanjih vrat. Tečaji so nameščeni na zunanja vrata. 1. Notranja vrata zaprite, vendar jih ne zapahnite. 2. Zunanja vrata potisnite navzgor pod nadzorno ploščo (1).

1. Zunanja vrata pritisnite ob notranja vrata in zadržite (2).

4

Vrata pridržite tako, da jih na eni strani primete.

Vrata odprite in jih pritrdite z dvema vijakoma (kovinska vijaka 4 x 11 mm).

1. Pritrdite zunanja vrata s štirimi vijaki (kovinski vijaki 4 x 11 mm).

Popravilo

4.12 Zamenjava nadzorne plošče

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.12.1 Odstranjevanje nadzorne plošče

1. Z nadzorne plošče odklopite električne priključke in senzor za nizko raven sredstva za izpiranje (1, 2).

1. Odklopite ozemljitveni kabel (3) (izbirno).
2. Odprite vrata aparata.
3. Nadzorno ploščo zavarujte pred padcem (držite jo).
4. Odstranite šest vijakov.

1. Odstranite nadzorno ploščo.

4.12.2 Namestitev nadzorne plošče

Uporabite vijake 4× 16mm

• Namestite v obratnem vrstnem redu.

Popravilo

4.13 Pritrditev vzmeti vrat

1. Odstranite pokrov vodila kabla.

Popravilo

4.14 Zamenjava letve podnožja

Nogi sta povsem enaki in ju lahko zamenjate.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.14.1 Odstranjevanje letve podnožja

1.

Nepravilno odstranjevanje.

Če letvico podnožja razrahljate ob straneh in jo odstranite, se lahko nogici odlimita. Če je poškodovan samo en nosilec, lahko strani zamenjata, saj sta nosilca enaka.

Priporočamo, da pod aparat spredaj ob strani nekaj podstavite in tako razbremenite letvico podnožja z nogama.

1. Z izvijačem sezite v vodila (1) in sprostite zatičako, da potisnete navzdol.

1. Odstranite letvico.
2. Nogici odstranite v smeri naprej (1).

4.14.2 Namestitev letvice podnožja

1. Vstavite nogici.
2. Letvico podnožja namestite na zgornji strani (1) in jo potisnite navzdol, dokler se slišno ne zaskoči (2).

Popravilo

4.15 Zamenjava plošče podnožja

Plošča podnožja se nahaja v spodnjem sprednjem delu.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Pohištvena fronta (izbirno) je bila odstranjena. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni). Letvica podnožja je bila odstranjena (izbirno).→849

4.15.1 Odstranjevanje plošče podnožja

1. Odstranite dva vijaka (1).

1. Odklopite držalne elemente (2).
2. Ploščo podnožja previdno nagnite k sebi (1).

4.

Odvisno od modela serije je čep za EmotionLight lahko še vedno pritrjen na podstavek.

Odvijte čep na držalni roci in ga povlecite nazaj (izbirno) (2).

4.15.2 Namestitev plošče podnožja

• Namestite ploščo podnožja v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava prelivnega kanala

Prelivni kanal se nahaja v spodnjem sprednjem delu aparata.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Pohištvena fronta je bila odstranjena (izbirno). Zunanja vrata so bila odstranjena. Letev podnožja je bila odstranjena (izbirno), → 849. Plošča podnožja je bila odstranjena. → 850

4.16.1 Odstranjevanje prelivnega kanala

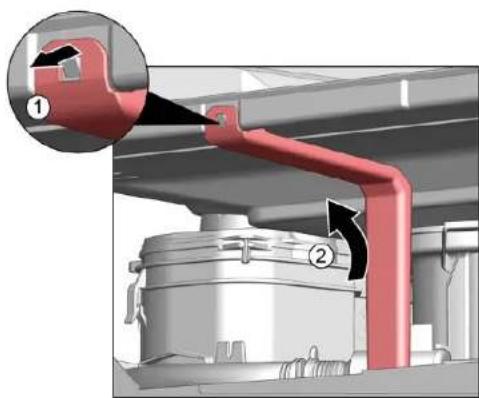

Ostanek vode

• Ko odstranite odtočno cev, lahko izteče ostanek vode. Vodo prestrezite ali jo iz prestrezne posode odstranite z brizgo.
• Privzdignite držalni mehanizem na vrhu (1, 2).

1. Sprostite zgornji držalni element.

3.1. Pod kovinsko zaporo vstavite izvijač (1).

1. Kovinsko sponko nežno sprostite (2).

Popravilo

1. Privzdignite prelivni kanal.

4.16.2 Namestitev prelivnega kanala

Škoda zaradi vode zaradi nepravilne namestitve prelivnega kanala! Prelivni kanal spodaj pravilno namestite v vodilo osnovnega korita. Prelivni kanal se zgoraj pravilno zaskoči.

1. Namestite prelivni kanal (1).
2. Premaknite prelivni kanal v tesnilo (2).
3. Pritisnite prelivni kanal v vodilo tesnila (3).
4. Prelivni kanal natančno vstavite (4).
5. Prelivni kanal zataknite (5).

Popravilo

1. Preverite nastavitev na levi in desni strani. 3. Preverite trdnost namestitve.

1. Odpnite kovinsko sponko na levi in desni strani.

Popravilo

4.17 Zamenjava notranjih vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.17.1 Odstranjevanje notranjih vrat

1. Odstranite vijake (1).
2. Odstranite notranja vrata navzgor (2).

1. Pritrdite tečaj vrat z vijaki.
2. Namestite notranja vrata na tečaj vrat.
3. Pritrdite notranja vrata z vijaki.

4.17.2 Namestitev notranjih vrat

1. Dvignite tesnilo vrat k sebi.
2. Premaknite notranja vrata za tesnilo vrat.
3. Zaprite notranja vrata.
4. Dvignite tesnilo vrat navzgor. Stranski del kaže navzgor.
5. Premaknite tečaj vrat navzgor.

Popravilo

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Stranska plošča je bila odstranjena. 842 Zunanja vrata so bila odstranjena. Notranja vrata so bila odstranjena. Nadzorna plošča je bila odstranjena. →846 Vzmeti vrat so bile pritrjene. 847 Letev podnožja je bila odstranjena, →849 Plošča podnožja je bila odstranjena. →850 Prelivni kanal je bil odstranjen. 851

4.18.1 Odstranjevanje tečaja vrat

1.1. Sprostite zaskočni zatič (1). 2. Tečaj vrat povlecite v smeri naprej (2).

1. Sprostite ozemljitev na tečaju vrat.

4.18.2 Namestitev tečaja vrat

Popravilo

1. Tečaj namestite na aparat (1).
2. Tečaj pomaknite navzdol (2), dokler se ne zapahne na aparat.

2.

Manjkajoči ozemljitveni priključek lahko vodi do napetostnega potenciala na vratih.

Priključite ozemljitev.

Popravilo

4.19 Zamenjava (spodnjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Plošča podnožja je bila odstranjena. →850 Letev podnožja je bila odstranjena (izbirno). →849 Vzmeti vrat so bile odstranjene. Nadzorna plošča je bila odstranjena. Držalo kabelskega snopa spodaj desno je bilo odstranjeno.

4.19.1 Odstranjevanje tesnila vrat

1. Odstranite dve zadrževalni sponki s spodnjega tesnila vrat (1, 2).

1. Odklopite prelivni kanal.

1. Odstranite prelivni žleb.

Popravilo

1. Z notranjih vrat odstranite spodnje tesnilo vrat.

4.19.2 Namestitev tesnila vrat

1. Na levo in desno stran tesnilne tirnice tesnila za vrata namestite tesnilne pokrovke.

1. Tesnilo vrat z zavihkom vstavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrževalnima sponkama.

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezati na pravo dolžino. To je 1750 mm za aparate z višino 81 cm in 1850 mm za aparate z višino 86 cm.

1. Pripravite ustrezno tesnilo vrat.
2. Prepričajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vložiščem tesnilnega traku.

4

V vogalih tesnilo ne sme biti nagubano ali razvlečeno. Konec tesnila je odrezan diagonalno in se skrije v sprednji spodnji del posode.

Namestite konec tesnila naravnost naprej pod notranjimi vrati. Tesnilo mora biti položeno ob robu posode čim dlje.

Pravilno nameščeno tesnilo vrat:

Popravilo

4.21 Zamenjava EmotionLight

EmotionLight se nahaja spredaj zgoraj v zunanjem delu posode za izpiranje.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Delovna površina je bila odstranjena (izbirno). Desna stranska plošča je bila odstranjena (izbirno).→842

4.21.1 Odstranjevanje EmotionLight

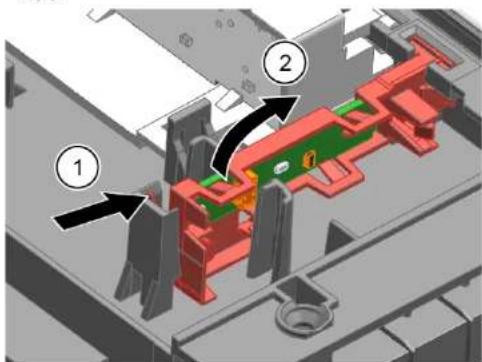

1. Odklopite zaskočna zatiča na zadnji strani (1).

1. Odstranite držalo v smeri navzgor (2).
2. Povlecite vtič iz priključka (spodaj desno na sprednji strani aparata).
3. Odstranite električni priključek iz napajalnega modula.

1. Odstranite EmotionLight iz aparata.

4.21.2 Namestitev EmotionLight

1. Vstavite držalo v okvir posode za izpiranje (1).

Popravilo

1. Poskrbite, da se zaskočna zatiča zaskočita (2).

3

Namestite kabel na desni spodnji strani.

Popravilo

Sl. 3: Ploščati kabel

1. Namestite vtič.

Popravilo

4.22 Zamenjava TimeLight

TimeLight zamenjajte samo kot celotni del. Modul TimeLight je pritrjen na zadnji del plošče podnožja.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Letev podnožja je bila odstranjena. → 849 Plošča podnožja je bila odstranjena in obrnjena. 850

4.22.1 Odstranjevanje TimeLight

1. Držalne elemente (1) upognite nekoliko navzven.

1. Modul TimeLight povlecite navzgor in ven iz vodila (2).

4.22.2 Namestitev TimeLight

1. Držalne elemente (1) upognite nazaj.

2. Modul TimeLight potisnite nazaj v vodilo (2). 3. Priključite električni priključek.

Popravilo

4.23 Zamenjava Gap illumination

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so razstavljena. Upravljalna plošča je bila odstranjena.

4.23.1 Odstranjevanje Gap illumination

1. Odklopite zatič (1).
2. Odstranite električni priključek iz upravljalnega modula (2).

2.1. Odklopite zaskočni zatič na zadnji strani (1). 2. Odstranite svetlobno vlakno (2).

Popravilo

3.1. Odklopite zaskočni zatič (1).

1. Dvignite PCB skupaj z držalom in ga odstranite iz okvirja upravljalnega modula (2).

4.23.2 Namestitev Gap illumination

1. Namestite držalo PCB v okvir upravljalnega modula.

1. Pričvrstite ga tako, da zaslišite klik.

1. Namestite svetlobno vlakno in ga pritrdite tako, da začutite klik.

1. Priključite kabel na upravljalni modul.
