SGU4HVS31E - Nõudepesumasin BOSCH - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav nõudepesumasin
Bränd	Bosch
Mudel	SGU4HVS31E
Kõrgus (reguleeritav)	81 cm - 86 cm
Laius	59,8 cm
Sügavus	55 cm
Kaal	Umbes 45 kg
Toiteallikas	220-240 V, 50 Hz
Peamised funktsioonid	EmotionLight valgustus, TimeLight, GAP valgustus, Vario sahtel, ülemine ja alumine pihustushoob, filtreerimissüsteem, aurutamise sisestus, tasside riiul
Paigaldus	Sisseehitatav (täielikult integreeritav või integreeritav)
Kamberi materjal	Roostevaba teras
Juhtimise tüüp	Juhtpaneel nuppudega
Ohutus	Enne remonti lahutage seade vooluvõrgust; elektrilöögi oht; kandke kaitsekindaid
Hooldus ja puhastamine	Filtrite ja pihustushoobade regulaarne puhastamine; jääkvee ärajuhtimine
Vahetatavad varuosad	Töölaud, korvisüsteem, pihustushoovad, filtrid, pesuaine kate, pumba kate, külgseina paneel, esiuks, juhtpaneel, ukse tihend, valgustid (EmotionLight, TimeLight, GAP), ukse hing, ülevoolukanal
Remonditavus	Kasutaja poolt vahetatavad osad vastavalt esitatud remondijuhistele; kasutage ainult originaalosi
Juhend	Remondijuhend saadaval (PDF, 989 lk) üksikasjalike juhistega
Mahutavus (hinnanguline)	12 katet
Veekulu (hinnanguline)	9,5 L tsükli kohta
Müratase (hinnanguline)	44 dB(A)

Korduma kippuvad küsimused - SGU4HVS31E BOSCH

Kuidas vahetada oma Bosch SGU4HVS31E nõudepesumasina tööplaati?

Demonteerimine: eemaldage kaks tagumist kruvi, kui need on olemas, lükake lukustushoobasid üles, tõstke töölauda veidi ettepoole, seejärel lükake tahapoole ja eemaldage. Paigaldamine: sisestage töölaud siinidesse, lükake ettepoole, seejärel alla, kuni kuulete hoobade fikseerumist. Vajadusel keerake kruvid tagasi.

Kuidas puhastada või vahetada filtreid?

Pöörake jämefiltrit vastupäeva ja eemaldage filtreerimissüsteem. Langetage mikrofilter eemaldamiseks alla. Paigaldamiseks pange süsteem uuesti kokku, joondades nooled, ja pöörake jämefiltrit päripäeva kuni fikseerumiseni.

Kuidas vahetada pihustushoobasid?

Ülemise hoova puhul keerake see lahti ja tõmmake alla. Alumise hoova puhul suruge alla ja eemaldage. Paigaldamine on vastupidine: sisestage alumine hoob kuni fikseerumiseni, seejärel sisestage ja keerake ülemine hoob kinni.

Kuidas vahetada pesuaine kaant?

Avage pesuaine kaas. Demonteerimine: lükake kaant 5 mm, tõstke see juhtsiinidest üles ja eemaldage vedru. Paigaldamiseks sisestage vedru (pikk ots pesuainekarbi auku, lühike ots kaane auku), seejärel asetage kaas juhtsiinidesse 5 mm enne avatud asendit ja vajutage.

Kuidas vahetada esiust?

Eemaldamine: avage uks, eemaldage neli kruvi, hoidke ust, eemaldage veel kaks kruvi. Paigaldamine: sulgege siseuks, lükake fassaad üles juhtpaneeli alla, suruge vastu siseust ja kinnitage kahe kruviga (4x11 mm), seejärel veel nelja kruviga.

Milliseid ohutusjuhiseid tuleb enne remonti järgida?

Ühendage seade vooluvõrgust lahti vähemalt 60 sekundit enne mis tahes sekkumist. Elektrilöögi oht pingestatud osade korral. Kandke kaitsekindaid lõikehaavade vältimiseks. Kasutage ainult originaalosi. Pärast remonti tehke ohutustest.

Kust leida selle mudeli varuosasid?

Varuosad on juhendis viidatud numbritega nagu [00340764]. Saate neid tellida Bosch'i müügijärgsest teenindusest või volitatud edasimüüjatelt. Kasutage alati originaalosi ohutuse ja korrektse töö tagamiseks.

Kuidas paigaldada Vario sahtel?

Paigaldamine toimub demonteerimisele vastupidises järjekorras. Demonteerimine: painutage käepideme konksud, eemaldage see, lükake plastist sisestused väljapoole, eemaldage kokkupandavad vardad, seejärel metallraam. Paigaldamine järgib vastupidiseid samme: sisestage raam, vardad, sisestused, käepide ja klõpsake kohale.

Kuidas vahetada alumist ukse tihendit?

Eemaldage kaks kinnitusklambrit, eraldage ülevoolukanal, seejärel eemaldage alumine tihend siseuksest. Paigaldamiseks asetage tihenduskorgid, sisestage tihend koos sulgeklapiga siseuksesse ja kinnitage klambritega.

Kuidas vahetada EmotionLight valgustit?

EmotionLight asub kambri eesmises ülaosas. Demonteerimine: vabastage riiv, eemaldage pesa ülalt, ühendage ühendused lahti. Paigaldamine: sisestage pesa raami, klõpsake riiv kohale, ühendage ühendused, jälgides, et kaabel oleks korralikult paigutatud kahjustuste vältimiseks.

KASUTUSJUHEND SGU4HVS31E BOSCH

4.1 Tööpinna vahetamine 255

4.1.1 Tööpinna eemaldamine 255 4.1.2 Tööpinna paigaldamine 255

4.2 Korvisüsteemi paigaldamine 256

4.2.1 Tabletisahltli paigaldamine 86 cm mudelile 256 4.2.2 Tassitoe klambri paigaldamine 256 4.2.3 Auruti vahetüki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine 258 4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260 4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtrite eemaldamine 261 4.5.2 Filtrite paigaldamine 261

4.6 Küpsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine 263

4.7.1 Toitejuhtme lahtiühendamine 263 4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine 264 4.8.2 Vedru paigaldamine 264 4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265 4.9.2 Reoveepumba katte paigaldamine 265

4.10 Küljepaneeli vahetamine 266

4.10.1 Küljepaneeli eemaldamine 266 4.10.2 Küljepaneeli paigaldamine 267

4.11 Valimise ukse vahetamine 268

4.11.1 Valimise ukse eemaldamine 268 4.11.2 Valimise ukse paigaldamine 268

4.12 Juhtpaneeli vahetamine 270

4.12.1 Juhtpaneeli eemaldamine 270 4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271 4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273 4.14.2 Aluspaneeli paigaldamine 273

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274 4.15.2 Sokliplaadi paigaldamine 274

4.16 Ülevoolutoru vahetamine 275

4.16.1 Ülevoolukanali eemaldamine 275 4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine 278 4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine 279

4.18.1 Uksehinge eemaldamine 279 4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine 281 4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine 283 4.20.2 Uksetihendi paigaldamine 283

Remonditeave - Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine 284 4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine 287 4.22.2 Tule TimeLight paigaldamine 287

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Süvendivalgustuse Gap Illumination eemaldamine 288 4.23.2 Süvendivalgustuse Gap Illumination paigaldamine 289

Selle dokumendiga seoses

1.1 Oluline teave

1.1.1 Eesmärk

Need remondijuhised toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutusseadmed

Ohutusseadmed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbol Tähendus

Kuumadest pindadest tingitud oht

Tugevast magnetväljast tingitud oht

Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud välimus ja standardiseeritud struktuur.

Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus

Erinõuande tunnus (tekst ja/või graafik)

Lihtsa nõuande tunnus (ainult tekst)

Videojuhendi lingi tunnus

Üld. sümbol Tähendus

Vajalike tööriistade tunnus

Vajalike eeltingimuste tunnus

Seisukorra tunnus (kui..., siis...)

Tulemuse tunnus

• Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 võrguühenduse määrustele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus.

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordilinte.

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsalised tan- gid [00340871]	Pikkus: 200 mm, sirge

4.1 Tööpinna vahetamine

Noe:

Seade on toitest lahutatud. Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mõlemat kangi tööpinna all ülespoole (2).

1. Tõstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage toopinna tagakülg juhikutesse, kasutades lukustusrongaid (1).

1. Lükake toopinda ettepoole (2).
2. Vajutage toopinna esikülge alla, kuni mõlemad kangid kuuldavalt paika klõpsavad (3).
3. Kruvige kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Märkus:

Vastav korv on seadmest eemaldatud.

4.2.1 Tabletisahvli paigaldamine 86 cm mudelile Eriotstarbelised tööriistad:

Tabletisahvel [00614935] Tassitoe klamber [00618565] 1. Kinnitage tabletisahvel diagonaalselt korvi esiosa külge. 2. Pange tabletisahvel keskele ja klõpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eriotstarbelised tööriistad:

Tabletisahvel [00614935] Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisanurk hoiab ära vee kogunemise tasside põhja. Kõrgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see kõigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Klõpsake tassitoe klamber paika.

3. Keerake klamber üles.

Remont

1. Pange pestavad esemed paika.

4.2.3 Auruti vahetüki paigaldamine

Eritööriistad:

Tabelisahtli juhik [00614935] Tassitoe klamber [00618565]

Kinnitage auruti vahetükk nii, et otsad jääksid korvisüsteemi alla.

Remont

4.3 Sahtli varioDrawer vahetamine

4.3.1 Sahtli varioDrawer eemaldamine

1. Painutage käepideme labatseid sissepoole.

1. Eemaldage käepide ülesuunas
2. Vajutage plastikust kõljetukid väljapoole ja üles raamist välja.

Remont

1. Painutage juhikuid ettevaatlikult väljapoole.

1. Tõmmake lahtikäiv rest sakkidest välja.
2. Suruge metallraam esiosas hoidikutest välja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tõmmake seda alla (2).

1. Eemaldamiseks tõmmake alumist pihustit alla.

4.4.2 Pihusti paigaldamine

1. Paigaldage alumine pihusti. Pihusti läheb klõpsuga
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

1. Keerake jämefiltrit vastupäeva (1) ja eemaldage filtrisüsteem (2).

Veenduge, et kogumisnõusse ei kukuks võõrkehasid.

1. Mikrofiltri eemaldamiseks tõmmake see alla.

4.5.2 Filtrite paigaldamine

1. Paigaldage filtrisüsteem uuesti. Veenduge, et jämefiltri lukustuskonksud klõpsaksid paika.
2. Pange filtrisüsteem seadmesse ja keerake jämefiltrit päripäeva. Veenduge, et noolekesed kattuksid.

Remont

4.6 Küpsetusresti pihustipea paigaldamine

1. Eemaldage ülemine kõrv.
2. Pange küpsetusresti pihustipea hoidikusse (1) ja keerake paremale (2).

Küpsetusresti pihustipea klõpsab paigale.

Remont

4.7 Toitejuhtme vahetamine

Noo:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi.

4.7.1 Toitejuhtme lahtiühendamine

• Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tõmmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektriühenduse ülekuumenemine!

Tuleoht

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klõpsu.

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Märkus:

Seade on toitest lahutatud. Seade on veethendusest lahutatud. Uks on avatud. Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Tõstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Paigaldage vedru lühike ots pesuaine sahtli katte paigaldusavasse (2).
2. Lükake kate jaoturisse (3).

4.8.3 Pesuaine sahtli katte paigaldamine

1. Pange pesuaine sahtli kate juhikutesse ühel pool nii, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool õrnalt juhikutesse.
2. Kontrollige, kas pesuaine sahtli kate toimib.

Remont

4.9 Reoveepumba katte vahetamine

Märkus:

Korv on eemaldatud. Filtrid on eemaldatud. → 261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kate lusikaga lahti ja võtke kinni selle keskosast.

1. Tõstke pumba kate nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

Paigaldage pumba kate (1) ja suruge see alla (2).

Pumba kate läheb klõpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Eraldi asetsevad seadmed: tööpind on eemaldatud. → 255

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tõmmake see alusrennist välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

1. Vajutage küljepaneel seadme peale (2).
2. Kinnitage küljepaneel kruvidega (3).

4.11 Välise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.11.1 Välise ukse eemaldamine

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

3

Hoidke ust ühelt poolt kinni.

Eemaldage kaks kruvi.

4.11.2 Valimise ukse paigaldamine

TÄHELEPANU

Valesti paigutatud või kinnitamata juhtmed!

Juhtmete kahjustamise oht

Paigaldage juhtmed ja kinnitage need kleeplindiga paigale.

Remont

Nõue:

Isolatsioonimaterjal on õigesti paigaldatud ja kinnitatud valimise ukse siseküljele. Hinged on pandud valimise ukse sisse. 1. Sulgege sisemine uks, kuid ärge lukustage seda kinni. 2. Lükake valimise uks üle juhtpaneeli alla (1).

1. Lükake valimise uks sisemise ukse vastu ja hoidke paigal (2).

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4x11 mm metallkruvid).

1. Kinnitage valimine uks nelja kruviga (4x11 mm metallkruvid).

Remont

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektrühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.
3. Hoidke juhtpaneelist kinni, et see maha ei kukuks.

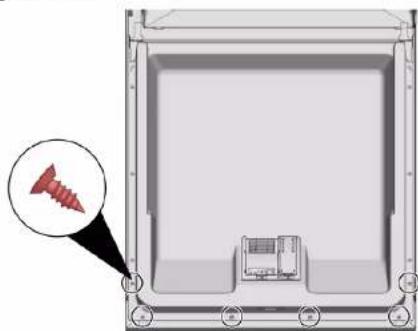

4. Eemaldage kuus kruvi.

1. Eemaldage juhtpaneel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4×16 mm kruvisid.

Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

2.1. Tehke uks veidi lahti (1).

1. Kinnitage põhjareeningu soonde (2).
2. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt ukseinge külge.

Remont

3.1. Lükake uks veidi koomale (4).

1. Vige soon taha ja vabastage uksehing (5).
2. Avage uks (6).

1. Korrake sama seadme teisel küljel.

Remont

4.14 Aluspaneeli vahetamine

Seade on toitest lahutatud. Seade on veetuhendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Sokliplaadi vahetamine

Sokliplaat asub esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel (valikuline) on eemaldatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav). Aluspaneel on eemaldatud (valikuline).

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1. Vabastage kinnituselemendid (2).
2. Kallutage sokliplaati ettevaatlikult ettepoole (1).

4.

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tõmmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetõhendusest lahutatud. Mööblipaneel on eemaldatud (valikuline). Välimine uks on eemaldatud. Aluspaneel on eemaldatud (valikuline), →273. Sokliplaat on eemaldatud. →274

4.16.1 Ülevoolumani eemaldamine

Jääkvesi

Kui tühjendusvoolik on eemaldatud, võib jääkvesi välja voolata. Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

3.1. Pange kruvikeeraja metallipiduri alla (1).

1. Vabastage ettevaatlikult metallklamber (2).

Remont

1. Tõstke ülevoolutoru välja.

4.16.2 Ülevoolutoru paigaldamine

Ülevoolutoru valest paigaldusest tingitud veekahjustus! Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse. Klõpsake ülevoolutoru ülevalt õigesti paika.

1.1. Paigaldage ülevoolutoru (1).

1. Viige ülevoolutoru tihendisse (2).
2. Lükake ülevoolutoru tihendi juhikusse (3).
3. Paigutage ülevoolutoru tihedalt (4).
4. Klõpsake ülevoolutoru paika (5).

Remont

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1). 2. Eemaldage sisemine uks ülesuunas (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Sisemise ukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on ülal näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud. → 266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud. → 270 Uksevedrud on kinnitatud. → 271 Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud. → 274 Ülevoolukanal on eemaldatud. 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Tõmmake uksehinge ettepoole (2).

1. Vabastage maandusühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Kui remonditööd on valesti tehtud, esineb elektriloogist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatsetus vastavalt standardile VDE 0701 või riiklikele määrustele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

4.19 Uksetihendi (alumine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Sokliplaat on eemaldatud. → 274 Aluspaneel on eemaldatud (valikuline). → 273 Uksevedrud on eemaldatud. Juhtpaneel on eemaldatud. Juhtmekimbu hoidik all on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage ülevoolukanal.

1. Tõstke ülevoolumenn välja.

Remont

1. Eemaldage sisemiselt ukselt alumine uksetihend.

1. Paigaldage uksetihendiga ühendusjuhikust vasakule ja paremale ühenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks sisemise ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Uksetihendi (ülemine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.20.1 Uksetihendi eemaldamine

Eemaldage sisemiselt raamilt uksetihend.

4.20.2 Uksetihendi paigaldamine

Enne paigaldamist tuleb uksetihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv uksetihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühtlane tihenduspesa ribaga.

4

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja otsad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Õigesti paigaldatud uksetihend:

Remont

4.21 Tule EmotionLight vahetamine

EmotionLight asub loputuspaagi ülemisel esimesel välispinnal.

Nõue:

Seade on toitest lahutatud. Seade on veethendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud (valikuline). Parempoolne küljepaneel on eemaldatud (valikuline).→266

4.21.1 Tule EmotionLight eemaldamine

1. Võtke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).
2. Tõmmake pistik ühendusest välja (seadme esiküljel all paremal).
3. Eemaldage elektrühendus toitemoodulist.

1. Eemaldage EmotionLight seadmest.

4.21.2 Tule EmotionLight paigaldamine

1. Pange hoidik loputuspaagi raamile (1).

Remont

1. Kinnitage haak (2).

3.

TÄHELEPANU!

Vale paigaldus!

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahele) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Remont

Joonis 3: Lame kaabel 4. Paigaldage pistik.

Remont

4.22 Tule TimeLight vahetamine

Vahetage TimeLight välja ainult tervikuna. Tule TimeLight moodul kinnitatakse sokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud ja ümber pööratud. → 274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul ülesuunas juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnituselemendid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendi valgustuse Gap Illumination vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on lahti võetud. Tööpaneel on eemaldatud.

4.23.1 Süvendi valgustuse Gap Illumination eemaldamine

1. Võtke kinnitus lahti (1).
2. Eemaldage töö moodulilt elektriühendus (2).

1. Eemaldage valguskiud (2).

Remont

3.1. Võtke haak lahti (1).

1. Tõstke trükkplaat koos hoidikuga üles ja eemaldage see töö mooduli raamilt (2).

4.23.2 Suvendivalgustuse Gap Illumination paigaldamine

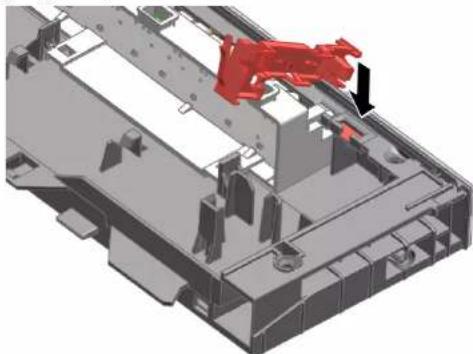

1. Paigaldage trukkplaadi hoidik toomooduli raamile.

2. Keerake seda, kuni kuulete klõpsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klõpsu.

1. Ühendage juhe toomooduliga.

4.8 AvtikataaKaUmuatoc atopputavtkou

Mnopeite va xnpoiomoinoet eva miko katoaio iya va to avoanKwote.

PouT6eO:

H ouokekunivatnoouvdeevn ano nny npoxn paoobociaac. Houkeunivai aotouv6eynntyapoxnvepu. H Tropa Exe aoviei. To kαλυμα atoppuattavtiko avoivε.
