Typ produktu	Zmywarka do zabudowy
Marka	Bosch
Model	SGU4HVS31E
Wysokość (regulowana)	81 cm - 86 cm
Szerokość	59,8 cm
Głębokość	55 cm
Waga	Około 45 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Główne funkcje	Oświetlenie EmotionLight, TimeLight, GAP illumination, szuflada Vario, górne i dolne ramię spryskujące, system filtracji, wkład do gotowania na parze, półka na filiżanki
Instalacja	Do zabudowy (całkowicie zabudowany lub zabudowany)
Materiał komory	Stal nierdzewna
Rodzaj sterowania	Panel sterowania z przyciskami
Bezpieczeństwo	Odłącz urządzenie przed jakąkolwiek naprawą; ryzyko porażenia prądem; nosić rękawice ochronne
Konserwacja i czyszczenie	Regularne czyszczenie filtrów i ramion spryskujących; opróżnianie pozostałej wody
Wymienne części zamienne	Blat roboczy, system koszy, ramiona spryskujące, filtry, pokrywa dozownika detergentu, pokrywa pompy, ściana boczna, drzwi frontowe, panel sterowania, uszczelka drzwi, oświetlenie (EmotionLight, TimeLight, GAP), zawias drzwi, kanał przelewowy
Możliwość naprawy	Części wymienne przez użytkownika zgodnie z dostarczonymi instrukcjami naprawy; używać wyłącznie oryginalnych części
Instrukcja	Instrukcja naprawy dostępna (PDF, 989 stron) ze szczegółowymi instrukcjami
Pojemność (szacunkowa)	12 kompletów naczyń
Zużycie wody (szacunkowe)	9,5 l na cykl
Poziom hałasu (szacunkowy)	44 dB(A)

Często zadawane pytania - SGU4HVS31E BOSCH

Jak wymienić blat roboczy w mojej zmywarce Bosch SGU4HVS31E?

Demontuj blat roboczy: usuń dwie tylne śruby, jeśli są, popchnij do góry dźwignie blokujące, lekko unieś blat do przodu, a następnie popchnij do tyłu i wyjmij. Montuj: wsuń blat w szyny, popchnij do przodu, a następnie w dół, aż usłyszysz, że dźwignie się zatrzasną. Dokręć śruby, jeśli to konieczne.

Jak wyczyścić lub wymienić filtry?

Obróć filtr zgrubny w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij system filtracji. Opuść mikrofiltr, aby go wyjąć. Do montażu złóż system, wyrównując strzałki, i obróć filtr zgrubny w kierunku zgodnym z ruchem wskazówek zegara, aż do zatrzaśnięcia.

Jak wymienić ramiona spryskujące?

W przypadku górnego ramienia odkręć je i pociągnij w dół. W przypadku dolnego ramienia opuść je, aby je wyjąć. Montaż jest odwrotnością: włóż dolne ramię aż do zatrzaśnięcia, a następnie włóż i przykręć górne ramię.

Jak wymienić pokrywę dozownika detergentu?

Otwórz pokrywę dozownika detergentu. Demontuj, przesuwając pokrywę o 5 mm, unieś ją na prowadnicach i wyjmij sprężynę. Do montażu włóż sprężynę (długi koniec w otwór pojemnika na środek, krótki w otwór pokrywy), a następnie umieść pokrywę 5 mm przed pozycją otwartą na prowadnicach i naciśnij.

Jak wymienić drzwi frontowe?

Demontaż: otwórz drzwi, usuń cztery śruby, przytrzymaj drzwi, usuń dwie kolejne śruby. Montaż: zamknij drzwi wewnętrzne, wsuń front do góry pod panel sterowania, dociśnij do drzwi wewnętrznych i przymocuj dwiema śrubami (4x11 mm), a następnie czterema kolejnymi śrubami.

Jakie środki bezpieczeństwa należy zachować przed naprawą?

Odłącz urządzenie od sieci co najmniej 60 sekund przed jakąkolwiek interwencją. Ryzyko porażenia prądem w przypadku części pod napięciem. Noś rękawice ochronne przed przecięciami. Używaj wyłącznie oryginalnych części. Wykonaj test bezpieczeństwa po naprawie.

Gdzie znaleźć części zamienne do tego modelu?

Części zamienne są wymienione w instrukcji z numerami takimi jak [00340764]. Można je zamówić w serwisie Bosch lub u autoryzowanych sprzedawców. Zawsze używaj oryginalnych części, aby zapewnić bezpieczeństwo i prawidłowe działanie.

Jak zamontować szufladę Vario?

Montaż odbywa się w odwrotnej kolejności niż demontaż. Demontaż: wygnij nóżki uchwytu, wyjmij go, wypchnij plastikowe wkładki na zewnątrz, wyjmij składane pręty, a następnie metalową ramę. Montaż przebiega w odwrotnej kolejności: włóż ramę, pręty, wkładki, uchwyt i zatrzaśnij.

Jak wymienić dolną uszczelkę drzwi?

Usuń dwa zaczepy mocujące, odczep kanał przelewowy, a następnie usuń dolną uszczelkę z drzwi wewnętrznych. Do montażu załóż zaślepki uszczelniające, włóż uszczelkę z klapką zamykającą w drzwi wewnętrzne i zamocuj za pomocą zaczepów.

Jak wymienić oświetlenie EmotionLight?

EmotionLight znajduje się z przodu u góry komory. Demontuj: odepnij zatrzask, wyjmij oprawkę od góry, odłącz połączenia. Montuj: włóż oprawkę w ramę, zatrzaśnij zatrzask, podłącz połączenia, upewniając się, że przewód jest prawidłowo ułożony, aby uniknąć uszkodzeń.

INSTRUKCJA OBSŁUGI SGU4HVS31E BOSCH

4.7.1 Wyciąganie kabla zasilającego

• Ostrożnie poruszaj wtyczką kabla zasilającego w górę i w dół, a następnie wyciągnij ją z gniazdka.

4.7.2 Podłączanie kabla zasilającego

UWAGA!

4.19.1 Wyjmowanie uszczelki drzwi

1. Włóż uchwyt do ramy zbiornika płuczącego (1).

Naprawa

Wskazówki naprawy - Zmywarka

1 Informacje dotyczące dokumentu 663

1.1 Ważne informacje 663

1.1.1 Cel dokumentu 663 1.2 Objaśnienie symboli ostrzegawczych 663 1.2.1 Oznaczenia poziomów niebezpieczeństwa 663 1.2.2 Symbole ostrzegawcze 663 1.2.3 Budowa ostrzeżeń 664 1.2.4 Ogólne symbole 664

A Bezpieczeństwo 665

2.1 Ogólne informacje dotyczące bezpieczeństwa 665 2.1.1 Wszystkie sprzęty gospodarstwa domowego 665

Narzędzia i pomoce techniczne 666

667

4.1 Wymiana blatu roboczego 667

4.1.1 Demontaż blatu roboczego 667 4.1.2 Montaż blatu roboczego 667

4.2 Montaż systemu koszy 668

4.2.1 Montaż prowadnic na tabletkę w modelach 86 cm.. 668 4.2.2 Montaż wkładki podtrzymującej filiżanki 668 4.2.3 Montaż podpórki na parowar 669

4.3 Wymiana szuflady varioDrawer 670

4.3.1 Wyjmowanie szuflady varioDrawer 670 4.3.2 Montaż szuflady varioDrawer 671

4.4 Wymiana ramion spryskujących 672

4.4.1 Demontaż ramienia natryskującego.. 672 4.4.2 Montaż ramienia spryskującego 672

4.5 Wymiana filtrów 673

4.5.1 Demontaż filtra 673 4.5.2 Montaż filtrów 673

4.6 Montaż głowicy spryskującej do mycia blach 674

4.7 Wymiana przewodu zasilającego 675

4.7.1 Odłączanie przewodu zasilającego 675 4.7.2 Podłączanie przewodu zasilającego 675

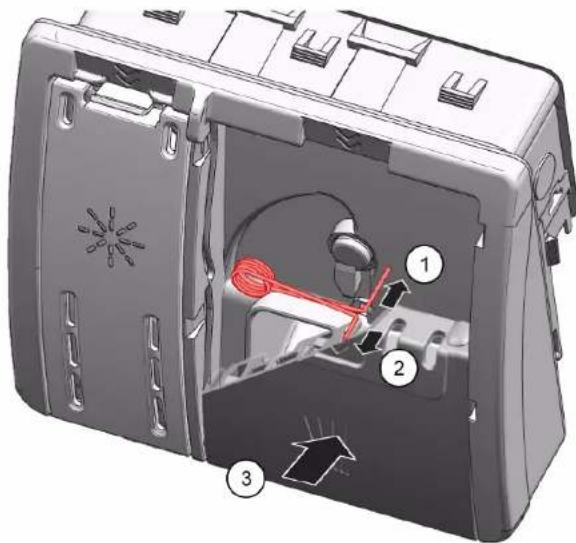

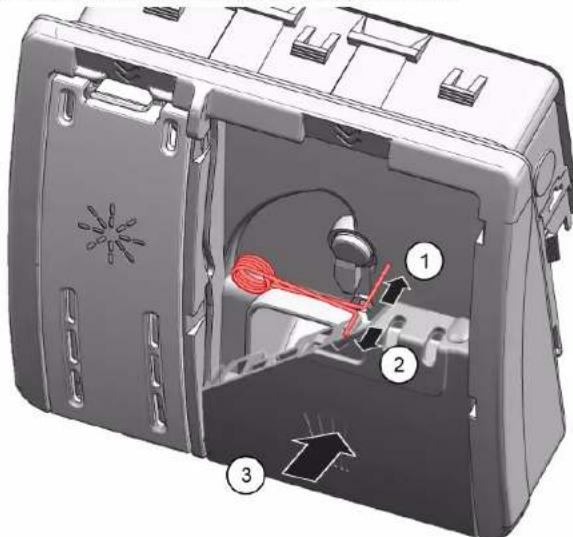

4.8 Wymiana klapki dozownika detergentu 676

4.8.1 Demontaż klapki dozownika detergentu 676 4.8.2 Montaż sprężyny 676 4.8.3 Montaż klapki dozownika detergentu 676

4.9 Wymiana osłony pompy odprowadzającej 677

4.9.1 Demontaż osłony pompy odprowadzającej 677 4.9.2 Montaż osłony pompy odprowadzającej 677

4.10 Wymiana panelu bocznego 678

4.10.1 Demontaż ścianki bocznej 678 4.10.2 Montaż ścianki bocznej 679

4.11 Wymiana drzwiczek zewnętrznych 680

4.11.1 Demontaż drzwiczek zewnętrznych 680 4.11.2 Montaż drzwiczek zewnętrznych 680

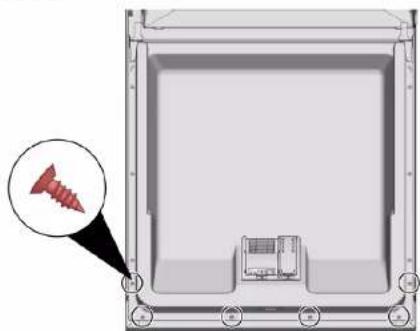

4.12 Wymiana panelu sterowania 682

4.12.1 Demontaż panelu obsługowego 682 4.12.2 Montaż panelu sterowania 682

4.13 Mocowanie sprężyn drzwiczek 683 4.14 Wymiana blendy cokołowej 685

4.14.1 Demontaż blendy cokołowej 685 4.14.2 Montaż blendy cokołowej 685

4.15 Wymiana blachy cokołowej 686

4.15.1 Demontaż blachy cokołowej 688 4.15.2 Montaż blachy cokołowej 686

4.16 Wymiana kanału przelewowego 687

4.16.1 Demontaż kanału przelewowego 687 4.16.2 Montaż kanału przelewowego 688

4.17 Wymiana drzwiczek wewnętrznych 690

4.17.1 Demontaż drzwiczek wewnętrznych 690 4.17.2 Montaż drzwiczek wewnętrznych 690

4.18 Wymiana zawiasu drzwiczek 691

4.18.1 Demontaż zawiasu drzwiczek 691 4.18.2 Montaż zawiasu drzwiczek 691

4.19 Wymiana (dolnej) uszczelki drzwiczek 693

4.19.1 Demontaż uszczelki drzwiczek 693 4.19.2 Montaż uszczelki drzwiczek 694

4.20 Wymiana (górnej) uszczelki drzwiczek 695

4.20.1 Demontaż uszczelki drzwiczek 695 4.20.2 Montaż uszczelki drzwiczek 695

Wskazówki naprawy - Zmywarka

4.21 Wymiana oświetlenia EmotionLight 696

4.21.1 Demontaż EmotionLight 696 4.21.2 Montaż EmotionLight 696

4.22 Wymiana wskaźnika TimeLight 699

4.22.1 Demontaż TimeLight 699 4.22.2 Montaż TimeLight 699

4.23 Wymiana Gap illumination 700

4.23.1 Demontaż Gap illumination 700 4.23.2 Montaż Gap illumination 701

● Informacja dotycząca dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikom pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajcie niebezpieczewstwo, które przy niedachowaniu od-powiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
OSTRZEJEZNIE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
WAŽNE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do powstania lekkich obrażen.
UWAGAI	Ostrzejeżenie dot.nośćłość powstania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzejagawce Znaczenia
!	Ogólne ostrzeżenie
!	Niebezpieczność od napięcia elektrycz-argo
	Rzyzyko wybuchu

• Informacja dotycząca Dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩść)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujuće

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typowe źródło ryzyka!!

Konsekwencje zignorowania.

Środki ochronne.

Kolejne ostrzeżenia wskazują, jak uniknąć możliwości porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

napięciem!

Zagrożenie życia poprzez porażenie prądem

Odłącz urządzenie od zasilania sieciowego na 60 sekund przed

rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
j	Identifikacja prostej wskazówki (tylko tekst)
k	Identifikacja linku do pliku video
l	Identifikacja narȩźdi
o	Identifikacja wstepnych warunkowy
p	Identifikacja warunku (jeżeli)
q	Identifikacja rezultatu
Start	Identifikacja przyczysku
[00123456]	Identifikacja numeru materiaiu
Status	Identifikacja wyzwietlanego tekstu / munikatu (na wyzwietlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodnie z przepisami nowy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

Używać rękawic ochronnych.

Ryzyko zgniecenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

Stosować obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpiecznego użytkowania i działania urządzenia!

Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! - Nie dotykać modułów, włącznie z złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenia Detale Z)djecia
Śrubokrét typu Torx T20 z gniazdem [00340764]	100 mm, do wkrétów z trzpie-niem zabezmieczajycym
Śrubokrét typu Torx T15	Dlugość 80 mm
Śrubokrét z koń-cówna plaska	Końcówna 10 mm x 1,6 mm x 200 mm
Szczypce igłow [00340871]	Dlugość: 200 mm, proste

4.1 Wymiana blatu roboczego

Warunek:

Urządzenie jest odłączone od źródła zasilania. Urządzenie jest wyjęte z zabudowy.

4.1.1 Demontaż blatu roboczego

1. Odkręcić śruby z tyłu (1) (opcjonalnie).
2. Wcisnąć do góry dwie dźwignie zatrzasków znajdujące się pod blatem (2).

3. Unieść blat lekko do góry od frontu (3). 4. Pchnąć blat do tyłu (4). 5. Zdjąć poza urządzenie.

4.1.2 Montaż blatu roboczego

1. Blat roboczy wsunąć od tyłu, wprowadzając zatrzaski na prowadnice (1).

1. Pchnąć w stronę frontu (2).
2. Docisnąć przód blatu do dołu, aż oba zatrzaski się zsynchronizują i zablokują na swoim miejscu (3).
3. Przykręcić dwie śruby (4) (opcjonalnie).

Naprawy

4.2 Montaż systemu koszy

Warunek:

Odpowiedni kosz został wyjęty z urządzenia.

4.2.1 Montaż prowadnicy na tabletkę w modelach 86 cm Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565] 1. Wsunąć prowadnicę po przekątnej z przodu kosza. 2. Wyśrodkować i zakliknąć na miejsce.

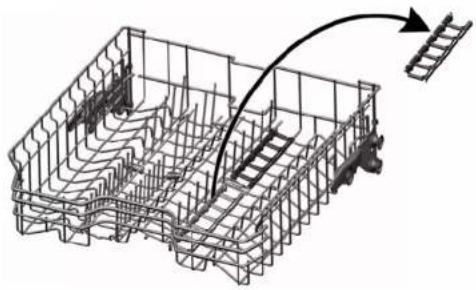

4.2.2 Montaż wkładki podtrzymującej filiżanki Pomoce specjalne

Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]

Podczas mycia kubków można rozłożyć uchwyty podtrzymujące. Dodatkowy kąt zmniejsza gromadzenie się wody na spodzie kubków. W przypadku wysokich szklanek zaleca się złożenie klipsów podtrzymujących filiżanki. Jeśli górne kosze są wyposażone w opcjonalne plastikowe wkładki, należy je najpierw usunąć.

1. Wyjąć plastikową wkładkę.

1. Zakliknąć klips na koszu.

1. Złożyć klips

Naprawy

1. Ustawić przedmioty do zmywania.

4.2.3 Montaż podpórki na parowar

Pomoce specjalne

Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]

• Wcisnąć zakończenia podpórki do mycia blach pod dolny kosz.

Naprawy

4.3 Wymiana szuflady varioDrawer

4.3.1 Wyjmowanie szuflady varioDrawer

1. Przechylić zaczepy uchwytu do wewnątrz.

1. Wyjąć uchwyt do góry.
2. Nacisnąć plastikowe wkładki do zewnątrz i wypchnąć je do góry z ramki.

1. Ostrożnie odgiąć zaczepy prowadnicy do zewnątrz.

1. Wyciągnąć składane półki z zaczepów.
2. Wypchnąć metalową ramkę od przodu z uchwytów.

1. Wypchnąć metalową ramkę do tyłu z prowadnicy.

4.3.2 Montaż szuflady varioDrawer

Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana ramion spryskujących

4.4.1 Demontaż ramienia natryskującego

1. Odkręcić górne ramię spryskujące (1) i wyjąć je do dołu (2).

1. Aby wyjąć ramię spryskujące, pociągnąć je na dół.

4.4.2 Montaż ramienia spryskującego

1. Włożyć dolne ramię spryskujące. Ramię spryskujące blokuje się we właściwej pozycji.
2. Włożyć górne ramię pryszkujące i stabilnie przykręcić.

Naprawy

4.5 Wymiana filtrów

4.5.1 Demontaż filtra

1. Obrócić filtr zgrubny w kierunku przeciwnym do kierunku ruchu wskazówek zegara (1) i wyjąć system filtrów (2).

Sprawdzić, czy do otworu nie wpadły żadne ciała obce.

1. Aby wyjąć mikrofiltr, pociągnąć go na dół.

4.5.2 Montaż filtrów

1. Ponownie zmontować system filtrów. Upewnić się, że zatrzaski filtra zgrubnego zatrzasnęły się we właściwych pozycjach.
2. Włożyć system filtrów do urządzenia i obrócić filtr zgrubny w kierunku ruchu wskazówek zegara. Upewnić się, że strzałki są ze sobą zbieżne.

Naprawy

4.6 Montaż głowicy spryskującej do mycia blach

1. Wyjąć górny kosz.
2. Wsunąć głowicę spryskującą do mycia blach do uchwytu (1) i obrócić w prawo (2).

Głowica spryskująca do mycia blach blokuje się we właściwej pozycji.

Naprawy

4.7 Wymiana przewodu zasilającego

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne.

4.7.1 Odłączanie przewodu zasilającego

Wciągnąć przewód, poruszając nim delikatnie góra/dół.

4.7.2 Podłączanie przewodu zasilającego

UWAGA!

Przegrzanie złącza sieciowego!

Ryzyko pożaru

Zdecydowanym ruchem wsunąć wkładkę tak, by zablokowała się.

Ze słyszalnym kliknięciem.

Podłączyć wtyczkę przewodu zasilającego do gniazda sieciowego tak, by została słyszalnie zablokowana.

Naprawy

4.8 Wymiana klapki dozownika detergentu

Do podważenia elementu użyć małego śrubokrętu.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Zostały otwarte drzwiczki. Klapka dozownika detergentu została otwarta.

4.8.1 Demontaż klapki dozownika detergentu

1. Opuścić klapkę o ok. 5 mm.
2. Podważyć i wyjąć z dozownika, a następnie wyjąć górną część klapki dozownika z prowadnic.
3. Wyjąć sprężynę.

4.8.2 Montaż sprężyny

1. Wsunąć dłuższy koniec sprężyny w otwór montażowy w dozowniku detergentu.

1. Wsunąć krótszy koniec sprężyny w otwór montażowy w klapie dozownika (2).
2. Wcisnąć osłonę na dozownik detergentu (3).

4.8.3 Montaż klapki dozownika detergentu

1. Wsadzić klapkę dozownika w boczne prowadnice ok. 5 mm przy częściowo otwartej pozycji. Lekko docisnąć przeciwną stronę, aby klapka wskoczyła w prowadnice.
2. Sprawdzić działanie klapki dozownika

Naprawy

4.9 Wymiana osłony pompy odprowadzającej

Warunek:

Został zdemontowany kosz. Zostały zdemontowane filtry. → 673

4.9.1 Demontaż osłony pompy odprowadzającej

1. Wybrać całą wodę.

W razie potrzeby użyć gąbki.

1. Podważyć łyżką pokrywę pompy i chwycić ją za krzyżak.

1. Podnieść osłonę pompy pod kątem do wewnątrz i zdjąć.

4.9.2 Montaż osłony pompy odprowadzającej

Włożyć pokrywę pompy (1) i docisnąć w dół (2).

• Pokrywa pompy blokuje się we właściwej pozycji.

Naprawy

4.10 Wymiana panelu bocznego

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Urządzenia wolnostojące: Blat roboczy jest zdemontowany. → 667

4.10.1 Demontaż ścianki bocznej

1. Odkręć śruby z paneli bocznych (1).

Rys. 1: Do zabudowy

1. Odchyl panel od góry (2).
2. Zwolnij panel z zatrzasków i wyjmij poza podstawę (3).

Naprawy

4.10.2 Montaż ścianki bocznej

1. Wsuń panel w wycięcie w podstawie (1).

Rys. 2: Do zabudowy

1. Dociśnij panel boczny do urządzenia (2).
2. Przykręcić panel śrubami (3).

Naprawy

4.11 Wymiana drzwiczek zewnętrznych

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.11.1 Demontaż drzwiczek zewnętrznych

Wykręcić tylko śruby wymienione w opisie kolejnych kroków.

1. Otworzyć drzwiczki.
2. Wykręcić cztery śruby.

3.

Zabezpieczyć drzwiczki przytrzymując je z jednej strony.

Wykręcić dwie śruby.

4.11.2 Montaż drzwiczek zewnętrznych

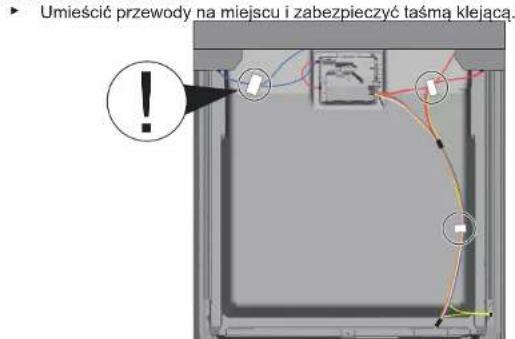

UWAGA!

Kable, które nie są poprawnie ułożone lub zabezpieczone!

Uszkodzenie okablowania

Naprawy

Warunek:

Mata izolacyjna została poprawnie ułożona i przymocowana do wewnętrznej płaszczyzny drzwiczek zewnętrznych. Zawiasy są przymocowane do drzwiczek wewnętrznych.

1. Zamknąć drzwiczki wewnętrzne, nie pozwalając na ich zatrzaśnięcie.
2. Nacisnąć drzwiczki zewnętrzne do góry poniżej panelu obsługowej (1).

1. Docisnąć drzwiczki zewnętrzne do drzwiczek wewnętrznych i przytrzymać (2).

4.

Zabezpieczyć drzwi przytrzymując je z jednej strony.

Otworzyć drzwiczki i zabezpieczyć je, przykręcając dwie śruby (śruby metalowe 4 x 11 mm).

1. Zabezpieczyć drzwiczki zewnętrzne czterema śrubami (śruby metalowe 4 x 11 mm).

Naprawy

4.12 Wymiana panelu sterowania

Jeśli moduł sterujący jest uszkodzony, należy wymienić cały panel sterowania.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).

4.12.1 Demontaż panelu obsługowego

1. Odłączyć złącza elektryczne 2 panelu sterowania oraz czujnika braku nabłyszczacza (1, 2).

1. Odłączyć uziemienie (3) (opcjonalnie).
2. Otworzyć drzwi urządzenia.
3. Zabezpieczyć panel sterowania przed upadkiem (przytrzymać go).

5. Odkręcić 6 śrub.

1. Zdemontować panel sterowania.

4.12.2 Montaż panelu sterowania

Użyć śrub 4 x 16 mm.

Montaż w odwrotnej kolejności.

Naprawy

4.13 Mocowanie sprężyn drzwiczek

1. Wyjąć osłonę prowadnicy linki naciągowej.

2.1. Lekko uchylić drzwiczki (1).

1. Unieruchomić uchwyt linki u podstawy urządzenia (2).
2. Powoli zamknąć drzwiczki (3).

System linki automatycznie połączy się z zawiasem drzwiczek.

Naprawy

3.1. Lekko przymknąć drzwiczki (4).

1. Przesunąć uchwyt linki do tyłu i zwolnić zawias drzwiczek (5). 3. Otworzyć drzwiczki (6).

1. Powtórzyć opisane czynności po drugiej stronie urządzenia.

4.14 Wymiana blendy cokołowej

Obie stopy są takie same i mogą zostać zamienione pozycjami.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).

4.14.1 Demontaż blendy cokołowej

1.

Nieprawidłowy demontaż.

Nieprawidłowy demontaż może spowodować uszkodzenie dwóch uchwytów. Jeżeli tylko jeden uchwyt zostanie uszkodzony, można go zamienić stronami. Zaleca się podłożyć coś pod przód urządzenia, aby odciążyć blendę cokołową.

1. Włożyć śrubokręt w prowadnicę (1) i poluzować zatrzaski w dół.

3. Unieść blendę.

1. Stopę demontuje się w kierunku frontu (1).

4.14.2 Montaż blendy cokołowej

1. Wsunąć stopy.
2. Założyć blendę (1) i wcisnąć do momentu zaskoczenia (2).

Naprawy

4.15 Wymiana blachy cokołowej

Blacha cokołowa jest zlokalizowana w dolnej przedniej części urządzenia.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane). Blenda cokołowa została zdemontowana (opcjonalnie).

4.15.1 Demontaż blachy cokołowej

1. Odkręcić dwie śruby (1).

1. Zwolnić zatrzaski (2).
2. Odchylić blachę do środka (1).

Zależnie od modelu, wyczka od EmotionLight jest przytwierdzona do podstawy.

Odblokować wyczkę z zatrzasku (opcjonalnie) (2).

4.15.2 Montaż blachy cokołowej

Montaż wykonywać w odwrotnej kolejności.

Naprawy

4.16 Wymiana kanału przelewowego

Kanał przelewowy jest zlokalizowany w dolnej przedniej części urządzenia.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwiczki zewnętrzne zostały zdemontowane. Blenda cokołowa została zdemontowana (opcjonalnie). → 685 Płyta cokołowa została zdemontowana. → 686

4.16.1 Demontaż kanału przelewowego

Pozostałości wody

• Podczas odłączania węża odpływowego mogą wylać się z niego resztki wody.
• Należy je wyłapać lub usunąć z panelu dennego przy pomocy strzykawki.
• Wysunąć mechanizm zatrzaskowy u góry (1, 2).

1. Zwolnić zatrzask u góry.

Naprawy

3.1. Wsunąć śrubokręt pod metalowy zaczep (1). 2. Delikatnie zwolnić metalowy zatrzask (2).

1. Podnieść i zdjąć kanał przelewowy.

4.16.2 Montaż kanału przelewowego

Szkody spowodowane przy wodzie wskutek nieprawidłowego montażu kanału przelewowego! Kanał przelewowy należy prawidłowo zamocować w dół w prowadnicy w podstawie urządzenia. Prawidłowo zatrzasnąć kanał przelewowy we właściwej pozycji u góry.

1. Umieścić kanał przelewowy we właściwej pozycji (1).
2. Wsunąć kanał przelewowy w uszczelkę (2).
3. Wcisnąć kanał przelewowy w prowadnicę uszczelki (3).
4. Ściśle zamocować kanał przelewowy (4).
5. Przypiąć kanał przelewowy zatrzaskami (5).

Naprawy

1. Sprawdzić zamocowanie z lewej i prawej strony. 3. Sprawdzić stabilność zamocowania.

1. Zatrzasnąć metalowy zatrzask po lewej i prawej stronie.

4.17 Wymiana drzwiczek wewnętrznych

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody

4.17.1 Demontaż drzwiczek wewnętrznych

1. Wykręcić śruby (1). 2. Wyjąć drzwiczki wewnętrzne do góry (2).

1. Zabezpieczyć zawias drzwiczek śrubami.
2. Umieścić drzwiczki wewnętrzne na zawiasie.
3. Zabezpieczyć drzwiczki wewnętrzne śrubami.

4.17.2 Montaż drzwiczek wewnętrznych

1. Przesuń uszczelkę drzwiczek do przodu.
2. Przesunąć drzwiczki wewnętrzne za uszczelkę drzwiczek.
3. Zamknąć drzwiczki wewnętrzne.
4. Przesuń uszczelkę drzwiczek do góry. Części boczne są skierowane do góry.
5. Przesunąć zawias drzwiczek do góry.

Naprawy

4.18 Wymiana zawiasu drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Została zdemontowana lewa ścianka boczna. Drzwiczki zewnętrzne zostały zdemontowane. Zostały zdemontowane drzwiczki wewnętrzne. Panel sterowania został zdemontowany. Zostały zmontowane sprężyny drzwiczek. Blenda cokołowa została zdemontowana. Płyta cokołowa została zdemontowana. Został zdemontowany kanał przelewowy.

4.18.1 Demontaż zawiasu drzwiczek

1.1. Zwolnić zaczep zatrzaskowy śrubokrętem (1).

1. Pociągnąć zawias drzwiczek do przodu (2).

1. Odłączyć uziemienie od zawiasu drzwiczek.

4.18.2 Montaż zawiasu drzwiczek

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Naprawy

1. Umieścić zawias na urządzeniu (1).
2. Przesuwać zawias na dół (2) tak, by został zamocowany do urządzenia.

2.

Niepodłączenie złącza uziemienia może spowodować obecność napięcia sieciowego na drzwiczkach.

Podłączyć złącze uziemienia.

4.19 Wymiana (dolnej) uszczelki drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwiczki zewnętrzne zostały zdemontowane. Płyta cokołowa została zdemontowana. → 686 Blenda cokołowa została zdemontowana (opcjonalnie). → 685 Sprężyny drzwiczek zostały zdemontowane. Panel sterowania został zdemontowany. Została zdemontowana wiązka kabli u dołu z prawej strony.

4.19.1 Demontaż uszczelki drzwiczek

1. Wymontować dwa zatrzaski mocujące na dolnej uszczelce drzwiczek (1, 2).

1. Odlączyć kanał przelewowy.

1. Podnieść i zdjąć rynnę przelewową.

Naprawy

1. Zdemontować dolną uszczelkę drzwiczek z drzwiczek wewnętrznych.

4.19.2 Montaż uszczelki drzwiczek

1. Zamocować lewą i prawą nasadkę uszczelniającą do szyny uszczelniającej z uszczelką drzwiczek.

1. Wsunąć uszczelkę drzwiczek z wypustem uszczelniającym do drzwiczek wewnętrznych.
2. Zabezpieczyć uszczelkę drzwiczek dwoma zatrzaskami mocującymi.

Naprawy

4.20 Wymiana (górnej) uszczelki drzwiczek

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.

4.20.1 Demontaż uszczelki drzwiczek

Wyjąć uszczelkę drzwiczek ramy wewnętrznej.

4.20.2 Montaż uszczelki drzwiczek

Przed montażem uszczelkę drzwiczek należy przyciąć na odpowiednią długość. Wynosi ona 1750 mm dla urządzeń o wysokości 81 cm i 1850 mm dla urządzeń o wysokości 86 cm.

1. Przygotować odpowiednią uszczelkę drzwiczek.
2. Sprawdzić prawidłowość pozycji montażowej profilu uszczelniającego.

1. Biała kropka musi się znajdować na jednym poziomie z paskiem gniazda uszczelki.

4.

Uszczelka nie może być pofałdowana ani ściśnięta w narożnikach. Uszczelka jest przycięta ukośnie na końcach, a jej końce są odgięte z przodu na boki w stronę komory.

Wyprostować uszczelkę pod drzwiczkami wewnętrznymi. Uszczelka powinna się znajdować jak najbliżej ścianki bocznej komory.

Prawidłowo zmontowana uszczelka drzwiczek:

Naprawy

4.21 Wymiana oświetlenia EmotionLight

EmotionLight znajduje się w górnej przedniej zewnętrznej części zbiornika płuczącego.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Został zdemontowany blat roboczy (opcjonalny). Została zdemontowana prawa osłona boczna (opcjonalna).

4.21.1 Demontaż EmotionLight

1. Zwolnić znajdujący się z tyłu zaczep (1).

1. Wyjąć uchwyt do góry (2).
2. Odlączyć wtyczkę złącza (u dołu z prawej strony z przodu urządzenia).
3. Odlączyć złącze elektryczne od modułu zasilającego.

1. Wyjąć EmotionLight z urządzenia.

4.21.2 Montaż EmotionLight

1. Wsunąć uchwyt w ramę zbiornika płaczącego (1).

Naprawy

1. Zacze pić zaczep (2).

3

Zamontować kabel u dołu z prawej strony.

Naprawy

Rys. 3: Kabel płaski

1. Podłączyć wtyczkę.

Wskaźnik TimeLight należy wymieniać tylko jako kompletny podzespół. Moduł TimeLight jest zamocowany do tylnej strony płyty cokołowej.

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Blenda cokołowa została zdemontowana. → 685 Płyta cokołowa została zdemontowana i obrócona.686

4.22.1 Demontaż TimeLight

1. Lekko odgiąć zatrzaski do zewnątrz (1).

1. Wyciągnąć moduł TimeLight do góry z prowadnicy (2).

4.22.2 Montaż TimeLight

1. Odgiąć zatrzaski z powrotem (1).

1. Wcisnąć moduł TimeLight do góry w prowadnicę (2).
2. Podłączyć złącze elektryczne.

Naprawy

4.23 Wymiana Gap illumination

Warunek:

Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Zostały zdemontowane drzwiczki zewnętrzne. Został zdemontowany panel obsługowy.

4.23.1 Demontaż oświetlenia szczeliny

1. Zwolnić zatrzask (1).
2. Odłączyć złącze elektryczne od modułu obsługowego (2).

2.1. Zwolnić znajdujący się z tyłu zaczep (1).

1. Wyjąć światłowód (2).

Naprawy

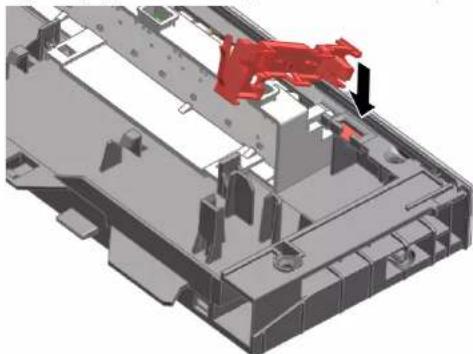

3.1. Zwolnić zaczep zatrzaskowy (1).

1. Podnieść uchwyt płytki elektronicznej i wyjąć go z ramki modułu obsługowego (2).

1. Wsunąć uchwyt płytki elektronicznej do ramki modułu obsługowego.

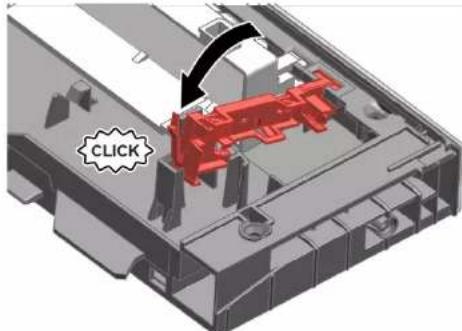

1. Zablokować go tak, by nastąpiło "kliknięcie".

1. Włożyć światłowód i zamocować go tak, by nastąpiło "kliknięcie".

1. Podłączyć przewód do modułu obsługowego.

Sobre este documento. 704

1.1 Informacao importante 704

4.8 Vymena krytu na pracif prostriedok 799

4.8.1 Odstränenie krytu na práci prostriedok 799 4.8.2 Vlozenie pruziny 799 4.8.3 Montaz krytu na praci prostriedok 799

4.9 Vymena viecka cerpadla na odpadovu vodu 800

4.9.1 Odoberanie viecka cerpadla na oppadovu vodu 800 4.9.2 Montaz viecka cerpadla na odpadovu vodu 800

4.10 Vymena boceho panela 801

Riziko poranenia na ostrzych hranach!

Noste ochranné rukavice.

Riziko pomliażdenia poças opravy, udrzby, riesenia problemov a servisu na t'azkych a pohybujucich sa componentoch

Noste ochrannu obuv. Zaistite t'azke componenty protipadyu. - Nesiahajte končatinami do pohybujúcich sa componentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebíca! Použivajte len originé nahradné diely. Riziko poškodenia elektrostaticky citlivych componentov (ESD)! Nedotykajte sa modulov vratane pripojok a vedeni vodičov.

Nástroje a pomôcky

Oznacenie Detaily $nímky
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpeč-nostnám Čapom
Skrutkovač Torx T15	Dlžka 80 mm
Plochý skrutkovač Čepef 10 mm x 1,6 mm x 200 mm	①
Kliešte Špicate [00340871]	Dlžka: 200 mm, rovné

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 789 z 989

Oprava

4.1 Wymiana blatu roboczego

Wymaganie:

4.8.1 Zdejmowanie pokrywy dozownika środka

1. Przesuń pokrywę dozownika środka o 5 mm.
2. Wyciągnij pokrywę dozownika środka na dolnej stronie na zewnątrz z prowadnic i zdejmij pokrywę dozownika środka na górnej stronie na zewnątrz z prowadnic.
3. Wyjmij sprężynę.

4.8.2 Wkładanie sprężyny

1. Włóż długi koniec sprężyny do otworu urządzenia dozującego (1).

4.19.1 Zdejmowanie uszczelki drzwi

1. Z wewnętrznych drzwi odkręć dolną uszczelkę drzwi.

4.19.2 Montaż uszczelki drzwi

1. Nałóż pokrywę uszczelki z uszczelką na drzwi po lewej i prawej stronie w rowek na uszczelkę.

1. Włóż uszczelkę drzwi wraz z klapką zamykającą do wewnętrznych drzwi.
2. Zabezpiecz uszczelkę drzwi za pomocą dwóch uchwytów mocujących.

Naprawa

4.20 Wymiana (górnej) uszczelki drzwi

Wymaganie:

4.20.1 Zdejmowanie uszczelki drzwi

Z wewnętrznej ramy odkręć uszczelkę drzwi.

4.20.2 Montaż uszczelki drzwi

Uszczelkę drzwi należy przyciąć do odpowiedniej długości przed montażem. Wynosi ona 1750 mm dla urządzeń o wysokości 81 cm i 1850 mm dla urządzeń o wysokości 86 cm.

Koniec uszczelki umieść równo z przodu pod wewnętrznymi drzwiami. Uszczelka powinna opierać się o bok zbiornika w maksymalnym możliwym stopniu.
