67811 - Virtuvinis kombainas Lund - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA 67811 Lund

4 maitinimo lizdas su kištuku

1. galvutės užsklendimo rankena

2. dubuo

3. dubens dangtis

4. velenas

5. tešlos maišyklė

6. mušimo maišyklė

7. plakimo maišyklė

8. smulkintuvo lizdy dangtis

13 smulkintuvo lizdas

14 smulkintuvo indas

1. indo dangtis

2. dangčio užsklendimas

3. smulkinimo elemento korpusas

4. sraiqtinis tiektuvas

5. peilis

6. sietas

7. užsukamas dangtelis

8. tiektuvo dėklas

9. stūmoklis

10. dešros uždėjimo antgalis

11. kibbe rutuliukų antgalis

LV

Antros klasės elektrinė apsauga

Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai jrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai jrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį i suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

VIDES AIZSARDZIBA

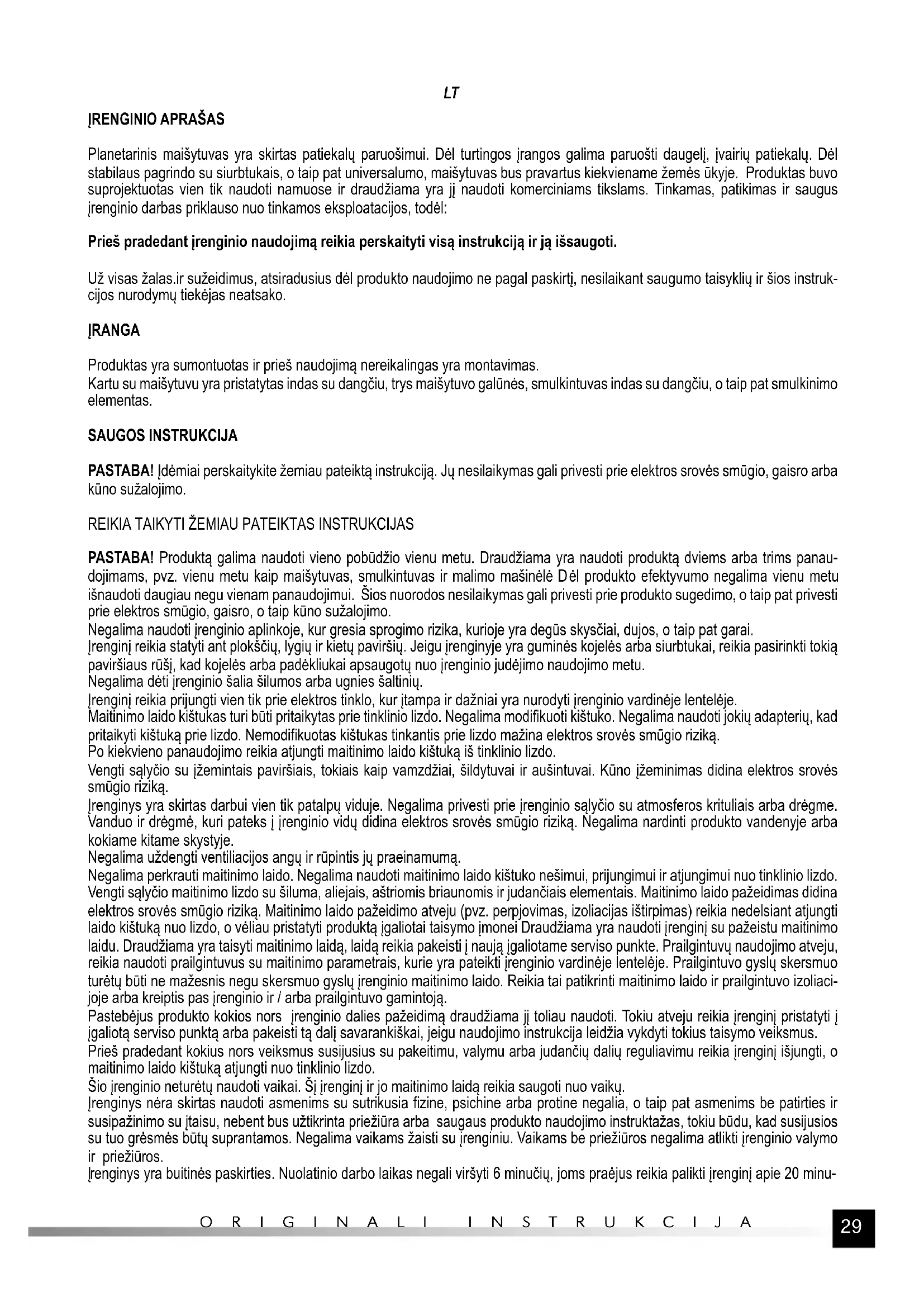

Planetarinis maišytuvas yra skirtas patiekalų paruošimui. Dėl turtingos įrangos galima paruošti daugelį, įvairių patiekalų. Dėl stabilaus pagrindo su siurbtukais, o taip pat universalumo, maišytuvas bus pravartus kiekviename žemės ūkyje. Produktas buvo suprojektuotas vien tik naudoti namuose ir draudžiama yra jį naudoti komerciniams tikslams. Tinkamas, patikimas ir saugus įrenginio darbas priklauso nuo tinkamos eksploatacijos, todėl:

Prieš pradedant jrenginio naudojimą reikia perskaityti visą instrukciją ir ją išsaugoti.

Už visas žalas.ir sužeidimus, atsiradusius dėl produkto naudojimo ne pagal paskirtį, nesilaikant saugumo taisyklių ir šios instrukcijos nurodymų tiekėjas neatsako.

IRANGA

Produktas yra sumontuotas ir prieš naudojima nereikalingas yra montavimas.

Kartu su maišytuvu yra pristatytas indas su dangčiu, trys maišytuvo galūnės, smulkintuvas indas su dangčiu, o taip pat smulkinimo elementas.

SAUGOS INSTRUKCIJA

PASTABA! Idémiai perskaitykite žemiau pateiktą instrukciją. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

REIKIA TAIKYTI ŽEMIAU PATEIKTAS INSTRUKCIJAS

PASTABA! Produktą galima naudoti vieno pobūdžio vienu metu. Draudžiama yra naudoti produktą dviems arba trims panaudojimams, pvz. vienu metu kaip maišytuvas, smulkintuvas ir malimo mašinėlė Dėl produkto efektyvumo negalima vienu metu išnaudoti daugiau negu vienam panaudojimui. Šios nuorodos nesilaikymas gali privesti prie produkto sugedimo, o taip pat privesti prie elektros smūgio, gaisro, o taip kūno sužalojimo.

Negalima naudoti jrenginio aplinkoje, kur gresia sprogimo rizika, kurioje yra degūs skysčiai, dujos, o taip pat garai.

Jrenginj reikia statyti ant plokščių, lygių ir kietų paviršių. Jeigu jrenginyje yra guminės kojelės arba siurbtukai, reikia pasirinkti tokią paviršiaus rūšį, kad kojelės arba padėkliukai apsaugotų nuo jrenginio judėjimo naudojimo metu.

Negalima deti jrenginio šalia šilumos arba ugnies šaltinių.

Jrenginj reikia prijungti vien tik prie elektros tinklo, kur jtampa ir dažniai yra nurodyti jrenginio vardinėje lentelėje.

Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negalima modifikuoti kištuko. Negalima naudoti jokių adapterių, kad pritaikyti kištuką prie lizdo. Nemodifikuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką.

Po kiekvieno panaudojimo reikia atjungti maitinimo laido kištuką iš tinklinio lizdo.

Vengti sąlyčio su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno jžeminimas didina elektros srovės smūgio riziką.

Irenginys yra skirtas darbui vien tik patalpų viduje. Negalima privesti prie jrenginio sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į jrenginio vidų didina elektros srovės smūgio riziką. Negalima nardinti produkto vandenyje arba kokiamė kitame skystyje.

Negalima uždengti ventiliacijos angų ir rūpintis jų praeinamumą.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką. Maitinimo laido pažeidimo atveju (pvz. perpjovimas, izoliacijas ištirpimas) reikia nedelsiant atjungti laido kištuką nuo lizdo, o vėliau pristatyti produktą įgaliotai taisymo įmonei Draudžiama yra naudoti įrenginį su pažeistu maitinimo laidu. Draudžiama yra taisyti maitinimo laidą, laidą reikia pakeisti į naują įgaliotame serviso punkte. Prailgintuvų naudojimo atveju, reikia naudoti prailgintuvus su maitinimo parametrais, kurie yra pateikti įrenginio vardinėje lentelėje. Prailgintuvo gyslų skersmuo turėtų būti ne mažesnis negu skersmuo gyslų įrenginio maitinimo laido. Reikia tai patikrinti maitinimo laido ir prailgintuvo izoliacijoje arba kreiptis pas įrenginio ir / arba prailgintuvo gamintoją.

Pastebėjus produkto kokios nors jrenginio dalies pažeidimą draudžiama ji toliau naudoti. Tokiu atveju reikia jrenginį pristatyti į igaliotą serviso punktą arba pakeisti tą dalį savarankiškai, jeigu naudojimo instrukcija leidžia vykdyti tokius taisymo veiksmus.

Prieš pradedant kokius nors veiksmus susijusius su pakeitimu, valymu arba judančių dalių reguliavimu reikia įrenginį išjungti, o maitinimo laido kištuką atjungti nuo tinklinio lizdo.

Šio jrenginio neturėtų naudoti vaikai. Šj jrenginį ir jo maitinimo laidą reikia saugoti nuo vaikų.

Jrenginys néra skirtas naudoti asmenims su sutrikusia fizine, psichine arba protine negalia, o taip pat asmenims be patirties ir susipažinimo su jtaisu, nebent bus užtikrinta priežiūra arba saugaus produkto naudojimo instruktažas, tokiu būdu, kad susijusios su tuo grėsmės būtų suprantamos. Negalima vaikams žaisti su jrenginiu. Vaikams be priežiūros negalima atlikti jrenginio valymo ir priežiūros.

Jrenginys yra buitinės paskirties. Nuolatinio darbo laikas negali viršyti 6 minučių, joms praėjus reikia palikti įrenginį apie 20 minu-

LT

čių, kad atauštu. Tam tikslui reikia išimti maitinimo laido kištuką iš tinklo lizdo.

Jrenginyje yra aštrios dalys (smulkintuvo ašmenys), reikia atkreipti ypatinga dėmesį tokių dalių montavimo, išmontavimo, o taip valymo metu.

PASTABA! Visų veiksmų susijusių su montavimu ir išmontavimu metu reikia išjungti įrenginį ir atjungti maitinimo laido kištuką nuo tinklinio lizdo.

Maišytuvo montavimas ir išmontavimas

Maišytuvą padėti ant lygaus ir stabilaus pagrindo. Jsitikinti ar visi siurbtukai, esantys ant pagrindo prikibo prie pagrindo.

Paspausti pagal strėlės kryptį rankeną (II), kuris atleis darbinės galvutės sklastį ir prives prie jos pakėlimo. Galvutė pakils savaime dėl spyruoklės suveikimo, bet reikia pakelti ją rankiniu būdu iki galo ir įsitikinti, kad suveikė maišytuvo galvutės viršutinės padėties blokada. Negalima nuleisti galvutės be pakartotinio rankenos paspaudimo.

Pagrindo angoje reikia jdēti indą. Iškilimus indo pagrinde jvesti į įdubimus pagrinde (III), vėliau apsukti indą pagal strėlių kryptį, nurodytą pagrinde (IV). Tai prives prie indo užblokavimo maišytuvo pagrinde. Patikrinti ar taisyklingai yra atliktas montavimas jeigu indas pritvirtintas lygiai ir negalima jos pakelti, tai reiškia, kad tinkamai buvo atliktas montavimas (V).

Aplink maišytuvo rankenos antgalio, jmontuoti indo dangtį. Pridėti dangtį po galvutę, tokiu būdu, kad strėlė ant dangčio nurodytų atidarytos spynos maišytuvo galvutėje (VI) simbolį. Įsitikinti, kad dangtis lygiai yra pritapęs prie galvutės ir ją apsukti, tokiu būdu, kad strėlė nurodytų uždarytos spynos (IV) simbolį.

Ant veleno atgalio reikia uždėti tinkamą antgalį. Antgalio iškilimai turi sutapti su įdubimais aplink antgalio (VII) angą. Reikia stumti antgalį į viršų ir apsukti uždarytos spynos simbolio kryptimi, matomo antgalio (VIII) gaubto viršutinėje dalyje.

Paspausti rankeną ir nuleisti maišytuvo galvutę, įrenginys yra parengtas darbui (IX).

Išmontavimą atlikti, atvirkščiai kaip montavimą.

Smulkintuvo montavimas ir išmontavimas

PASTABA! Todėl, kad smulkintuvo naudojimo metu įrenginys taip pat užveda maišytuvą, prieš smulkintuvo montavimo pradžią reikia sumontuoti smulkintuvo indą kartu su dangčiu. Néra būtinas antgalio montavimas. Tai apsaugos smulkintuvo veleną smulkintuvo naudojimo metu ir sumažins sužeidimo, veleno sukimosi metu riziką.

Smulkintuvą padėti ant lygaus ir stabilaus pagrindo. Įsitikinti ar visi siurbtukai, esantys ant pagrindo prikibo prie pagrindo. Įsitikinti ar galvutė yra užblokuota apatinėje padėtyje.

Išmontuoti smulkintuvo lizdo dangtį, paspaudžiant lengvai ir prilaikant vietoje, paženklintoje trikampiu, o vėliau patraukti už dangčio į smulkintuvo korpuso išorę (X). Smulkintuvo ąsotį padėti ant montavimo lizdo ir suradus poziciją, kurioje ąsočio pagrindas lygiai pritaps prie montavimo lizdo. Reiki ąsotį apsukti strėle paženklinta „CLOSE” (IX) kryptimi. Tai prives prie ąsočio montavimo lizde užblokavimo. Norint įsitikinti, kad montavimas buvo taisyklingas reikia patikrinti ar ąsotis yra lygiai pritapęs prie maišytuvo korpuso ir negalima jo pakelti, paimant nuo maišytuvo korpuso.

Todėl, kad galimos yra keturios pozicijos, kuriose galima sumontuoti smulkintuvo ąsotį, reikia vadovautis ąsočio laikiklio padėtimi. Pritaikyti jas tokiu būdu, kad nereikėtų paimti įrenginio paimant už ąsočio laikiklio.

Aşotis turi dangtį su tarpikliu, o taip pat anga su atskiriu kaiščiu. Dangtį reikia įspausti ir patikrinti ar lygiai yra pritapęs prie ąsočio briaunų (XII). Dangtyje yra apvalus iškilimas, kurios pavidalas buvo pritaikytas ąsočio ištekėjimo angos uždengimui. Apsaugos tai nuo smulkintuvo turinio darbo metu ištaškymo.

Kamšti reikia jdeti tokiu būdu, kad iškilimai pataikytų į jpjovimus dangčio angoje, o vėliau apsukti pagal laikrodžio rodyklių judesį. Kamščio išmontavimą reikia atlikti atvirkštine tvarka.

Kamštis leidžia papildyti smulkintuvo turinį be jo darbo nutraukimo būtinumo, mažina ąsočio turinio ištaškymą. Kamštis taip pat gali būti kaip mažas virtuvinis matuoklis.

PASTABA! Kuomet smulkintuvas yra sumontuotas negalima pakelti maišytuvo galvutės. Asočio svoris gali privesti prie viso įrenginio išvertimo, ąsočio turinio išsiliejimo, jo sudužimo, o taip pat kelia sužalojimo riziką.

Smulkintuvo ąsočio išmontavimą reikia atlikti atvirkštine negu montavimas tvarka.

Malimo elemento montavimas

Elementą montuoti tvarka nurodytą iliustracijoje (XIII): sraigtinis tiektuvas, ašmenys, sietą įvesti į elemento vidurį ir pritvirtinti su žiedo pagalba.

Negalima montuoti daugiau negu vieno sieto vienu metu. Sietai prie briaunų turi įpjovimus, kuriuos reikia pritaikyti iškilimų malimo elemento korpuse viduje.

Išmontuoti malimo elemento montavimo lizdo dangtį, vėliau pritvirtinti sumontuotą malimo elementą. Elementą pridėti prie lizdo nukreipti kampu, o vėliau apsukti tokiu būdu, kad įvedimo anga būty nukreipta j viršų (XIV).

Angos viršuje pritvirtinti tiekimo padėklą (XV), nukreipti jį tokių būdu, kad būtų kuo patogiausia patalpinti ant jo maisto produktus

LT

skirtus smulkinimui.

Produktai skirti susmulkinimui reikia jdėti į angą tik su pristatyto kartu su produktu stūmokliu.

Smulkinimo elementą galima panaudoti dešru įdarinėjimui arba kibbe rutuliukų darymui. Tam yra skirti atitinkami antgaliai tvirtinami prie smulkinimo elemento. Antgalis susideda iš prispaudimo žiedo, o taip pat darbinio antgalio. Prispaudimo žiedas taip pat turi įpjovimus kraštuose, kuriuos taip pat reikia pritaikyti prie įvedimo.

Irenginio naudojimas

PASTABA! Prieš pirmą jrenginio panaudojimą reikia tiksliai nuplauti ir išdžiovinti visas dalis, turinčias sąlytį su maistu. Prieš tai reikia susipažinti su jrenginio priežiūros būdu.

PASTABA! Draudžiama yra vienu metu naudotis daugiau negu vienu darbiniu elementu. Tokia situacija gali privesti prie jrenginio perkaitimo ir jo pastovaus sugedimo.

Irenginyje yra jungiklis, kuris teikia kelių sukimosi greičių, o taip pat turbo greičio nustatymo galimybę. Nustatant jungiklį pasirinktoje pozicijoje yra nustatomas maišytuvo ir smulkintuvo sukimosi greitis. Turbo pozicija suteikia maksimalaus sukimosi greičio panaudojimą. Kad ją panaudoti, reikia apsukti irenginio jungiklį ir prilaikyti „Turbo” aprašytoje pozicijoje. Atleidus jungiklį automatiškai sugriš į „0” poziciją, o irenginys išjungs variklio apsukimus. 0-6 aprašytos pozicijos reikalauja jungiklio prilaikymo.

PASTABA! Prieš kištuko prijungimą reikia įsitikinti, kad įrenginio jungiklis yra „0” pozicijoje - išjungtas.

Prijungus maitinimo laido kištuką prie tinklinio lizdo, kai nustatyta „0“, kontrolinė lemputė aplink jungiklį šviečia pulsuojančia šviesa. Koks nors kitas nustatymas nuo 1 iki 6, o taip pat „Turbo” priveda prie to, kad kontrolinė lemputė šviečia pastovia šviesa.

Dėl pakeičiamų galūnių maišytuvą galima panaudoti įvairių maisto produktų maišymui.

Tešlos maišytuvas skirtas yra komponentų vidutinio tankio masei (pvz. mielių pyragas) maišymui, rekomenduojama naudoti 1-2 jungiklio nustatymą darbo su šia galūne metu.

Sumušimo maišytuvas skirtas yra komponentų nedidelio tankio masei (pvz. biskvitinių pyragaičių, lietinių tešlos) maišymui, rekomenduojama naudoti 1-4 jungiklio nustatymą darbo su šia galūne metu.

Suplakimo maišytuvas skirtas putų ir plaktos grietinėlės suplakimui, rekomenduojama naudoti 5-2 jungiklio nustatymą darbo su šia galūne metu.

Rekomenduojama palaipsniui didinti antgalio sukimosi greitj, del to galima bus išvengti stipraus maišomų komponentų ištaškymo. Indo dangtis turi angą per kurią galima įmesti sekančius komponentus be maišytuvo galvutės pakėlimo būtinumo. Negalima viršyti maksimalaus įrenginio darbo laiko 6 minučių. Ilgesnis darbo laikas gali privesti prie perkaitimo ir pastovaus įrenginio sugedimo.

Jrenginys turi saugumo jungiklius, kurie saugo nuo jrenginio jjungimo esant pakeltai galvutei arba esant netinkamai sumontuotam smulkintuvui arba smulkintuvo lizdo dangčiui. Tai teikia naudotojo su judančiomis jrenginio dalimis sumažinti sąlyčio riziką. Tačiau reikia atkreipti dėmesį, kad išjungus variklj judančios dalys gali suktis dar kažkokį laiką.

Negalima viršyti indo ir ąsočio maksimalios talpos, reikia taip pat atkreipti dėmesį, kad komponentai maišomi su oru gali padidinti savo tūrį. Rekomenduojama paruošti kelias mažas porcijas, vietoje vienos didelės.

PASTABA! Smulkintuvo naudojimo metu reikia vengti sąlyčio kokios nors kūno dalies su ašmenimis. Draudžiamas yra koks nors daiktų su ašmenimis sąlytis. Gali tai privesti prie rimtų sužalojimų atsiradimo.

Smulkintuvo naudojimo metu reikia komponentus jmesti j ąsotį per angą dangtyje, tai suteiks teisę sumažinti ąsocio turinio ištaškymą. Rekomenduojama neviršyti 1,2 litro tūrio, tai suteiks ąsocio turinio ištaškymo galimybę.

Didelių komponentų atveju reikia juos padalinti į mažesnes porcijas, o jeigu tai nėra įmanoma, reikia jas įdėti į āsotį prie įrenginio įjungimą, vėliau įmontuoti dangtį ir tik tada įjungti įrenginį. Negalima išmontuoti āsočio dangčio smulkintuvo darbo metu.

Negalima naudoti smulkintuvo ledo arba užšaldyto maisto smulkinimui. Nerekomenduojama naudoti smulkintuvą ilgiau kaip 3 minutes.

Komponentų, esančių ąsotyje temperatūra negali viršyti daugiau kaip 80 C

Smulkinimo elementą reikia panaudoti mėsos ar kitų maisto produktų malimui. Produktai turi būti atšildyti, o taip pat būti be kietų dalių, pvz. kaulų. Malimo tikslumas priklauso nuo panaudoto sieto akių skersmens. Akys, kurių mažesnis skersmuo užtikrina tikslesnj malimą.

Elementų, skirtų dešrų įdarams ir kibbe rutuliukams reikia panaudoti jau sumaltus maisto produktus. Šio elemento panaudojimo atveju nenaudojamas yra sietas, su peiliu galima pasiekti tinkamą elemento montavimą, jis neatlieka pjovimo funkcijos. Nevyksta malimas, bet perdavimas anksčiau sumaltų maisto produktų i elemento angą.

Jungti produktą ir pradėti sumaltų maisto produktų padavimą į malimo elemento angą. Po to, kai produktai pradės išeidinėti iš elemento angos, reikia sulaikyti produktą ir ant antgalio įdarams užstumti dešros gaubtą. Tai apsaugos nuo oro pūslių paruoštame produkte atsiradimo. Dešros gaubtą prilaikyti ranka ir palaipsniui atleisti jo per didelį kiekį, taip kad sumalti produktai užpildytų vienodai gaubtą. Dešra galima dalinti į gabalėlius, laisvai pasirinkto ilgio, pvz. susukant gaubtą.

PRIEŽIŪRA IR LAIKYMAS

PASTABA! Niekada negalima merkti korpuso ir galvutės vandenyje ir kituose skysčiuose. Tai gali privesti prie elektros srovės smūgio.

Dalys kurias galima nardinti: indas, indo dangtis, visi maišikliai, dangtis ir ąsočio dangčio kamštis, o taip pat visi malimo elementai.

Aşotyje nėra išmontuojamo pagrindo, todėl į ąsočio vidų galima įpilti vandenį, bet nereikia jo pilnai panardinti vandenyje.

Po panaudojimo reikia išjungti jrenginj, palaukti pakol pilnai sustos judančių dalių sukimasis, atjungti maitinimo laido kištuką nuo tinklinio lizdo, išmontuoti jrenginj, indą arba išimti turinj iš ąsočio, o vėliau pradėti priežiūrą.

Jrenginio dalis, kurios turėjo sąlytį su maistu, reikia nuvalyti tuoj pat po panaudojimo. Sudžiūvę maisto likučiai gali užklijuoti maišytuvus ir ašmenis, o tai gali privesti prie jrenginio efektyvumo sumažėjimo arba netgi jo sugedimo. Jeigu prieis prie tokio atvejo reikia panardinti tas dalis, kurios buvo aprašytos kaipo prileistinos panardinimui šiltame vandenyje su nedideliu kiekiu indų plovimo priemonės ir palikti, kad atmirktų, o vėliau nuvalyti su minkšta kempine arba šepetėliu, o taip pat vandeniu su indų plovimo priemone. Jokios jrenginio dalies negalima plauti mechaninėse indaplovėse. Gali tai privesti prie formos, spalvos ir medžiagų faktūros ir kurių buvo atlikta praradimo.

Jrenginio korpusa, o taip pat išorinius ąsočio paviršius išvalyti su minkštu audiniu sudrėkintu vandens tirpale ir švelnioje valymo priemonėje. Išvalyti, kol bus sausas. Negalima naudoti abrazyvinių valiklių.

PASTABÀ! Dél aštrių smulkintuvo ašmenų briaunų reikia vengti sąlyčio su delnais plovimo metu. Ašmenys gali perpjauti odą, kaip virtuvines pirštines, atliktas iš plastiko. Ašmenis reikia plauti su šepečiu arba kempine.

Prieš prijungiant jrenginį prie maitinimo reikia įsitikinti, kad visos jo dalys yra išvalytos ir sausos. Produktą laikyti sausose ir tam- siose vietose. Apsaugoti laikymo vieta nuo pašalinių asmenų, ypač vaikų prieigos. Produktą laikyti pavieniuose įpakavimuose, pristatytuose kartu su produktu.

TECHNINIAI PARAMETRAI

Parametras Matavimo vienetas Vertė
Gaminio numeris 67811
Nominali įtampa [V~] 220 – 240
Nominalus dažnis [Hz] 50/60
Vardinė galia [W] 1000
Didžiausia galia [W] 1500
Elektrinės apsaugos klasė II
Darbo rūšis: nenuolatinis S2 (KB) [min] 6
Indo talpa	[l]	4,5
Ašočio talpa	[l]	1,5
Indo, parengto dirbti kaipo maišytuvo išoriniai matmenys (plotis x velenas x aukštis)	[mm]	375 x 225 x 315
Indo, parengto dirbti kaipo smulkintuvas išoriniai matmenys (plotis x velenas x aukštis)	[mm]	315 x 175 x 540
Indo, parengto dirbti kaipo mėsos malimo mašinėlė išoriniai matmenys (plotis x velenas x aukštis)	[mm]	450 x 175 x 315
Masė	[kg]	4,6

LV

IERİCES APRAKSTS
