INSTRUKCJA OBSŁUGI 67811 Lund

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

1. podstawa

2. głowica

3. włącznik

4. kabel zasilający z wtyczką

5. dźwignia zatrzasku głowicy

6.misa

1. pokrywa misy

2. wrzeciono

3. mieszadło do ciast

4. mieszadło do ubijania

5. mieszadło trzepiąc

6. pokrywa gniazda blendera

7. gniazdo blendera

8. dzbanek blendera

9. pokrywa dzbanka

10. zatyczka pokrywy

11. obudowa przystawki do mielenia

12. podajnik ślimakowy

13. nóž

14. sitko

15. nakrętka

16. taca podawcza

17. popychacz

18. końcówka do nadziewania kiełbasy

19. końcówka do kulek kibbe

20. base

21. head

22. switch

23. power cord with a plug

24. lever of the head latch

25. bowl

26. cover of the bowl

27. spindle

28. dough agitator

29. whipping agitator

30. beating agitator

31. cover of the blender slot

32. blender slot

33. jug of the blender

34. cover of the jug

35. cover plug

36. housing of the grinding attachment

37. feeding screw

38. knife

39. plate

40. nut

41. feeding tray

42. pusher

43. tip for stuffing sausages

44. tip for kibbeh balls

D

Przeczytać instrukcję

Druga klasa bezpieczeństwa elektrycznego

Bezpieczny kontakt z żywnością

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

ENVIRONMENTAL PROTECTION

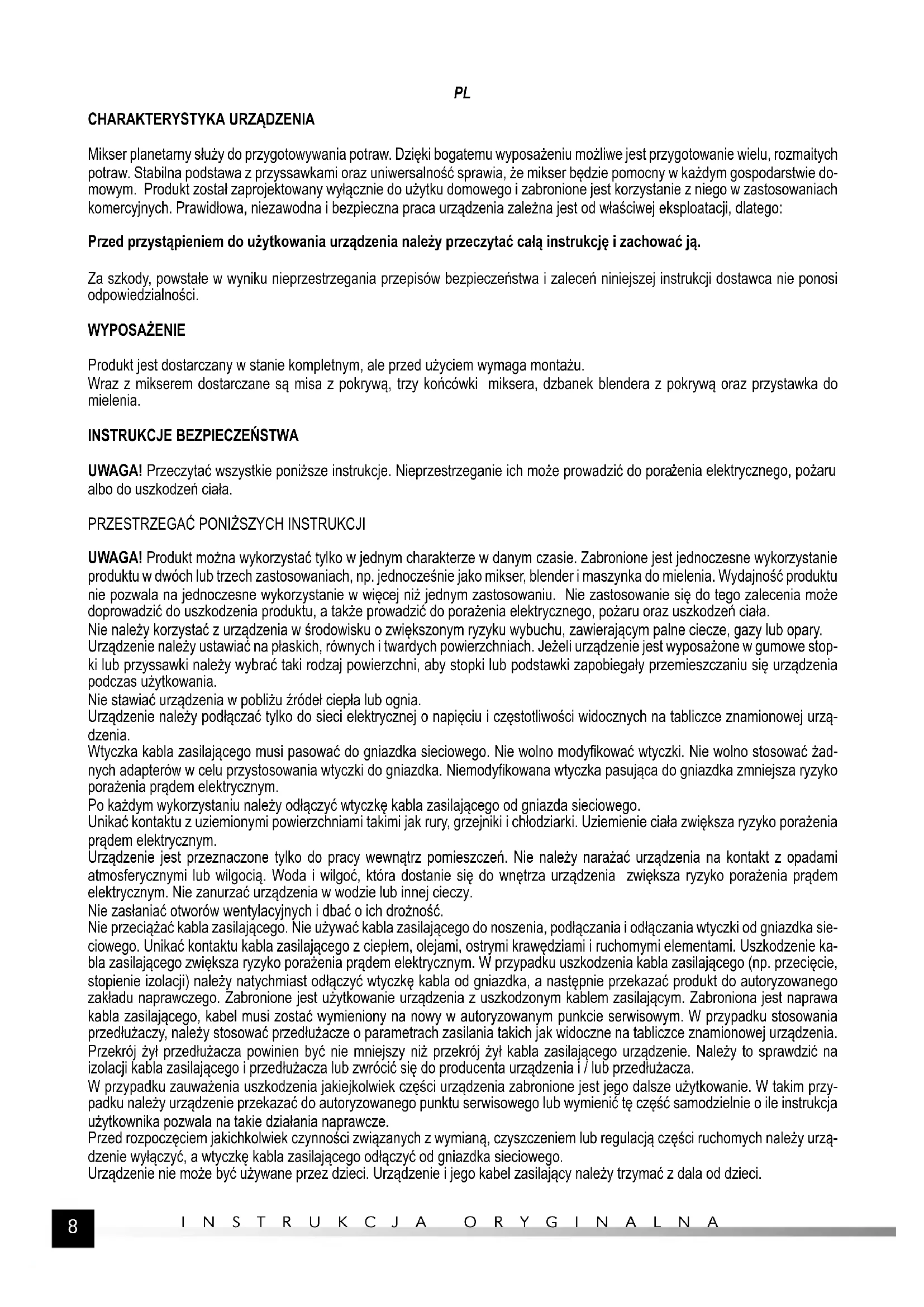

Mikser planetarny służy do przygotowywania potraw. Dzięki bogatemu wyposażeniu możliwe jest przygotowanie wielu, rozmaitych potraw. Stabilna podstawa z przyssawkami oraz uniwersalność sprawia, że mikser będzie pomocny w każdym gospodarstwie domowym. Produkt został zaprojektowany wyłącznie do użytku domowego i zabronione jest korzystanie z niego w zastosowaniach komercyjnych. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją.

Za szkody, powstałe w wyniku nieprzestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym, ale przed użyciem wymaga montażu.

Wraz z mikserem dostarczane są misa z pokrywą, trzy końcówki miksera, dzbanek blendera z pokrywą oraz przystawka do mielenia.

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

UWAGA! Produkt można wykorzystać tylko w jednym charakterze w danym czasie. Zabronione jest jednoczesne wykorzystanie produktu w dwóch lub trzech zastosowaniach, np. jednocześnie jako mikser, blender i maszynka do mielenia. Wydajność produktu nie pozwala na jednoczesne wykorzystanie w więcej niż jednym zastosowaniu. Nie zastosowanie się do tego zalecenia może doprowadzić do uszkodzenia produktu, a także prowadzić do porażenia elektrycznego, pożaru oraz uszkodzeń ciała.

Nie należy korzystać z urządzenia w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary.

Urządzenie należy ustawiać na płaskich, równych i twardych powierzchniach. Jeżeli urządzenie jest wyposażone w gumowe stopki lub przyssawki należy wybrać taki rodzaj powierzchni, aby stopki lub podstawki zapobiegały przemieszczaniu się urządzenia podczas użytkowania.

Nie stawiać urządzenia w pobliżu źródeł ciepła lub ognia.

Urządzenie należy podłączać tylko do sieci elektrycznej o napięciu i częstotliwości widocznych na tabliczce znamionowej urządzenia.

Wtyczka kabla zasilającego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Po każdym wykorzystaniu należy odłączyć wtyczkę kabla zasilającego od gniazda sieciowego.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń. Nie należy narażać urządzenia na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza urządzenia zwiększa ryzyko porażenia prądem elektrycznym. Nie zanurzać urządzenia w wodzie lub innej cieczy.

Nie zasłaniać otworów wentylacyjnych i dbać o ich drożność.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku uszkodzenia kabla zasilającego (np. przecięcie, stopienie izolacji) należy natychmiast odłączyć wtyczkę kabla od gniazdka, a następnie przekazać produkt do autoryzowanego zakładu naprawczego. Zabronione jest użytkowanie urządzenia z uszkodzonym kablem zasilającym. Zabroniona jest naprawa kabla zasilającego, kabel musi zostać wymieniony na nowy w autoryzowanym punkcie serwisowym. W przypadku stosowania przedłużaczy, należy stosować przedłużacze o parametrach zasilania takich jak widoczne na tabliczce znamionowej urządzenia. Przekrój żył przedłużacza powinien być nie mniejszy niż przekrój żył kabla zasilającego urządzenie. Należy to sprawdzić na izolacji kabla zasilającego i przedłużacza lub zwrócić się do producenta urządzenia i / lub przedłużacza.

W przypadku zauważenia uszkodzenia jakiejkolwiek części urządzenia zabronione jest jego dalsze użytkowanie. W takim przypadku należy urządzenie przekazać do autoryzowanego punktu serwisowego lub wymienić tę część samodzielnie o ile instrukcja użytkownika pozwala na takie działania naprawcze.

Przed rozpoczęciem jakichkolwiek czynności związanych z wymianą, czyszczeniem lub regulacją części ruchomych należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego.

Urządzenie nie może być używane przez dzieci. Urządzenie i jego kabel zasilający należy trzymać z dala od dzieci.

PL

Urządzenie może być użytkowane przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania urządzenia w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia.

Urządzenie jest przeznaczone tylko do użytku domowego. Czas ciągłej pracy nie może przekroczyć 6 minut, po których należy się pozostawić urządzenie na ok. 20 minut celem schłodzenia. W tym czasie należy odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Urządzenie zawiera ostre części (ostrze blendera), należy zachować szczególną ostrożność przy montażu, demontażu oraz czyszczeniu takich części.

OBSŁUGA URZĄDZENIA

UWAGA! Podczas wszystkich czynności związanych z montażem i demontażem wyposażenia należy wyłączyć urządzenie i odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

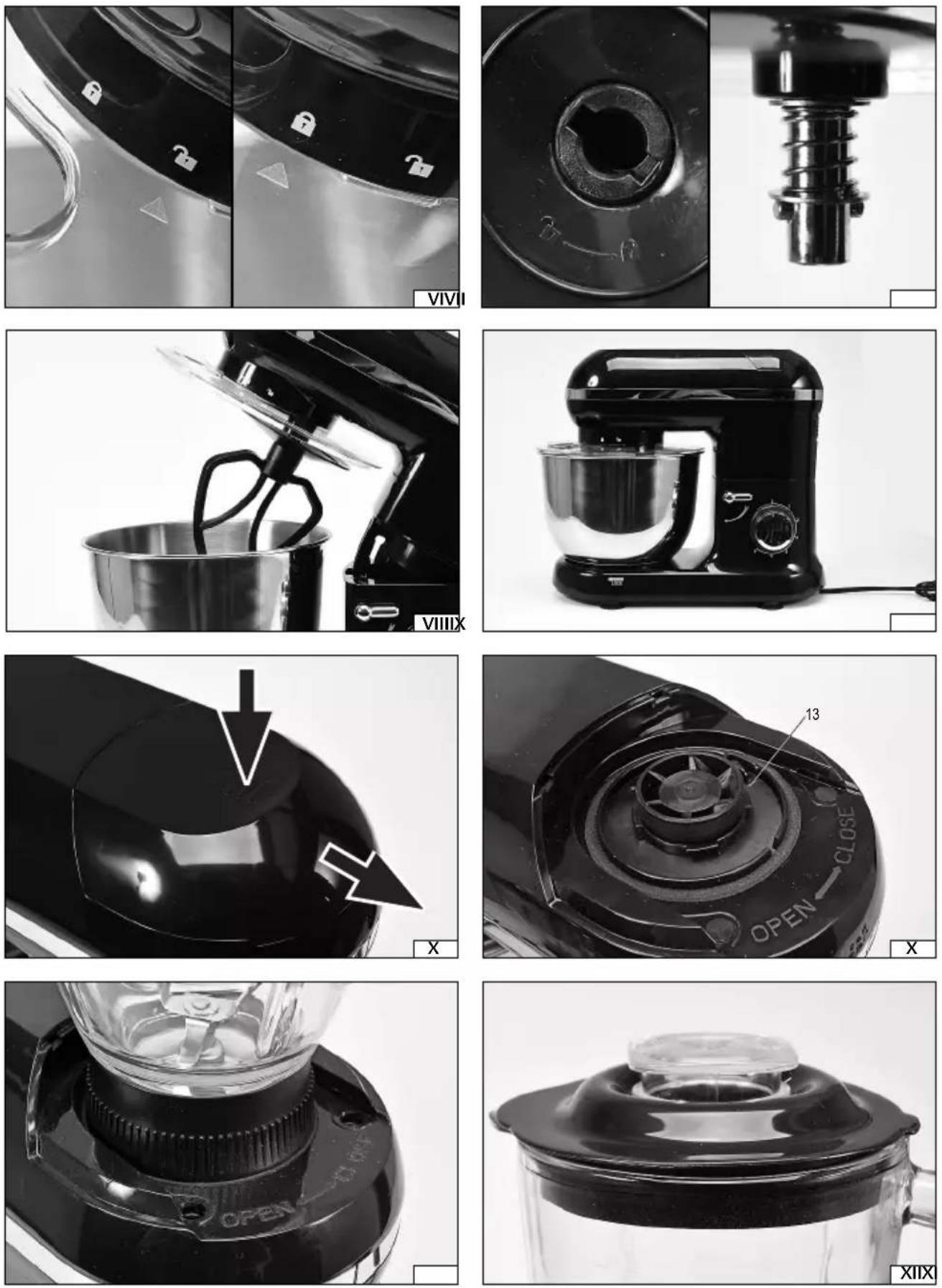

Montaż i demontaż miksera

Mikser postawić na równym i stabilnym podłożu. Upewnić się, że wszystkie przyssawki w podstawie chwyciły podłoże.

Nacisnąć zgodnie z kierunkiem strzałki dźwignię (II), która zwolni zatrzask głowicy roboczej i spowoduje jej uniesienie. Głowica uniesie się samoczynnie za sprawą sprężyny, ale należy unieść ją ręcznie do końca i upewnić się, że zadziałała blokada górnego położenia głowicy miksera. Nie daje się obniżyć głowicy bez ponownego naciśnięcia dźwigni.

W otworze podstawy zainstalować misę. Wypustki w podstawie misy w prowadzić w zagłębienia na obwodzie otworu podstawy (III), a następnie obrócić misę zgodnie ze kierunkiem wskazywanym przez strzałkę w podstawie (IV). Spowoduje to zablokowanie misy w podstawie miksera. Sprawdzić poprawność montażu, jeżeli misa jest zamocowana równo i nie daje się jej unieść, oznacza to poprawny montaż (V).

Wokół uchwytu końcówki miksera, zamontować pokrywę misy. Przyłożyć pokrywę pod głowicę tak, aby strzałka widoczna na pokrywie wskazywała symbol otwartej kłódki na głowicy miksera (VI). Upewnić się, że pokrywa równo przylega do głowicy i obrócić ją, tak aby strzałka wskazała symbol zamkniętej kłódki (VI).

Na końcówce wrzeciona należy zainstalować odpowiednią końcówkę. Wypusty wrzeciona musza pokryć się z wgłebieniami wokół otworu końcówki (VII). Należy pchnąć końcówkę do góry i obrócić w kierunku symbolu zamkniętej klódki widocznego na górnej części kołnierza końcówki (VIII).

Nacisnąć dźwignię i opuścić głowicę miksera, urządzenie jest gotowe do pracy (IX).

Demontażu wykonać w kolejności odwrotnej do procedury montażu.

Montaż i demontaż blendera

UWAGA! Ponieważ podczas użytkowania blendera urządzenie również uruchamia mikser, należy przed rozpoczęciem montażu blendera zamontować misę miksera wraz z jej pokrywą. Nie jest konieczny montaż końcówki. Osłoni to wrzeciono miksera podczas używania blendera i zmniejszy ryzyko zranienia się obracającym się wrzecionem.

Mikser postawić na równym i stabilnym podłożu. Upewnić się, że wszystkie przyssawki w podstawie chwyciły podłoże. Upewnić się, że głowica została zablokowana w dolnym położeniu.

Zdemontować pokrywę gniazda blendera, naciskając lekko i przytrzymując w miejscu oznaczonym trójkątem, a następnie pociągnąć pokrywę na zewnątrz obudowy miksera (X). Dzbanek blendera postawić na gnieździe montażowym i po znalezieniu pozycji, w której podstawa dzbanka będzie równo przylegała do gniazda montażowego. Należy dzbanek obrócić zgodnie z kierunkiem strzałki opisanej „CLOSE” (XI). Pozwoli to zablokować dzbanek w gnieździe montażowym. Aby upewnić się, że montaż przebiegł prawidłowo należy sprawdzić czy dzbanek przylega równo do obudowy miksera i nie daje się go unieść odrywając od obudowy miksera.

Ponieważ możliwe są cztery pozycje w których można zamontować dzbanek blendera, należy kierować się położeniem uchwytu dzbanka. Dobrać je tak, aby nie trzeba było sięgać za urządzenie przy chwytaniu uchwytu dzbanka.

Dzbanek posiada pokrywę z uszczelką oraz otworem z osobną zatyczką. Pokrywę należy wcisnąć i sprawdzić czy równo przylega do krawędzi dzbanka (XII). Pokrywa posiada zaokrągloną wypustkę, której kształt został dopasowany do zakrycia wylewu dzbanka. Zapobiegnie to rozchłapywaniu zawartości blendera podczas pracy.

Zatyczkę należy włożyć tak aby wypusty na jej obwodzie trafiły w wycięcia w otworze pokrywy, a następnie obrócić zgodnie z ruchem wskazówek zegara. Demontaż zatyczki należy przeprowadzić w odwrotnej kolejności.

Zatyczka pozawala na uzupełnienie zawartości blendera bez przerywania jego pracy, minimalizuje rozchłapywanie zawartości dzbanka. Zatyczka może też służyć jako mała miarka kuchenna.

UWAGA! Przy zamontowanym blenderze nie należy podnosić głowicy miksera. Ciężar dzbanka może spowodować przewrócenie całego urządzenia, wylanie się zawartości dzbanka, jego stłuczenie oraz podnosi ryzyko zranienia się.

Demontaż dzbanka blendera należy przeprowadzić w kolejności odwrotnej do procedury montażu.

PL

Montaż przystawki do mielenia

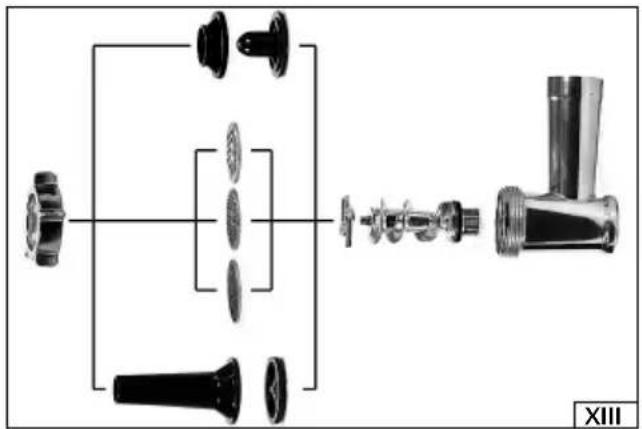

Przystawkę zmontować w kolejności pokazanej na ilustracji (XIII): podajnik ślimakowy, ostrze, sitko wprowadzić do wnętrza przystawki i zamocować za pomocą pierścienia.

Nie należy mocować więcej niż jednego sitka jednocześnie. Sitka na krawędzi posiadają wcięcie, które należy dopasować do wypustu wewnątrz obudowy przystawki do mielenia.

Zdemontować pokrywę gniazda montażowego przystawki do mielenia, następnie zamocować zmontowaną przystawkę do mielenia. Przystawkę przyłożyć do gniazda skierowaną pod kątem, a następnie obrócić tak, aby otwór wrzutowy był skierowany do góry (XIV).

Na szczycie otworu zamontować tacę podawczą (XV), skierować ją tak, aby było jak najwygodniej umieścić na niej produkty spożywcze przeznaczone do zmielenia.

Produkty przeznaczone do zmielenia należy wprowadzać do otworu tylko za pomocą dostarczonego wraz z produktem popychacza.

Przystawkę do mielenia można wykorzystać do nadziewania kiełbas lub do robienia kulek kibbe. Służą do tego odpowiednie końcówki mocowane do przystawki do mielenia. Końcówka składa się pierścienia dociskowego oraz końcówki roboczej. Pierścień dociskowy także posiada wcięcia na krawędzi, które także należy dopasować do wpustu.

Korzystanie z urządzenia

UWAGA! Przed pierwszym skorzystaniem z urządzenia należy dokładnie umyć i wysuszyć wszystkie części mające kontakt z żywnością. Należy uprzednio zapoznać się ze sposobem konserwacji urządzenia.

UWAGA! Zabronione jest jednoczesne korzystanie z więcej niż jednej przystawki roboczej. Taka sytuacja może doprowadzić do przegrzania się urządzenia i jego nieodwracalnego uszkodzenia.

Urządzenie posiada włącznik, który umożliwia ustawienie kilku prędkości obrotowych oraz bieg turbo. Ustawiając włącznik w wybranej pozycji ustala się prędkość obrotów mieszadła i blendera. Pozycja turbo umożliwia użycie maksymalnej prędkości obrotowej. Aby jej użyć, należy obrócić włącznik urządzenia i przytrzymać w pozycji opisanej „Turbo”. Po zwolnieniu nacisku włącznik automatycznie wróci w pozycje „0”, a urządzenie wyłączy obroty silnika. Pozycje opisane 0-6 nie wymagają przytrzymywania włącznika.

UWAGA! Przed podłączeniem wtyczki należy się upewnić, że włącznik urządzenia znajduje się w pozycji „0” – wyłączony.

Po podłączeniu wtyczki kabla zasilającego do gniazda sieciowego, przy nastawie „0”, lampka kontrolna wokół włącznika świeci światłem pulsującym. Jakakolwiek inna nastawa z zakresu 1-6 oraz „Turbo” powoduje, że lampka kontrolna świeci się światłem stałym.

Dzięki wymiennym końcówkom mikser można wykorzystać do mieszania różnych produktów spożywczych.

Mieszadło do ciast służy do mieszania składników na masy o średniej gęstości (np. ciasto drożdżowe), zaleca się stosować nastawy włącznika z zakresu 1 – 2 podczas pracy tą końcówką.

Mieszadło do ubijania służy do mieszania składników na masy o niewielkiej gęstości (np. ciasto biszkoptowe, ciasto naleśnikowe), zaleca się stosować nastawy włącznika z zakresu 1 – 4 podczas pracy tą końcówką.

Mieszadło do trzepania służy do ubijania piany i bitej śmietany, zaleca się stosować nastawy włącznika z zakresu 5 – 6 podczas pracy tą końcówką.

Zaleca się stopniowo zwiększać prędkość obrotową końcówki, pozwoli to uniknąć nadmiernego rozchłapywania mieszanych składników. Pokrywa misy posiada otwór dzięki któremu można dorzucać kolejne składniki bez podnoszenia głowicy miksera. Nie należy przekraczać maksymalnego czasu pracy urządzenia 6 minut. Dłuższy czas pracy może doprowadzić do przegrzania i nieodwracalnego uszkodzenia urządzenia.

Urządzenie posiada wyłączniki bezpieczeństwa, które nie pozwalają na uruchomienie urządzenia przy podniesionej głowicy lub przy niepoprawnie zamontowanym blenderze lub pokrywie gniazda blendera. Pozawala to zminimalizować ryzyko kontaktu użytkownika z ruchomymi częściami urządzenia. Należy jednak wziąć pod uwagę, że po wyłączeniu silnika części ruchome mogą wirować jeszcze przez jakiś czas.

Nie należy przekraczać pojemności maksymalnej misy i dzbanka, należy też wziąć pod uwagę, że składniki podczas mieszania z powietrzem mogą zwiększyć swoją objętość. Zaleca się przygotowywać kilka mniejszych porcji, zamiast jednej dużej.

UWAGA! Podczas używania blendera należy unikać kontaktu jakiejkolwiek części ciała z ostrzami. Zabroniony jest też kontakt jakichkolwiek przedmiotów z ostrzami. Może to prowadzić do powstania poważnych obrażeń.

Podczas używania blendera należy składniki wrzucać do dzbanka przez otwór w pokrywie, pozwoli to zminimalizować rozchłapywanie zawartości dzbanka. Zaleca się nie przekraczać objętości 1,2 litra, co pozwoli uniknąć nadmiernego rozchłapywania zawartości dzbanka.

W przypadku dużych składników należy je podzielić na mniejsze porcje, a jeżeli nie jest to możliwe, należy włożyć je do dzbanka przed uruchomieniem urządzenia, następnie zamontować pokrywę i dopiero uruchomić urządzenie. Nie należy demontować pokrywy dzbanka podczas pracy blendera.

PL

Blendera nie należy używać do kruszenia lodu lub zmrożonej żywności. Nie zaleca się używać blendera dłużej niż 3 minuty. Temperatura składników umieszczanych w dzbanku nie może być wyższa niż 80 st. C

Przystawkę do mielenia należy wykorzystać do mielenia mięsa lub innych produktów spożywczych. Produkty muszą być rozmrożone oraz wolne od części twardych, jak np. kości. Dokładność mielenia zależy od średnicy oczek zastosowanego sitka. Oczka o mniejszej średnicy zapewniają dokładniejsze mielenie.

W przypadku wykorzystania przystawek do nadziewania kiełbas i kulek kibbe należy zastosować już zmielone produkty spożywcze. W przypadku zastosowania tej przystawki nie stosuje sitka, nóż pozwala uzyskać jedynie poprawny montaż przystawki i nie pełni funkcji tnącej. Nie następuje mielenie, a tylko przekazanie zmielonych uprzednio produktów spożywczych do wylotu przystawki.

Uruchomić produkt i rozpocząć podawanie zmielonych produktów spożywczych do wlotu przystawki do mielenia. Po tym jak produkty zaczną się wydobywać z wylotu przystawki, należy zatrzymać produkt i na końcówkę do nadziewania nasunąć osłonę kiełbasy. Zapobiegnie to utworzeniu się pęcherzy powietrza w gotowym produkcie. Ośłonę kiełbasy przytrzymywać ręką i stopniowo zwalniać jej nadmiar, aby zmielone produkty wypełniały jednorodnie osłonkę. Kiełbasę można dzielić na kawałki o dowolnej długości, np. skręcając osłonkę.

KONSERWACJA I PRZECHOWYWANIE

UWAGA! Nigdy nie zanurzać obudowy i głowicy w wodzie ani innym płynie. Może to grozić porażeniem elektrycznym.

Części które nadają się do zanurzenia to: misa, pokrywa misy, wszystkie mieszadła, pokrywa i zatyczka pokrywy dzbanka oraz wszystkie elementy przystawki do mielenia. Dzbanek nie posiada demontowanej podstawy, z tego względu do wnętrza dzbanka można włać wodę, ale nie należy go w całości zanurzać w wodzie.

Po zakończeniu używania należy wyłączyć urządzenie, odczekać do całkowitego zatrzymania obrotów części ruchomych, odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego, zdemontować urządzenie, misę lub dzbanek opróżnić z zawartości, a następnie przystąpić do konserwacji.

Części urządzenia które miały kontakt z żywnością, należy oczyścić zaraz po użyciu. Zaschnięte resztki żywności mogą zakleić mieszadła i ostrza, co może doprowadzić do spadku wydajności urządzenia lub nawet jego uszkodzenia. Jeżeli jednak dojdzie do takiego przypadku należy zanurzyć te części, które zostały opisane jako możliwe do zanurzenia w ciepłej wodzie z dodatkiem płynu do mycia naczyń i pozostawić do odmoczenia, a następnie oczyścić za pomocą miękkiej gąbki lub szczotki oraz wody z płynem do mycia naczyń. Żadna z części urządzenia nie nadaje się do mycia w zmywarkach mechanicznych. Może to doprowadzić do utraty kształtu, koloru, faktury materiałów z których zostały wykonane.

Obudowę urządzenia oraz zewnętrzne powierzchnie dzbanka wyczyścić za pomocą miękkiej tkaniny zwilżonej roztworem wody i łagodnego środka czyszczącego. Powycierać do sucha. Nie stosować ściernych środków czyszczących.

UWAGA! Ze względu na ostre krawędzie ostrzy blendera należy unikać kontaktu dłoni z ostrzami podczas mycia. Ostrza mogą przeciąć zarówno skórę jak i rękawice kuchenne wykonane z tworzywa sztucznego. Ostrza należy myć za pomocą szczotki lub gąbki.

Przed podłączeniem urządzenia do zasilania należy się upewnić, że wszystkie części zostały wyczyszczone i osuszone. Produkt przechowywać w suchych miejscach i zacienionych. Chronić miejsce przechowywania przed dostępem osób niepożądanych, zwłaszcza dzieci. Produkt przechowywać w opakowaniach jednostkowych dostarczonych wraz z produktem.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 67811
Napięcie znamionowe [V~] 220 – 240
Częstotliwość znamionowa [Hz] 50/60
Moc znamionowa [W] 1000
Moc maksymalna [W] 1500
Klasa ochronności elektrycznej II
Rodzaj pracy: dorywcza S2 (KB) [min] 6
Pojemność misy	[l]	4,5
Pojemność dzbanka	[l]	1,5
Wymiary zewnętrzne urządzenia gotowego do pracy jako mikser (szer. x gł. x wys.)	[mm]	375 x 225 x 315
Wymiary zewnętrzne urządzenia gotowego do pracy jako blender (szer. x gł. x wys.)	[mm]	315 x 175 x 540
Wymiary zewnętrzne urządzenia gotowego do pracy jako maszynka do mięsa (szer. x gł. x wys.)	[mm]	450 x 175 x 315
Masa	[kg]	4,6
