Aplinkos apsauga. . . . LT 1

Garantija LT 1

Priedai ir atsarginés dalys LT 1

Naudojimo instrukcijoe nau-dojiemi symboliai.LT 1

Simboliai ant prietaiso..LT1

Naudojimas pagal paskirtj . . . LT 2

Netinkamas naudojimas, kurj galima numatyti. . LT 2 Tinkami paviršiai . LT 2

Saugos reikalavimai LT 2

Saugos pastabos del valdymo LT2

Saugos pastabos del vaizia- vimo LT 2

Masinos su degimo varikliaisLT 2
Irenginiai, iustuinami pakelus LT 2

Masinos su apsauginiu vairuotojo stogeliu. . LT 2

Saugos pastabos del jrengi-nio transportavimo . . . LT 2 Saugos pastabos del jprastinés ir technines prieziuros LT

Veikimas LT 3

Pastabos del Iskrovimo .LT 3

Valdymo ir funkciniai elementai LT 4
Šluojamosios masinos pa-veikslas LT 4

Valdymo plotas LT 4

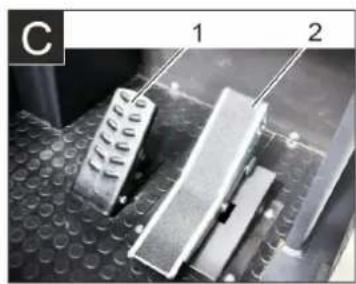

Pedalai. LT 4
Kontrolines lemputes ir ekranas. LT 4

Pries pradedant naudoti LT 5 Stovejimo stabdžio fiksavimas / atleidimas. LT 5

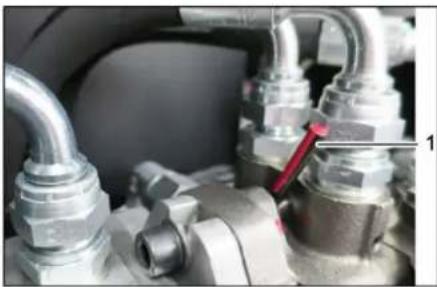

Sluojamosios masinos be pavaros mechanizmo stumimas LT 5

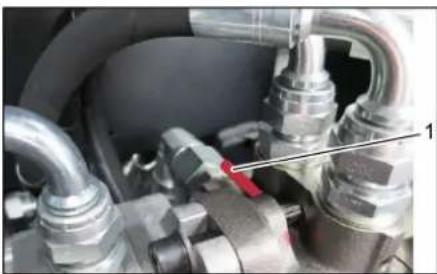

Prietaiso su pavaros mech-anizmu pastumimas. . LT 5

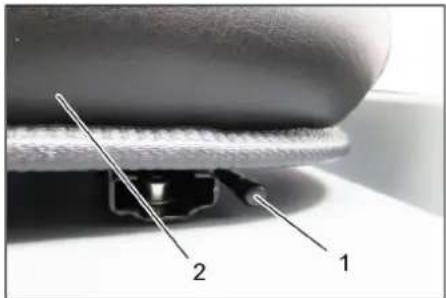

Vairuotojo sédynés regula-vimas LT 5

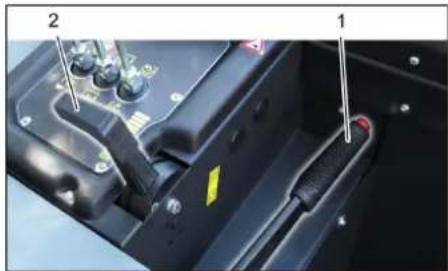

Mašinos jungimas . . . LT 5

Vaziavimo rezimas. LT 5

Valymas LT 6 Dulkiu maiselio iustustinimas L Prietaisoisjungimas...LT 6

Transportavimas LT7

Laikymas / eksploatavimo nutraukimas. LT 7

Prieziura ir aptarnavimas. . . . LT 7

Bendrieji nurodymai . . . LT 7

Valymas LT7

Prieziuros intervalai...LT7

Aptarnavimo darbai .LT7

Pagalba gedimu atveju . LT 13

Techninai duomenys. LT 14

ES atitikties deklaracija . . . . LT 15

Pries pirma karta pradedant naudotis prietaisu, butina ati

džiai perskaityi originalia instrukcija, ja vadovautis ir saugoti, kad ja galima buty nau-dotis veliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Ispakuodami jrenginj pastebeje transportavimo metu padarytu pazeidmu, praneskite pardavejui.

• Ant jrenginio pritvirtintuose ispéjamosiuse zenklucose ir nurodymu lentelese pateikiama svarbi informacija, reikalinga, norint saugia naudoti prietaisa.

• Be naudojimo instrukcijoje pateikiamu nurodymu taip pat reikia laikytis bendruju jstatymus leidzianciu instituciju nu-rodymu del nelaimingu atsitikimu prevalcijos ir saugos.

Aplinkos apsauga

Pakuotés medziagos gali buti perdirbamos. Neismeskite pa-kuociu katu su buitinemis atliekomis, bet atiduokite jas perdirbti.

Naudotu prietaisu sudetye yra vertingu, antriniam zaliavp perdirbimui tinkamug medziag,todel jie turétubuti atiduoti perdirbimo jmonems.Todel naudotus senus irenginius salinkite pagal atitinkaama antriniu zaliavu surinkimo stema.

Uztirkinkite, kad variklio alyva, dyzelinas in benzinas nepatektu j aplinka. Saugokite grunta, alyvos atliekas tvarkykite laikydamiesi aplinkos apsaigos rekalavimu.

Nurodymai apié sudedamşias medžiagas (REACH)

Aktualia informacija apie sudedamasias dalis rasite adresu:

Kiekvienoje salyje galoja musu jgaliotu pardaveju nustatyos garantijos salygos. Galimus prietaiso gedimus garantijos gialojimo laikotarpiu pašalinsime nemokamai, jei tokiu gedimu priežastis buvo netinkamos medziagos ar gamybos defektai. Del garantiniu gedimu salinimo kreipkités i savo pardaveja arba artimiausia klientu aptarnavimo tarnyba pateikdami pirkima patvirtinantj kasos kvita.

Priedai ir atsargines dalys

△PAVOJUS

Siekiantisvengti gedimu,prietaisa remontuoti ir jo atsargines detales keisti gali tik jgaliota klientyaptarnavimo tarryba.

Leidziama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originaliuy priedu ir atsarginiu daiu naudojimas uztikrina saugu, be gedimu prietaiso fungkionavima.

• Informacijos apie atsargines dalis galite rasti interneto svetaines www.kaer-cher.com dalyje „Service".

Naudojimo instrukcijoe naudojamisimboliai

△PAVOJUS

Ispëja apie gresianti tiesioginj pavoju, galintj sukelti sunkius sužalojimus arba mirtj. ISPEJIMAS

Ispeja apie galima pavoju, galinti sukelti sunkius suzalojimus arba mirtj.

ATSARGIAI

Nurodo galima pavoju, galinti sukelti len-gvus suzalojimus arba materialinius nuostolius.

DÉMESIO

Nuoroda del galimo pavojaus, galincio sukelti materialinius nuostolius.

Simboliai ant prietaiso

	Pavojus nusideginti prisilie-tus prie jkaitusiç paviršiu! Prieš pradědami dirbti su prietaùs palaukite, kol išme-tamjuć dujúSYSTEMA pakan-kamai atvés.
	Prietaía naudoti tik mūvint apsaugines pirstines.
	Istrigus tarp judančiú trans- porto priemonés daliu, kyla traškymo pavojus
	Judančios dalys gali sužeisti. Nelieskite.
	Gaisro pavojus. Nesiurbkite degančiú arba smilkstančiú daiktu.
	Grandinès laikiklis / krano taškas
	Automobiliú keltuvo pastaty-mo vieta
	Maksimalus pagrindo nuoly-dis važiuojant pakelta nešva-rumu kamera.
	Vázziukite tik nej statesné nei 18% jkalné.
	Pažeidimo pavojus! Neplaukite dulkiú filtró.

Naudojimas pagal paskirtj

Sluojamoji maśina skirta pramoniniyu patalpu grindu plotams valyti,o taip pat šiose vietose:

automobiliu stovejimo aikstelese
gamybos patalpose
logistikos objektuose
viesbuciuose
mażmeninés prekybos objektuose
■ sandéliavimo vietose
pesciuju takuose
Šiā šluojamajā masina naudokite tik pagal sioje instrukcijoe pateiktus nurodymus.

Prietaiso naudojimas kitais tikslais laikomas naudojimu ne pagal paskirt. Užžala, susidariusia del naudojimo ne pagal paskirti, gamintojas neatsako; visa atsakomybě tenka naudotojui.

Jokiu budu neatlikite jokiu jrenginio pa-keitimu.
Sluojamoji masina skirta tik naudojimo instrukcijoje nurodytoms grindu dangoms.
Maśina galima naudoti tik jmonés arba jos igaliotu asmenu nurodytoje teritorijoje.
Pagrindines nuorodos: Saugokite prietaisa nuo lengvai uzsideganciu medziagu (sprogi arba degiu).

Netinkamas naudojimas, kuri galima numatyti

Niekada nevalykite (nesiurbkite) sprogi skysciu, degiu duju, neskiestru rugciu ir tirpikli! Tai taikoma benzinui, dazu skiedikliui arba mazutui, kurie sumise su siurbimo oru gali sudarytisprogius garusir misinius, taip pat acetonui, neskiestoms rugstims, tirpikliams, nes jie gali pazeisti jrenginio medziagas.
Jokiu budu nesluokite / nesiurbkite reaktyviju metalu dulkiu (pvz., aliumio, magnio, cinko), nes reaguodamos su stipriais sarminiais arba rugstiniais valiklais, jos virsta sprogiomis dujomis.
Nevaly kite (nesiurbkite) deganciu arba smilkstanciu daiktu.
Prietaisas nepritaikyta siurbti sveikatai pavojingas medziagas.
Prietaisā draudziama naudoti uždarose patalpose.
Draudziama buti pavojingoje zonoje. Draudziama naudoti prietaisag sprogioje aplinkoje.
Draudziama mašina vežti asmenis.
Draudziama siuo jrenginiu stumi / traukti ar transportuoti kitus daiktus.

Tinkami paviršiai

■ Asfaltas
Pramonini statini grindiniai
Monolitines grindys
Betonas
Taśytu akmenu grindinys

Saugos reikalavimai

Saugos pastabos del valdymo

Pries pradédami darba jsitikinkite, kad prietaisas ir jo darbinés dalys yra geros buklés ir saugus naudoti. Jej ju bülne nepriekaistinga, prietaiso negalima naudoti.
Jei naudojate prietaisā pavojingoje aplinkoje (pvz., degalineje), paisykite atitinkamu nurodymu del saugos. Draudžiama naudoti prietaisā sprogioje aplinkoje.

PAVOJUS

Sužalojimy pavojus!

Nenaudokite Irenginio be apsauginio stogo nuo krentanciu daiktu zonose, kur krentantys daiktai galétu pasiekti operatoriu.
Operatorius prietaisa privalo naudoti pagal paskirtj. Jis turi paisyti aplinkos salgyu, o dirbdamas su prietaisu - netoliiese esanciy zmoniu, ypač vaiku.
Būtina laikytis teises aktu, taisykiu ir jstatymu, reglamentuojanciu transporte priemoniu eisma.
Pries darbo pradziq operatorius turi jistikinti, kad yra tinkamai sumontuota irveikia visa apsaugine jranga.
Irenginio operatorius atsako už kitiems asmenims jvykusius nelaimingus atsitikimus ir Žaláju turtui.
Operatorius turi dévétipriglundancius drabuzius. Avékite tvirta avalanche ir nèdévěkite laisvy rúby.
Pries judedami patikrinkite artimq zona (pvz., ar joe nera vaiku). Uztirkinkite pakankama matomuma!
Nepalikite masinos be prieziuros, jei jjungtas variklis. Naudotojas gali paliki masina tik tada, kai variklis yra ijsjungtas ir uztikrinama, kad masina negales naudotis pašaliniai asmenys ir ištrauktas raktas.
Ištraukite rakta, kad masina negalétu pasinaudoti pašalinjai asmenys.
Prietaisa gali naudoti tik igalioti asmenys, ismokyti naudotis ir pademonstrave savo sugebejimus dirbtu su prietaisu.
Sis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) ziniu, nebent priziurint uz sauga atsakingam asmenui ir jam nurodont, kaip prietaisas turi buti naudojamas.
Prižiúrekite vaikus siekdami uztikrinti, kad jie nezaistu su prietaisu.

Saugos pastabos del vaziavimo

PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

Vaziavimo greiti pritaiky kite pagal esamas aplinkybes.
Mašina gali apvirsti ja naudoant ant didelio posvyrio paviršiu.
Vaziuokite tik ne j statesne nei 18% jkalne.
Maśina gali apvirsti, kai važiuojama ant nestabilaus pagrindo.
Todél naudokite masina tik ant tvirto pa-grindo.
Mašina gali apvirsti jai per daug pasvirus j sona.
Masina gali buti pasvirus j sona daugiausiai 10 % posvyrio kampu.

Mašinos su degimo varikliais

△Pavojus

Sužalojimy pavojus!
Neuždenkite išmetamuju duju išejimo angos.
Nelieskite ir nebukite prie ismetamuju duju angos (kyla pavojus nusideginti).
Nesilieskite prie variklio (kyla pavojus nusideginti).
Ismetamosios dujos yra nuodingos ir kenkia sveikatai, todel ju negalima jkvépti.
Išjungus variklis visiskai sustoja praëjus maždaug 3-4 sekundéms. Tuo metu būkite toliau nuo pavaros mechanizmo.

Irenginial, iustuinami pakelus

△PAVOJUS

Sužalojmy pavojus!

Dirbdami iustustinimo paIus jrenginiu, iki galo pakelkite suIluoty ne'svarumy talpykla ir uzfiksuokite.
Saugumas tik uz pavojaus zonu ribu.

Mašinos su apsauginiu vairuotojo stogeliu

PASTABA

Apsauginis vairuotojo stogelis (papildomas) apsaugo nuo didesniy krentanciu daiktu. Tacicaujis neapsugo nuo pervažia-vimo!

Saugos pastabos del jrenginio transportavimo

Tušćio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporte priemonéje.
Transportuodami jrenginj, atjunkite baterijos gnybtus, o patj jrenginj gerai pri-tvirtinkite.

Saugos pastabos del jprastinés ir techninés prieziūros

Pries atlikdami masinos valymo ir technines prieziros darbus, keisdami dalis arba atlikdami kitu masinos fungcijnu nustonymus, isjunkite masinair istraukite uzdegimo rakta.
Atliekant darbus prie elektros jrangos, turi buti atjungta akumulatoriaus baterija.
Prietaisui plauti nenaudokite vandens zarnos arba auksto spaudimo vandens srovés (gali ivykti trumpas sujungimas arba kitoks prietaiso pazeidimas).
Remonto darbus gali atlikti tik igaliota klienu aptarnavimo tarnyba arba sios srities kvalifikuotas, su atitinkamais saugos nurodymais susipazines personas.
Laikykites galiojanciuy vietos pramonenej kintamose vietose naudojamuy prietaisu saugos patikros reikalavimu.
Prietaisa naudokite tik muvedami apsauginemis pirstinemis.

Veikimas

Sluojamoji mašina veikia šlavimo i semtuva principu.

-Besisukantis sepetys nukreipia neva- rumus tiesiaj ne'svarumu kamera.
- Sonine šluota išvalo šluojamo paviršiaus kampus ir pakrašcius ir nustumianesvarumus j šepećio judejimo kelia.
- Smulkios dulkés jsiurbamos siurbimo orpute per dulkiu filtrà.

Pastabos del iskrovimo

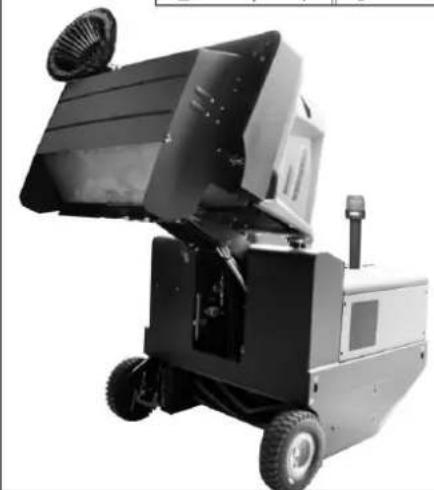

PAVOJUS

Sužalojimirpažeidimypavojus!

Perkraudami jrenginj, atsižvelkite j jo svori!
Nenaudokite šakinio krautuvo, nes galite sugadinti jrengini.

Tušćio Žrenginio masé (be prie-du)	920 kg*
* Sumontavus priedus, masé padidéja.

Jrenginiui perkrauti naudokite tinkamargampa arba krana!
Naudodami pakyla, jsitikinkite, ar grindu laisvumas siekia 70~mm

Valdymo ir funkciniai elementai

Sluojamosios masinos paveikslas

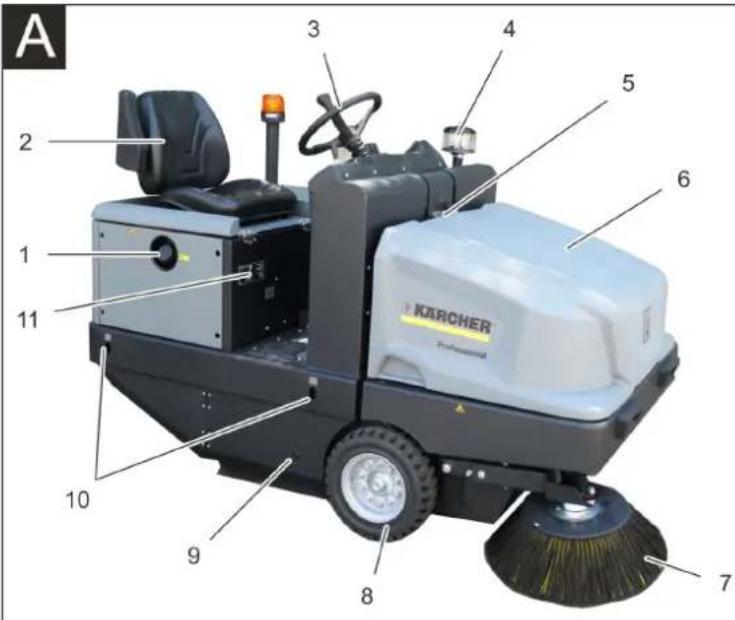

Paveikslas A

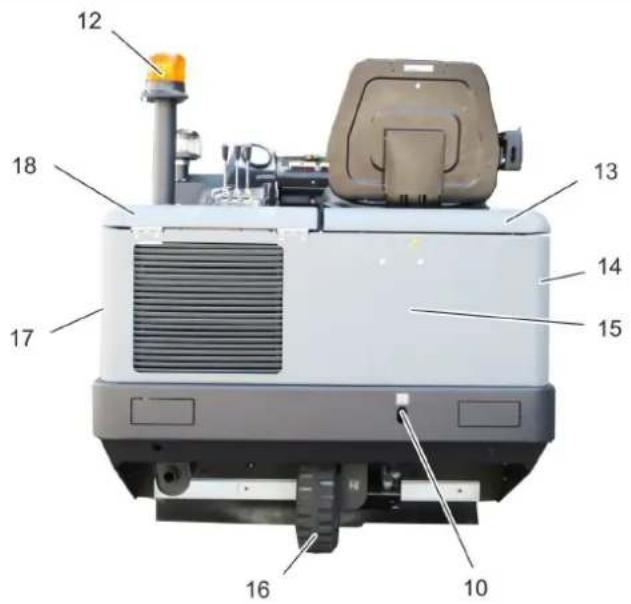

1 Bako dangtelis
2 Sedyne (su kontaktiniu sedynes jungikliu)
3 Vairas
4 Iscentinis atskyriklis
5 Prietaiso gaubto fiksatorius
6 Prietaiso gaubtas
7 Sonine sluota, desineje
8 Priekinis ratas
9 Besisukanchio sepeci prieiga
10 Tvirtinimo taškas
11 Duomeny lentele
12 Svyturelis
13 Jrenginio gaubtas desineje
14 Uzdanga, desinéje
15 Galine uždanga
16 Galinis ratas
17 Uzdanga, kaireje
18 Gaubtas kairreje (variklio gaubtas)

Papidoma Iranga

Apsauginis vairuotojo stogelis	2.851-691.0
Darbinis apšviétrimas 2.851	-279.0
Šoniné šluota, kairėje 2.851	-272.0

Valdymo plotas

Paveikslas

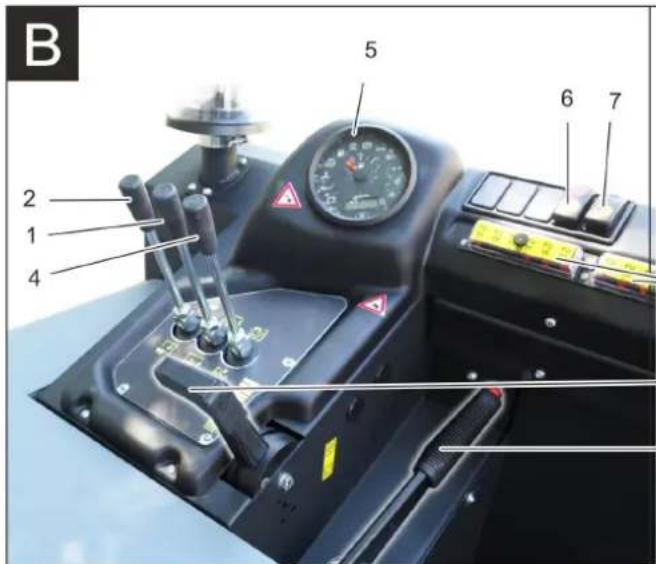

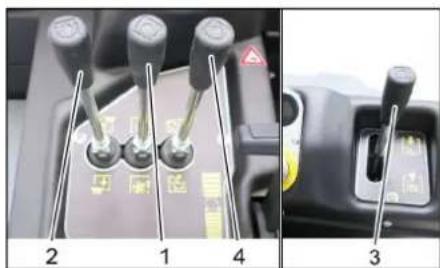

1 Valdymo svirtis

Pakelti / nuleisti šlavimo velena

2 Valdymo svirtis

Nešvarumý kameros pakélimas ir nuleidimas

3 Valdymo svirtis

Pakelti / nuleisti sonines slotas

4 Valdymo svirtis

Kameros sklendés atidarymas / uždarymas

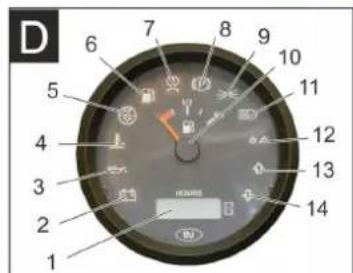

5 Kontrolines lemputés ir ekranas

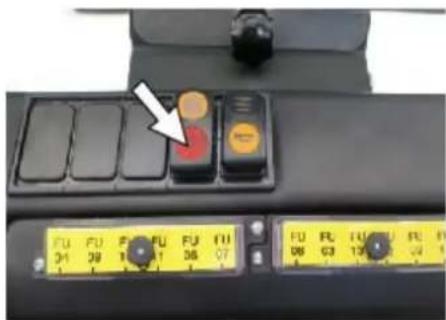

6 Ventilatoriaus ir filtro valymo mechanizmo jungiklis

Padetis viduryje: Filtrvalymo mechanizmasirventilatoriusisjungti

Padetis gale: ventilatorius jungtas

Padétis priékye: Filtró valymo mechanizmas jjungtas

7 Signalo jungiklis

8 Saugikliai

9 Uzdegimo spynelé

Kaitinamojo siulo zenklas: pakaitinimas

Padétis,0: ijsjungti variklj

Padétis,1: degimas jungtas

Padétis,2: paleisti variklj

10 Variklio apsuku regulatorius Akeleratoriaus svirtis

11 Stovéjmo stabdys

Pedalai

Paveikslas

1 Stabdžio pedalas
2 Vaziavimo pirmyn / atgal pedalas

Kontrolines lemputes ir ekranas

Paveikslas

1 Eksploatavimo valandy skaitiklis
2 Jkrovos jspejamoji lemuTe
3 Alyvos slegio jspejamoji lemupte
4 Ausinamojo skyscio jspejamoji lemuTe
5 J variklj jsiurbiamasoras
6 Likusio degalu kiekio jspéjamoji lemputé
7 Pakaitinimo kontroline lemputé
8 Kontroline lemputé (neprijungta)
9 Stovéjimo / trumperju Šviesu Žibinto kontroline lempute (papildoma jranga)
10 Degalu indicatorius
11 Neturi funkcjisos,Žiba tik paleidžiant variklj (automatine vidine patikra)
12 Neveikia
13 Neveikia
14 Neveikia

Pries pradedantaudoti

Stovéjimo stabdžio fiksavimas / atleidimas

Paspauskite stabdziu pedalq ir taip atleiskite stovejimo stabdj.
Paspauskite stabdziy pedala ir taip uz-fiksoukite stovejimo stabdj.

Šluojamosios masinos be pavaros mechanizmo stimimas

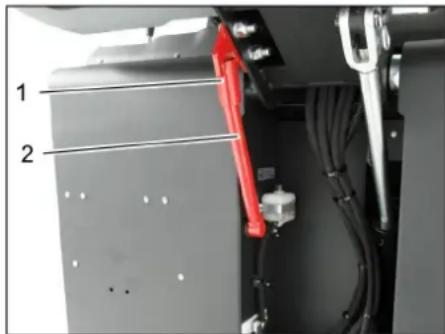

1 Laisvosios eigos svirties padetis virsuje - galima pastumti prietaisa.

Atidarykite valiklio uždanga.
Pasukti laisvosios eigos svirtj (raudona) / virsutine padeti.

DÉMESIO

Sluojamosios masinos nestumkite nenaudodami pavaros mechanizmo ilgus atstmus ir didesniu nei 10 km/h greiciu.
Pastume pasukite laisvos eigos svirtj atgal.

Prietaiso su pavaros mechanizmu pastumimas

1 Nustacius laisvosios eigos svirtj apati ne padetj,masina yra paruoosta vaziuoti
Perstume jrenginj, hidraulinio siurblio laisvosios eigos varztq atsukite iki galo atgal laikrodzio rodyklks kryptimi.

Naudojimo pradžia

Bendrieji nurodymai

Pries naudojimo pradzia, perskaitykite variklio gamintojo naudojimo instrukcija ir ypac laikykitesaugos reikalavimu.
Pastatykite prietaisa ant lygaus pavir-siaus.
Istraukite użdegimo rakte.
Stovéjimo stabdžio fiksavimas.

Patikros ir technines prieziuros darbai

Kas dienq pries darbo pradziq

Degalu bako lygio patikra.

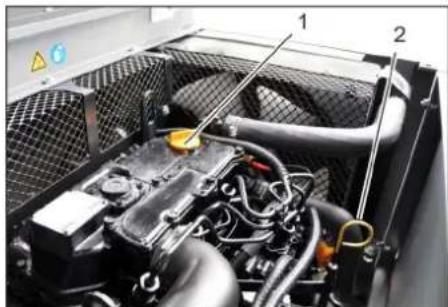

Patikrinti varriklio alyvos lygi.

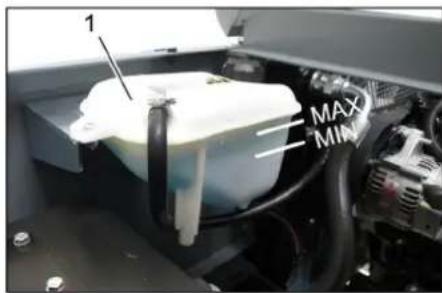

Patikrinkite auinamojo skyscio lygi iLyginamojoje talpykloje.
Patikrinkite ar nenusideveje valomasis velenas bei sonine sluota ir nesusivije juostos.
Patikrinkite, ar ant ratu nera apsivijusi juostu.

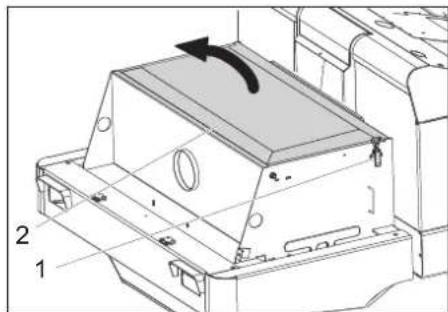

Patikrinkite ir, jei reikia, isvalykite iScen-trinj atskyriklj ir oro filtraj.
Patikrinkite, ar veikia visi valdymo elementai.
Patikrinkite, nepazeistas prietaisas.
Filtrvalymomygtukisvalykitedulkiu filtra.

Pastaba: aprasyma zr. skyrije, Patikra ir technine prieziura".

Degalu pylimas

PAVOJUS

Sprogimo pavojus!
Naudokite tik naudojimo instrukcijoe nurodytus degalus.
Nepilkite degalu uzdaroje patalpoje.
Draudziama rukyti ir naudoti atviros ugnies saltinius.
Atkreipkite demesj, kad degalu negali patekti ant jkaitusiy pavirsiy.
Pagal degalu bako indikatoriuy patikrinkite, kiek yra degalu.
Isjunkite variklj.
Atidarykite bako dangtelj.
Pripillkyite dyzeliniu degalu baka.
Nuvalykite ištekëjusius degalus ir uždarykite bako dangtelj.

Naudojimas

Vairuotojo sédynés reguliavimas

1 Sedynes reguliavimo svirtis

2 Vairuotojo sédyné

Patraukite sédynés reguliavimo svirtj iisore.
Perstumkite sédyne ir atleiskite svrtj, sedyne užsifiksuoja.
Pajudinkite sédyne pirmyn bei atgal in taip patikrinkite, ar ji uzifiksavo.

Masinos jungimas

Pastaba: masinoje sumontuotas kontakti-nis sedynes jungiklis. Atsikelus nuo vairu-tojo sedynes, masina isjungiama.

1 Stovéjmo stabdys
2 Variklio apsuku regulatorius

Atsiseskite ant vairuotojo sédynès.
Stovejimo stabdžio fiksavimas.
Variklio apsuku svirtj pastumkite trecdaliu j priekj.

Pakaitinimas

Uzdegimo raktajiskite uzdegimo spyna.
Uzdegimo rakta pasukite j padetj, kaitinamasis siulas.

Ziba pakaitinimo lemué.

Variklio paleidimas

Varikliui paleisti paspauskite stabdziu pedalag.
Uzgesus pakaitinimo lemputei, uzdegimoraktapasukitej padetj.1I
Jei masina jsijunge, paleiskite uzdegimo rakta.

Pastaba: niekada nejunkite starterio ilgiau nei 10 sekundziq. Pries jungdami starterj i naju, palaukite maiausiai 10 sekundziu.

Vazivimo rezimas

1 Stabdžio pedals
2 Vaziavimo pedals „pirmyn"
3 Važiavimo pedals „atgal"

Iki galo pirmyn pastumkite varikliu (darbiniu) apsuku svirtj.
Paspauskite ir palaikykite paspaudekaseleratoriaus pedala.
Atleiskite stovejimo stabdj.

Vaziavimas j priekj

Is leto spauskite vaziavimo pedala „pir-myn".

Vaziavimas atgal

PAVOJUS

Sužalojimy pavojus!

Vaziuojant atbulomis, neturi buti kelia-mas pavojus kitiems zmonems. Jei reikia, instruktuokite reikiamus asmenis.
I's leto spauskite vaziavimo pedalag atgal.

Vairavimas

Važiavimo pedalu galite tolydžiai regu- liuoti važiavimo greitj.
Pedalas neturi trukcioti, kad nesugestuy hidrauline planta.
Jei vaziuojant pasviriasis pavrsiais sumazeja galia, siek tiek atleiskite va-ziavimo pedala.

Stabdymas

Atleiskite važiavimo pedalá ir masina savaime pradés stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami stabdžio pedalā.

Kliuci apvažiavimas

Stovinci kliuci apvaziavimas iki 70 mm atstumu:

Vaziuokite j priekj letai ir atsargiai. Stovinci kliuci apvaziavimas daugiau nei 70 mm atsumu:
Kluitis galima apvažiuoti tik naudojant tinkama platforma.

Valymas

DÉMESIO

Nevalykite pakuociu, vielu ir panasiu daiktu, nes tai gali pazeisti prietaiso mechanine jranga.

Pastaba: noredami pasiekti optimalu valmo rezultata, pasirinkite tinkama judejimo greitj.

Pastaba: dirbant reikia reguliariai valytidulkiu filtra.

Pastaba: Jei daznai dirbate aplinkoje, kurioje yra smulkiu dulkiu, filtra valy kite dažniau.

Valdymo svirtis

1 Besisukanco sepecio valdymo svirtis
2 Nesvarumy kameros valdymo svirtis
3 Sonines sluotos valdymo svirtis
4 Kameros sklendés valdymo svirtis

Besisukancio sepecioc valdymo svirtis

Besisukancio sepecia (1) valdymo svirtis pirmyn: besisukantis sepets nuleidziamas.
Besisukancio sepeci0 (1) valdymo svirtis atgal: besisukantis sepetys pakeliamas.

Nešvarumu kameros valdymo svirtis

Nešvarumu kameros (2) valdymo svirtis pirmyn: nešvarumu kamera nuleidžiama.
Nešvarumu kameros (2) valdymo svirtis atgal: nešvarumu kamera pakellama.

Soninés sluotos valdymo svirtis

Soninés sluotos (3) valdymo svirtis pir-myn: sonine sluota nuleidziama.
Soninés sluotos (3) valdymo svirtis atgal: sonine sluota pakellama.

Kameros sklendés valdymo svirtis

Kameros sklendés (4) valdymo svirtis pirmyn: nešvarumu kameros sklende atveriama.
Kameros sklendés (4) valdymo svirtis atgal: nešvarumu kameros sklende užveriama.

Sausy grindu šlavimas

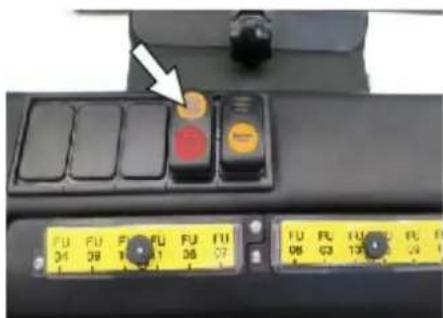

JJunkite orpute.
Valant plotus: Besisukancio sepeciio (1) valdymo svirtis pirmyn: besisukantis sepets nuleidziamas.
Kameros sklendés (4) valdymo svirtis pirmyn: kameros sklende atveriama.
Valant kraštus: Sonines sluotos (3) valdymo svirtis pirmyn: sonine sluota nuleidžiama.

Dregny arba slapiy grindu slavimas

Isjunkite orpute.
Valant plotus: Besisukancio sepecioc (1) valdymo svirtis pirmyn: besisukantis sepetys nuleidziamas.
Kameros sklendés (4) valdymo svirtis pirmyn: kameros sklende atveriama.
Valant krastus: Sonines sluotos (3) valdymo svirtis pirmyn: sonine sluota nuleidziama.

Dulkiy maišelio istustinimas

△PAVOJUS

Sužalojimu pavojus!

Istustinant nešvarumy kamera,Jos judéjimo zonoje negali buti Žmoniu ir gyvūnu.
Apvirtimo pavojus!
Tuštindami nešvarumy kamera, prieta-sa pastatykite ant lygaus pavirsius.

△ISPEJIMAS

Sutraiškymo pavojus!
Jokiu budunelieskite mechanines istustinimo sistemas traukiu. Nestovekite po pakelta nesvarumy kamera.

DÉMESIO

Sužalojimu ir pažeidimu pavojus!
Istustinimo metu gali issysti medzia-gos, kai sukasi slavimo velenas. Laikykites pakankamo atstumo.

Valdymo svirtimis pakelkite besisukanti sepeti ir sonine sluota, tam patraukite valdymo svirtis (1 ir 3) atgal.
Uzverkite kameros sklende, tam pa-traukite valdymo svirtj (4) atgal.
Pakelkite nešvarumu kamera, tam pa-traukite nešvarumu kameros valdymosvirtj (2) atgal.
Létai privažiuokite prie surinktuvo.
Stovejimo stabdžio fiksavimas.
Atverkite kameros sklende, tam pa-spauskite nešvarumu kameros valdymo svirtj (4) pastumkite pirmyn ir iustus-tinkite nešvarumu kamera.
Uzverkite kameros sklende, tam pa-traukite kameros sklendes valdymo svirtj (4) atgal ir palaukite kol atsivers iki galo.
Atleiskite stovejimo stabdj.
Iš lěto nuvažiuokite nuo surinktuvo.
Iki galo nuleiskite nešvarumu kamera, tam pastumkite nešvarumu kameros valdymo svirtj (2) pirmyn.

Prietaisoisjungimas

Valdymo svirtimis pakelkite besisukanti sepeti ir sinine sluota, tam patraukite valdymo svirtis (1 ir 3) atgal.
Uzverkite kameros sklende, tam pa-traukite valdymo svirtj (4) atgal.
Iki galo atgal patraukite variklio apsuku svirtj.
Paspauskite ir palaikykite paspaude ak-seleratoriaus pedala.
Stovejimo stabdžio fiksavimas.
Pasukite użdegimo raktaj padétj „0“ in ištraukite.

Transportavimas

△PAVOJUS

Transporto zhala!

TuscioPrietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporte priemonéje.
Transportuojan jrenginjtransporto priemonese,ji reikia uzfkiSuoti pagal galiojancius reglamentus, kad neslystir neapvirsty.
Pasukite użdegimo raktaj padétj „0“ ir ištraukite.
Stovéjimo stabdžio fiksavimas.
Prietaisa prie tvirtinimo taSKU (4x) tvirtinkite jtempiamaisais dirzais, Iynais ar grandinemis.
Prietaisa prie ratu tvirtinkite pleistais.
Slavimo masinos transportavimo metu isimkite akumulatori.

Laikymas / eksploatavimonutraukimas

Slavimo mašinā laikyti ant lygaus paviršiaus, sausoje, neapšerksnjusioje aplinkoje. Uždétī dangā kaip apsaugā nuo dulkiŋ.
Pakelkite besisukantj šepetj ir sonine šluota, kad nebūtu pazeisti Seriali.
Uzverkite talpyklos sklende.
Pasukite użdegimo raktaj padétj 0^ ir iśtraukite.
Stovéjimo stabdžio fiksavimas.
Apsaugokite jj, kad nenuriedetu. Jei slavimo masina nenaudojama ilgesnj laika, atkreipite demesj:
Pakeiskite variklio alyva.
Jei gali buti salcio, isleiskite auinamaji skystj arba patikrinkite, ar yra pakanka-mai antifrizo.
Isvalykitevalomojojrenginioisoreirvidu.
Atjunkite baterijos gnybtus.

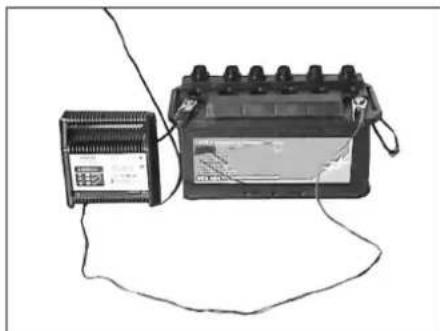

Jkraukite baterija, veliau prikraukite ja kas 2 menesius.

Priežiūrā ir aptarnavimas

Bendrieji nurodymai

DÉMESIO

Paeidimo pavojus!

Neplaukite dulkiy filtr.
Remonto darbus gali atlikti tik igaliota kclienty aptarnavimo tarnyba arba sios srities kvalifikuotas, su atitinkamais saugos nurodymais susipazines personalas.
Mobili pramoniniam naudojimui skirty prietaisy sauga turi buti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701.
Pastatykite prietaisq ant lygaus pavir-siaus.
Pasukite użdegimo raktaj padétj „0“ ir ištraukite.
Stovéjimo stabdžio fiksavimas.

Valymas

ATSARGIAI

Paeidimo pavojus!

Prietaisui plauti nenaudokite vandens
žarnos arba auksto spaudimo vandens
srovés (gali jvykti trumpas sujungimas
arba kitoks prietaiso pazeidimas).

Prietaiso vidaus valymas

PAVOJUS

Sužalojimu pavojus!

Naudokite respiratoriuy ir apsauginius akinius.
Prietaisauvalykite sluoste.
Nupuskite prietaisa suslegtu oru.

Prietaiso isorés valymas

Prietaisa nuvalykite dregna, svelniame sarminiame tirpale suvilgyta sluoste.

Pastaba: nenaudokite agresyviu valymo priemoniu.

Prieziuros intervalai

Pastaba: eksploatavimo valanduy skaitiklis rodo techninés prieziuros laika.

Naudotojo atliekami technines prieziuros darbai

Pastaba: visus technines prieziros darbus turi atliktiientsjgalioti kvalifikuoti specialistai. Prasome bet kada kreiptis firmos Karcher"atstovus.

Kasdiene prieziura:

Degalu bako lygio patikra.
Patikrinti variklio alyvos lygi.
Patikrinkite ausinamojo skyscio lygi iLyginamojoje talpykloje.
Patikrinkite ar nenusidéveje valomasis velenas bei sonine šluota ir nesusivije juostos.

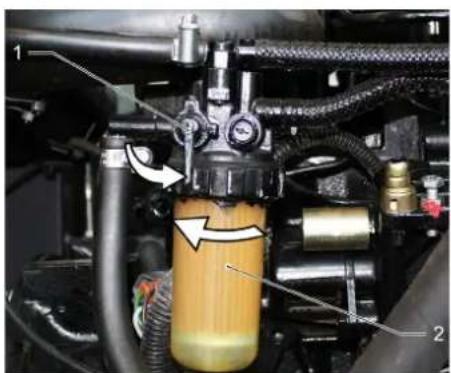

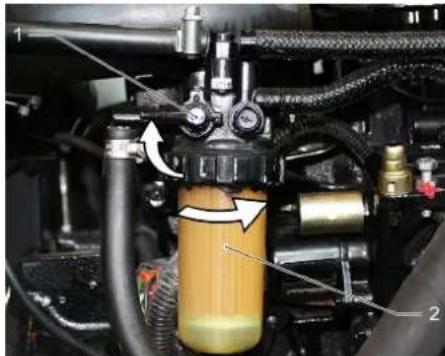

Patikrinkite degalu filtra.

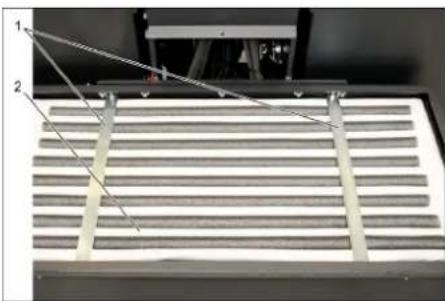

Patikrinkite ir, jei reikia, isvalykite iscentrinj atskyrkij ir oro filtraj.
Patikrinkite, ar veikia visi valdymo elementai.
Patikrinkite, nepazeistas prietaisas.

Prieziura kas savaite:

Isvalykite vandens ausintuva.
Isvalykite hidraulinj ausintuva.
Patikrinkite hidrauline planta.

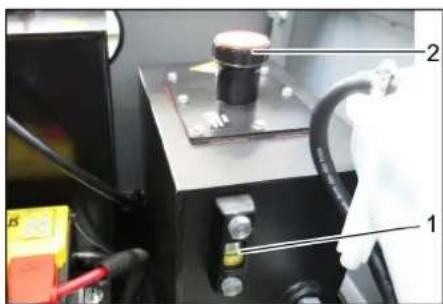

Patikrinkite hidraulines alyvos lygi.

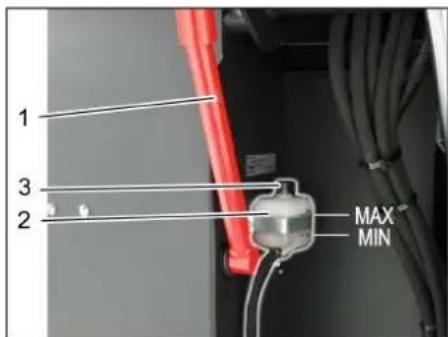

Patikrinkite stabziu skyscio lygi.
Patikrinkite, ar nesusideveje sandarini-mo juostos, jei reikia, jas pakeiskite.
Patikrinkite ir patepkite kameros sklende.

Technines prieziros darbai kas 50 eksploatavimo valandy:

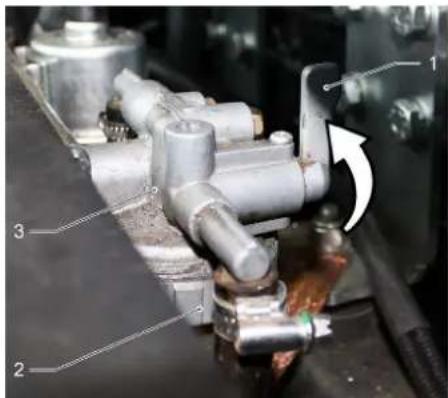

isleiskite vandenj is vandens atskriklio nuo dzyzio

Nusidévêjimo tikrinimas:

Pakeiskite sandarinimo juostas.
Sureguliuokite arba pakeiskite soninius tarpiklius.
Pakeiskite valomajvelena.
Pakeiskite sonine sluota.

Pastaba: aprasyma. zr. skyrije, Technines prieziuros darbai.

Klientu aptarnavimo tarnybos atliekami technines prieziuros darbai

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus technines prieziuros darbus pagal technines prieziuros zurnala atlieka jgaliota „Karcher" Kunden aptarnavimo tarnya.

Technines prieziuros darbai po 50 eksploatavimo valandy:

Pirmaja technine prieziura pagal patikros zurnala paveskite atlikti kientu aptarnavimo tarnybai.

Technine prieziura po 250/500/1000/ 1500/2000 eksploatavimo valandy:

Technine prieziura pagal patikros zur nalapaveskite atlikti klienp aptarnavi-mo tarnybai.

Aptarnavimo darbai

Pasiruoshimas:

Pastatykite prietaisa ant lygaus pavirsiaus.
Pasukite użdegimo raktaj padétj „0“ ir ištraukite.
Stovejimo stabdžio fiksavimas.

Bendrieji saugos reikalavimai PAVOJUS

Sužalojimy pavojus!

Kai pakelta nešvarumy kamera, visada naudokite apsauginj strypa.
Saugumas tik už pavojaus zony ribu.

1 Apsauginio strypo laikiklis
2 Apsauginis strypas

Aukstam iustuminui apsauginj strypa paverskite aukstyn ir jkiškite laikikli (apsaugota būsena).

Neisleiskite variklio alyvos, mazuto, dzyelino ir benzino j aplinka. Saugokite grunta, naudotaylyautilizuokite laikydamiesi aplinkos apsaugos reikalavimu.

Saugos nurodymai del baterijos

Naudodami baterijas butinai laikykites siu nurodymu:

i	Laikykités nurodymu, pateiktuy ant akumuliatoriuy baterijos, naudojimo instrukcijoe ir trans- porto priemonés instrukcijoe!
	Naudokite akiuy apsaugos prie-mones!
	Saugokite vaikus nuo rügščiu ir bateriju!
	Sprogimo pavojus!
	Draudžiama naudoti atviragugni, atvirag šviesa, sukelti ki-birkstis ir rūkyti!
	Išesdinimo pavojus!
	Pirmoji pagalba!
	Jspéjimas!
	Atlieku tvarkymas!
Pb	Akumuliatoriuy baterijos neismeskite i šiukšliuy konteinerj!

PAVOJUS

Sprogimo pavojus!

Naudokite tik baterijas su uzdengiamais poliais. Jei pametete poliu uzdangas, jas pakeiskite.

PAVOJUS

Sprogimo pavojus!

Nedekite ant baterijos irankiu ir panasi duiktu. Gali kilti trumpojo jungimo ir sprogimo pavojus.

PAVOJUS

Sužalojimy pavojus!

Svinas jokiu budu negali patekti ant zaizdu. Po kontakto su baterijomis butinai nusiplaukite rankas.

PAVOJUS

Gaisro ir sprogimo pavojus!

Draudziama rukyti ir naudoti atviros ugnies saltinius.

Uztikrinkite pakankama patalpu, kurio se jkraunamos baterijos vedinima, nes jkraunant baterijas iissiskiria ypac sprogios dujos.

PAVOJUS

I\$esdinimo pavojus!

I akis ar ant odos uztiskusia rugstj gausiai nuplaukite svariu vandeniu.
Po to nedelsdami kreipkites j gydytoja.
Uzterstus drabuzius isplaukite vandeniu.

Jdekite ir prijunkite baterijas

Prietaise jrengta prieziuros nereikalaujanti baterija.

1 Teigiamas polius
2 Poliy dangtelis
3 Neigiamas polius

lstatykitebaterija baterijos laikiklj.
Tvirtai uzverzkite baterijos dugno laiki-klius.
Prijunkite polius gnybta (raudonas kabelis) prie teigiamo polius (+).
Prijunkite poliaus gnybta prie neigiamo poliaus (-).
Pritvirtinkite bateriju poliu dangtelius.
Baterijos polius ir gnybtus patepkite poliu apsaugos priemone.

Patikrinkite ir pakoreguokite akumulatoriaus skyscio lygi (tik mažai priežiuros reikalaujanciuose akumulatoriuose)

ATSARGIAI

Pazeidimo pavojus!

Jei naudojamos rugstinés baterijos, reikia regulariai tikrinti jy skyscio lygi.

Atsukite visu elementu gaubtelius.
Rugstingumo matuokliu palmkite is kiekvieno elemento po meginj.
- Visiskai jkrautos baterijos rugsties spe-cifenis svoris siekia 1,28 kg/l, kai temperatura lygi 20^
- Is dalies issikrovusios baterjos rugsties specifinis svoris siekia nuo 1,00 iki 1,28 kg/l.
Rugsties specifinis svoris visuose baterjos elementuose turi buti vienodas.
Rugsties meginius sugrazinkite j tuos paicius elementus.
Jei skyscio lygis yra per zemas, j elementus ipilkite iki zymos destiliuoto vandens.
kraukite baterija.
Uszukite elementu gaubtelius.

Bateriju ikrovimas

PAVOJUS

PAVOJUS

Sužalojimu pavojus!
Naudodami baterija atkreipkite demesijsaugos reikalavimus. Vadovaukitesjkroviklio gamintojo naudojimo instrukcija.
Pzaeidimo pavojus!
Baterijai jkrauti naudokite tik tinkamq ikroviklj.

Atsukite visu elementu gaubtelius. (taikoma tik neaptarnaujamai baterijai)
Prijunkite kroviklio teigiama poliu prie baterijos teigiamo poliaus.
Prijunkite jkroviklio neigiamapoliu prie baterijos neigiamo poliaus.
kiskite tinklo jungikljir jjunkite kroviklj.
Jkraukite baterija kuo mazesne jkrovimo srove.
Ikrove baterija, atjunkite ikrovikli is pradziu is tinklo, o po to nuo baterijos.
Uzsukite elementu gaubtelius. (taikoma tik neaptarnaujamai baterjai)

Akumulatoriaus baterijos ismontavimas

Prijunkite poliaus gnybta prie neigiamo poliaus (-).
Prijunkite poliaus gnybtq prie teigiamo poliaus (+)
Atleiskite baterijos dugno laikiklius.
Isimkite akumulatoriaus baterija is laikiklio.
Naudotà baterija utilizuokite pagal galijoanjcias nuostatas.

Patikrinkite stabdziu skysti ir papildykite PAVOJUS

Sužalojumu pavojus!

Kai pakelta nešvarumy kamera, visada naudokite apsauginj strypa.
Saugumas tik už pavojaus zony ribu.

1 Apsauginio strypo laikiklis
2 Stabdziu skyscio rezervuaras
3 Dangtelis

Pakelkite slavimo atlieku rezervuara ir sutvirtinkite apsauginiu strypu, zr. skyriu „Slavimo atlieku istustinimas"
Patikrinkite, ar stabdziu skyscio rezervuare yra pakankamai stabdziu skyscio.

Pastaba

Pripildymo lygis turi buti tarp nuoroduy min. ir maks..
Jei reikia, pripldykite siuo metu galima jsigyt DOT stabdziy skystj.

Variklio alyvos lygio patikra ir alyvos ipylimas

PAVOJUS

Pavojus nudegti!

→ Palaukite, kol variklis atvès.
Patikrinkite variklio alyvos lygi anks-ciausiai praejus 5 minutems po variklio isjungimo.

1 Alyvos pripildymo dangtelis (variklis)
2 Alyvos matuokle

Ištraukite alyvos matuokle.
Nuvalykite ir vél jkiškite alyvos matuokle.
Istraukite alvovs matuokle.
Patikrinkite alyvos lygi.
Jiskite atgal alvos matuokle.

-Alyvos lygis turetu buti tarp zymiu MIN" ir MAX".
- Jei alyvos yra maziau nei ikiŽymës "MIN", pripillite alyvos j variklj.
-Nepilkite j variklj alyvos daugiau nei iki "MAX" zymes.
Nusukite alyvos pripildymo dangtelj.
Ipilkite variklio alyvos. Informacija apie alyvos rusj rasite skyriije, Techninai duomenys".
Uzdarykite alyvos pripilldymo dangteli.
→ Palaukite mažiausiai 5 minutes.
Patikrinti variklio alyvos lygi.

Variklio alyvos ir jos filtros keitimas

ATSARGIAI

Pavojus nusideginti jkaitusia variklio alya!

→ Palaukite, kol variklis atvès.
Paruoskite gaudykle maiausiai 6 li-trams alvos.
Palaukite, kol variklis atves.

Isshukite alvovs isleidimo varztä.
Nusukite alyvos pripildymodangtelj
Išleiskite alyva.

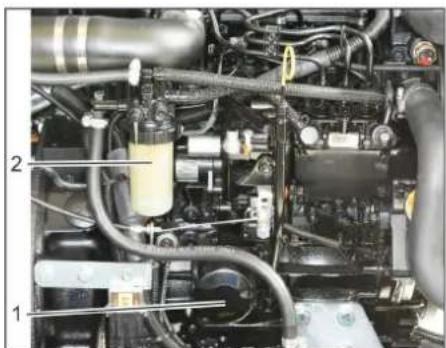

1 Variklio alyvos filtras
2 Degaly filtras

Nusukite alyvos filtra.
Isvalykitlaikikljir sandarinimo vietas.
Pries montuodami nauja alyvos filtra, alyva patepkite filtro sandariklj.
Sumontuokite ir tvirtai ranka priverzkite nauja alvos filtra.
Isukite alyvos isleidimo varzta su nauju tarpikliu.

Užveržimo momentas: 25 Nm

|pilkite variklio alyvos.
Tinkamos alyvos rusys ir reikalingas kiekis nurodyti skyriuje, Techniniai duomenys".
Uzdarykite alyvos pripildymo dangtelj.
Maždaug 10 sekundžiŋ palaukite, kol veikia variklis.
Patikrinti variklio alyvos lygi.

Degaly filtrapatikra

Patikrinkite, ar neuzisters degalu filtras.
Jeireikia, isvalykitedegalufilrairjokorpusarba pakeiskite degalu filtra.

Degalu滤trokeitimas

1 Degalu ciaupas
2 Degaly filtras

Uzsukite degalu ciaupa.
Atsukite ir pakeiskite degalu filtra.

1 Degalu ciaupas
2 Degalu filtras

PASTABA

Pries montuodami j degalu filtra priplkite dyzelino.

Isukite nauja degalu filtra.
Degalu filtru uzverzkite 20Nm sukimo momentu.
Atverkite degalu ciaupa.

Kondensato isleidimas is dyzeliniq degalu vandens atskyriklio

1 Degalu ciaupas
2 Atskyrlikio indas
3 vandens skirtuvas,

Uzukite degalu ciaupa.
Nusukite ir iustuustinkite atskrikio inda.
→ Prisukite atskyriklio inda.
Atverkite degalu ciaupa.

Hidraulinés alyvos kiekio tikrinimas ir pildymas

PASTABA

Nekelkite nešvarumu kameros.
Atidarykite valiklio uždanga.

1 Hidraulines alyvos stebeyimo langelis
2 Dangtelis, alyvos ipituvas

Per akute patikrinkite hidraulines alyvos lygi.
-Alyvos lygis turetu buti tarp zymiu MIN" ir MAX".

• Jei alyvos yra maziau nei iki zymès "MIN", priilkite hidraulines alyvos.

Nusukite alyvos ipiltuvo dangtelj.
Isvalykite jpylimo vieta.
Papildykite hidraulines alyvos. Informacija apie alyvos rusj rasite skyriije, Techniniai duomenys".
Uzsukite alyvos ipiltuvo dangtelj.

Hidraulines sistemas tikrinimas PASTABA

Hidraulinés sistemas technine prieziura gali atlikti tik Kärcher klieny aptarnavimotaryba.

Stovejimo stabdžio fiksavimas.
Paleiskite variklj.
Patikrinkite visu hidraulines alyvos zarnu ir jungcu sandaruma.

Patikrinti ausinamojo skyscio lygi

1 Ausinamojo skyscio islyginamoji talpykla

Skyscio lygi tikrinkite, kai variklis nejkaites.
Patikrinkite ausinamojo skyscio lygi islyginamojoje talpykloje. Tinkamas ausinimo skyscio lygis turi buti tarp MIN ir MAKS..

Patikrinkite ir isvalykite vandens / hidraulinés alvos ausintuvus

PAVOJUS

Pavojus nudegi ir nusipliktyi!

Bent 20 minuciy palaukite, kol vandens atvés aušintuvas.
Vandens au'sintuvo au'sinimo skyscio lygis tikrinamas au'sinimo skyscio i'slygini mo rezervuare. Zr. skyriu "Au'sinimo skyscio lygio tikrinimas
Isvalykita ausintuvo ploksteles. Nesvarumus valykite minkstu sepeciu, aukstu slegiu ar nedideliu vandens sleqiu.
Patikrinkite visu ausintuvo zarnu ir jungciu sandaruma.
Isvalykiteventiliatoriu.

Besisukancio sepeci tikrinimas

Paleiskite variklj.
Nesvarumu kamera pakelkite iki gali-nes padeties.
I\$junkite variklj.
Stovejimo stabdžio fiksavimas.
Istaty kite apsauginj strypa aukstam is-tustinimui.
Pašalinkite valomojo veleno juostas arba virves.
Isimkite apsauginj strypa.
Paleiskite variklj.
Nesvarumu kamera nuleiskite iki gali-nes padéties.
Isjunkite variklj.

Valomojo veleno keitimas Besisukanchio sepecio slavimo Plato

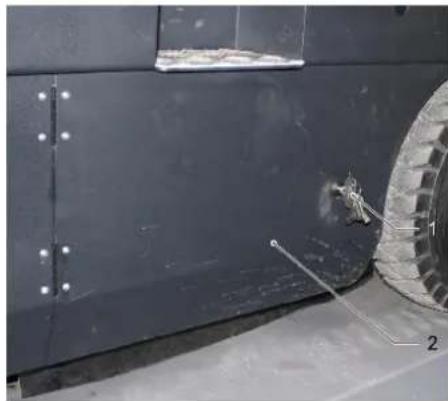

1 Raktas
2 Sonine uždanga

Pakelkite neśvarumu kamera ir paremkite apsaauginiu strypu.
Raktu atidarykite sonine uzdanga.

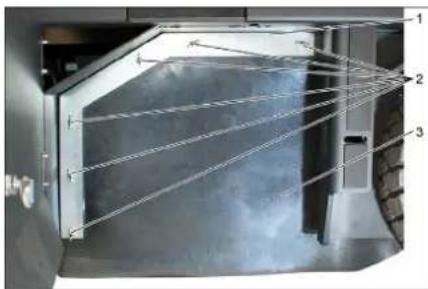

1 Kronsteinas
2 Sparnuotoji verzli
3 Soninis tarpiklis
Atsukite sparnuotasias verzes.
Nuimkite kronsteina.

Nusukite soninio tarpiklio skardos spar- nuotasias verzles ir nuimkite skarda.
Soninj sandariklj paverskite j isore
Issukite besisukancio sepeci laikiklio tvirtinamaji varzta ir paverskite laikiklj isore.
Isimkite besisukantj sepetj.

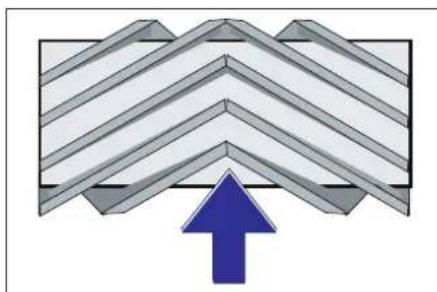

Besisukancio sepecijdjimas judjimo kryptimi (vaizdas is virsaus)

Pastaba: [dédami nauja šepetj, atsižvelkite j seriu padétj.

Sumontuokite nauja besisukanti sepeti. Besisukancio sepecio iispjovos turi buti uzmautos ant priesais esancios asies iskysu.

Pastaba: sumontave nauja besisukanti sepetj, is naujo nustatykite slavimo planta.

tikrinimas ir nustatymas

Išjunkite siurbimo orpute.
Sluojamajama sinaguzvezkite ant ly-gaus grindinio, stipriai padengto dulkemis arba kreida.
Valdymo svirtimi nuleiskite besisukanti sepeti ir leiskite suktiis mazdaug 10 s.
Pakelkite besisukanti sepetj.
Patraukite masina atgal.

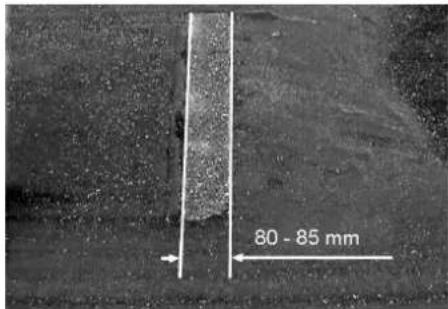

Patikrinkite slavimo plota.

Slavimo plotas turi buti staciakampio, kurio plotis, formos.

Nustatykite slavimo plota

1 Spyruoklé
2 Reguliujoamoji verzlé
3 Antverzle
4 Srieginis strypas

Reguliuojamuoju varztu nustatykite slavimo plota.
Patikrinkite slavimo planta.

Soninés sluotos slavimo PHOTO TIKRINIMAs ir nustatymas

Pakelkite sonine sluota.
Sluojamaja masina uzezkite ant ly-gaus grindinio, stipriai padengto dulkemis arba kreida.
Sonine sluota nuleisti naudojant valdymo svirtj ir leisti veikti maždaug 10 sekundžiu.
Pakelkite sonine sluota.
Patraukite masina atgal.
Patikrinkite slavimo plota.

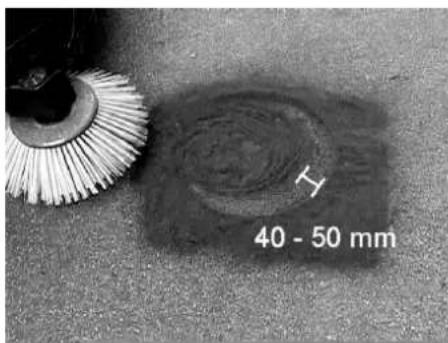

Slavimo plotas turi siekti 40 - 50mm

Dviem reguliuojamaisiais varztais patikslinkite slavimo plota.
Patikrinkite slavimo plota.

Soniniu tarpikliu reguliavimas PAVOJUS

Sužalojimyu pavojus!

Kai pakelta neśvarumu kamera, visada naudokite apsauginj strypa.
Saugumas tik uz pavojaus zony ribu.
Pakelkite nešvarumu kamera ir jtvirtinkite apsauginj strypa.
Aukstam iustuminiapsaugin strypapaverskite aukstyn ir jiskite laikikli (apsaugota busena).

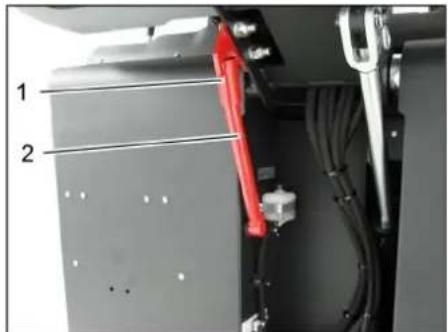

1 Apsauginio strypo laikiklis
2 Apsauginis strypas
Kaip aprasyta skyriije, Sepeciio veleno keitimas", atidarykite sonine uzdanga.
Atsukite soninés skardos 6 sparnuotá-sias verzles.
Atsukite priekines skardos 3 verzles (13 mm).
Soninj tarpiklj paspauskite zenyn tiek (ilga anga), kad atstumas iki grindu bus 1-3 mm.
Tvirtai priverzkite skardas.
Pakartokite procedura kitoje irenginio puseje.

Dulkiq filtro valmas rankiniu budu

Junkite rankine滤ro valymoSYSTEM.

Dulkiq filtrotikrinimas /keitimas ISPÉJIMAS

Sužalojimy pavojus!

Dirbdami su filtravimo jranga, naudokite respiratoriyu. Laikykites saugos reikalavimi del smulkijuy daleliy.
Filtrvalymomygtukisvalykitudulkiu filtra.
Istustinkite neśvarumu kamera.

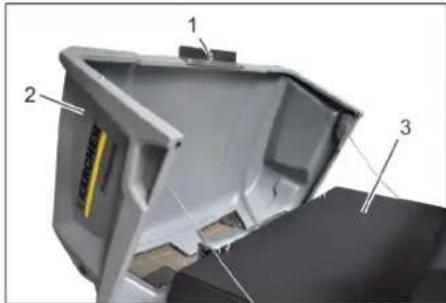

1 Prietaiso gaubto fiksatorius
2 Prietaiso gaubtas
3 Filtro dangtelis

Atsukite varztus su zavaigzdés formos galvute ir sitaip atleiskite fiksatoriu.
Prietaiso gaubtaj paverskijpriekj.

1 Filtro dangtelio fiksatorius (2x)
2 Filtrodangtelis

Atidarykite fiksatorius.
Atidarykite filtro dangtelj.

1 Jstriziné trauke
2 Dulkiu filtras

Pastaba

Patikrinkite dulkiu filtrq, jei reikia, isvaly-kite arba pakeiskite.
Keisti dulkiu filtragali tik Karcher klienuy aptarnavimo tarryba.
Uzdekite ir uzskleskite filtro dangtelj.

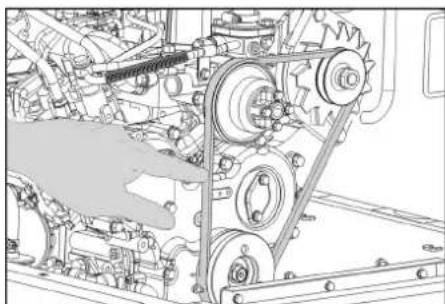

Trapecines pavaros dirzo tikrinimas ir nustatymas

Trapecines pavaros dirza veikiant 10 kg svoriu, jis turi islinkti mażdaug 7-9 mm.
Kreipkités igaliota klieny aptarnavimotarnyba del trapecinio dirzo jtempimo.

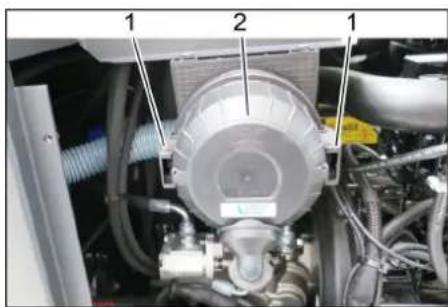

Oro filtropatikrarkeitimas

1 Fiksatorius
2 Oro filtro gaubtas

Nuimkite sonines dangas.
Nuimkite oro filtrorkorpusa.
Pakeiskite oro filtrokasete. Pastaba: montuokite iisputimo anga zenymn (zr.pav.).

Iscentrinio atskyriklio valymas

1 Sparnuotoji verzlé
2 Iscentrinis atskyriklis
Atsukite iiscentrinio atskyriklio sparnuotaja verzle.
Isvalykite iScentrinj atskyriklj.

Saugikliu keitimas

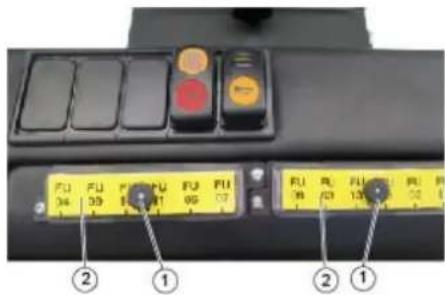

1 Rievetoji verzle
2 Saugikli duzutes dangtelis

Atsukite rieveta verzle.
Atverkite saugikliu dezutés dangteli.
Patikrinkite saugiklius
Pakeiskite pazeistus saugiklius.

Pastaba: naudokite tik vienodos vertes saugiklius.

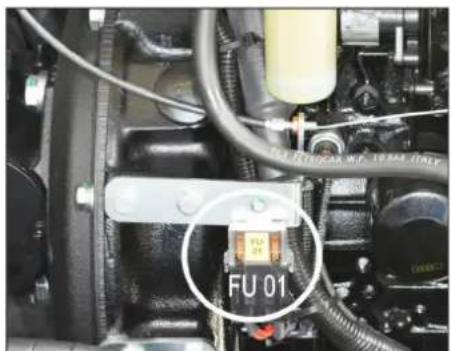

Pastaba: saugiklis FU 01 yra variklio skyriije.

FU 01 Pagarinis jungiklis 60 A
FU 02 Garsinis signalasHidraulinés alyvos au-sintuvas	20 A
FU 03 Apsauginé relèDaugiafunkcis ekranas	10 A
FU 04 Švyturelis 5 A
FU 05 Apsauginé relèLaiko delsa	25 A
FU 06 Kabinos apšvietimasStiklç valytuvas	10 A
FU 07 Degalu siurblys 10 A
FU 08 Laiko reléKontaktinis sédynésjungiklis	3 A
FU 09 Apšvietimas kairèje 7,5 A
FU 10 Apšvietimas dešinkeje 7,5 A
FU 11 Darbo apšvietimaspriekyje (trumperios šviesos)	10 A
FU 12 IšpurymoSYSTEMA 20 A
FU 13 Atbulinès eigos signa-las	5 A

Pagalba gedimu atveju
Gedimas Šalinimas
Prietaisas nejsijungia Užimkite vieta	vairuotojo sédynéje, aktyvinamas kontaktinis sédynés jungiklis.
	Varikliui paleisti paspauskite stabdžiug pedăq.
	Ikraukite arba pakeiskite baterija
	Ipilkite degalü, išleiskite ora iš degalü sistemas
	Pakeisti degalü filtrà
	Patikrinkite ir, jei reikia, suremontuokite degalü tiekimo sistemas, movas ir jungtis
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Variklis veikia netolygai Išvalykite oro filtrà arba pakeiskite oro filtró kasetę	oro filtrà arba pakeiskite oro filtró kasetę
	Patikrinkite ir, jei reikia, suremontuokite degalü tiekimo sistemas, movas ir jungtis
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Perkaito motoras Ipilkite aušinamo je	skysćio
	Išplaukite aušintuvá
	Itempkite trapecinès pavaros dirža
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Variklis veikia, tačiau mašina va-žiuja létai arba visai nevažiujoa	Atleiskite stovějmo stavbj
	Akseleratorius svirtj nustatykite iki galo j priékj (aukstos apsukos).
	Patikrinkite, ar néra apsivjusiu juostu ir virviu.
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Švilpimas hidraulinéje sistemoje oj	kite hidraulinio skysćio
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Šepečiai nesisuka arba sukasi la-bai létai.	Akseleratorius svirtj nustatykite iki galo j priékj (aukstos apsukos).
	Patikrinkite, ar néra apsivjusiu juostu ir virviu.
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Per mažai arba néra siurbimo ga-lios prie šepećio	Patikrinkite ir išvalykite arba pakeiskite dulkü filtrà.
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Prietaisas dulkëja Šoniniu tarpikliu	reguliavimas
	Ijunkite ortūpê
	Patikrinkite ir išvalykite arba pakeiskite dulkü filtrà.
	Pakeiskite filtrlo déžës tarpiklj
	Atidarykite šlavimo atliekü rezervuaro dangtj.
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Šluojami nešvarumai lieka Ištušinkite	dulkiu maišelj
	Patikrinkite ir išvalykite arba pakeiskite dulkü filtrà.
	Pakeiskite besisukanti šepetj
	Nustatykite šlavimo plota
	Pakeiskite nešvarumu kameros sandarinamajú juostu
	Pašalinkite valomjo šepećio blokuotj
	Atidarykite šlavimo atliekü rezervuaro dangtj.
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Nepakyla arba nenusileidžia ne-švarumu-camera	Akseleratorius svirtj nustatykite iki galo j priékj (aukstos apsukos).
	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Šlavimo atliekü rezervuaro dangtis neatsidaro	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba
Hidraulíns意見 judinamu da-liu veikimo sutrikimi	Kreipkités j „Kächer“ Kunden aptarnavimo tarryba

Techninai duomenys
		KM 130/300 R D Classic
Mašinos duomenys
Vazivimo pirmyn greitis km/h 10
Vazivimo atgal greitis km/h 10
Vazivimo posvyris (maks.) % 18
Valomas plotas be šoninës šluotos m	2/h 10000
Šoninëmis šluotomis valomas plotas m	2/h 13000
Darbiné pusë be šoninës šluotos mm 1000
Darbiné pusë su šonine šluota mm 1300
Apsuga nuo purškiamo vandens -- IPX 3
Naudojimo trukmë su pilnu degalu baku h 4
Variklis
Tipas -- YANMAR 3TNV76A
Tipas -- Trijü cilindru keturtaktis dyzelinis variklis
CO-šmetamu teršalu kiekio matavimas pagal ES reglamente 2016/1628 nu-statyta matavimo tvarka (V lygis)	g/kWh	932,0
Aušinimo būdas	-- Aušinimas vandeniu
Sukimosi kryptis	-- prieš laikrodžio rodyklore
Anga	mm 70
Këlimas	mm 82
Darbiné eiga	cm³	1116
Alyvos kiekis	I	3,5
Darbinis apsuku kiekis	1/min	2500
Maksimalus apsuku kiekis	1/min	2500
Tušciosios eigos apsuku skaičius	1/min	1300
Didžiausia galia	kW/PS	15,8 / 21,5
Didžiausias sukimo momentas, esant 2100 1/min.	Nm	67,9
Alyvos filtras	-- Filtr kasetë
Isurbiamo oro filtras	-- Vidinio filtro kasetë, išorinio filtro kasetë
Degalu filtras	-- Filtr kasetë
Elektros jranga
Baterija	V, Ah	12, 60
Generatorius, kintamosios srovës V, A 12, 55
Starteris	-- elektrinis starteris
Hidraulinësystema
Alyvos kiekis visoje hidraulinëje sistemoje	I	26,5
Alyvos kiekis hidrauliniame bake	I	21,2
Alyvos rūsys
Variklis (virš 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Variklis (nuo 0 iki 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Variklis (žemiau 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	-- HV 46
Dulkić maišelis
Maks. iškrovimo aukstis	mm 1400
Nešvarumç kameros talpa	I	300
Besisukantis šepets
Valomojo veleno skersmuo	mm 300
Besisukančio veleno plots	mm 1000
Apsuku kiekis	1/min	350
Šlavimo plots	mm 80
Šoniné šluota
Šoninës šluotos skersmuo	mm 600
Apsuku kiekis (reguliuojamas toydžiai)	1/min	0 - 60
Visos guminës padangos
Priekinës, dydis	-- 15-4.5x8
		KM 130/300 R D Classic
Galinés, dydis -- 15-4.5x8
Šabdžiai
Priekiniali ratai -- mechaninis
Galinis ratas -- hidrostatiniali
Filtravimo ir siurbimoSYSTEMA
Tipas -- Maišelio formos filtras
Apsuku kiekis 1/min 2800
Smulkić nešvarumć filtrato platas m	2	7,8
Siurbimo sistemas nominalus subatmosferinis slëgis mbar 15,5
Siurbimo sistemas nominaloji siurbimo apimtis m	3/h 800
IšpurtymoSYSTEMA -- Elektros variklis
Aplinkos sálygos
Temperatūra °C nuo -5 iki +40
Oro drègmé, nesvarbi % 0 - 90
Nustatytos vertès pagal EN 60335-2-72
Keliamas triukšmas
Garso slëgio lygis LpA	dB(A)	80
Neapibrëžtis KpA	dB(A)	3
Garantuotas triukšmo lygis LwA + neapibrëžtis KwA	dB(A)	98
Mašinos vibracija
Delno/rankos vibracijos poveikis	m/s2	<2,5
Sédyné	m/s2	0,7
Nesaugumas K	m/s2	0,1
Matmenys ir masé
Ilgis x plotis x aukstis	mm	2040x1330x1430
Pasisukimo j dešinke spindulys	mm	1400
Pasisukimo j kairë spindulys	mm	1400
Tuščia masé	kg	920
Leistinas bendras svoris	kg	1397
Leistina priokinës aïses akrova	kg	862
Leistina galinës aïses akrova	kg	535
Degaluć bako talpa, dzyzelino	l	16
Gamintojas pusilieka teise keisti techninius duomenis!

ES atitikties deklaracija

Siu o pareiskiame, kad toiau aprasyto aparato brezinialir konstrukcija bei musu rinka isleistas modelis atitinka pagrindinius ES direktyvu saugumo ir sveikatos apsaugos rekalavimus. Jei masinos modelis keiCiamas su mumis nepasitarus, si deklaraciJa nebegalioja.

Gaminys: Siurbiamasis jrenginys kaiti-namasis prietaisas

Tipas: KM 130/300 R D Classic 1.186-139

Dokumentacios tvarkytojas:

S. Reiser

Alfred Karcher SE & Co. KG

e aaiai jag aaiai e]
