NAUDOJIMO INSTRUKCIJA HD 715 G Kärcher

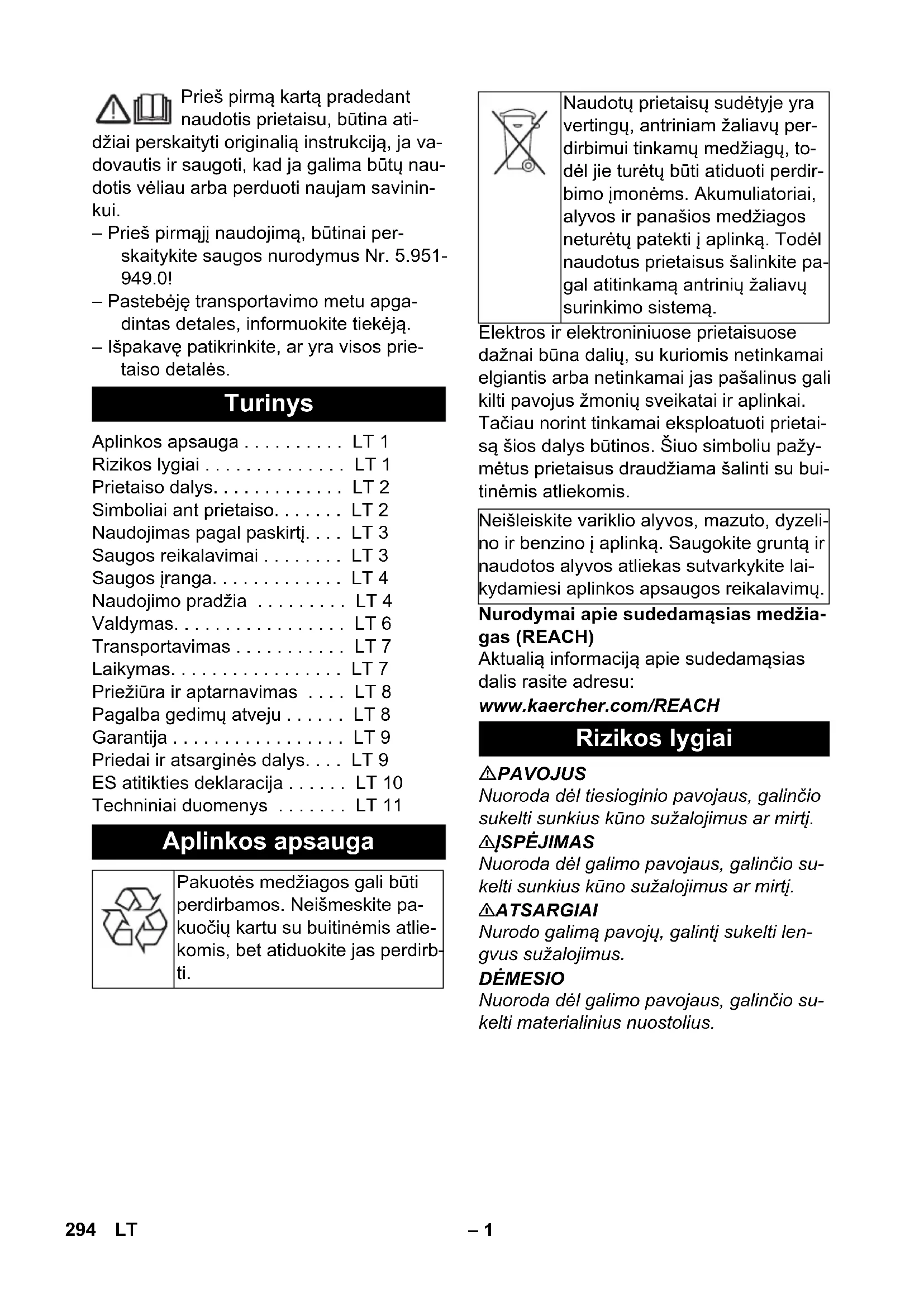

0,6 0,7 293LV– 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. – Prieš pirmąjį naudojimą, būtinai per- skaitykite saugos nurodymus Nr. 5.951- 949.0! – Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją. – Išpakavę patikrinkite, ar yra visos prie- taiso detalės. Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietai- są šios dalys būtinos. Šiuo simboliu pažy- mėtus prietaisus draudžiama šalinti su bui- tinėmis atliekomis. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio su- kelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio su- kelti materialinius nuostolius. Turinys Aplinkos apsauga . . . . . . . . . . LT 1 Rizikos lygiai . . . . . . . . . . . . . . LT 1 Prietaiso dalys. . . . . . . . . . . . . LT 2 Simboliai ant prietaiso. . . . . . . LT 2 Naudojimas pagal paskirtį. . . . LT 3 Saugos reikalavimai . . . . . . . . LT 3 Saugos įranga. . . . . . . . . . . . . LT 4 Naudojimo pradžia . . . . . . . . . LT 4 Valdymas. . . . . . . . . . . . . . . . . LT 6 Transportavimas . . . . . . . . . . . LT 7 Laikymas. . . . . . . . . . . . . . . . . LT 7 Priežiūra ir aptarnavimas . . . . LT 8 Pagalba gedimų atveju . . . . . . LT 8 Garantija . . . . . . . . . . . . . . . . . LT 9 Priedai ir atsarginės dalys. . . . LT 9 ES atitikties deklaracija . . . . . . LT 10 Techniniai duomenys . . . . . . . LT 11 Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirb- ti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pa- gal atitinkamą antrinių žaliavų surinkimo sistemą. Neišleiskite variklio alyvos, mazuto, dyzeli- no ir benzino į aplinką. Saugokite gruntą ir naudotos alyvos atliekas sutvarkykite lai- kydamiesi aplinkos apsaugos reikalavimų. Rizikos lygiai 294 LT– 2 1 Purkštukų varžtų jungtis 2 Antgalis 3 Purškimo antgalis EASY!Lock 4 Rankinis purškimo pistoletas EA- SY!Force 5 Apsauginis fiksatorius 6 Purkštuvo spragtukas 7 Apsauginė svirtelė 8 Aukšto slėgio žarna EASY!Lock 9 Tepalo bakas 10 Manometras * 11 Degalų čiaupas 12 Rankinis paleidiklis 13 Alyvos išleidimo varžtas (variklio) 14 Purkštuko laikiklis purkštuko laikymui 15 Vandens filtras 16 Valymo priemonės siurbimo žarna turi reguliuojamą filtrą (dozavimo vožtuvas) 17 Vandens prijungimo antgalis 18 Siurblio alyvos išleidimo varžtas 19 Aukšto slėgio jungtis EASY!Lock 20 Alyvos žarnos langelis * 21 Slėgio / kiekio reguliavimas * 22 Krovinio vamzdžio laikiklis 23 Aukšto slėgio siurblys 24 Alyvos lygio matuoklis (variklio) 25 Variklis 26 Variklio jungiklis 27 Degalų bakas 28 Stūmimo rankenos varžtas su rankenėle 29 Rankinio purškimo pistoleto laikiklis 30 Žarnos laikiklis 31 Stūmimo rankena A Kreipiamoji veržlė B Filtro indas C Sandarinamasis žiedas D Filtro kasetė

• netaikoma HD 7/15 G – Valymo proceso valdymo elementai yra geltonos spalvos. – Techninės priežiūros valdymo elemen- tai yra šviesiai pilkos spalvos. Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Drau- džiama srovę nukreipti į asme- nis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą. Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo siste- moje be sistemos atskyriklio. Nau- dokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 12729 BA tipo reikalavimus. Sistemos atskyrikliu tekėjusio vandens ger- ti negalima. Prietaiso dalys HD 7/15 G: 1 pav. žr. viršelio puslapį. HD 8/20 G: 2 pav. žr. viršelio puslapį. Spalvinis ženklinimas Simboliai ant prietaiso Pavojus nudegti! Atsargiai, įkaitusios dalys Pavojus apsinuodyti! Stenkitės neįkvėpti išmetamųjų dujų. Benzinas yra ypatingai degi ir sprogi medžiaga. Prieš pilant kurą, variklį būtina išjungti ir palaukti kol jis atauš. Variklio išmetamosiose dujose yra nuodingo an- glies monoksido. Neleiskite veikti uždaro- je srityje. Nepilkite kuro veikiant varikliui. Pildami degalus nerūky- kite. Nepilkite kuro tiesiog iš bako, naudoti piltuvą arba tinkamą indą. 295LT– 3 Aukšto slėgio valymo įrenginys, skirtas va- lyti: mašinoms, automobiliams, statiniams, įrankiams, fasadams, terasoms, sodo prie- taisams ir t.t. – valymui aukšto slegio srove ir valymo priemonemis (pvz., irenginių, transpor- to priemonių, statiniu, irankių valymui), – valymui aukšto slegio srove be valymo priemonių (pvz., fasadų, terasų, sodo irenginių valymui). – Sukietejusio purvo sluoksniui valyti re- komenduojame specialø priedà - purvo skutiklá. PAVOJUS Sužalojimų pavojus! Naudodami degalinė- se ir kitose pavojingose vietose, laikykitės reikiamų saugos reikalavimų. Reikalavimai vandens kokybei: DĖMESIO Kaip aukšto slėgio terpė gali būti naudoja- mas tik švarus vanduo. Užterštas prietai- sas greičiau susidėvi arba dėl to gali atsi- rasti nuosėdų. Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės. Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų. Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos. Skysčių purkštuvai privalo būti regulia- riai tikrinami, o patikrų rezultatai - patei- kiami raštiškai. Draudžiama atlikti prietaiso / priedo pa- keitimus. PAVOJUS – Jei ištekėję degalai, nenaudokite aukšto slėgio valymo įrenginio, o perkelkite jį į kitą vietą ir saugokite nuo kibirkščiavimo. – Nelaikykite, nepilkite ir nenaudokite de- galų prie liepsną ar kibirkščiavimą galin- čių sukelti prietais ų, pavyzdžiui, kros- nių, šiluminių katilų, vandens šildytuvų ir pan. – Lengvai užsidegančius daiktus ir me- džiagas laikykite toliau nuo duslintuvų (mažiausiai už 2 m). – Neeksploatuokite variklio be duslintuvo ir reguliariai tikrinkite, valykite ir, jei bū- tina, pakeiskite duslintuvą. – Nenaudokite variklio miške, krūmuose ar ant žolės, jei prie išmetamosios an- gos nesumontuota kibirkščių gaudyklė. – Neeksploatuokite variklio nuėmę oro fil- trą arba įsiurbiamojo vamzdžio uždan- gą, nebent norėdami nustatyti prietaisą. – Nenustatinėkite spyruoklinių reguliatorių, reguliuojamųjų svirčių ir kitų dalių, kurios gali padidinti variklio apsukų kiekį. – Pavojus nudegti! Nelieskite įkaitusių duslintuvų, cilindrų ir aušinimo briaunų. – Jokiu b ūdu nekiškite rankų ir kojų prie judančių ir skriejančių dalių. Naudojimas pagal paskirtį Neišleiskite mineralinės alyvos turinčių nuotekų į dirvožemį, vandens telkinius ar kanalizaciją. Todėl variklius ir dugnus plau- kite tik pritaikytose vietose, kuriose įreng- tos alyvos atskyrikliai. pH vertė 6,5...9,5 elektros laidumas* Švaraus van- dens laidumas +1200 μS/cm nusėdančios medžiagos ** < 0,5 mg/l filtruojamos medžiagos *** < 50 mg/l Angliavandeniai < 20 mg/l Chloridas < 300 mg/l sulfatas < 240 mg/l Kalcis < 200 mg/l Bendrasis kietumas < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Geležis < 0,5 mg/l Manganas < 0,05 mg/l Varis < 2 mg/l aktyvusis chloras < 0,3 mg/l nėra nemalonaus kvapo

• Iš viso maks. 2000 μS/cm ** Bandymo kiekis: 1 l per 30 minučių nusė- dimo laiką *** be šveičiamųjų medžiagų Saugos reikalavimai 296 LT– 4 – Pavojus apsinuodyti! Prietaisą drau- džiama naudoti uždarose patalpose. – Nenaudokite nepritaikytų degalų, nes jie gali būti pavojingi. Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti. – Jei rankinis purškimo pistoletas yra už- vertas, atsiveria reguliavimo vožtuvas ir aukšto slėgio siurblys perpumpuoja vandenį atgal į siurblio siurbimo pusę. Taip užtikrinama, kad nebūtų viršytas leistinas darbo slėgis. – Redukcinis vožtuvas nustatytas ir už- plombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba. Apsauginis vožtuvas atsidaro viršijus leisti- ną darbinį viršslėgį (žr. techninius duome- nis); vanduo išteka į lauką. Apsauginis vožtuvas nustatytas ir užplom- buotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba. Šiluminis vožtuvas saugo aukšto slėgio si- urblį uždarosios apytakos režime nuo ne- leistino įkaitimo, kai rankinis įpurškimo pis- toletas yra uždarytas. Šiluminis vožtuvas atsidaro kai viršijama di- džiausia leistina 80 °C vandens temperatū- ra, ir karštas vanduo išleidžiamas į lauką. PAVOJUS Sužalojimų pavojus! Prietaisas, aukšto slė- gio žarna ir jungtys turi būti nepriekaištin- gos būklės. Jei jų būklė nėra nepriekaištin- ga, prietaisą naudoti draudžiama. 3 pav. žr. viršelio puslapį. Slankiklio apsaugą prisukite prideda- mais tvirtinimo varžtais. 4 pav. žr. viršelio puslapį. Užmaukite ratą ant ašies. Užmaukite ant ašies žiedą su fiksuoja- muoju varžtu ir užveržkite varžtą. Priveržimo sukimo momentas 20 Nm. Pakartokite procedūrą kitoje pusėje. Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia- mos tik vienu apsisukimu. Aukšto slėgio purkštuką įkiškite į purški- mo antgalį. Sumontuokite ir tvirtai ranka priveržkite kreipiamąją veržlę (EASY!Lock). Purškimo antgalį sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock). Ranka priveržkite purškimo vamzdžio veržlinę jungtį. Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock). Alyvos talpyklos dugnas turi būti pa- dengtas alyva. Prietaiso nenaudokite, jei alyvos talpykloje nematyti alyvos. Jei reikia, įpilkite alyvos (žr. „Techniniai duomenys“). Saugos įranga Redukcinis vožtuvas Apsauginis vožtuvas Termoreguliavimo vožtuvas Naudojimo pradžia Stūmimo rankenos montavimas Ratų montavimas Rankinio purškimo pistoleto, purškimo antgalio ir purkštuko montavimas Patikrinti alyvos kiekį aukšto slėgio siurblyje HD 7/15 G

297LT– 5 Per alyvos žarnos kontrolinį langelį pa- tikrinkite alyvos lygį aukšto slėgio siur- blyje. Prietaiso nenaudokite, jei alyvos lygis aly- vos žarnos langelyje nukrenta žemiau aly- vos lygio vidurio padalos. Jei reikia, įpilkite alyvos (žr. „Techniniai duomenys“). Prie pirmąjį naudojimą nuo vandens si- urblio alyvos bako dangtelio pašalinkite viršūnę. Laikykitės skyriaus „Saugos reikalavi- mai“ nurodymų! Prieš naudojimo pradžią, perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų. Patikrinkite variklio alyvos lygį. Nejunkite prietaiso, jie alyvos lygis yra žemiau „MIN“ ribos. Jei reikia, įpilkite alyvos. Pripilkite į baką bešvinio benzino. Nenaudokite 2 taktų mišinio. Leidžiama naudoti kurą E10. PAVOJUS Gaisro ir sprogimo pavojus! – Prietaiso kuru negalima pildyti uždaro- se patalpose, veikiant varikliui, ar jam įkaitus. – Pildami degalus nerūkykite. – Nepilkite degalų netoli atviros liepsnos arba kibirkščių. – Kuro negalima prapilti – būtina naudoti piltuvą. – Prapiltą kurą būtina nuvalyti. – Pripildžius kuro būtina tinkamai uždaryti baką ir talpyklą. Pripilkite į baką bešvinio benzino. Nenaudokite 2 taktų mišinio. Jungties dydžius rasite skyriuje „Techniniai duomenys“. Tiekimo žarną (bent 3,5 m ilgio ir bent 3/4“ skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu). Atsukite čiaupą. Pastaba: Tiekimo žarna netiekiama kartu su prietaisu. PAVOJUS Jokiu būdu nesiurbkite vandens ir geriamo- jo vandens indo. Jokiu būdu nesiurbkite tirpiklių sudėtyje tu- rinčių skysčių, pavyzdžiui, lako skiediklio, benzino ar alyvos. Susidaręs skiedikli ų de- besis yra itin degus, sprogus ir nuodingas. Siurbimo žarną (ne mažesnio skers- mens nei 3/4“) su filtru (priedas) prijun- kite prie vandens tiekimo movos. Valymo priemonių dozavimo vožtuvą nustatykite į padėtį „0“. Prieš naudojimą iš prietaiso išleiskite orą. Atsukti purkštuko varžtus ir nuimti purkštuką. Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklį. Keletą kartų įjungti rankinio įpurškimo pistoleto svirtį. Prietaisą laikyti įjungtą tol, kol iš plieni- nio vamzdžio pradės tekėti vanduo be oro burbulų. Išjunkite prietaisą ir vėl priveržkite purkštuką. HD 8/20 G Alyvos talpyklą nuorinkite Variklis Įpilkite degalų Vandens prijungimo antgalis Vandens siurbimas iš rezervuarų Prietaiso nuorinimas 298 LT– 6 PAVOJUS Sprogimo pavojus! Nepurkškite degių skysčių. PAVOJUS Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laiky- kite abiem rankomis. Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis ne- turi būti užspaustos. Susižalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptar- navimo tarnybą. Pavojus susižaloti naudojant aukšto slėgio srovę. Prieš pradėdami dirbti su įrenginiu rankinio purškimo pistoleto apsauginį fiksa- torių pastumkite į priekį. PAVOJUS – Prietaisas kelia didelį triukšmą. Pavojus pažeisti klausą. Dirbdami prietaisu, būti- nai naudokite tinkamą klausos apsaugą. – Jokiu būdu nenukreipkite vandens sro- vės į žmones, gyvūnus, patį prietaisą ar elektros dalis. – Siekdamas apsisaugoti nuo purškiamo vandens, prietaiso operatorius privalo dėvėti apsauginius drabužius. – Nuolat tikrinkite, ar tinkamai priveržtos visos jungiamosios žarnos. Atidarykite rankinį purškimo pistoletą: paspauskite apsauginę svirtį ir spragtu- ką. Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką. Atsukite čiaupą. Vadovaudamiesi variklio gamintojo naudojimo instrukcijos reikalavimais, paleiskite variklį, kai yra atidarytas ran- kinis purškimo pistoletas. Pastaba: Kad būtų lengviau užvesti, galima nuimti purškimo antgalį arba purkštuką. 1 minutę pašildyti variklį. Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal. Atverkite rankinį purškimo pistoletą. Šiame prietaise nustatytas pastovus slėgis ir vandens kiekis, jų pakeisti negalima. Darbinį slėgį ir debitą nustatykite siur- blio slėgio ir debito reguliatoriumi. PAVOJUS Prieš keisdami purkštuką, prietaisą išjunki- te ir laikykite nuspaudę rankinį purškimo pistoletą, kol prietaise neliks slėgio. Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į priekį. Atsukti purkštuko varžtus ir nuimti purkštuką. Uždėti naują purkštuką. Priveržti purkštuko varžtus ir prisukti juos ranka. 몇 ĮSPĖJIMAS Netinkama valomoji priemonė gali sugadin- ti prietaisą ir plaunamą daiktą. Naudokite tik „Kärcher“ aprobuotus ploviklius. Laikykitės prie ploviklių pridedamų rekomendacijų dėl dozavimo ir kitų nurodymų. Saugokite aplinką – taupiai naudokite valymo priemo- nes Laikykitės ant valymo priemonių pakuoč

pateiktų saugos reikalavimų. „Kärcher“ plovikliai užtikrina darbą be sutri- kimų. Kreipkitės patarimo arba reikalaukite mūsų katalogo, arba mūsų informacinio bu- kleto apie ploviklius. Valymo priemonių dozavimą nustatyti prie valymo priemonių įsiurbimo filtro

Ją pritvirtinkite prie rezervuaro su plovi- klio tirpalu. Aukšto slėgio purkštuką pakeisti žemo slėgio purkštuku. Valdymas Rankinio purškimo pistoleto atidarymas / uždarymas Mašinos įjungimas Darbinio slėgio ir debito nustatymas HD 7/15 G HD 8/20 G Purkštuko keitimas Darbas su valymo priemonėmis 299LT– 7 – Ištirpinkite nešvarumus: Užpurkškite truputį valymo priemonės ir palaukite 1-5 minutes, tačiau neleiskite išdžiūti. – Pašalinkite nešvarumus: Ištirpusius nešvarumus nuplaukite aukšto slėgio srove. Valymo priemonių dozavimo vožtuvą nustatykite į padėtį „0“. Prietaisą, veikiant varikliui ir atidarius rankinio įpurškimo pistoletą ne trumpiau kaip 1 minutę švariai išskalauti. Atlaisvinkite rankinio purkštuvo svertą. Pastaba: Atleidus rankinio purškimo pisto- leto svirtį, variklis veikia laisvos eigos apsu- kų kiekiu. Išjunkite variklį, jei ilgai nenaudokite (keletą minučių). Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slė- gis. Apsauginiu fiksatoriumi užtikrinkite, kad neatsivertų rankinis purškimo pistole- tas. Ilgesnį laiką naudoję prietaisą su sūdytu vandeniu, bent 2 - 3 minutes gerai išplauki- te prietaisą su atidarytu rankiniu purkštuvu vandentiekio vandeniu. Uždarykite rankinį purkštuvą. Variklio jungiklį pasukti į padėtį „0/OFF“. Užsukite degalų čiaupą. Užsukite čiaupą. Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slė- gis. Apsauginiu fiksatoriumi užtikrinkite, kad neatsivertų rankinis purškimo pistole- tas. Nusukite nuo prietaiso vandens tiekimo žarną. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transpor- tuodami įrenginį, atsižvelkite į jo masę. Suvyniokite aukšto slėgio žarną ir paka- binkite ant žarnos laikiklio. Plieninį vamzdį įkišti į plieninio vamz- džio laikiklį. Rankinį įpurškimo pistoletą pakabinti ant laikiklio. Prietaisą stumkite stūmimo rankena. Vežant automobiliais, prietaisą būti ap- saugoti nuo nuriedėjimo, slydimo ir nu- virtimo laikantis galiojančių gairių. Siekiant sumažinti užimamą vietą, žvaigždines rankenėles atsukti, o slan- kiklio apsaugą atlenkti atgal. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Statyda- mi įrenginį laikyti, atsižvelkite į jo masę. Šį prietaisą galima laikyti tik patalpose. DĖMESIO Pažeidimo pavojus! Sušalęs vanduo prie- taise gali sugadinti jo dalis. Žiemą reikia stengtis prietaisą laikyti šildo- moje patalpoje Laikant nešildomose patalpose, laikytis to- kių nurodymų: Nusukite nuo prietaiso vandens tiekimo ir aukšto slėgio žarnas. Įjunkite prietaisą ne ilgiau nei 1 minutei, kol siurblys ir vamzdžiai bus tušti. Vandens filtrą nusukti ir ištuštinti. Pastaba: Laikykitės antifrizo gamintojo pa- teikiamų naudojimo instrukcijų. Perpumpuokite prietaisu įprastinio an- tifrizo. Taip užtikrinama ir apsauga nuo korozijos. Rekomenduojame tokį valymo metodą Baigus naudoti prietaisą su valymo priemonėmis Darbo nutraukimas Prietaiso išjungimas Transportavimas Laikymas Apsauga nuo šalčio Vandens išleidimas Išskalaukite prietaisą antifrizu 300 LT– 8 Su savo tiekėju galite susitarti dėl nuolati- nės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasi- konsultuokite. Pastaba: šiame techninės priežiūros plane pateikti tik aukšto slėgio siurblio techninės priežiūros darbai. Papildomai pagal variklio gamintojo naudojimo instrukcijos reikalavi- mus, atlikite variklio techninės priežiūros darbus. PAVOJUS Pavojus susižaloti netikėtai įsijungusiu prie- taisu. Prieš pradedant darbus su prietaisu variklio jungiklį pasukti į „0/OFF“ padėtį ir ištraukti degimo žvakės kištuką. Pavojus nudegti! Nelieskite įkaitusių duslin- tuvų, cilindrų ir aušinimo briaunų. Patikrinkite, ar nepažeista (neįtrūkusi) aukšto slėgio žarna. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite. Patikrinkite alyvos lygį. Jei alyva tampa balkšva, nedelsdami kreip- kitės į Kärcher klientų aptarnavimo tarnybą. Išvalykite vandens filtrą. Išvalykite filtrą prie valymo priemonių si- urbimo žarnos. Patikrinti, ar tvirtinimo elementuose tarp variklio ir rėmo nėra įtrūkimų, dėl įtrūku- sių tvirtinimo elementų keitimo kreiptis į klientų aptarnavimo tarnybą. Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai. Pakeiskite aukšto slėgio pompos alyvą. Užsukite čiaupą. Atsukite gaubiamąją veržlę. Filtro indą nutraukti į apačią. Išvalyti filtro įdėklą ir filtro indą. Patikrinti žiedinių sandariklių padėties tinkamumą. Filtro įdėklą įdėti į filtro indą. Uždėkite filtro dangtelį atgal. Prisukti ir priveržti jungiamąją veržlę. Paruoškite gaudyklę maždaug 1 litrui alyvos. Išsukite alyvos išleidimo varžtą. Išleiskite alyvą į gaudyklę. Įsukite alyvos išleidimo varžtą. Alyvą pilkite lėtai, kad nesusidarytų oro pūslės. Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duomenys“. PAVOJUS Pavojus susižaloti netikėtai įsijungusiu prie- taisu. Prieš pradedant darbus su prietaisu variklio jungiklį pasukti į „0/OFF“ padėtį ir ištraukti degimo žvak ės kištuką. Pavojus nudegti! Nelieskite įkaitusių duslin- tuvų, cilindrų ir aušinimo briaunų. Laikykitės variklio gamintojo naudojimo ins- trukcijos reikalavimų! Priežiūra ir aptarnavimas Techninės priežiūros intervalai Kasdien Kas savaitę Kas mėnesį Po 500 darbo valandų, bet ne rečiau nei kasmet Techninė priežiūra Išvalykite vandens filtrą Pakeiskite tepalą aukšto slėgio siurblyje Laikydamiesi aplinkosaugos reikalavimų, sutvarkykite alyvos atliekas arba priduokite jas tam skirtoje vietoje. HD 7/15 G: HD 8/20 G: Naujos alyvos iš lėto pripilkite že- miau alyvos pri- pildymo vamz- džio. Pripildykite nau- ja alyva iki alyvos langelio vidurio. Pagalba gedimų atveju Neveikia variklis 301LT– 9 – Per mažas variklio darbinis apsukų kiekis Patikrinkite variklio darbinį apsukų kiekį (žr. skyrių „Techniniai duomenys“). – Žemo slėgio purkštukas sumontuotas. Sumontuokite aukšto slėgio purkštuką. – Užsikišęs / išsiplovęs antgalis Išvalykite/pakeiskite antgalį. – Užsiteršęs vandens filtras Išvalykite vandens filtrą. – Sistemoje yra oro Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“). – Per mažas tiekiamo vandens kiekis Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“). – Nesandarus arba užsikišęs siurblio tie- kimo vamzdis Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas. – Nesandarus siurblys Pastaba: Leidžiama norma: 3 lašai per mi- nutę. Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba. – Aukšto slėgio purkštukas - sumontuo- tas Sumontuokite žemo slėgio purkštuką. – Nesandari arba užsikišusi valomųjų priemonių siurbimo žarna su filtru Patikrinkite (išvalykite) ploviklio siurbi- mo žarną ir filtrą. – Užsiklijavęs atbulinis vožtuvas valomų- jų priemonių siurbimo žarnos movoje Išvalykite (pakeiskite) atbulinį vožtuvą valymo priemonių siurbimo žarnos mo- voje. – Užsivėręs, nesandarus / užsikišęs valo- mųjų priemonių dozavimo vožtuvas Atverkite arba patikrinkite (pakeiskite) ploviklio dozavimo vožtuvą. Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai. Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galioji- mo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl ga- rantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarna- vimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. Naudokite tik originalius priedus ir atsargi- nes dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trik- čių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. 2.637-002.0 Aukšto slėgio žarnos būgnas tvirtinimui prie vamzdžio rėmo. 2.637-008.0 Vamzdžio rėmo išplėtimas saugant prietai- są ir pakrovimui kranu. Prietaisas nesukuria slėgio Iš prietaiso laša vanduo Nesiurbiamos valymo priemonės Garantija Priedai ir atsarginės dalys Priedai ABS žarnos būgnas Plonas ABS rėmas „Cage“ 302 LT– 10 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. Pasirašantys asmenys veikia pagal ben- drovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. Pasirašantys asmenys veikia pagal ben- drovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 ES atitikties deklaracija HD 7/15 G Gaminys: Aukšto slėgio valymo maši-

• Įrenginys pritaikytas naudoti degalus E10 -- bešvinis benzinas Saugiklio rūšis -- IPX5 Kuro sąnaudos esant pilnai apkrovai l/h 1,4 2,4 Alyvos kiekis – variklis l 0,6 0,9 Alyvos rūšis – variklis Variklių alyva 15W40 Užsakymo Nr.: 6.288-050.0 Vandens prijungimo antgalis Maks. atitekančio vandens temperatūra °C 60 Maž. atitekančio vandens kiekis l/h (l/min) 750 (12,5) 1000 (16,7) Maks. atitekančio vandens slėgis MPa (bar) 1 (10) Mažiausias tiekimo žarnos ilgis m 7,5 Mažiausias tiekimo žarnos skersmuo coliais 3/4 Įsiurbimo iš atviros talpyklos aukštis m 1 Siurblys Darbinis slėgis MPa (bar) 15 (150) 2...20 (20...200) Debitas l/h (l/min) 624 (10,4) 160...750 (2,7...12,5) Purkštuko dydis, aukštas slėgis -- 038 041 Purkštuko dydis, žemas slėgis -- 250 250 Didžiausias darbinis viršslėgis (apsauginis vožtuvas) MPa (bar) 21 (210) 27 (270) Šiluminio vožtuvo atsidarymo temperatūra °C 80 Siurblio alyvos kiekis l 0,3 0,35 Siurblio tepalo rūšis Variklių alyva 15W40 Užsakymo Nr.: 6.288-050.0 Valymo priemonių siurbimas l/h (l/min) 0...45 (0...0,8) Rankinio purškimo pistoleto sukuriama atatranka (di- džiausia) N3041 Matmenys ir masė Ilgis x plotis x aukštis mm 790 x 608 x 1104 Tipinė eksploatacinė masė kg 39,5 54,7 Nustatytos vertės pagal EN 60335-2-79 Keliamas triukšmas Garso slėgio lygis L

dB(A) 3 3 Garantuotas triukšmo lygis L

dB(A) 108 108 Delno/rankos vibracijos poveikis m/s
