Produkto tipas	Teleobjektyvo priartinimo objektyvas
Prekės ženklas	Olympus
Modelis	ZUIKO DIGITAL ED 90-250mm 1:2.8
Laikiklis	Four Thirds
Židinio nuotolis	90 - 250 mm (atitinka 180 - 500 mm 35 mm formatu)
Maksimali diafragma	f/2.8
Minimali diafragma	f/22
Optinė konstrukcija	17 lęšių 12 grupėse, iš jų 3 ED lęšiai
Matymo kampas	14° - 5°
Fokusavimas	AF/MF su perjungimu
Mažiausias fokusavimo atstumas	2,5 m (be prailginimo vamzdelio)
Filtro skersmuo	105 mm
Svoris	3250 g
Matmenys (Skersmuo × Ilgis)	∅ 123 mm × 276 mm
Įtrauktas objektyvo gaubtas	LH-120B (objektyvo galvutė)
Apsauga	Nuo dulkių ir purškiantis
Suderinami priedai	Telekonverteris EC-14, prailginimo vamzdelis EX-25
Fokusavimo ribojimo jungiklis	Taip (diapazonai: ∞-2,5 m, ∞-8 m, 8-2,5 m)
Darbinė temperatūra	-10°C iki +40°C
Priežiūra ir valymas	Valyti minkšta šluoste; nenaudoti tirpiklių; laikyti su dangteliu
Saugumo priemonės	Nežiūrėti į saulę; vengti tiesioginių spindulių, galinčių sukelti gaisrą

Dažnai užduodami klausimai - ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Kokia yra Olympus ZUIKO DIGITAL ED 90-250mm 1:2.8 objektyvo laikiklis?

Šis objektyvas naudoja Four Thirds laikiklį, skirtą Olympus skaitmeniniams veidrodiniams fotoaparatams.

Koks yra židinio nuotolio atitikmuo 35 mm formatu?

Atitinkamas židinio nuotolis yra 180–500 mm, todėl tai galingas teleobjektyvas.

Kaip naudoti fokusavimo ribojimo jungiklį?

Jungiklis siūlo tris diapazonus: a) artimas (8–2,5 m), b) normalus (∞–2,5 m), c) tolimas (∞–8 m). Pasirinkite pagal objektą, kad pagreitintumėte automatinį fokusavimą.

Ar galiu naudoti filtrą ant šio objektyvo?

Taip, filtro sriegio skersmuo yra 105 mm. Venkite kaupti kelis filtrus, kad neužstotumėte vaizdo.

Koks yra objektyvo svoris?

Objektyvas sveria 3250 g, todėl ilgesniam naudojimui dažnai reikia trikojo.

Kaip pritvirtinti objektyvo dirželį?

Ištraukite dirželio galą mažiausiai 5 cm nuo kilpos, tada pritvirtinkite prie numatytos dirželio tvirtinimo vietos.

Kokie priedai yra suderinami su šiuo objektyvu?

Jis suderinamas su telekonverteriu EC-14 ir prailginimo vamzdeliu EX-25. Tačiau jis nesuderinamas su Olympus artimosios blykstės sistema.

Kaip valyti objektyvą?

Naudokite minkštą, sausą šluostę. Venkite tirpiklių, per didelės drėgmės ir staigių temperatūros pokyčių.

Ką daryti, jei objektyvas nefokusuoja?

Patikrinkite, ar AF/MF jungiklis yra tinkamoje padėtyje. Įsitikinkite, kad fokusavimo ribotuvas atitinka atstumą. Jei problema išlieka, kreipkitės į Olympus aptarnavimo tarnybą.

Ar objektyvas atsparus oro sąlygoms?

Taip, jis turi nuo dulkių ir purslų apsaugančią konstrukciją, tačiau nėra skirtas panardinimui.

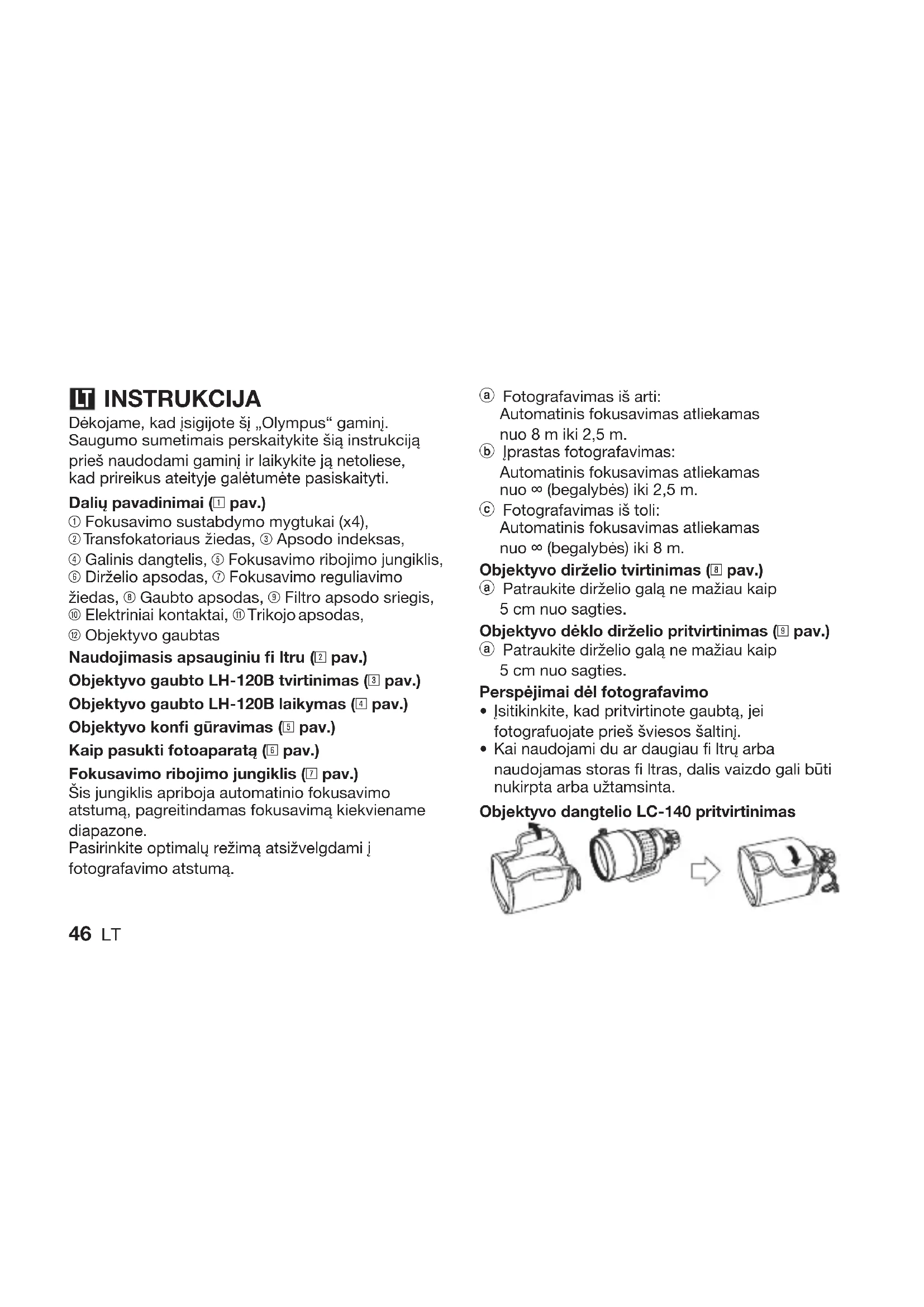

NAUDOJIMO INSTRUKCIJA ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Dėkojame, kad įsigijote šį „Olympus“ gaminį. Saugumo sumetimais perskaitykite šią instrukciją prieš naudodami gaminį ir laikykite ją netoliese, kad prireikus ateityje galėtumėte pasiskaityti.

Dalių pavadinimai (1 pav.)

① Fokusavimo sustabdymo mygtukai (x4),
② Transfokatoriaus žiedas, ③ Apsodo indeksas,
④ Galinis dangtelis, ⑤ Fokusavimo ribojimo jungiklis,
⑥ Dirželio apsodas, ⑦ Fokusavimo reguliavimo
žiedas, ⑧ Gaubto apsodas, ⑨ Filtro apsodo sriegis,
⑩ Elektriniai kontaktai, ⑪ Trikojo apsodas,
⑫ Objektyvo gaubtas

Naudojimasis apsauginiu fi Itru (2 pav.)

Objektyvo gaubto LH-120B tvirtinimas (3 pav.)

Objektyvo gaubto LH-120B laikymas (4 pav.)

Objektyvo konfi gūravimas (5 pav.)

Kaip pasukti fotoaparatą (6 pav.)

Fokusavimo ribojimo jungiklis (7 pav.)

Šis jungiklis apriboja automatinio fokusavimo atstuma, pagreitindamas fokusavimą kiekviename diapazone.

Pasirinkite optimalų režimą atsižvelgdami į fotografavimo atstumą.

a Fotografavimas iš arti: Automatinis fokusavimas atliekamas nuo 8 m iki 2,5 m.

b Iprastas fotografavimas: Automatinis fokusavimas atliekamas nuo ∞ (begalybės) iki 2,5 m.

© Fotografavimas iš toli: Automatinis fokusavimas atliekamas nuo ∞ (begalybės) iki 8 m.

Objektyvo dirželio tvirtinimas (8 pav.)

① Patraukite dirželio galą ne mažiau kaip 5 cm nuo sagties.

Objektyvo déklo dirželio pritvirtinimas (9 pav.)

① Patraukite dirželio galą ne mażiau kaip 5 cm nuo sagties.

Perspèjimai dèl fotografavimo

• Jsitikinkite, kad pritvirtinote gaubtą, jei fotografuojate prieš šviesos šaltinį.
• Kai naudojami du ar daugiau fi ltrų arba naudojamas storas fi ltras, dalis vaizdo gali būti nukirpta arba užtamsinta.

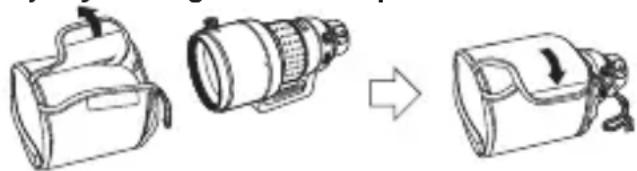

Objektyvo dangtelio LC-140 pritvirtinimas

• ED 90–250 mm f2,8 objektyvas pasižymi dideliu vaizdo išgavimo pajėgumu, jis specialiai sukurtas naudoti su „Olympus“ FOUR THIRDS veidrodiniais („single-lens-refl ex“) skaitmeniniais fotoaparatais.
• Atspari dulkėms ir vandens lašams konstrukcija.
• Telefoto transfokavimo objektyvas atitinka 180–500 mm transfokavimo objektyvą 35 mm fotoaparato atveju.
• Aukštos vaizdo kokybės, 12 grupių, 17 elemento f2,8 objektyvų sistema, kurioje yra trys ED elementas („Extra-low Dispersion“ stiklo lęšiai).
• Jj galima naudoti kartu su atskirai jsigyjamu EC-14 telekonverteriu.
• Galima naudoti kartu su atskirai jsigyjamu EX-25 išplėtimo objektyvu šiomis sąlygomis:

Fokusavimo atstumas	Fotografavimo ribos	Didinimas (atitinkamos 35 mm reikšmės nurodytos skliaustuose)
90 mm	47,7 cm- 53,5 cm	0,28x - 0,32x(0,56x - 0,64x)
150 mm	69,9 cm- 103,7 cm	0,17x - 0,24x(0,34x - 0,48x)
250 mm	107,1 cm- 264,3 cm	0,10x - 0,21x(0,20x - 0,42x)

Šio objektyvo negalima naudoti su „Olympus“ makroblykstės sistema.

Pagrindiniai techniniai duomenys

Apsodas :	„Four	Thirds
Fokusavimo
atstumas :	90–250	mm
Maks. diafragma : f2,8
Vaizdo kampas : 14°–5°
Objektyvo : 17 elementų 12 grupių
konfigūracija	Daugiasluoksnis padengimas(dalinis vieno sluoksnio padengimas)
Diafragmos
valdymas :	nuo f2,8 iki f22
Fotografavimo ribos :	nuo 2,5 m iki∞ (begalybės)
Židinio reguliavimas :	AF / MF jungimas
Svoris :	3250 g
Matmenys :	maks. skersmuo ∅ 123 ;bendras ilgis 276 mm
Objektyvo gaubto
apsodas :	uždengiantis
Filtro apsodo sriegioskersmuo :	105 mm

- Konstrukcija ir techniniai duomenys gali būti keičiami be išankstinio gamintojo pranešimo ar jsipareigojimo.

Klientams Europoje

Ženklas „CE“ rodo, kad šis gaminys atitinka Europos saugos, sveikatos, aplinkos ir vartotojo apsaugos reikalavimus. „CE“ paženklinti gaminiai skirti parduoti Europoje.

būtinai perskaitykite čia pateiktą informacija

Įspėjimai: saugos priemonės

• Per objektyvą nežiūrėkite j saulę. Galite apakti arba sugadinti regėjimą.
• Nepalikite objektyvo be dangtelio. Objektyve susiliejus saulės šviesai kyla gaisro pavojus.
• Nenukreipkite fotoaparato objektyvo tiesiai j saulę. Saulės šviesa objektyve susilies ir susifokusuos fotoaparato viduje, dėl to galimi gedimai ar gaisras.

Atsargumo priemonės naudojantis

• Darbinės temperatūros ribos nuo +40 °C iki -10 °C.
• Venkite staigių temperatūros pokyčių.

• Neděkite objektyvo kontaktais žemyn.

• Saugokite nuo per didelio slègio.

• Nelieskite objektyvo.
• Nenardinkite j skysčius.
• Nelieskite kontaktu.
• Nemétykite.
• Saugokite nuo organinių tirpiklių.
• Venkite per didelès drègmès.
• Laikykite atokiau nuo magnetinio lauko šaltinių.

Laikymo atsargumo priemonės

• Ant nenaudojamo objektyvo uždėkite dangtelį.
• Objektyvą valykite audiniu ar minkštu skudurėliu.
• Nenaudokite repelentų kandims.

Iškilus problemoms, susisiekite su artimiausiu

„Olympus“ aptarnavimo centru.

- Europos klientų aptarnavimo techninis skyrius

Apsilankykite mūsų tinklalapyje

http://www.olympus-europa.com

arba paskambinkite NUMERIU:

Tel. 00800 - 67 10 83 00 (nemokamas)

+49 180 5 - 67 10 83 arba

+49 40 - 237 73 48 99 (mokamas)
